BRUKSANVISNING LC347VLi HUSQVARNA

3. Slip startspærren, og sørg for, at den returnerer til

og den grønne LED (B) slukkes. (Fig. 31)

694. Fjern batteriet ved at trykke på de to udløserknapper

• Fjern altid batteriet ved transport.

• Fjern altid batteriet ved opbevaring.

9. Klippehøyderegulering

14. Knapp for hastighetsreduksjon

15. Hastighetsnivåindikator

16. Knapp for hastighetsøkning

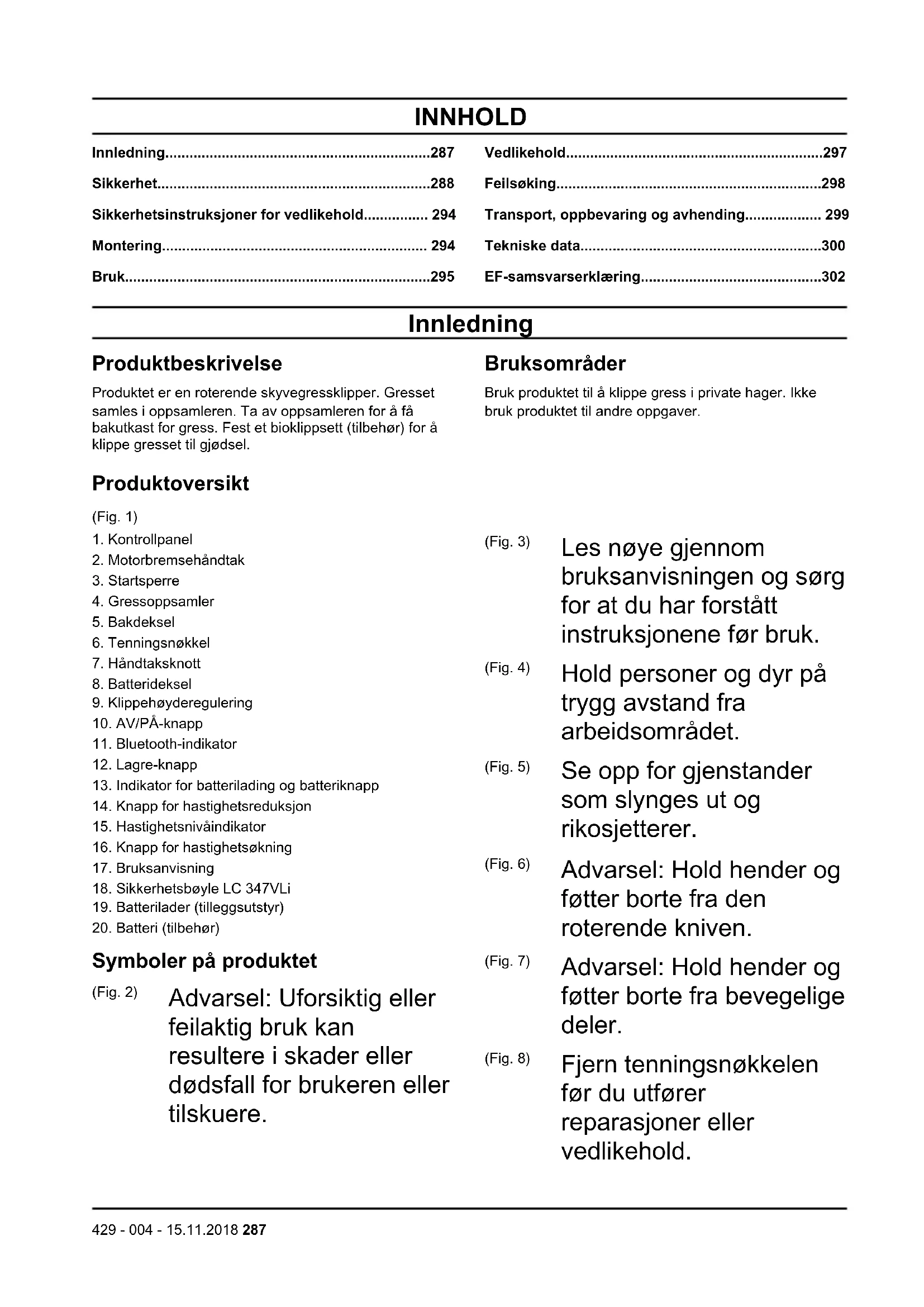

Symboler på produktet (Fig. 2) Advarsel: Uforsiktig eller feilaktig bruk kan resultere i skader eller dødsfall for brukeren eller tilskuere. (Fig. 3) Les nøye gjennom bruksanvisningen og sørg for at du har forstått instruksjonene før bruk. (Fig. 4) Hold personer og dyr på trygg avstand fra arbeidsområdet. (Fig. 5) Se opp for gjenstander som slynges ut og rikosjetterer. (Fig. 6) Advarsel: Hold hender og føtter borte fra den roterende kniven. (Fig. 7) Advarsel: Hold hender og føtter borte fra bevegelige deler. (Fig. 8) Fjern tenningsnøkkelen før du utfører reparasjoner eller vedlikehold.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Sikkerhet Sikkerhetsdefinisjoner Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen. ADVARSEL: Brukes hvis det er fare for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges. OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges. Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarslene før du bruker produktet.

Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.

Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk. 288 429 - 004 - 15.11.2018• Vær alltid forsiktig og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna- forhandleren før du fortsetter.

Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

Ikke la en person bruke produktet uten kunnskap om instruksjonene.

Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det. Sikkerhet i arbeidsområdet ADVARSEL: Les de følgende advarslene før du bruker produktet.

Fjern gjenstander som greiner, kvister og steiner fra området før du bruker produktet.

Gjenstander som treffer skjæreutstyret, kan slynges ut og forårsake skade på personer og gjenstander. Hold tilskuere og dyr på trygg avstand fra produktet.

Bruk aldri produktet i dårlig vær, for eksempel i tåke, regn, sterk vind, sterk kulde, eller ved fare for lyn. Det er slitsomt å bruke produktet i dårlig vær eller på fuktige eller våte steder. Dårlig vær kan forårsake farlige forhold, for eksempel glatt underlag.

Hold utkikk etter personer, objekter og situasjoner som kan forhindre sikker bruk av produktet.

Se etter hindringer, for eksempel røtter, steiner, kvister, fordypninger og

Det kan være farlig å klippe gress i skråninger. Ikke bruk produktet i skråninger som heller mer enn 15 grader.

Bruk produktet på tvers av skråninger. Ikke gå opp og ned.

Vær forsiktig når du nærmer deg skjulte hjørner eller gjenstander som blokkerer sikten. Arbeidssikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

Bruk dette produktet bare til å klippe gressplener. Det er ikke tillatt å bruke det til andre formål.

Produktet må ikke brukes i regn eller fuktige omgivelser. Fare for elektrisk støt øker hvis det kommer vann inn i produktet.

Ikke bruk produktet med mindre kniven og alle deksler er riktig montert. En kniv som er feilmontert, kan løsne og forårsake personskade.

Pass på at kniven ikke kommer borti gjenstander som steiner og røtter. Dette kan skade kniven og bøye motorakselen. En bøyd aksel kan forårsake mye vibrasjon og utgjør en svært høy fare for at kniven blir løs.

Hvis kniven treffer en gjenstand eller det oppstår kraftige vibrasjoner, må produktet stanses øyeblikkelig. Stopp motoren, vri tenningsnøkkelen til 0, og fjern batteriet. Kontroller produktet for skader. Reparer skader, eller la et autorisert serviceverksted utføre reparasjon.

Plasser produktet på et stabilt, flatt underlag, og start det. Pass på at kniven ikke berører bakken eller andre gjenstander.

Unngå å vippe produktet opp mens motoren startes.

Vær forsiktig når du trekker produktet bakover.

Stopp motoren når du går over områder uten gress, for eksempel gangveier av grus, stein og asfalt.

Stopp motoren før du endrer klippehøyde. Utfør aldri justeringer mens motoren er i gang.

La aldri produktet være ute av syne mens motoren er i gang. Stopp motoren, og forsikre deg om at skjæreutstyret ikke roterer. Sikkerhetsinstruksjoner for drift Personlig verneutstyr ADVARSEL: Les de følgende advarslene før du bruker produktet.

Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.

Bruk vernehansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret. Sikkerhetsutstyr på produktet ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt.

• Utfør regelmessig kontroll av sikkerhetsutstyret. Ta kontakt med ditt Husqvarna-serviceverksted, dersom sikkerhetsutstyret er defekt. Slik kontrollerer du klippedekselet Klippedekselet gir mindre vibrasjoner og minsker risikoen for skader forårsaket av kniven.

• Undersøk klippedekselet for å sikre at det ikke er noen skader, for eksempel sprekker. Tenningsnøkkel Tenningsnøkkelen er under batteridekselet. Tenningsnøkkelen kobler til batteriet som forsyner motoren med strøm.

• Skru motoren på og av for å utføre en kontroll av tenningsnøkkelen.

291(Fig. 18) Slik undersøker du startsperren Utfør en kontroll av startsperren for å sikre at den hindrer driften av motoren.

1. Trykk motorbremshåndtaket i retning av styret.

3. Løsne startsperren, og kontroller at den går tilbake til

sin opprinnelige posisjon. Batterisikkerhet ADVARSEL: Les de følgende advarslene før du bruker produktet.

Bruk bare Husqvarna oppladbare batterier som strømforsyning for relaterte Husqvarna-produkter. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.

Ikke sett gjenstander inn i luftåpningene til batteriet.

Hold batteriet unna sollys, varme og åpen ild. Batteriet kan eksplodere og forårsake forbrenninger og/eller kjemiske forbrenninger.

Hold batteriet unna regn og fuktighet.

Hold batteriet unna mikrobølger og høyt trykk.

Ikke prøv å demontere eller ødelegge batteriet.

Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og oppsøke legehjelp.

Bruk batteriet i temperaturer mellom –10 og 40 °C.

Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du produktet på side 297

Ikke bruk et defekt eller skadet batteri.

Oppbevar batteriene unna metallgjenstander, for eksempel spikre, mynter og smykker. Sikker bruk av batteriladeren ADVARSEL: Les de følgende advarslene før du bruker produktet.

Fare for elektrisk støt eller kortslutning. Ikke sett gjenstander inn i luftåpningene til laderen. Ikke prøv å demontere batteriladeren. Ikke la ladekontaktene berøre

godkjent stikkontakt.

Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for forhold som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

Hold strømledningen og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem i dører, gjerder eller lignende. Det kan føre til at laderen blir strømførende.

Ikke rengjør batteriladeren med vann.

Batteriladeren kan brukes av barn over 8 år og personer med nedsatte fysiske og mentale evner eller personer uten erfaring eller kunnskap hvis de får tilsyn eller instruksjoner om hvordan de bruker batteriladeren på en sikker måte, og forstår farene ved bruken. Barn skal ikke leke med batteriladeren. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn.

Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Batteriladeren må ikke tildekkes. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.

293Sikkerhetsinstruksjoner for vedlikehold ADVARSEL: Les de følgende advarslene før du bruker produktet.

Når du skal hindre utilsiktet start under vedlikehold, vrir du om tenningsnøkkelen til 0 og tar ut batteriet. Vent i minst 5 sekunder før du begynner vedlikeholdet.

Utfør vedlikeholdsarbeidet på riktig måte for å øke levetiden til produktet og redusere risikoen for ulykker. La et godkjent serviceverksted utføre det fagmessige vedlikeholdet. Snakk med nærmeste serviceverksted for mer informasjon.

Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et godkjent serviceverksted.

Ta på kraftige hansker når du bruker skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

Hold skjærekantene skarpe og rene for best og sikrest ytelse.

La serviceverkstedet undersøke produktet regelmessig og utføre de nødvendige justeringene og reparasjonene.

Skift ut alle skadde, slitte eller ødelagte deler.

Følg instruksjonene for utskifting av tilbehør. Bruk bare tilbehør fra produsenten.

2. Flytt knottene til den nedre enden av sporene på

venstre og høyre side av produktet. (Fig. 20)

3. Angi høyden på håndtaket til én av de to tilgjengelige

4. Flytt knottene oppover i retning av håndtaket til de

stopper og du hører et klikk. (Fig. 21)

5. Trekk til knottene helt.

294 429 - 004 - 15.11.2018Slik monterer du gressoppsamleren

1. Fest gressoppsamlerrammen til gressposen med

den faste delen av posen på undersiden. Hold håndtaket på rammen på toppen av gressposen. (Fig. 22)

2. Fest nedre del av oppsamlerrammen i sporet på

bunnen av oppsamleren.

3. Fest gressposen til oppsamlerrammen med

5. Fest gressoppsamleren til den øverste kanten av

6. Sett den nedre delen av gressoppsamleren inn i

utkasterkanalen. (Fig. 24) Slik monterer du finfordelingspluggen (tilbehør)

1. Løft opp det bakre dekselet, og ta av

1. Fell opp håndtaket til oppfelt posisjon. (Fig. 26)

2. Flytt knottene oppover i retning av håndtaket til de

stopper og du hører et klikk. (Fig. 21)

3. Trekk til knottene helt.

Slik regulerer du klippehøyden Klippehøyden kan justeres i seks trinn.

1. Flytt spaken for klippehøyde nedover for å senke

2. Flytt spaken for klippehøyde oppover for å heve

klippehøyden. (Fig. 27) OBS: Ikke sett klippehøyden for lavt. Knivene kan treffe bakken hvis overflaten av plenen ikke er vannrett. Batteri ADVARSEL: Før du bruker batteriet, må du lese og forstå kapittelet om sikkerhet. Du må også lese og forstå bruksanvisningen for batteriet og batteriladeren. Batteristatus Displayet viser gjenværende batterikapasitet og eventuelle problemer med batteriet. Batterikapasiteten vises i 5 sekunder etter at produktet er slått av, eller når batteriindikatorknappen trykkes inn. Advarselssymbolet på batteriet lyser hvis en feil oppstår. Se Batteri på side

5. For å koble laderen fra stikkontakten må du dra i

tennes den grønne LED-indikatoren (B). (Fig. 31) Når du trykker på PÅ-knappen, vises de to søylene på batteriindikatoren, som viser ladenivået til de to batteriene. Etter 2–3 sekunder slukkes batteriindikatoren for batteriet som ikke brukes. På søylen for batteriet som brukes, vises lenger. (Fig. 32)

5. Løsne startsperren. (Fig. 19)

6. Trykk motorbremshåndtaket i retning av styret. (Fig.

33) Slik brukes hjuldriften (LC 347VLi)

• Trekk sikkerhetsbøylen i retning av håndtaket for å begynner å kjøre. (Fig. 34)

• Trykk på + og - på kontrollpanelet for å angi hastigheten i fire trinn. (Fig. 35)

• Løsne sikkerhetsbøylen for å frakoble driften, for eksempel når du går nær en hindring. Slik bruker du SavE-funksjonen Produktet har en batterisparefunksjon (SavE) som gir lengre driftstid.

1. Trykk på SavE-knappen (A) for å starte funksjonen.

Den grønne LED-indikatoren tennes. (Fig. 36)

2. Trykk på SavE-knappen igjen for å stoppe

funksjonen. Den grønne LED-indikatoren (B) slukker. SavE-funksjonen stopper automatisk hvis bakkeforholdene gjør det nødvendig med høyere effekt. SavE-funksjonen starter automatisk når bakkeforholdene tillater det. Høybelastningsfunksjon Når produktet klipper langt eller vått gress, øker motoren automatisk turtallet. Motoren går tilbake til standardmodus når høy last ikke er nødvendig. Slik stopper du produktet Produktet stopper automatisk hvis du ikke bruker det på ti minutter. Vri alltid tenningsnøkkelen til 0 før du slipper produktet ute av syne.

1. Slipp motorbremshåndtaket for å stoppe motoren.

3. Åpne batteridekselet og vri tenningsnøkkelen til 0.

utløserknappene og trekker ut batteriet. (Fig. 38)

• Ikke klipp mer enn 1/3 av lengden på gresset. Klipp først med klippehøyden stilt høyt. Undersøk resultatet og senk klippehøyden til det aktuelle nivået. Hvis gresset er veldig langt, kjører du sakte og klipper to ganger om nødvendig.

• Klipp i forskjellige retninger hver gang, for å unngå striper i plenen. Slik klipper du gresset uten oppsamleren eller finfordelingspluggen festet

• Løft opp det bakre dekselet, og ta av gressoppsamleren.

• Hvis en finfordelingsplugg og en finfordelingskniv er festet, tar du dem av.

• Lukk bakdekselet før du bruker produktet. Når du bruker produktet, tømmes det klipte gresset under bakdekselet.

Innledning ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet. For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted. Vedlikeholdsskjema Vedlikeholdsintervallene er beregnet med utgangspunkt i daglig bruk av produktet. Intervallene kan endres hvis produktet ikke brukes daglig. For vedlikehold merket med * kan du se instruksjonene i Sikkerhetsutstyr på produktet på side 291

Hver bruk Måned- lig Hver se- song Utfør en generell inspeksjon. X Rengjør produktet. X Kontroller startsperren*. X Pass på at sikkerhetsutstyret på produktet ikke er defekt*. X Kontroller skjæreutstyret. X Kontroller klippedekselet*. X Kontroller motorbremshåndtaket*. X Kontroller at PÅ/AV-knappen fungerer på riktig måte og ikke er defekt. X Kontroller batteriet for skader. X Kontroller batteriets ladenivå. X Kontroller at utløserknappene på batteriet fungerer riktig og at batteriet låses fast i produktet.

Undersøk batteriladeren for skader, og sørg for at den kan fungerer på riktig måte.

Undersøk forbindelsene mellom batteriet og produktet. Undersøk også forbindel- sen mellom batteriet og batteriladeren.

• Rengjør plastdeler med en tørr, ren klut.

• Ikke bruk vann til å rengjøre produktet. Vann kan komme inn i batteriet eller motoren og forårsake kortslutning eller skade på produktet.

• Produktet må ikke rengjøres med høytrykksspyler.

• Ikke spyl vann direkte på motoren.

• Bruk en børste for å fjerne løv, gress og smuss. Slik kontrollerer du skjæreutstyret ADVARSEL: Når du skal hindre utilsiktet start, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder.

429 - 004 - 15.11.2018 297ADVARSEL: Bruk vernehansker når du

utfører vedlikehold på skjæreutstyret. Kniven er svært skarp, og det er lett å kutte seg.

1. Kontroller skjæreutstyret med henblikk på skader og

sprekkdannelse. Bytt alltid ut skadet skjæreutstyr.

4. Undersøk knivstøtten og knivbolten for å se om det

5. Undersøk motorakselen for å forsikre deg om at den

vinklede endene av kniven i retning av klippedekselet. (Fig. 41)

7. Kontroller at kniven er innrettet med midten av

9. Trekk kniven rundt for hånd for å kontrollere at den

roterer fritt. ADVARSEL: Bruk·kraftige arbeidshansker. Kniven er svært skarp, og det er lett å kutte seg.

Temperaturen i arbeidsmiljøet er for høy eller for lav. Bruk batteriet i temperaturer mellom –10 og 40 °C. Overspenning Kontroller at strømtilførselen er den samme som er angitt på typeskiltet på produktet. Fjern batteriet fra batteriladeren. Vent i fem sekun- der, og prøv å lade batteriet igjen. Hvis problemet vedvarer, kontakter du et autorisert serviceverks- ted. LED-feilindikatoren er på. For stor forskjell mellom cellene (1 V). Ta kontakt med et godkjent serviceverksted. Batterilader LED-indikator på batteriladeren. Mulige feil Mulig fremgangsmåte LED-feilindikatoren blinker. Temperaturen i arbeidsmiljøet er for høy eller for lav. Bruk batteriladeren i temperaturer mellom 5 og 40 °C. LED-feilindikatoren er på. Ta kontakt med et godkjent serviceverksted. 298 429 - 004 - 15.11.2018Kontrollpanel Hvis du har andre problemer enn de i dette avsnittet, tar du kontakt med serviceverkstedet. Tastatur Feilkode (antall lysblink) Mulige feil Mulig handling Feilindikatoren blinker. 3 Motoren er overbelastet. Øk klippehøyden. Se Slik regulerer du klippehøyden på side 295

0 Batterikontaktfeil Undersøk batterikontakten. Transport, oppbevaring og avhending Innledning ADVARSEL: Når du skal hindre utilsiktet start ved transport, vrir du tenningsnøkkelen til 0, tar ut batteriet og venter i minst fem sekunder. Slik setter du produktet i transportstilling

1. Løsne de nedre knottene.

2. Flytt knottene til den nedre enden av sporene på

venstre og høyre side av produktet. (Fig. 20)

• For kommersiell transport må spesielle krav på emballasje og etiketter følges.

• Sørg for at du overholder lovene om farlig materiale når du klargjør produktet for transport. Lokale forskrifter kan gjelde.

• Ta alltid ut batteriet før transport.

• Sett teip på batterikontaktene, og forsikre deg om at batteriet ikke kan bevege seg rundt under transport.

• Sikre produktet under transport. Lagring

• Ta alltid ut batteriet når du skal oppbevare produktet.

• For å hindre ulykker må du sikre at batteriet ikke er koblet til produktet under oppbevaring.

• Oppbevar batteriladeren på et innelukket og tørt sted.

• Hold batteriet og laderen på et tørt sted der det ikke er fukt eller frost.

• Koble batteriet fra batteriladeren under oppbevaring.

• Batteriet må ikke oppbevares der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.

• Oppbevar batteriet et sted temperaturen er mellom 5 og 25 °C og borte fra sollys.

• Oppbevar batteriladeren et sted temperaturen er mellom 5 og 45 °C og borte fra sollys.

• Kontroller at batteriet er ladet til 30–50 % før du setter det til oppbevaring i lange perioder.

• Oppbevar produktet, batteriet og batteriladeren i et låsbart område, utilgjengelige for barn og uautoriserte personer.

429 - 004 - 15.11.2018 299• Rengjør produktet og utfør en fullstendig service før

du setter det til oppbevaring i lang tid. Avhending Symbolene på produktet eller produktemballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Produktet skal innleveres til et gjenvinningsanlegg som gjenvinner elektrisk og elektronisk utstyr. Ved å sikre at produktet håndteres på riktig måte, kan du bidra til å motvirke potensielt negative virkninger på miljø og mennesker, som kan oppstå som følge av at produktet ikke avfallshåndteres på riktig måte. Kontakt det lokale renovasjonsvesenet eller forhandleren der du kjøpte produktet hvis du ønsker mer detaljert informasjon. (Fig. 44) Tekniske data Tekniske data LC 247Li, LC 347VLi LC 247Li LC 347VLi Klippemotor Motortype BLDC (børsteløs) 36 V BLDC (børsteløs) 36 V Motorhastighet – SaveE, turtall 2600 2600 Motorhastighet – nominell, turtall 3000 3000 Motorhastighet – høybelastning, turtall 3500 3500 Motoreffekt – maks. kW 1,2 1,2 Motoreffekt – nominell, kW 0,75 0,75 Drivmotor Motoreffekt – nominell, kW Ikke tilgjengelig 0,25 Selvgående hastighet, km/t Ikke tilgjengelig 3,0–4,5 Nivåer for hastighetsjustering Ikke tilgjengelig 4 Vekt Vekt uten batteri, kg 24 26 Batteri

Lydeffektnivå, målt dB (A) 92 92 Lydeffektnivå, garantert L

Utslipp av støy til omgivelsene målt som lydeffekt (L

• fra 8. juni 2011 på «begrense bruken av bestemte farlige stoffer» 2011/65/EU
