LC347VLi - Tosaerba elettrico HUSQVARNA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tosaerba elettrica a spinta con trazione
Marca	Husqvarna
Modello	LC347VLi
Larghezza di taglio	47 cm
Altezza di taglio	20-75 mm, regolabile su 6 livelli
Capacità del raccoglitore	55 litri
Motore	BLDC senza spazzole 36 V
Potenza motore massima	1,2 kW
Velocità motore (nominale)	3.000 giri/min
Tipo di batteria	Ioni di litio Husqvarna 36 V (es. BLi200 5,2 Ah)
Autonomia (con SavE e batteria 5,2 Ah)	Fino a 43 minuti
Peso (senza batteria)	26 kg
Trazione delle ruote	Sì, 4 velocità (3,0 - 4,5 km/h)
Funzione SavE	Modalità risparmio energetico per prolungare l'autonomia
Livello di potenza sonora garantito	93 dB(A)
Livello di pressione sonora all'orecchio	79 dB(A)
Vibrazioni (maniglia)	0,42 m/s²
Grado di protezione	IPX1 (protezione contro gocce d'acqua)
Sicurezza	Chiave di sicurezza, maniglia freno motore, antiavvio, pulsante ON/OFF
Manutenzione	Pulizia senza acqua, ispezione regolare della lama e dei dispositivi di sicurezza
Accessori compatibili	Kit mulching, caricabatterie QC80/QC330

Domande frequenti - LC347VLi HUSQVARNA

Come avviare il tosaerba LC347VLi?

Inserire una batteria carica, ruotare la chiave di sicurezza su 1, premere il pulsante ON/OFF, rilasciare l'antiavvio, quindi spingere la maniglia del freno motore verso il manubrio.

Qual è l'autonomia della batteria?

Con una batteria Husqvarna BLi200 (5,2 Ah) e la funzione SavE attivata, l'autonomia può raggiungere fino a 43 minuti. In modalità standard, circa 30 minuti.

Come regolare l'altezza di taglio?

Utilizzare il comando di regolazione dell'altezza di taglio (leva). Spostarlo verso il basso per ridurre l'altezza, verso l'alto per aumentarla. 6 livelli disponibili da 20 a 75 mm.

Cosa fare se il tosaerba vibra in modo anomalo?

Spegnere immediatamente il motore, ruotare la chiave su 0, rimuovere la batteria. Verificare che la lama non sia danneggiata o sbilanciata. Sostituire la lama se necessario. Se le vibrazioni persistono, contattare un'officina autorizzata.

Come manutenere la lama?

Ispezionare regolarmente la lama per rilevare danni o usura. Utilizzare guanti protettivi. Per rimuovere la lama, bloccarla con un blocco di legno, rimuovere il bullone. Affilare o sostituire se necessario. Stringere il bullone a 23-28 Nm.

Posso usare il tosaerba senza raccoglierba?

Sì, sollevare il coperchio posteriore e rimuovere il raccoglitore. L'erba verrà espulsa posteriormente. Assicurarsi che il coperchio posteriore sia ben chiuso prima dell'uso.

Come attivare la funzione SavE?

Premere il pulsante SavE sul pannello di controllo. Il LED verde si accende. Questa funzione riduce la velocità del motore per risparmiare la batteria. Si disattiva automaticamente in caso di carico elevato.

Cosa fare se la batteria non si carica?

Verificare che la temperatura sia compresa tra -10 °C e 40 °C per la batteria, e tra 5 °C e 40 °C per il caricabatterie. Controllare i collegamenti. Se il LED di errore lampeggia, consultare i codici di errore nel manuale. Contattare un agente autorizzato se il problema persiste.

Come conservare il tosaerba in inverno?

Rimuovere la batteria e conservarla a 5-25 °C, carica tra il 30% e il 50%. Pulire il tosaerba, piegare la maniglia in posizione di trasporto. Conservare in un luogo asciutto e chiuso a chiave fuori dalla portata dei bambini.

Quali accessori sono disponibili?

Kit mulching (otturatore e lama specifica) per triturare l'erba in fertilizzante. Batterie e caricabatterie compatibili: BLi20, BLi150, BLi200 e caricabatterie QC80, QC330.

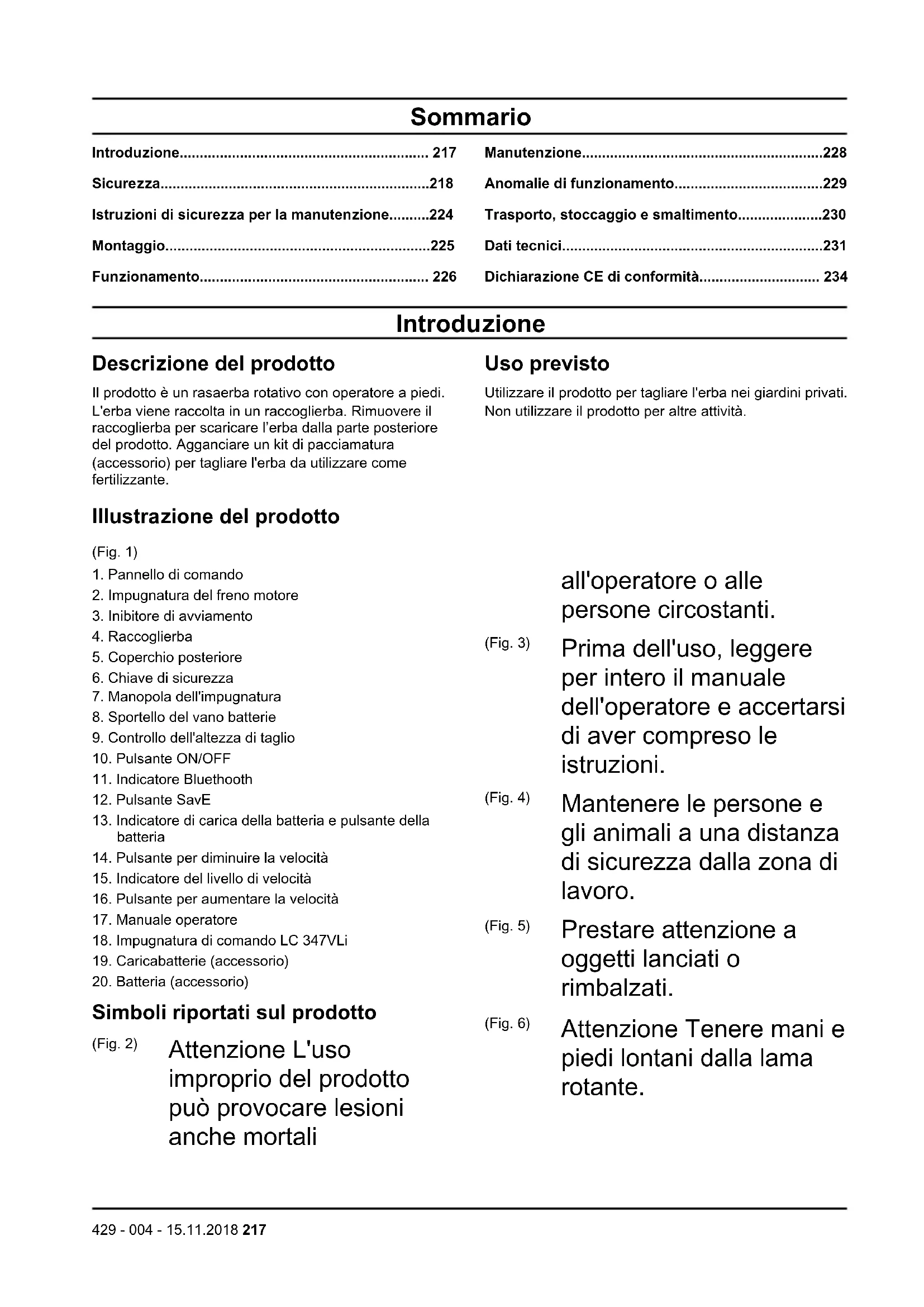

MANUALE UTENTE LC347VLi HUSQVARNA

IT Manuale dell'operatore 217-234

Anomalie di funzionamento. 229

Istruzioni di sicurezza per la manutenzione. 224

Trasporto, stoccaggio e smaltimento. 230

Montaggio. 225

Dati tecnici. 231

Funzionamento 226

Dichiarazione CE di conformità 234

Introduzione

Descrizione del prodotto

Il prodotto è un rasaerba rotativo con operatore a piedi. L'erba viene raccolta in un raccoglierba. Rimuovere il raccoglierba per scaricare l'erba alla parte posteriore del prodotto. Agganciare un kit di pacciamatura (accessorio) per tagliare l'erba da utilizzare come fertilizzante.

Uso previsto

Utilizzare il prodotto per tagliare l'erba nei giardini privati. Non utilizzare il prodotto per altre attività.

Illustrazione del prodotto

(Fig. 1) 1. Pannello di comando 2. Impugnatura del freno motore 3. Inibitore di avviamento 4. Raccoglierba 5. Coperchio posteriore 6. Chiave di sicurezza 7. Manopola dell'impugnatura 8. Sportello del vano batterie 9. Controllo dell'altezza di taglio 10. Pulsante ON/OFF 11. Indicatore Bluetooth 12. Pulsante SavE 13. Indicatore di carica della batteria e pulsante della batteria 14. Pulsante per diminuire la velocità 15. Indicatore del livello di velocità 16. Pulsante per aumentare la velocità 17. Manuale operatore 18. Impugnatura di comando LC 347VLi 19. Caricabatterie (accessorio) 20. Batteria (accessorio)

Simboli riportati sul prodotto

(Fig. 2) Attenzione: l'uso improprio del prodotto può provocare lesioni anche mortali

all'operatore o alle persone circostanti.

(Fig. 3)

Prima dell'uso, leggere per intero il manuale dell'operatore e accertarsi di aver compreso le istruzioni.

(Fig. 4)

Mantenere le persone e gli animali a una distanza di sicurezza dalla zona di lavoro.

(Fig. 5)

Prestare attenzione a oggetti lanciati o rimbalzati.

(Fig. 6)

Attenzione: tenere mani e piedi lontani dalla lama rotante.

(Fig. 7) Attenzione: tenere le mani e i piedi lontani dalle parti rotanti.

(Fig. 8) Rimuovere la chiave di sicurezza prima di eseguire operazioni di riparazione o di manutenzione.

(Fig. 9) IPX1 - Protezione antigoccia

(Fig. 10) Non esporre alla pioggia

(Fig. 1) Il prodotto è conforme alle direttive CE vigenti.

(Fig. 12) Emissioni di rumore nell'ambiente in base alla direttiva della Comunità Europea. Le emissioni del prodotto sono indicate nel capitolo Dati tecnici e sull'etichetta.

(Fig. 16) Procedure di avviamento: premere il pulsante ON/OFF, allentare l'inibitore di avviamento, spingere verso il basso l'impugnatura del freno motore.

(Fig. 13) Rilasciare l'impugnatura del freno motore per arrestare il motore.

(Fig. 14) Lento

(Fig. 15) Velocità

Nota: I restanti simboli/decals sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in alcuni mercati.

Responsabilità del prodotto

Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le avvertenze, le precauzioni e le note sono utilizzate per evidenziare le parti importanti del manuale.

AVVERTENZA: Utilizzato se è presente un rischio di lesioni o morte dell'operatore o di passanti nel caso in cui le istruzioni del manuale non vengano rispettate.

ATTENZIONE: Utilizzato se è presente un rischio di danni al prodotto, ad altri materiali oppure alla zona adiacente nel caso in cui le istruzioni del manuale non vengano rispettate.

Nota: Utilizzato per fornire ulteriori informazioni necessarie in una determinata situazione.

Istruzioni di sicurezza generali

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Questo prodotto è pericoloso se utilizzato in maniera impropria o se non si presta attenzione. La mancata osservanza delle istruzioni di

sicurezza può causare lesioni anche fatali.

• Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto.
• Usare la massima cautela e il buon senso. Se non si è sicuri di come utilizzare il prodotto in una particolare situazione, fermarsi e rivolgersi al proprio rivenditore Husqvarna prima di continuare.
• Tenere presente che l'operatore potrà essere ritenuto responsabile di eventuali incidenti che coinvolgano altre persone o i loro beni.
• Tenere pulito il prodotto. Assicurarsi che sia possibile leggere chiaramente simboli e decalcomanie. Non consentire ad altre persone di utilizzare il prodotto se non si è sicuri che abbiano

letto e compreso il contenuto del manuale dell'operatore.

Non consentire ai bambini di utilizzare il prodotto. Non permettere a chiunque non conosca le istruzioni di utilizzare il prodotto. - Controllare sempre qualsiasi persona, dalle capacità fisiche o mentali ridotte, che utilizzi il prodotto. È necessaria sempre la supervisione di un adulto responsabile. Non utilizzare l'apparecchio quando si è stanchi, ammalati o sotto effetto di alcol, farmaci o medicinali. Essi potrebbero compromettere la vista, l'attenzione, il coordinamento e il giudizio. Se difettoso, non utilizzare il prodotto. Non modificare il prodotto né utilizzarlo nel caso in cui vi sia la possibilità che sia stato modificato da altri.

Sicurezza dell'area di lavoro

AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Rimuovere oggetti quali rami, ramoscelli o pietre dall'area di lavoro prima di utilizzare il prodotto. Gli oggetti che urtano contro l'attrezzatura di taglio

potrebbero essere proiettati e causare danni a cose e persone. Mantenere persone e animali a una distanza di sicurezza dal prodotto.

Non utilizzare mai il prodotto in condizioni meteorologiche avverse quali nebbia, pioggia, vento forte, freddo intenso e rischio di fulmini. L'uso del prodotto in condizioni meteorologiche avverse o in ambienti umidi è stancante. Condizioni meteorologiche avverse possono causare situazioni di pericolo quali superfici scivolose. - Prestare attenzione a persone, cose e situazioni che possono impedire un utilizzo sicuro del prodotto. - Prestare attenzione a ostacoli quali radici, pietre, ramoscelli, fossi e avvallamenti. L'erba alta può nascondere eventuali ostacoli. - Tagliare l'erba in pendenza può essere pericoloso. Non utilizzare il prodotto su terreni con pendenze superiori a 15°. Utilizzare il prodotto trasversalmente lungo i pendii. Non spostarsi seguendo tragitti verso l'alto e verso il basso.

• Prestare attenzione in prossimità di angoli e oggetti nascosti che potrebbero ostacolare la visuale.

Sicurezza sul lavoro

AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare il prodotto esclusivamente per tagliare il prato. Non è consentito utilizzare il prodotto per altri scopi. - Usare sempre abbigliamento protettivo personale. Vedere Abbigliamento protettivo personale a pagina 221. - Assicurarsi di saper spegnere il motore rapidamente in caso di emergenza. Non utilizzare il prodotto con pioggia o umidità. Il rischio di scosse elettriche aumenta se l'acqua penetra nel prodotto. Non azionare il prodotto prima di aver montato correttamente la lama e tutti i coperchi. Una lama non correttamente fissata potrebbe allentarsi e causare lesioni personali. Assicurarsi che la lama non urti oggetti quali pietre e radici. Ciò potrebbe provocare danni alla lama e piegare l'albero motore. Un'albero piegato provoca forti vibrazioni e un

alto rischio di allentamento della lama.

Qualora la lama urti contro un oggetto o all'insorgere di vibrazioni, arrestare immediatamente il prodotto. Arrestare il motore, ruotare la chiave di sicurezza su 0 e rimuovere la batteria. Verificare la presenza di eventuali danni al prodotto. Riparare eventuali danni o contattare un'officina autorizzata per far svolgere la riparazione. Non fissare l'impugnatura del freno motore in modo permanente al manubrio quando il motore è avviato. Posizionare il prodotto su una superficie piana e stabile e avviarlo. Assicurarsi che la lama non venga a contatto con il terreno o con altri oggetti. Collocarsi sempre posteriormente al prodotto quando lo si utilizza. Consentire a tutte le ruote di restare a contatto con il suolo e tenere le 2 mani sull'impugnatura quando si aziona il prodotto. Tenere mani e piedi lontani dalle lame rotanti. Non ribaltare il prodotto a motore acceso.

• Prestare attenzione quando si tira il prodotto verso di sé. Non sollevare mai il prodotto a motore avviato. Se è necessario sollevare il prodotto, arrestare prima di tutto il motore, poi ruotare la chiave di sicurezza su 0 e rimuovere la batteria. Non camminare all'indietro quando si utilizza il prodotto.
• Arrestare il motore quando si attraversano zone prive d'erba quali vialetti in ghiaia, pietra e asfalto. Non correre con il prodotto quando il motore è acceso. Camminare sempre durante l'utilizzo del prodotto.
• Arrestare il motore prima di apportare qualsiasi modifica all'altezza di taglio. Non effettuare mai regolazioni a motore acceso. Non perdere mai di vista il prodotto quando il motore è acceso. Arrestare il motore e assicurarsi che l'attrezzatura di taglio non giri.

Istruzioni di sicurezza per il funzionamento

Abbigliamento protettivo personale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

L'uso di abbigliamento protettivo personale non elimina il rischio di lesioni, ma riduce la gravità in caso di incidente. Farsi consigliare dal rivenditore per la scelta dell'attrezzatura adatta. Utilizzare robusti stivali o scarpe antiscivolo. Non utilizzare il prodotto con calzature aperte o a piedi nudi. Utilizzare pantaloni lunghi di tessuto pesante. Indossare guanti protettivi ove necessario, ad esempio per montare, ispezionare o pulire l'attrezzatura di taglio.

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.
• Effettuare un controllo dei dispositivi di sicurezza con regolarità. Se i dispositivi di sicurezza sono difettosi, rivolgersi alla propria officina Husqvarna.

Controllo del coperchio di taglio

Il coperchio di taglio riduce le vibrazioni del prodotto e il rischio di ferirsi con la lama. Esaminare il coperchio di taglio per accertarsi che non presenti danni quali crepe.

Chiave di sicurezza

La chiave di sicurezza si trova sul coperchio della batteria. La chiave di sicurezza si collega alla batteria che alimenta il motore.

• Avviare e arrestare il motore per effettuare un controllo della chiave di sicurezza.
• Se la chiave di sicurezza funziona correttamente, il motore può avviarsi solo quando la chiave di sicurezza è in posizione 1.

(Fig. 17)

Impugnatura del freno motore

L'impugnatura del freno motore arresta il motore. Quando si rilascia l'impugnatura del freno motore, il motore si arresta.

Per controllare il freno motore, avviare il motore e poi rilasciare l'impugnatura del freno motore. Se il motore non si arresta entro 3 secondi, far regolare il freno motore presso un'officina Husqvarna autorizzata.

(Fig. 18)

Per esaminare l'inibitore di avviamento

Effettuare un controllo dell'inibitore di avviamento per accertarsi che impedisca il funzionamento del motore.

1. Spingere l'impugnatura del freno motore in direzione del manubrio. L'inibitore dell'avviamento arresta il movimento.
2. Tirare fuori l'inibitore di avviamento. (Fig. 19)
3. Rilasciare l'inibitore di avviamento e accertarsi che ritorni nella sua posizione iniziale.

Sicurezza batterie

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare le batterie ricaricabili Husqvarna come alimentazione per i soli prodotti Husqvarna in questione. Per evitare il rischio di lesioni, non utilizzare la batteria come fonte di alimentazione per altri dispositivi. Non utilizzare batterie non ricaricabili. Rischio di scosse elettriche. Non collegare i morsetti della batteria a chiavi, monete, viti o altri tipi di metallo. Ciò può causare un corto circuito della batteria.

Non inserire oggetti nelle feritoie di aerazione della batteria. - Tenere la batteria lontano dalla luce del sole, dal calore o da fiamme libere. La batteria può esplodere e causare bruciature e/o ustioni chimiche. - Tenere la batteria lontano da pioggia e umidità. - Tenere la batteria lontano da microonde e alta pressione. Non tentare di smontare o rompere la batteria. In caso di perdite alla batteria, non lasciare che il liquido entri in contatto con il corpo o con gli occhi. In caso di contatto con il liquido, pulire l'area con grandi quantità di acqua e consultare un medico. Utilizzare la batteria a una temperatura compresa tra -10°C e 40°C. Non pulire la batteria o il caricabatteria con acqua. Vedere "Per pulire il prodotto" a pagina 228. Non utilizzare una batteria difettosa o danneggiata. - Conservare le batterie lontano da oggetti metallici, come ad esempio chiodi, monete, gioielli.

Sicurezza del caricabatterie

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Utilizzare i caricabatterie QC per caricare esclusivamente le batterie di ricambio Husqvarna. Rischio di scosse elettriche o cortocircuito. Non inserire oggetti nelle feritoie di aerazione del caricabatterie. Non tentare di smontare il caricabatterie. Non collegare i terminali del caricabatterie a oggetti metallici. Utilizzare una presa di rete omologata. - Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Tale campo può interferire, in alcuni casi, con persone portatrici di impianti medici attivi o passivi. Per ridurre il rischio di condizioni che possono implicare lesioni personali gravi o mortali, i portatori di tali impianti devono consultare il proprio medico e il produttore dell'impianto prima di utilizzare questo prodotto. - Verificare regolarmente che il cavo di alimentazione del caricabatterie non sia danneggiato e che non vi siano crepe.

Non sollevare il caricabatterie tramite il cavo di alimentazione. Per scollegare il caricabatterie da una presa di rete, tirare la spina. Non tirare il cavo di alimentazione. Tenere il cavo di alimentazione e le prolunghe lontani da acqua, olio e bordi appuntiti. Fare attenzione affinché il cavo non si incastri in porte, ostacoli o simili. Questo potrebbe causare scosse elettriche al contatto con il caricabatterie. Non pulire il caricabatterie con acqua. Il caricabatterie può essere utilizzato da bambini a partire da 8 anni di età e da parte di persone con ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e conoscenza, se vengono controllati o ricevono istruzioni sull'utilizzo sicuro del

caricabatterie e se comprendono i rischi. I bambini non devono giocare con il caricabatterie. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di un adulto.

Non caricare batterie non ricaricabili nel caricabatterie. Non utilizzare il caricabatterie in prossimità di materiali infiammabili o corrosivi. Non coprire il caricabatterie. Staccare la spina del caricabatterie in caso di fumo o incendio. Non utilizzare un caricabatterie difettoso o danneggiato. Caricare la batteria solo in luoghi chiusi, in una stanza con un buon flusso d'aria e lontano dalla luce del sole. Non caricare la batteria in condizioni di umidità.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

Per evitare l'avviamento accidentale durante la manutenzione, ruotare la chiave di sicurezza su 0 e rimuovere la batteria. Attendere almeno 5 secondi

prima di iniziare la manutenzione.

• Eseguire gli interventi di manutenzione correttamente in modo da aumentare la durata di vita del prodotto e ridurre il rischio di incidenti. Affidare le riparazioni

professionali a un'officina autorizzata. Per ulteriori informazioni, rivolgersi all'officina più vicina.

Eseguire esclusivamente gli interventi di manutenzione riportati nel presente manuale operatore. Per operazioni di maggiore entità, rivolgersi a un'officina autorizzata. Indossare guanti per lavori pesanti quando si utilizza l'attrezzatura di taglio. La lama è molto affilata e ci si può ferire. Mantenere i bordi taglienti affilati e puliti per prestazioni più sicure e ottimali. Far esaminare regolarmente il prodotto da un'officina per

messe a punto e riparazioni necessarie.

Sostituire le parti danneggiate, usurate o rotte. Rispettare le istruzioni per la sostituzione degli accessori. Utilizzare solo accessori del produttore. Quando non in uso, tenere il prodotto, la batteria e il caricabatterie in un luogo interno, chiuso a chiave e asciutto. Assicurarsi che i bambini e le persone non autorizzate non abbiano accesso al prodotto, alla batteria o al caricabatterie.

Montaggio

Introduzione

AVVERTENZA: Prima di montare il prodotto, leggere il capitolo sulla sicurezza.

AVVERTENZA: Per evitare l'avviamento accidentale durante il montaggio, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi.

Per montare l'impugnatura

1. Allentare le manopole inferiori.
2. Spostare le manopole verso l'estremità inferiore delle scanalature dei lati sinistro e destro del prodotto. (Fig. 20)
3. Impostare l'altezza dell'impugnatura su una delle 2 posizioni disponibili.
4. Spostare le manopole verso l'alto in direzione dell'impugnatura fino a quando un clic ne segnala l'arresto. (Fig. 21)
5. Stringere completamente le manopole.

Per assemblare il raccoglierba

1. Fissare il telaio del raccoglierba al relativo sacco con la parte rigida di quest'ultimo posta in basso. Mantenere l'impugnatura del telaio alla parte alta del sacco raccoglierba. (Fig. 22)
2. Fissare la parte inferiore del telaio del raccoglierba nella scanalatura in basso del raccoglierba.
3. Fissare il sacco sul telaio del raccoglierba utilizzando i fermi. (Fig. 23)
4. Sollevare il coperchio posteriore.
5. Fissare il raccoglierba al bordo superiore del telaio.
6. Inserire la parte inferiore del raccoglierba nel canale di scarico dell'erba. (Fig. 24)

Per montare la spina di pacciamatura (accessori)

1. Sollevare il coperchio posteriore e rimuovere il raccoglierba.

Funzionamento

Introduzione

AVVERTENZA: Prima di utilizzare il prodotto, è necessario leggere e comprendere il capitolo relativo alla sicurezza.

Per fissare il prodotto in posizione di funzionamento

1. Ripiegare l'impugnatura in posizione eretta. (Fig. 26)
2. Spostare le manopole verso l'alto in direzione dell'impugnatura fino a quando un cig ne segnala l'arresto. (Fig. 21)
3. Stringere completamente le manopole.

Per impostare l'altezza di taglio

L'altezza di taglio può essere regolata su 6 diversi livelli.

1. Per diminuire l'altezza di taglio, spingere la leva dell'altezza di taglio verso il basso.
2. Per aumentare l'altezza di taglio, spingere la leva dell'altezza di taglio verso l'alto. (Fig. 27)

ATTENZIONE: Non impostare l'altezza di taglio troppo in basso. Se la superficie del prato non è piana, le lame possono urtare il terreno.

Batteria

AVVERTENZA: Prima di utilizzare la batteria, leggere e comprendere il capitolo sulla sicurezza. È inoltre importante leggere e comprendere il manuale dell'operatore della batteria e del caricabatterie.

Stato della batteria

Il display mostra la capacità residua della batteria e se sussistono problemi con la batteria stessa. La capacità della batteria viene visualizzata per 5 secondi dopo lo spegnimento del prodotto o dopo aver premuto il pulsante dell'indicatore di batteria. Il simbolo di avvertenza sulla batteria si accende quando si verifica un errore. Vedere "Batteria" a pagina 229.

(Fig. 28)

Spie LED	Stato della batteria
Tutti i LED accesi Completamente carica (75-100%)

Spie LED Stato della batteria
LED 1, LED 2, LED 3 ac-cesi	La batteria è carica al 50%-75%
LED 1, LED 2 accesi La batteria è carica al 25%-50%
LED 1 acceso. La batteria è carica allo 0%-25%.
LED 1 lampeggia. La batteria è scarica. Cari-care la batteria.

Per caricare la batteria

Caricare la batteria prima del primo utilizzo. Quando viene fornita al cliente, la batteria è carica solo al 30%.

Nota: Il caricabatterie deve essere collegato alla rete elettrica e alla frequenza indicate sulla targhetta dei dati di funzionamento.

La batteria non si ricarica se la sua temperatura è superiore a 50°C. Il caricabatterie riduce la temperatura della batteria prima di iniziare la ricarica.

1. Collegare un'estremità del cavo di alimentazione del caricabatterie alla presa del caricabatterie.
2. Collegare l'altra estremità del cavo di alimentazione del caricabatterie a una presa di corrente con messa a terra. Il LED sul caricabatterie lampeggia verde per una volta. (Fig. 29)
3. Inserire la batteria nel caricabatterie. La luce verde sul caricabatterie si accende quando la batteria è collegata correttamente al caricabatterie. (Fig. 30)
4. Quando tutti i LED sulla batteria sono accesi, la batteria è completamente carica. Caricare la batteria per massimo 24 ore.
5. Per scollegare il caricabatterie dalla presa di rete, estrarre la spina e non il cavo di alimentazione.
6. Rimuovere la batteria dal caricabatterie.

Stato di ricarica della batteria

È possibile utilizzare o caricare una batteria agli ioni di litio Husqvarna a tutti i livelli di carica. La batteria non viene danneggiata. Una batteria completamente carica non diminuisce la carica se lasciata nel caricabatterie.

Display a LED	Livello di carica
LED 1 lampeggia. 0%-25%
Display a LED Livello di carica
LED 1 accesso, LED 2 lampeggia.	25%-50%
LED 1, LED 2 accesi, LED 3 lampeggia.	50%-75%
LED 1, LED 2, LED 3 ac-cesi, LED 4 lampeggia.	75%-100%
LED 1, LED 2, LED 3, LED 4 accesi	Completamente carica

Avvio dell'unità

1. Inserire una batteria carica nel vano batteria numero 1, sotto il coperchio della batteria. Per tempi di funzionamento più lunghi, mettere una seconda batteria carica nel vano batteria numero 2.
2. Ruotare la chiave di sicurezza su 1. (Fig. 17)
3. Collocarsi dietro il prodotto.
4. Premere il pulsante ON/OFF (A) sul pannello di controllo e il LED verde (B) si accende. (Fig. 31) Quando si preme il pulsante di accensione, le due barre dell'indicatore di batteria si accendono e mostrano i livelli delle due batterie. Dopo 2-3 secondi, si spegne l'indicatore di batteria non in funzione. La barra che indica la batteria in funzione rimane attiva più a lungo. (Fig. 32)
5. Allentare l'inibitore di avviamento. (Fig. 19)
6. Spingere l'impugnatura del freno motore in direzione del manubrio. (Fig. 33)

Per applicare trazione alle ruote (LC 347VLi)

• Tirare l'impugnatura di lavoro nella direzione del manubrio per avviare la trazione. (Fig. 34)
• Premere i tasti + e - sul pannello di lavoro per impostare la velocità di trazione in 4 fasi. (Fig. 35)
• Rilasciare l'impugnatura di lavoro per disinnestare la trazione, ad esempio quando ci si avvicina a un ostacolo.

Per utilizzare la funzione SavE

Il prodotto dispone di una funzione di risparmio batteria (SavE) che permette tempi di funzionamento più lunghi.

1. Premere il pulsante SavE (A) per avviare la funzione. Il LED verde si accende. (Fig. 36)
2. Premere nuovamente il pulsante SavE per arrestare la funzione. Il LED verde (B) si spegne.

La funzione SavE si arresta automaticamente se le condizioni del terreno rendono necessaria una resa superiore. La funzione SavE si avvia automaticamente quando le condizioni del terreno lo consentono.

Funzione carico elevato

Quando il prodotto taglia erba lunga o umida, il motore aumenta automaticamente i giri/min. Il motore torna alla modalità standard quando il carico elevato non è necessario.

Arresto dell'unità

Il prodotto si arresta automaticamente se rimane non utilizzato per 10 minuti. Ruotare sempre la chiave di sicurezza in posizione 0 prima di lasciare incustodito il prodotto.

1. Rilasciare l'impugnatura del freno motore per arrestare il motore. (Fig. 18)
2. Tenere premuto il pulsante ON/OFF (A) sul pannello di dato fino allo spegnimento del LED verde (B). (Fig. 31)
3. Aprire il coperchio della batteria e ruotare la chiave di sicurezza in posizione 0. (Fig. 37)
4. Per rimuovere la batteria, premere i due pulsanti di rilascio ed estrarre la batteria. (Fig. 38)
5. Caricare la batteria se è debole. Per ulteriori informazioni, fare riferimento a "Per caricare la batteria" a pagina 226.

Per ottenere un buon risultato

• Utilizzare sempre una lama ben affiliata. Una lama non tagliente fornisce un risultato irregolare e la superficie di taglio dell'erba ingiallisce. Una lama affiliata inoltre consuma minore energia di una lama non affiliata. Non tagliare più di 1/3 dell'altezza dell'erba. Iniziare l'operazione di taglio impostando l'altezza di taglio su un livello alto. Esaminare il risultato e ridurre l'altezza di taglio al livello applicabile. Se l'erba è molto alta, procedere lentamente e tagliarla 2 volte, se necessario.
• Tagliare sempre in direzioni diverse per evitare il formarsi di strisce sul prato.

Per tagliare l'erba senza raccoglierba, collegare una spina di pacciamatura.

• Sollevare il coperchio posteriore e rimuovere il raccoglierba.
• Se sono collegate una spina e una lama di pacciamatura, rimuoverle.
• Chiudere il coperchio posteriore prima di azionare il prodotto.

Durante l'utilizzo del prodotto, l'erba tagliata si scarica attraverso il coperchio posteriore.

Manutenzione

Introduzione

AVVERTENZA: Prima di svolgere la manutenzione, leggere e comprendere il capitolo relativo alla sicurezza.

Per tutti gli interventi di assistenza e riparazione sul prodotto, è necessaria una formazione specifica. La nostra azienda garantisce la disponibilità di personale qualificato per le riparazioni e l'assistenza. Se non avete acquistato il prodotto presso un rivenditore dotato di

officina, informatevi sull'ubicazione della più vicina officina autorizzata.

Programma di manutenzione

Gli intervalli di manutenzione sono calcolati sulla base di un uso quotidiano del prodotto. Gli intervalli cambiano se il prodotto non viene usato quotidianamente.

Per gli interventi di manutenzione contrassegnati con il significato *, vedere le istruzioni in Dispositivi di sicurezza sul prodotto alla pagina 222.

	A cias-cun uti-lizzo	Una vol-ta al-mese	Ogni stagione
Svolgere un'ispezione generale X
Pulire il prodotto X
Eseguire un controllo dell'inibitore di avviamento * X
Accertarsi che i dispositivi di sicurezza del prodotto non siano difettosi * X
Controllare l'attrezzatura di taglio X
Controllare il coperchio di taglio * X
Controllare l'impugnatura del freno motore * X
Accertarsi che il pulsante ON/OFF funzioni correttamente e che non sia difettoso X
Controllare la presenza di eventuali danni alla batteria X
Effettuare un controllo dello stato di carica della batteria X
Accertarsi che i pulsanti di rilascio sulla batteria funzionino correttamente e che tengano la batteria bloccata sul prodotto.	X
Controllare che il caricabatterie non sia danneggiato e che funzioni corretta-mente.		X
Controllare i collegamenti tra la batteria e il prodotto. Controllareanche il colle-gamento tra la batteria e il caricabatterie.			X

Connessione Bluetooth

Questo prodotto è dotato di connessione Bluetooth. Per ulteriori informazioni, rivolgersi al concessionario Husqvarna di zona oppure visitare il sito www.husqvarna.com. Il LED, sotto il simbolo Bluetooth, si accende quando si è collegati al prodotto.

(Fig. 39)

Per effettuare un'ispezione generale

• Controllare che tutti i dadi e le viti del prodotto siano ben serrati.
• Accertarsi che i cavi del prodotto non siano in una posizione in cui possono danneggiarsi.

Per pulire il prodotto

• Pulire le parti in plastica con un panno pulito e asciutto.
• Non utilizzare acqua per pulire il prodotto. L'acqua può penetrare nella batteria o nel motore e causare un corto circuito o danni al prodotto.
• Non utilizzare una lancia ad alta pressione per pulire il prodotto. Non dirigere getti d'acqua sul motore.
• Utilizzare una spazzola per rimuovere foglie, erba e sporcizia.

Per controllare l'attrezzatura di taglio

AVVERTENZA: Per evitare l'avviamento accidentale, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi.

AVVERTENZA: Indossare guanti protettivi quando si esegue la manutenzione dell'attrezzatura di taglio. La lama è molto affilata e ci si può ferire facilmente.

1. Controllare l'attrezzatura di taglio per individuare danni o crepe. Sostituire sempre l'attrezzatura di taglio danneggiata.
2. Osservare la lama per controllare che non sia danneggiata o usurata.

Nota: Dopo l'affilatura la lama deve essere bilanciata. Rivolgersi a un centro assistenza per l'affilatura, la sostituzione e il bilanciamento. Se si urta un ostacolo che provoca l'arresto del prodotto, sostituire la lama danneggiata. Il centro di assistenza deve valutare se la lama deve essere affilata o sostituita.

Per rimuovere e sostituire la lama

1. Bloccare la lama con un blocco di legno. (Fig. 40)
2. Rimuovere il bullone della lama.
3. Rimuovere la lama.
4. Esaminare il supporto e il bullone della lama per verificare la presenza di eventuali danni.
5. Esaminare l'albero motore per accertarsi che non sia piegato.
6. Quando si fissa la nuova lama, assicurarsi che le estremità inclinate della lama puntino in direzione del coperchio di taglio. (Fig. 41)
7. Assicurarsi che la lama sia allineata con il centro dell'albero motore.
8. Bloccare la lama con un blocco di legno. Inserire la rondella reggispinta, quindi serrare il bullone e la rondella a una coppia di 23-28 Nm. (Fig. 42)
9. Girare manualmente la lama per verificare che possa ruotare liberamente.

AVVERTENZA: Utilizzare guanti da lavoro spessi. La lama è molto affilata e ci si può ferire gravemente.

1. Avviare il prodotto per eseguire una prova della lama. Se la lama non è collegata correttamente, si verificano delle vibrazioni nel prodotto o il risultato del taglio è insoddisfacente.

Anomalie di funzionamento

Batteria

LED della batteria Possibili giusti Possibile procedura
Il LED verde lampeggia La	La tensione della batteria è Bassa Caricare la batteria. Vedere Per caricare la batteria alla pagina 226.	Per caricare la batteria alla pagina 226.
Il LED di erre lampeggia La	La batteria è debole Caricare la batteria a. Vedere Batteria alla pagina 229.	Batteria alla pagina 229.
	La temperature noll'ambiente di lav- oro è troppo alta o troppo bassa	Utilizzato la batteria a una temperatura compresa tra -10°C e 40°C.
	Sovratensione Controllare che la teseione di rete corrisponda a quellaindicata sull'etichetta del prodotto	Rimuoverne la batteria dal caricabatterie. Attendere 5 secondi e riprovare a caricare la batteria. Se il problema persistsente, contattare un'officina autorizzata.
Il LED di erre l'erro è accesso Differenza troppo elevata nella cella (1 V) Contattare un'officina autorizzata.

Caricabatterie

LED del caricabatt-erie	Possibili guasti Possibile procedura
Il LED di erre lamp-eggia	La temperature nell'ambiente di lavoro è troppo alta o troppo bas-sa	Utilizzare il caricabatterie a una temperatura compresa tra 5°C e 40°C.
Il LED di erre è ac-ceso		Contattare un'officina autorizzata

Pannello di comando

Per risolvere problemi diversi da quelli riportati in questa sezione, contattare la propria officina.

Tastiera Codice di	errore (Numero di lamp- eggi)	Possibili guasti Possibile soluzone
II LED di erre lampeggia	3 Il motore è sovraccarico Aumentare l'altezza di taglio. Vedere Per impostare l'altezza di taglio alla pagina 226.
	5 La velocità del motore diminu- isce eccessivamente e il mo- ture si arresta
	10 Il dato del motore è trop- po caldo	Arrestare il motore e attendere che si raffreddi
	2 La lama è bloccata	Per evitare l'avviamento acciden-tale, ruotare la chiave di sicurezza su 0, ri- muovere la batteria e attendere almeno 5 secondi. Accertarsi che la lama possa ruotare liberamente. Se il problema persistsiste, contattare un'officina autorizzata.
	9 Errore batteria o nessun seg- nale alla batteria	Inserire correttamente la batteria nel pro- dotto e controllare il connettore della batteria. Se il LED di erre della batteria lampeggia, vedere Batteria alla pagina 226
Il prodotto si arresta	8 La batteria è deboe Caricare la batteria. Vedere Per caricare la batteria alla pagina 226.
	0 Guasto del connettorile della batteria	Esaminare il connettorile della batteria

Trasporto, stoccaggio e smaltimento

Introduzione

AVVERTENZA: Per evitare l'avviamento accidentale durante il trasporto, ruotare la chiave di sicurezza su 0, rimuovere la batteria e attendere almeno 5 secondi.

Per predisporre il prodotto in posizione di trasporto

1. Allentare le manopole inferiori.
2. Spostare le manopole verso l'estremità inferiore delle scanalature dei lati sinistro e destro del prodotto. (Fig. 20)
3. Ripiegare l'impugnatura in avanti. (Fig. 43)
4. Rimuovere il raccoglierba.

Trasporto

• I requisiti di legge sulle merci pericolose si applicano alle batterie agli ioni di litio incluse.
• Rispettare i requisiti speciali riportati sulla confezione e sulle etichette per il trasporto commerciale.
• Durante la preparazione al trasporto del prodotto, attenersi alle normative relative ai materiali pericolosi. Possono essere in vigore alcune normative locali.
• Rimuovere sempre la batteria per il trasporto.
• Applicare del nastro sui connettori della batteria e assicurarsi che la batteria rimanga fissa in posizione durante il trasporto.
• Fissare il prodotto durante il trasporto.

Conservazione

• Rimuovere sempre la batteria per lo stoccaggio.
• Per evitare incidenti, assicurarsi che la batteria non sia collegata al prodotto una volta riposto.
• Conservare il caricabatterie in un ambiente chiuso e asciutto.
• Conservare la batteria e il caricabatterie in un luogo asciutto, privo di umidità e protetto dal gelo.
• Scollegare la batteria dal caricabatterie durante lo stoccaggio.
• Non conservare la batteria in aree elettrostatiche. Non conservare mai la batteria in una scatola di metallo.
• Conservare la batteria a una temperatura compresa tra 5°C e 25°C e non esposta alla luce del sole.
• Conservare il caricabatterie a una temperatura compresa tra 5° C e 45° C e non esposto alla luce del sole.
• Accertarsi che la batteria sia carica al 30% - 50% prima di riporla per lunghi periodi.
• Conservare il prodotto, la batteria e il caricabatterie in un luogo chiuso a chiave, fuori dalla portata di bambini e di persone non autorizzate.
• Pulire il prodotto ed eseguire una manutenzione completa prima di riporlo per lunghi periodi.

Smaltimento

I simboli sul prodotto o sull'imballaggio indicano che il presente prodotto non può essere trattato come rifiuto domestico. Deve essere portato presso un centro di raccolta specializzato nel recupero di apparecchiature elettriche ed elettroniche.

Trattando questo prodotto correttamente, si contribuisce a contrastare il potenziale impatto negativo sull'ambiente e sulle persone che può altrimenti sortire da una gestione impropria del prodotto come rifiuto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'autorità municipale, il servizio rifiuti domestici o il punto vendita in cui è stato acquistato.

(Fig. 44)

Dati tecnici

Dati tecnici LC 247Li, LC 347VLi

	LC 247Li	LC 347VLi
Motore di taglio
Tipo di motore BLDC (senza spazzole)	36V		BLDC (senza spazzole)36V
Velocità del motore - SavE, giri/min 2600 2600
Velocità del motore - Nominale, giri/min 3000 3000
Velocità del motore - Carico elevato, giri/min 3500 3500
Potenza del motore - max kW 1,2 1,2
Potenza del motore - Nominale, kW 0,75 0,75
Motore principale
Potenza del motore - Nominale, kW N/A 0,25
Velocità conduzione automatica, km/h N/A 3,0 - 4,5
Livelli di regolazione della velocità N/A 4
Peso
Peso alla Batteria, kg 24 26
	LC 247Li LC 347VLi
Batteria49
Tipo di batteria Serie a batteria Husqvarna Serie a batteria	Husqvarna
Prestazione della batteria
Prestazione della batteria, min, (free run) con modalità SavE attenuata, con una batteria Husqvarna da 5,2 Ah (Bli200).	43 43
Prestazione della batteria, min, (free run) con modalità standard attivata, con una batteria Husqvarna da 5,2 Ah (Bli200).	30 30
Emissioni di rumore50
Livello acustico, misurato dB(A) 92 92
Livello acustico, garantito LWA dB(A) 93 93
Livelli di rumorosità51
Livello di pressione acustica all'orecchio dell'operatore, dB(A)	79 79
Livelli di vibrazioni52
Impugnatura, m/s2	0,42 0,42
Taglio
Altezza di taglio, mm 20-75 mm 20-75 mm
Larghezza di taglio, cm 47 47
Lama Raccolta 590 59 34-10 Raccolta 590 59 34-10
Capacità del raccoglierba, litri 55 55

Batterie appraise Tipo Capacità batte-		ria, Ah	Tensione V Peso	lb/kg
BLi20	Ioni di litio	4,0	36	2,6/1,2
BLi150	Ioni di litio	4.2	36	2,8/1,3
BLi200	Ioni di litio	5,2	36	2,8/1,3

Caricabatteria omologati per le batterie specificate, BLi	Tensione di en- trata, V	Frequenza, Hz	Potenza, W
QC80	100-240	50-60	100

49 Per risultati e prestazioni ottimali, si consiglia l'utilizzo della batteria BLi200 Husqvarna. 50 Emissioni di rumore nell'ambiente misurate come potenza sonora (L_WA) in base alla direttiva CE 2000/14/CE. 51 I dati riportati per il livello di pressione acustica hanno una dispersione statistica tipica (deviazione standard) di 1,2 dB(A). 52 I dati riportati per il livello di vibrazioni presentano una dispersione statistica tipica (deviazione standard) di 0,2 m/s². Vibrazioni standard EN 60335-2-77:2017 capitolo 20.105

Caricabatteria omologati per le batterie specificate, BLi	Tensione di en- trata, V	Frequenza, Hz Potenza, W
QC330 100-240 50-60 330

Dichiarazione di conformità CE

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel.:

[phone], dichiara che il rasaerba Husqvarna

LC247Li, LC347VLi, a partire dall'anno 2017 in poi, è

conforme alle norme previste nelle seguenti DIRETTIVE

DEL CONSIGLIO:

• dell'8 giugno 2011 sulla "restrizione dell'uso di determinate sostanze pericolose". 2011/65/UE del 17 maggio 2006 "sulle macchine" 2006/42/CE del 26 febbraio 2014 "sulla compatibilità elettromagnetica" 2014/30/UE
• dell'8 maggio 2000 "sull'emissione di rumore nell'ambiente" 2000/14/CE

Per informazioni sulle emissioni acustiche, consultare i Dati tecnici.

Sono state applicate le seguenti norme:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN

62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:2015

Se non diversamente specificato, le norme sopra elencate sono le ultime versioni pubblicate.

Keynes, MK5 8NL, United Kingdom ha eseguito la valutazione della conformità ai sensi dell'allegato VI della direttiva 2000/14/CE e ha emesso un certificato con il numero: 71429

Huskvarna, 2017-12-01

Claes Losdal, Responsabile sviluppo/Prodotti per il giardino (rappresentante autorizzato per Husqvarna AB e responsabile della documentazione tecnica)

INDICE

Introduzione. 235

Sicurezza. 236
