INSTRUKCJA OBSŁUGI LC347VLi HUSQVARNA

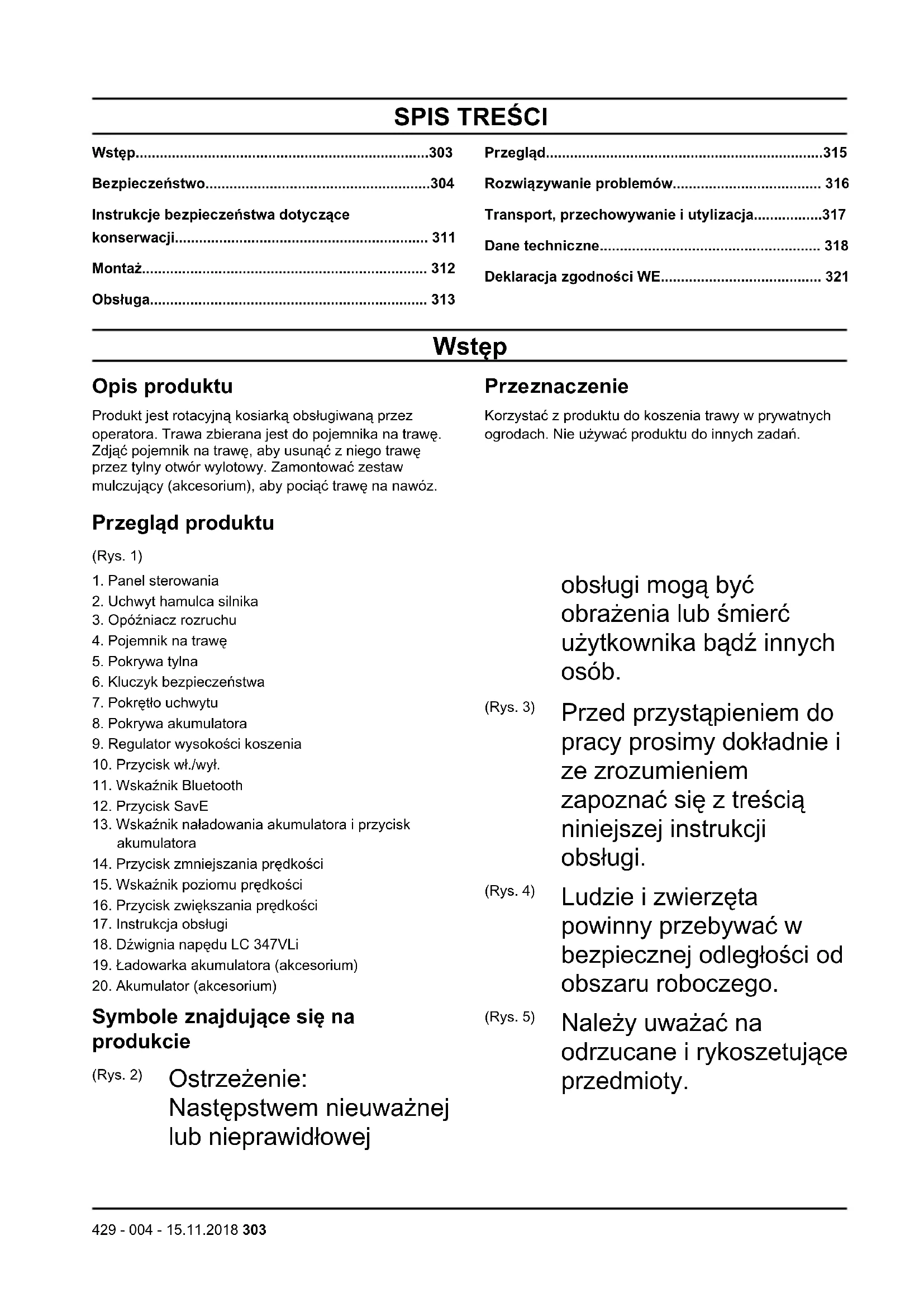

• Wstęp p. 303
• Bezpieczeństwo p. 304
• Instrukcje bezpieczeństwa dotyczące konserwacji p. 311
• Montaż p. 312
• Obsługa p. 313
• Przegląd p. 315
• Rozwiązywanie problemów p. 316
• Transport, przechowywanie i utylizacja p. 317
• Dane techniczne p. 318
• Deklaracja zgodności WE Wstęp Opis produktu Produkt jest rotacyjną kosiarką obsługiwaną przez operatora. Trawa zbierana jest do pojemnika na trawę. Zdjąć pojemnik na trawę, aby usunąć z niego trawę przez tylny otwór wylotowy. Zamontować zestaw mulczujący (akcesorium), aby pociąć trawę na nawóz. Przeznaczenie Korzystać z produktu do koszenia trawy w prywatnych ogrodach. Nie używać produktu do innych zadań. Przegląd produktu (Rys. 1) p. 321

2. Uchwyt hamulca silnika

3. Opóźniacz rozruchu

4. Pojemnik na trawę

6. Kluczyk bezpieczeństwa

9. Regulator wysokości koszenia

10. Przycisk wł./wył.

11. Wskaźnik Bluetooth

13. Wskaźnik naładowania akumulatora i przycisk

14. Przycisk zmniejszania prędkości

15. Wskaźnik poziomu prędkości

16. Przycisk zwiększania prędkości

17. Instrukcja obsługi

18. Dźwignia napędu LC 347VLi

19. Ładowarka akumulatora (akcesorium)

20. Akumulator (akcesorium)

Symbole znajdujące się na produkcie (Rys. 2) Ostrzeżenie: Następstwem nieuważnej lub nieprawidłowej obsługi mogą być obrażenia lub śmierć użytkownika bądź innych osób. (Rys. 3) Przed przystąpieniem do pracy prosimy dokładnie i ze zrozumieniem zapoznać się z treścią niniejszej instrukcji obsługi. (Rys. 4) Ludzie i zwierzęta powinny przebywać w bezpiecznej odległości od obszaru roboczego. (Rys. 5) Należy uważać na odrzucane i rykoszetujące przedmioty.

429 - 004 - 15.11.2018 303(Rys. 6)

Ostrzeżenie: Ręce i stopy należy trzymać z dala od obracającego się ostrza. (Rys. 7) Ostrzeżenie: Nie zbliżać dłoni i stóp do części obrotowych. (Rys. 8) Przed rozpoczęciem czynności naprawczych lub konserwacyjnych należy wyjąć kluczyk bezpieczeństwa. (Rys. 9) IPX1 — zabezpieczenie przed przeciekaniem (Rys. 10) Chronić przed deszczem. (Rys. 1) Produkt jest zgodny z odpowiednimi Dyrektywami WE. (Rys. 12) Emisja hałasu zgodna z Dyrektywą Wspólnoty Europejskiej. Hałas emitowany przez urządzenie jest określony w rozdziale „Dane techniczne” oraz na tabliczce znamionowej. (Rys. 16) Procedura uruchomienia: nacisnąć przycisk WŁ./ WYŁ., poluzować opóź- niacz rozruchu, nacisnąć uchwyt hamulca silnika. (Rys. 13) Zwolnić uchwyt hamulca silnika, aby zatrzymać. (Rys. 14) Wolno (Rys. 15) Prędko Uwaga: pozostałe symbole/naklejki samoprzylepne umieszczone na urządzeniu dotyczą wymogów związanych z certyfikatami w poszczególnych krajach. Odpowiedzialność za produkt Zgodnie z przepisami dotyczącymi odpowiedzialności za produkt nie ponosimy odpowiedzialności za szkody spowodowane przez nasz produkt, jeśli:

• produkt jest nieprawidłowo naprawiany.

• produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych przez producenta.

• produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.

• produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę. Bezpieczeństwo Definicje dotyczące bezpieczeństwa Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi. OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi. UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi. Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji. 304 429 - 004 - 15.11.2018Ogólne zasady bezpieczeństwa OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niezachowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć.

Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli nie ma pewności, w jaki sposób należy obsługiwać ten produkt w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z dealerem Husqvarna.

Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.

Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.

Nie pozwalać używać maszyny jakimkolwiek osobom, które nie zapoznały się i nie zrozumiały zawartości instrukcji obsługi.

Nie pozwalać dzieciom używać maszyny.

Nie pozwalać osobom nieznającym instrukcji używać maszyny.

Należy zawsze kontrolować osobę o ograniczonych możliwościach fizycznych lub umysłowych podczas używania produktu. Zawsze musi jej towarzyszyć odpowiedzialna osoba dorosła.

Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw nie może obsługiwać urządzenia Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.

Nie stosować uszkodzonego produktu.

Nie wolno dokonywać w maszynie zmian stanowiących

429 - 004 - 15.11.2018

305modyfikację jej oryginalnej wersji. Nie używać maszyny, jeżeli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany. Bezpieczeństwo miejsca pracy OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Usunąć obiekty, takie jak gałęzie, gałązki i kamienie z obszaru roboczego przed rozpoczęciem korzystania z maszyny.

Obiekty, które zderzają się z elementami tnącymi, mogą zostać wyrzucone i spowodować obrażenia osób i uszkodzenia przedmiotów. Osoby znajdujące się w pobliżu i zwierzęta powinny zachować bezpieczną odległość od maszyny.

Nigdy nie należy używać produktu w niesprzyjających warunkach np. we mgle, w deszczu, przy silnym wietrze, na silnym mrozie, gdy występuje ryzyko wyładowań atmosferycznych. Korzystanie z maszyny w niesprzyjających warunkach lub w wilgotnych czy mokrych lokalizacjach jest męczące. Niesprzyjające warunki pogodowe mogą stworzyć niebezpieczne warunki, takie jak śliskie powierzchnie.

Należy uważać na osoby, przedmioty i sytuacje, które mogą uniemożliwiać bezpieczną obsługę maszyny.

Należy zwracać uwagę na przeszkody, takie jak korzenie, kamienie, gałązki, dziury i doły. Wysoka trawa może zasłaniać przeszkody.

Koszenie trawy na pochyłościach może być niebezpieczne. Nie należy używać maszyny na pochyłościach terenu przekraczających 15°.

Należy używać maszyny, prowadząc ją w poprzek zbocza. Nie należy jeździć w górę i w dół zbocza.

Zachować ostrożność podczas zbliżania się do narożników lub innych obiektów, które mogą ograniczać widoczność. Pracuj bezpiecznie OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać maszyny wyłącznie do przycinania trawników. Nie jest dozwolone wykorzystanie maszyny do innych zadań.

Stosuj środki ochrony osobistej. Patrz Środki

• Należy zawsze wiedzieć, jak szybko wyłączyć silnik w razie awarii.

Nie używać urządzenia podczas deszczu ani w wilgotnym otoczeniu. Dostanie się wody do wnętrza urządzenia zwiększa ryzyko porażenia prądem.

Nie należy obsługiwać maszyny, jeśli ostrze oraz wszystkie pokrywy nie zostały prawidłowo zamocowane. Nieprawidłowo zamocowane ostrze może się obluzować i spowodować obrażenia.

Należy upewnić się, że ostrze nie uderza w żadne obiekty, takie jak kamienie czy korzenie. Może to spowodować uszkodzenie ostrza oraz wygięcie wału silnika. Zgięta oś powoduje silne wibracje oraz bardzo wysokie zagrożenie obluzowaniem ostrza.

Jeśli ostrze uderzy w jakikolwiek obiekt lub jeśli wystąpią wibracje, należy natychmiast wyłączyć maszynę. Wyłącz silnik, przekręć kluczyk bezpieczeństwa do położenia „0” i wyjmij akumulator. Należy sprawdzić maszynę pod kątem uszkodzeń. Należy naprawić uszkodzenia lub zlecić przeprowadzenie naprawy przez autoryzowany punkt serwisowy.

Nigdy nie należy na stałe przymocowywać uchwytu hamulca silnikowego do uchwytu podczas pracy silnika.

Maszynę należy ustawić na stabilnej, płaskiej powierzchni i ją uruchomić. Należy upewnić się, że ostrza nie uderzają w podłoże lub inne przedmioty.

Podczas obsługi maszyny zawsze należy stać za nią.

Podczas obsługi maszyny należy upewnić się, że wszystkie koła dotykają podłoża oraz trzymać na kierownicy obie dłonie. Ręce i stopy należy trzymać z dala od obracających się noży.

Nie przechylać produktu, kiedy uruchomiony jest silnik.

Należy zachować ostrożność podczas ciągnięcia maszyny do tyłu.

Nigdy nie należy podnosić maszyny przy włączonym silniku. Jeśli konieczne jest podniesienie urządzenia, należy najpierw wyłączyć silnik, przekręcić kluczyk bezpieczeństwa do położenia „0” i wyjąć akumulator.

429 - 004 - 15.11.2018

307• Nie należy poruszać się do tyłu podczas obsługi maszyny.

Podczas poruszania się po obszarach bez trawy, na przykład po żwirowych, kamiennych lub asfaltowych ścieżkach, należy wyłączyć silnik.

Nie należy biegać z maszyną przy włączonym silniku. Podczas obsługi maszyny zawsze należy poruszać się chodem.

Przed zmianą wysokości koszenia należy wyłączyć silnik. Nigdy nie należy wykonywać regulacji przy uruchomionym silniku.

Nigdy nie należy pozostawiać maszyny poza zasięgiem wzroku przy włączonym silniku. Należy wyłączyć silnik i upewnić się, że narzędzia tnące nie obracają się. Instrukcje bezpieczeństwa dotyczące obsługi Środki ochrony osobistej OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Środki ochrony osobistej nie eliminują całkowicie ryzyka odniesienia obrażeń, natomiast ograniczają ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dealera przy wyborze odpowiedniego sprzętu.

Należy używać mocnego, przeciwpoślizgowego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso.

Stosować wytrzymałe, długie spodnie.

W razie potrzeby, na przykład podczas mocowania, badania czy czyszczenia narzędzi tnących, stosować rękawice ochronne. Zespoły zabezpieczające na urządzeniu OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie należy używać maszyny z uszkodzonymi urządzeniami zabezpieczającymi.

• Regularnie przeprowadzać kontrole urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone, skontaktować się z warsztatem obsługi technicznej Husqvarna. Sprawdzanie osłony modułu tnącego Osłona modułu tnącego ogranicza drgania urządzenia i obniża ryzyko odniesienia obrażeń od ostrza.

• Zbadać osłonę modułu tnącego, aby upewnić się, że nie nosi ona znamion uszkodzenia, takich jak pęknięcia. Kluczyk bezpieczeństwa Kluczyk bezpieczeństwa znajduje się pod pokrywą akumulatora. Kluczyk bezpieczeństwa służy do podłączenia akumulatora, który zasila silnik.

• Uruchomić i wyłączyć silnik, aby przeprowadzić kontrolę kluczyka bezpieczeństwa.

• Jeżeli kluczyk bezpieczeństwa działa prawidłowo, silnik uruchomi się tylko po przekręceniu kluczyka w położenie 1. (Rys. 17)

429 - 004 - 15.11.2018Uchwyt hamulca silnika

Uchwyt hamulca silnika zatrzymuje silnik. Po zwolnieniu uchwytu hamulca silnika następuje wyłączenie silnika. Aby przeprowadzić kontrolę hamulca silnika, należy uruchomić silnik, a następnie zwolnić uchwyt hamulca silnika. Jeśli silnik nie wyłączy się w czasie 3 sekund, autoryzowany punkt serwisowy Husqvarna powinien wyregulować hamulec silnika. (Rys. 18) Sprawdzanie zabezpieczenia przed niepożądanym uruchomieniem Skontrolować zabezpieczenie przed niepożądanym uruchomieniem urządzenia, aby upewnić się, że zapobiega ono uruchomieniu silnika.

1. Pchnąć dźwignię hamulca silnika w stronę drążka

sterującego. Zabezpieczenie przed niepożądanym uruchomieniem urządzenia zatrzymuje ruch.

2. Popchnąć zabezpieczenie przed niepożądanym

uruchomieniem na zewnątrz. (Rys. 19)

3. Zwolnić zabezpieczenie przed niepożądanym

uruchomieniem urządzenia, aby upewnić się, że powróci do swojego położenia wyjściowego. Zasady bezpieczeństwa związane z akumulatorem OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać akumulatorów Husqvarna wyłącznie do zasilania powiązanych produktów Husqvarna. Aby uniknąć obrażeń, nie należy używać akumulatora jako źródła zasilania innych produktów.

Nie korzystać z baterii jednorazowego użytku.

Ryzyko porażenia prądem. Nie przykładać zacisków akumulatora do kluczy, monet, śrub lub innych metalowych przedmiotów. Może to spowodować zwarcie akumulatora.

Nie wkładać żadnych przedmiotów do szczelin powietrznych akumulatora.

Chronić akumulator przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą i otwartym płomieniem. Akumulator może wybuchnąć i spowodować oparzenia i/lub oparzenia chemiczne.

Akumulator należy chronić przed deszczem i wodą.

Akumulator należy chronić przed działaniem mikrofal i wysokiego ciśnienia.

Nie próbować rozbierać ani rozbijać akumulatora.

Jeśli doszło do wycieku z akumulatora, unikać kontaktu cieczy ze skórą i oczami. W przypadku dotknięcia cieczy przemyć skórę dużą ilością wody i zgłosić się do lekarza.

Akumulator można użytkować w zakresie temperatur od -10°C do 40°C.

Do czyszczenia akumulatora ani ładowarki nie należy używać wody. Patrz Czyszczenie produktu na stronie 315

309• Nie należy używać wadliwego ani uszkodzonego akumulatora.

Przechowywać akumulatory z dala od metalowych przedmiotów, takich jak gwoździe, monety czy biżuteria. Zasady bezpieczeństwa w czasie obsługi ładowarki OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Używać ładowarki QC jedynie do ładowania akumulatorów wymiennych Husqvarna.

Istnieje ryzyko porażenie prądem i zwarcia. Nie wkładać żadnych przedmiotów do szczelin wentylacyjnych ładowarki. Nie należy podejmować prób rozmontowania ładowarki. Nie zwierać końcówek ładowarki metalowymi przedmiotami. Należy korzystać z zatwierdzonego gniazda zasilania.

Niniejszy produkt podczas pracy wytwarza pole elektromagnetyczne. W pewnych okolicznościach pole to może zakłócać pracę aktywnych lub pasywnych implantów medycznych. Przed użyciem tego produktu osoby z wszczepionym implantem medycznym powinny skonsultować się z lekarzem i producentem implantu w celu ograniczenia ryzyka poważnych lub śmiertelnych obrażeń.

Należy regularnie sprawdzać, czy przewód zasilający ładowarki do akumulatora nie jest uszkodzony i popękany.

Nie podnosić ładowarki do akumulatora za przewód zasilający. Aby odłączyć ładowarkę do akumulatora od gniazda, wyciągnąć wtyczkę. Nie ciągnąć z przewód.

Uważać, aby przewód zasilający i przedłużacze nie stykały się z wodą, olejem ani nie dotykały ostrych krawędzi. Uważać także, aby przewód nie został zakleszczony w drzwiach, furtkach, płotach itp. Może to spowodować, że ładowarka znajdzie się pod napięciem.

Do czyszczenia ładowarki nie należy używać wody.

Ładowarka do akumulatora może być używana przez dzieci, które przekroczyły 8 rok życia, oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych bądź umysłowych lub nie posiadające odpowiedniego

429 - 004 - 15.11.2018doświadczenia i wiedzy, jeśli

są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania ładowarki i rozumieją wiążące się z nią zagrożenia. Dzieci nie mogą bawić się ładowarką do akumulatora. Dzieci nie mogą bez nadzoru czyścić urządzenia ani przeprowadzać jego konserwacji.

Nie należy ładować akumulatorów nieprzeznaczonych do ładowania.

Nie używać ładowarki do akumulatora w pobliżu łatwopalnych materiałów lub materiałów, które mogą powodować korozję. Ładowarki nie należy przykrywać. W razie zauważenia dymu lub ognia należy odłączyć ładowarkę od źródła zasilania.

Nie należy używać wadliwej lub uszkodzonej ładowarki do akumulatora.

Należy ładować akumulator wyłącznie wewnątrz budynku, w pomieszczeniu z dobrym przepływem powietrza i z dala od światła słonecznego. Nie ładować akumulatora w wilgotnym otoczeniu. Instrukcje bezpieczeństwa dotyczące konserwacji OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

Aby zapobiec przypadkowemu włączeniu w trakcie prac konserwacyjnych, należy przekręcić kluczyk bezpieczeństwa w położenie „0” i wyjąć akumulator. Przed rozpoczęciem prac konserwacyjnych odczekać co najmniej 5 s.

Prace konserwacyjne należy wykonywać w prawidłowy sposób, aby zwiększyć żywotność produktu i zmniejszyć ryzyko wypadków. Wykonanie profesjonalnych napraw należy zlecić autoryzowanemu punktowi serwisowemu. Więcej informacji można uzyskać w najbliższym punkcie serwisowym.

Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi. Większe i bardziej skomplikowane prace muszą być wykonywane w autoryzowanym punkcie serwisowym.

Podczas obsługi osprzętu tnącego należy zakładać

429 - 004 - 15.11.2018 311specjalistyczne rękawice.

Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

Aby uzyskać jak najlepsze efekty i zapewnić bezpieczeństwo, należy utrzymywać krawędzie tnące naostrzone i czyste.

Regularnie oddawać urządzenie do autoryzowanego punktu serwisowego w celu jego kontroli i dokonania koniecznych regulacji lub napraw.

Wymienić uszkodzone, zużyte lub zniszczone części.

Należy przestrzegać instrukcji wymiany akcesoriów. Używać wyłącznie akcesoriów od producenta urządzenia.

Gdy urządzenie nie jest użytkowane, należy przechowywać produkt, akumulator i ładowarkę z dala od siebie, w suchym i zamkniętym pomieszczeniu. Upewnić się, że dzieci ani osoby niepowołane nie mogą uzyskać dostępu do produktu, akumulatora ani ładowarki. Montaż Wstęp OSTRZEŻENIE: Przed montażem produktu należy przeczytać rozdział dotyczący bezpieczeństwa. OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie montażu, należy przekręcić kluczyk zabezpieczający w położenie „0”, wyjąć akumulator i odczekać przynajmniej 5 s. Montaż uchwytu sterowniczego

1. Poluzować dolne pokrętła.

2. Przesunąć pokrętła do dolnych końców rowków po

lewej i prawej stronie produktu. (Rys. 20)

3. Ustawić wysokość uchwytu w jedną z 2 dostępnych

4. Przesunąć pokrętła w górę w kierunku uchwytu aż

do zatrzaśnięcia. (Rys. 21)

5. Dokręcić do końca pokrętła.

Montaż pojemnika na trawę

1. Przymocować ramę pojemnika na trawę do worka na

trawę tak, aby sztywna część worka znajdowała się na dole. Upewnić się, że uchwyt ramy znajduje się na górze worka na trawę. (Rys. 22)

2. Zamocować dolną część ramy pojemnika na trawę w

rowku na spodzie pojemnika na trawę.

3. Przymocować worek do ramy pojemnika na trawę za

pomocą zacisków. (Rys. 23)

4. Unieść tylną pokrywę.

5. Zamocować zbiornik na trawę do górnej krawędzi

6. Włożyć dolną część pojemnika na trawę do kanału

otworu wylotowego trawy. (Rys. 24) Montaż wkładki mulczującej (akcesorium)

1. Unieść tylną pokrywę i wyjąć pojemnik na trawę.

2. Zamontować wkładkę rozdrabniającą w kanale

otworu wylotowego. (Rys. 25)

3. Wymienić ostrze na ostrze mulczujące, dostarczane

w zestawie do mulczowania. Patrz Dane techniczne LC 247Li, LC 347VLi na stronie 318

312 429 - 004 - 15.11.2018Obsługa Wstęp OSTRZEŻENIE: Przed użyciem urządzenia należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Ustawienie kosiarki w pozycji roboczej

1. Złożyć uchwyt do pozycji pionowej. (Rys. 26)

2. Przesunąć pokrętła w górę w kierunku uchwytu aż

do zatrzaśnięcia. (Rys. 21)

3. Dokręcić do końca pokrętła.

Regulacja wysokości koszenia Można ustawiać 6 różnych wysokości koszenia.

1. Przesunąć dźwignię wysokości koszenia w dół w

celu zmniejszenia wysokości koszenia.

2. Przesunąć dźwignię wysokości koszenia do góry w

celu zwiększenia wysokości koszenia. (Rys. 27) UWAGA: Nie należy ustawiać zbyt niskiej wysokości koszenia. Ostrza mogą uderzyć w podłoże, jeśli powierzchnia trawnika nie jest równa. Akumulator OSTRZEŻENIE: Przed rozpoczęciem korzystania z akumulatora należy przeczytać ze zrozumieniem rozdział poświęcony bezpieczeństwu. Należy również przeczytać uważnie instrukcję obsługi dołączoną do akumulatora i ładowarki. Stan akumulatora Na wyświetlaczu pokazywane są informacje o stanie naładowania akumulatora i sygnalizowane ewentualne problemy. Stan naładowania akumulatora jest wyświetlany przez 5 s po wyłączeniu urządzenia lub po naciśnięciu przycisku wskaźnika akumulatora. W przypadku wystąpienia błędu włącza się symbol ostrzegawczy na akumulatorze. Patrz Akumulator na stronie 316

(Rys. 28) Diody LED Stan akumulatora Świecą się wszystkie di- ody LED. W pełni naładowany (75– 100%). Świecą się diody LED 1, LED 2, LED 3. Poziom naładowania aku- mulatora 50–75%. Diody LED Stan akumulatora Świecą się diody LED 1, LED 2. Poziom naładowania aku- mulatora 25–50%. Świeci się dioda LED 1. Poziom naładowania aku- mulatora: 0–25%. Miga dioda LED 1. Akumulator rozładowany. Naładuj akumulator. Ładowanie akumulatora Przed pierwszym użyciem należy naładować akumulator. W chwili dostawy do klienta akumulator jest naładowany jedynie w 30%. Uwaga: Ładowarka do akumulatora musi zostać podłączona do napięcia i częstotliwości wskazanych na tabliczce znamionowej. Akumulator nie ładuje się, gdy temperatura akumulatora przekracza 50°C. Przed rozpoczęciem ładowania ładowarka zmniejsza temperaturę akumulatora.

1. Podłączyć jeden koniec przewodu zasilającego

ładowarki do gniazda ładowarki.

2. Podłączyć drugi koniec przewodu zasilającego

ładowarki do gniazda sieciowego z uziemieniem. Dioda ładowarki błyśnie jeden raz na zielono. (Rys. 29)

3. Włóż akumulator do ładowarki. Kiedy akumulator jest

prawidłowo podłączony do ładowarki, włącza się na niej zielona dioda. (Rys. 30)

4. Akumulator jest całkowicie naładowany, gdy włączą

się wszystkie diody. Akumulator można ładować przez maks. 24 godziny.

5. Aby odłączyć ładowarkę od gniazda sieciowego,

należy ciągnąć za wtyczkę, a nie za przewód.

6. Akumulator należy wyjąć z ładowarki.

Stan ładowania akumulatora Akumulator litowo-jonowy Husqvarna można ładować i używać przy różnych poziomach naładowania. Akumulator nie jest uszkodzony. W pełni naładowany akumulator nie będzie się rozładowywał, nawet jeśli zostanie w ładowarce. Wyświetlacz LED Stan ładowania Miga dioda LED 1. 0–25% Dioda LED 1 świeci, a di- oda LED 2 miga. 25–50%

429 - 004 - 15.11.2018 313Wyświetlacz LED Stan ładowania

Diody LED 1 i LED 2 świecą, a dioda LED 3 mi- ga. 50–75% Diody LED 1, LED 2 i LED 3 świecą, a dioda LED 4 miga. 75–100% Świecą diody LED 1, LED 2, LED 3 i LED 4 Akumulator całkowicie na- ładowany Uruchamianie urządzenia

1. Umieścić naładowany akumulator w komorze

akumulatora nr 1 pod pokrywą akumulatora. Aby zapewnić dłuższy czas pracy, należy umieść drugi akumulator w komorze akumulatora nr 2.

2. Obrócić kluczyk bezpieczeństwa do położenia 1.

3. Należy pozostawać za maszyną.

4. Nacisnąć przycisk WŁ./WYŁ. (A) na panelu

sterowania. Zaświeci się zielona dioda LED (B). (Rys. 31) Po naciśnięciu przycisku WŁ. dwa słupki wskaźnika akumulatora włączą się, pokazując poziomy naładowania obu akumulatorów. Po 2-3 s zgaśnie wskaźnik dla akumulatora nieużywanego. Słupek używanego akumulatora pozostaje włączony przez dłuższy czas. (Rys. 32)

5. Poluzować opóźniacz rozruchu. (Rys. 19)

6. Pchnąć dźwignię hamulca silnika w stronę drążka

sterującego. (Rys. 33) Korzystanie z napędu kół (LC 347VLi)

• Pociągnąć dźwignię napędu w kierunku drążka sterującego, aby włączyć napęd. (Rys. 34)

• Za pomocą przycisków + i - na panelu sterowania można ustawić prędkość jazdy na jeden z 4 poziomów. (Rys. 35)

• Zwolnić dźwignię napędu, aby odłączyć napęd na przykład w sytuacji zbliżania się do przeszkody. Korzystanie z funkcji SavE Urządzenie wyposażone jest w funkcję oszczędzania akumulatora (SavE), która zapewnia dłuższy czas pracy.

1. Aby uruchomić funkcję, należy nacisnąć przycisk

SavE (A). Włączy się zielona dioda. (Rys. 36)

2. Ponowne naciśnięcie przycisku SavE wyłączy

funkcję. Zgaśnie zielona dioda (B). Funkcja SavE zostanie wyłączona automatycznie, jeśli okaże się, że stan podłoża wymaga zastosowania większej mocy. Funkcja SavE uruchomi się automatycznie, gdy tylko stan podłoża na to pozwoli. Funkcja dużego obciążenia Jeżeli urządzenie jest używane do ścinania mokrej lub długiej trawy, silnik automatycznie zwiększy prędkość obrotową. Silnik powróci do trybu standardowego, gdy wysokie obciążenie nie będzie już potrzebne. Zatrzymywanie urządzenia Urządzenie zatrzymuje się automatycznie, jeśli nie jest używane przez 10 min. Przed pozostawieniem produktu poza zasięgiem wzroku zawsze należy ustawić kluczyk bezpieczeństwa w położeniu 0.

1. Aby wyłączyć silnik, należy zwolnić uchwyt hamulca

2. Nacisnąć przycisk WŁ./WYŁ. (A) na panelu

sterowania. Zgaśnie zielona dioda (B). (Rys. 31)

3. Otworzyć pokrywę akumulatora i obrócić kluczyk

bezpieczeństwa w położenie „0”. (Rys. 37)

4. Aby wyjąć akumulator, należy nacisnąć dwa

przyciski zwalniające i go wyciągnąć. (Rys. 38)

5. Jeżeli poziom naładowania akumulatora jest niski,

należy go naładować. Aby uzyskać więcej informacji, patrz Ładowanie akumulatora na stronie 313

Uzyskiwanie dobrych rezultatów

• Używać zawsze dobrze naostrzonych ostrzy. Stępione ostrze daje nierównomierne rezultaty, a ścinana powierzchnia żółknie. Naostrzone ostrze zużywa również mniej energii niż ostrze stępione.

• Nie należy kosić więcej niż ⅓ długości trawy. Najpierw należy kosić przy użyciu dużej wysokości koszenia. Zbadać rezultaty i obniżyć wysokość koszenia do odpowiedniego poziomu. Jeśli trawa jest bardzo długa, w razie konieczności należy przejechać powoli i ściąć dwukrotnie.

• Kosić za każdym razem w różnych kierunkach, aby uniknąć powstawania pasów na trawniku. Koszenie trawy bez pojemnika na trawę i przystawki mulczującej

• Unieść tylną pokrywę i wyjąć pojemnik na trawę.

• Jeżeli zamontowana jest przystawka mulczująca lub nóż mulczujący, należy je wymontować.

• Przed przystąpieniem do używania urządzenia należy zamknąć tylną pokrywę. W trakcie pracy urządzenia ścięta trawa jest wyrzucana pod tylną pokrywą.

429 - 004 - 15.11.2018Przegląd

Wstęp OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie. Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych. Jeśli dany dealer nie jest autoryzowanym punktem serwisowym, poproś sprzedawcę o informacje na temat najbliższego autoryzowanego punktu serwisowego. Plan konserwacji Odstępy pomiędzy konserwacjami obliczane są w oparciu o codzienne wykorzystanie produktu. Odstępy te ulegają zmianie, jeśli maszyna nie jest użytkowana codziennie. W przypadku konserwacji oznaczonych gwiazdką *, patrz instrukcje w Zespoły zabezpieczające na urządzeniu na stronie 308

Każde użycie Co mies- iąc Co se- zon Przeprowadzenie ogólnego przeglądu X Wyczyszczenie maszyny X Sprawdzić zabezpieczenie przed niepożądanym uruchomieniem.* X Sprawdzić, czy urządzenia zabezpieczające są sprawne.* X Kontrola osprzętu tnącego X Sprawdzić osłonę cięcia.* X Sprawdzić uchwyt hamulca silnika.* X Sprawdzić, czy przycisk WŁ./WYŁ. działa poprawnie i jest sprawny. X Sprawdzić akumulator pod kątem uszkodzeń. X Sprawdzić naładowanie akumulatora. X Sprawdzić, czy przyciski zwalniające akumulator działają prawidłowo oraz czy blokują go na miejscu w urządzeniu.

Sprawdzić, czy ładowarka nie jest uszkodzona oraz czy działa prawidłowo. X Sprawdzić połączenia pomiędzy akumulatorem a urządzeniem. Sprawdzić rów- nież połączenie pomiędzy akumulatorem a ładowarką.

Połączenie Bluetooth Produkt jest wyposażony w łączność Bluetooth. Aby uzyskać więcej informacji, porozmawiaj ze swoim sprzedawcą Husqvarna lub dowiedz się więcej na stronie www.husqvarna.com. Dioda pod symbolem Bluetooth włącza się, gdy połączenie z urządzeniem jest aktywne. (Rys. 39) Przegląd ogólny

• Należy upewnić się, że nakrętki i śruby maszyny są dokręcone.

• Upewnić się, że przewody urządzenia nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu. Czyszczenie produktu

• Plastikowe części należy czyścić czystą i suchą ściereczką.

• Do czyszczenia urządzenia nie należy używać wody. Woda mogłaby dostać się do akumulatora lub silnika i wywołać zwarcie lub uszkodzenie urządzenia.

• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.

• Nie polewać silnika bezpośrednio wodą.

• W celu usunięcia liści, trawy i brudu należy użyć szczotki.

429 - 004 - 15.11.2018 315Kontrola osprzętu tnącego

OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia, należy przekręcić kluczyk zabezpieczający do położenia 0, wyjąć akumulator i odczekać przynajmniej 5 s. OSTRZEŻENIE: W trakcie konserwacji narzędzi tnących należy korzystać z rękawic ochronnych. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

1. Należy skontrolować, czy osprzęt tnący nie jest

uszkodzony bądź pęknięty. Zawsze wymieniać uszkodzony osprzęt tnący.

2. Obejrzeć ostrze i upewnić się, że nie jest

uszkodzone lub stępione. Uwaga: Po ostrzeniu ostrze należy wypoziomować. Ostrzenie, wymiana i poziomowanie ostrza winno zostać przeprowadzone przez centrum serwisowe. W przypadku uderzenia w przeszkodę, która zatrzymuje maszynę, należy wymienić uszkodzone ostrze. Pozwolić, aby przedstawiciel serwisowy oszacował, czy ostrze można naostrzyć czy wymienić. Demontaż i wymiana ostrza

1. Zablokować ostrze przy użyciu drewnianego bloku.

2. Wymontować śrubę ostrza.

4. Skontrolować wspornik ostrza oraz śrubę ostrza pod

5. Skontrolować wał silnika, aby upewnić się, że nie

6. Podczas mocowania nowego ostrza należy

skierować zakrzywione końce ostrza ku osłonie osprzętu tnącego. (Rys. 41)

7. Upewnić się, że ostrze jest wyrównane względem

środka wału silnika.

8. Zablokować ostrze przy użyciu drewnianego bloku.

Zamocować podkładkę sprężynową i dokręcić śrubę oraz podkładkę momentem dokręcania wynoszącym 23–28 Nm. (Rys. 42)

9. Obracać ostrzem za pomocą ręki i sprawdzić, czy

obraca się swobodnie. OSTRZEŻENIE: Nosić solidne rękawice ochronne. Ostrze jest bardzo ostre i może łatwo doprowadzić do skaleczenia.

10. Uruchomić maszynę w celu przetestowania ostrza.

Jeśli ostrze nie zostało zamontowane prawidłowo, maszyna będzie wibrować lub rezultaty koszenia będą niezadowalające. Rozwiązywanie problemów Akumulator Dioda na akumula- torze Możliwe usterki Możliwe działania Miga zielona dioda Napięcie akumulatora jest niskie Naładuj akumulator. Patrz Ładowanie akumulatora na stronie 313

Miga dioda błędu Akumulator jest słaby Naładuj akumulator. Patrz Akumulator na stronie

Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska Akumulator można użytkować w zakresie temper- atur od -10°C do 40°C. Przepięcie Sprawdzić, czy napięcie sieciowe jest takie, jak podano na tabliczce znamionowej na urządzeniu. Akumulator należy wyjąć z ładowarki. Odczekać 5 s i spróbować ponownie naładować akumulator. Jeśli problem utrzymuje się, skontaktować się z autoryzowanym punktem serwisowym. Dioda błędu jest włąc- zona Zbyt wysoka różnica między ogniwa- mi (1 V). Skontaktować się z autoryzowanym punktem ser- wisowym. 316 429 - 004 - 15.11.2018Ładowarka Dioda na ładowarce Możliwe usterki Możliwe działania Miga dioda błędu Temperatura środowiska pracy jest zbyt wysoka lub zbyt niska Ładowarkę akumulatora można użytkować w zakresie temperatur od 5°C do 40°C. Dioda błędu jest włączona Skontaktować się z autoryzowanym punktem serwiso- wym Panel sterowania W przypadku wystąpienia problemów innych niż opisane w tej sekcji skontaktuj się z punktem serwisowym. Klawiatura Kod błędu (liczba błysków) Możliwe usterki Możliwe działania Miga dioda LED błędu 3 Silnik jest przeciążony. Zwiększyć wysokość koszenia. Patrz Regulacja wysokości koszenia na stronie

5 Prędkość obrotowa silnika spada zbyt mocno i silnik wy- łącza się. 10 Sterownik silnika jest zbyt gor- ący. Wyłączyć silnik i poczekać, aż ostygnie. 2 Ostrze jest zablokowane Aby uniknąć niezamierzonego urucho- mienia, należy przekręcić kluczyk zabez- pieczający w położenie 0, wyjąć akumu- lator i odczekać przynajmniej 5 s. Up- ewnić się, że ostrze może się swobodnie obracać. Jeśli problem utrzymuje się, skontaktować się z autoryzowanym punktem serwisowym. 9 Błąd akumulatora lub brak sygnału z akumulatora Prawidłowo umieścić akumulator w ur- ządzeniu i sprawdzić złącze akumula- tora. Jeśli miga dioda błędu na akumula- torze, patrz Akumulator na stronie 313

Urządzenie wyłąc- za się. 8 Akumulator jest słaby Naładuj akumulator. Patrz Ładowanie akumulatora na stronie 313

0 Błąd złącza akumulatora Sprawdzić złącze akumulatora. Transport, przechowywanie i utylizacja Wstęp OSTRZEŻENIE: Aby uniknąć niezamierzonego uruchomienia w trakcie transportu, należy przekręcić kluczyk zabezpieczający w położenie „0”, wyjąć akumulator i odczekać przynajmniej 5 s. Ustawienie kosiarki w pozycji transportowej

1. Poluzować dolne pokrętła.

2. Przesunąć pokrętła do dolnych końców rowków po

lewej i prawej stronie produktu. (Rys. 20)

3. Złożyć rękojeść do przodu. (Rys. 43)

4. Wymontować pojemnik na trawę.

• Przepisy dotyczące towarów niebezpiecznych mają zastosowanie do dołączonych akumulatorów litowo- jonowych.

• W przypadku transportu komercyjnego należy przestrzegać specjalnych wymagań umieszczonych na opakowaniu i etykietach.

429 - 004 - 15.11.2018 317• W trakcie przygotowywania urządzenia do transportu

należy upewnić się, że postępuje się zgodnie z przepisami dotyczącymi materiałów niebezpiecznych. Mogą obowiązywać również lokalne przepisy.

• Zawsze wyjmować akumulator na czas transportu.

• Na złączach akumulatora należy przykleić taśmę i upewnić się, że akumulator nie może się przemieszczać w trakcie transportu.

• W trakcie transportu urządzenie należy zamocować. Przechowywanie

• Zawsze wyjmować akumulator do przechowania.

• Aby uniknąć wypadków, upewnić się, że akumulator jest odłączony od produktu podczas przechowywania.

• Akumulator należy trzymać w zamkniętym i suchym miejscu.

• Akumulator i ładowarkę należy trzymać w suchym miejscu, w którym nie występuje wilgoć ani mróz.

• Na czas przechowywania odłączyć akumulator od ładowarki.

• Nie przechowywać akumulatora w miejscu, gdzie może występować elektryczność statyczna. Nie przechowywać akumulatora w metalowym pojemniku.

• Akumulator należy przechowywać w temperaturze od 5°C do 25°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Ładowarkę należy przechowywać w temperaturze od 5°C do 45°C, w miejscu osłoniętym przed działaniem promieni słonecznych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy upewnić się, że poziom naładowania akumulatora wynosi 30%–50%.

• Urządzenie, akumulator i ładowarkę należy trzymać w zamkniętym pomieszczeniu, niedostępnym dla dzieci ani osób nieupoważnionych.

• Przed odstawieniem urządzenia na dłuższe przechowywanie należy je wyczyścić oraz przeprowadzić pełny przegląd. Utylizacja Symbole znajdujące się na urządzeniu oraz na opakowaniu informują o tym, że nie wolno traktować go jak zwykłego odpadu domowego. Musi ono zostać oddane do odpowiedniego punktu pobierania surowców wtórnych, zajmującego się przetwarzaniem urządzeń elektrycznych oraz elektronicznych. Przekazując produkt w odpowiednie miejsce, pomagasz przeciwdziałać jego potencjalnemu negatywnemu wpływowi na środowisko naturalne i ludzi. Aby uzyskać więcej informacji na temat recyklingu niniejszego produktu, skontaktować się z urzędem miasta lub gminy, przedsiębiorstwem gospodarki komunalnej albo punktem sprzedaży, w którym produkt został kupiony. (Rys. 44) Dane techniczne Dane techniczne LC 247Li, LC 347VLi LC 247Li LC 347VLi Napęd noży Typ silnika BLDC (bezszczotkowy) 36

BLDC (bezszczotkowy) 36

Prędkość silnika – SavE, obr./min 2600 2600 Prędkość silnika – nominalna, obr./min 3000 3000 Prędkość silnika – duże obciążenie, obr./min 3500 3500 Moc silnika – maks., kW 1,2 1,2 Moc silnika – nominalna, kW 0,75 0,75 Silnik napędowy Moc silnika – nominalna, kW ND. 0,25 Prędkość chodu, km/h ND. 3,0–4,5 Poziomy regulacji prędkości ND. 4 Waga 318 429 - 004 - 15.11.2018LC 247Li LC 347VLi Ciężar bez akumulatora (kg) 24 26 Akumulator

Typ akumulatora Akumulatory z serii Husq- varna Akumulatory z serii Husq- varna Czas pracy na akumulatorze Czas pracy akumulatora, min, (swobodna praca) z ak- tywną funkcją SavE, z jednym akumulatorem Husqvarna 5,2 Ah (Bli200).

Czas pracy akumulatora, min. (swobodna praca) w trybie standardowym, z jednym akumulatorem Husqvarna 5,2 Ah (Bli200).

Zmierzony poziom mocy akustycznej, w dB(A) 92 92 Poziom głośności, gwarantowana moc akustyczna [L

Poziom ciśnienia akustycznego przy uchu operatora, dB(A)

0,42 0,42 Koszenie Wysokość cięcia, mm 20–75 mm 20–75 mm Szerokość koszenia, cm 47 47 Ostrze Zbierające 590 59 34-10 Zbierające 590 59 34-10 Pojemność pojemnika na trawę, w litrach 55 55 Zatwierdzone akumulatory Typ Pojemność aku- mulatora, Ah Napięcie, V Masa, funty/kg BLi20 Litowo-jonowy 4,0 36 2,6/1,2 BLi150 Litowo-jonowy 4,2 36 2,8/1,3 BLi200 Litowo-jonowy 5,2 36 2,8/1,3

W celu uzyskania najlepszych wyników zalecany jest akumulator Husqvarna BLi200.

Emisję hałasu do otoczenia zmierzono jako moc akustyczną (L

), zgodnie z dyrektywą WE 2000/14/WE.

Odnotowane dane dla ciśnienia akustycznego mają typowe rozproszenie statystyczne (odchylenie standar- dowe) w wysokości 1,2 dB (A).

Odnotowane dane dla poziomu wibracji mają typowe rozproszenie statystyczne (odchylenie standardowe) w wysokości 0,2 m/s

. Norma dot. drgań EN 60335-2-77:2017, rozdział 20.105

429 - 004 - 15.11.2018 319Zatwierdzone ładowarki obsługujące określone aku-

mulatory, BLi Napięcie wejś- ciowe, V Częstotliwość,

Moc, W QC80 100-240 50-60 100 QC330 100-240 50-60 330 320 429 - 004 - 15.11.2018Deklaracja zgodności WE Deklaracja zgodności WE Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel.: +46-36-146500, oświadcza, że kosiarka Husqvarna LC247Li, LC347VLi , począwszy od roku 2017, są zgodne z przepisami zawartymi w DYREKTYWIE RADY

• z dnia 8 czerwca 2011 roku, „dotyczącej ograniczenia użycia określonych substancji niebezpiecznych” 2011/65/UE.

• z 17 maja 2006 r. „dotyczącej maszyn” 2006/42/WE

• z 26 lutego 2014 roku, „dotyczącej kompatybilności elektromagnetycznej” 2014/30/UE

• z 8 maja 2000 roku, „dotyczącej emisji hałasu do otoczenia” 2000/14/WE Informacje dotyczące emisji hałasu podano w rozdziale „Dane techniczne”. Zostały zastosowane następujące normy: EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015 Jeśli nie podano inaczej, wymienione powyżej normy to najnowsze opublikowane wersje. Jednostka notyfikowana: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, United Kingdom przeprowadziła ocenę zgodności zgodnie z załącznikiem VI dyrektywy 2000/14/WE i wystawiła certyfikat o numerze:71429 Huskvarna, 2017-12-01 Claes Losdal, menedżer ds. rozwoju/produkty ogrodowe (autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentację techniczną)
