Tipo de producto	Cortacésped eléctrico de empuje con tracción
Marca	Husqvarna
Modelo	LC347VLi
Ancho de corte	47 cm
Altura de corte	20 a 75 mm, ajustable en 6 niveles
Capacidad del recolector	55 litros
Motor	BLDC sin escobillas 36 V
Potencia máxima del motor	1,2 kW
Velocidad del motor (nominal)	3 000 rpm
Tipo de batería	Iones de litio Husqvarna 36 V (ej. BLi200 5,2 Ah)
Autonomía (con SavE y batería 5,2 Ah)	Hasta 43 minutos
Peso (sin batería)	26 kg
Tracción de las ruedas	Sí, 4 velocidades (3,0 - 4,5 km/h)
Función SavE	Modo de ahorro de energía para prolongar la autonomía
Nivel de potencia sonora garantizado	93 dB(A)
Nivel de presión sonora en el oído	79 dB(A)
Vibraciones (mango)	0,42 m/s²
Índice de protección	IPX1 (protección contra gotas de agua)
Seguridad	Llave de seguridad, mango de freno motor, antirranque, botón ON/OFF
Mantenimiento	Limpieza sin agua, inspección regular de la cuchilla y de los dispositivos de seguridad
Accesorios compatibles	Kit de mulching, cargador QC80/QC330

Preguntas frecuentes - LC347VLi HUSQVARNA

¿Cómo arrancar el cortacésped LC347VLi?

Coloque una batería cargada, gire la llave de seguridad a 1, presione el botón ON/OFF, suelte el antirranque, luego empuje el mango de freno motor hacia el manillar.

¿Cuál es la autonomía de la batería?

Con una batería Husqvarna BLi200 (5,2 Ah) y la función SavE activada, la autonomía puede alcanzar hasta 43 minutos. En modo estándar, alrededor de 30 minutos.

¿Cómo ajustar la altura de corte?

Utilice el mando de ajuste de altura de corte (palanca). Muévalo hacia abajo para disminuir la altura, hacia arriba para aumentarla. 6 niveles disponibles de 20 a 75 mm.

¿Qué hacer si el cortacésped vibra anormalmente?

Detenga inmediatamente el motor, gire la llave a 0, retire la batería. Verifique que la cuchilla no esté dañada o desequilibrada. Reemplace la cuchilla si es necesario. Si las vibraciones persisten, contacte a un taller autorizado.

¿Cómo mantener la cuchilla?

Inspeccione regularmente la cuchilla para detectar daños o desgaste. Use guantes de protección. Para retirar la cuchilla, bloquéela con un bloque de madera, retire el perno. Afile o reemplace si es necesario. Apriete el perno a 23-28 Nm.

¿Puedo usar el cortacésped sin recolector de césped?

Sí, levante la cubierta trasera y retire el recolector. El césped será expulsado por la parte trasera. Asegúrese de que la cubierta trasera esté bien cerrada antes de usar.

¿Cómo activar la función SavE?

Presione el botón SavE en el panel de control. El LED verde se enciende. Esta función reduce la velocidad del motor para ahorrar batería. Se desactiva automáticamente en caso de carga pesada.

¿Qué hacer si la batería no se carga?

Verifique que la temperatura esté entre -10 °C y 40 °C para la batería, y entre 5 °C y 40 °C para el cargador. Controle las conexiones. Si el LED de error parpadea, consulte los códigos de error en el manual. Contacte a un agente autorizado si el problema persiste.

¿Cómo almacenar el cortacésped en invierno?

Retire la batería y almacénela a 5-25 °C, cargada entre 30% y 50%. Limpie el cortacésped, doble el mango en posición de transporte. Conserve en un lugar seco y cerrado fuera del alcance de los niños.

¿Qué accesorios están disponibles?

Kit de mulching (obturador y cuchilla específica) para triturar el césped como fertilizante. Baterías y cargadores compatibles: BLi20, BLi150, BLi200 y cargadores QC80, QC330.

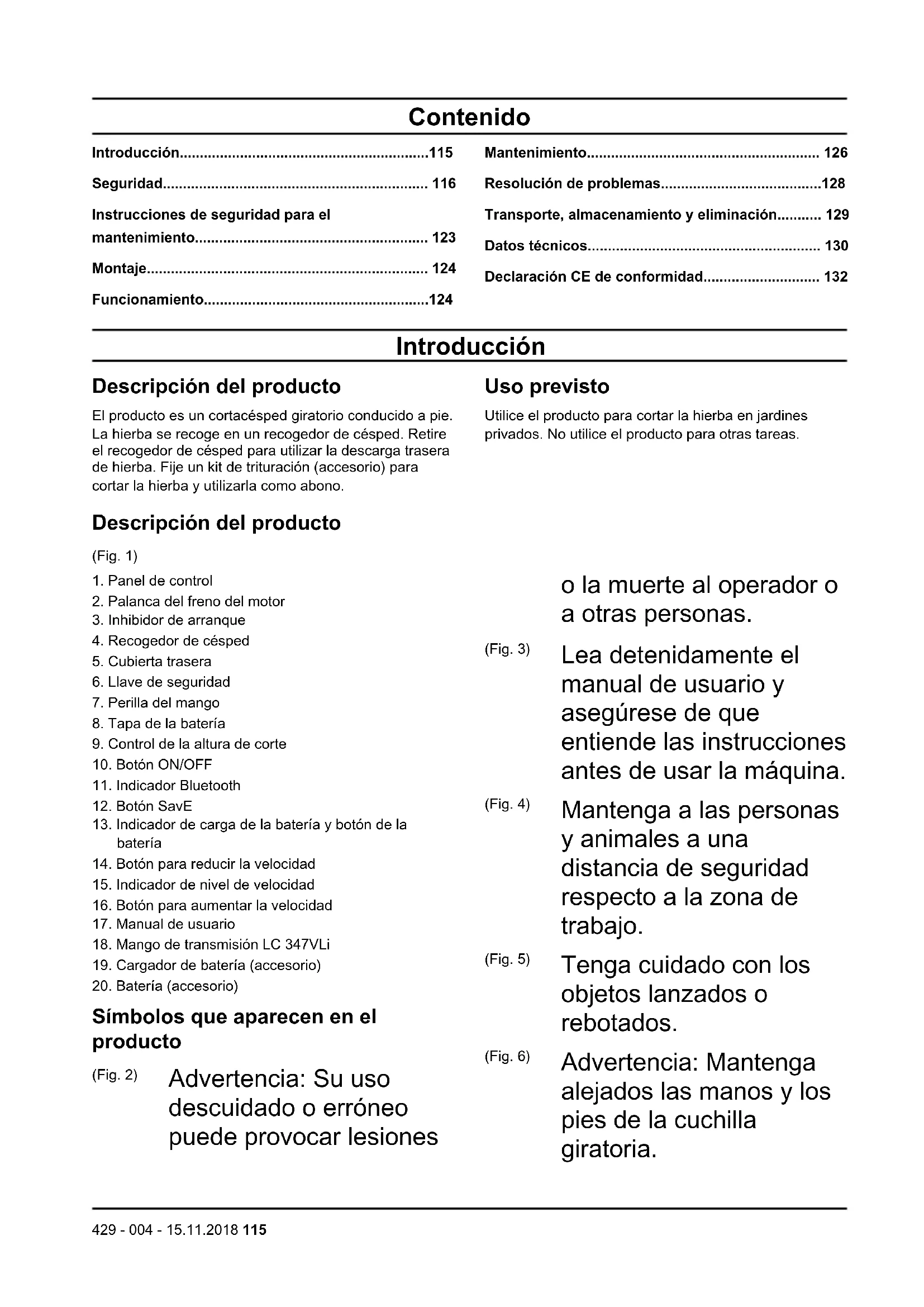

MANUAL DE USUARIO LC347VLi HUSQVARNA

Instrucciones de seguridad para el

mantenimiento 123

Montaje. 124

Funcionamiento. 124

Mantenimiento. 126

Resolución de problemas. 128

Transporte, almacenamiento y eliminación. 129

Datos técnicos. 130

Declaración CE de conformidad. 132

Introducción

Descripción del producto

El producto es un cortacésped giratorio conducido a pie. La hierba se recoge en un recogedor de césped. Retire el recogedor de césped para usar la descarga trasera de hierba. Fije un kit de trituración (accesorio) para cortar la hierba y utilizarla como abono.

Uso previsto

Utilice el producto para cortar la hierba en jardines privados. No utilice el producto para otras áreas.

Descripción del producto

(Fig. 1) 1. Panel de control 2. Palanca del freno del motor 3. Inhibidor de arranque 4. Recogedor de césped 5. Cubierta trasera 6. Llave de seguridad 7. Perilla del mango 8. Tapa de la batería 9. Control de la altura de corte 10. Botón ON/OFF 11. Indicador Bluetooth 12. Botón SavE 13. Indicador de energía y botón de la batería 14. Botón para reducir la velocidad 15. Indicador de nivel de velocidad 16. Botón para aumentar la velocidad 17. Manual de usuario 18. Mango de transmisión LC 347VLi 19. Cargador de batería (accesorio) 20. Batería (accesorio)

Símbolos que aparecen en el producto

(Fig. 2) Advertencia: Su uso descuidado o erróneo puede provocar lesiones

(Fig. 3)

o la muerte al operador o a otras personas.

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

(Fig. 4)

Mantenga a las personas y animales a una distancia de seguridad respecto a la zona de trabajo.

(Fig. 5)

Tenga cuidado con los objetos lanzados o rebotados.

(Fig. 6)

Advertencia: Mantenga alejados las manos y los pies de la cuchilla giratoria.

(Fig. 7) Advertencia: Mantenga alejados las manos y los pies de las piezas giratorias. (Fig. 8) Retire la llave de seguridad antes de llevar a cabo trabajos de reparación o mantenimiento. (Fig. 9) IPX1 - protegido contra goteo (Fig. 10) No exponer a la lluvia (Fig. 1) El producto cumple con las directivas CE vigentes.

(Fig. 12) Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones del producto se indican en el capítulo «Datos técnicos» y en la etiqueta.

(Fig. 16) Procedimiento de arranque: presione el botón ON/OFF, suelte el inhibidor de arranque, presione la palanca del freno del motor.

(Fig. 13) Suelte la palanca del freno del motor para detenerlo.

(Fig. 14) Lento

(Fig. 15) Rápido

Nota: Los demás símbolos/etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en algunos mercados.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.
• El producto no se ha reparado en un centro de servicios autorizado o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las advertencias, precauciones y notas se utilizan para resaltar la calidad de la información.

ADVERTENCIA: Indica un riesgo de lesiones o incluso de muerte del usuario o de las personas cercanas si no se respetan las instrucciones del manual.

PRECAUCIÓN: Indica un riesgo de daños en el producto, otros materiales o el área

adyacente si no se respetan las instrucciones del manual.

Nota: Se usa para proporcionar más información necesaria en una situación determinada.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Este producto es una herramienta peligrosa si se usa incorrectamente o si no se tiene cuidado. Puede causar lesiones graves o incluso la muerte si no se siguen las instrucciones de seguridad.
• Este producto genera un campo electromagnético durante su funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de que se den situaciones que provoquen lesiones graves o letales, las personas que utilicen implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.
• Proceda siempre con cuidado y utilice siempre el sentido común. Si no está seguro de cómo manejar el producto en una situación especial, pare y consulte con su distribuidor Husqvarna antes de continuar.
• Debe tenerse en cuenta que el operador será responsable de los accidentes que involucren a otras personas o a su propiedad.
• Mantenga el producto limpio. Asegúrese de que pueda leer claramente las etiquetas. No permita que un niño maneje el producto. No permita que nadie maneje el producto sin conocer las instrucciones.
• Si una persona con discapacidad física o mental usa el producto, asegúrese de supervisarla en todo momento. Debe haber presente en todo momento una persona mayor de edad responsable. No utilice el producto si está cansado, enfermo o si se encuentra bajo los efectos de alcohol, drogas o medicamentos. Esto tiene un efecto negativo en su visión, vigilancia, coordinación y capacidad de decisión. No utilice el producto si está defectuoso. No modifique este producto ni lo utilice si pueda haber sido modificado por otras personas.

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Retire objetivos tales como ramas, palos y piedras de la zona de trabajo antes de usar el producto.
• Los objetivos que golpeen contra el equipo de corte pueden salir despedidos y causar daños a personas y objetivos. Mantenga a las personas y los animales a una distancia de seguridad respecto al producto. No utilice el producto en condiciones climáticas desfavorables, como niebla, lluvia, viento fuerte, frío intenso y riesgo de relámpagos. El uso del producto en condiciones climáticas desfavorables o en entornos húmedos o mojados produce mucho cansancio. El mal tiempo puede causar condiciones peligrosas, como superficies resbaladizas.
• Preste atención a las personas, objetos y situaciones que puedan impedir el funcionamiento seguro del producto. Tenga cuidado con los posibles obstáculos, como raíces, piedras, ramas, hoyos

y zanjas. El césped crecido suele esconder obstáculos.

• Cortar el césped en pendientes puede resultar peligroso. No utilice el producto en pendientes de más de 15° .
• Utilice el producto a lo largo de las laderas de las pendientes. No se desplace hacia arriba y hacia abajo.
• Tenga cuidado cuando se acerque a esquinas y objetos escondidos que puedan bloquear su camino de visión.

Seguridad en el trabajo

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice este producto para cortar solamente césped. No está permitido utilizar el producto para otras tareas.
• Utilice el equipo de protección personal. Consulte la sección Equipo de protección personal en la página 120.
• Asegúrese de saber cómo detener el motor rápidamente en caso de emergencia. No utilice el producto bajo la lluvia ni en ambientes húmedos. El riesgo de sacudida eléctrica aumenta si entra agua en el producto.
• No utilice el producto a menos que la cuchilla y todas las cubiertas estén fijadas

correctamente. Una cuchilla fijada incorrectamente puede soltarse y provocar daños personales.

Asegúrese de que la cuchilla no golpee nunca objetos, como piedras y raíces. Esto puede causar daños a la cuchilla y doblar el eje del motor. Un eje doblado causa vibraciones excesivas y un riesgo muy alto de que la cuchilla se suelte. Si la cuchilla choca con algún objeto o si se producen vibraciones, pare el producto inmediatamente. Detenga el motor, gire la llave de seguridad a la posición 0 y retire la batería. Examine el producto para comprobar si presenta daños. Repare los daños o lleve el producto a un taller de servicios autorizado para realizar la reparación. No acople la palanca del freno del motor permanentemente al manillar cuando el motor está encendido. - Ponga el producto en una superficie plana y estable, y arránquelo. Asegúrese de que la cuchilla no entre en contacto con el suelo u otros objetos. - Manténgase siempre detrás del producto durante su uso.

• Mientras utilice el producto, mantenga todas las ruedas apoyadas en el suelo y las dos manos en el manillar. Mantenga alejados las manos y los pies de las cuchillas giratorias. No incline el producto con el motor en marcha.
• Tenga cuidado cuando tire del producto hacia atrás.
• Nunca levante el producto con el motor en marcha. Si tiene que levantar el producto, en primer lugar detenga el motor, gire la llave de seguridad a la posición 0 y retire la batería. No camine mientras utiliza el producto. Detenga el motor cuando se desplace por áreas sin hierba, por ejemplo, caminos de grava, piedra y asfalto. No corra con el producto con el motor en marcha. Camine siempre mientras utiliza el producto.
• Detenga el motor antes de cambiar la altura de corte. Nunca realice ajustes con el motor en marcha. No deje el producto desatendido con el motor en marcha. Pare el motor y asegúrese de que el equipo de corte no gire.

Instrucciones de seguridad para el funcionamiento

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones en caso de accidente. Deje que el distribuidor le ayude a seleccionar el equipo adecuado.
• Utilice botas o zapatos de trabajo antideslizantes. No utilice calzado abierto ni vaya descalzo.
• Utilice pantalones largos gruesos.
• Utilice guantes protectores cuando sea necesario, por ejemplo, para el montaje, inspección o limpieza del equipo de corte.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.
• Realice una comprobación de los dispositivos de seguridad con frecuencia. Si los dispositivos de seguridad están defectuosos, hable con su taller de servicios Husqvarna.

Comprobación de la cubierta del equipo de corte

La cubierta del equipo de corte disminuye las vibraciones en el producto y el riesgo de lesiones provocadas por la cuchilla.

• Examine la cubierta de corte para asegurarse de que no haya daños como, por ejemplo, grietas.

Llave de seguridad

La llave de seguridad se encuentra debajo de la tapa de la batería. La llave de seguridad conecta la batería que suministra electricidad al motor.

• Arranque y detenga el motor para realizar una comprobación de la llave de seguridad.
• Si la llave de seguridad funciona correctamente, el motor solo arranca cuando la llave está en la posición 1.

(Fig. 17)

Palanca del freno del motor

La maneta del freno del motor detiene el motor. Cuando se suelta la maneta del freno del motor, el motor se para.

Para realizar una comprobación del freno del motor, arranque el motor y luego suelte la maneta del freno del motor. Si el motor no se detiene en 3 segundos, lleve el producto a un taller de servicio Husqvarna autorizado para realizar el ajuste del freno del motor.

(Fig. 18)

Para examinar el inhibidor de arranque

Compruebe el inhibidor de arranque para verificar que evita el funcionamiento del motor.

1. Empuje la palanca del freno del motor hacia el manillar. El inhibidor de arranque impide el movimiento.
2. Empujé el inhibidor de arranque hacia fuera. (Fig. 19)
3. Suelte el inhibidor de arranque y asegúrese de que regresa a su posición inicial.

Seguridad de la batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice solamente pilas recargables Husqvarna como fuente de alimentación para los productos Husqvarna relacionados. Para evitar lesiones, no utilice la batería

como fuente de alimentación de otros dispositivos.

No utilice baterías no recargables. - Riesgo de descarga eléctrica. No conecte los terminales de la batería a llaves, monedas, tornillos u otros objetos metálicos. Esto puede provocar un cortocircuito en la batería. No coloque objetos en las ranuras de ventilación de la batería. - Mantenga la batería lejos de la luz directa del sol, de fuentes de calor o de llamas abiertas. La batería puede explotar y provocar quemaduras graves y/o quemaduras químicas. - Mantenga la batería resguardada de la lluvia y la humedad. - Mantenga la batería lejos de microondas y fuentes de alta presión. No intente desmontar o romper la batería. Si se produce una fuga en la batería, no permita que el líquido entre en contacto con el cuerpo ni con los ojos. Si toca el líquido, limpie el área con abundante agua y busque asistencia médica.

• Utilice la batería con temperaturas de entre -10 °C y 40 °C. No limpie la batería o el cargador con agua. Consulte Limpieza del producto en la página 127. No utilice una batería defectuosa o dañada.
• Guarde la batería alejada de objetos metálicos, como clavos, monedas o joyas.

Seguridad del cargador de la batería

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Utilice solamente cargadores de baterías QC para cargar las baterías de repuesto Husqvarna. Riesgo de sacudida eléctrica o cortocircuito. No coloque objetos en las ranuras de ventilación del cargador. No intente desmontar el cargador de batería. No conecte los terminales del cargador a objetos metálicos. Utilice una toma de corriente homologada.
• Este producto genera un campo electromagnético durante el funcionamiento.
• Este campo magnético puede, en determinadas circunstancias, interferir con

implantes médicos activos o pasivos. Para reducir el riesgo de que se den condiciones que provocarán lesiones graves o letales, las personas que utilicen implantes médicos deben consultar con su médico y con el fabricante del implante antes de poner en marcha este producto.

• Compruebe con regularidad que el cable de alimentación del cargador de batería no está dañado ni agrietado.
• No levante el cargador de la batería tirando del cable de alimentación. Para desconectar el cargador de batería de la toma de corriente, tire del enchufe. No tire del cable de alimentación.
• Mantenga el cable de alimentación y los cables de empalme apartados de agua, aceite y cantos afilados. Proceda con cuidado para evitar que el cable se enganche en puertas, vallas o similares. De lo contrario, el cargador podría transmitir corriente. No limpie el cargador de la batería con agua.
• Los niños mayores de ocho años y las personas con

facultades físicas, psíquicas o sensoriales disminuidas, o sin la experiencia y los conocimientos necesarios pueden utilizar el cargador de batería si se les supervisa o instruye en lo que respecta al uso seguro del aparato y comprenden los peligros existentes. Los niños no deben jugar con el cargador de batería. Los niños no deben llevar a cabo la limpieza ni el mantenimiento del usuario sin supervisión.

No intente cargar baterías no recargables en el cargador de la batería. - No utilice el cargador de batería cerca de materiales inflamables o corrosivos. No cubra el cargador. Desenchufe el cargador de batería en caso de humareda o incendio. No utilice un cargador de batería defectuoso o dañado. - Solo cargue la batería en interiores si se encuentra en una estancia con buena ventilación y lejos de la luz solar directa. No cargue la batería en un entorno húmedo.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Para evitar el arranque accidental durante el mantenimiento, gire la llave de seguridad a la posición 0 y retire la batería. Espere al menos 5 segundos antes de empezar los trabajos de mantenimiento. Realice los trabajos de mantenimiento correctamente para aumentar la vida útil del producto y reducir el riesgo de accidentes. Deje que un taller de servicio homologado haga las reparaciones profesionales. Póngase en contacto con su taller de servicio más cercano para obtener más información. Realice únicamente las tareas de mantenimiento que figuran en este manual de usuario. Los problemas de mayor envergadura deben realizarlos un taller de servicio autorizado.
• Utilice guantes resistentes al utilizar el equipo de corte. La

cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

• Mantenga los bordes cortantes afilados y limpios para obtener los mejores resultados con la máxima seguridad.
• Diríjase a su taller de servicios para que examine el producto regularmente y para que realice ajustes y reparaciones necesarios.
• Reemplace las piezas dañadas, desgastadas o rotas.
• Respete las instrucciones correspondientes al cambio de accesorios. Utilice únicamente los accesorios del fabricante.
• Cuando no esté en configuración, mantenga el producto, la batería y el cargador de batería en un lugar seco, interior y bajo llave. Asegúrese de que los niños y personas que no cuenten con autorización no puedan acceder al producto, la batería o el cargador de batería.

Montaje

Introducción

ADVERTENCIA: Antes de montar este producto, lea el capítulo sobre seguridad.

ADVERTENCIA: Para evitar un arranque accidental durante el montaje, gire la llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos.

Para montar el manillar

1. Afloje los mandos inferiores.
2. Mueva los mandos hacia el extremo inferior de las ranuras en el lado izquierdo y derecho del producto. (Fig. 20)
3. Ajuste la altura del manillar en una de las 2 posiciones disponibles.
4. Mueva los mandos hacia arriba, en dirección al manillar, hasta que finalice su recorrido y escuche un clic. (Fig. 21)
5. Apriete las ruedecillas por completo.

Para montar el recogedor de césped

1. Coloque el bastidor del recogedor de césped en la bolsa de hierba con la parte rígida de la bolsa en la

parte inferior. Mantenga el asa del bastidor en la parte superior de la bolsa para césped. (Fig. 22)

1. Coloque la parte inferior del bastidor del recogedor de césped en la ranura de la parte inferior del recogedor de césped.
2. Fije la bolsa para césped al bastidor del recogedor de césped con los clips. (Fig. 23)
3. Levante la cubierta trasera.
4. Encaje el recogedor de césped en el borde superior del chasis.
5. Coloque la parte inferior del recogedor de césped en el canal de descarga. (Fig. 24)

Para montar el triturador (accesorio)

1. Levante la cubierta trasera y extraiga el recogedor de césped.
2. Coloque el accesorio triturador en el canal de descarga. (Fig. 25)
3. Sustituya la cuchilla por una cuchilla trituradora que se suministra en el kit de trituración. Consulte la sección "Datos técnicos" para LC 247Li y LC 347VLi en la página 130.

Funcionamiento

Introducción

ADVERTENCIA: Antes de utilizar el producto, debe leer y entender el capítulo sobre seguridad.

Ajuste del producto en la posición de trabajo

1. Coloque el manillar en posición vertical. (Fig. 26)
2. Mueva los mandos hacia arriba, en dirección al manillar, hasta que finalice su recorrido y escuche un clic. (Fig. 21)
3. Apriete las ruedecillas por completo.

1. Mueva la palanca de altura de corte hacia abajo para reducir la altura de corte.
2. Mueva la palanca de altura de corte hacia arriba para aumentar la altura de corte. (Fig. 27)

PRECAUCIÓN: No ajuste la altura de corte demasiado baja. Las cuchillas pueden golpear el suelo si la superficie del césped no está nivelada.

Batería

ADVERTENCIA: Antes de usar la batería, debe leer y entender el capítulo sobre seguridad. También debe leer y comprender el manual de usuario de la batería y el cargador de la batería.

Estado de la batería

La pantalla muestra la capacidad restante de la batería y si hay algún problema con la batería. La hora de la batería se muestra durante cinco segundos después de apagar el producto o pulsar el botón del indicador de la batería. El indicador de advertencia de la batería se enciende cuando se produce un error. Consulte Batería en la página 128.

(Fig. 28)

Indicadores LED Estado de la bateria
Todos los LEDs están en-cendidos	Carga completa (75-100 %)
LED 1, LED 2 y LED 3 en-cendidos	La batería tiene una cargadel 50%-75 %
LED 1 y LED 2 encendi-dos	La batería tiene una cargadel 25%-50 %
LED 1 encendido La batería	tiene una cargadel 0%-25 %.
El LED 1 parpadea La batería	ía está descarga-da. Cargue la batería.

Para cargar la batería

Cargue la batería antes de utilizarla por primera vez. La batería solo tiene un 30% de energía cuando se entrega al cliente.

Nota: El cargador de la batería debe estar conectado a la tensión y la frecuencia indicadas en la placa de características.

La batería no se cargará si su temperatura es superior a 50 °C. El cargador de batería disminuye la temperatura de la batería antes de empezar a cargarse.

1. Conecte un extremo del cable de alimentación del cargador de batería a la toma de este último.
2. Conecte el otro extremo del cable de alimentación del cargador de batería a un enchufe de corriente con toma de tierra. El LED del cargador de batería parpadea de color verde una vez. (Fig. 29)
3. Coloque la batería en el cargador. La luz verde del cargador se enciende cuando la batería está conectada correctamente al cargador de batería. (Fig. 30)
4. Cuando todos los LEDs de la batería se hayan encendido, la batería está totalmente cargada. Cargue la batería durante un máximo de 24 horas.
5. Para desconectar el cargador de la toma de corriente, tire del enchufe, no del cable de alimentación.
6. Retire la batería del cargador.

Estado de la energía de la batería

Una batería de iones de litio de Husqvarna se puede cargar o utilizar sea cual sea su nivel de carga. La batería no sufre daños. La carga de una batería completamente cargada no se pierde aun cuando se deje en el cargador.

Indicadores LED	Estado de@carga
El LED 1 parpadea 0 %-25	%

Indicadores LED Estado de energia
LED 1 encendido y LED 2 parpadeando	25 %-50 %
LED 1 y LED 2 encendi-dos; LED 3 parpadeando.	50 %-75 %
LED 1, LED 2 y LED 3 en-cendidos; LED 4 parpa-deando.	75 %-100 %
LED 1, LED 2, LED 3 y LED 4 encendidos	Completamente cargada

Arranque del producto.

1. Coloque una batería cargada en el compartimento número 1 por debajo de la tapa de la batería. Para prolongar la autonomía, coloque una segunda batería cargada en el compartimento número 2.
2. Gire la llave de seguridad a 1. (Fig. 17)
3. Manténgase detrás del producto.
4. Pulse el botón de encendido/apagado (A) en el panel de control; el LED verde (B) se enciende. (Fig. 31) Al presionar el botón de encendido, las dos barras del indicador de la batería se encienden y muestran los niveles de las dos baterías. Al cabo de 2-3 segundos, el indicador del estado de la batería que no está en funcionamiento se apaga. La barra de la batería en funcionamiento se muestra durante más tiempo. (Fig. 32)
5. Afloje el inhibidor de arranque. (Fig. 19)
6. Empuje la maneta del freno del motor hacia el manillar. (Fig. 33)

Para usar la transmisión en las ruedas (LC 347VLi)

• Tire del mango de transmisión en la dirección del manillar para arrancar la transmisión. (Fig. 34)
• Pulse + y - en el panel de control para ajustar la velocidad de la transmisión en 4 pasos. (Fig. 35)
• Suelte el mango de transmisión para desacoplar la transmisión, por ejemplo, cuando se acerque a un obstáculo.

Para usar la función SavE

El producto cuenta con una función de ahorro de batería (SavE) que le permite funcionar durante más tiempo.

1. Pulse el botón SavE (A) para iniciar la función. El LED verde se enciende. (Fig. 36)
2. Pulse de nuevo el botón SavE para detener la función. El LED verde (B) se apaga.

La función SavE se detiene automáticamente si las condiciones del terreno requieren una mayor potencia. La función SavE se pone en marcha automáticamente cuando las condiciones del terreno lo permiten.

Función de energía alta

Cuando el producto corta hierba larga o húmeda, el motor aumenta automáticamente las revoluciones. El motor regresa al modo normal cuando no se necesitan cargas altas.

Para detener el producto

El producto se detiene automáticamente si no se utiliza durante 10 minutos. Apague siempre la llave de seguridad poniéndola en la posición 0 antes de dejar el producto fuera de la vista.

1. Suelte la maneta del freno del motor para detener el motor. (Fig. 18)
2. Pulse el botón de encendido/apagado (A) en el panel de control; el LED verde (B) se apaga. (Fig. 31)
3. Abra la tapa de la batería y gire la llave de seguridad hasta 0. (Fig. 37)
4. Para extraer la batería, presione los dos botones de liberación y tire de ella hacia afuera. (Fig. 38)
5. Cargue la batería si está baja. Para obtener más información, consulte "Para cargar la batería" en la página 125.

Para obtener un buen resultado

• Use siempre una cuchilla afilada. Una cuchilla roma proporciona un resultado irregular y la superficie de

corte de la hierba adquiere un tono amarillo. Una cuchilla afilada también utiliza menos energía que una cuchilla roma.

• No corte más de 1/2 de la longitud del césped. Corte primero con una altura de corte alta. Examine el resultado y baje la altura de corte al nivel que corresponda. Si la hierba está muy larga, vaya despacio y corte dos veces si es necesario.
• Corte en direcciones distintas cada vez para evitar crear rayas en el césped.

Para cortar el césped sin un recogedor de césped o un triturador instalado

• Levante la cubierta trasera y extraiga el recogedor de césped.
• Si hay un triturador y una cuchilla trituradora instalados, retírelos.
• Cierre la cubierta posterior antes de utilizar el producto.

Cuando se utiliza el producto, la hierba cortada se expulsa por debajo de la cubierta posterior.

Mantenimiento

Introducción

ADVERTENCIA: Antes de realizar cualquier trabajo de mantenimiento, debe leer y entender el capítulo sobre seguridad.

Para todos los trabajos de mantenimiento y reparación del producto, es necesaria una formación especial. Nosotros garantizamos que los trabajos de mantenimiento y reparación sean realizados por profesionales. Si su distribuidor no es un taller de

servicio, pídale información sobre el taller de servicio más cercano.

Programa de mantenimiento

Los intervalos de mantenimiento se calculan a partir del uso diario del producto. Los intervalos cambian si el producto no se usa a diario.

Para las tareas de mantenimiento identificadas con un *, consulte las instrucciones de Dispositivos de seguridad en el producto en la página 120.

	A cada uso	Mensual	Cada temporada
Inspeccion general X
Limpie el producto X
Realice una comprobacion del inhibitor del arranque * X
Compruebe que los dispositivos de seguridad del producto no estén defectuos *	X
Inspeccione el equipo de corte X
Examine la cubierta de corte * X
Realice una comprobación de la palanca del freno del motor * X
Asegúrese de que el botón de encendido/apagado funciona correctamente y que no está defectuoso	X
Examine la bateria en busca de posibles daños X
Compruebe la carga de la bateria X
Compruebe que los botones de liberación de la bateria funciona correctamente y que la bateria se acoplal al producto	X
Examine el cargador de la bateria para ver si está dañado y asegúrese de que funciona correctamente.		X
Examine las conexiones entre la bateria y el producto. Examine también la conexión entre la bateria y el cargador de bateria.			X

Conexión Bluetooth

Este producto cuenta con una conexión Bluetooth. Póngase en contacto con su distribuidor Husqvarna para obtener más información o entre en www.husqvarna.com. El LED situado bajo el símbolo de Bluetooth se enciende cuando está conectado al producto.

(Fig. 39)

Para realizar una inspección general

• Asegúrese de que las tuercas y los tornillos del producto estén bien apretados.
• Asegúrese de que los cables del producto no estén en una posición en la que puedan resultar dañados.

Limpieza del producto

• Limpie las piezas de plástico con un paño limpio y seco.
• No utilice agua para limpiar el producto. El agua puede entrar en la batería o el motor y causar un cortocircuito o daños en el producto.
• No utilice un equipo de limpieza a alta presión para limpiar el producto.
• No vierta agua directamente sobre el motor.
• Use un cepillo para retirar las hojas, la hierba y la suciedad.

Para inspeccionar el equipo de corte

ADVERTENCIA: Para evitar un arranque accidental, gire la llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos.

ADVERTENCIA: Utilice guantes protectores cuando realice el mantenimiento del equipo

de corte. La cuchilla está muy afilada y se pueden producir cortes con mucha facilidad.

1. Inspeccione el equipo de corte para comprobar si presenta daños o grietas. Sustituya siempre un equipo de corte dañado.
2. Inspeccione la cuchilla para comprobar si está dañada o roma.

Nota: Después de afilar la cuchilla, es necesario equilibrarla. El afilado, la sustitución y el equilibrado de la cuchilla deben realizarse en un centro de servicios. Si choca con un obstáculo que haga que el producto se pare, sustituya la cuchilla dañada. Lleve el producto a un centro de servicios, donde estimarán si la cuchilla puede afilarse o debe sustituirse.

Para retirar y sustituir la cuchilla

1. Bloquee la cuchilla con un bloque de madera. (Fig. 40)
2. Extraiga el tornillo de la cuchilla.
3. Desmonte la cuchilla.
4. Inspeccione el soporte de la cuchilla y el tornillo de la cuchilla para comprobar si presentan daños.
5. Inspeccione el eje del motor para asegurarse de que no está doblado.
6. Cuando instale la cuchilla nueva, colóquela con los extremos en ángulo en dirección a la cubierta de corte. (Fig. 41)
7. Asegúrese de que la cuchilla quede alineada con el centro del eje del motor.
8. Bloquee la cuchilla con un bloque de madera. Coloque la arandela elástica, y apriete el perno y la arandela con un par de 23-28 Nm. (Fig. 42)
9. Mueva la cuchilla en distintas direcciones manualmente y compruebe que gira libremente.

Resolución de problemas

Batería

Indicador LED de la bateria	Posibles errors Procedimiento posible
El LED verde parpadea La tensión de la bateria es baja Cargue	La batería. Consulte Para cargas la batería en la página 125.
El LED de error parpa-dea	La batería está baja Cargue la bateria.	Consulte Batería en la página 128.
	La temperatura en el entorno de trabajo es demasiado alta o demasiado baja	Utilice la batería con temperaturas de entre -10 °C y 40 °C.
	Sobretensión Compruebe que la tensión de la red electrónica sea la misma que la que figura en la placá de característica del producto.	Retire la batería del carrgador. Espere 5 seguidos y vuelva a intentar cargas la bateria. Si el problema persististe, dirijase a un taller de servicios oficial.
El LED de error está en-cendido	Demosiada diferencia de célula (1 V)	Acuda a un taller de serviceo autorizzato.

Cargador de baterías

LED del cargador de bateria	Posibles erros Procedimiento	possible
El LED de error para padea	La energia en el entorno de trabajo esblemado alta o de misado bajo	Utilice el cargador de bateria con temperatas de entre 5 °C y 40 °C.
El LED de error está encendido		Acuda a un taller de serviceo autorizzato

Panel de control

Si observa problemas distintos de los que se indican en esta sección, póngase en contacto con su taller de servicios.

Teclado Córdigo de	error (Número de des- tellos)	Posibles errors Posible acci- ón
El LED de error parpadea	3 El producto está s obrecarga- do	Aumente la alta de corte. Consulte Paraaabstarlaaltoirdcorte enla pági- na124.
	5 El régimen del mot or de- scienda demasiado y el motor se detiene
	10 El control del mot or está de- masiado caliente	Detenga el motor y espere hasta que se haya enfiado
	2 La cucilla está bloqueada. Para evitar un arranque aaccidental, gire la llave de seguidad hasta la posición 0, retire la batería y espere al menos 5 se- gundos. Asegürese de que la cucilla puede girar libremente. Si el problema persiste, dirijase a un taller de servicios oficial
	9 Error de batería o ausencia de Signals de la batería	Coloque la batería en el producto correc- tamente y examine el conductor de la ba- tería. Si el LED de error de la batería parpadea, consulte Batería en la网页 124.
El producto se de- tiene	8 La batería está ba a Cargue la batería. Consulte	Para cargar la batería en la网页 125.
	0 Fallo del conductor de la bate- ria	Examine el conductor de la batería

Transporte, almacenamiento y eliminación

Introducción

ADVERTENCIA: Para evitar un arranque imprevisto durante el transporte, gire la llave de seguridad hasta la posición 0, retire la batería y espere al menos 5 segundos.

Para plegar el producto en la posición de transporte

1. Afloje los mandos inferiores.
2. Mueva los mandos hacia el extremo inferior de las ranuras en el lado izquierdo y derecho del producto. (Fig. 20)
3. Doble el mango hacia delante. (Fig. 43)
4. Retire el recogedor de césped.

Transporte

• Las disposiciones de la legislación sobre mercancías peligrosas se aplican a las baterías de iones de litio incluidas en el producto.
• Para los transportes comerciales, se deben acatar los requisitos especiales sobre embalajes y etiquetas.
• Asegúrese de que se cumplan las disposiciones sobre materiales peligrosos cuando prepare el producto para su transporte. Se pueden aplicar las regulaciones locales.
• No olvide extraer la batería para el transporte.
• Coloque cinta aislante en los conectores de la batería y asegúrese de que la batería no se desplace durante el transporte.
• Fije el producto durante el transporte.

Almacenamiento

• Extraiga siempre la batería para el almacenamiento.
• Para evitar accidentes, asegúrese de que la batería no está conectada al producto durante el almacenamiento.
• Mantenga el cargador de batería en un lugar cerrado y seco.
• Mantenga la batería y el cargador de batería en un lugar seco donde no haya humedad ni escarcha.
• Cuando guarde la batería, desconéctela del cargador.
• No almacene la batería en lugares donde pueda generarse electricidad estática. No guarde la batería en una caja metálica.
• Conserve la batería en un lugar con una temperatura entre 5 °C y 25 °C y alejada de la luz solar.
• Conserve el cargador de batería en un lugar con una temperatura entre 5 °C y 45 °C y alejada de la luz solar.
• Asegúrese de que la batería está cargada al 30% - 50% antes de guardarla durante largos periodos de tiempo.
• Mantenga el producto, la batería y el cargador de batería en un lugar bajo llave fuera del alcance de los niños y de personas sin autorización.
• Limpie el producto y realice un mantenimiento completo antes de almacenarlo durante un periodo de tiempo prolongado.

Eliminación

Los símbolos del producto o del embalaje del producto indican que este producto no puede desecharse como residuo doméstico. Debe enviarse a una estación de reciclaje apropiada para la recuperación de piezas eléctricas y electrónicas.

Si se asegura de que se trata este producto correctamente, puede ayudar a contrarrestar el posible impacto negativo para el medio ambiente y las personas que podría darse por una gestión incorrecta de los residuos del mismo. Si desea información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento, el servicio de recogida de basuras o la tienda donde lo adquirió.

(Fig. 44)

Datos técnicos LC247Li, LC347VLi

	LC 247Li LC 347VLi
Motor de corte
Tipo de motor BLDC (sin cepillo) 36 V BLDC (sin cepillo) 36 V
Velocidad del motor - SavE, rpm 2600 2600
Velocidad del motor - nominal, rpm 3000 3000
Régimen del motor -arga alta, rpm 3500 3500
Salida del motor - max. kW 1,2 1,2
Salida del motor - nominal, kW 0,75 0,75
Motor de actionamento
Salida del motor - nominal, kW N/P 0,25
Velocidad de movimiento, km/h N/P 3,0-4,5
Niveles de ajuste de velocidad N/P 4
Peso
Peso sin batería, kg 24 26
Bateria \( ^{25} \)
Tipo de batería	Serie con batería Husqvar-na	Serie con batería Husqvar-na
Duración de la batería
Autonomena de la batería, min., (funcionamente continuo) con modo SavE activado, con una batería Husqvarna de 5,2 Ah (Bli200).	43	43
Autonomía de la batería, min., (funcionalmente continuo) con modo estándar activado, con una batería Husqvarna de 5,2 Ah (Bli200).	30 30
Emissiones de ruido 26
Nivel de potencia acústica medida, dB(A) 92 92
Nivel de potencia acústica garantizo LWA dB(A) 93 93
Niveles acústicos 27
Nivel de presión sonora en el oído del operario, dB (A) 79	79
Niveles de vibraciones 28
Manillar, m/s2	0,42 0,42
Tronzado
Altura de corte, mm 20-75 mm 20-75 mm
Anchura de corte, cm 47 47
Cuchilla Recogedora 590 59 34-10 Recogedora 590 59 34-10
Capacidad del recogedor, litros 55 55

Baterías homologadas Tipo Capacidad de la batería, Ah		Tensión, V Peso, lb/kg
BLi20 lones de litio 4,0	36	2,6/1,2
BLi150	lones de litio	4,2
BLi200	lones de litio	5,2

Cargadores de baterías homologados para las bate- rías什么样as, BLi	Tensión de en-trada, V	Frecuencia, Hz	Potencia, W
QC80	100-240	50-60	100
QC330	100-240	50-60	330

Declaración CE de conformidad

Husqvarna AB, SE-561 82 Huskvarna (Suecia), tel.: [phone], declara que el cortacésped

Husqvarna LC247Li, LC347VLi del año 2017 y siguientes cumple los requisitos expuestos en la DIRECTIVA DEL CONSEJO:

• del 8 junio de 2011 sobre la "restricción de utilización de determinadas sustancias peligrosas" 2011/65/UE.
• de 17 de mayo de 2006 "relativa a máquinas", 2006/42/CE.
• de 26 de febrero de 2014 "relativa a compatibilidad electromagnética", 2014/30/UE.
• de 8 de mayo de 2000 "relativa a emisiones sonoras en el entorno", 2000/14/CE.

Para obtener información respecto a las emisiones sonoras, consulte la sección sobre datos técnicos.

Se han aplicado las normas siguientes:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN 62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

Si no se indica lo contrario, las normas anteriormente indicadas constituyen las últimas versiones publicadas.

Organismo notificado: 0359, Intertek Testing and Certification Ltd. Davy Avenue, Knowlhill, Milton Keynes, MK5 8NL, United Kingdom ha efectuado la evaluación de conformidad con el Anexo VI de la Directiva 2000/14/CE y ha emitido un certificado con el número: 71429

Huskvarna, 2017-12-01

Claes Losdal, Director de desarrollo/productos para el jardín (representante autorizado de Husqvarna AB y responsable de la documentación técnica).

Seguridad en el lugar de trabajo

• Retire objetos como ramas, ramitas y piedras del área de trabajo antes de utilizar el producto. Los objetos que golpean el equipo de corte pueden ser proyectados y causar daños.

dañado ni presente fisuras.

accesorios. Utilice únicamente los accesorios suministrados por el fabricante.
