Tip produs	Mașină de tuns iarba electrică, cu împingere și antrenare
Marcă	Husqvarna
Model	LC347VLi
Lățime de tăiere	47 cm
Înălțime de tăiere	20 până la 75 mm, reglabilă pe 6 niveluri
Capacitatea colectorului	55 litri
Motor	BLDC fără perii 36 V
Putere motor maximă	1,2 kW
Viteza motorului (nominală)	3.000 rot/min
Tip baterie	Lithium-ion Husqvarna 36 V (ex. BLi200 5,2 Ah)
Autonomie (cu SavE și baterie 5,2 Ah)	Până la 43 de minute
Greutate (fără baterie)	26 kg
Antrenarea roților	Da, 4 viteze (3,0 - 4,5 km/h)
Funcția SavE	Mod de economisire a energiei pentru prelungirea autonomiei
Nivel de putere sonoră garantat	93 dB(A)
Nivel de presiune sonoră la ureche	79 dB(A)
Vibrații (mâner)	0,42 m/s²
Indice de protecție	IPX1 (protecție împotriva picăturilor de apă)
Siguranță	Cheie de siguranță, mâner de frână motor, anti-pornire, buton ON/OFF
Întreținere	Curățare fără apă, inspectarea regulată a lamei și a dispozitivelor de siguranță
Accesorii compatibile	Kit de mulching, încărcător QC80/QC330

Întrebări frecvente - LC347VLi HUSQVARNA

Cum se pornește mașina de tuns iarba LC347VLi ?

Plasați o baterie încărcată, rotiți cheia de siguranță pe 1, apăsați butonul ON/OFF, eliberați anti-pornirea, apoi împingeți mânerul de frână motor spre ghidon.

Care este autonomia bateriei ?

Cu o baterie Husqvarna BLi200 (5,2 Ah) și funcția SavE activată, autonomia poate ajunge până la 43 de minute. În mod standard, aproximativ 30 de minute.

Cum se reglează înălțimea de tăiere ?

Folosiți comanda de reglare a înălțimii de tăiere (manetă). Deplasați-o în jos pentru a reduce înălțimea, în sus pentru a o mări. 6 niveluri disponibile de la 20 la 75 mm.

Ce trebuie făcut dacă mașina de tuns iarba vibrează anormal ?

Opriți imediat motorul, rotiți cheia pe 0, scoateți bateria. Verificați ca lama să nu fie deteriorată sau dezechilibrată. Înlocuiți lama dacă este necesar. Dacă vibrațiile persistă, contactați un atelier autorizat.

Cum se întreține lama ?

Inspectați regulat lama pentru a detecta deteriorări sau uzură. Folosiți mănuși de protecție. Pentru a scoate lama, blocați-o cu un bloc de lemn, scoateți șurubul. Ascuțiți sau înlocuiți dacă este necesar. Strângeți șurubul la 23-28 Nm.

Pot folosi mașina de tuns iarba fără colector de iarbă ?

Da, ridicați capacul din spate și scoateți colectorul. Iarba va fi ejectată în spate. Asigurați-vă că capacul din spate este bine închis înainte de utilizare.

Cum se activează funcția SavE ?

Apăsați butonul SavE pe panoul de comandă. LED-ul verde se aprinde. Această funcție reduce viteza motorului pentru a economisi bateria. Se dezactivează automat în caz de sarcină mare.

Ce trebuie făcut dacă bateria nu se încarcă ?

Verificați ca temperatura să fie între -10 °C și 40 °C pentru baterie și între 5 °C și 40 °C pentru încărcător. Controlați conexiunile. Dacă LED-ul de eroare clipește, consultați codurile de eroare din manual. Contactați un agent autorizat dacă problema persistă.

Cum se depozitează mașina de tuns iarba iarna ?

Scoateți bateria și depozitați-o la 5-25 °C, încărcată între 30% și 50%. Curățați mașina de tuns iarba, pliați mânerul în poziție de transport. Păstrați într-un loc uscat și încuiat, la distanță de copii.

Ce accesorii sunt disponibile ?

Kit de mulching (obturator și lamă specifică) pentru a măcina iarba în îngrășământ. Baterii și încărcătoare compatibile: BLi20, BLi150, BLi200 și încărcătoare QC80, QC330.

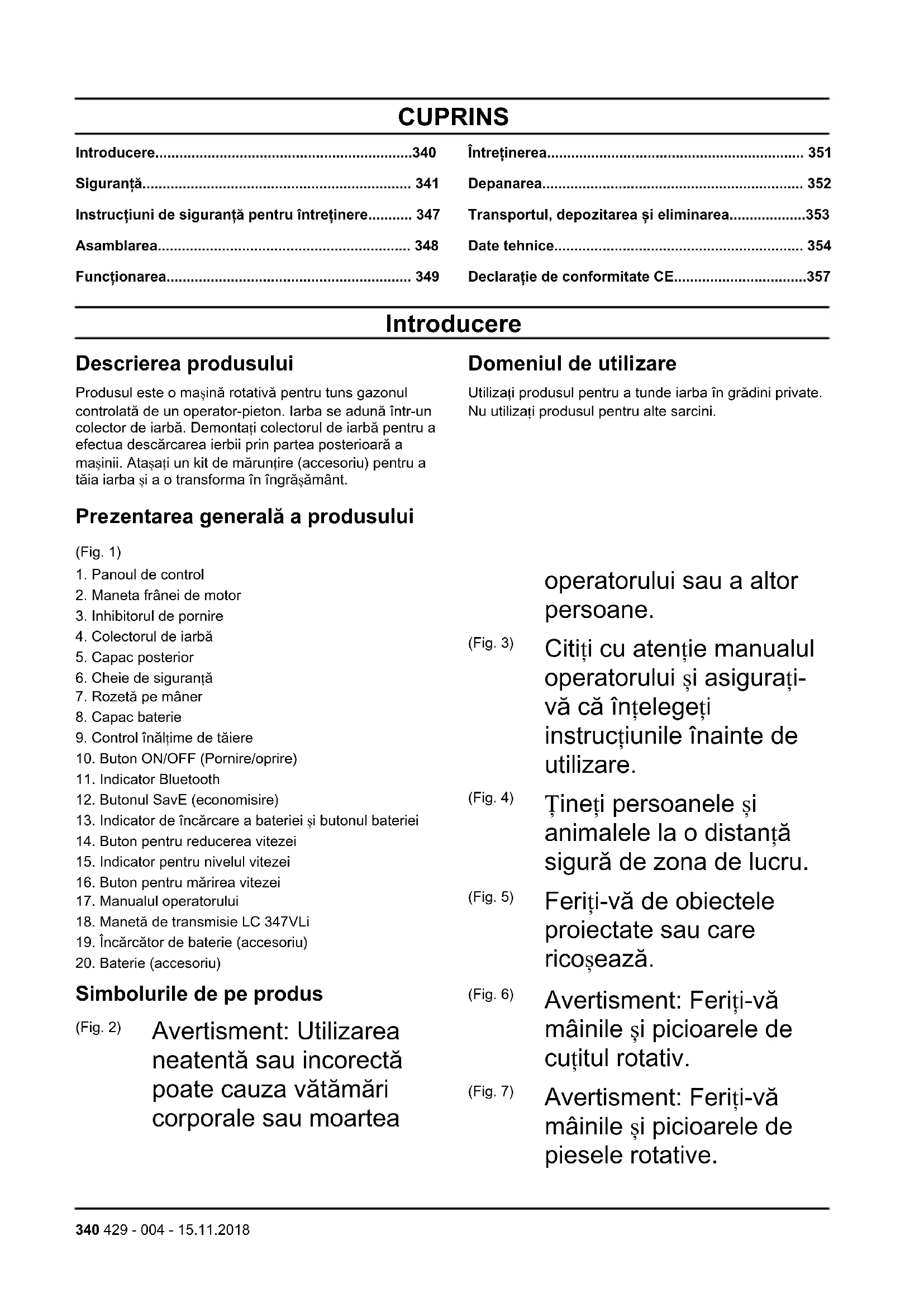

MANUAL DE UTILIZARE LC347VLi HUSQVARNA

Instrucțiuni de siguranță pentru întreținere. 347

Asamblarea. 348

Funcționarea 349

Întreținerea. 351

Depanarea 352

Transportul, depozitarea și eliminarea. 353

Date tehnice. 354

Declarație de conformitate CE. 357

Introducere

Descrierea produsului

Produsul este o mașină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Demontați colectorul de iarbă pentru a efectua descărcarea ierbii prin partea posterioară a mașinii. Atașați un kit de mărunțire (accesoriu) pentru a tăia iarba și a o transforma în îngrășământ.

Prezentarea generală a produsului

(Fig. 1)

1. Panoul de control
2. Maneta frânei de motor
3. Inhibitor de pornire
4. Colector de iarbă
5. Capac posterior
6. Cheie de siguranță
7. Rozetă pe mâner
8. Capac baterie
9. Control înălțime de tăiere
10. Buton ON/OFF (Pornire/oprire)
11. Indicator Bluetooth
12. Butonul SavE (economisire)
13. Indicator de încărcare a bateriei și butonul bateriei
14. Buton pentru reducerea vitezei
15. Indicator pentru nivelul vitezei
16. Buton pentru mărirea vitezei
17. Manual operatorului
18. Manetă de transmisie LC 347VLi
19. Încărcător de baterie (accesoriu)
20. Baterie (accesoriu)

Simbolurile de pe produs

(Fig. 2) Avertisment: Utilizarea neatentă sau incorectă poate cauza vătămări corporale sau moartea.

Domeniul de utilizare

Utilizați produsul pentru a tunde iarba în grădini private.

Nu utilizați produsul pentru alte sarcini.

operatorului sau a altor persoane.

(Fig. 3)

Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

(Fig. 4)

Țineți persoanele și animalele la o distanță sigură de zona de lucru.

(Fig. 5)

Feriți-vă de obiectele proiectate sau care ricoșează.

(Fig. 6)

Avertisment: Feriți-vă mâinile și picioarele de cuțitul rotativ.

(Fig. 7)

Avertisment: Feriți-vă mâinile și picioarele de piesele rotative.

(Scoateți cheia de siguranță înainte de a efectua lucrări de reparații sau de întreținere.

(Fig. 10) Nu expuneți la ploaie

(Fig. 1) Produsul este conform cu directivele CE aplicabile.

(Fig. 12) Emisii de zgomot în mediu conform Directivei Comunității Europene. Nivelul de emisii al produsului este specificat în capitolul Date tehnice și pe etichetă.

(Fig. 16) Procedura de pornire: apăsați butonul de pornire/oprire, slăbiți inhibitorul de pornire, împingeți în jos maneta frânei de motor.

(Fig. 13) Eliberați maneta frânei de motor pentru oprire.

(Fig. 14) Lent

(Fig. 15) Rapid

Notă: Celelalte simboluri/etichete de pe produs se referă la cerințele de certificare pentru anumite piețe.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată.

Siguranța

Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENȚIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Notă: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul. În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate

interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua. - Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile acestora. Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și etichetele. - Nu permiteți niciunei persoane să utilizeze produsul dacă aceasta nu a citit și înțeles conținutul manualului operatorului. - Nu permiteți copiilor să utilizeze produsul. - Nu permiteți unei persoane care nu cunoaște instrucțiunile să utilizeze produsul.

Monitorizați permanent o persoană cu capacitate fizică sau mentală redusă care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență. - Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata. - Nu utilizați produsul dacă este defect. - Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

Siguranța zonei de lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Înainte de a utiliza produsul, îndepărtați obiectele precum crengile, rămurelele și pietrele din zona de lucru.
• Obiectele care se lovesc de echipamentul de tăiere pot fi aruncate, provocând vătămări corporale și pagube materiale. Țineți trecătorii și animalele la o distanță sigură de produs.
• Nu utilizați produsul pe vreme rea, de exemplu pe ceață,

ploaie, vânt, la temperaturi exterioare foarte scăzute și atunci când există riscul de descărcări electrice. Utilizarea produsului pe vreme nefavorabilă sau pe teren umed sau inundat este obositoare. Vremea nefavorabilă poate conduce la apariția de situații periculoase, de exemplu suprafețe alunecoase.

Verificați dacă există persoane, obiecte și situații care pot împiedica funcționarea în siguranță a produsului. - Atenție la obstacole, precum rădăcini, pietre, ramuri, gropi și șanțuri. În iarba înaltă se pot ascunde obstacole. Tunderea ierbii pe pante poate fi periculoasă. Nu utilizați produsul pe pante cu înclinație mai mare de 15°. Utilizați produsul de-a curmezișul pantei. Nu efectuați mișcări în sus și în jos. Procedați cu atenție atunci când vă apropiați de colțuri ascunse și de obiecte care blochează vederea.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări. Utilizați echipamentul personal de protecție. Consultați Echipament de protecție personală la pagina 344. - Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență. - Nu utilizați produsul în ploaie sau în condiții de umezeală. Riscul de electrocutare crește dacă apa pătrunde în produs. - Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorect se poate slăbi, provocând vătămări corporale. Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului. Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria. Examinați dacă produsul este deteriorat. Reparați defecțiunile sau

solicitați unui agent de service autorizat să le repare.

• Nu atașați niciodată maneta frânei de motor la mâner, în mod permanent, atunci când motorul este pornit.
• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte. Stați întotdeauna în spatele produsului atunci când îl utilizați.
• Mențineți toate roțile pe sol și țineți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când motorul este pornit.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicați niciodată produsul când motorul este pornit. Dacă trebuie să ridicați produsul, mai întâi opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria.
• Nu mergeți cu spatele în timp ce utilizați produsul.
• Opriți motorul când traversați zone fără iarbă, de exemplu alei din pietriș, piatră și asfalt.
• Nu alergați cu produsul când motorul este pornit.

Întotdeauna mergeți în timp ce utilizați produsul.

• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglaje cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.

Instrucțiuni de siguranță pentru utilizare

• Echipamentele de protecție personală nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect. Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi desculți și nu operați produsul desculț. Utilizați pantaloni lungi, groși.
• Purtați mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau

curățați echipamentul de tăiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Dacă dispozitivele de siguranță sunt defecte, contactați agentul de service Husqvarna.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit. - Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Cheie de siguranță

Cheia de siguranță este sub capacul bateriei. Cheia de siguranță conectează bateria care alimentează motorul cu energie.

• Porniți și opriți motorul pentru a verifica cheia de siguranță.
• În cazul în care cheia de siguranță funcționează corect, motorul pornește doar atunci când cheia de siguranță este în poziția 1.

(Fig. 17)

Maneta frânei de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

Pentru a efectua o inspecție a frânei de motor, porniți motorul și apoi eliberați maneta frânei de motor. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

(Fig. 18)

Pentru examinarea inhibitorului de pornire

Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Împingeți maneta frânei de motor în direcția mânerului. Inhibitorul de pornire oprește mișcarea.
2. Împingeți inhibitorul de pornire în afară. (Fig. 19)
3. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Siguranța bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Utilizați numai baterii reîncărcabile Husqvarna ca sursă de alimentare pentru produsele Husqvarna asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispozitive. - Nu utilizați baterii nereîncărcabile. Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, șuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei. - Nu puneți obiecte în fantele de aerisire a bateriei. Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate exploda și provoca arsuri și/sau arsuri chimice. Feriți bateria de ploaie și de condiții de umezeală. Feriți bateria de microunde și de înaltă presiune. - Nu încercați să demontați sau să spargeți bateria. Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins

lichidul, curățați zona cu apă din abundență și consultați medicul.

Utilizați bateria la temperaturi între -10°C și 40°C. - Nu curățați niciodată bateria sau încărcătorul cu apă. Consultați Curățarea produsului la pagina 351. - Nu utilizați o baterie defectă sau deteriorată. Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, monede, bijuterii.

Siguranța încărcătorului bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

Utilizați numai încărcătoare de baterii QC pentru a încărca bateriile de schimb Husqvarna. Pericol de electrocutare sau de scurtcircuit. Nu puneți obiecte în fantele de aerisire a încărcătorului. Nu încercați să dezasamblați încărcătorul de baterii. Nu conectați bornele încărcătorului la obiecte metalice. Folosiți o priză de curent aprobată. În timpul funcționării, acest produs produce un câmp electromagnetic. În anumite condiții, acest câmp poate

Interfera cu implanturile medicale active sau pasive. Pentru a scădea riscul de afecțiuni care pot conduce la vătămare sau la deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza produsul.

Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri. Nu ridicați încărcătorul bateriei ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecher. Nu trageți de cablul de alimentare. Țineți cablul de alimentare și prelungitoarele la distanță de apă, ulei și muchii ascuțite. Asigurați-vă că acest cablu nu este prins în uși, garduri sau în alte locuri similare. În caz contrar, încărcătorul poate intra sub tensiune. Nu curățați încărcătorul de baterii folosind apă. Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce au

capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și cunoștințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu încărcătorul de baterii. Curățarea și întreținerea nu se vor efectua de copii fără supraveghere.

• Nu încărcați baterii nereîncărcabile în încărcătorul de baterii.
• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiți încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecherul încărcătorului de baterii.
• Nu utilizați un încărcător de baterii defect sau deteriorat.
• Încărcați bateria numai în interior, într-o încăpere cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Pentru a preveni pornirea accidentală în timpul operațiilor de întreținere, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați minimum 5 secunde înainte de a începe lucrările de întreținere.
• Efectuați lucrările de întreținere în mod corect pentru a prelungi durata de viață a produsului și reduce pericolul de accidente. Lucrările de reparații profesionale trebuie efectuate

de un agent de service autorizat. Discutați cu agentul de service cel mai apropiat de dvs. pentru mai multe informații.

• Efectuați numai lucrările de întreținere care se regăsesc în acest manual al operatorului. Operațiile de service mai extinse trebuie efectuate de un agent de service autorizat. Purtați mănuși de protecție rezistente atunci când utilizați echipamentul de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Mențineți tăișurile de tăiere ascuțite și curățate pentru performanță și siguranță optimă.
• Permiteți agentului de service să verifice periodic produsul și să efectueze reglajele și reparațiile necesare.
• Înlocuiți piesele deteriorate, uzate sau defecte. Respectați instrucțiunile privind modul de schimbare a

• Atunci când nu este în funcțiune, păstrați produsul, bateria și încărcătorul în interior, într-un loc uscat și încuiat. Asigurați-vă că persoanele neavizate și copiii nu au acces la produs, la baterie sau la încărcător.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța.

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul asamblării, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Pentru a asambla mânerul

1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului. (Fig. 20)
3. Setați înălțimea mânerului într-una dintre cele 2 poziții disponibile.
4. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic. (Fig. 21)
5. Strângeți rozetele până la capăt.

Pentru asamblarea colectorului de iarbă

1. Prindeți cadrul colectorului de iarbă de sacul de iarbă, cu partea rigidă a sacului în jos. Mențineți mânerul cadrului deasupra sacului de iarbă. (Fig. 22)
2. Atașați partea inferioară a cadrului colectorului de iarbă în canelura de pe partea inferioară a colectorului de iarbă.
3. Prindeți sacul de iarbă de cadrul colectorului de iarbă cu ajutorul clemelor. (Fig. 23)
4. Ridicați capacul posterior.
5. Fixați colectorul de iarbă de marginea superioară a carcasei.
6. Introduceți partea inferioară a colectorului de iarbă în canalul de evacuare a ierbii. (Fig. 24)

Pentru asamblarea obturatorului pentru resturi vegetale (accesoriu)

1. Ridicați capacul posterior și scoateți colectorul de iarbă.
2. Introduceți obturatorul pentru resturi vegetale în canalul colector. (Fig. 25)
3. Înlocuiți cuțitul obișnuit cu un cuțit de mărunțire care este furnizat în kitul de mărunțire. Consultați Date tehnice LC 247Li, LC 347VLi la pagina 354.

Funcționarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Pentru a așeza produsul în poziția de funcționare

1. Pliati mânerul în poziție verticală. (Fig. 26)
2. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic. (Fig. 21)
3. Strângeți rozetele până la capăt.

Pentru a seta înălțimea de tăiere

Înălțimea de tăiere poate fi reglată pe 6 nivele.

1. Deplasați în jos pârghia pentru înălțimea de tăiere, pentru a reduce înălțimea de tăiere.
2. Deplasați în sus pârghia pentru înălțimea de tăiere, pentru a mări înălțimea de tăiere. (Fig. 27)

ATENȚIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană.

Bateria

AVERTISMENT: Înainte de a utiliza bateria, trebuie să citiți și să înțelegeți capitolul privind siguranța. Trebuie, de asemenea, să citiți și să înțelegeți informațiile din manualul operatorului privind bateria și încărcătorul.

Starea bateriei

Afisajul arată capacitatea rămasă a bateriei dacă există probleme cu aceasta. Capacitatea bateriei este afișată timp de 5 secunde după ce produsul este oprit sau după ce este apăsat butonul indicatorului. Simbolul de avertizare de pe baterie se aprinde când apare o eroare. Consultați secțiunea Bateria la pagina 352.

(Fig. 28)

Lumini LED	Stare baterie
Toate LED-urile sunt aprinse	Complet unctionărcataă (75 - 100 %)
Sunt aprinse LED-urile 1, 2 Şi 3	Bateria este unctionărcataă in proportție de 50 - 75 %
Sunt aprinse LED-urile 1 Şi 2	Bateria este unctionărcataă in proportție de 25 - 50 %

Lumini LED Stare baterie
Este aprins LED-ul 1 Bateria	este încață în proportione de 0-25 %
LED-ul 1 se aprinde inter- mitent	Bateria este descârcataă. Încărcatai bateria.

Încărcarea bateriei

Încărcați bateria înainte de prima utilizare. Bateria este încărcată în proporție de doar 30% la livrarea către client.

Notă: Încărcătorul trebuie conectat la o sursă de alimentare având tensiunea și frecvența specificate pe plăcuța de identificare.

Bateria nu se încarcă dacă temperatura acesteia este mai mare de 50°C. Încărcătorul de baterii reduce temperatura bateriei înainte de a începe încărcarea.

1. Conectați un capăt al cablului de alimentare al încărcătorului la mufa acestuia.
2. Conectați celălalt capăt al cablului de alimentare al încărcătorului la o priză de curent cu împământare. LED-ul de pe încărcătorul bateriei se aprinde o singură dată, în culoarea verde. (Fig. 29)
3. Introduceți bateria în încărcătorul aferent. Lumina verde de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător. (Fig. 30)
4. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. Încărcați bateria timp de maximum 24 de ore.
5. Pentru a decupla încărcătorul de baterii de la priza de curent, trageți de ștecher și nu de cablul de alimentare.
6. Scoateți bateria din încărcător.

Nivelul de încărcare a bateriei

O baterie Husqvarna Li-ion poate fi încărcată sau utilizată la toate nivelurile de încărcare. Bateria nu se deteriorează. O baterie complet încărcată nu-și reduce nivelul de încărcare atunci când este lăsată în încărcător.

Afişaj LED	Nivelul de incârcare
LED-ul 1 se aprinde inter-mitent	0%-25%
LED-ul 1 este aprins,LED-ul 2 se aprinde inter-mitent	25%-50%
Afişaj LED Nivelul de înca
LED-urile 1 Şi 2 sunt aprimse, LED-ul 3 se aprimde intermitent	50%-75%
LED-urile 1, 2 Şi 3 sunt aprimse, LED-ul 4 se aprimde intermitent	75%-100%
LED-urile 1, 2, 3 Şi 4 sunt aprimse	Încărcata Completion

Pornirea produsului

1. Puneți o baterie încărcată în compartimentul de baterii numărul 1, sub capacul bateriei. Pentru o durată mai lungă de funcționare, puneți a doua baterie încărcată în compartimentul de baterii numărul 2.
2. Rotiți cheia de siguranță la 1. (Fig. 17)
3. Stați în spatele produsului.
4. Apăsați butonul de pornire/oprire (A) de pe panoul de control, iar LED-ul verde (B) se aprinde. (Fig. 31) Când apăsați pe butonul de pornire, cele două bare de pe indicatorul bateriilor se aprind și arată nivelurile celor două baterii. După 2 - 3 secunde, indicatorul corespunzător bateriei care nu este funcțională se stinge. Bara bateriei funcționale este aprinsă mai mult timp. (Fig. 32)
5. Slăbiți inhibitorul de pornire. (Fig. 19)
6. Împingeți maneta frânei de motor în direcția mânerului. (Fig. 33)

Utilizarea transmisiei pe roți (LC 347VLi)

• Trageți maneta de transmisie în direcția mânerului pentru a porni transmisia. (Fig. 34)
• Apăsați pe + și pe - de pe panoul de control, pentru a seta viteza de transmisie în 4 trepte. (Fig. 35)
• Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiați de un obstacol.

Produsul are o funcție de economisire a bateriei (SavE) care asigură o durată mai lungă de funcționare.

1. Apăsați pe butonul SavE (A) pentru a activa funcția. LED-ul verde se aprinde. (Fig. 36)
2. Apăsați din nou pe butonul SavE pentru a dezactiva funcția. LED-ul verde (B) se stinge.

Funcția SavE se dezactivează automat când condițiile la sol impun folosirea de mai multă putere. Funcția SavE

se activează automat când condițiile la sol permit acest lucru.

Funcționarea cu sarcină ridicată

Atunci când produsul taie iarbă lungă sau umedă, motorul își mărește automat turația. Motorul revine la modul standard când sarcina ridicată nu mai este necesară.

Oprirea produsului

Produsul se oprește automat dacă nu-l utilizați timp de 10 minute. Rotiți întotdeauna cheia de siguranță la 0 înainte să lăsați produsul să iasă din câmpul vizual.

1. Eliberați maneta frânei de motor pentru a opri motorul. (Fig. 18)
2. Apăsați butonul de pornire/oprire (A) de pe panoul de control și LED-ul verde (B) se va stinge. (Fig. 31)
3. Deschideți capacul bateriei și rotiți cheia de siguranță la 0. (Fig. 37)
4. Pentru a scoate bateria, apăsați cele două butoane de eliberare și trageți bateria în afară. (Fig. 38)
5. Încărcați bateria dacă este slabă. Pentru mai multe informații, consultați Încărcarea bateriei la pagina 349.

Pentru a obține rezultate bune

Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită. - Nu tăiați niciodată mai mult de 1/3 din lungimea ierbii. Inițial, tundeți cu o înălțime mare de tăiere. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar. - Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.

Tăierea ierbii fără a instala colectorul de iarbă sau obturatorul pentru resturi vegetale

• Ridicați capacul posterior și scoateți colectorul de iarbă.
• Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtați-le.
• Închideți capacul posterior, înainte de utilizare.

Atunci când utilizați produsul, iarba tăiată este evacuată pe sub capacul posterior.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operație de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service. Dacă distribuitorul dvs. nu este agent de service, solicitați acestuia informații cu privire la cel mai apropiat agent de service.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere utilizarea zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiile de întreținere marcate cu *, consultați instrucțiunile din Dispozitivele de siguranță de pe produs la pagina 345.

	La fie-care uti-lizare	Lunar	În fie-care se-zon
Effectuanti oinspectie generalä X
Curățați produsul X
Verificați inhibitorul de pornire * X
Asigurați-vă că dispositivele de siguranta de pe produs nu sunt defe cate *	X
Examinatiechipamentul de tăiere X
Examinati capacul de tăiere * X
Verificați maneta frânei de motor * X
Asigurați-vă că butonul de pornire/oprire functionează corect și nu este defect	X
Verificați dacă bateria este deteriorarata X
Verificați nivelul de Încârcare a bateriei X
Asigurați-vă că butoanele de eliberare de pe baterie functionează corect și că bateria este fixată în produs	X
Verificați dacă Încârcătorul de baterii nu prezintă deteriorară și asigurați-vă că functionează corect.		X
Examinati conexionile+dentre baterie și produs. Examinati, de asemenea, conexiunea+dentre baterie și Încârcător.			X

Conexiunea Bluetooth

Acest produs dispune de conexiune Bluetooth. Discutați cu distribuitorul Husqvarna pentru mai multe informații sau citiți mai multe pe www.husqvarna.com. LED-ul de sub simbolul Bluetooth se aprinde când vă conectați la produs.

(Fig. 39)

Pentru a efectua o inspecție generală

• Asigurați-vă că șuruburile și piulițele produsului sunt strânse.
• Asigurați-vă că cablurile de pe produs nu sunt într-o poziție în care să poată fi deteriorate.

Curățarea produsului

• Curățați componentele din plastic cu o cârpă curată și uscată.
• Nu utilizați apă pentru a curăța produsul. Apa poate pătrunde în baterie sau în motor și poate provoca scurtcircuite sau poate avaria produsul.
• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Nu stropiți niciodată direct motorul cu apă.
• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Notă: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascuțe, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuiți cuțitul

deteriorat. Solicită centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Demontarea și înlocuirea cuțitului

1. Blocați cuțitul cu o bucată de lemn. (Fig. 40)
2. Scoateți bolțul cuțitului.
3. Demontați cuțitul.
4. Examinați suportul cuțitului și bolțul acestuia pentru a vedea dacă există deteriorări.
5. Examinați arborele motorului, pentru a vă asigura că nu s-a îndoit.
6. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere. (Fig. 41)
7. Asigurați-vă că lama este aliniată cu centrul arborelui motorului.
8. Blocați cuțitul cu o bucată de lemn. Montați șaiba elastică și strângeți bolțul și șaiba la un cuplu cuprins între 23-28 Nm. (Fig. 42)
9. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtați mănuși de protecție rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă acesta nu este fixat corect, produsul vibrează sau rezultatele sunt nesatisfăcătoare.

Depanarea

Bateria

LED pe baterie Erori posibile Procedură posibilă
LED-ul verde se aprinde intermittent	Tensiunea bateriei este redusă Încârcăți bateria. Consultați Încârcarea bateriei la pagina 349.
LED-ul deEROare se aprinde intermittent	Bateriei esteaprope descârcata Încârcăți bateria.Consultați Bateria la pagina 352.
	Temperatura din mediuIe du lucru este prea mare Sau prea mică Utilizati bateria la temperaturiÎntre -10°C sI 40°C.
	Supratensiune Verificați dacă tensiunel a rețelei de alimentare este la fel cu cea indicată pe plăcuța de identificare de pe produs.
	Scoateți bateria din Încârcățor. Așteptați 5 se-cunde sI incercăți din nou sI incârcăți bateria.Daca problema persistă, discutăți cu un agent de service autorizat.
LED-ul deEROare este aprins	Diferență prea mareÎntre baterii (1 V)Discutăți cu un agent de service autorizat.

Încărcător pentru acumulator

LED-ul de pe înca-rățorul de baterii	Erori posibile Procedură posibilă
LED-ul deEROARE se aprinde intermitent	Temperatura din mediuI de lucru este prea mare sau prea mică	Utilizăți înca-rățorul de baterii la temperaturiÎntre 5 °C și 40 °C.
LED-ul deEROARE este aprins		Discutăți cu un agent de service autorizat

Panoul de control

Pentru alte probleme decât cele prezentate în această secțiune, discutați cu agentul de service.

Tastatură Cod de eroare (număr de aprin- deri intermitente)	Erori posibile Actiune posibilă
LED-ul deEROARE se aprinde intermi- tent	3	Motorul este supraîncărcat
	5 Turataia motorului	cade prea mult ŞI motorul se oprește
	10 Controlul motorului	ui este prea fierbinte
	2 Lama este blocă	Pentru a preveni pornirea accidențală, rotiți cheia de siguranta la 0, scoateți ba- teriași așteptați cel puțin 5 secunde. Asi- guratei-vă că cuțitul se poate roti liber. Dacă problema persistă, discutăți cu un agent de service autorizat
	9 Eroare la nivalul bateriei	Bateriei sau nu există semnal de la baterie
Produșul se oprește	8 Bateriei esteaproa	descăr- cată
	0 Defecțiune la nivalul conctor- ului bateriei	Bateriei

Transportul, depozitarea și eliminarea

Introducere

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul transportului, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Așezați produsul în poziția pentru transport

1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului. (Fig. 20)
3. Pliagiți mânerul în față. (Fig. 43)
4. Scoateți colectorul de iarbă.

Transportul

• Cerințele din legislația privind bunurile periculoase se aplică pentru bateriile Li-ion incluse.
• Pentru transporturile comerciale, cerințele speciale de pe ambalaj și etichete trebuie respectate.
• Respectați cu atenție reglementările privind materialele periculoase atunci când pregătiți produsul pentru transport. Pot exista reglementări locale aplicabile.
• Înainte de transport, scoateți întotdeauna bateria.
• Aplicați bandă pe bornele bateriei și asigurați-vă că aceasta nu se poate deplasa în timpul transportului. Fixați produsul în timpul transportului.

Depozitarea

• Înainte de depozitare, scoateți întotdeauna bateria.
• Pentru a preveni accidentele, asigurați-vă că bateria nu este conectată la produs în timpul depozitării.
• Păstrați încărcătorul într-un spațiu închis și uscat.
• Păstrați bateria și încărcătorul de baterie într-un spațiu uscat, unde nu pătrunde umezeala sau înghețul.
• Deconectați bateria de la încărcător în timpul depozitării.
• Nu depozitați bateria într-un loc unde poate apărea electricitatea statică. Nu depozitați bateria într-o cutie metalică.
• Păstrați bateria într-un loc unde temperatura este cuprinsă între 5°C și 25°C și departe de lumina soarelui.
• Păstrați încărcătorul de baterii într-un loc unde temperatura este cuprinsă între 5°C și 45°C și departe de lumina soarelui.
• Asigurați-vă că bateria este încărcată în proporție de 30% - 50% înainte de a o depozita pe o perioadă lungă.
• Păstrați produsul, bateria și încărcătorul de baterii într-un loc încuiat, la care nu au acces copiii și persoane neavizate.
• Curățați produsul și efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

Dezafectarea

Simbolurile de pe produs sau de pe ambalajul acestuia indică faptul că acest produs nu poate fi tratat ca deșeu menajer. Trebuie trimis la un centru de reciclare corespunzător pentru recuperarea echipamentelor electrice și electronice.

Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului negativ potențial asupra mediului înconjurător și asupra persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru deșeuri menajere sau magazinul de unde ați achiziționat produsul.

(Fig. 44)

Date tehnice

Date tehnice LC 247Li, LC 347VLi
	LC 247Li LC 347VLi
Motorul de tăiere
Tip de motor BLDC (fără perii) 36 V BLDC (fără perii) 36 V
Turația motorului - SavE, rot/min 2600 2600
Turația motorului - Valoarea nominală, rot/min 3000 3000
Turația motorului - Sarcină ridicată, rot/min 3500 3500
Putere motor - Valoare max., kW 1,2 1,2
Putere motor - Valoare nominală, kW 0,75 0,75
Motorul de antrenare
Putere motor - Valoare nominală, kW N/A 0,25
Viteză de deplasare independentă, km/h N/A 3 - 4,5
Nivelurile de reglare a vitezei N/A 4
Greunate
Greunatea fără baterie, kg 24	26
	LC 247Li LC 347VLi
Bateria 77
Tip de baterie Serifa Battery Husqvarna Seria Battery Husqvarna
Durata de'utilizare a bateriei
Durata de'utilizare a bateriei, min, (functiOnare liberă) cu funciția SavE activă, cu o baterie Husqvarna de 5,2 Ah (Bli200).	43 43
Durata de'utilizare a bateriei, min, (functiOnare liberă) cu modul standard activat, cu o baterie Husqvarna de 5,2 Ah (Bli200).	30 30
Emisii de zgomot 78
Nivel de putere acustică măsurat dB(A) 92 92
Nivel de putere acustică garantat LWA dB(A) 93 93
Niveluri de zgomot 79
Nivel de presiune a sunetului la urechea operatorului, dB(A)	79 79
Niveluri de vibrații 80
Mâner, m/s2	0,42 0,42
Tăiere
Înălțime de tăiere, mm 20 - 75 mm 20 - 75 mm
Lătime de tăiere, cm 47 47
Cuțit Colectare 590 59 34-10 Colectare 590 59 34-10
Capacitate colector, litri 55 55

Baterii aprobate Tip Capacitate bat-		erie, Ah	Tensiune, V Greutate, Ib/kg
BLi20	Litiu-ion	4,0	36	2,6/1,2
BLi150	Litiu-ion	4,2	36	2,8/1,3
BLi200	Litiu-ion	5,2	36	2,8/1,3

Încărcătoarele aprobate pentru bateriile specificate, BLi	Tensiune de in-trare, V	Frecventa, Hz Putere, W
QC80	100-240	50-60	100

77 Pentru performanță și rezultate optime, este recomandată bateria Husqvarna BLi200. 78 Emisiile de zgomot în mediu măsurate ca putere acustică (LWA) în conformitate cu directiva CE 2000/14/CE. 79 Datele raportate pentru presiunea nivelului de zgomot prezintă o distribuție statistică tipică (abatere standard) de 1,2 dB(A). Datele raportate pentru nivelul de vibrații prezintă o dispersie statistică tipică (abatere standard) de 0,2 m/s². Standardul privind vibrațiile EN 60335-2-77:2017, capitolul 20.105

Încărcătoarele aprobate pentru bateriile specificale, BLi	Tensiune de in-trare, V	Frecventață, Hz Putere, W
QC330 100-240 50-60 330

Declarație de conformitate CE

Declarație de conformitate CE

Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:

[phone], declară că mașina pentru tuns

gazonul Husqvarna LC247Li, LC347VLi începând cu

anul 2017, respectă cerințele DIRECTIVEI

CONSILIULUI:

• din 8 iunie 2011 privind „restricțiile de utilizare a anumitor substanțe periculoase" 2011/65/UE. · din 17 mai 2006 „referitoare la utilaje" 2006/42/CE · din 26 februarie 2014 „referitoare la compatibilitatea electromagnetică" 2014/30/UE · din 8 mai 2000 „referitoare la emisiile de zgomot în mediul înconjurător" 2000/14/CE

Informațiile privind emisiile de zgomot sunt specificate în secțiunea Date tehnice.

Au fost aplicate următoarele standarde:

EN 60335-1:2012+A11:2014, EN 60335-2-77:2010, EN

62233:2008, EN 55014-1:2006/+A1:2009/+A2:2011, EN 55014-2:2015

În absența altor indicații, standardele menționate mai sus reprezintă cele mai recente versiuni publicate.
