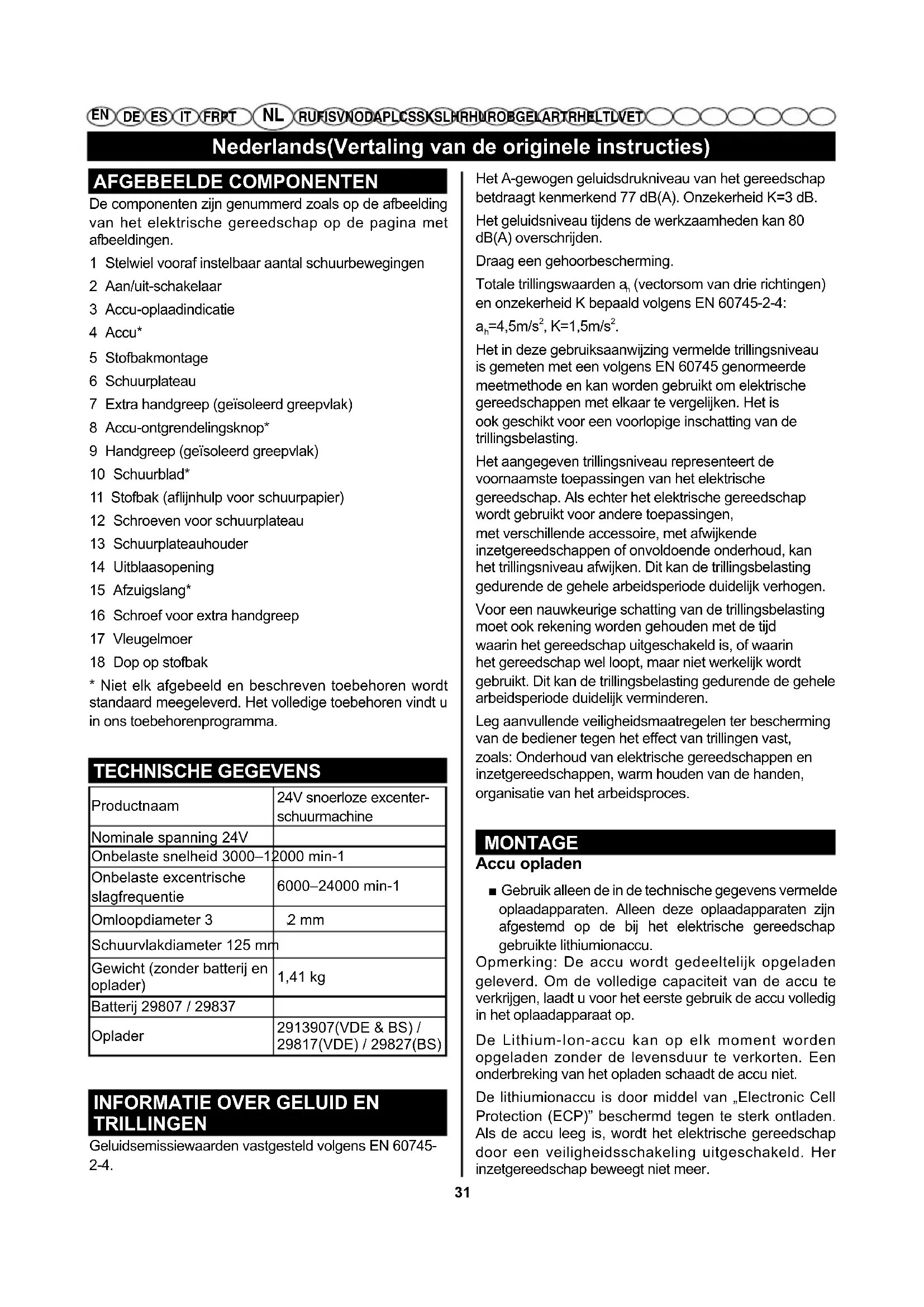

GEBRUIKSAANWIJZING G24ROS GREENWORKS

Nederlands(Vertaling van de originele instructies)

AFGEBEELDE COMPONENTEN

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Stelwiel vooraf instelbaar,aantal schuurbewegingen
2 Aan/uit-schakelaar
3 Accu-oplaadindicatie
4 Accu
5 Stofbakmontage
6 Schuurplateau
7 Extra handgreep (geisoleerd greepvlak)
8 Accu-ontgrendelingsknop
9 Handgreep (geisoleerd greepvlak)
10 Schuurblad
11 Stofbak (aflijnhulp voor schuurpapier)
12 Schroeven voor schuurplateau
13 Schuurplateauhouser
14 Uitblaasopening
15 Afzuislang
16 Schroef voor extra handgreep
17 Vleugelmoer
18 Dop op stofbak

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

TECHNISCHE GEGEVENS
Productnaam	24V snoerloze excenter-schuurmachine
Nominale spanning 24V
Onbelaste snelheid 3000-1	2000 min-1
Onbelaste excentrische slagfrequentie	6000-24000 min-1
Omloopdiameter 3	2 mm
Schuurvlakdiameter 125 mm
Gewicht (zonder batterij en oplader)	1,41 kg
Batterij 29807 / 29837
Oplader	2913907(VDE & BS) / 29817(VDE) / 29827(BS)

INFORMATIE OVER GELUID EN TRILLINGEN

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-4.

Het A-gewogen geluidsdrukniveau van het gereedschap betdraagt kenmerkend 77 dB(A). Onzekerheid K=3 dB.

Het geluidsniveauijdens de werkzaamheden kan 80 dB(A) overschrijden.

Draag een gehoorbescherming.

Totale trillingswaarden a_n (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-4:

$$ a _ {h} = 4, 5 m / s ^ {2}, K = 1, 5 m / s ^ {2}. $$

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gezchoolen met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar nicht werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organisatie van het arbeitsproces.

MONTAGE

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich aufgestemd op de bij het elektrische gereedschap gebruekte lithiumionaccu.

Opmerking: De accu worden gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De Lithium-lon-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaatd de accu Niet.

De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)" beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt nicht meer.

Nederlands(Vertaling van de originele instructies)

Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/uitschakelaar. De accu kan anders beschadigd worden.

Neem de voorschriften ten aanzien van de afvalverwijdering inucht.

Accu verwijderen (zie afbeelding A)

Als u de accu 4 wilt verwijderen, drukt u op de ontgrendelingsknop 8 en trekt u de accu maar afterwards uit het elektrische gereedschap. Forceer waar bij Niet.

Keuze van het schuurblad

Kies een schuurblad met passende korrel overeenkomstig de gewenste afname van het oppervlak. Greenworkschuurbladen zijn geschikt voor verf, hout en metaal.

Gebruik Gebruik Korrel
Afnemen (grof schuren)	- Grove afnamewerkzaamheden met große materiaalafname - Oude verf verwijderen	- Oude verf, lak en vulmiddel afschuren	Extra grof	40
		- Dunne verf verwijderen - Ruwe, ongeschaafde oppervlakken voorschuren	Grof	60
Voorbereiden (tussendoor schuren)	- Lichte afnamewerkzaamheden - Oppervlakken voorschuren voor latere verwerking	- Oneffenheden vlakschuren - Bewerkingssporen van grof schuren verwijderen	Middel	80
		- Bijwerken voor de opname van verf of lak	Fijn	120
Fijn schuren	- Tussendoor schuren bij lakwerkzaamheden - Lakfouten opschuren	- Haren van het oppervlak verwijderen - Fijn schuren voor beitsen of lasaar	Zeer fijn	180
		- Grondverf voor het lakken opschuren	Extra fijn	240

Schuurblad wisselen (zie afbeeldingen B-C)

Als u het schuurblad 10 wilt verwijdenen, tilt u het aan de zijkant op en trekt u het van het schuurplateau 6 los.

Verwijder voor het aanbrengen van een neue schuurblad vuil en stof van het schuurplateau 6, bijvoorbeeld met een kwast.

Het oppervlak van het schuurplateau 6 bestaat uit klitweeefsel, zodat u schuurbladen met klithechting snel en eenvoudig kut bevestigen.

Druk het schuurblad 10 stevig op de onderzijde van het schuurplateau 6 vast.

Als u een optimale stofafzuiing wilt bereiken, dient u erop te letten dat de perforaties in het schuurblad overeenkomen met de boorgaten in het schuurplateau.

De stofbak (aflijnhulp) 11 kan worden gezebruikt om het schuurpapier 10 op het schuurvlak 6 af te lijnen. Plaats het schuurpapier met het klittenband maar boven op de aflijnhulp. Druk de kam van de aflijnhulp in de tweete openingsen van het schuurvlak en rol het schuurpapier van de aflijnhulp af. Druk het schuurpapier stevig gegen het schuurvlak.

Opmerking: Een correct geplaatst schuurblad is een voorwaarde voor geringe trillingen van het elektrische gereedschapijdens werkinq.

Keuze van het schuurplateau

Naar gelang de toepassing kan het elektrische gereedschap worden uitergerust met schuurplateaus van verschillende hardheid:

• Schuurplateau middel (zwart): geschikt voor alle schuurwerkzaamheden, universeel toepasbaar.
• Schuurplateau zacht (grijs, toebehoren): geschikt voor tussendoor schuren en fijn schuren, ook op gebogen oppervlakken.

Schuurplateau verwangen (zie afbeeldingen D-E)

Opmerking: Vervang een beschadigd schuurplateau 6 onmiddelijk.

Trek het schuurblad of polijstgereedschap los. Draai de vier schroeven 12 volledig uit en verwijder het schuurplateau 6.

Reinig de bovenzijde van het neue schuurplateau 6. Smeer de in de afbeelding grijs gearceerde buitenring dun met synthetisch vet in.

Breng het neue schuurplateau 6 aan en draai de vier schroeven wee vast.

Opmerking: Een beschadigde schuurplateauhouser 13 mag alleen worden verrangen door een erkende klantenservice voor elektrische gereedschappen.

Afzuing van stof en spanen

Nederlands(Vertaling van de originele instructies)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglichk een voor het materiaal geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
• Er worden geadviseerd om een ademmasker met filterklasse P2 te dragen.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Geintegreerde stofextractie met stofbak (zie afbeeldingen F - G)

Om de stofbakmontage 5 leeg te make, trekt u de stofbak 11 van het werktuig door aan beiden zijden van de stofbak 11 te drukken.

Maak de stofbak 11 leeg en reinig de stofbak 11 met een zachte borstel.

Opmerking: Om te zorgen dat het stof optimaal wordt afgevoerd, zorgt u ervoor dat de stofbakmontage 5 op vrij wordt leeggemaakt en de stofbak 11 regelmatig worden gereinigd.

Wanneer u op verticale oppervlakken werkt, houdt u het werktuig zo vast dat de stofbakmontage 5 maar beneden wijst.

External stofextractie (zie afbeelding H-J)

Trek de stofbakmontage 5aar beneden af met een draaiende beweging.

Verbind een afzuigbuis 15 met de extractieuitlaat 14.

Verbind de afzugbuis 15 met een stofzuiger. Een overzicht van de verbinding van verschillende stofzuigers vindt u aan het einde van deze instructies.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Houd bij werkzaamheden op verticale oppervlakken het elektrische gereedschap zo vast dat de afzuigslang omlaag wijst.

Bijkomend handvat (zie afbeelding K)

Het bijkomend handvat 7 maakt een makkelijke hantering en optimale verdeling van het vermogen möglich, in het bijzonder bij hoge toerentallen. Om dicht bij randen te schuren kan het bijkomend handvat worden verwijderd. Schroef vleugelmoer 17 los en trek de schroef 16 uit de behuizing. Trek het bijkomend handvat 7 maar voor. Om het bijkomend handvat 7 terug te monteren, schuift u het vanaf de voorzijde op de behuizing zodate stiftbouten van het handvat in de uitsparingen van de behuizing klikken. Maak het bijkomend handvat met de schroef 16 en vleugelmoer 17 stevig vast.

Bijkomend handvat stellen (zie afbeelding L)

Het bijkomend handvat kan in drie standen worden afestestd. Om de positie te wijzigen, maakt u de vleugelmoer 7 los (ongeveer 2 - 3 keer draaien). Zet het bijkomend handvat in de juiste stand en span de vleugelmoer terug aan.

INGEBRUIKNEMING

Accuplaatsen

Schuif de geladen accu 4 vanaf de achechterkant in het elektrische gereedschap tot de accu goed vergrendeld is.

In- en uitschakelen

Om de machine te starten, draait u de Aan-/uitknop 2 vooruit zodat "1" op de schakelaar worden weergegeven.

Om de machine uit te schakelen, draait u de Aan-/ uiftkop 2 maar,achter zodat "0" op de schakelaar worden weergegeven.

Om energia te besparen, schakelt u het elektrische gereedschap alleen in wanner u het gebruikt.

Aantal schurbewegingen vooraf instellen

Met het stelwiel voor het Vooraf instellen van het aantal schuurbewegingen 1 kunt u het benodigde aantal schuurbewegingen, ook verwijl de machine loopt, vooraf instellen.

1-2 laag aantal schurbewegingen
3-4 gemiddeld aantal schurbewegingen
5-6hoogaantalschurbewegingen

Het vereiste aantal schuurbewegingen is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.

Laat na langdurige werkzaamheden met een laag aantal schuurbewegingen het elektrische gereedschap afkoelen door het ca. 3minutes met maximaal aantal schuurbewegingen onbelast te lately lopen.

Nulspanningsbeveiligung

Nederlands(Vertaling van de originele instructies)

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Als u het gereedschap opnieuw wilt inschakelen, zet u de aan/uit-schakelaar 2 in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

TIPS VOOR DE WERKZAAMHEDEN

• Neem allijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap.
  Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt.

Oppervlakken schuren

Schakel het elektrische gereedschap in,plaats het met het hele schuuroppervlak op de te bewerken ondergrond en beweeg het met matige druk over het werkstuk.

De afnamecapaciteit en het schuurbeeld worden in hoofdzaak bepaald door de keuze van het schuurblad, de vooraf ingestelde stand voor het aantal schuurbewegingen en de aandrukkracht.

Alleen onbeschadigde schuurbladen zorgen voor een goede schuurcapaciteit en ontzien het elektrische gereedschap.

Let op een gelijkmatige aandrukkracht om de levensduur van de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt nicht tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad.

Gebruik een schuurblad waarmee metaal is bewerkt.
niet meer voor andere materialen.

Gebruik uitsluitend origineel schuurtoebehoren.

Grofschuren

Span een schuurblad met een grove korrel op.

Druk het elektrische gereedschap slechtslicht aan, zodat het met een groter aantal schuurbewegingen draait en een grotere materiaalafname worden bereikt.

Fijn schuren

Span een schuurblad met een fijnne korrel op.

Door de aandrukkracht Licht te variieren of de stand voor het aantal schuurbewegingen te veranderen, kunt u het aantal schuurbewegingen van het schuurplateau verminderen, waar bij de excenterbeweging bewaard blijft.

Beweeg het elektrische gereedschap met matige druk vlak cirkelend of afwisseled in lengte- en dwarsrichting op het werkstuk. Houd het elektrische gereedschap Niet schuin, om doorschuren van het te bewerken werkstuk, bijv. fineer, te voorkomen.

Schakel het elektrische gereedschap na het einde van de werkzaamheden UIT.

Polijsten

Voor het polijsten van verweerde lak of het wegpolijsten van krassen (bijv. acrylglas) kan het elektrische gereedschap worden uitgerust met geschikt polijstgereedschap, zoals lamsvel, polijstvilt of polijstspons (toebehoren).

Kies bij het polijsten een laag aantal schuurbewegingen (stand 1 - 4), om een overmatige verwarming van het oppervlak te vermijden.

Breng het polijstmiddel aan op een iets kleiner oppervlak dan u wilt polijsten. Werk het polijstmiddeluit met een geschikt polijstgereedschap, maak kruis- of cirkelvormige bewegingen en gebruik matige druk.

Laat het polijstmiddel Niet op het oppervlak opdrogen. Anders kan het oppervlak beschadigd raken. Stel het te polijsten oppervlak Niet bloat aan fel zonlicht.

Reinig het polijstgereedschap regelmatig om goede polijstresultaten te bereiken. Was het polijstgereedschap met een mild wasmiddel en warm water. Gebruik geen verdunningsmiddelen.

Toepassingentabel

De gegevens in de volgende tabel zich geadviseerde waarden.

Welke combinatie voor de bewerking het gunstigst is, stelt u het best proefondervindelijk vast.

Gebruik	Korrengrof schuren/fijn schuren)	Stand voor eenal schuurbewegingen
Lak opschuren 180/240 2/3
Lak herstellen 120/240 4/5
Lak verwijderen 40/60 5
zacht hout 40/240	5/6
hardhout 60/240	5/6
Fineer	180/240	2-4
Aluminium	80/240	4/5
Staal	40/240	5
Staal ontroesten	40/120	6
Roestvrij staal	80/240	5
Steen	80/240	5/6

Aanwijzingen voor de optimale omgang met de accu

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden

Nederlands(Vertaling van de originele instructies)

vervangen.

Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

ONDERHOUD EN REINIGING

Neem aktijd de accuuit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uitschakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopengen alsijd schoon om goed en veilig te werken.

Neem contact op met een erkende klantenservicewerkplaats voor elektrische gereedschappen als de accu Niet meer maar behoren werk.

AFVOER

De machine, herlaadbare batterijen, accessoires en verpakking moet worden gesorteerd voor milieuvriendelijkke recycling.

Gooi werktuigen en batterijen/heroplaadbare batterijen nooit in het huishoudelijk afval weg!

MILIEUBESCHERMING

Zorg dat grondstoffen gerecycleerd worden.
Zet waarom een afgedankte elektrische machine Niet bij het huishoudafval. Om het milieu te beschermen要去en de machine, de accessoires en de verpakking gesorteerd bij een erkend recyclingcentrum worden aangeleverd.

Pycckn (IpebeO d opuHaJIbHbIX INHcTpyKcN)

IV30EPAXEHHbIE COCTABHbIE YACTN

Hymepaun npedctabHbIX KOMnoHETOB BbIOJIHeHa no 306paKeHHIO Ha CTpaHnue C NIIIOCTpaJnMn.

1 Konecikko ycTaHOBKn YncJa Kone6aHn
2 BbiknioateIb
3 INDnKaTOp 3apJxKeHHOCTn AKKyMnyTota
4 AkkymyTop*
5Пьшесборнк
6 Onopnha uJinpoBaIbHa TapeIka
7ДононHTeNBaPyKoTka（cI3OIpOBaHHoN noBepxHOCTbHO)
8 KhoIka pa36nIOKpOBKn AKKymJITopa*
9 PykoTka (c 30IIOPOBaHHoN NOBepXHOCTbH)
10 LJIINFOBANbHaN 6Kypka*
11Пьиec60рнк(COBCNOMORAteBHBIMN BbICTyamN DЯшпфOBaBHOROJINTa)
12 BnHTbI dIy onOpHoi 7JInΦoBaIbHoi TapeJIKN
13 KpenJIeHne Ira onOpHOI JINFOBaIbHOI TapeJIK
14 BbyBHOIyuep
15 UnaHOrOTcAcbBaHnra
16 BnHT DOnONHInTeNbHO pyKoRTKn
17 BapaushkoBa raiKa
18 KpbiUka nblne6opHnka

*I3o6paXeHHbIe INI ONiCaHbIe npHaJnEHXOCTN He BXoJrT B CtaHdapTHbIy Osbem NocTabKn. POnHbI aCCOPTmEHT pHaJnEHXHOCTe Bbl HaJeTe B HauWei npOrpamMe npHaJnEHXOCTe.

TEXHnueCKNE DAHHbIE

Protectie la repornire

Protectția la repornire impiedica pornerea necontrolata a sculei electrice dupa o intrerupere a alimentarii cu current electric.

Pentru repunerea in functiune a sculei electrice aduceti intrerupatorul pornit/oprit 2 in positia oprit si reporniti scula electrica.

Greenworks Tools garantiebeleid voor

doe-het-zelfmachine

PERIODDE LA GARANTIE

Naam en adres van de person die geauthoriseerd is voor de

samenstelling van het technische dossier:

Naam: Ted Qu Haichao (Directeur Kwaliteitszorg)

Adres: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996

Cologne Germany

Hierbij verklaren wij dat het product

Categore: 24V snoerloze excenterschuurmachine

Model: 3100107

Serienummer: Zie kentekenplaatje product

Bouwjaar: Zie kentekenplaatje product

overeenstemt met de relevante voorschriften van de Machinerichtlijn 2006/42/EC; EMC-richtlijn:2014/30/EU; ROH-richtlijn 2011/65/EU.

En bovendien verklaren wij dat

de volgende (delen/clausules van) de Europese geharmoniseerde

standaarden werden toegepast

EN60745-1,EN60745-2-4,EN55014-1,EN55014-2

Plaats, datum: Changzhou, 14/12/2016 Handtekening: Ted Qu Haichao

Director Kwaliteitszorg

3AABJHEHNE O COOTBETCTBUN TPEBOAHNMR EC

PpounBouDnteIb:Changzhou Globe Co., Ltd.

Aapec: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu

213000, P.R.China (KuTain)

IIMn aDpc nua,OTBeTCTBENHO 3a NOdROTOBky TEXHnueCKoro

fai:

IMr:TeKyXaHao（DnpeKTopnoKaueCTBy)

Ampec: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996
