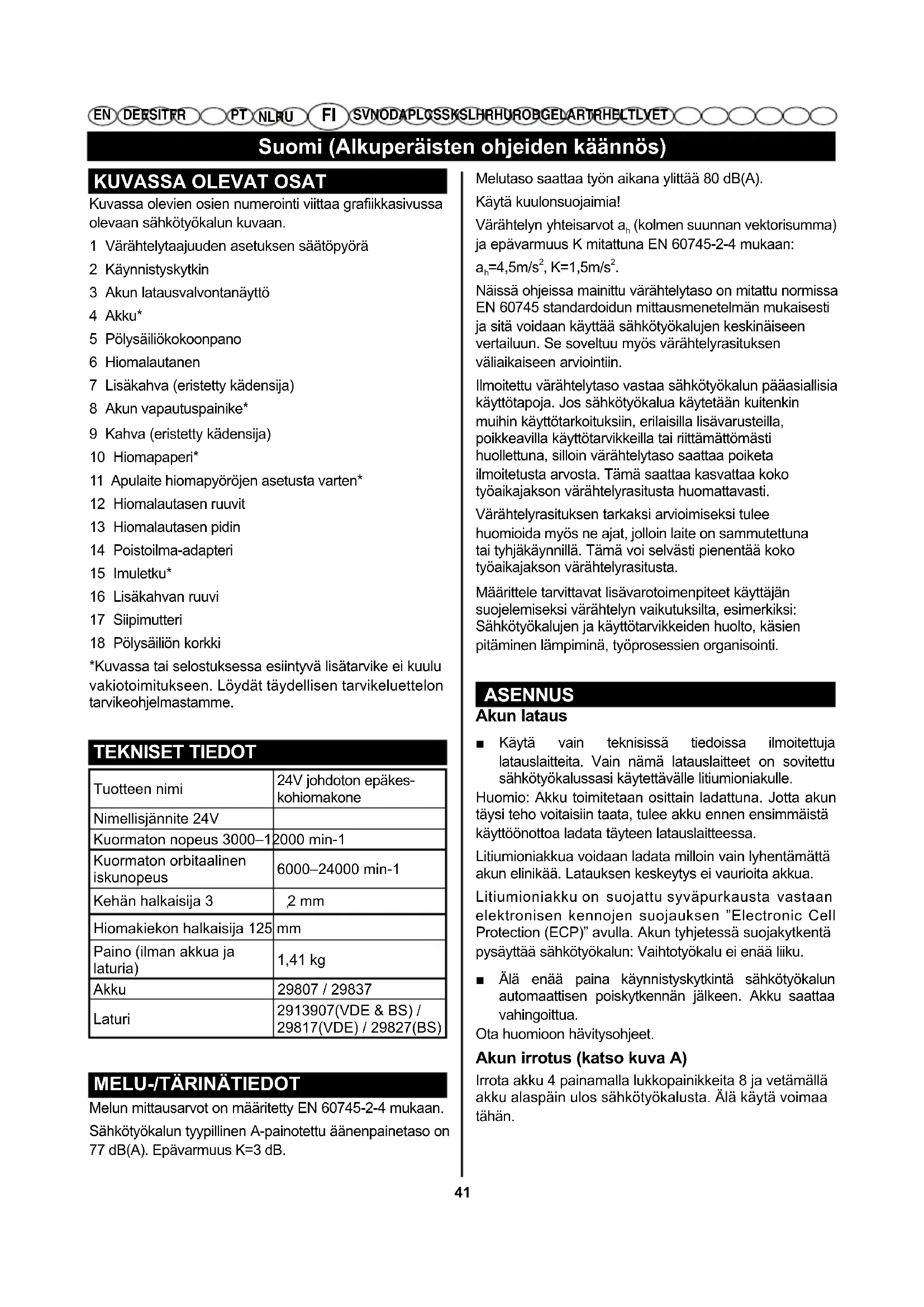

KÄYTTÖOHJE G24ROS GREENWORKS

Suomi (Alkuperäisten ohjeiden käannös)

KUVASSA OLEVAT OSAT

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sahkötyokalun kuvaan.

1 Varahtelytaajuuden asetuksen saatopyorä
2 Käynnistyskytkin
3 Akun latausvalvontanäytto
4 Akku
5 Polysäiliokokoonpano
6 Hiomalautanen
7 Lisakahva (eristetty kädensija)
8 Akun vapautuspainike
9 Kahva (eristetty kädensija)
10 Hiomapaperi
11 Apulaite hiomapyöröjen asetusta varten
12 Hiomalautasen ruuvit
13 Hiomalautasen pidin
14 Poistoilma-adapteri
15 Imuletku*
16 Lisakahvan ruuvi
17 Siipimutteri
18 Polysaillon korkki

*Kuvassa tai selostukssessa esiintyvä lisātarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

TEKNISET TIEDOT

Tuotteen nimi	24V johdoton epäkes-kohiomakone
Nimellisjännite 24V
Kuormaton nopeus 3000-1	2000 min-1
Kuormaton orbitaalinen iskunopeus	6000-24000 min-1
Kehän halkaisija 3	2 mm
Hiomakiekon halkaisija 125	mm
Paino (ilman akkua ja laturia)	1,41 kg
Akku	29807 / 29837
Laturi	2913907(VDE & BS) / 29817(VDE) / 29827(BS)

MELU-/TÄRINÄTIEDOT

Melun mittausarvot on märitetty EN 60745-2-4 mukaan. Sahkötyokalun tyypillinen A-painotettu äennpainetaso or 77 dB(A). Epävarmuus K=3 dB.

Melutasao saattaa tyon aikana yllttä 80 dB(A).

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-4 mukaan: a_h = 4,5m / s^2,K = 1,5m / s^2

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelman mukaisesti ja sitä voidaan käyttaa sahkötyokalujen keskinäseen vertailuun. Se soveltu miöv värähtelyrasituksen valiaikaiseen arviointin.

Ilmoitetu varahtelytas o vastaa sahkotyokalun paaasllisia kayttotapoja. Jos sahkotyokalua kaytetaan kuitenkin muihin kayttotarkoituksiin, erilaisilla lisavarusteilla, poikkeavilla kayttotarvikkeila tai riittamattomasti huollettuna, silloin varahtelytas saattaa poiketa ilmoitetusta arvosta. Tamaa saattaa kasvattaa kokotoaikajakson varahtelyrasitusa huomattavasti.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkaynnillä. Tämä voi selvästi piententa koko työaikajson värähtelyrasitusta.

Märittele tarvittavat lisavarotoimenpiteet käytäjan sujoelemiseksi varähtelyn vaikutuksila, esimerkiki: Sähkötyokalujen ja käytötarvikkeiden huolto, käsien pitäminen lampiminä, tyoprossien organisointi.

ASENNUS

Akun lataus

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain namā latauslaitteet on sovitettu sähkötyokalussasi käytettävalle litiumioniakulle.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun tāysi teho voitaisin taata, tulee akku ennen ensimmäista käyttoontota ladata tāyteen latauslaitteessa.

Littiumioniakkua voidaan ladata milloin vain lyhentamattakun elinikaa. Latauksen keskeytys ei vauroiota akkua.

Lithiumioniakku on suojattu svapurkausta vastaan elektronisen kennojen suojauksen "Electronic Cell Protection (ECP)" avulla. Akun tyhjetessä suojakytkenta pysayttä sahkötyokalun: Vaihtotyokalu ei enaà liku.

• Alä enää paina käynistyskytkintä sahkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua.

Ota huomionhavytysohjeet.

Akun irrotus (katso kuva A)

Irrota akku 4 painamalla lukkopainikkeita 8 ja vetamallä akku alaspain ulos sahkötyokalusta. Älä käytä voimaa tahan.

Hiomapaperin valinta

Valitse hiomapyor, Jonka karkeus sopii pinnan haluttuun hiomatehoon. Greenworks-hiomapyorot soveltuvat maalin, puun ja metallin hiontaan.

Aineen poisto (valhionta)	- karkeat hionatyöt, jossa suuri aineen poistomäärä	- vanhan maalin, lakan ja fillerin poistohionta	erittäin karkea 40
	- vanhan maalin poisto	- ohuen maalin poisto	karkea	60
		- karkeiden, höyläämättömien pintojen esihionta
Valmistrou valhionta	- kevyet hionatyöt	- epatasaisuksien poisto	keskikarkea	80
	- pintojen hiona ennen tulevaa	- karkeahionnan jalkien korjaus
	lisätyöstöä	- pinnan parannus ennen maalausta tai lakkausta	hieno	120
Hienohionta	- hiona lakkausten välissä	- pinnan sälönpoisto	erittäin hieno	180
	- lakkausvirheiden tasaus	- hienohionta ennen petsausta tai kuultolakkausta
		- pohjustuksen hiona ennen lakkausta	erittäin hieno	240

Hiomapaperin vaihto (katso kuvat B-C)

Irrota hiomapaperi 10 nostamalla sitä reunasta ja vetämälla se irti hiomalautaselta 6.

Poista lika ja poly hiomalautasesta 6 esim. siveltimella, ennen uuden hiomapyorón kiinnittämsta.

Hiomalautasen 6 pinnassa on tarrakudos, jotta tarrakiinnitteiset hiomapyorot voidaan kiinnittaa nopeasti ja yksinkertaisesti.

Paina hiomapyörö 10 tiukasti kiinni hiomalautasen 6 alapintaan.

Tarkista parhaan mahdollisen polynpiston varmistamiseksi, etta hiomapyorän aukot ovat hiomaleyn reikien kohdalla.

Polysaillotä (kohdistinta) 11 voidaan käyttaa kohdistamaan
hiomakiekko 10 hiontalevylle 6. Aseta hiomakiekko
tarranauhapuoli yloispain kohdistimelle. Työnnä
kohdistimen nokat hiontaleyn kahteen reikään ja rullaa
hiomakiekko pois kohdistimelta. Paina hiomakiekkoa
tiukasti hiontalevyä vasten.

Huomio: Oikein asennettu hiomaperi varmistaa sen,
ettei sahkotyokalu tärise liikaa käytössä.

Hiomalautasen valinta

Käytösta riippuen voidaan sahkötyökalu varustaa eri kovuutta olevilla hiomalautasilla:

• Hiomalautanen, keskikova (musta): soveltuu kaikkiiin
  hiomatöihin, yleiskäyttoën.
• Hiomalautanen, pehmea (harmaa, lisatarvike): soveltuu vali- ja hienohiontaan, myos kuperilla pinnoilla.

Hiomalautasen vaihto (katso kuvat D-E)

Huomio: Vaihda välittömästi vahingoittunut hiomalautanen

6 uuteen.

Vedä irti hiomapyörö tai kiillotustyökalu. Kierrä kokonaan
irti neljä ruuvia 12 ja poista hiomalautanen 6.

Puhdista uuden hiomalautasen 6 ylipinta. Voitele kuvassa harmaana varjostetu ulkorengas ohuesti synteettisella rasvalla.

Aseta uusi hiomalautanen 6 paikoilleen ja kiristä neljä ruuvia.

Huomio: Vialisen hiomalautasen pitimen 13 saa vaihtaa
ainoastaan sopimushuollossa.

Pölyn ja lastun poistoimu

■ Materiaalien, kuten lyijypitoinen pinnotteen, muutamien puulaatujen, kivennäispolyt ja metallipolyt voivat olla terveydelle vaarllisia. Polyn kosketus tai hengityssaattaa aiheuttaa käytäjalle tai lahellä oleville henkilöille allergisia reactioita ja/tai hengitystiesairauksia.

Märättyjä polyjä, kuten tammen- tai pyökinpolyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käytetyjen lisäaineiden kanssa (kromaatti, puunsuojaaine). Asbestipitoisia aineita saavat käsitetlä vain ammattilaiset.

• Käytä materiaalille soveltuvaa polynimua, jos se on mahdollista.
  Huolehdi tyokohteen hyvastuuletuksesta.
• Suosittelemme käytämaaun suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat sānnokset koskien kāsiteltävi materiaaleja.

Välta polynkertymää työpaikalla. Poly saattaa helposti sytty palamaan.

Suomi (Alkuperäisten ohjeiden käannös)

Integroitu polynpisto polysailloll (katso kuvat F-G)

Polysaikiokokoonpano 5 tyhennetaan vetamalla polysaillio 11 irti sahkotyokalusta puristamalla polysaillion 11 molempaa laitaa.

Tyhjennä polysaillio 11 ja puhdista polysaillio 11
pehmeallā harjalla.

Huomautus: Jotta polynpoisto sujuisi mahdollisimman tehokkaasti, tyhjenna polysaillikokoonpano 5 hyvissä ajoin ja puhdista polysaillio 11 saannollisin valein.

Kun tyostat pystypintoja, pitele sahkotyokalua siten, etta polysaillikokoonpano 5 on alaspain.

Ulkoinen polynpoisto (katso kuvat H-J)

Vedä polysäiliokokoonpano 5 irti vetamälla sita pohjaa kohden samalla kiertäen.

Asenna imuleku 15 imaukkoon 14. Kytke imuleku 15 polynimuriin. Ohjeiden lopussa on yhteenveto siitta, miten laite kytketaaan erilaisiin polynimureihin.

Pölynimurin tulee soveltua tyostettävalle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten,
karsinogeneisten tai kuivien polyjen imurointiin.

Pida pystysuoria pintoja tyostettaessasi sahkotyokalu niin, etta imuleteku osoittaa alaspain.

Lisakahva (katso kuva K)

Lisākahva 7 mahdollistaa katevan kāsittelyn ja tehon optimailisen jakautumisen erityisesti suurilla hiomanopeuksilla. Kun hiot lahellä reunoja, lisākahva voidaan poistaa. Avaa siipimutteri 17 ja vedä ruvi 16 ulos kotelosta. Vedä sitten lisākahvaa 7 laitteen etuosaa kohden. Asenna lisākahva 7 takaisintyontamalla sitä kotelon etuosaa kohden siten, ettā kahvan tapit osuvat kotelon loviin. Kiristä lisākahva hyvin ruuvilla 16 ja siipimutterilla 17.

Lisakahvan saat (katso kuva L)

Lisakahva voidaan saataa kolmeen asentoon. Voit muuttaa asentoa loysentamalla siipimutteria 17 (noin 2-3 kierrosta). Aseta lisakahva toivottuun asentoon ja kirista siipimutteri.

KÄYTTÖONOTTO

Akun asennus

Työnnä ladattu akku 4 takakautta sahkötyokalun sisään, niin että akku lukittuu paikalleen.

Kännistys ja pysäytys

Laite käynistetaa nyontamalla virtakytkinta 2 eteenpain siten,että kytkimessa nakyy numero 1.

Laite sommutetaan tyontamalla virtakytkinta 2 taaksepain siten, etta kytkimessa nikyy numero 0.

Käynnistä energiansäastön takia sahkötyokalu vain,

kun kaytā sitā.

Värähtelytaajuuden asetus

Värähtelytaajuuden asetuksen säätöpyörällä 1 voit asettaa tarvittavan värähtelytaajuuden myös käytön aikana.

1-2 pieni varähtelytaajuus
3-4keskisuuri varahtelytaajuus
5-6 suuri varähtelytaajuus

Tarvittava varähtelytaajuus riippuu materiaalista ja työolosuheista ja se voidaan märittäa käytännön cokein.

Koneen kätyä pidemän aikaa pienellä
varahtelytaajuudella, tulee se jähdyttäa, käyttemälla
sitä kuormittamatta, täydellä varahtelytaajuudella n. 3
minuuttia.

Uudelleenkäynnistyssuoja

Uudelleenkäynnystyssuoja estaa sahkötyokalun hallitsemattoman käynnistyksen virtakaton jälkeen.

Uutta kayttöönottoa varten tulee kaynnistyskytkin 2 siirtä poiskytkettyyn asentoon ja sahkötyokalu tulee sitten kaynnistäu uudelleen.

TYÖSKENTELYOHJEITA

• Irrota akku ennen kaikkia sahkötyokaluun kohdistuvi tõitä.
• Odota, kunnes sahkötyokalu on pysahtynyt, ennen kuin asetat sen pois käsistasi.

Tasojen hionta

Käynnistä sahkötyokalu. Aseta se koko hiomapinnallaant tyostettä väa pintaa vasten ja liikuta sitä kohtuullisella paineella tyokappaleen yli.

Hiontateho ja hiontajalki maaraytyvat paaasiassa valitusta hiomapyorostä, asetetusta varahtelyvaiheesta ja tyostopaineesta.

Vain moitteettomassa kunnossa olevat hiomapaperit antavat hyvän hiontatehon ja saastävat sahkötyokalua.

Kiinnitä huomiota tasaiseen puristuspaineeseen
hiomapaperin kestoän kasvattamiseksi.

Paineen turha lisääminen ei paranna hiontatehoa, vaan johtaa laitteen ja hiomapaperin voimakkaampaan kulumiseen.

Hiomapaperi, jolla on hiottu metallia, ei tulisi kayttta muita materiaialeja varten.

Käytä vain alkuperäisia hiomatarvikkeita.

Karkeahionta

Valitse hiomapyor, jossa on karkea rakeisuus.

Paina sahkötyökalua vain kevyesti, jotta se käysuuremmalla varähtelytaajuudella ja aikaansaa

Suomi (Alkuperäisten ohjeiden käannös)

suuremman aineen poiston.

Hienohionta

Valitse hiomapyor, jossa on hienompi rakeisus.

Muuttamalla tyostopainetta hieman tai vaihtamalla varähtelyvaihetta, voidaan hiomalautasen varähtelytaajuutta piententa, jolloin epakeskoliike sailyy.

Liikuta sahkötyokalua kevysti pinaen ympyroissä tai vuorotellen tyokappaleen pitkittais- ja poikittaisuunnassa. Alä kallista sahkötyokalua, jotta välttaisit tyostettävän tyokappaleen, esim. viilun pinnan puhkaisusta.

Katkaise virta sahkötyokalusta työvaiheen jälkeen.

Kiillotus

Rapautuneiden maalien tai naarmujen (esim. pleksilasi) uudelleen kiillottamista varten voidaan sahkötyokalu varustaa vastaavilla kiillotustyokaluilla, kuten lampaanvillahupulla, kiillotushuovalla tai -sienellä (lisātarvikkeita).

Valitse kiillotustyohn pieni varahtelytaajuus (porras 1 - 4), jotta pinta ei kuumene liikaa.

Kaada kiillote vahan kiillotettavaa pintaa pienemmalle alueelle. Tyosta kiillotetta sopivalla kiillotustyokalulla risti- tai pyorvin liikkein, kevyesti painaen.

Alä anna kiillotteen kuivua pinnassa, pinta saattaa vahingoittua. Alä aseta kiillotettavaa pintaa altiiksi suoralle auringonvalolle.

Puhdista kiillotustyokalut saannollisesti hyvan kiillotustuloksen varmistamiseksi. Pese kiillotustyokalut miedolla pesuaineella ja lampimalla vedellä. Alä käytä liouittimia.

Hiontataulukko

Seuraavan taulukon tiedot ovat suosituksia.

Työhon parhainen sopiva yhdistelma märitetään parhainen käytännön cokein.

Käytö	Karkeus (karkeahionta/ hienohionta)	Värähtelyvaihe
lakan hionta 180/	240	2/3
lakan paikkaus	120/240	4/5
lakan poisto	40/60	5
Pehmeä puu 40/	240	5/6
Kova puu	60/240	5/6
vaneri	180/240	2-4
Alumiini	80/240	4/5
Teräs	40/240	5
ruosteenoisto teräksestä	40/120	6

ruostumaton terãs	80/240	5
Kivi	80/240	5/6

Ohjeita akun optimaileseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Puhdista akun tuletusaukot silloin talloin pehmealla, puhtaalla ja kuivalla siveltimella.

Laitteen huomattavasti lyhentynyt käytöaika latauksen jälkeen osoittaa, että akku on loppuunkäytety ja täytyy vaihtaa uuteen.

Ota huomion havitysohjeet.

HUOLTO JA PUHDISTUS

• Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia toitä (esim. huolto, työkalun vaihtojne.) sekā laitetta kuljetttaessa ja saïlytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
  Pida aina sahkotyokalua ja sahkotyokaluntuuletsaukot puhtaina, jotta voit tyoskennell hyvin ja turvallisesti.

Jos akku ei enäa toimi, känny sopimushuollon puoleen.

HAVITTÄMINEN

Laite, ladattavat akut, lisavarusteet ja pakkausmaterialiait tulisi lajitella kierratettavaksi ymparistostystavallisesti.

Alä havita sahkötyokaluja ja paristoja/akkuja kotitalousjatteiden kanssa.

YMPÄRISTÖNSUOJELU

Alä heita raaka-aineita kotitalousjatteisin, vaan vie ne kierratykseen Ymparistonsuojelun kannalta tyokalu, lisava r ustee ja pakkaumsateriaali on lajiteltava.

Puhdista uuden hiomalautasen 6 ylapinta. Voitele kuvassa harmaana varjostettu ulkorengas ohuesti synteettisellara rasyalla.

Aseta uusi hiomalautanen 6 paikoilleen ja kirstä neljä ruuvia.

Ji cui jol uusse eusuus 1uus 1uus

jue jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jies

Paigaldage uus lihvtald 6 ja keerake neli kruvi uuesti kinni.

Tuhjendage tolmukarp 11 ja puhkige tolmukarp 11 pehme harjaga puhtaks.

Kaikilla uusilla Greenworks Toolsin laitteilla on 2 vuoden osa- ja valmistustakuu, joka alkaa alkuperäisenhankintapäivän. 30 päivän takuu myönnetään ammattikäyttoen hankituille laitteile, koska

Greenworks Toolsin laitteet on suunnitelu ensisijaisesti Tl-kuluttajille.
Tata takuta e i voi siirtä.

RAJOITUKSET

Tämä takuu kattaa ainoastaan vialiset osat/komponentit, eikä se kata seuraavista seikoista aiheutuvia korjauksia:

1. Normaali kuluminen.
2. Rutiinomainen viritys tai saatö.
3. Virheellisen käsittelin/väärinkäytön/virhekäytön tai laiminlyönnin aiheuttamat vahingot.
4. Huollon puutteesta johtuva ylikuumeneminen.
5. Huollon puutteesta johtuvasta liittimien/kiinnikkeiden loystymisestä/ irtoamisesta aiheutuvat vauriot.
6. Vedell' puhdistamisesta aiheutuvat vauriot.
7. Valtuuttamattomissa Greenworks Tools -huolloissa huolletut tai korjatut laitteet.
8. Virheellisesti kootut tai saadetyt laitteet.
9. Laitteen virheellisestä käytösta johtuvat vahingot.
10. Virheellisestä talvivalmistelusta johtuvat vauriot (puskurijousen vasteet).
11. Takuu ei tavallisesti mata tuotteita, joita pidetään kulutustarvikkeina, kuten mm. seuraavia:

akut
sahkoojohdot
- terät jaatakokoonpanot
- bihnat
suodattimet

• istukat ja työkalupidikkeet

• Tietyissä tuotleissa saattaa olla jonkun muun valmistajan komponenteja, kuten moottoreita tai voimansiirtolaiteita; tällaiset osat ovat asianmukaisen valmistajan takuukaytännö alaisia, paitsi silloin kun Greenworks Tools Europe GmbH suostuu hyväksymän vaatimukset mainitun valmistajan takuukauden ulkopuolella.

• Les outils d'occasion ne sont pas couverts par cette politique de garantie.
• Sellaisten varaosien asentaminen, vaihtaminen tai lisäminen, joita Greenworks Tools Europe GmbH ei ole toimittanut tai hyväksynyt.

Takuu

Vaadittaessa takuuhuoltoa mille tahansa tuotteelle tamän kaytannon puiteissaa on esitetäva alkuperäinen ostotosite. Luottokrtitiliote ei riita OSTotositteeksii. Jos takuun alainen tapahtuma ilmenee, kuluttajan tulee valittomästi palauttaa tuote alkuperäseen hankintapaikkaan ostotositteen kanssa. Laite lahetetän keskushuoltloomme, jossa setarkistetaan. Jos laitteessaa havaitaan vika, se korjataan ja lahetetäan takaisin kuluttajan osoitteeesen veloituksetta. Laitteet, joiden jalleenmyntihinta on alle 100 euroa (ml. ALV), tavallisesti vaidhetaan uuteen.

Jos keskushuollossa havaitaan,että laitteessa ei ole vikaa,asiasta ilmoitetaan kuluttajalle,ja hänen on katettava korjauskulut.

Täm takuukaytanto saattaa muuttua ajoittain kattamaan uusien tuotteiden vaatimukset. Tuorein takuukaytanto on saatavilla osoitteessa www.greenworkstools.eu.

Greenworks Tools garanti for hobbymaskinerGreenworks Toolsin ta

GARANTIPERIOD

pUj
gGreenworks Tools UusuusuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusuuusUU

1

iUuuiuue uus eUs Ue j/ Uudnul Ue Gs u 15uua

Valmistaja: Changzhou Globe Co., Ltd.

Osoite: No.65 Xinggang Road Zhonglou Zone Changzhou, Jiangsu

213000, P.R.China

Sen henkilön nimi ja osoite, jolla on lupa koota tekinen tiedosto:

Nimi: Ted Qu Haichao (laatupäällikkö)

Osoite: Greenworks Tools Europe GmbH, Wankelstrasse 40. 50996

Cologne, Germany

Ilmoitamme taten, etta tuote

Luokka: 24V johdoton epakeskohiomakone

Malli: 3100107

Sarjanumero: Viittaa tuotteen nimikilpeen

Valmistusvuosi: Viittaa tuotteen nimikilpeen

noudattaa laitedirektiivin 2006/42/EC; EMC-direktiivin 2014/30/EU

ja ROHs-direktiivin 2011/65/EU asianmukaisia ehtoja.

Lisaksi ilmoitamme, etta olemme kayttaneet seuraavia eurooppalaisia yhdenmukaistettuja standardeja (niiden osia/ehtoja)

EN60745-1,EN60745-2-4,EN55014-1,EN55014-2

Paikka, paiväys: Changzhou, 14.12.2016 Allekirjoitus: Ted Qu Haichao

Laatupaallikkö

Ted.

Tillverkare: Changzhou Globe Co., Ltd.
