GEBRUIKSAANWIJZING GSK 50 Professional BOSCH

nl Coupunkelijke gebruikssamwjang.

da Original brugamisting

Nederlands ...... Pagina 38

Dansk.... Side 43

Svenska.... Sida 47

Norsk Side 51

Suomi....Sivu 56

Ελληνικά. Σελίδα 60

Türkçe Sayfa 65

Polski....Strona 70

Česky....Strana 75

Slovensky. Strana 80

Magyar....Oldal 85

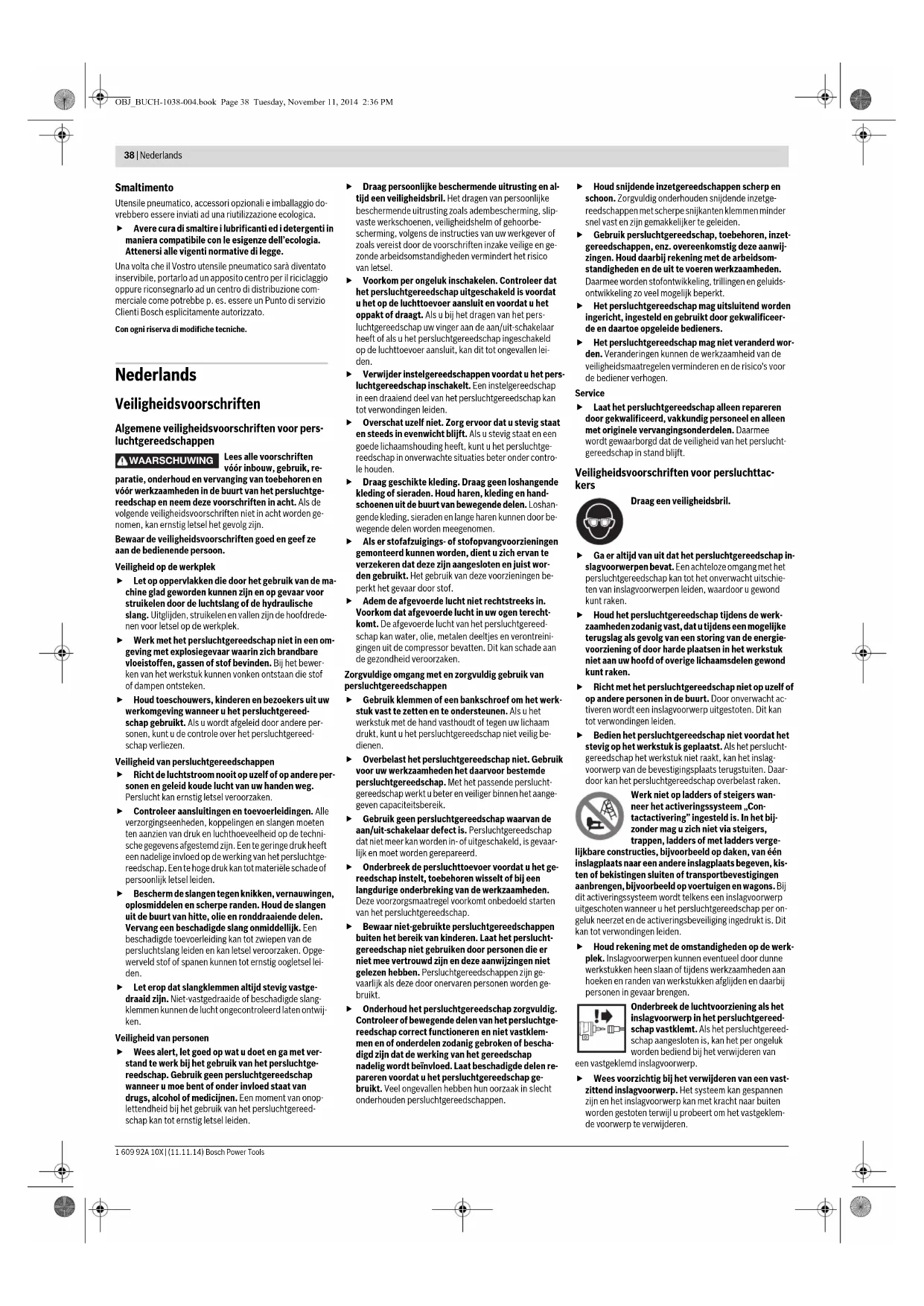

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor pers- luchtgereedschappen

WAARSCHUWING

Lees alle voorschriften vóór inbouw, gebruik, re-

paratie, onderhoud en vervanging van toebehoren en vóór werkzaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de volgende veiligheidsvoorschriften niet in acht worden genomen, kan ernstig letsel het gevolg zijn.

Bewaar de veiligheidsvoorschriften goed en geef ze aan de bedienende persoon.

Veiligheid op de werkplek

Let op oppervlakken die door het gebruik van de machine glad geworden kunnen zijn en op gevaar voor struikelen door de luchtslang of de hydraulische slang. Uitglijden, struikelen en vallen zijn de hoofdredenen voor letsel op de werkplek.
▶ Werk met het persluchtgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Bij het bewerken van het werkstuk kunnen vonken ontstaan die stof of dampen ontsteken.
Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wanneer u het persluchtgereedschap gebruikt. Als u wordt afgeleid door andere personen, kunt u de controle over het persluchtgereedschap verliezen.

Veiligheid van persluchtgereedschappen

Richt de luchtstroom nooit op uzelf of op andere personen en geleid koude lucht van uw handen weg. Perslucht kan ernstig letsel veroorzaken.
▶ Controleer aansluitingen en toevoerleidingen. Alle verzorgingseenheden, koppelingen en slangen moeten ten aanzien van druk en luchthoeveelheid op de technische gegevens afgestemd zijn. Een te geringe druk heeft een nadelige invloed op de werking van het persluchtgereedschap. Een te hoge druk kan tot materiële schade of persoonlijk letsel leiden.
▶ Bescherm de slangen tegen knikken, vernauwingen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en rondraaiende delen. Vervang een beschadigde slang onmiddellijk. Een beschadigde toevoerleiding kan tot zwiepen van de persluchtslang leiden en kan letsel veroorzaken. Opgewerveld stof of spanen kunnen tot ernstig oogletsel leiden.
Let erop dat slangklemmen altijd stevig vastgedraaid zijn. Niet-vastgedraaide of beschadigde slangklemmen kunnen de lucht ongecontroleerd laten ontwijken.

Veiligheid van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap. Gebruik geen persluchtgereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het persluchtgereedschap kan tot ernstig letsel leiden.

Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals adembescherming, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming, volgens de instructies van uw werkgever of zoals vereist door de voorschriften inzake veilige en gezonde arbeidsomstandigheden vermindert het risico van letsel.

▶ Voorkom per ongeluk inschakelen. Controleer dat het persluchtgereedschap uitgeschakeld is voordat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit-schakelaar heeft of als u het persluchtgereedschap ingeschakeld op de luchttoevoer aansluit, kan dit tot ongevallen leiden.

▶ Verwijder instelgereedschappen voordat u het persluchtgereedschap inschakelt. Een instelgereedschap in een draaiend deel van het persluchtgereedschap kan tot verwondingen leiden.

▶ Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Als u stevig staat en een goede lichaamshouding heeft, kunt u het persluchtgereedschap in onverwachte situaties beter onder controle houden.

Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

Als er stofafzuigings- of stofopvangvoorzieningen gemonteerd kunnen worden, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.

Adem de afgevoerde lucht niet rechtstreeks in. Voorkom dat afgevoerde lucht in uw ogen terechtkomt. De afgevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes en verontreini-gingen uit de compressor bevatten. Dit kan schade aan de gezondheid veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van persluchtgereedschappen

• Gebruik klemmen of een bankschroef om het werkstuk vast te zetten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam drukt, kunt u het persluchtgereedschap niet veilig bedienen.
  ▶ Overbelast het persluchtgereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde persluchtgereedschap. Met het passende persluchtgereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
• Gebruik geen persluchtgereedschap waarvan de aan/uit-schakelaar defect is. Persluchtgereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
  Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.
  Bewaar niet-gebruikte persluchtgereedschappen buiten het bereik van kinderen. Laat het persluchtgereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen hebben. Persluchtgereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt.
  Onderhoud het persluchtgereedschap zorgvuldig. Controleer of bewegende delen van het persluchtgereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het persluchtgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden persluchtgereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik persluchtgereedschap, toebehoren, inzetgereedschappen, enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Daarmee worden stofontwikkeling, trillingen en geluidsonntwikkeling zo veel mogelijk beperkt.
- Het persluchtgereedschap mag uitsluitend worden ingericht, ingesteld en gebruikt door gekwalificeerde en daartoe opgeleide bedieners.
Het persluchtgereedschap mag niet veranderd worden. Veranderingen kunnen de werkzaamheid van de veiligheidsmaatregelen verminderen en de risico's voor de bediener verhogen.

Service

Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.

Veiligheidsvoorschriften voor persluchttackers

Draag een veiligheidsbril.

Ga er altijd van uit dat het persluchtgereedschap inslagvoorwerpen bevat. Een achteloze omgang met het persluchtgereedschap kan tot het onverwacht uitschieten van inslagvoorwerpen leiden, waardoor u gewond kunt raken.
Houd het persluchtgereedschap tijdens de werkzaamheden zodanig vast, dat u tijdens een mogelijke terugslag als gevolg van een storing van de energievoorziening of door harde plaatsen in het werkstuk niet aan uw hoofd of overige lichaamsdelen gewond kunt raken.
Richt met het persluchtgereedschap niet op uzelf of op andere personen in de buurt. Door onverwacht activeren wordt een inslagvoorwerp uitgestoten. Dit kan tot verwondingen leiden.
Bedien het persluchtgereedschap niet voordat het stevig op het werkstuk is geplaatst. Als het persluchtgereedschap het werkstuk niet raakt, kan het inslagvoorwerp van de bevestigingsplaats terugstuiten. Daardoor kan het persluchtgereedschap overbelast raken.

Werk niet op ladders of steigers wanneer het activeringssysteem „Contactactivering” ingesteld is. In het bijzonder mag u zich niet via steigers, trappen, ladders of met ladders verge

lijkbare constructies, bijvoorbeeld op daken, van één inslagplaats naar een andere inslagplaats begeven, kisten of bekistingen sluiten of transportbevestigingen aanbrengen, bijvoorbeeld op voertuigen en wagons. Bij dit activeringssysteem wordt telkens een inslagvoorwerp uitgeschoten wanneer u het persluchtgereedschap per ongeluk neerzet en de activeringsbeveiliging ingedrukt is. Dit kan tot verwondingen leiden.

Houd rekening met de omstandigheden op de werkplek. Inslagvoorwerpen kunnen eventueel door dunne werkstukken heen slaan of tijdens werkzaamheden aan hoeken en randen van werkstukken afglijden en daarbij personen in gevaar brengen.

Onderbreek de luchtvoorziening als het inslagvoorwerp in het persluchtgereedschap vastklemt. Als het persluchtgereedschap aangesloten is, kan het per ongeluk worden bediend bij het verwijderen van

een vastgeklemd inslagvoorwerp.

▶ Wees voorzichtig bij het verwijderen van een vastzittend inslagvoorwerp. Het systeem kan gespannen zijn en het inslagvoorwerp kan met kracht naar buiten worden gestoten terwijl u probeert om het vastgeklemde voorwerp te verwijderen.

Nederlands | 39

• Gebruik dit persluchtgereedschap niet voor het bevestigen van elektrische leidingen. Het is niet geschikt voor de installatie van elektrische leidingen, kan de isolatie van elektrische kabels beschadigen en zo een elektrische schok en brandgevaar veroorzaken.
• Gebruik nooit zuurstof of brandbare gassen als energiebron voor het persluchtgereedschap. Brandbare gassen zijn gevaarlijk en kunnen het persluchtgereedschap tot explosie brengen.
  Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
  Het persluchtgereedschap kan alleen worden aangesloten op leidingen waarbij de maximaal toegestane druk van het persluchtgereedschap met niet meer dan 10 % kan worden overschreden. Bij hogere drukwaarden moet een drukregelventiel (drukverminderaar) met nageschakeld drukbegrenzingsventiel in de persluchtleiding worden ingebouwd. Te hoge druk veroorzaakt een abnormale werking of een breuk van het persluchtgereedschap. Verwondingen kunnen hiervan het gevolg zijn.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het persluchtgereedschap is bestemd voor verbindingswerkzaamheden bij dakdekkerswerkzaamheden, werkzaamheden aan bekistingen en lattenwerk en het vervaardigen van wand- en plafondelementen, houten gevels,

pallets, houten hekwerk, geluidbeschermingswanden en kisten.

Alleen de in de tabel „Technische gegevens“ gespecificeerde inslagvoorwerpen (nagels, nieten, enz.) mogen worden gebruikt.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het persluchtgereedschap op de pagina met afbeeldingen.

1 Werkstukbescherming

2 Activeringsbeveiliging

3 Stelwiel voor instelling van diepteaanslag

4 Luchtuitgang met verstelbaar luchtafvoerkapje

5 Handgreep

6 Luchtaansluitstuk

7 Blokkering van magazijnschuif (GTK 40)

8 Magazijn

9 Omschakelaar voor activeringssysteem

10 Schakelaar

11 Magazijnschuif (GTK 40)

12 Spanhendel voor het openen en sluiten van het schotkanaal (GTK 40)

13 Monding

14 Blokkering van magazijn (GSK 50)

15 Vulindicatie (GSK 50)

16 Snelsluitkoppeling

17 Luchttoevoerslang

18 Nietstrips*

19 Nagelstrips*

20 Magazijnrails (GSK 50)

21 Slagstempel

22 Depot voor het opbergen van de werkstukbescherming

*Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Technische gegevens

Persluchtnagelmachine		GTK 40	GSK 50
Productnummer		3601D91G.. 3601D91D..
Inslagkracht bij 6,3 bar (91 psi)	Nm 18,4 17,8
Activeringssystemen
- Enkele inslag met beveiligingsreeks		●	●
- Contactactivering		●	●
Inslagvoorwerp
- Type		Nietstrips	Nagelstrips
			Platkopnagels
- Lengte	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- Diameter	mm	1,2	1,2
Max. inhoud magazijn		100	100
Motorolie SAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
Inwendig volume	ml	196,5	200
Max. werkdruk	bar	5-8	5-8
Aansluitschroefdraad	"	14	14
Luchttoevoerslang
- Max. bedrijfsdruk bij 20 °C	bar	10	10
- Inwendige slangdiameter	"	14	14
- Max. slanglengte	m	30	30
Luchtverbruik per inslag bij 6,8 bar (100 psi)	l	0,71	0,69
Afmetingen
- Hoogte	mm	246	251
- Breedte	mm	60	60
- Lengte	mm	272	260
Gewicht volgens EPTA-Procedure 01/2003	kg 1,14 1,14

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 12549. Het A-gewogen geluidsniveau van het persluchtgereedschap bedraagt kenmerkend: geluidsdrukniveau 96 dB (A): geluidsvermogenniveau 110 dB (A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a, en onzekerheid K bepaald volgens EN ISO 20643: a, < 2,5 m/s², K = 1,5 m/s².

Conformiteitsverklaring

CE

We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens“ beschreven product aan alle desbetreffende bepalingen van de richtlijn 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt: EN 792-13.

Technisch dossier (2006/42/EG) bij:

Robert Bosch GmbH, PT/ETM9.

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Aansluiting op de luchttoevoer (zie afbeelding A)

Controleer dat de druk van de persluchtinstallatie niet gro- ter is dan de maximaal toegestane nominale druk van het persluchtgereedschap. Stel de luchtdruk eerst in op de on- derste waarde van de geadviseerde nominale druk (zie „Technische gegevens“).

Controleer in geval van twijfel de druk bij de luchtingang met een manometer terwijl het persluchtgereedschap in geschakeld is.

Voor een maximaal vermogen moeten de waarden voor de luchttoevoerslang 17 (aansluitschroefdraad, maximale bedrijfsdruk, slangbinnendiameter, maximale slanglengte; zie „Technische gegevens“) worden aangehouden.

De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen beschadiging, vervuiling en roestvorming.

Alle armaturen, verbindingsleidingen en slangen moeten geschikt zijn voor de druk en de vereiste luchthoeveelheid. Voorkom vernauwingen van de toevoerleidingen, bijvoorbeeld door afknellen, knikken of trekken.

Aansluiting van de persluchttoevoer op het persluchtgereedschap

- Maak het magazijn 8 leeg.

(zie „Magazijn leegmaken“, pagina 40)

Bij de volgende handelingen kan een inslagvoorwerp uitgestoten worden als door reparatie- of onderhoudswerkzaamheden of transport inwendige delen van het persluchtgereedschap zich niet in de uitgangspositie bevinden.

• Verbind het luchtaansluitstuk 6 met een luchttoevoerslang 17 die is uitgerust met een snelsluitkoppeling 16.
• Controleer de juiste werking door het persluchtgereedschap met de monding 13 of indien nodig met de rubber werkstukbescherming 1 op een houten plank of plaat neer te zetten en één tot twee keer te activeren.

Magazijn vullen

Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.

▶ Gebruik alleen origineel Bosch-toebehoren (zie

„Technische gegevens“). De precisieonderdelen van de tacker, zoals magazijn, monding en nietkanaal, zijn afgestemd op nieten, nagels en stiften van Bosch. Andere fabrikanten gebruiken andere staalkwaliteiten en afmetingen.

Het gebruik van ongeoorloofde inslagvoorwerpen kan het persluchtgereedschap beschadigen en kan verwondingen veroorzaken.

Houd het persluchtgereedschap tijdens het vullen van het magazijn zodanig dat de monding 13 niet op uw eigen li-chaam of op andere personen gericht is.

GTK 40 (zie afbeeldingen B1-B2)

• Trek de magazijnschuif blokkering van de magazijnschuif 7 volledig vastklikt.
• Reinig en smeer de magazijnschuif 11 indien nodig en controleer dat het magazijn 8 niet vuil is.
• Stulp een passende nietstrip 18 over het magazijn 8. De nietkoppen moeten daarbij geheel op het oppervlak van het magazijn liggen en de nietstrip moet gemakkelijk in het magazijn heen en weer kunnen worden geschoven.
• Trek dem magazijnschuif 1: van de blokkering van de magazijnschuif 7 naar binnen.
• Beweeg de magazijnschuif voorzichtig naar voren tot deze de nietstrip raakt.

Opmerking: Laat de magazijnschuif niet terugschieten zonder deze vast te houden. Anders kan de magazijnschuif beschadigd worden. Bovendien bestaat het gevaar dat uw vingers worden vastgeklemd.

GSK 50 (zie afbeeldingen C1-C2)

• Druk op de magazijnblokkering 14 en trek tegelijkertijd het magazijn 8 tot aan de aanslag naar achteren.
• Reinig en smeer indien nodig de magazijnrail 20.
• Leg een passende nagelstrip 19 in het magazijn. De nagelpunten dienen daarbij indien mogelijk de magazijnrail 20 te raken.
• Duw de nagelstrips in het magazijn helemaal naar voren.
• Duw het magazijn naar binnen tot de magazijnblokke- ring 14 weer vastklikt.

Vul het magazijn als de rode balken van de vulindicatie 15 voor de helft zichtbaar zijn.

Gebruik

Activeringssystemen

Het persluchtgereedschap kan met twee verschillende activeringssystemen worden gebruikt:

- Enkele inslag met beveiligingsreeks

Bij dit activeringssysteem moet eerst de activeringsbeveiliging 2 stevig op het werkstuk worden gezet. Een in-slagvoorwerp wordt pas uitgestoten als de schakelaar 10 wordt ingedrukt.

Nieuwe inslagen zijn daarna pas mogelijk nadat de schakelaar en de activeringsbeveiliging weer in de uitgangspositie zijn gezet.

- Contactactivering

Bij dit activeringssysteem moet eerst de schakelaar 10 worden ingedrukt. Een inslagvoorwerp wordt altijd uitgestoten als de activeringsbeveiliging 2 stevig op het werkstuk wordt gezet terwijl de schakelaar is ingedrukt. Daarmee wordt een hogere werksnelheid bereikt.

Voor het instellen van het activeringssysteem dient de om schakelaar 9.

Ingebruikneming

Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.

Werkzaamheden met enkele inslag (zie afbeelding D)

- Druk de omschakelaar 9 naar binnen en klap deze tegelijkertijd in de onderste stand tot hij weer vastklikt.

Het activeringssysteem „enkele inslag" is ingesteld.

- Laat de omschakelaar 9 weer los.

• Z et de monding 13 of indien nodig de rubt bescherming 1 stevig op het werkstuk tot de active-ringsbeveiliging 2 helemaal is ingedrukt.
• Druk vervolgens de schakelaar 10 kort in en laat deze weer los. Daarbij wordt een niet (GTK 40) of een platkopnagel (GSK 50) uitgeschoten.
• Laat het persluchtgereedschap van het werkstuk terug stuiten.
• Voor een nieuwe inslag tilt u het helemaal van het werk- ug totaat de bogenzette het weer neer op de volgende plaats waar u een inslag wenst.

Werkzaamheden met contactactivering (zie afbeelding E)

- Druk de omschakelaar 9 naar binnen en klap deze tegelijkertijd in de bovenste stand tot hij weer vastklikt.

Het activeringssysteem „contactinslag" is ingesteld.

• Laat de omschakelaar 9 weer los.
• Druk de schakelaar 10 in en houd deze ingedrukt.
• Z et de m on d ing 13 of indien nodig de rubl bescherming 1 stevig op het werkstuk tot de active-ringsbeveiliging 2 helemaal is ingedrukt.
  Daarbij wordt een niet (GTK 40) of een platkopnagel (GSK 50) uitgeschoten.

• Laat het persluchtgereedschap van het werkstuk terugstuiten.

• Voor een nieuwe inslag tilt u het helemaal van het werkstuk omhoog en zet u het weer neer op de volgende plaats waar u een inslag wenst.

• Beweeg het persluchtgereedschap gelijkmatig over het werkstuk door het omhoog te tillen en weer neer te zetten.

Telkens wanneer u het persluchtgereedschap neerzet en de activeringsbeveiliging ingedrukt is, wordt er een niet (GTK 40) of een platkopnagel (GSK 50) uitgeschoten.

- Zodra het gewenste aantal nieten (GTK 40) of platkop-nagels (GSK 50) is ingeslagen, laat u de schakelaar 10 weer los.

Tips voor de werkzaamheden

Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.

Controleer altijd vóór het begin van de werkzaamheden de correcte werking van de veiligheids- en activeringsvoorzieningen en het vastzitten van alle schroeven en moeren.

Onderbreek onmiddellijk de luchttoevoer van een defect of niet correct werkende persluchtgereedschap en neem contact op met een erkende Bosch-klantenservicewerkplaats.

Voer geen manipulaties aan het persluchtgereedschap uit die niet volgens de voorschriften zijn. Demonteer of blokkeer geen onderdelen van het persluchtgereedschap, zoals bijvoorbeeld de activeringsbeveiliging.

Voor geen „noodreparaties“ met ongeschikte middelen uit. Het persluchtgereedschap moet regelmatig en deskundig worden onderhouden (zie „Onderhoud en reiniging“, pagina 41).

Voorkom elke verzwakking en beschadiging van het pers- luchtgereedschap, bijvoorbeeld door:

• inslaan of graveren,
• door de fabrikant niet toegestane ombouwwerkzaamheden,
• geleiden langs sjablonen die vervaardigd zijn van hard materiaal, bijvoorbeeld staal,
• laten vallen op of schuiven over de vloer,
• gebruik alshamer,
• elke soort van geweldsinwerking.

Controleer wat er zich onder en achter het werkstuk bevindt. Schiet geen nieten (GTK 40) of platkopnagels (GSK 50) in muren, plafonds of vloeren als zich daarachter personen bevinden. De inslagvoorwerpen kunnen door het werkstuk slaan en iemand verwonden.

berwerkstuk SCHNAT geeln niet (GTK 40) of platkopnagel (GSK 50) op reeds ingeslagen bevestigingsmiddelen. Daarbij kan het in-slagvoorwerp vervormen, de inslagvoorwerpen kunnen vastklemmen of het persluchtgereedschap kan zich onge-controleerd bewegen.

Als het persluchtgereedschap onder koude omstandigheden wordt gebruikt, worden de eerste nieten (GTK 40) of platkopnagels (GSK 50) langzamer dan gewoonlijk ingeschoten. Nadat het persluchtgereedschap tijdens de werkzaamheden warm geworden is, is een normale werksnelheid weer mogelijk.

Voorkom het bedienen van de tacker zonder nieten of nagels om de slijtage van de slagstempel te beperken.

Verbreek bij lange onderbrekingen van de werkzaamheden of aan het einde van de werkzaamheden de verbinding van het persluchtgereedschap met de luchttoevoer en maak, indien mogelijk, het magazijn leeg.

Magazijn leegmaken

GTK 40

• Trek de magazijnschuif 11 terug totdat de knop van de blokkering van de magazijnschuif 7 volledig vastklikt. Verwijden de nietstrips 18.
• Trek de magazijnschuif 11 iets terug en duw de knop van de blokkering van de magazijnschuif 7 naar binnen.
• Beweeg de magazijnschuif voorzichtig naar voren tot deze het begin van het magazijn raakt.

Nederlands|41

Opmerking: Laat de magazijnschuif niet terugschieten zonder deze vast te houden. Anders kan de magazijnschuif beschadigd worden. Bovendien bestaat het gevaar dat uw vingers worden vastgeklemd.

GSK 50

• Drukopdemagazijnblokke het magazijn 8 tot aan de aanslag naar achteren.
• Verwijder de nagelstrips 19.
• Duw het magazijn naar binnen tot de magazijnblokke- ring 14 weer vastklikt.

Diepteaanslag instellen (zie afbeelding F)

De inslagdiepte van de nieten (GTK 40) of platkopnagels (GSK 50) kan met het stelwiel 3 worden ingesteld.

Maak het magaziin 8 leeg.

(zie „Magazijn leegmaken“, pagina 40)

- Nagels worden te diep ingeschoten:

Als u de inslagdiepte wilt verkleinen, draait u het stelwiel 3 tegen de richting van de wijzers van de klok. of

Nagels worden niet diep genoeg ingeschoten:

Als u de inslagdiepte wilt vergroten, draait u het stelwiel 3 in de richting van de wijzers van de klok.

Vul het magazijn weer.

(zie „Magazijn vullen“, pagina 40)

- Test de nieuwe inslagdiepte met een proefwerkstuk. Herhaal indien nodig de stappen.

Vastgeklemde nagels losmaken

Nieten (GTK 40) of platkopnagels (GSK 50) kunnen in het nietkanaal vastgeklemd raken. Mocht dit vaker voorkomen, dient u contact op te nemen met een erkende Boschklantenservicewerkplaats.

Opmerking: Als de slagstempel na het losmaken van de vastgeklemde nagels niet meer terug beweegt, dient u contact op te nemen met een erkende Bosch-klantenservice-werkplaats.

GTK 40 (zie afbeeldingen G1-G3)

- Maak het magazijn 8 leeg.

(zie „Magazijn leegmaken“, pagina 40)

• Du w d es span h endel 12 omlaagzodat worden geopend.
• Verwijder de vastgeklemde niet. Gebruik daarvoor indien nodig een tang.
• Als de slagstempel 21 naar buiten is bewogen, duwt u deze met een gesmeerde schroevendraaier of met een ander gesmeerd voorwerp weer terug in de zuiger.

Onderhoudsschema

Houd de luchtuitgang 4, de activeringsbeveiliging 2 en de schakelaar 10 altijd schoon en vrij van vreemde voorwerpen (stof, spanen, zand, enz.).

• Smeer het nietkanaal met 2-3 druppels motorolie (SAE 10 of SAE 20).
• Sluit het nietkanaal, hang de beugel van de spanhendel 12 in de haken aan het nietkanaal en druk vervolgens de spanhendel weer omhoog.

V_m J h_e t_m a_g a_z i_j n w e r (zie „Magazijn vullen , pagina40)

GSK 50 (zie afbeelding H)

• Maak het magazijn 8 leeg.
  (zie „Magazijn leegmaken“, pagina 40)
• Verwijder de vastgeklemde platkopnagel met geopend magazijn. Gebruik daarvoor indien nodig een tang.
• Als de slagstempel 21 naar buiten is bewogen, duwt u deze met een gesmeerde schroevendraaier of met een ander gesmeerd voorwero weer terug in de zuiger.
• Smeer het nietkanaal met 2–3 druppels motorolie (SAE 10 of SAE 20).
• Vul het magazijn weer. (zie „Magazijn vullen“, pagina40)

Werkstukbescherming vervangen (zie afbeelding I)

De werkstukbescherming 1 aan het einde van de active-ringsbeveiliging 2 beschermt het werkstuk totdat het pers-luchtgereedschap voor de inslag juist geplaatst is.

De werkstukbescherming kan verwijderd en vervangen worden.

• Trek de werkstukbescherming van de activeringsbeveiliging.
• Duw de nieuwe werkstukbescherming met het open uit-einde over de activeringsbeveiliging.

GSK 50: Bij dit persluchtgereedschap kan een reserve-werkstukbescherming aan de onderzijde van het magazijn 8 bewaard worden. Schuif daarvoor de werkstukbescherming in het depot 22.

Verstelbaar luchtafvoerkapje (zie afbeelding J)

Met het verstelbare luchtafvoerkapje bij de luchtuitgang 4 kunt u de afvoerlucht van uzelf of van het werkstuk weg buigen.

Vervoeren en opbergen

Metakdteapantskæntgereedschap los van de luchtvoorziening als u het wilt verplaatsen of vervoeren, in het bijzonder wanneer u een ladder gebruikt of wanneer u in een ongewone lichaamshouding moet werken.
Draag het persluchtgereedschap op de werkplek alleen aan de greep 5 en met niet-bediende schakelaar 10.

Reinig het magazijn 8. Verwijder kunststof of houten spanen die zich tijdens de werkzaamheden in het magazijn kunnen ophopen.

Bewaar het persluchtgereedschap altijd gescheiden van de persluchtvoorziening en op een droge en warme plaats. Als het persluchtgereedschap gedurende lange tijd niet meer wordt gebruikt, dient u de gereedschapdelen van staal te bedekken met een fijne olielaag. Dit voorkomt roestvorming.

Onderhoud en service

Onderhoud en reiniging

Onderbreek de luchttoevoer voordat u het persluchtgereedschap instelt, toebehoren vervangt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap.

Laat onderhouds- en reparatiewerkzaamheden alleen uitvoeren door gekwalificeerd, vakbekwaam personeel. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.

Een erkende Bosch-klantenservice voert deze werkzaamheden snel en vakkundig uit.

Persluchtgereedschap smeren (zie afbeelding K)

Als het persluchtgereedschap niet op een verzorgingseen heid is aangesloten, moet het regelmatig worden gesmeerd.

- Bij matig gebruik eenmaal per dag.

- Bij intensief gebruik tweemaal per dag.

Doe 2-3 druppels smeermiddel in het luchtaansluitstuk 6. Gebruik niet te veel smeermiddel. Anders hoopt dit zich op in het persluchtgereedschap. Vervolgens wordt het via de luchtuitgang 4 weer afgevoerd.

Gebruik alleen de door Bosch geadviseerde smeermidde- len.

• Minerale motorolie SAE 10 (voor gebruik onder zeer koude omstandigheden)
• Minerale motorolie SAE 20
  ▶ Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht.

Reinig het persluchtgereedschap regelmatig met perslucht.

Maatregel Reden Uitvoering

Afvoerluchtfilter dagelijks leegmaken.	Voorkomt dat vuil en vocht zich in het persluchtgereedschapophoopt.	- Open het uitlaatventiel.
Smeermiddelreservoir altijd gevuld houden.	Houdt het persluchtgereedschap gesmeerd.	- Vul het smeermiddelreservoir met de geadviseerde smeermiddelen.(zie „Persluchtgereedschap smeren“, pagina 41)
Magazijn 8 en magazijnschuif 11 reinigen.	Voorkomt dat een niet (GTK 40) of een platkopnagel (GSK 50) vastgeklemd raakt.	- Blaas het mechanisme van het magazijn en de magazijnschuif dagelijks met perslucht uit.
Ervoor zorgen dat de activeringsbeveiliging 2 correct werkt.	Bevordert uw arbeidsveiligheid en een efficiënt gebruik van het persluchtgereedschap.	- Blaas het mechanisme van de activeringsbeveiliging dagelijks met perslucht uit.
Persluchtgereedschap smeren.	Beperkt de slijtage van het persluchtgereedschap.	- Doe 2-3 druppels smeermiddel in het luchtaansluitstuk 6.(zie „Persluchtgereedschap smeren“, pagina 41)
Compressor leegmaken.	Voorkomt dat vuil en vocht zich in het persluchtgereedschapophoopt.	- Open het uitlaatventiel van de compressortank.

42 | Nederlands

Storingen verhelpen

Probleem Oorzaak Oplossing
Het persluchtgereedschap is gereed voor gebruik, maar er worden geen nieten (GTK 40) of platkopnagels (GSK 50) uitgeschoten.	Een niet (GTK 40) of een platkopnagel (GSK 50) is in het niet- kanaal vastgeklemd geraakt.	- Maak de vastgeklemde nagel los.(zie „Vastgeklemde nagels losmaken“, pagina 41)
	De magazijnschuif 11is defect.	- Reinig en smeer de magazijnschuif 11indien nodig en controleer dat het magazijn 8niet vuil is.
	De veer van de magazijnschuif is te zwak of defect.	- Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
	De gebruikte inslagvoorwerpen zijn niet toegestaan.	- Gebruik alleen origineel toebehoren.Alleen de in de tabel „Technische gegevens“ gespecifi- ceerde inslagvoorwerpen (nagels, nieten, enz.) mogen worden gebruikt.
	Het magazijn 8is leeg. - Vul het magazijn weer.	(zie „Magazijn vullen“, pagina 40)
De nieten (GTK 40) of platkopnagels (GSK 50) worden slechts zeer langzaam en met te weinig druk uitgeschoten.	De nominale druk van de persluchtvoorziening is te gering.	- Vergroot de toevoer van perslucht. 8 bar mogen daarbij niet worden overschreden.
	De slagstempel is beschadigd.	- Gebruik alleen de door Bosch geadviseerde smeermid- delen.(zie „Persluchtgereedschap smeren“, pagina 41)
	De dichtingsring van de zuiger is versleten of beschadigd.	- Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
	De buffer is versleten. - Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
	De lengle en de diameter van de luchttoevoerslang 17komen niet overeen met de gegevens die voor dit persluchtgereed- schap zijn vermeld.	- Gebruik een luchttoevoerslang met de juiste afmetin- gen.(zie „Technische gegevens“, pagina 39)
	De luchttoevoerslang 17is geknikt.	- Verwijder de knik uit de luchttoevoerslang.
De nieten (GTK 40) of platkopnagels (GSK 50) worden te diep ingeschoten.	De nominale druk van de persluchtvoorziening is te hoog.	- Verminder de toevoer van perslucht. 5 bar mogen daar- bij niet worden onderschreden.
	De diepteaanslag is te diep ingesteld.	- Stel de diepteaanslag op de gewenste diepte in.(zie „Diepteaanslag instellen“, pagina 41)
	De buffer is versleten. - Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
De nieten (GTK 40) of platkopnagels (GSK 50) worden niet diep genoeg ingeschoten.	De nominale druk van de persluchtvoorziening is te gering.	- Vergroot de toevoer van perslucht. 8 bar mogen daarbij niet worden overschreden.
	De diepteaanslag is te hoog ingesteld.	- Stel de diepteaanslag op de gewenste diepte in.(zie „Diepteaanslag instellen“, pagina 41)
	De lengle en de diameter van de luchttoevoerslang 17komen niet overeen met de gegevens die voor dit persluchtgereed- schap zijn vermeld.	- Gebruik een luchttoevoerslang met de juiste afmetin- gen.(zie „Technische gegevens“, pagina 39)
	De luchttoevoerslang 17is geknikt.	- Verwijder de knik uit de luchttoevoerslang.
Het persluchtgereedschap slaat nieten (GTK 40) of platkopna- gels (GSK 50) over of heeft een te grote pulsvoeding.	De gebruikte inslagvoorwerpen zijn niet toegestaan.	- Gebruik alleen origineel toebehoren.Alleen de in de tabel „Technische gegevens“ gespecifi- ceerde inslagvoorwerpen (nagels, nieten, enz.) mogen worden gebruikt.
	Het magazijn 8werkt niet juist.	- Reinig en smeer de magazijnschuif 11indien nodig en controleer dat het magazijn 8niet vuil is.
	De veer van de magazijnschuif is te zwak of defect.	- Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
	De dichtingsring van de zuiger is versleten of beschadigd.	- Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
De nieten (GTK 40) of platkopnagels (GSK 50) raken vaak in het nietkanaal vastgeklemd.	De gebruikte inslagvoorwerpen zijn niet toegestaan.	- Gebruik alleen origineel toebehoren.Alleen de in de tabel „Technische gegevens“ gespecifi- ceerde inslagvoorwerpen (nagels, nieten, enz.) mogen worden gebruikt.
		- Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.
Die ingeschoten nieten (GTK 40) of platkopnagels (GSK 50) zijn verbogen.	De slagstempel is beschadigd. - Neem contact op met een erkende Bosch-klantenser- vicewerkplaats.Laat het onderdeel daar vervangen.
Bij een hoge werksnelheid worden de nieten (GTK 40) of plat- kopnagels (GSK 50) onvoldoende diep ingeschoten, terwijl bij een normale worksnelheid de nieten of platkopnagel wel vol- doende diep worden ingeschoten.	De binnendiameter van de luchttoevoerslang is te klein.	- Gebruik een luchttoevoerslang met de juiste afmetin- gen.(zie „Technische gegevens“, pagina 39)
	De compressor is ongeschikt voor een hoge werksnelheid.	- Gebruik een compressor die een voldoende vermogen heeft voor het aantal aangesloten persluchtgereed- schappen en de hoogte van de werksnelheid.

Toebehoren

Meer informatie over het volledige programma met kwaliteitstoebehoren vindt u op www.bosch-pt.com, of vraag uw vakhandel om advies.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonder delen altijd het uit tien cijfers bestaande zaaknummer vol- gens het typeplaatje van het persluchtgereedschap.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Persluchtgereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

▶ Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht.

Als het persluchtgereedschap niet meer kan worden gebruikt, kunt u het afgeven bij een recyclingcentrum, bij uw leverancier of bij een erkende Bosch-klantenservice.

Wijzigingen voorbehouden.

Dansk

Purtați ochelari de protectie.
