BRUGSANVISNING GSK 50 Professional BOSCH

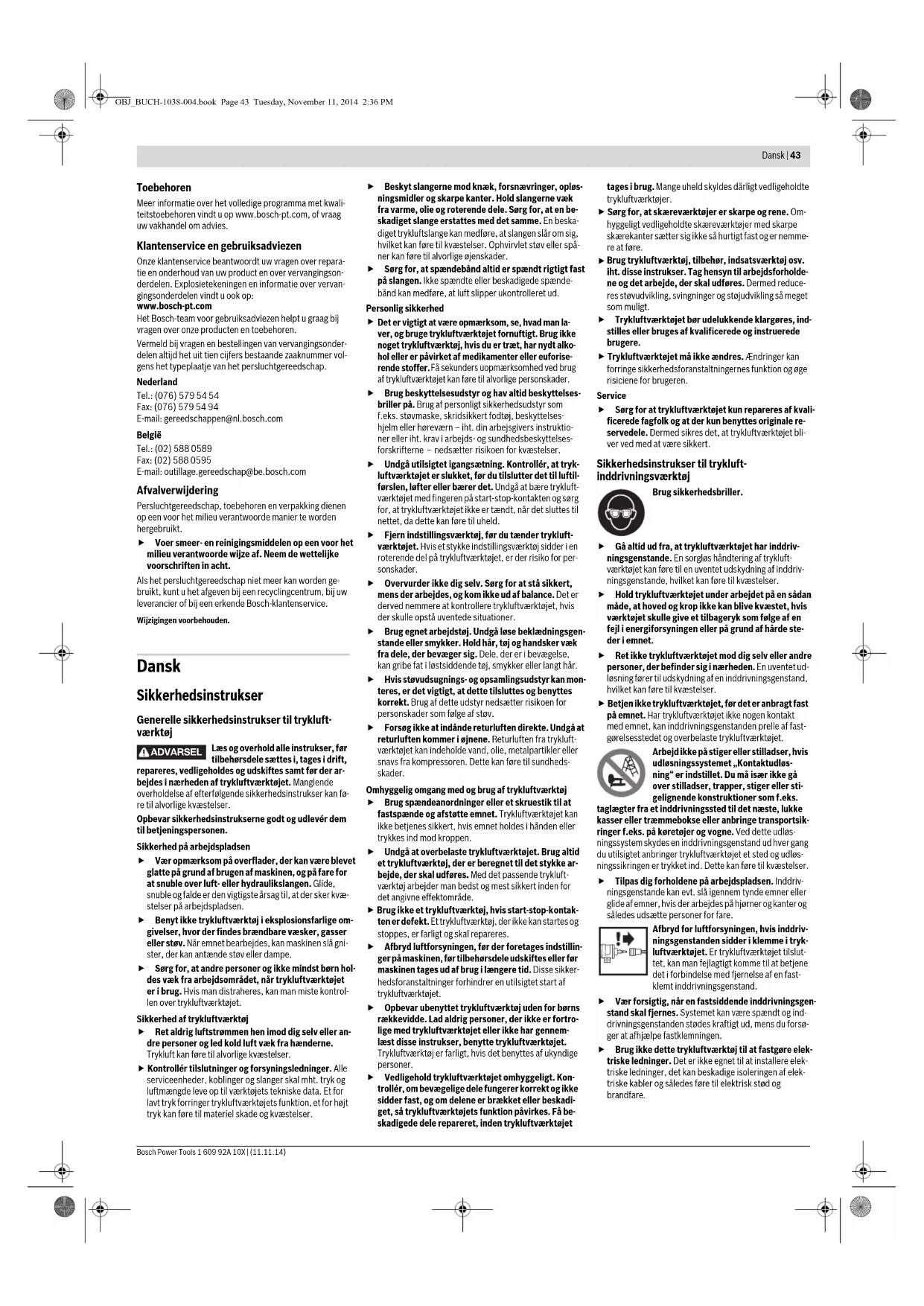

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til trykluftværktøj

ADVARSEL

Læs og overhold alle instrukser, før repareres, vedligeholdes og udskiftes samt før der arbejdes i nærheden af trykluftværktøjet. Manglende overholdelse af efterfølgende sikkerhedsinstrukser kan føre til alvorlige kvæstelser.

Opbevar sikkerhedsinstrukserne godt og udlevér dem til betjeningspersonen.

Sikkerhed på arbejdspladsen

Vær opmærksom på overflader, der kan være blevet glatte på grund af brugen af maskinen, og på fare for at snuble over luft- eller hydraulikslangen. Glide, snuble og falde er den vigtigste årsag til, at der sker kvæstelser på arbejdspladsen.

Benyt ikke trykluftværktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Når emnet bearbejdes, kan maskinen slå gni-ster, der kan antænde støv eller dampe.

Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når trykluftværktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over trykluftværktøjet.

Sikkerhed af trykluftværktøj

- Ret aldrig luftstrømmen hen imod dig selv eller andre personer og led kold luft væk fra hænderne. Trykluft kan føre til alvorlige kvæstelser.

- Kontrollér tilslutninger og forsyningsledninger. Alle serviceenheder, koblinger og slanger skal mht. tryk og luftmængde leve op til værktøjets tekniske data. Et for lavt tryk forringer trykluftværktøjets funktion, et for højt tryk kan føre til materiel skade og kvæstelser.

- Beskyt slangerne mod knæk, forsnævringer, opløsningsmidler og skarpe kanter. Hold slangerne væk fra varme, olie og roterende dele. Sørg for, at en beskadiget slange erstattes med det samme. En beskadiget trykluftslange kan medføre, at slangen slår om sig, hvilket kan føre til kvæstelser. Ophvirvlet støv eller spåner kan føre til alvorlige øjenskader.

Sørg for, at spændebånd altid er spændt rigtigt fast på slangen. Ikke spændte eller beskadigede spændebånd kan medføre, at luft slipper ukontrolleret ud.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man la- ver, og bruge trykluftværktøjet fornuftigt. Brug ikke noget trykluftværktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af trykluftværktøjet kan føre til alvorlige personskader.

Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af personligt sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn – iht. din arbejsgivers instruktioner eller iht. krav i arbejds- og sundhedsbeskyttelsesforskrifterne – nedsætter risikoen for kvæstelser.

Undgå utilsigtet igangsætning. Kontrollér, at trykluftværktøjet er slukket, før du tilslutter det til luftilførslen, løfter eller bærer det. Undgå at bære trykluftværktøjet med fingeren på start-stop-kontakten og sørg for, at trykluftværktøjet ikke er tændt, när det sluttes til nettet, da dette kan føre til uheld.

Fjern indstillingsværktøj, før du tænder trykluftværktøjet. Hvis et stykke indstillingsværktøj sidder i en roterende del på trykluftværktøjet, er der risiko for personskader.

Overvurder ikke dig selv. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere trykluftværktøjet, hvis der skulle opstå uventede situationer.

Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af dette udstyr nedsætter risikoen for personskader som følge af støv.

Forsøg ikke at indände returluften direkte. Undgå at returluften kommer i øjnene. Returluften fra trykluftværktøjet kan indeholde vand, olie, metalpartikler eller snavs fra kompressoren. Dette kan føre til sundhedsskader.

Omhyggelig omgang med og brug af trykluftværktøj

Brug spændeanordninger eller et skruestik til at fastspænde og afstøtte emnet. Trykluftværkløjet kan ikke betjenes sikkert, hvis emnet holdes i hånden eller trykkes ind mod kroppen.

▶ Undgå at overbelaste trykluftværktøjet. Brug altid et trykluftværktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende trykluftværktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

▶ Brug ikke et trykluftværktøj, hvis start-stop-kontakten er defekt. Et trykluftværktøj, der ikke kan startes og stoppes, er farligt og skal repareres.

- Afbryd luftforsyningen, før der foretages indstillinger på maskinen, før tilbehørsdele udskiftes eller før maskinen tages ud af brug i længere tid. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet.

Opbevar ubenyttet trykluftværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med trykluftværktøjet eller ikke har gennemlæst disse instrukser, benytte trykluftværktøjet. Trykluftværktøj er farligt, hvis det benyttes af ukyndige personer.

▶ Vedligehold trykluftværktøjet omhyggeligt. Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, så trykluftværktøjets funktion påvirkes. Få beskadigede dele repareret, inden trykluftværktøjet

tages i brug. Mange uheld skyldes dårligt vedligeholdte trykluftværktøjer.

▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

Brug trykluftværktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Dermed reduceres støvudvikling, svingninger og støjudvikling så meget som muligt.

- Trykluftværktøjet bør udelukkende klargøres, indstilles eller bruges af kvalificerede og instruerede brugere.

- Trykluftværktøjet må ikke ændres. Ændringer kan forringe sikkerhedsforanstaltningernes funktion og øge risiene for brugeren.

Service

Sørg for at trykluftværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres det, at trykluftværktøjet bliver ved med at være sikkert.

Sikkerhedsinstrukser til trykluftinddrivningsværktøj

Brug sikkerhedsbriller.

Gå altid ud fra, at trykluftværktøjet har inddrivningsgenstande. En sorglos håndtering af trykluftværktøjet kan føre til en uventet udskydning af inddrivningsgenstande, hvilket kan føre til kvæstelser.

Hold trykluftværktøjet under arbejdet på en sådan måde, at hoved og krop ikke kan blive kvæstet, hvis værktøjet skulle give et tilbageryk som følge af en fejl i energiforsyningen eller på grund af hårde steder i emnet.

Ret ikke trykluftværktøjet mod dig selv eller andre personer, der befinder sig i nærheden. En uventet ud- løsning fører til udskydning af en inddrivningsgenstand, hvilket kan føre til kvæstelser.

▶ Betjen ikke trykluftværktøjet, før det er anbragt fast på emnet. Har trykluftværktøjet ikke nogen kontakt med emnet, kan inddrivningsgenstanden prelle af fastgørelsesstedet og overbelaste trykluftværktøjet.

Arbejd ikke på stiger eller stilladser, hvis udløsningssystemet „Kontaktudløsning“ er indstillet. Du må især ikke gå over stilladser, trapper, stiger eller stigelignende konstruktioner som f.eks.

taglægter fra et inddrivningssted til det næste, lukke kasser eller træmmebokse eller anbringe transportsikringer f.eks. på køretøjer og vogne. Ved dette udløsningssystem skydes en inddrivningsgenstand ud hver gang du utilsigtet anbringer trykluftværktøjet et sled og udløsningssikringen er trykket ind. Dette kan føre til kvæstelser.

- Tilpas dig forholdene på arbejdspladsen. Inddrivningsgenstande kan evt. slå igennem tynde emner eller glide af emner, hvis der arbejdes på hjørner og kanter og således udsætte personer for fare.

Afbryd for luftforsyningen, hvis inddrivningsgenstanden sidder i klemme i trykluftværktøjet. Er trykluftværktøjet tilsluttet, kan man fejlagtigt komme til at betjene det i forbindelse med fjernelse af en fastklemt inddrivningsgenstand.

Vær forsigtig, når en fastsiddende inddrivningsgenstand skal fjernes. Systemet kan være spændt og inddrivningsgenstanden stødes kraftigt ud, mens du forsøger at afhjælpe fastklemningen.

Brug ikke dette trykluftværktøj til at fastgøre elektriske ledninger. Det er ikke egnet til at installere elektriske ledninger, det kan beskadige isoleringen af elektriske kabler og således føre til elektrisk stød og brandfare.

44 | Dansk

Brug aldrig ilt eller brændbare gasser som energikilde til trykluftværktøjet. Brændbare gasser er farlige og kan få tryluftværktøjet til at eksplodere.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
Trykluftværktøjet må kun tilsluttes til ledninger, hvor det maks. tilladte tryk for trykluftværktøjet ikke kan overskrides med mere end 10 %; ved højere tryk skal en trykreguleringsventil (trykreduktionsventil) med efterkoblet trykbegrænsningsventil monteres i trykluftledningen. For højt tryk fører til en unormal drift eller et brud på trykluftværktøjet, hvilket kan føre til kvæstelser.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Beregnet anvendelse

Trykluftværktøjet er beregnet til forbindelsesarbejde i forbindelse med tagdække-, forskallings- og lægtearbejde samt i forbindelse med fremstilling af væg-/loftselementer, træfacader, paller, træhegn, støjbeskyttelsesvægge og kasser.

Der må kun bruges inddrivningsgenstande (søm, klemmer osv.), der er specificeret i tabellen „Tekniske data“.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af trykluftværktøjet på illustrationssiden.

1 Emneskåner

2 Udløsningssikring

3 Indstillingshjul til dybdestopindstilling

4 Luftudgang med justerbar udsugningskappe

5 Händgreb

6 Lufttilslutningsstykke

7 Magasinskyder-spærre (GTK 40)

8 Magasin

9 Omskifter til udløsningssystem

10 Udløser

11 Magasinskubber (GTK 40)

12 Spændearm til åbning/lukning af skudkanalen (GTK 40)

13 Munding

14 Magasin-spærre (GSK 50)

15 Påfyldningsvisning (GSK 50)

16 Trykluftskobling

17 Tilluftslange

18 Klammerækker*

19 Sømrækker*

20 Magasinskinne (GSK 50)

21 Slagstempel

22 Depot til opbevaring af emneskåneren

'Tilbehør, som er illustreret og beskrevet i brugsanvisningen,

er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 12549.

Trykluftværktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 96 dB(A); lydeffektniveau 110 dB(A). Usikkerhed K=3 dB.

Brug høreværn!

Samlede vibrationsværdier a_h og usikkerhed K beregnet iht. EN ISO 20643: a_h<2.5 m/s^2 , K=1.5 m/s^2 .

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktivet 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 792-13.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Trykluft-sømpistol		GTK 40	GSK 50
Typenummer		3 601 D91 G..	3 601 D91 D..
Isläningskraft ved 6,3 bar (91 psi)	Nm 18,4 17,8
Udløsningssystemer
- Enkeltudløsning med sikringsfølge		●	●
- Kontaktudløsning		●	●
Inddrivningsgenstand
- Type		Klemmerække	Sømrække
			Dykkersøm
- Længde	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- Diameter	mm	1,2	1,2
maks. magasin-volumen		100	100
Motorolie SAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
Indvendigt volumen	ml	196,5	200
Maks. arbejdstryk	bar 5-8	5-8
Tilslutningsgevind	"	14	14
Tilluftslange
- maks. driftstryk ved 20 °C	bar	10	10
- Indvendig slangevidde	"	14	14
- maks. slangelængde	m	30	30
Luftforbrug pr. inddrivning ved 6,8 bar (100 psi)	l	0,71	0,69
Mål
- Højde	mm	246	251
- Bredde	mm	60	60
- Længde	mm	272	260
Vægt svarer til EPTA Procedure 01/2003	kg 1,14 1,14

Montering

Tilslutning til luftforsyningen (se Fig. A)

Sørg for, at trykluftanlæggets tryk ikke er større end det maks. tilladte nominelle, der gælder for trykluftværktøjet. Indstil først lufttrykket på den laveste værdi for det anbefalede, nominelle tryk (se „Tekniske data“).

Kontrollér i tvivlstilfælde trykket ved luftindgangen med et manometer, mens trykluftværktøjet er tændt.

For en maks. ydelse skal værdierne for tilluftslangen 17 (tilslutningsgevind, maks. driftstryk, indvendig slangediameter, maks. slangelængde; se „Tekniske data“), overholdes.

Den tillførte trykluft skal være fri for fremmedlegemer og fugtighed for at beskytte trykluftværktøjet mod beskadi gelse, snavs og rustdannelse.

Armaturer, forbindelsesledninger og slanger skal være konstrueret til at kunne tåle det tryk og den luftmængde, som værktøjet har brug for.

Undgå forsnævringer af tilledningerne (f.eks. klemning, knækning eller trækning)!

Tilslutning af luftforsyningen til trykluftværktøjet

- Tøm magasinet 8.

Ved de efterfølgende arbejdstrin kan en inddrivningsgenstand stødes ud, hvis trykluftværktøjets indvendige dele ikke findes i udgangsposition som følge af reparations- og vedligeholdelsesarbejde eller reparation.

Forbind lufttilslutningsstykket 6 med en tilluftslange 17, der er udstyret med en trykluftskobling 16.

- Kontroller, at trykluftværktøjet fungerer korrekt ved at anbringe dets munding 13 eller i givet fald den gummierede emneskåner 1 på et stykke træ eller et træmateriale og udløse en til to gange.

Dansk | 45

Magasin fyldes op

Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før trykluftværktøjet tages ud af brug i længere tid. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet.

Brug kun originalt tilbehør fra Bosch (se „Tekniske data“). Præcisionsdelene på trykluftværktøjet som f.eks. magasin, munding og skudkanal er afstemt efter klemmer, søm og stifter fra Bosch. Andre producerter bruger andre stålkvaliteter og mål. Brug af ikke tilladte inddrivningsgenstande kan beskadige trykluftværktøjet og føre til kvæstelser.

Hold trykluftværktøjet under bestykningen af magasinet på en sådan måde, at mundingen 13 hverken er rettet mod din egen krop eller mod andre personer.

GTK40 (seFig.B1-B2)

- Træk magasinskyderen 11 tilbage, til knappen på magasinskyder-spærren 7 er faldet helt på plads.

- Rengør og smør efter behov magasinskyderen 11 og sikre, at magasinet 8 ikke er snavset.

- Kræng en passende klemmerække 18 hen over magasinet 8.

Klemmehovederne skal hvile helt på magasinets overflade og klemmerækken skal kunne skubbes let frem og tilbage i magasinet.

- Træk magasinskyderen 11 let tilbage og tryk knappen på magasinskyder spærren 7 indad.

- Før magasinskyderen forsigtigt fremad, til den berøren klemmerækken.

Bemærk: Sørg for, at magasinskyderen ikke snapper ukontrolleret tilbage. Magasinskyderen kan derved evt. blive beskadiget; desuden er der fare for, at dine fingre kommer i klemme.

GSK 50 (se Fig. C1-C2)

- Tryk på magasin-spærren 14 og træk samtidigt magasinet 8 helt tilbage.

- Rengør og smør magasinskinnen 20 efter behov.

- Læg en passende sømrække 19 i.

Sømspidserne skal helst berøre magasinskinnen 20.

- Skub sømrækken i magasinet helt frem

- Skub magasinet ind, til magasin-spærren 14 falder i hak igen.

Bestyk magasinet, när halvdelen af de røde bjælker til på fyldningsvisningen 15 fremkommer.

Drift

Udløsningssystemer

Trykluftværktøjet kan køre med to forskellige udløsnings- systemer:

Ved dette udløsningssystem skal udløsningssikringen 2 anbringes fast på emnet. En inddrivningsgenstand skydes først ud, når der trykkes på udløseren 10. Herefter kan yderligere inddrivninger kun udløses, hvis udløseren og udløsningssikringen forinden er blevet sat i udgangspositionen igen.

- Kontaktudløsning

Ved dette udløsningssystem skal man først trykke på udløseren 10. En inddrivningsgenstand skydes altid ud, när udløsningssikringen 2 anbringes fast på emnet med indtrykket udløser.

Dermed näs en højere arbejdshastighed.

Udløsningssystemet indstilles med omskifteren 9.

Ibrugtagning

Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før trykluftværktøjet tages ud af brug i længere tid. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet.

Arbejde med enkelt udløsning (se Fig. D)

- Tryk omskifteren 9 indad og vip den samtidigt i den ne- derste position, til den falder i hak igen.

Udløsningssystemet „Enkelt udløsning“ er indstillet.

- Slip omskifteren 9igen.

- Anbring mundingen 13 eller i givet fald den gummierede emneskåner 1 fast på emnet, til udløsningssikringen 2 er trykket helt ind.

- Tryk herefter kort på udløseren 10 og slip den igen. I denne forbindelse skydes en klemme (GTK 40) eller et dykkersøm (GSK 50) ud.

- Få trykluftværktøjet til at prelle tilbage fra emnet. - Til en yderligere inddrivning løfter du trykluftværktøjet helt væk fra emnet og anbringer det fast igen det ønske de sted.

Arbejde med kontaktudløsning (se Fig. E)

– Tryk omskifteren 9 indad og vip den samtidigt i den øverste position, til den falder i hak igen.

Udløsningssystemet „Kontaktudløsning“ er indstillet.

- Slip omskifteren 9igen.

- Tryk på udløseren 10 og hold den tryk

- Anbring mundingen 13 eller i givet fald den gummierede emneskåner 1 fast på emnet, til udløsningssikringen 2 er trykket helt ind.

I denne forbindelse skydes en klemme (GTK 40) eller et dykkersøm (GSK 50) ud.

- Få trykluftværktøjet til at prelle tilbage fra emnet.

- Til en yderligere inddrivning løfter du trykluftværktøjet helt væk fra emnet og anbringer det fast igen det ønskede sted.

- Bevæg trykluftværktøjet jævnt ved at løfte det og anbringe det igen over emnet. Hver gang du anbringer trykluftværktøjet på et emne, og udløsningssikringen er trykket ind, skydes en klemme (GTK 40) eller et dykkersøm (GSK 50) ud.

- Så snart det ønskede antal klemmer (GTK 40) eller dykkersøm (GSK 50) er blevet drevet i, skal du slippe udløseren 10 igen.

Arbejdsvejledning

Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før trykluftværktøjet tages ud af brug i længere tid. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet.

Før arbejdet påbegyndes: Kontroller, at sikkerheds- og ud- løsningsanordningerne fungerer som de skal, og at alle skruer og møtrikker sidder rigtigt.

Afbryd straks et defekt eller ikke korrekt arbejdende trykluftværktøj fra lufttilførslen og kontakt et autoriseret Bosch servicecenter.

Forsøg ikke at gennemfør manipulationer på trykluftværktøjet, der strider imod forskrifterne. Demonter eller bloker ikke dele på trykluftværktøjet som f.eks. udløsningssikringen.

Gennemfør ingen „nødreparationer“ med uegnede midler. Trykluftværktøjet skal vedligeholdes korrekt og med regelmæssige mellemrum (se „Vedligeholdelse og rengøring“, side 46).

Undgå enhver form for svækkelse og beskadigelse af trykluftværktøjet f.eks.:

- indslag eller indgravering,

- ombygningsforanstaltninger, der ikke er godkendt af producenten,

- føring af skabeloner, der er fremstillet af hårdt materiale som f.eks. stål,

- enhver form for brug af vold.

Du skal være klar over, hvad der findes under eller bag ved dit emne. Skyd hverken klemmer (GTK 40) eller dykker som (GSK 50) i vægge, lofter eller gulve, hvis der befinder

sig personer bagved. Inddrivningsgenstandene kan slå/trænge igennem emnet og kvæste en person.

Skyd hverken klemmer (GTK 40) eller dykkersøm (GSK 50) på allerede inddrevede fastgørelsesmidler. Herved kan inddrivningsgenstanden deformere sig, inddrivningsgenstandene kan komme i klemme eller trykluftværktøjet kan bevæge sig ukontrolleret.

Bruges trykluftværktøjet i kolde omgivelsestemperaturer, drives de første klemmer (GTK 40) eller dykkersøm (GSK 50) noget langsommere ind end normalt. Når trykluftværktøjet har opvarmet sig under arbejdet, er en normal arbejdshastighed mulig igen.

Undgå tomme skud, da slagstemplet ellers slides hurtige-re.

Albryd trykluftværktøjet fra lufttilførslen og tøm helst magasinet, før længere arbejdspauser eller når arbejdet er færdigt.

Magasin tömmes

GTK 40

- Træk magasinskyderen 11 tilbage, til knappen på magasinskyder-spærren 7 er faldet helt på plads.

- Tag klemmerækken 18 ud.

- Træk magasinskyderen 11 let tilbage og tryk knappen på magasinskyder-spærren 7 indad.

- Før magasinskyderen forsigtigt fremad, til den berøren starten på magasinet.

Bemærk: Sørg for, at magasinskyderen ikke snapper ukontrolleret tilbage. Magasinskyderen kan derved evt. blive beskadiget; desuden er der fare for, at dine fingre kommer i klemme.

GSK 50

- Tryk på magasin-spærren 14 og træk samtidigt magasinet 8 helt tilbage.

- Tag sømrækken 19 ud.

- Skub magasinet ind, til magasin-spærren 14 falder i hak igen.

Indstilling af dybdeanslag (se Fig. F)

Klemmernes indslagsdybde (GTK 40) eller dykkersømmenes (GSK 50) kan indstilles med stillehjulet 3.

- Tøm magasinet 8.

- Søm skydes for dybt ind:

Søm skydes ikke dybt nok ind:

Drej indstillingshjulet 3 til højre for at øge indslagsdybden.

- Bestyk magasinet igen.

(se „Magasin fyldes op“, side45)

- Test den nye indslagsdybde på et prøveemne.

Gentag i givet fald arbejdsskridtene.

Enkelte klemmer (GTK 40) eller dykkersøm (GSK 50) kan sætte sig fast i skudkanalen. Sker det hyppigt, bedes du kontakte et autoriseret Bosch servicecenter.

Bemærk: Kører slagstemplet ikke mere tilbage efter løsning af fastklemningen, bedes du kontakte et autoriseret Bosch servicecenter.

GTK 40 (se Fig. G1-G3)

- Tøm magasinet 8.

- Tryk spændearmen 12 ned, så skudkanalen åbner.

- Fjern den fastklemte klemme. Dette gøres med en tang.

- Er slagstemplet 21 kort ud, skubbes det ind i stemplet igen med en smurt skruetrækker eller en anden egnet smurt genstand.

- Smør skudkanalen med 2–3 dråber motorolie (SAE 10 eller SAE 20).

- Luk skudkanalen, hæng spændearmens bøjle 12 ind i t, krogene på skudkanalen og tryk så spændearmen op igen.

- Bestyk magasinet igen.

(se „Magasin fyldes op“, side45)

46 | Dansk

GSK 50 (se Fig. H)

- Tøm magasinet 8.

– Fjern det fastklemte dykkersøm, mens magasinet er åbent. Dette gøres med en tang.
- Erslagstemplet 21 kort ud, skubbes digen med en smurt skruetrækker eller en anden egnet smurt genstand.
- Smør skudkanalen med 2–3 dråber motorolie (SAE 10 eller SAE 20).
- Bestyk magasinet igen. (se „Magasin fyldes op“, side 45)

Emneskåner skiftes (se Fig. I)

Emneskåneren 1 på enden af udløsningssikringen 2 beskytter emnet, til trykluftværktøjet er placeret rigtigt for inddrivningen.

Emneskäneren kan fjernes og erstattes.

• Træk emneskåneren af udløsningssikringen.
• Skub den äbne ende på den nye emneskäner hen over udløsningssikringen.

GSK 50: Ved dette trykluftværktøj kan en reserve-emneskåner opbevares på undersiden af magasinet 8. Skub hertil emneskåneren ind i depotet 22.

Justerbar luftudgangskappe (se Fig. J)

Med den justerbare udsugningskappe på luftudgangen 4 kan du dirigere udsugningen fra dig eller emnet væk.

Afbond trykluftværktøjet fra luftforsyningen, før det transporteres, især hvis du bruger stiger eller bevæger dig i usædvanlige kropsholdninger.

Bær på arbejdspladsen altid trykluftværktøjet i håndgrebet 5 og sørg altid for, at udløseren 10 ikke er aktiveret.

Opbevar altid trykluftværktøjet et tørt, varmt sted, separat fra luftforsyningen.

Skal trykluftværktøjet ikke bruges i længere tid, forsynes værktøjets ståldele med et tyndt lag olie. Dette forhindrer rustaflejring.

Afbryd luftforsyningen, før der foretages indstillinger på værktøjet, før tilbehørsdele udskiftes eller før trykluftværktøjet tages ud af brug i længere tid.

Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af trykluftværktøjet.

Serviceplan

Hold altid luftudgangen 4, udløsningssikringen 2 og udløseren 10 ren og fri for fremmedlegemer (støv, spåner, sand osv).

Rengør magasinet 8. Fjern plastik- eller træspåner, der kan samle sig i magasinet under arbejdet.

Vedligeholdelses- og reparationsarbejde skal udføres af kvalificeret personale. Dermed sikres det, at trykluftværktøjet bliver ved med at være sikkert.

Dette arbejde gennemføres hurtigt og pålideligt af en autoriseret Bosch-servicetekniker.

Trykluftværktøj smøres (se Fig. K)

Er trykluftværktøjet ikke tilsluttet til en serviceenhed, skal det smøres med regelmæssige mellemrum:

• T i l let arbejde 1x om dagen.
• Till tungt arbejde 2x om dagen.
  Kom 2–3 dråber smøremiddel ned i lufttilslutningsstykket
• Brug ikke alt for meget smøremiddel, da det kan samle sig i trykluftværktøjet og afgives igen via luftudgangen 4. Brug kun de af Bosch anbefalede smøremidler.
• Mineral-motorolie SAE 10 (til brug ved meget kolde omgivelsesbetingelser)
• Mineral-motorolie SAE 20
  Bortskaf smøre- og rengøringsmidler iht. gældende miljøforskrifter. Læs og overhold gældende lovbestemmelser.

Rengør trykluftværktøjet vha. trykluft med regelmæssige mellemrum.

Foranstaltning Begrundelse Udførelse

Tøm udsugningsfilteret en gang om dagen.	Forhindrer, at snavs og fugtighed samler sig i trykluftværktø-jet.	- Åbn udstødningsventilen.
Sørg altid for, at smøremiddeldispenseren er fyldt op.	Holder trykluftværktøjet smurt. - Fyld smøremiddeldispenseren med de anbefalede smøremidler.(se „Trykluftværktøj smøres“, side 46)
Rengør magasin 8 og magasinskyder 11.	Forhindrer, at en klemme (GTK 40) eller et dykkersøm (GSK 50) sætter sig fast.	- Blæs magasinets/magasinskyderens mekanisme igennem med trykluft en gang om dagen.
Sikre, at udløsningssikringen 2 fungerer, som den skal.	Forbedrer din arbejdssikkerhed og en effektiv brug af trykluftværktøjet.	- Blæs udløsningssikringens mekanisme igennem med trykluft en gang om dagen.
Smør trykluftværktøjet.	Reducerer sliddet på trykluftværktøjet.	- Kom 2–3 dråber smøremiddel ned i lufttilslutningsstykket 6.(se „Trykluftværktøj smøres“, side 46)
Tøm kompressoren.	Forhindrer, at snavs og fugtighed samler sig i trykluftværktø-jet.	- Åbn kompressortankens udstødningsventil.

Afhjælpning af fejl

Problem	Årsag	Afhjælpning
Trykluftværktøjet er klar til brug, men hverken klemmer (GTK 40) eller dykkersøm (GSK 50) skydes ud.	En klemme (GTK 40) eller et dykkersøm (GSK50) har sat sig fast i skudkanalen.	- Løsne fastklemningen.(se „Fastklemninger løsnes“, side 45)
	Magasinskyderen11er defekt.	- Rengør og smør efter behov magasinskyderen11og sikre, at magasinet8ikke er snavset.
	Magasinskyderens fjeder er for svag eller defekt.	- Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.
	De anvendte inddrivningsgenstande er ikke tilladte.	- Brug kun originalt tilbehør.Der må kun bruges inddrivningsgenstande (søm, klemmer osv.), der er specificeret i tabellen „Tekniske data“.
	Magasinet8er tomt.	- Bestyk magasinet igen.(se „Magasin fyldes op“, side 45)
Klemmerne (GTK 40) eller dykkersømmene (GSK 50) skydes meget langsomt og med for lidt tryk ud.	Trykluftforsyningens nominelle tryk er for lavt.	- ∅g tryklufttilførslen. 8 bar må ikke overskrides.
	Slagstemplet er beskadiget.	- Brug kun de af Bosch anbefalede smøremidler.(se „Trykluftværktøj smøres“, side 46)
	Stemplets pakningsring er slidt eller beskadiget.	- Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.
	Bufferen er slidt.	- Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.
	Tilslutningsslangens længde og diameter17svarer ikke til de tekniske data, der gælder for dette trykluftværktøj.	- Brug en tilluftslange mod de rigtige dimensioner.(se „Tekniske data“, side 45)
	Tilluftslangen17er knækket.	- Fjern knækket fra tilluftslangen.
Klemmerne (GTK 40) eller dykkersømmene (GSK 50) skydes for dybt ind.	Trykluftforsyningens nominelle tryk er for højt.	- Recucer tryklufttilførslen. 5 bar må ikke underskrides.
	Dybdeanslaget er indstillet for lavt.	- Indstil dybdeanslaget på den ønskede dybde.(se „Indstilling af dybdeanslag“, side 45)
	Bufferen er slidt.	- Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.

Svenska|47

Problem	Årsag	Afhjælpning
Klemmerne (GTK 40) eller dykkersømmene (GSK 50) skydes ikke dybt nok ind.	Trykluftforsyningens nominelle tryk er for lavt.	- ∅g tryklufttilførslen. 8 bar må ikke overskrides.
	Dybdeanslaget er indstillet for højt. - Indstil dybdeanslaget på den ønskede dybde.(se „Indstilling af dybdeanslag“, side 45)
	Tilslutningsslangens længde og diameter17svarer ikke til de tekniske data, der gælder for dette trykluftværktøj.	- Brug en tilluftslange med de rigtige dimensioner.(se „Tekniske data“, side 45)
	Tilluftslangen17er knækket.	- Fjern knækket fra tilluftslangen.
Trykluftværktøjet overspringer klemmer (GTK 40) eller dykkersøm (GSK 50) eller har en for stor taktfremføring.	De anvendte inddrivningsgenstande er ikke tilladte. - Brug kun originalt tilbehør.Der må kun bruges inddrivningsgenstande (søm, klemmer osv.), der er specificeret i tabellen „Tekniske data“.
	Magasinet8arbejder ikke rigtigt.	- Rengør og smør efter behov magasinskyderen11og sikre, at magasinet8ikke er snavset.
	Magasinskyderens fjeder er for svag eller defekt.	- Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.
	Stemplets pakningsring er slidt eller beskadiget.	- Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.
Klemmerne (GTK 40) eller dykkersømmene (GSK 50) sætter sig hyppigt fast i skudkanalen.	De anvendte inddrivningsgenstande er ikke tilladte. - Brug kun originalt tilbehør.Der må kun bruges inddrivningsgenstande (søm, klemmer osv.), der er specificeret i tabellen „Tekniske data“.
		- Kontakt et autoriseret Bosch servicecenter.
De indskudte klemmer (GTK 40) eller dykkersøm (GSK 50) er bøjet.	Slagstemplet er beskadiget. - Kontakt et autoriseret Bosch servicecenter.Få delen udskiftet der.
I modsætning til arbejde ved en normal arbejdshastighed skydes klemmerne (GTK 40) eller dykkersømmene (GSK 50) ikke dybt nok ind, hvis arbejdshastigheden er hurtig.	Tilluftslangens indvendige diameter er for lille.	- Brug en tilluftslange med de rigtige dimensioner.(se „Tekniske data“, side 45)
	Kompressoren er ikke egnet til hurtige arbejdshastigheder.	- Brug en kompressor, der er tilstrækkeligt dimensioneret til antallet af tilsluttede trykluftværktøjer og arbejdshastigheden.

Tilbehør

Hvis du ønsker at vide mere om det komplette kvalitetstilbehørsprogram, kan du gå ind på internettet under www.bosch-pt.com eller kontakte din forhandler.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosi- onstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Det 10-cifrede typenummer på trykluftværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reserve-dele.

Dansk

Trykluftværktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Bortskaf smøre- og rengøringsmidler iht. gældende miljøforskrifter. Læs og overhold gældende lovbestemmelser.

Når dit trykluftværktøj er blevet for gammel og slidt op, afleveres det til genbrugscentret eller en autoriseret Boschforhandler.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Ikke arbeid på stiger eller stillasjer, när utløsningssystemet «Kontaktutløsning» er innstilt. Spesielt må du ikke gå fra et stiftested til det neste via stillasjer, trapper, stiger eller stigelignende konstruk-

Enkelte klammere (GTK 40) eller dykkertspikere (GSK 50) kan klemmes fast i skuddkanalen. Hvis dette hender ofte, må du ta kontakt med en autorisert Bosch-kundeservice.

- Tühjendagesalv 8. (vt „Salve tühjendamine“, lk 137)

(vt „Salve täitmine“, Ik 136)

- Tühjendagesalv 8. (vt „Salve tühjendamine“, Ik 137)
