BRUKSANVISNING GSK 50 Professional BOSCH

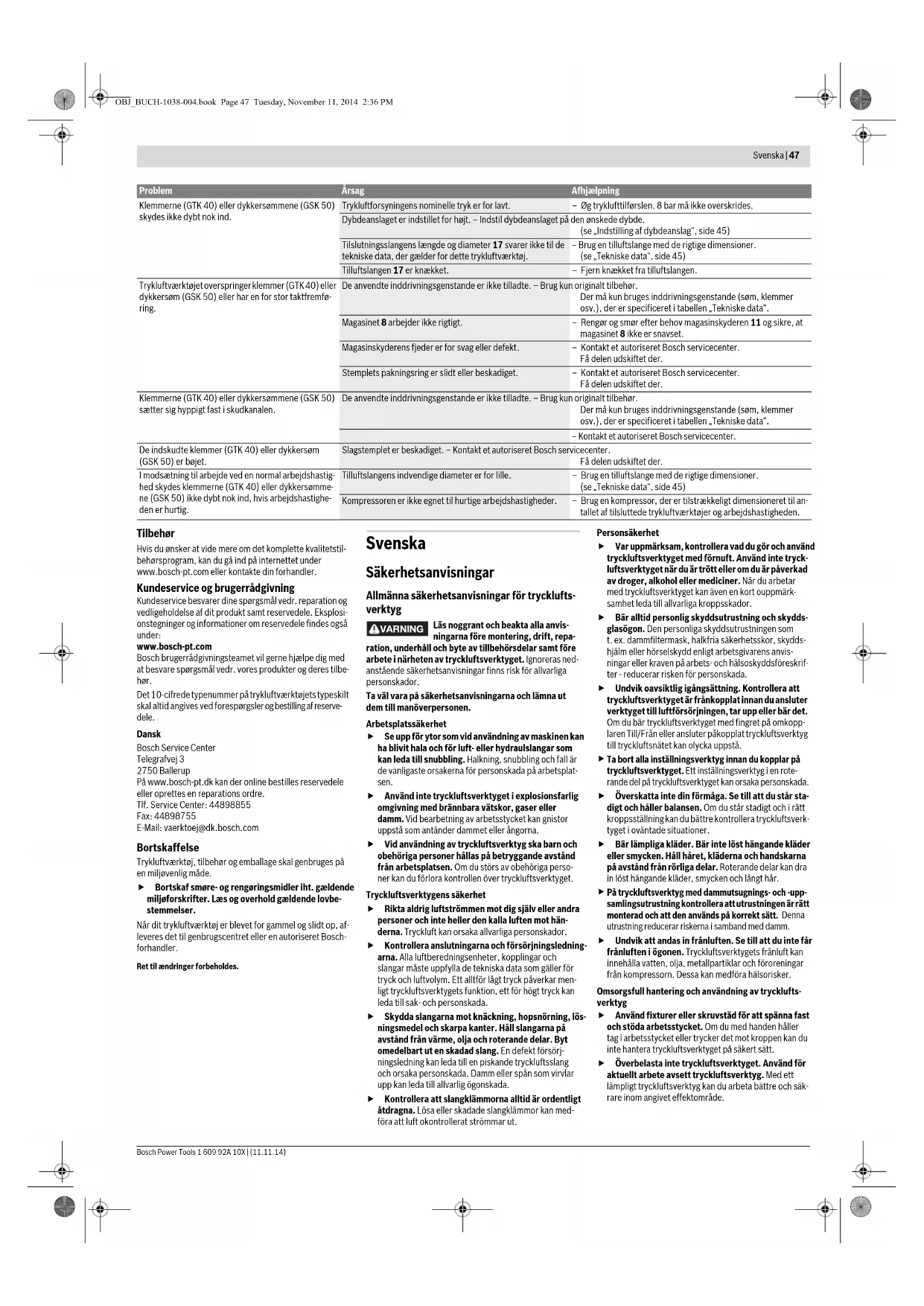

Ta bort alla inställningsverktyg innan du kopplar på tryckluftsverktyget. Ett inställningsverktyg i en rote- rande del på tryckluftsverktyget kan orsaka personskada. Överskatta inte din förmåga. Se till att du står sta- digt och håller balansen. Om du står stadigt och i rätt kroppsställning kan du bättre kontrollera tryckluftsverk- tyget i oväntade situationer. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Roterande delar kan dra in löst hängande kläder, smycken och långt hår.

På tryckluftsverktyg med dammutsugnings- och -upp- samlingsutrustning kontrollera att utrustningen är rätt monterad och att den används på korrekt sätt. Denna utrustning reducerar riskerna i samband med damm. Undvik att andas in frånluften. Se till att du inte får frånluften i ögonen. Tryckluftsverktygets frånluft kan innehålla vatten, olja, metallpartiklar och föroreningar från kompressorn. Dessa kan medföra hälsorisker. Omsorgsfull hantering och användning av trycklufts- verktyg Använd fixturer eller skruvstäd för att spänna fast och stöda arbetsstycket. Om du med handen håller tag i arbetsstycket eller trycker det mot kroppen kan du inte hantera tryckluftsverktyget på säkert sätt. Överbelasta inte tryckluftsverktyget. Använd för aktuellt arbete avsett tryckluftsverktyg. Med ett lämpligt tryckluftsverktyg kan du arbeta bättre och säk- rare inom angivet effektområde. Klemmerne (GTK 40) eller dykkersømmene (GSK 50) skydes ikke dybt nok ind. Trykluftforsyningens nominelle tryk er for lavt. – Øg tryklufttilførslen. 8 bar må ikke overskrides. Dybdeanslaget er indstillet for højt. – Indstil dybdeanslaget på den ønskede dybde. (se „Indstilling af dybdeanslag“, side 45) Tilslutningsslangens længde og diameter 17 svarer ikke til de tekniske data, der gælder for dette trykluftværktøj. – Brug en tilluftslange med de rigtige dimensioner. (se „Tekniske data“, side 45) Tilluftslangen 17 er knækket. – Fjern knækket fra tilluftslangen. Trykluftværktøjet overspringer klemmer (GTK 40) eller dykkersøm (GSK 50) eller har en for stor taktfremfø- ring. De anvendte inddrivningsgenstande er ikke tilladte. – Brug kun originalt tilbehør. Der må kun bruges inddrivningsgenstande (søm, klemmer osv.), der er specificeret i tabellen „Tekniske data“. Magasinet 8 arbejder ikke rigtigt. – Rengør og smør efter behov magasinskyderen 11 og sikre, at magasinet 8 ikke er snavset. Magasinskyderens fjeder er for svag eller defekt. – Kontakt et autoriseret Bosch servicecenter. Få delen udskiftet der. Stemplets pakningsring er slidt eller beskadiget. – Kontakt et autoriseret Bosch servicecenter. Få delen udskiftet der. Klemmerne (GTK 40) eller dykkersømmene (GSK 50) sætter sig hyppigt fast i skudkanalen. De anvendte inddrivningsgenstande er ikke tilladte. – Brug kun originalt tilbehør. Der må kun bruges inddrivningsgenstande (søm, klemmer osv.), der er specificeret i tabellen „Tekniske data“. – Kontakt et autoriseret Bosch servicecenter. De indskudte klemmer (GTK 40) eller dykkersøm (GSK 50) er bøjet. Slagstemplet er beskadiget. – Kontakt et autoriseret Bosch servicecenter. Få delen udskiftet der. I modsætning til arbejde ved en normal arbejdshastig- hed skydes klemmerne (GTK 40) eller dykkersømme- ne (GSK 50) ikke dybt nok ind, hvis arbejdshastighe- den er hurtig. Tilluftslangens indvendige diameter er for lille. – Brug en tilluftslange med de rigtige dimensioner. (se „Tekniske data“, side 45) Kompressoren er ikke egnet til hurtige arbejdshastigheder. – Brug en kompressor, der er tilstrækkeligt dimensioneret til an- tallet af tilsluttede trykluftværktøjer og arbejdshastigheden. Problem Årsag Afhjælpning VARNING OBJ_BUCH-1038-004.book Page 47 Tuesday, November 11, 2014 2:36 PM1 609 92A 10X | (11.11.14) Bosch Power Tools 48 | Svenska Ett tryckluftsverktyg med defekt omkopplare Till/Från får inte längre användas. Ett tryckluftsverk- tyg som inte kan kopplas på eller från är farligt och måste repareras. Bryt lufttillförseln innan du utför maskininställ- ningar, byter tillbehör eller om du inte använder maskinen under en längre tid. Denna säkerhetsåtgärd förhindrar oavsiktlig start av tryckluftsverktyget. Förvara tryckluftsverktyget oåtkomligt för barn. Låt tryckluftsverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Tryckluftsverktygen är farliga om de användas av oerfarna personer. Sköt tryckluftsverktyget omsorgsfullt. Kontrollera att rörliga komponenter på tryckluftsverktyget fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats till den grad att trycklufts- verktygets funktioner påverkas menligt. Låt ska- dade delar repareras innan tryckluftsverktyget åter tas i bruk. Många olyckor orsakas av dåligt skötta tryck- luftsverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd tryckluftsverktyg, tillbehör, insatsverktyg m.m. enligt dessa anvisningar. Ta hänsyn till arbets- villkoren och aktuellt arbetsmoment. Härvid kan dammbildning, vibrationer och buller reduceras i den mån det går. Tryckluftsverktyg får endast installeras, ställas in och användas av kvalificerade och utbildade opera- törer. Tryckluftsverktyget får inte förändras. Ändringar kan reducera säkerhetsåtgärdernas effektivitet och ökar sålunda riskerna för operatören. Service Låt endast kvalificerad fackpersonal reparera tryck- luftsverktyget med originalreservdelar. Detta garan- terar att tryckluftsverktygets säkerhet upprätthålls. Säkerhetsanvisningar för tryckluftsmaskiner Bär skyddsglasögon. Utgå alltid från att tryckluftsverktyget kan innehålla fästelement. Oaktsam användning av tryckluftsverkty- get kan leda till oväntad utskjutning av fästelement som sedan kan skada person. Håll tryckluftsverktyget under arbetet så att huvu- det och kroppen inte kan skadas om eventuellt pisto- len rekylerar vid störd energiförsörjning eller hårda partier i arbetsstycket. Rikta inte tryckluftsverktyget mot dig själv eller andra personer i närheten. En oavsiktlig avtryckning stöter ut ett fästelement som kan orsaka personskada. Tryck inte av tryckluftsverktyget innan det är i stabil kontakt mot arbetsstycket. Om elverktyget inte är i kontakt med arbetsstycket kan fästelementen studsa tillbaka från infästningsstället och överbelasta tryck- luftsverktyget. Kliv inte upp på stegar eller byggställ- ningar med inställt utlösningssystem ”Kontaktutlösning”. Du får inte förflytta dig från ett arbetsställe till nästa via byggställningar, trappor, stegar eller lik- nande konstruktioner som t.ex. takläkter och inte hel- ler tillsluta trälådor eller häckar eller slå in transport- säkringar t.ex. på fordon eller vagnar. När detta utlösningssystem används kommer ett fästelement att skjutas ut varje gång du lägger an tryckluftsverktyget med intryckt utlösningssäkring. Detta kan leda till personskada. Beakta förhållandena på arbetsplatsen. Risk finns för att fästelementen slår igenom tunna arbetsstycken eller glider av från arbetsstyckets hörn och kanter och sedan skadar personer. Slå från luftförsörjningen om fästele- ment har kommit i kläm i tryckluftsverk- tyget. När tryckluftsverktyget är anslutet kan det oavsiktligt aktiveras vid borttagning av ett inklämt fästelement. Var försiktig vid borttagning av ett hårt sittande fäs- telement. Fästelementet kan stötas ut kraftigt vid för- sök att åtgärda inklämningen i ett uppspänt system. Tryckluftsverktyget får inte användas för infästning av elledningar. Verktyget är inte avsett för installation av elledningar. Elledningens isolering kan skadas och orsaka elstötar och brandrisk. Använd aldrig syre eller brännbara gaser som ener- gikälla för tryckluftsverktyget. Brännbara gaser är farliga och kan leda till att tryckluftsverktyget explode- rar. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distri- butionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. Tryckluftsverktyget får endast anslutas till led- ningar som inte kan överskrida 10 % av trycklufts- verktygets högsta tillåtna tryck; vid högre tryck måste en tryckreglerventil (tryckregulator) med till- kopplad tryckbegränsningsventil monteras i tryck- luftsledningen. Ett för högt tryck orsakar en onormal drift och kan leda till att tryckluftsverktyget spricker och eventuellt skadar personer. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Tryckluftsverktyget är avsett för taktäckningsarbeten som t.ex. formning och läktning samt för uppsättning av vägg- /innertakelement, träfasader, pallar, trästaket, ljudisole- ringsväggar och trälådor. Det är endast tillåtet att använda fästelement (spik, klam- mer etc.) som anges i tabellen ”Tekniska data”. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av tryckluftsverktyget på grafiksidan. 1 Arbetsstycksskydd 2 Utlösningssäkring 3 Ställhjul för inställning av djupanslag 4 Luftutlopp med justerbart frånluftslock 5 Handtag 6 Slangnippel 7 Magasinslidsspärr (GTK 40) 8 Magasin 9 Omkopplare för utlösningssystemet 10 Avtryckare 11 Magasinslid (GTK 40) 12 Spännspak för öppning/stängning av skottkanalen (GTK 40) 13 Mynning 14 Magasinspärr (GSK 50) 15 Påfyllningsindikering (GSK 50) 16 Snabblåskoppling 17 Tilluftsslang 18 Klammerband* 19 Spikband* 20 Magasinskena (GSK 50) 21 Slagstift 22 Magasin för förvaring av arbetsstycksskyddet *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt till- behör som finns. Tekniska data Tryckluftsspikpistol GTK 40 GSK 50 Produktnummer 3 601 D91 G.. 3601D91D.. Inslagningskraft vid 6,3 bar (91 psi) Nm 18,4 17,8 Utlösningssystem – Enkelutlösning med säkringsföljd –Kontaktutlösning

Fästelement –Typ –Längd –Diameter

OBJ_BUCH-1038-004.book Page 48 Tuesday, November 11, 2014 2:36 PMBosch Power Tools 1 609 92A 10X | (11.11.14) Svenska | 49 Buller-/vibrationsdata Bullernivåvärde förmedlas enligt EN 12549. Tryckluftsverktygets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 96 dB(A); ljudeffektnivå 110 dB(A). Onog- grannhet K=3 dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

och onoggrannhet K framtaget enligt EN ISO 20643: a

Försäkran om överensstämmelse Vi intygar under ensamt ansvar att den produkt som beskrivs under ”Tekniska data” uppfyller alla gällande bestämmelser i direktiv 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 792-13. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 13.11.2014 Montage Anslutning till luftförsörjning (se bild A) Försäkra dig om att tryckluftsanläggningens tryck inte är högre än tryckluftsverktygets högsta tillåtna nominella tryck. Ställ först in lufttrycket vid undre gränsen för rekom- menderat nominellt tryck (se ”Tekniska data”). Kontrollera i tveksamma fall trycket med en manometer vid luftintaget på inkopplat tryckluftsverktyg. För optimal effekt måste specifikationerna för tillopps- slangen 17 (anslutningsgänga, maximalt drifttryck, slang- ens innermått, maximal slanglängd iakttas, se ”Tekniska data”). Den tillförda tryckluften måste vara fri från främmande par- tiklar och fukt för att skydda tryckluftsverktyget mot ska- dor, nedsmutsning och rostbildning. Alla armaturer, förbindelseledningar och slangar måste uppfylla kraven beträffande tryck och luftmängd. Undvik insnörning i tilluftsledningar, som kan uppstå t. ex. genom klämning, knäckning eller rivning! Anslutning av luftförsörjningen till tryckluftsverktyget – Töm magasinet 8. (se ”Tömning av magasin”, sidan 50) Om vid reparations- och underhållsåtgärder eller trans- port lufttrycksverktygets inre delar inte befinner sig i utgångsläget kan ett fästelement stötas ut vid följande arbetssteg. – Anslut slangnippeln 6 till en tilloppsslang 17, som är för- sedd med en snabblåskoppling 16. – Kontrollera funktionen genom att lägga an trycklufts- verktygets mynning 13 eller eventuellt det gummerade arbetsstycksskyddet 1 mot en träbit eller arbetsstycke i trä och sedan en eller två gånger lösa ut. Påfyllning av magasin Stäng av lufttillförseln innan inställ- ningar utförs på tryckluftsverktyget, till- behörsdelar byts eller tryckluftsverkty- get läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryck- luftsverktyget. Använd endast original Bosch tillbehör (se ”Tek- niska data”). Tryckluftsverktygets precisionsdelar såsom magasin, mynning, avlossningskanal är anpas- sade till klammer, spik och stift som levereras av Bosch. Andra tillverkare använder olika stålkvalitet och dimen- sioner. Användning av icke godkända fästelement kan skada tryckluftsverktyget och orsaka personskador. Håll tryckluftsverktyget vid påfyllning av magasinet så att mynningen 13 inte är riktad mot den egna kroppen eller andra personer. GTK 40 (se bilderna B1–B2) – Dra så långt ut magasinsliden 11 att knappen på maga- sinslidsspärren 7 snäpper fast fullständigt. – Rengör och smörj vid behov magasinsliden 11 och kon- trollera att magasinet 8 inte är nedsmutsat. – Lägg upp ett lämpligt klammerband 18 på magasinet 8. Klammerhuvudena måste fullständigt ligga an på maga- sinets övre del och klammerbandet måste lätt kunna skjutas fram och tillbaka. – Dra lätt tillbaka magsinsliden 11 och tryck magasin- slidsspärrens knapp 7 inåt. – Skjut försiktigt magasinsliden framåt tills den berör klammerbandet. Anvisning: Låt inte magasinsliden snäppa tillbaka ostyrd. Risk finns att magasinsliden skadas och att fingrarna kan komma i kläm. GSK 50 (se bilder C1–C2) – Tryck ned magasinspärren 14 och dra samtidigt maga- sinet 8 bakåt mot anslag. – Vid behov rengör och smörj magasinskenan 20. – Lägg in ett lämpligt spikband 19. Spiktopparna skall om möjligt beröra magasinskenan

– Skjut spikbandet helt fram i magasinet. – Skjut in magasinet tills magasinspärren 14 åter snäpper fast. Fyll på magasinet när påfyllningsindikeringens röda staplar 15 blir synliga till hälften. Drift Utlösningssystem Tryckluftsverktyget kan användas med två olika utlösnings- system: – Enkelutlösning med säkringsföljd Vid detta utlösningssystem måste först utlösningssäk- ringen 2 stadigt läggas an mot arbetsstycket. Ett fäst- element skjuts ut först sedan avtryckaren 10 trycks ned. Därefter kan ytterligare spikning endast utföras när avtryckaren och utlösningssäkringen återställts till utgångsläget. – Kontaktutlösning Vid detta utlösningssystem måste först avtryckaren 10 tryckas ned. Ett fästelement skjuts nu ut när utlösnings- säkringen 2 med nedtryckt avtryckare läggs stadigt an mot arbetsstycket. Härvid blir arbetshastigheten högre. Utlösningssystemet ställs in med omkopplaren 9. Driftstart Stäng av lufttillförseln innan inställ- ningar utförs på tryckluftsverktyget, till- behörsdelar byts eller tryckluftsverkty- get läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryck- luftsverktyget. Användning med enkelutlösning (se bild D) – Tryck omkopplaren 9 inåt och tippa samtidigt till nedre läget tills den snäpper fast. Utlösningssystemet för ”enkelutlösning” är nu inställd. –Släpp åter omkopplaren 9. – Placera mynningen 13 eller eventuellt gummerade arbetsstycksskyddet 1 stadigt mot arbetsstycket tills utlösningssäkringen 2 är fullständigt nedtryckt. – Tryck därefter kort på avtryckaren 10 och släpp den igen. Härvid skjuts en klammer (GTK 40) eller en stukspik (GSK 50) ut. – Låt tryckluftsverktyget studsa tillbaka från arbets- stycket. – För fortsatt idrivning lyft upp tryckluftsverktyget från arbetsstycket och lägg stadigt an mot nästa spiknings- ställe. Användning med kontaktutlösning (se bild E) – Tryck omkopplaren 9 inåt och tippa samtidigt till övre läget tills den snäpper fast. Utlösningssystemet för ”kontaktutlösning” är nu inställt. –Släpp åter omkopplaren 9. – Tryck ned avtryckaren 10 och håll den nedtryckt. – Placera mynningen 13 eller eventuellt gummerade arbetsstycksskyddet 1 stadigt mot arbetsstycket tills utlösningssäkringen 2 är fullständigt nedtryckt. Härvid skjuts en klammer (GTK 40) eller en stukspik (GSK 50) ut. – Låt tryckluftsverktyget studsa tillbaka från arbets- stycket. – För fortsatt idrivning lyft upp tryckluftsverktyget från arbetsstycket och lägg stadigt an mot nästa spiknings- ställe. – Förflytta tryckluftsverktyget jämnt genom att lyfta upp och åter lägga an det mot arbetsstycket. Varje gång när tryckluftsverktyget med intryckt utlös- ningssäkring läggs an, skjuts en klammer (GTK 40) eller en stukspik (GSK 50) ut. – Så fort önskat antal klamrar (GTK 40) eller stukspikar (GTK 40) drivits in, släpp åter avtryckaren 10. Arbetsanvisningar Stäng av lufttillförseln innan inställ- ningar utförs på tryckluftsverktyget, till- behörsdelar byts eller tryckluftsverkty- get läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryck- luftsverktyget. Kontrollera före varje arbetspass att säkerhets- och utlös- ningsanordningarna fungerar korrekt samt att alla skruvar och muttrar sitter stadigt fast. Slå genast från lufttillförseln till ett defekt eller inte felfritt fungerande tryckluftsverktyg och kontakta ett auktoriserat Bosch serviceställe. Tilluftsslang – max. drifttryck vid 20 °C –Inre slangdiameter – max. slanglängd bar

Luftförbrukning per idragning vid 6,8 bar (100 psi) l0,710,69 Mått –Höjd –Bredd –Längd

Vikt enligt EPTA-Procedure 01/2003 kg 1,14 1,14 Tryckluftsspikpistol GTK 40 GSK 50 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1038-004.book Page 49 Tuesday, November 11, 2014 2:36 PM1 609 92A 10X | (11.11.14) Bosch Power Tools 50 | Svenska Utför inte otillåtna åtgärder på tryckluftsverktyget. Demon- tera eller blockera inte tryckluftsverktygets komponenter som t.ex. utlösningssäkringen. Gör ingen ”nödreparation” med olämpliga medel. Tryck- luftsverktyget skall regelbundet och sakkunnigt underhål- las (se ”Underhåll och rengöring”, sidan 50). Undvik att försvaga och skada tryckluftsverktyget t.ex. genom att: – slå in eller gravera, – ombyggnad av verktyget som tillverkaren inte godkänt, – att styra längs schabloner som är tillverkade av hårt material som t.ex. stål, – falla ned på eller skjuta över golvet, – använda verktyget som hammare, –bruka våld. Försäkra dig om vad som finns under eller bakom arbets- stycket. Skjut inte in klamrar (GTK 40) eller stukspikar (GSK 50) i väggar, innertak eller golv om personer finns bakom. Fästelementen kan slå igenom arbetsstycket och skada någon. Skjut inte klammer (GTK 40) eller stukspik (GSK 50) mot redan indrivet fästelement. Härvid kan fästelementen deformeras, komma i kläm eller tryckluftsverktyget kan okontrollerat röra på sig. När tryckluftsverktyget används i kall omgivning kommer de första klamrarna (GTK40) eller stukspikarna (GSK 50) att drivas in långsammare än vanligt. Efter det trycklufts- verktyget under arbetet värmts upp, fortsätter indriv- ningen åter i normal hastighet. Undvik tomskott för att reducera slagstämpelns slitage. Slå vid längre arbetspauser eller efter arbetets slut lufttill- förseln till tryckluftsverktyget och töm helst magasinet. Tömning av magasin GTK 40 – Dra så långt ut magasinsliden 11 att knappen på maga- sinslidsspärren 7 snäpper fast fullständigt. – Ta bort klammerbanden 18. – Dra lätt tillbaka magsinsliden 11 och tryck magasin- slidsspärrens knapp 7 inåt. – Skjut försiktigt magasinsliden framåt tills den berör magasinets topp. Anvisning: Låt inte magasinsliden snäppa tillbaka ostyrd. Risk finns att magasinsliden skadas och att fingrarna kan komma i kläm. GSK 50 – Tryck ned magasinspärren 14 och dra samtidigt maga- sinet 8 bakåt mot anslag. –Ta bort spikbanden 19. – Skjut in magasinet tills magasinspärren 14 åter snäpper fast. Inställning av djupanslag (se bild F) Indrivningsdjupet för klamrar (GTK 40) eller stukspikar (GSK 50) kan ställas in med ställratten 3. – Töm magasinet 8. (se ”Tömning av magasin”, sidan 50) – Spikar drivs in för djupt: För att reducera indrivningsdjupet vrid ställhjulet 3 moturs. eller Spikar drivs inte in djupt nog: För att öka indrivningsdjupet vrid ställhjulet 3 medurs

– Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 49) – Pröva det inställda indrivningsdjupet på ett provstycke. Upprepa vid behov arbetsstegen. Lossning av inklämning Enskilda klamrar (GTK 40) eller stukspikar (GSK 50) kan i avlossningskanalen råka i kläm. Sker detta ofta, kontakta ett auktoriserat Bosch serviceställe. Anvisning: När slagstiftet efter åtgärdad inklämning inte längre återgår, kontakta ett auktoriserat Bosch service- ställe. GTK 40 (se bilderna G1–G3) – Töm magasinet 8. (se ”Tömning av magasin”, sidan 50) – Tryck spännspaken 12 nedåt så att avlossningskanalen kan öppnas. – Ta bort den inklämda klammern. Använd vid behov en tång. – Om slagstiftet 21 har åkt ut, skjut stiftet med en smord skruvmejsel eller ett annat smort föremål tillbaka in i kol- ven. – Smörj avlossningskanalen med 2–3 droppar motorolja (SAE 10 eller SAE 20). – Stäng avlossningskanalen, häng upp spännspakens bygel 12 på hakarna vid avlossningskanalen och tryck sedan åter spännspaken uppåt. – Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 49) GSK 50 (se bild H) – Töm magasinet 8. (se ”Tömning av magasin”, sidan 50) – Ta i öppet magasin bort den inklämda stukspiken. Använd vid behov en tång. – Om slagstiftet 21 har åkt ut, skjut stiftet med en smord skruvmejsel eller ett annat smort föremål tillbaka in i kol- ven. – Smörj avlossningskanalen med 2–3 droppar motorolja (SAE 10 eller SAE 20). – Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 49) Byte av arbetsstycksskydd (se bild I) Arbetsstycksskyddet 1 på ändan av utlösningssäkringen 2 skyddar arbetsstycket tills tryckluftsverktyget har place- rats korrekt för idrivning. Arbetsstycksskyddet kan tas bort och bytas ut. – Dra bort arbetsstycksskyddet från utlösningssäkringen. – Skjut in det nya arbetsstycksskyddet med den öppna ändan över utlösningssäkringen. GSK 50: På detta tryckluftsverktyg kan ett reservskydd för arbetsstycket förvaras på undre sidan av magasinet 8. Skjut in arbetsstycksskyddet depån 22. Justerbart luftutloppslock (se bild J) Med det justerbara frånluftslocket på luftutloppet 4 kan frånluften ledas bort från dig eller arbetsstycket. Transport och lagring För transport skall tryckluftsverktyget kopplas bort från luftförsörjningen och speciellt då om du använder stegar eller står i ovanlig kroppsställning. På arbetsplatsen får tryckluftsverktyget endast bäras i handtaget 5 och inte med nedtryckt avtryckare 10. Lagra tryckluftsverktyget åtskilt från luftförsörjningen och på ett torrt, varmt ställe. Om tryckluftsverktyget under en längre tid inte används, applicera en tunn oljefilm på verktygsdelarna i stål. Detta förhindrar att rost bildas. Underhåll och service Underhåll och rengöring Stäng av lufttillförseln innan inställ- ningar utförs på tryckluftsverktyget, till- behörsdelar byts eller tryckluftsverkty- get läggs bort. Denna säkerhetsåtgärd förhindrar oavsiktlig inkoppling av tryck- luftsverktyget. Låt endast kvalificerad fackpersonal utföra under- håll och reparationer. Detta garanterar att trycklufts- verktygets säkerhet bibehålls. En auktoriserad Bosch-servicestation kan snabbt och till- förlitligt utföra dessa arbeten. Smörjning av tryckluftsverktyg (se bild K) Om tryckluftsverktyget inte är anslutet till en luftbered- ningsenhet måste verktyget smörjas i regelbundna inter- valler: –Vid lättare jobb 1x om dagen. –Vid tyngre jobb 2x om dagen. Ge 2–3 droppar smörjmedel i slangnippeln 6.Använd inte för mycket smörjmedel, det kan samlas i tryckluftsverkty- get och avgår sedan via luftutloppet 4. Använd endast av Bosch godkända smörjmedel. – Mineralmotorolja SAE 10 (används i mycket kall omgiv- ning) – Mineralmotorolja SAE 20 Hantera smörj- och rengöringsmedel på miljövänligt sätt. Beakta lagbestämmelserna. Underhållsschema Se till att luftutloppet 4, utlösningssäkringen 2 och avtryck- aren 10 alltid hålls rena och utan främmande partiklar (som t.ex. damm, spån, sand etc). Rengör magasinet 8. Ta bort plast- och träspån som even- tuellt under arbetet samlats i magasinet. Renblås tryckluftsverktyget med tryckluft i regelbundna intervaller. Åtgärd Motivering Förfarande Töm dagligen frånluftsfiltret. Detta förhindrar att smuts och fukt samlas i tryckluftsverkty- get. – Öppna utloppsventilen. Se till att smörjkopparna är väl fyllda. Håll tryckluftsverktyget välsmort. – Fyll på smörjkopparna med rekommenderade smörj- medel. (se ”Smörjning av tryckluftsverktyg”, sidan 50) Rengör magasinet 8 och magasinsliden 11. Förhindrar ett en klammer (GTK 40) eller en stukspik (GSK 50) kläms in. – Renblås dagligen magasinets/magasinslidens meka- nism med tryckluft. Kontrollera att utlösningssäkringen 2 fungerar ordentligt. Detta främjar din arbetssäkerhet och en effektiv användning av tryckluftsverktyget. – Renblås dagligen utlösningssäkringens mekanism med tryckluft. Smörjning av tryckluftsverktyg. Reducerar tryckluftsverktygets slitage. – Ge 2–3 droppar smörjmedel i slangnippeln 6. (se ”Smörjning av tryckluftsverktyg”, sidan 50) Töm kompressorn. Detta förhindrar att smuts och fukt samlas i tryckluftsverkty- get. – Öppna kompressortankens utloppsventil. OBJ_BUCH-1038-004.book Page 50 Tuesday, November 11, 2014 2:36 PMBosch Power Tools 1 609 92A 10X | (11.11.14) Norsk | 51 Åtgärder vid störningar Tillbehör Detaljerad information på det högkvalitativa tillbehörspro- grammet hittar du i Internet under www.bosch-pt.com eller hos din återförsäljare. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Var vänlig ange vid förfrågningar och reservdelsbeställ- ningar produktnummer som består av 10 siffror och som finns på tryckluftsverktygets typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Tryckluftsverktyg, tillbehör och förpackning skall återvin- nas på miljövänligt sätt. Hantera smörj- och rengöringsmedel på miljövänligt sätt. Beakta lagbestämmelserna. När tryckluftsverktyget kasseras, lämna in verktyget för materialåtervinning till avfallsanläggning eller till återför- säljaren t. ex. en auktoriserad Bosch-servicestation. Ändringar förbehålles. Norsk Sikkerhetsinformasjon Generelle sikkerhetsinformasjoner for trykk- luftverktøy Les og følg alle informasjonene før du monterer, bruker, reparerer, vedlikeholder og skifter ut tilbehørdeler på trykkluft- verktøyet eller arbeider i nærheten av dette. Hvis føl- gende sikkerhetsinstrukser ikke følges kan det medføre al- vorlige skader. Ta godt vare på sikkerhetsinstruksene og lever disse til brukeren. Problem Orsak Åtgärd Tryckluftsverktyget är driftklart, men klammer (GTK 40) eller stukspik (GSK 50) skjuts inte ut. En klammer (GTK 40) eller en stukspik (GSK 50) kan i avloss- ningskanalen ha råkat i kläm. –Åtgärda inklämningen. (se ”Lossning av inklämning”, sidan 50) Magasinsliden 11 är defekt. – Rengör och smörj vid behov magasinsliden 11 och kon- trollera att magasinet 8 inte är nedsmutsat. Magasinslidens fjäder är för svag eller defekt. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. Otillåtna fästelement har använts. – Använd endast originaltillbehör. Det är endast tillåtet att använda fästelement (spik, klammer etc.) som anges i tabellen ”Tekniska data”. Magasinet 8 är tomt. – Fyll åter på magasinet. (se ”Påfyllning av magasin”, sidan 49) Klamrarna (GTK 40) eller stukspikarna (GSK 50) skjuts ut mycket långsamt och med för lågt tryck. Tryckluftsförsörjningens nominella tryck är för lågt. – Öka lufttillförseln. 8 bar får inte överskridas. Slagstiftet är skadat. – Använd endast av Bosch godkända smörjmedel. (se ”Smörjning av tryckluftsverktyg”, sidan 50) Kolvens tätningsring är nedsliten eller skadad. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. Bufferten är nedsliten. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. Längden och diametern på tilloppsslangen 17 motsvarar inte de uppgifter som gäller för detta tryckluftsverktyg. – Använd en tilloppsslang med rätta dimensioner. (se ”Tekniska data”, sidan 48) Tilloppsslangen 17 har knäckts. – Åtgärda tilloppsslangens knäckning. Klamrarna (GTK 40) eller stukspikarna (GSK 50) skjuts in för djupt. Tryckluftsförsörjningens nominella tryck är för högt. – Reducera lufttillförseln. 5 bar får härvid inte underskri- das. Djupanslaget har ställts in för djupt. – Ställ in djupanslaget till önskat djup. (se ”Inställning av djupanslag”, sidan 50) Bufferten är nedsliten. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. Klamrarna (GTK 40) eller stukspikarna (GSK 50) skjuts inte in djupt nog. Tryckluftsförsörjningens nominella tryck är för lågt. – Öka lufttillförseln. 8 bar får inte överskridas. Djupanslaget har ställts in för högt. – Ställ in djupanslaget till önskat djup. (se ”Inställning av djupanslag”, sidan 50) Längden och diametern på tilloppsslangen 17 motsvarar inte de uppgifter som gäller för detta tryckluftsverktyg. – Använd en tilloppsslang med rätta dimensioner. (se ”Tekniska data”, sidan 48) Tilloppsslangen 17 har knäckts. – Åtgärda tilloppsslangens knäckning. Tryckluftsverktyget hoppar över klamrar (GTK 40) eller stukspikar (GSK 50) eller matar ut med för hög takt. Otillåtna fästelement har använts. – Använd endast originaltillbehör. Det är endast tillåtet att använda fästelement (spik, klammer etc.) som anges i tabellen ”Tekniska data”. Magasinet 8 fungerar inte korrekt. – Rengör och smörj vid behov magasinsliden 11 och kon- trollera att magasinet 8 inte är nedsmutsat. Magasinslidens fjäder är för svag eller defekt. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. Kolvens tätningsring är nedsliten eller skadad. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. Klamrar (GTK 40) eller stukspikar (GSK 50) råkar ofta i kläm i avlossningskanalen. Otillåtna fästelement har använts. – Använd endast originaltillbehör. Det är endast tillåtet att använda fästelement (spik, klammer etc.) som anges i tabellen ”Tekniska data”. – Kontakta ett auktoriserat Bosch serviceställe. Inskjutna klamrar (GTK 40) eller stukspikar (GSK 50) blir kro- kiga. Slagstiftet är skadat. – Kontakta ett auktoriserat Bosch serviceställe. Låt servicen byta ut komponenten. I motsats till arbeten med normal arbetshastighet skjuts klam- rarna (GTK 40) eller stukspikarna (GSK 50) vid en högre arbetshastighet inte djupt nog in. Tilloppsslangens inre diameter är för liten. – Använd en tilloppsslang med rätta dimensioner. (se ”Tekniska data”, sidan 48) Kompressorn är oduglig för hög arbetstakt. – Använd en kompressor som har dimensionerats för kunna driva de anslutna tryckluftsverktygen i önskad arbetstakt. ADVARSEL OBJ_BUCH-1038-004.book Page 51 Tuesday, November 11, 2014 2:36 PM1 609 92A 10X | (11.11.14) Bosch Power Tools 52 | Norsk Sikkerhet på arbeidsplassen Pass på overflater som eventuelt er blitt glatte etter bruk av maskinen og på farer for snubling i luft- eller hydraulikkslangen. Hovedgrunner for skader på ar- beidsplassen er når man sklir, snubler og faller. Ikke arbeid med trykkluftverktøyet i eksplosjonsut- satte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Ved bearbeidelse av arbeids- stykket kan det oppstå gnister som kan antenne støv el- ler damper. Hold tilskuere, barn og besøkende borte fra arbeids- plassen når du bruker trykkluftverktøyet. Hvis du blir forstyrret av andre personer under arbeidet, kan du miste kontrollen over trykkluftverktøyet. Sikkerhet for trykkluftverktøy Rett aldri luftstrømmen mot deg selv eller andre per- soner og led kald luft bort fra hendene. Trykkluft kan forårsake alvorlige skader. Kontroller koplingene og tilførselsledningene. Samt- lige vedlikeholdsenheter, koplinger og slanger må med hensyn til trykk og luftmengde være tilpasset til de tek- niske data. For svakt trykk innskrenker trykkluftverktøy- ets funksjon, for høyt trykk kan føre til materielle skader og personskader. Beskytt slangene mot bretting, innsnevringer, løse- midler og skarpe kanter. Hold slangene unna varme, olje og roterende deler. Skift straks ut en skadet slange. En skadet tilførselsledning kan føre til en pis- kende trykkluftslange og kan forårsake skader. Oppvirv- let støv eller spon kan føre til alvorlige øyeskader. Pass på at slangeklemmene alltid er godt trukket til. Slangeklemmer som ikke er trukket fast eller som er ska- det kan la luften slippe ut ukontrollert. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et trykkluftverktøy. Ikke bruk trykkluftverktøyet når du er trett eller er påvir- ket av narkotika, alkohol eller medikamenter. Et øy- eblikks uoppmerksomhet ved bruk av trykkluftverktøy- et kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig verneutstyr som støv- maske, sklisikre vernesko, hjelm eller hørselvern, iht. arbeidsgiverens instrukser eller slik arbeids- og helse- vernforskriftene krever det, reduserer risikoen for ska- der.
