MANUALE UTENTE GSK 50 Professional BOSCH

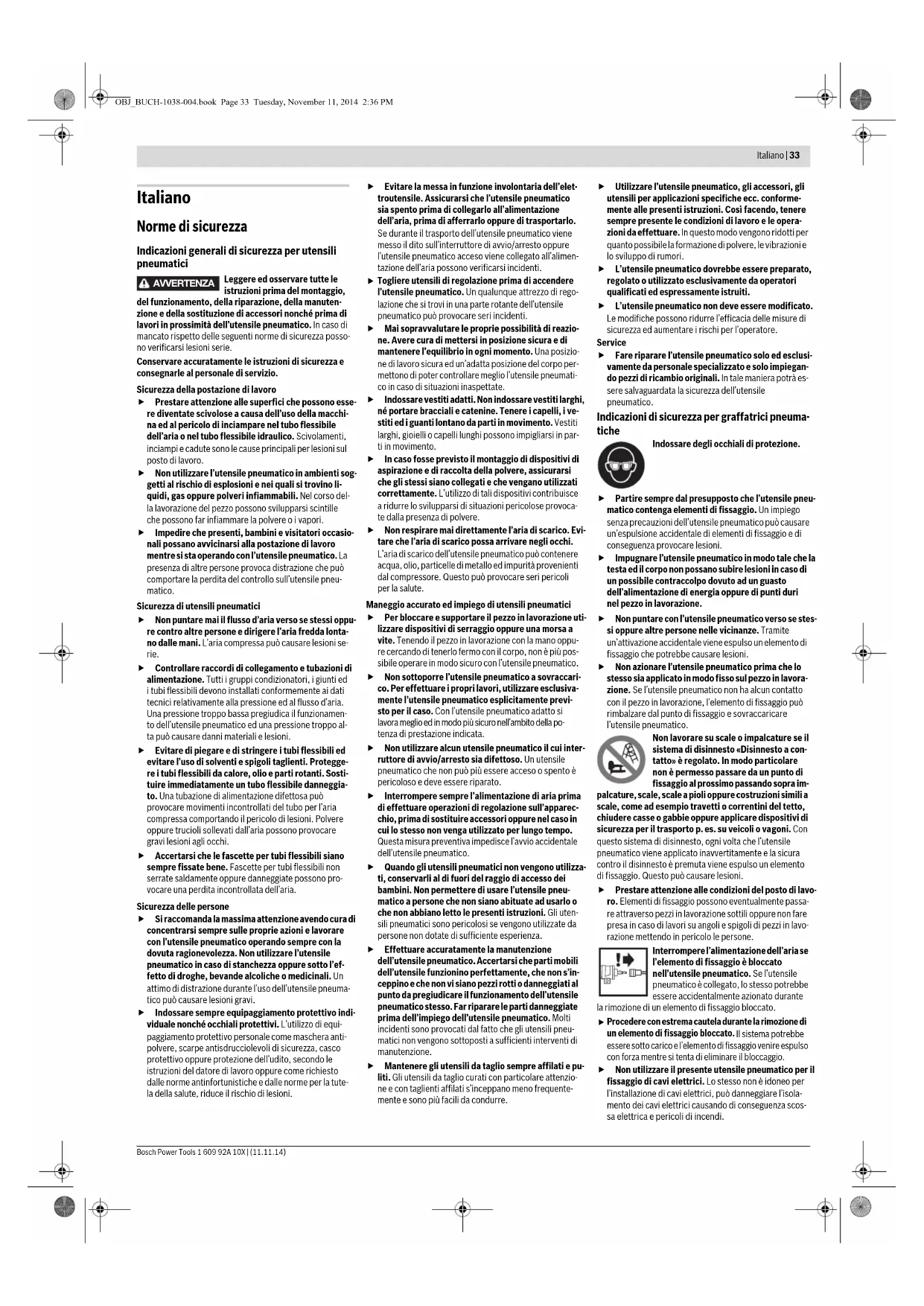

Indicazioni generali di sicurezza per utensili pneumatici

AVVERTENZA

Leggere ed osservare tutte le istruzioni prima del montaggio,

del funzionamento, della riparazione, della manutenzione e della sostituzione di accessori nonché prima di lavori in prossimità dell'utensile pneumatico. In caso di mancato rispetto delle seguenti norme di sicurezza possono verificarsi lesioni serie.

Conservare accuratamente le istruzioni di sicurezza e consegnarle al personale di servizio.

Sicurezza della postazione di lavoro

▶ Prestare attenzione alle superfici che possono essere diventate scivolose a causa dell'uso della macchina ed al pericolo di inciampare nel tubo flessibile dell'aria o nel tubo flessibile idraulico. Scivolamenti, inciampi e cadute sono le cause principali per lesioni sul posto di lavoro.
Non utilizzare l'utensile pneumatico in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nel corso della lavorazione del pezzo possono svilupparsi scintille che possono far infiammare la polvere o i vapori.
Impedire che presenti, bambini e visitatori occasionali possano avvicinarsi alla postazione di lavoro mentre si sta operando con l'utensile pneumatico. La presenza di altre persone provoca distrazione che può comportare la perdita del controllo sull'utensile pneumatico.

Sicurezza di utensili pneumatici

Non puntare mai il flusso d'aria verso se stessi oppure contro altre persone e dirigere l'aria fredda lontano dalle mani. L'aria compressa può causare lesioni serie.
Controllare raccordi di collegamento e tubazioni di alimentazione. Tutti i gruppi condizionatori, i giunti ed i tubi flessibili devono installati conformemente ai dati tecnici relativamente alla pressione ed al flusso d'aria. Una pressione troppo bassa pregiudica il funzionamento dell'utensile pneumatico ed una pressione troppo alta può causare danni materiali e lesioni.
Evitare di piegare e di stringere i tubi flessibili ed evitare l'uso di solventi e spigoli taglienti. Proteggere i tubi flessibili da calore, olio e parti rotanti. Sostituire immediatamente un tubo flessibile danneggiato. Una tubazione di alimentazione difettosa può provocare movimenti incontrollati del tubo per l'aria compressa comportando il pericolo di lesioni. Polvere oppure trucioli sollevati dall'aria possono provocare gravi lesioni agli occhi.
Accertarsi che le fascette per tubi flessibili siano sempre fissate bene. Fascette per tubi flessibili non serrate saldamente oppure danneggiate possono provocare una perdita incontrollata dell'aria.

Sicurezza delle persone

Si raccomanda la massima attenzione avendo cura di concentrarsi sempre sulle proprie azioni e lavorare con l'utensile pneumatico operando sempre con la dovuta ragionevolezza. Non utilizzare l'utensile pneumatico in caso di stanchezza oppure sotto l'effetto di droghe, bevande alcoliche o medicinali. Un attimo di distrazione durante l'uso dell'utensile pneumatico può causare lesioni gravi.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. L'utilizzo di equipaggiamento protettivo personale come maschera antipolvere, scarpe antisducciolevoli di sicurezza, casco protettivo oppure protezione dell'udito, secondo le istruzioni del datore di lavoro oppure come richiesto dalle norme antinfortunistiche e dalle norme per la tutela della salute, riduce il rischio di lesioni.

Evitare la messa in funzione involontaria dell'elet-troutensile. Assicurarsi che l'utensile pneumatico sia spento prima di collegarlo all'alimentazione dell'aria, prima di afferrarlo oppure di trasportarlo. Se durante il trasporto dell'utensile pneumatico viene messo il dito sull'interruttore di avvio/arresto oppure l'utensile pneumatico acceso viene collegato all'alimentazione dell'aria possono verificarsi incidenti.
▶ Togliere utensili di regolazione prima di accendere l'utensile pneumatico. Un qualunque attrezzo di regolazione che si trovi in una parte rotante dell'utensile pneumatico può provocare seri incidenti.
Mai sopravvalutare le proprie possibilità di reazione. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni momento. Una posizione di lavoro sicura ed un'adatta posizione del corpo permettono di poter controllare meglio l'utensile pneumatico in caso di situazioni inaspettate.
Indossare vestiti adatti. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontano da parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi in parti in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione e di raccolta della polvere, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate dalla presenza di polvere.
Non respirare mai direttamente l'aria di scarico. Evitare che l'aria di scarico possa arrivare negli occhi. L'aria di scarico dell'utensile pneumatico può contenere acqua, olio, particelle di metallo ed impurità provenienti dal compressore. Questo può provocare seri pericoli per la salute.

Maneggio accurato ed impiego di utensili pneumatici

Per bloccare e supportare il pezzo in lavorazione utilizzare dispositivi di serraggio oppure una morsa a vite. Tenendo il pezzo in lavorazione con la mano oppure cercando di tenerlo fermo con il corpo, non è più possibile operare in modo sicuro con l'utensile pneumatico.
Non sottoporre l'utensile pneumatico a sovraccarico. Per effettuare i propri lavori, utilizzare esclusivamente l'utensile pneumatico esplicitamente previsto per il caso. Con l'utensile pneumatico adatto si lavora meglio ed in modo più sicuro nell'ambilo della potenza di prestazione indicata.
Non utilizzare alcun utensile pneumatico il cui interruttore di avvio/arresto sia difettoso. Un utensile pneumatico che non può più essere acceso o spento è pericoloso e deve essere riparato.
Interrompere sempre l'alimentazione di aria prima di effettuare operazioni di regolazione sull'apparecchio, prima di sostituire accessori oppure nel caso in cui lo stesso non venga utilizzato per lungo tempo. Questa misura preventiva impedisce l'avvio accidentale dell'utensile pneumatico.
Quando gli utensili pneumatici non vengono utilizzati, conservarli al di fuori del raggio di accesso dei bambini. Non permettere di usare l'utensile pneumatico a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili pneumatici sono pericolosi se vengono utilizzate da persone non dotate di sufficiente esperienza.
Effettuare accuratamente la manutenzione dell'utensile pneumatico. Accertarsi che parti mobili dell'utensile funzionio perfettamente, che non s'inceppino e che non vi siano pezzi rotti o danneggiati al punto da pregiudicare il funzionamento dell'utensile pneumatico stesso. Far riparare le parti danneggiate prima dell'impiego dell'utensile pneumatico. Molti incidenti sono provocati dal fatto che gli utensili pneumatici non vengono sottoposti a sufficienti interventi di manutenzione.
Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.

Utilizzare l'utensile pneumatico, gli accessori, gli utensili per applicazioni specifiche ecc. conformemente alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da effettuare. In questo modo vengono ridotti per quanto possibile la formazione di polvere, le vibrazioni e lo sviluppo di rumori.
L'utensile pneumatico dovrebbe essere preparato, regolato o utilizzato esclusivamente da operatori qualificati ed espressamente istruiti.
L'utensile pneumatico non deve essere modificato. Le modifiche possono ridurre l'efficacia delle misure di sicurezza ed aumentare i rischi per l'operatore.

Service

Fare riparare l'utensile pneumatico solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'utensile pneumatico.

Indicazioni di sicurezza per graffatrici pneumatiche

Indossare degli occhiali di protezione.

Partire sempre dal presupposto che l'utensile pneumatico contenga elementi di fissaggio. Un impiego senza precauzioni dell'utensile pneumatico può causare un'espulsione accidentale di elementi di fissaggio e di conseguenza provocare lesioni.
Impugnare l'utensile pneumatico in modo tale che la testa ed il corpo non possano subire lesioni in caso di un possibile contraccolpo dovuto ad un guasto dell'alimentazione di energia oppure di punti duri nel pezzo in lavorazione.
Non puntare con l'utensile pneumatico verso se stessi oppure altre persone nelle vicinanze. Tramite un'attivazione accidentale viene espulso un elemento di fissaggio che potrebbe causare lesioni.
Non azionare l'utensile pneumatico prima che lo stesso sia applicato in modo fisso sul pezzo in lavorazione. Se l'utensile pneumatico non ha alcun contatto con il pezzo in lavorazione, l'elemento di fissaggio può rimbalzare dal punto di fissaggio e sovraccaricare l'utensile pneumatico.

Non lavorare su scale o impalcature se il sistema di disinnesto «Disinnesto a contatto» è regolato. In modo particolare non è permesso passare da un punto di fissaggio al prossimo passando sopra im-

palcature, scale, scale a pioli oppure costruzioni simili a scale, come ad esempio travetti o correntini del tetto, chiudere casse o gabbie oppure applicare dispositivi di sicurezza per il trasporto p. es. su veicoli o vagoni. Con questo sistema di disinnesto, ogni volta che l'utensile pneumatico viene applicato inavvertitamente e la sicura contro il disinnesto è premuta viene espulso un elemento di fissaggio. Questo può causare lesioni.

▶ Prestare attenzione alle condizioni del posto di lavoro. Elementi di fissaggio possono eventualmente passare attraverso pezzi in lavorazione sottili oppure non fare presa in caso di lavori su angoli e spigoli di pezzi in lavorazione mettendo in pericolo le persone.

Interrompere l'alimentazione dell'aria se l'elemento di fissaggio è bloccato nell'utensile pneumatico. Se l'utensile pneumatico è collegato, lo stesso potrebbe essere accidentalmente azionato durante

la rimozione di un elemento di fissaggio bloccato.

▶ Procedere con estrema cautela durante la rimozione di un elemento di fissaggio bloccato. Il sistema potrebbe essere sotto carico e l'elemento di fissaggio venire espulso con forza mentre si tenta di eliminare il bloccaggio.
Non utilizzare il presente utensile pneumatico per il fissaggio di cavi elettrici. Lo stesso non è idoneo per l'installazione di cavi elettrici, può danneggiare l'isolamento dei cavi elettrici causando di conseguenza scossa elettrica e pericoli di incendi.

34 | Italiano

Non utilizzare mai ossigeno oppure gas infiammabili come fonte energetica per l'utensile pneumatico. Gas infiammabili sono pericolosi e possono causare l'esplosione dell'utensile pneumatico.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
L'utensile pneumatico può essere collegato esclusivamente a tubazioni con le quali non possa essere superata di oltre il 10 % la pressione massima ammissibile dell'utensile pneumatico; in caso di pressioni maggiori deve essere montata nella tubazione dell'aria compressa una valvola regolatrice della pressione (riduttore della pressione) con valvola di limitazione della pressione a valle. Pressione eccessiva provoca un funzionamento anormale oppure una rottura dell'utensile pneumatico che potrebbe causare lesioni.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

L'utensile pneumatico è idoneo per operazioni di collegamento in lavori di copertura tetto, armature e travetti o correntini nonché nell'approntamento di elementi per pareti/soffitti, facciate in legno, palette, recinti di legno, pareti di protezione contro i rumori e casse.

Possono essere impiegati esclusivamente gli elementi di fissaggio (chiodi, graffe ecc.) che sono specificati nella tabella «Dati tecnici».

Componenti illustrati

La numerazione dei componenti si riferisce all'illustrazione dell'utensile pneumatico riportata sulla pagina con la rappresentazione grafica.

1 Protezione per pezzo in lavorazione
2 Sicura contro il disinnesto
3 Rotellina di regolazione per la regolazione della guida di profondità
4 Uscita dell'aria con sfiato regolabile

5 Impugnatura
6 Raccordo per l'aria
7 Blocco del cursore del caricatore (GTK 40)
8 Caricatore
9 Commutatore per sistema di disinnesto
10 Dispositivo di disinnesto
11 Cursore del caricatore (GTK 40)
12 Leva di serraggio per l'apertura/chiusura del canale di espulsione (GTK 40)
13 Foro di espulsione
14 Blocco del caricatore (GSK 50)
15 Indicatore di riempimento (GSK 50)
16 Innesto rapido
17 Tubo dell'aria di alimentazione
18 Nastro di graffe ^A
19 Nastro di chiodi*
20 Guida del caricatore (GSK 50)
21 Punzone
22 Scomparto per la conservazione della protezione per pezzo in lavorazione

'L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a EN 12549.

Il livello di rumore stimato A dell'utensile pneumatico ammonta normalmente: Livello di pressione acustica

96 dB(A); livello di potenza sonora 110 dB(A); incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a_h e incertezza della misura K misurati conformemente alla norma EN ISO 20643: a_h < 2,5 m/s^2 , K = 1,5 m/s ^2 .

Dichiarazione di conformità

CE

Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti della Direttiva 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 792-13.

Fascicolo tecnico (2006/42/CE) presso:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Graffatrice pneumatica		GTK 40	GSK 50
Codice prodotto		3 601 D91 G.. 3 601 D 91 D..
Forza di inserimento con 6,3 bar (91 psi)	Nm 18,4 17,8
Sistemi di disinnesto
- Disinnesto singolo con sicura contro sequenza		●	●
- Disinnesto a contatto		●	●
Elemento di fissaggio
- T i p o		Nastro di graffe	Nastro di chiodi Chiodi a testa ricalcata
- Lunghezza	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- D i a m e t r o	mm	1,2	1,2
Capacità max. del caricatore		100 100
Olio motore SAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
Volume interno	ml	196,5 200
Max. pressione operativa	bar 5-8	5-8
Raccordo	"	14	14
Tubo flessibile dell'aria di alimentazione
- max. pressione d'esercizio a 20 °C	bar	10	10
- Luce diametro interno del tubo	"	14	14
- max. lunghezza del tubo flessibile	m	30	30
Consumo di aria per colpo con 6,8 bar (100 psi)	l	0,71	0,69
Misure
- Altezza	mm	246	251
- L a r g h e z z a	mm	60	60
- Lunghezza	mm	272	260
Peso in funzione della EPTA Procedure 01/2003	kg 1,14 1,14

Montaggio

Collegamento all'alimentazione dell'aria (vedi figura A)

Assicurarsi che la pressione dell'impianto dell'aria compressa non sia maggiore della pressione nominale massima ammissibile dell'utensile pneumatico. Regolare innanzitutto la pressione dell'aria sul valore inferiore della pressione nominale consigliata (vedi «Dati tecnici»).

In caso di dubbio, controllare con un manometro la pressione all'entrata dell'aria mentre l'utensile pneumatico è acceso.

Per il massimo rendimento devono essere rispettati i valori per il tubo flessibile dell'aria di alimentazione 17 (filettatura di raccordo, pressione d'esercizio massima, luce diametro interno del tubo flessibile, lunghezza massima del tubo flessibile; vedi «Dati tecnici»).

Per poter proteggere l'utensile pneumatico da eventuali danneggiamenti, sporcizia e formazione di ruggine, l'aria compressa alimentata deve essere completamente libera da corpi estranei e da umidità.

Tutti gli strumenti, le tubazioni di collegamento ed i tubi devono essere adatti alla rispettiva pressione ed alla quantità di aria necessaria.

Evitare ogni restringimento dei tubi di alimentazione, p. es. tramite schiacciamenti, piegature oppure strappi!

Raccordo dell'alimentazione dell'aria all'utensile pneumatico

- Svuotare il caricatore 8.

(vedi «Svuotare il caricatore», pagina 36) Nelle operazioni sotto indicate è possibile l'espulsione di un elemento di fissaggio se, a causa di interventi di riparazione e di manutenzione oppure in caso di trasporto, parti interne dell'utensile pneumatico non si trovano in posizione iniziale.

• Collegare il raccordo per l'aria 6 con un tubo dell'aria di alimentazione 17 dotato di un innesto rapido 16.
• Controllare il perfetto funzionamento applicando l'utensile pneumatico con il foro di espulsione 13 oppure ev. con la protezione gommata per il pezzo in lavorazione 1 su un pezzo di legno residuo oppure su un materiale di legno ed azionare una o due volte.

Ricaricare il caricatore

Interrompere sempre l'alimentazione di aria prima di iniziare operazioni di regolazione sulla macchina, prima di sostituire utensili accessori oppure prima di posare l'utensile pneumatico al termine di

un lavoro. Questa precauzione impedisce che l'utensile pneumatico possa essere messo in funzione involontariamente.

Utilizzare esclusivamente accessori originali Bosch (vedi «Dati tecnici»). I componenti di precisione dell'utensile pneumatico come caricatore, bocca e canale di espulsione sono adattati a graffe, chiodi e punte della Bosch. Altri produttori utilizzano qualità di acciaio e dimensioni diverse.

L'impiego di elementi di fissaggio non ammessi può danneggiare l'utensile pneumatico e causare lesioni.

Durante il caricamento del caricatore tenere l'utensile pneumatico in modo tale che la bocca 13 non sia rivolta né verso il proprio corpo né in direzione di altre persone.

GTK40 (vedifigureB1-B2)

• Tirare indietro il cursore del caricatore 11 fino a quando il pulsante del blocco del cursore del caricatore 7 scatta completamente in posizione.
• In caso di necessità pulire e lubrificare il cursore del caricatore 11 ed assicurarsi che il caricatore 8 non sia sporco.
• Ripiegare un nastro di graffe 18 adatto sopra il caricatore 8.

Effettuando questa operazione le teste delle graffe devono essere posizionate completamente sulla superficie del caricatore ed il nastro di graffe deve poter essere mosso leggermente avanti ed indietro nel caricatore.

- Tirare leggermente indietro il cursore del caricatore 11 e premere verso l'interno il pulsante del blocco del cursore del caricatore 7.

- Condurre con cautela in avanti il cursore del caricatore fino a quando lo stesso tocca il nastro di graffe.

Nota bene: Non permettere che il cursore del caricatore scatti indietro senza essere condotto. Durante questo movimento il cursore del caricatore potrebbe danneggiarsi ed esiste il pericolo che possano rimanere incastrate le dita.

GSK 50 (vedi figura C1-C2)

• Premere il blocco del caricatore 14 e tirare contemporaneamente indietro il caricatore 8 fino all'arresto.
• In caso di necessità pulire ed ingrassare le guide del caricatore 20.
• Inserire un nastro di chiodi 19 adatto. Le punte dei chiodi dovrebbero possibilmente toccare la guida del caricatore 20.
• Spingere il nastro di chiodi completamente in avanti nel caricatore.
• Inserire il caricatore fino a quando il blocco del caricatore 14 scatta di nuovo in posizione.

Riempire il caricatore se le barre rosse dell'indicatore di ri- empimento 15 sono visibili per metà.

Uso

Sistemi di disinnesto

L'utensile pneumatico può essere fatto funzionare con due diversi sistemi di disinnesto.

- Disinnesto singolo con sicura contro sequenza

Con questo sistema di disinnesto deve essere applicata innanzitutto la sicura contro il disinnesto 2 in modo saldo sul pezzo in lavorazione. Un elemento di fissaggio viene espulso solamente poi premendo il dispositivo di disinnesto 10.

Successivamente possono essere effettuati ulteriori colpi solamente se il dispositivo di disinnesto e la sicura contro il disinnesto sono stati riportati precedentemente nella posizione iniziale.

- Disinnesto a contatto

Con questo sistema di disinnesto deve essere premuto innanzitutto il dispositivo di disinnesto 10. Un elemento di fissaggio viene espulso poi sempre se, con dispositivo di disinnesto premuto, la sicura contro disinnesto 2 viene applicata in modo saldo sul pezzo in lavorazione. In questo modo viene ottenuta un elevata velocità di lavoro.

Per la regolazione del sistema di disinnesto è necessario l'impiego del commutatore 9.

Avviamento

Interrompere sempre l'alimentazione di aria prima di iniziare operazioni di regolazione sulla macchina, prima di sostitui-re utensili accessori oppure prima di posare l'utensile pneumatico al termine di

un lavoro. Questa precauzione impedisce che l'utensile pneumatico possa essere messo in funzione involontariamente.

Lavori con disinnesto singolo (vedi figura D)

- Premere il commutatore 9 verso l'interno ed inclinarlo contemporaneamente nella posizione inferiore fino a quando lo stesso scatta in posizione.

Il sistema «disinnesto singo lo» è regolato.

– Rilasciare di nuovo il commutatore 9.
- Applicare il foro di espulsione 13 oppure ev. la protezione gommata per il pezzo in lavorazione 1 saldamente sul pezzo in lavorazione fino a quando la sicura contro il disinnesto 2 è completamente premuta.
- Successivamente premere brevemente il dispositivo di disinnesto 10 e rilasciarlo di nuovo.
Viene espulsa una graffa (GTK 40) oppure un chiodo a testa ricalcata (GSK 50).
- Lasciare che l'utensile pneumatico rimbalzi dal pezzo in lavorazione.
- Per un'ulteriore colpo sollevare completamente l'utensile pneumatico dal pezzo in lavorazione ed applicarlo di nuovo saldamente sul successivo punto desiderato.

Lavori con disinnesto a contatto (vedi figura E)

- Premere il commutatore 9 verso l'interno ed inclinarlo contemporaneamente nella posizione superiore fino a quando lo stesso scatta in posizione.

Il sistema «disinnesto a contatto» è regolato.

-Rilasciare di nuovo il

commutatore 9.

• Premere il dispositivo di disinnesto 10 e tenerlo premuto.
• Applicare il foro di espulsione 13 oppure ev. la protezione gommata per il pezzo in lavorazione 1 saldamente sul pezzo in lavorazione fino a quando la sicura contro il disinnesto 2 è completamente premuta.
  Viene espulsa una graffa (GTK 40) oppure un chiodo a testa ricalcata (GSK 50).
• Lasciare che l'utensile pneumatico rimbalzi dal pezzo in lavorazione.
• Per un'ulteriore colpo sollevare completamente l'utensile pneumatico dal pezzo in lavorazione ed applicarlo di nuovo saldamente sul successivo punto desiderato.
• Muovere l'utensile pneumatico uniformemente sollevandolo ed applicandolo di nuovo sul pezzo in lavorazione. Ogni volta che l'utensile pneumatico viene applicato e la sicura contro il disinnesto è premuta, viene espulsa una graffa (GTK 40) oppure un chiodo a testa ricalcata (GSK 50).
• Non appena è stato espulso il numero desiderato di graffe (GTK 40) oppure di chiodi a testa ricalcata (GSK 50) rilasciare di nuovo il dispositivo di disinnesto 10.

Indicazioni operative

Interrompere sempre l'alimentazione di aria prima di iniziare operazioni di regolazione sulla macchina, prima di sostituire utensili accessori oppure prima di posare l'utensile pneumatico al termine di un lavoro. Questa precauzione impedisce

che l'utensile pneumatico possa essere messo in funzione involontariamente.

Prima dell'inizio di ogni lavoro controllare il perfetto funzionamento dei dispositivi di sicurezza e dei dispositivi di disinnesto nonché la sede fissa di tutte le viti e dadi.

Staccare immediatamente dall'alimentazione dell'aria un utensile pneumatico difettoso oppure che non lavora correttamente e contattare un centro di assistenza clienti autorizzato Bosch.

Non effettuare alcuna manipolazione irregolare sull'utensile pneumatico. Non smontare oppure bloccare alcun componente dell'utensile pneumatico, come ad es. la sicura contro disinnesto.

Non effettuare «riparazioni d'emergenza» con mezzi non adatti. L'utensile pneumatico deve essere sottoposto regolarmente e correttamente a manutenzione (vedi «Manutenzione e pulizia», pagina 36).

Evitare qualsiasi indebolimento e danneggiamento dell'utensile pneumatico, p. es. tramite:

• martellamento oppure incisione.
• interventi di modifica non autorizzati dal produttore,
• conduzione su sagome che sono prodotte in materiale duro, p.es. acciaio,
• caduta su pavimento oppure spostamento sopra il pavimento.
• utilizzo come martello,
• qualsiasi tipo di azioni di forza.

Assicurarsi relativamente a cosa si trova sotto o dietro il pezzo in lavorazione. Non sparare graffe (GTK 40) oppure chiodi con testa ricalcata (GSK 50) in pareti, soffitti oppure pavimenti se dietro vi sono delle persone. Gli elementi di fissaggio possono passare attraverso il pezzo in lavorazione e ferire qualcuno.

Non sparare alcuna graffa (GTK 40) o alcun chiodo a testa ricalcata (GSK 50) su un elemento di fissaggio già confiscato. Facendo questo l'elemento di fissaggio può deformarsi, gli elementi di fissaggio possono incastrarsi oppure l'utensile pneumatico può muoversi in modo incontrollato. Se l'utensile pneumatico viene impiegato con condizioni ambientali fredde, le prime graffe (GTK 40) o i primi chiodi

36 | Italiano

a testa ricalcata (GSK 50) vengono espulsi più lentamente del normale. Dopo che l'utensile pneumatico si è riscaldato durante il lavoro, è possibile di nuovo una velocità di lavoro normale.

Per ridurre al minimo l'azione di usura del punzone di percussione evitare di far scattare colpi a vuoto.

In caso di pause di lavoro più lunghe oppure al temine del lavoro staccare l'utensile pneumatico dall'alimentazione dell'aria e svuotare possibilmente il caricatore.

Svuotare il caricatore

GTK 40

- Tirare indietro il cursore del caricatore 11 fino a quando il pulsante del blocco del cursore del caricatore 7 scatta completamente in posizione.

- Rimuovere il nastro di graffe 18.

- Tirare leggermente indietro il cursore del caricatore 11 e premere verso l'interno il pulsante del blocco del cursore del caricatore 7.

- Condurre con cautela in avanti il cursore del caricatore fino a quando lo stesso tocca l'inizio del caricatore.

Nota bene: Non permettere che il cursore del caricatore scatti indietro senza essere condotto. Durante questo movimento il cursore del caricatore potrebbe danneggiarsi ed esiste il pericolo che possano rimanere incastrate le dita.

GSK 50

- Premere il blocco del caricatore 14 e tirare contemporaneamente indietro il caricatore 8 fino all'arresto.

- Rimuovere i nastri di chiodi 19.

- Inserire il caricatore fino a quando il blocco del caricatore 14 scatta di nuovo in posizione.

Regolazione della guida di profondità (vedi figura F)

La profondità di inserimento delle graffe (GTK 40) o dei chiodi a testa ricalcata (GSK 50) può essere regolata con la rotellina di regolazione 3.

- Svuotare il caricatore 8.

(vedi «Svuotare il caricatore», pagina 36)

- I chiodi vengono espulsi troppo in profondità:

Per ridurre la profondità di inserimento ruotare la rotellina di regolazione 3 in senso antiorario. oppure

I chiodi non vengono espulsi con sufficiente profondità:

Per aumentare la profondità di inserimento ruotare la rotellina di regolazione 3 in senso orario.

- Caricare di nuovo il caricatore.

(vedi «Ricaricare il caricatore», pagina 35)

- Provare la nuova profondità di inserimento su un pezzo di prova.

In caso di necessità ripetere le operazioni.

Eliminazione dei bloccaggi

Singole graffe (GTK 40) o chiodi a testa ricalcata (GSK 50) possono bloccarsi nel canale di espulsione. Qualora questo dovesse ripetersi frequentemente, contattare un centro di assistenza clienti autorizzato Bosch.

Nota bene: Se dopo l'eliminazione del bloccaggio il punzone non dovesse più tornare indietro, contattare un centro di assistenza clienti autorizzato Bosch.

GTK 40 (vedi figure G1-G3)

• S vuotare il caricatore 8. (vedi «Svuotare il caricatore», pagina 36)
• Premere la leva di serraggio 12 verso il basso in modo tale che sia possibile aprire il canale di espulsione.
• Rimu overe le graffe bloccate zare allo scopo una pinza.
• Se il punzone 21 è estratto spingerlo di nuovo indietro nel pistone con l'ausilio di un cacciavite lubrificato op pure un altro oggetto lubrificato adatto.
• Lubrificare il canale di espulsione con 2-3 gocce di olio per motore (SAE 10 o SAE 20).
• Chiudere il canale di espulsione, agganciare la staffa della leva di serraggio 12 nei ganci sul canale di espulsione e premere poi la leva di serraggio di nuovo verso l'alto.
• Caricare di nuovo il caricatore. (vedi «Ricaricare il caricatore», pagina 35)

GSK 50 (vedi figura H)

• S vuotare il caricatore 8. (vedi «Svuotare il caricatore», pagina 36)
• Con caricatore aperto rimuovere il chiodo a testa ricalcata bloccato. In caso di necessità utilizzare allo scopo una pinza.
• Se il punzone 21 è estratto spingerlo di nuovo indietro nel pistone con l'ausilio di un cacciavite lubrificato oppure un altro oggetto lubrificato adatto.
• Lubrificare il canale di espulsione con 2-3 gocce di olio per motore (SAE 10 o SAE 20).
• Caricare di nuovo il caricatore. (vedi «Ricaricare il caricatore», pagina 35)

Sostituzione della protezione per pezzo in lavorazione (vedi figura I)

La protezione per pezzo in lavorazione 1 all'estremità della sicura contro disinnesto 2 protegge il pezzo in lavorazione fino a quando l'utensile pneumatico è posizionato correttamente per il colpo.

La protezione per pezzo in lavorazione può essere rimossa e sostituita.

- Rimuovere la protezione per pezzo in lavorazione dalla sicura contro disinnesto.

- Spingere la nuova protezione per pezzo in lavorazione con l'estremità aperta sopra la sicura contro disinnesto.

GSK 50: In questo utensile pneumatico è possibile conservare una protezione per pezzo in lavorazione di ricambio sul lato inferiore del caricatore 8. Allo scopo spingere la protezione per pezzo in lavorazione nello scomparto 22.

Coperchio regolabile per uscita dell'aria (vedi figura J)

Grazie allo sfiato regolabile all'uscita dell'aria 4 è possibile deviare l'aria di scarico lontano dall'operatore o dal pezzo in lavorazione.

Trasporto e conservazione

Per il trasporto separare l'utensile pneumatico dall'alimentazione dell'aria, in modo particolare se vengono utilizzate scale oppure se ci si muove con una postura inconsueta.

Trasportare l'utensile pneumatico sul posto di lavoro tenendolo esclusivamente per l'impugnatura 5 e con dispositivo di disinnesto 10 non azionato.

Conservare sempre l'utensile pneumatico separato dall'alimentazione dell'altare in un posto asciutto e caldo.

Se l'utensile pneumatico non deve essere impiegato per lungo tempo, ricoprire le parti in acciaio dell'utensile con un sottile strato di olio. Questo impedisce la formazione di ruggine.

Manutenzione ed assistenza

Manutenzione e pulizia

Interrompere sempre l'alimentazione di aria prima di iniziare operazioni di regolazione sulla macchina, prima di sostituire utensili accessori oppure prima di posare l'utensile pneumatico al termine di

un lavoro. Questa precauzione impedisce che l'utensile pneumatico possa essere messo in funzione involontariamente.

Gli interventi di manutenzione e di riparazione possono essere eseguiti esclusivamente da qualificato personale specializzato. In questo modo si garantisce il livello di sicurezza dell'utensile pneumatici.

Questo tipo di lavoro viene eseguito in maniera veloce ed affidabile da ogni Centro di assistenza Clienti Bosch.

Lubrificazione dell'utensile pneumatico (vedi figura K)

Se l'utensile pneumatico non è collegato ad un gruppo condizionatore, lo stesso deve essere lubrificato ad intervalli regolari.

- l n c a s o d i impiego leggero 1x al giorno. - l n c a s o d i impiego pesante 2x al giorno.

Mettere 2-3 gocce di lubrificante nel raccordo per l'aria 6. Non utilizzare troppo lubrificante che si accumula poi nell'utensile pneumatico e viene espulso di nuovo tramite l'uscita dell'aria 4.

Utilizzare esclusivamente i lubrificanti consigliati dalla Bosch.

• Olio minerale per motore SAE 10 (per l'impiego con condizioni ambientali molto fredde)
• Olio minerale per motore SAE 20
  Avere cura di smaltire i lubrificanti ed i detergenti in maniera compatibile con le esigenze dell'ecologia. Attenersi alle vigenti normative di legge.

Programma di manutenzione

Tenere l'uscita dell'aria 4, la sicura contro disinnesto 2 ed il dispositivo di disinnesto 10 sempre puliti e liberi da corpi estranei (polvere, trucioli, sabbia, ecc).

Pulire il caricatore 8. Rimuovere trucioli di plastica o legno che possono essersi accumulati nel caricatore durante il lavoro.

Pulire l'utensile pneumatico ad intervalli regolari con l'ausilio di aria compressa.

Azione Motivo Esecuzione

Svuotare giornalmente il filtro dell'aria di scarico.	Impedisce l'accumulo di sporcizia ed umidità nell'utensile pneumatico.	- Aprire la valvola di scarico.
Tenere sempre pieno il distributore di lubrificante.	Mantiene lubrificato l'utensile pneumatico.	- Riempire il distributore di lubrificante con il lubrificante consigliato.(vedi «Lubrificazione dell'utensile pneumatico», pagina 36)
Pulire il caricatore 8 ed il cursore del caricatore 11.	Impedisce che si blocchi una graffa (GTK 40) oppure un chiodo a testa ricalcata (GSK 50).	- Soffiare giornalmente con aria compressa il meccanismo del caricatore/cursore del caricatore.
Assicurarsi che la sicura contro disinnesto 2 funzioni correttamente.	Aumenta la sicurezza del lavoro ed un impiego efficiente dell'utensile pneumatico.	- Soffiare giornalmente con aria compressa il meccanismo della sicura contro il disinnesto.
Lubrificare l'utensile pneumatico.	Riduce l'usura dell'utensile pneumatico.	- Mettere 2 - 3 gocce di lubrificante nel raccordo per l'aria 6.(vedi «Lubrificazione dell'utensile pneumatico», pagina 36)
Svuotare il compressore.	Impedisce l'accumulo di sporcizia ed umidità nell'utensile pneumatico.	- Aprire la valvola di scarico del serbatoio del compressore.

Italiano|37

Eliminazione di guasti

Problema Causa Rimedi
L'utensile pneumatico è pronto per il funziona-mento ma le graffe (GTK 40) o i chiodi a testa ricalcata (GSK 50) non vengono espulsi.	Una graffa (GTK 40) o un chiodo a testa ricalcata (GSK 50) si è bloccato nel canale di espulsione.	- Eliminare il bloccaggio.(vedì «Eliminazione dei bloccaggi», pagina 36)
	Il cursore del caricatore 11 è difettoso.	- In caso di necessità pulire e lubrificare il cursore del caricatore 11 ed assicurarsi che il caricatore 8 non sia sporco.
	La molla del cursore del caricatore è troppo debole oppure difettosa.	- Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
	Gli elementi di fissaggio utilizzati non sono ammessi.	- Utilizzare esclusivamente accessori originali.Possono essere impiegati esclusivamente gli elementi di fissaggio(chiodi, graffe ecc.) che sono specificati nella tabella «Dati tecnici».
	Il caricatore 8 è vuoto.	- Caricare di nuovo il caricatore.(vedì «Ricaricare il caricatore», pagina 35)
Le graffe (GTK 40) o i chiodi a testa ricalcata (GSK 50) vengono espulsi solo molto lenta-mente e con troppo poca pressione.	La pressione nominale dell'alimentazione dell'aria compressa è troppo scarsa.	- Aumentare l'alimentazione dell'aria compressa. In caso di aumento non devono essere superati 8 bar.
	Il punzone è danneggiato.	- Utilizzare esclusivamente i lubrificanti consigliati dalla Bosch.(vedì «Lubrificazione dell'utensile pneumatico», pagina 36)
	L'anello di tenuta del pistone è consumato o danneggiato.	- Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
	Il tampone è consumato. - Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
	La lunghezza ed il diametro del tubo dell'aria di alimentazione 17 non corrispondono ai dati stabiliti per il presente utensile pneumatico.	- Utilizzare un tubo dell'aria di alimentazione con le dimensioni corrette.(vedì «Dati tecnici», pagina 34)
	Il tubo dell'aria di alimentazione 17 è piegato.	- Rimuovere la piega dal tubo dell'aria di alimentazione.
Le graffe (GTK 40) o i chiodi a testa ricalcata (GSK 50) vengono sparati troppo in profondità.	La pressione nominale dell'alimentazione dell'aria compressa è troppo alta.	- Ridurre l'alimentazione dell'aria compressa. In caso di riduzione non deve essere superato il limite minimo di 5 bar.
	La guida di profondità è regolata troppo profonda. - Regolare la guida di profondità alla profondità desiderata.(vedì «Regolazione della guida di profondità», pagina 36)
	Il tampone è consumato. - Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
Le graffe (GTK 40) o i chiodi a testa ricalcata (GSK 50) vengono sparati con troppo poca profondità.	La pressione nominale dell'alimentazione dell'aria compressa è troppo scarsa.	- Aumentare l'alimentazione dell'aria compressa. In caso di aumento non devono essere superati 8 bar.
	La guida di profondità è regolata troppo alta.	- Regolare la guida di profondità alla profondità desiderata.(vedì «Regolazione della guida di profondità», pagina 36)
	La lunghezza ed il diametro del tubo dell'aria di alimentazione 17 non corrispondono ai dati stabiliti per il presente utensile pneumatico.	- Utilizzare un tubo dell'aria di alimentazione con le dimensioni corrette.(vedì «Dati tecnici», pagina 34)
	Il tubo dell'aria di alimentazione 17 è piegato.	- Rimuovere la piega dal tubo dell'aria di alimentazione.
L'utensile pneumatico salta graffe (GTK 40) o chiodi a testa ricalcata (GSK 50) oppure ha un avanzamento di cadenza troppo grande.	Gli elementi di fissaggio utilizzati non sono ammessi.	- Utilizzare esclusivamente accessori originali.Possono essere impiegati esclusivamente gli elementi di fissaggio(chiodi, graffe ecc.) che sono specificati nella tabella «Dati tecnici».
	Il caricatore 8 non lavora correttamente.	- In caso di necessità pulire e lubrificare il cursore del caricatore 11 ed assicurarsi che il caricatore 8 non sia sporco.
	La molla del cursore del caricatore è troppo debole oppure difettosa.	- Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
	L'anello di tenuta del pistone è consumato o danneggiato.	- Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
Le graffe (GTK 40) o chiodi a testa ricalcata (GSK 50) si bloccano frequentemente nel canale di espulsione.	Gli elementi di fissaggio utilizzati non sono ammessi.	- Utilizzare esclusivamente accessori originali.Possono essere impiegati esclusivamente gli elementi di fissaggio(chiodi, graffe ecc.) che sono specificati nella tabella «Dati tecnici».
		- Contattare un centro di assistenza clienti autorizzato Bosch.
Le graffe (GTK 40) o i chiodi a testa ricalcata (GSK 50) espulsi sono deformati.	Il punzone è danneggiato. - Contattare un centro di assistenza clienti autorizzato Bosch.Fare sostituire il componente presso lo stesso.
Contrariamente al lavoro effettuato con una velocità normale, in caso di una velocità di lavoro più rapida le graffe (GTK 40) o i chiodi a testa ricalcata (GSK 50) non vengono sparati con sufficiente profondità.	La luce del diametro interno del tubo flessibile dell'aria di alimentazione è troppo scarso.	- Utilizzare un tubo dell'aria di alimentazione con le dimensioni corrette.(vedì «Dati tecnici», pagina 34)
	Il compressore è inadatto per velocità di lavoro rapide.	- Utilizzare un compressore che sia sufficientemente dimensionato per il numero di utensili pneumatici collegati e la velocità di lavoro.

Accessori

È possibile trovare tutte le informazioni relative al comple to programma di accessori di qualità in internet sotto www.bosch-pt.com oppure presso il Vostro rivenditore di fiducia.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell'utensile pneumatico.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax:[phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

38 | Nederlands

Smaltimento

Utensile pneumatico, accessori opzionali e imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica.

▶ Avere cura di smaltire i lubrificanti ed i detergenti in maniera compatibile con le esigenze dell'ecologia. Attenersi alle vigenti normative di legge.

Una volta che il Vostro utensile pneumatico sarà diventato inservibile, portarlo ad un apposito centro per il riciclaggio oppure riconsegnarlo ad un centro di distribuzione commerciale come potrebbe p. es. essere un Punto di servizio Clienti Bosch esplicitamente autorizzato.

Con ogni riserva di modifiche tecniche.

Nederlands
