NAVODILA ZA UPORABO GSK 50 Professional BOSCH

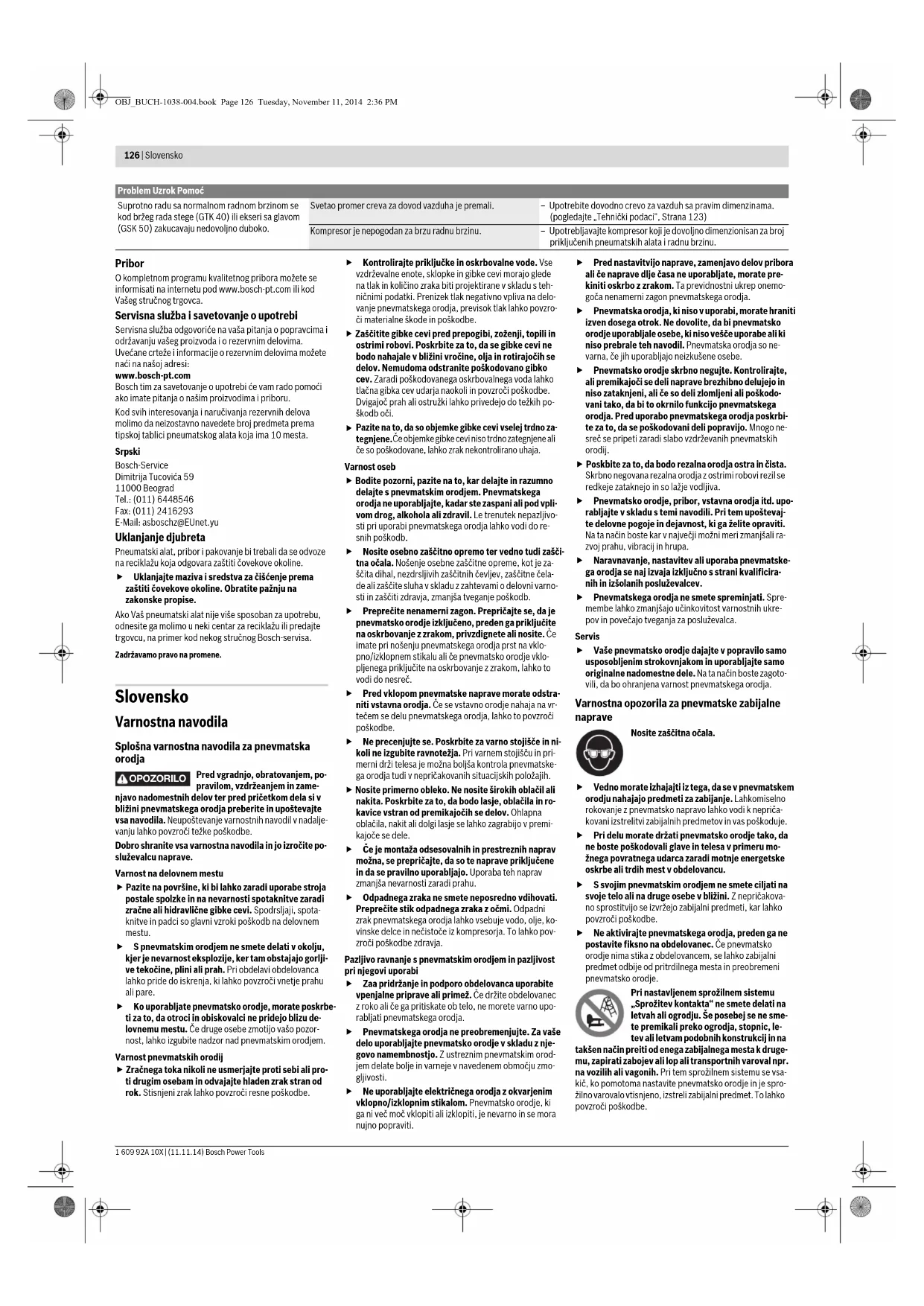

Splošna varnostna navodila za pnevmatska orodja

OPOZORILO

Pred vgradnjo, obratovanjem, popravilom, vzdržeanjem in zame-

njavo nadomestnih delov ter pred pričetkom dela si v bližini pnevmatskega orodja preberite in upoštevajte vsa navodila. Neupoštevanje varnostnih navodil v nadaljevanju lahko povzroči težke poškodbe.

Dobro shranite vsa varnostna navodila in jo izročite posluževalcu naprave.

Pazite na površine, ki bi lahko zaradi uporabe stroja postale spolzke in na nevarnosti spotaknitve zaradi zračne ali hidravlične gibke cevi. Spodrsljaji, spotaknitve in padci so glavni vzroki poškodb na delovnem mestu.

S pnevmatskim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije, ker tam obstajajo gorljive tekočine, plini ali prah. Pri obdelavi obdelovanca lahko pride do iskrenja, ki lahko povzroči vnetje prahu ali pare.

▶ Ko uporabljate pnevmatsko orodje, morate poskrbeti za to, da otroci in obiskovalci ne pridejo blizu delovnemu mestu. Če druge osebe zmotijo vašo pozornost, lahko izgubite nadzor nad pnevmatskim orodjem.

Zračnega toka nikoli ne usmerjajte proti sebi ali proti drugim osebam in odvajajte hladen zrak stran od rok. Stisnjeni zrak lahko povzroči resne poškodbe.

Kontrolirajte priključke in oskrbovalne vode. Vse vzdrževalne enote, sklopke in gibke cevi morajo glede na tlak in količino zraka biti projektirane v skladu s tehničnimi podatki. Prenizek tlak negativno vpliva na delovanje pnevmatskega orodja, previsok tlak lahko povzroči materialne škode in poškodbe.
▶ Zaščitite gibke cevi pred prepogibi, zoženji, topili in ostrimi robovi. Poskrbite za to, da se gibke cevi ne bodo nahajale v bližini vročine, olja in rotirajočih se delov. Nemudoma odstranite poškodovano gibko cev. Zaradi poškodovanega oskrbovalnega voda lahko tlačna gibka cev udarja naokoli in povzroči poškodbe. Dvigajoč prah ali ostružki lahko privedejo do težkih poškodb oći.
Pazite na to, da so objemke gibke cevi vselej trdno zategnjene. Če objemke gibke cevi niso trdno zategnjene ali će so poškodovane, lahko zrak nekontrolirano uhaja.

Varnost oseb

Bodite pozorni, pazite na to, kar delajte in razumno delajte s pnevmatskim orodjem. Pnevmatskega orodja ne uporabljajte, kadar ste zaspani ali pod vplivom drog, alkohola ali zdravil. Le trenutek nepazljivosti pri uporabi pnevmatskega orodja lahko vodi do resnih poškodb.
Nosite osebno zaščitno opremo ter vedno tudi zaščitna očala. Nošenje osebne zaščitne opreme, kot je zaščita dihal, nezdrsljivih zaščitnih čevljev, zaščitne čelade ali zaščite sluha v skladu z zahtevami o delovni varnosti in zaščiti zdravja, zmanjša tveganje poškodb.
Preprečite nenamerni zagon. Prepričajte se, da je pnevmatsko orodje izključeno, preden ga priključite na oskrbovanje z zrakom, privzdignete ali nosite. Če imate pri nošenju pnevmatskega orodja prst na vklopn/o/izklopnom stikalu ali će pnevmatsko orodje vklopljenega priključite na oskrbovanje z zrakom, lahko to vodi do nesreč.
Pred vklopom pnevmatske naprave morate odstraniti vstavna orodja. Če se vstavno orodje nahaja na vrtečem se delu pnevmatskega orodja, lahko to povzroči poškodbe.
▶ Ne precenjujte se. Poskrbite za varno stojišče in nikoli ne izgubite ravnotežja. Pri varnem stojišču in primerni drži telesa je možna boljša kontrola pnevmatskega orodja tudi v nepričakovanih situacijskih položajih.
▶ Nosite primerno obleko. Ne nosite širokih oblačil ali nakita. Poskrbite za to, da bodo lasje, oblačila in rokavice vstran od premikajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zagrabijo v premikajoče se dele.
Če je montaža odsesovalnih in prestreznih naprav možna, se prepričajte, da so te naprave priključene in da se pravilno uporabljajo. Uporaba teh naprav zmanjša nevarnosti zaradi prahu.
▶ Odpadnega zraka ne smete neposredno vdihovati. Preprečite stik odpadnega zraka z očmi. Odpadni zrak pnevmatskega orodja lahko vsebuje vodo, olje, kovinske delce in nečistoče iz kompresorja. To lahko povzroči poškodbe zdravja.

Zaa pridržanje in podporo obdelovanca uporabite vpenjalne priprave ali primež. Če držite obdelovanec z roko ali će ga pritiskate ob telo, ne morete varno uporabljati pnevmatskega orodja.
Pnevmatskega orodja ne preobremenjujte. Za vaše delo uporabljajte pnevmatsko orodje v skladu z njegovo namembnostjo. Z ustreznim pnevmatskim orodjem delate bolje in varneje v navedenem območju zmogljivosti.
▶ Ne uporabljajte električnega orodja z okvarjenim vklopno/izklopnim stikalom. Pnevmatsko orodje, ki ga ni več moč vklopiti ali izklopiti, je nevarno in se mora nujno popraviti.

Pred nastavitvijo naprave, zamenjavo delov pribora ali će naprave dlje časa ne uporabljate, morate prekiniti oskrbo z zrakom. Ta previdnostni ukrep onemogoča nenamerni zagon pnevmatskega orodja.
Pnevmatska orodja, ki niso v uporabi, morate hraniti izven dosega otrok. Ne dovolite, da bi pnevmatsko orodje uporabljale osebe, ki niso vešče uporabe ali ki niso prebrale teh navodil. Pnevmatska orodja so nevarna, će jih uporabljajo neizkušene osebe.
Pnevmatsko orodje skrbno negujte. Kontrolirajte, ali premikajoči se deli naprave brezhibno delujejo in niso zataknjeni, ali će so deli zlomljeni ali poškodovani tako, da bi to oknilo funkcijo pnevmatskega orodja. Pred uporabo pnevmatskega orodja poskrbite za to, da se poškodovani deli popravijo. Mnogo nesreč se pripeti zaradi slabo vzdrževanih pnevmatskih orodij.
▶ Poskbite za to, da bodo rezalna orodja ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi rezil se redkeje zataknejo in so lažje vodljiva.
Pnevmatsko orodje, pribor, vstavna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki ga želite opraviti. Na ta način boste kar v največji možni meri zmanjšali razvoj prahu, vibracij in hrupa.
Naravnavanje, nastavitev ali uporaba pnevmatskega orodja se naj izvaja izključno s strani kvalificiranih in izšolanih posluževalcev.
Pnevmatskega orodja ne smete spreminjati. Spremembe lahko zmanjšajo učinkovitost varnostnih ukrepov in povečajo tveganja za posluževalca.

Servis

▶ Vaše pnevmatsko orodje dajajte v popravilo samo usposobljenim strokovnjakom in uporabljajte samo originalne nadomestne dele. Na ta način boste zagotovili, da bo ohranjena varnost pnevmatskega orodja.

Varnostna opozorila za pnevmatske zabijalne naprave

Nosite zaščitna očala.

▶ Vedno morate izhajajti iz tega, da se v pnevmatskem orodju nahajajo predmeti za zabijanje. Lahkomiselno rokovanje z pnevmatsko napravo lahko vodi k nepričakovani izstrelitvi zabijalnih predmetov in vas poškoduje.
▶ Pri delu morate držati pnevmatsko orodje tako, da ne boste poškodovali glave in telesa v primeru možnega povratnega udarca zaradi motnje energetske oskrbe ali trdih mest v obdelovancu.
▶ S svojim pnevmatskim orodjem ne smete ciljati na svoje telo ali na druge osebe v bližini. Z nepričakovano sprostitvijo se izvržejo zabijalni predmeti, kar lahko povzroči poškodbe.
▶ Ne aktivirajte pnevmatskega orodja, preden ga ne postavite fiksno na obdelovanec. Če pnevmatsko orodje nima stika z obdelovancem, se lahko zabijalni predmet odbije od pritrdilnega mesta in preobremeni pnevmatsko orodje.

Pri nastavljenem sprožilnem sistemu „Sprožitev kontakta“ ne smete delati na letvah ali ogrodju. Še posebej se ne smete premikali preko ogrodja, stopnic, letev ali letvam podobnih konstrukcij in na

takšen način preiti od enega zabijalnega mesta k drugemu, zapirati zabojev ali lop ali transportnih varoval npr. na vozilih ali vagonih. Pri tem sprožilnem sistemu se vsakič, ko pomotoma nastavite pnevmatsko orodje in je sprožilno varovalo vtisnjeno, izstreli zabijalni predmet. To lahko povzroči poškodbe.

Slovensko|127

Pazite na pogoje na delovnem mestu. Zabijalni pred meti bi morda lahko prebili tanke obdelovance ali pa spodrseli z obdelovanca ob delu na kotih in robovih in pri tem ogrozili ljudi.

Če se zabijalni predmet zatakne v pnevmatskem orodju, morate prekiniti oskrbo z zrakom. Če pnevmatsko orodje ostane priključeno, bi ga lahko pri odstranitvi zataknjenega predmeta pomotoma aktivirali.

Bodite previdni pri odstranitvi zatakjnjenega zabijal-nega predmeta. Sistem je lahko napet in zabijalni predmet se bi lahko z vso silo izstrelil, medtem ko vi poskušate odstraniti zataknitev.
Pnevmatskega orodja ne uporabljajte za pritrditev električnih vodnikov. Naprava ni primerna za instalacijo električnih vodnikov, saj lahko poškoduje izolacijo električnih kablov in tako povzroči električni udar in nevarnosti požara.
Kot vir energije za pnevmatsko orodje nikoli ne uporabljajte kisika ali gorljivih plinov. Gorljivi plini so nevarni in bi lahko povzročili eksplozijo pnevmatskega orodja.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Pnevmatsko orodje smete priključiti le na napeljavo, kjer se maksimalni dovoljeni tlak pnevmatskega orodja ne sme več kot 10 % prekoračiti, pri višjem tlaku morate v tlačno napeljavo vgraditi tlačni regulacijski ventil (reducirni tlačni ventil) s priključenim tlačnim omejevalnim ventilom. Previsok tlak povzroči nenormalno delovanje ali zlom tlačnega orodja, kar lahko pozroči poškodbe.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom uporabe

Tlačno orodje je določeno za povezovalna dela pri krovnih, opažnih opravilih ali nameščanju letev ter pri izdelavi stenskih in stropnih elementov, lesenih fasad, palet, lesenih ograd, protihrupnih zaščit in zabojev.

Uporabljati smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki“.

Komponente na sliki

Oštevilčenje komponent se nanaša na prikaz pnevmatskega orodja na grafični strani.

1 Ščitnik obdelovanca
2 Sprožilno varovalo
3 Nastavno kolo za nastavitev globinskega omejila oz. prislona
4 Izstop zraka z nastavljivim izpustnim pokrovom
5 Ročaj
6 Priključek zraka
7 Blokada pomikala vlagalnika (GTK 40)
8 Vlagalnik
9 Preklopnik za sprožilni sistem
10 Sprožilec
11 Pomikalo vlagalnika (GTK 40)
12 Vpenjalna ročica za odpiranje/zapiranje strelnega kanala (GTK 40)
13 Ustje
14 Blokada vlagalnika (GSK 50)
15 Prikaz za napolnitev (GSK 50)

16 Hitra sklopka

17 Dovodna gibka cev
18 Trak s sponkami*
19 Trak z žeblij
20 Tirnica vlagalnika (GSK 50)
21 Udarni prebijalnik
22 Depo za shranitev ščitnika obdelovanca
*Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora.

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 12549.

Z A-ocenjeni nivo hrupa pnevmatskega orodja znaša tipično: nivo zvočnega tlaka 96 dB(A); zvočna moč hrupa 110 dB(A). Negotovost K=3 dB.

Nosite zaščito sluha!

Skupne vrednosti vibracij a_h in negotovost K se izračunajo v skladu z EN ISO 20643: a_h<2,5 m/s^2, K=1,5 m/s^2 .

Izjava o skladnosti

CE

Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“ v skladu z vsemi relevantnimi določili direktive 2006/42/ES, vključno z njihovimi spremembami in ustreza naslednjim normam: EN 792-13.

Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch GmbH, PT/ETM9.

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Prepričajte se, da tlak pnevmatske naprave ni večji od maksimalno dovoljenega nazivnega tlaka pnevmatskega orodja. Najprej nastavite zračni tlak na spodnjo vrednost priporočenega nazivnega tlaka (glejte „Tehnični podatki”).

V primeru dvoma preverite ob vklopljenem pnevmatskem orodju z manometrom pritisk na mestu vstopa zraka.

Če želite doseći maksimalno moč, morate upoštevati različne vrednosti za dovodno gibko cev 17 (priključni navoj, maksimalni obratovalni tlak, maksimalna dolžina gibke ce vi; glejte „Tehnični podatki“).

Dovajani stisnjeni zrak ne sme vsebovati tujih telesc in vla ge, zato da pnevmatsko orodje varujete pred poškodbo, umazanijo in rjavenjem.

Vse armature, povezovalni vodniki in cevi morajo biti izdelani tako, da ustrezajo pritisku in potrebni količini zraka. Izogibajte se zožitvam cevi, npr. s stiskanjem, prepogibanjem ali nategovanjem!

128 | Slovensko

Priključitev oskrbovalne enote z zrakom na pnevmatsko orodje

- Izpraznite vlagalnik 8.

(glejte „Praznjenje vlagalnika“, stran 128)

Pri delovnih korakih v nadaljevanju se lahko zgodi, da se zabijalni predmet izstreli, će se zaradi popravila in vzdrževanja ali transporta notranji deli pnevmatskega orodja ne nahajajo v izhodišćnem položaju.

• Povežite priključek zraka 6 z dovodno gibko cevjo 17, ki je opremljena s hitro sklopko 16.
• Preverite brezhibnost delovanja tako, da nastavite tlačno orodje z ustjem 13 ali po potrebi z gumiranim ščitnikom obđelovanca 1 na ostanek lesa ali lesnega materiala in nato ena do dvakrat sprožite orodje.

Polnjenje vlagalnika

Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervnih delov in preden odložite pnevmatsko orodje. Ta varnostni ukrep prepreči nenameren zagon pnevmatskega orodja.

Uporabljajte le originalni pribor Bosch (glejte „Tehnični podatki“). Precizijski deli tlačnega orodja kot npr. vlagalnik, ustje in strelni kanal so usklajeni na sponke, žeblje in zatiče podjetja Bosch. Drugi proizvajalci uporabljajo druge kakovosti jekla in dimenzije Uporaba nedovoljenih zabijalnih predmetov lahko poškoduje tlačno orodje in povzročijo poškodbe.

Tlačno orodje morate med polnjenjem vlagalnika držati tako, da ustje 13 ne bo usmerjeno niti na lastno telo niti na druge ljudi.

GTK 40 (glejte sliki B1-B2)

• Potegnite pomikalo vlagalnika 11 tako daleč nazaj, dokler glava blokade pomikala vlagalnika 7 v celoti zaskoči.
• Po potrebi očistite in namažite pomikalo vlagalnika 11 in se prepričajte, da vlagalnik 8 ni umazan.
• Namestite ustrezni trak sponk 18 nad vlagalnik 8. Pri tem morajo glave sponk v celoti ležati na površini vlagalnika in trak s sponkami mora biti moč rahlo premikati sem ter tja v vlagalniku.
• Potegnite pomikalo vlagalnika 11 rahlo nazaj in pritisnite gumb blokade pomikala vlagalnika 7 navznoter.
  – Vodite pomikalo vlagalnika previdno naprej do dotika trakov s sponkami.

Opozorilo: Ne dovolite, da bi pomikalo vlagalnika nenadzorovano skočilo nazaj. Pomikalo vlagalnika se bi lahko pri tem poškodovalo in obstaja nevarnost, da si priščipnite prste.

GSK 50 (glejte sliki C1-C2)

– Pritisnite blokado vlagalnika 14 in istočasno potisnite vlagalnik 8 do omejila nazaj.
- Po potrebi očistite in namažite tirnico vlagalnika 20.
– Vložite ustrezni trak žebljev 19.

Po možnosti se naj pri tem konice žebljev dotaknejo tirnice vlagalnika 20.

• Potisnite trak z žeblji v vlagalniku do konca naprej.
• Vpotisnite vlagalnik tako daleč, da blokada vlagalnika 14 ponovno zaskoči.

Opremite vlagalnik, ko se rdeče črte prikaza za napolnitev 15 prikažejo do polovice.

Obratovanje

Sprožilni sistemi

Pnevmatsko orodje lahko deluje z dvema različnima sprožilnima sistemoma:

Posamezna sprožitev z varovalom

Pri tem sprožilnem sistemu mora najprej sprožilno varovalo 2 fiksno nasesti na obdelovanec. Zabijalni predmet se šele takrat izstreli, ko pritisnite sprožilec 10. Nato lahko sprožite nadaljne postopke zabijanja samo, če ste predtem sprožilec in sprožilno varovalo prestavili v izhodiščni položaj.

- Sprožitev kontakta

Pri tem sprožilnem sistemu morate najprej pritisniti sprožilec 10. Zabijalni predmet se izstreli samo tedaj, će ste pri pritisnjenem sprožilcu namestili sprožilno varovalo 2 fiksno na obdelovanec.

Tako dosežete višjo delovno hitrost.

Sprožilni sistem nastavite s preklopnikom 9.

Zagon

Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervnih delov in preden odložite pnevmatsko orodje. Ta varnostni ukrep prepre či nenameren zagon pnevmatskega orodja.

Delo s posamezno sprožitvijo (glejte sliko D)

Pritisnite preklopnik 9 v smer navznoter in ga istočasno obrnite v spodnji položaj, dokler ponovno ne zaskoči.

Nastavljen je sprožilni sistem „posamezna sprožitev“.

– Ponovno spustite preklopnik 9.
- Namestite ustje 13 ali po potrebi gumiran ščitnik obdelovanca 1 trdno na obdelovanec, dokler se sprožilno varovalo 2 v celoti vtisne.
- Nato za kratek čas pritisnite sprožilec 10 in ga nato spet spustite. Pri tem se izstreli sponka (GTK 40) ali žebelj z ozko glavo (GSK 50).
- Pustite, da pnevmatsko orodje odskoči z obdelovanca. - Za naslednji postopek zabijanja dvignite pnevmatsko orodje v celoti z obdelovanca in ga na naslednjem željenem mestu ponovno trdno nastavite.

Delo s kontaktno sprožitvijo (glejte sliko E)

- Pritisnite preklopnik 9 v smer navznoter in ga istočasno obrnite v zgornji položaj, dokler ponovno ne zaskoči.

Nastavljen je sprožilni sistem „kontaktna sprožitev“.

– Ponovno spustite preklopnik 9.
– Pritisnite sprožilec 10 in ga držite pritisnjenega.
- Namestite ustje 13 ali po potrebi gumiran ščitnik obdelovanca 1 trdno na obdelovanec, dokler se sprožilno varovalo 2 v celoti vtisne.

Pri tem se izstreli sponka (GTK 40) ali žebelj z ozko glavo (GSK 50).

– Pustite, da pnevmatsko orodje odskoči z obdelovanca.
- Za naslednji postopek zabijanja dvignite pnevmatsko orodje v celoti z obdelovanca in ga na naslednjem željenem mestu ponovno trdno nastavite.
– Premikajte pnevmatsko orodje enakomerno z dvigom in ponovno postavitvijo preko obdelovanca. Sponka (GTK 40) ali žebelj z ozko glavo (GSK 50) se izstrelita vsakič, ko pnevmatsko orodje naleže in je sprožilno varovalo vtisnjeno.
– Takoj, ko ste zabili željeno število sponk (GTK 40) ali žebljev z ozko glavo (GSK 50), spustite sprožilec 10.

Navodila za delo

Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervnih delov in preden odložite pnevmatsko orodje. Ta varnostni ukrep prepreči nenameren zagon pnevmatskega orodja.

Pred vsakim pričetkom dela preverite brezhibnost delovanja varnostnih in sprožilnih naprav ter trdnost naseda vseh vijakov in matic.

Ločite okvarjeno pnevmatsko orodje ali orodje, ki ne deluje brezhibno takoj od dovoda zraka in kontaktirajte pooblaščeno servisno delavnico podjetja Bosch.

Ne izvajajte manipulacij na pnevmatskem orodju, ki bi bili proti predpisom. Ne demontirajte ali blokirajte delov pnevmatskega orodja, kot npr. sprožilnega varovala.

Ne izvajajte „zasilnih popravil“ z neprimernimi sredstvi. Pnevmatsko orodje morate redno in strokovno vzdrževati (glejte „Vzdrževanje in čiščenje“, stran 129).

Izognite se vsaki slabitvi in poškodbi pnevmatskega orodja, npr.:

• udarcem ali vgraviranju,
  – predelavam, ki jih proizvajalec ne dovoljuje,
  – vodenju ob šablonah, ki so izdelane iz trdega materiala, npr. jekla,
  – padcem na tla ali potiskanju preko tal,
• zlorabi kot kladivo,
• vsem vrstam sile.

Prepričajte se, da se nahajate pod ali za obdelovancem. Ne streljajte sponk (GTK 40) ali žebljev z ozko glavo (GSK 50) v stene, stropove ali tla, će se za njimi nahajajo osebe. Zabijalni predmeti bi lahko prebili obdelovanec in nekoga poškodovali.

Ne streljajte sponk (GTK 40) ali žebljev z ozko glavo (GSK 50) v že zabita pritrdilna sredstva. Pri tem bi se lahko zabijalni predmet preoblikoval, žeblji bi se lahko zataknili ali pa se bi pnevmatsko orodje lahko nekontrolirano premikalo. Če pnevmatsko orodje uporabljate pod mrzlimi okoljskimi pogoji, se prve sponke (GTK 40) ali žeblji z ozko glavo (GSK 50) počasneje zabljajo kot običajno. Potem, ko se pnevmatsko orodje med delom segreje, je ponovno mogoče delovanje z normalno delovno hitrostjo.

Izogibajte se praznih strelov, ki pospešijo obrabo prebijala. Pri daljših premorih dela ali ob koncu dela ločite pnevmatsko orodje od dovoda zraka in po možnosti izpraznite vlagalnik.

Praznjenje vlagalnika

GTK 40

• Potegnite pomikalo vlagalnika 11 tako daleč nazaj, dokler glava blokade pomikala vlagalnika 7 v celoti zaskoči.
  – Snemite trak s sponkami 18.
• Potegnite pomikalo vlagalnika 11 rahlo nazaj in pritisnite gumb blokade pomikala vlagalnika 7 navznoter.
• Vodite pomikalo vlagalnika previdno naprej do dotika začetka vlagalnika.

Opozorilo: Ne dovolite, da bi pomikalo vlagalnika nenadzorovano skočilo nazaj. Pomikalo vlagalnika se bi lahko pri tem poškodovalo in obstaja nevarnost, da si priščipnite prste.

GSK 50

– Pritisnite blokado vlagalnika 14 in istočasno potisnite vlagalnik 8 do omejila nazaj.
- Snemite trak z žeblji 19.
- Vpotisnite vlagalnik tako daleč, da blokada vlagalnika 14 ponovno zaskoči.

Nastavitev globinskega omejila (glejte sliko F)

Globino zabijanja sponk (GTK 40) ali žebljev z ozko glavo (GSK 50) lahko nastavite z nastavnim kolesom 3.

- Izpraznite vlagalnik 8.

(glejte „Praznjenje vlagalnika“, stran 128)

- Žeblji se zabijejo pregloboko:

Da bi zmanjšali globino zabijanja, zasukajte nastavno kolo 3 v smeri proti urnemu kazalcu. ali

Žeblji se ne zabijejo dovolj globoko:

Da bi povečali globino zabijanja, zasukajte nastavno ko-lo 3 v smeri urnega kazalca.

• Ponovno napolnite vlagalnik.
  (glejte „Polnjenje vlagalnika“, stran 128)
• Preverite novo globino zabijanja na testnem obdelovancu.
  Po potrebi ponovite delovne korake.

Kaj storiti, da sprostite zataknitev

Posamezne sponke (GTK 40) ali žeblji z ozko glavo (GSK 50) se lahko zataknejo v strelnem kanalu. Če se bi to večkrat zgodilo, kontaktirajte pooblašćen servis podjetja Bosch.

Opozorilo: Če se udarni prebijalnik po zataknitvi ne vrne več nazaj, kontaktirajte pooblaščen servis podjetja Bosch.

GTK 40 (glejte slike G1-G3)

• Izpraznite vlagalnik 8.
  (glejte „Praznjenje vlagalnika“, stran 128)
• Potisnite vpenjalno ročico 12 navzdol, tako da lahko od-prite strelni kanal.
• Ostranite zataknjeno sponko. Po potrebi za to uporabite klešće.
• Če je udarni prebijalnik 21 izprožen, ga potisnite z namazanim izvijačem ali z drugim namazanim predmetom ponovno nazaj v bat.
• Strelni kanal namažite z 2–3 kapljami motornega olja (SAE 10 ali SAE 20).
• Zaprite strelni kanal, obesite streme vpenjalne ročice 12 v kavelj na strelnem kanalu in nato potisnite vpenjalno ročico ponovno navzgor.
• Ponovno napolnite vlagalnik.

(glejte „Polnjenje vlagalnika“, stran 128)

Slovensko | 129

GSK 50 (glejte sliko H)

• Izpraznite vlagalnik 8.
  (glejte „Praznjenje vlagalnika“, stran 128)
  – Pri odprtem vlagalniku dstranite zataknjen žebelj z ozko glavo. Po potrebi za to uporabite klešče.
  – Ce je udarni prebijalnik 21 izprožen, ga potisnite z namazanim izvijačem ali z drugim namazanim predmetom ponovno nazaj v bat.
  – Strelni kanal namažite z 2–3 kapljami motornega olja (SAE 10 ali SAE 20).
  – Ponovno napolnite vlagalnik. (glejte „Polnjenje vlagalnika“, stran 128)

Menjava ščitnika obdelovanca (glejte sliko I)

Ščitnik obdelovanca 1 na koncu sprožilnega varovala 2 ščiti obdelovanec tako dolgo, dokler je pnevmatsko orodje za postopek zabijanja pravilno nameščeno.
Ščitnik obdelovanca lahko odstranite in nadomestite.
- Potegnite ščitnik obdelovanca s sprožilnega varovala. - Potisnite nov ščitnik obdelovanca z odprtim koncem preko sprožilnega varovala.
GSK 50: Pri tem pnevmatskem orodju lahko shranite na-domestni ščitnik obdelovanca na spodnji strani vlagalnika 8. V ta namen potisnite ščitnik obdelovanca v depo 22.

Prestavljiv izpustni pokrov zraka (glejte sliko J)

S prestavjivim izpustnim pokrovom na izstopu zraka 4 lahko odpadni zrak speljete stran od sebe in obdelovanca.

Transport in skladiščenje

Pri transportiranju morale ločiti pnevmatsko orodje od oskrbe z zrakom, še posebej će uporabljate letve ali se pre mikate naprej z neobičajno držo telesa.

Na delovnem mestu morate nositi pnevmatsko orodje le z ročajem 5 in ne z aktiviranim sprožilcem 10.

Pnevmatsko orodje hranite le ločeno od oskrbe z zrakom in na suhem, toplem mestu.

Če pnevmatskega orodja dalj časa ne boste uporabljali, prevlecite jeklene dele orodja s fino plastjo olja. To prepreči nalaganje rje.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Prekinite oskrbovanje z zrakom, preden se lotite nastavitev aparata ali menjave rezervnih delov in preden odložite pnevmatsko orodje. Ta varnostni ukrep prepre-

či nenameren zagon pnevmatskega orodja.

Vzdrževalna dela in popravila prepustite samo strokovno usposobljenemu osebju. Tako boste zagotovili, da bo ohranjena pnevmatskega orodja.

Pooblaščena servisna delavnica za Boscheve izdelke opravlja ta dela hitro in zanesljivo.

Mazanje pnevmatskega orodja (glejte sliko K)

Če pnevmatsko orodje ni priključeno na vzdrževalno enoto, ga morate v rednih razmakih namazati:

• pri enostavni uporabi 1x dnevno.
• p r i zahtevni uporabi 2x dnevno.

Dajte 2 – 3 kapljice maziva na priključek zraka 6. Ne uporabite preveč maziva, saj se nabira v pnevmatskem orodju in ponovno oddaja preko izstopa zraka 4.

Uporabljajte le tista maziva, ki jih priporoča Bosch.

• Mineralno motorno olje SAE 10 (za uporabo pri zelo hladnih okoljskih pogojih)
• Mineralno motorno olje SAE 20
  Maziva in čistilna sredstva odlagajte na okolju prija- zen način. Upoštevajte zakonske predpise.

Načrt vzdrževanja

Izstop zraka 4, sprožilno varovalo 2 in sprožilec 10 morajo biti vedno čisti in brez tujkov (prah, ostružki, pesek, ipd).

Očistite vlagalnik 8. Odstranite ostružke umetne mase ali lesa, ki se lahko med delom naberejo v vlagalniku.

Očistite pnevmatsko orodje v rednih razmakih s pomočjo stisnjenega zraka.

Dnevno čiščenje filtra odpadnega zraka.	Prepreči nabiranje nečistoče in vlage v pnevmatskem orodju. – Odprite izpustni ventil.
Dajalec maziva mora biti vedno napolnjen.	Poskrbi za mazanje pnevmatskega orodja. – Napolnite dajalec maziva s priporočenimi mazivi.(glejte „Mazanje pnevmatskega orodja“, stran 129)
Čiščenje vlagalnika 8 in pomikala vlagalnika 11.	Preprećuje, da bi se zataknila sponka (GTK 40) ali žebelj z ozko glavo (GSK 50). – Dnevno izpihajte mehanizem vlagalnika/pomikala vla-galnika s stisnjenim zrakom.
Zagotoviti pravilno delovanje sprožilnega varovala 2.	Podpira vašo varnost pri delu in učinkovito uporabo pnevmat-skega orodja. – Dnevno izpihajte mehanizem sprožilnega varovala s sti-snjenim zrakom.
Mazanje pnevmatskega orodja.	Zmanjša obrabo pnevmatskega orodja. – Dajte 2 - 3 kapljice maziva na priključek zraka 6.(glejte „Mazanje pnevmatskega orodja“, stran 129)
Praznjenje kompresorja.	Prepreči nabiranje nečistoče in vlage v pnevmatskem orodju. – Odprite izpustni ventil zbiralnika kompresorja.

Odprava motenj

Problem	Vzrok	Pomoč
Pnevmatsko orodje je pripravljeno za delovanje, ampak sponke (GTK 40) ali žeblji z ozko glavo (GSK 50) se ne izstrelijo.	Zataknitev posamezne sponke (GTK 40) ali žeblja z ozko glavo (GSK 50) v strelnem kanalu.	- Sprostite zataknitev.(glejte „Kaj storiti, da sprostite zataknitev“, stran 128)
	Pomikalo vlagalnika 11 je okvarjeno.	- Po potrebi očistite in namažite pomikalo vlagalnika 11 in se prepričajte, da vlagalnik 8 ni umazan.
	Vzmet pomikala vlagalnika je prešibka ali okvarjena.	- Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.
	Uporabljeni zabijalni predmeti niso dovoljeni.	- Uporabljajte le originalni pribor.Uporabljati smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki“.
	Vlagalnik 8 je prazen.	- Ponovno napolnile vlagalnik.(glejte „Polnjenje vlagalnika“, stran 128)
Sponke (GTK 40) ali žeblji z ozko glavo (GSK 50) se izstreljujejo samo zelo počasi in s prenizkom tlakom.	Nazivni tlak oskrbe s stisnjenim zrakom je prenizek.	- Povečajte dovod stisnjenega zraka. Ne smete prekoračiti 8 bar.
	Udarni prebijalnik je okvarjen.	- Uporabljajte le tista maziva, ki jih priporoča Bosch.(glejte „Mazanje pnevmatskega orodja“, stran 129)
	Tesnilni obroč bata je obrabljen ali poškodovan.	- Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.
	Blažilnik je obrabljen.	- Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.
	Dolžina in premer gibke cevi za dovod zraka 17 ne ustrezata navedbam za to pnevmatsko orodje.	- Uporabite gibko cev za dovod zraka s pravilnimi dimenzijami.(glejte „Tehnični podatki“, stran 127)
	Gibka cev za dovod zraka 17 je zapognjena.	- Odstranite zapognjeni del z gibke cevi za dovod zraka.
Sponke (GTK 40) ali žeblji z ozko glavo (GSK 50) se pre-globoko vstrelijo.	Nazivni tlak oskrbe s stisnjenim zrakom je previsok.	- Zmanjšajte dovod stisnjenega zraka. Pri tem ne smete iti pod 5 bar.
	Globinsko omejilo je prenizko nastavljeno.	- Nastavite globinsko omejilo na željeno globino.(glejte „Nastavitev globinskega omejila“, stran 128)
	Blažilnik je obrabljen.	- Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.

130 | Hrvatski

Problem	Vzrok	Pomoč
Sponke (GTK 40) ali žeblji z ozko glavo (GSK50) se pre-malo globoko vstrelijo.	Nazivni tlak oskrbe s stisnjenim zrakom je prenizek.	– Povećajte dovod stisnjenega zraka. Ne smete prekoračiti 8 b a r .
	Globinsko omejilo je previsoko nastavljeno.	– Nastavite globinsko omejilo na željeno globino.(glejte „Nastavitev globinskega omejila“, stran 128)
	Dolžina in premer gibke cevi za dovod zraka 17 ne ustrezata navedbam za to pnevmatsko orodje.	– Uporabite gibko cev za dovod zraka s pravilnimi dimenzijami.(glejte „Tehnični podatki“, stran 127)
	Gibka cev za dovod zraka 17 je zapognjena.	– Odstranite zapognjeni del z gibke cevi za dovod zraka.
Pnevmatsko orodje preskoči sponke (GTK 40) ali žeblje z ozko glavo (GSK 50) ali ima prevelik pomik takta.	Uporabljeni zabijalni predmeti niso dovoljeni.	– Uporablajte le originalni pribor.Uporabljati smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki“.
	Nepravilno delovanje vlagalnika 8.	– Po potrebi očistite in namažite pomikalo vlagalnika 11 in se prepričajte, da vlagalnik 8 ni umazan.
	Vzmet pomikala vlagalnika je prešibka ali okvarjena.	– Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.
	Tesnilni obroč bata je obrabljen ali poškodovan.	– Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.
Sponke (GTK 40) ali žeblji z ozko glavo (GSK50) se po-gosto zataknejo v strelnem kanalu.	Uporabljeni zabijalni predmeti niso dovoljeni.	– Uporablajte le originalni pribor.Uporabljati smete le zabijalne predmete (žeblje, sponke ipd.), ki so specificirani v tabeli „Tehnični podatki“.
		– Kontaktirajte pooblaščen servis podjetja Bosch.
Po streljanju zapognjenost sponk (GTK 40) ali žebljev z ozko glavo (GSK 50).	Udarni prebijalnik je okvarjen. – Kontaktirajte pooblaščen servis podjetja Bosch.Tam vam naj del zamenjajo.
V primerjavi z delom z normalno delovno hitrostjo se pri hitrih delovni hitrosti sponke (GTK 40) ali žeblji z ozko glavo (GSK 50) ne vstrelijo dovolj globoko.	Premajhnì svetli premer dovoda zraka.	– Uporabite gibko cev za dovod zraka s pravilnimi dimenzijami.(glejte „Tehnični podatki“, stran 127)
	Kompresor ni primeren za hitre hitrosti pri delu.	– Uporablajte kompresor, ki je dovolj dimenzioniran za število priključenih pnevmatskih orodij in delovno hitrost.

Pribor

O celotnem priboro za ohranitev kakovosti se lahko informirate v omrežju pod www.bosch-pt.com ali pri vašem strokovnem trgovcu.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.

V primeru vseh dodatnih vprašanj in pri naročanju nadomestnih delov brezpogojno navedite 10-mestno številko artikla, ki je navedena na tipski plošćici pnevmatskega orodja.

Slovensko

Top Service d.o.o.

Celovška 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Pnevmatsko orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.

- Maziva in čistilna sredstva odlagajte na okolju prija- zen način. Upoštevajte zakonske predpise.

Če vaše pnevmatsko orodje ni več uporabno, ga oddajte v reciklirni center oziroma trgovcu ali pooblaščeni servisni delavnici.

Pridržujemo si pravico do sprememb.

Hrvatski

Upute za sigurnost

Opće upute za sigurnost za pneumatske alate

UPOZORENJE

Sustav okidanja za „kontaktno okidanje“ je podešen.
