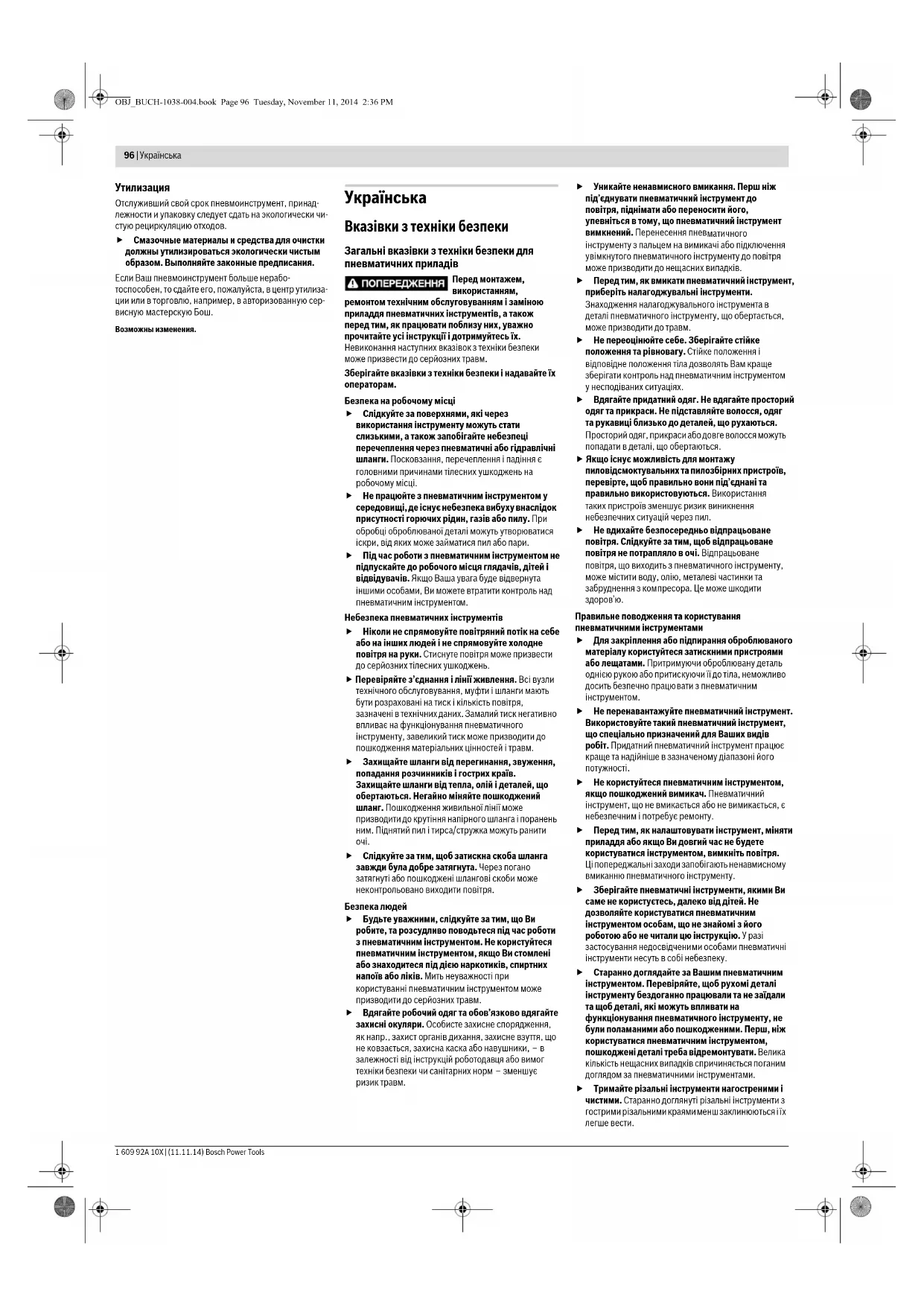

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для пневматичних приладів

ПОПЕРЕДЖЕННЯ

Перед монтажем, використанням,

ремонтом технічним обслуговуванням і заміною приладя пневматичних інструментів, а також перед тим, як працювати поблизу них, уважно прочитайте усі інструкції і дотримуйтесь їх. Невиконання наступних вказівок з техніки безпеки може призвести до серйозних травм.

Зберігайте вказівки з техніки безпеки і надавайте їх операторам.

Безпека на робочому місці

Слідкуйте за поверхнями, які через використання інструменту можуть стати слизькими, а також запобігайте небезпеці перечеплення через пневматичні або гідравлічні шланги. Посковзання, перечеплення і падіння є головними причинами тілесних ушкоджень на робочому місці.
Не працюйте з пневматичним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. При обробці оброблюваної деталі можуть утворюватися іскри, від яких може займатися пил або пари.
Під час роботи з пневматичним інструментом не підпускайте до робочого місця глядачів, дітей і відвідувачів. Якщо Ваша увага буде відвернута іншими особами, Ви можете втратити контроль над пневматичним інструментом.

Небезпека пневматичних інструментів

Ніколи не спрямовуйте повітряний потік на себе або на інших людей і не спрямовуйте холодне повітря на руки. Стиснуте повітря може призвести до серйозних тілесних ушкоджень.
▶ Перевіряйте з'єднання і пінії живлення. Всі вузли технічного обслуговування, муфти і шланги мають бути розраховані на тиск і кількість повітря, зазначені в технічних даних. Замалий тиск негативно впливає на функціонування пневматичного інструменту, завеликий тиск може призводити до пошкодження матеріальних цінностей і травм.
Захищайте шланги від перегинання, звуження, попадання розчинників і гострих країв. Захищайте шланги від тепла, олій і деталей, що обертаються. Негайно міняйте пошкоджений шланг. Пошкодження живильної лінії може призводити до крутіння напірного шланга і поранень ним. Піднятий пил і тирса/стружка можуть ранити очі.
Слідкуйте за тим, щоб затискна скоба шланга завжди була добре затягнута. Через погано затягнуті або пошкоджені шлангові скоби може неконтрольовано виходити повітря.

Безпека людей

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з пневматичним інструментом. Не користуйтеся пневматичним інструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні пневматичним інструментом може призводити до серйозних травм.
Вдягайте робочий одая та обов'язково вдягайте захисні окуляри. Особисте захисне спорядження, як напр., захист органів дихання, захисне взуття, що не ковзається, захисна каска або навушники, — в залежності від інструкцій роботодавця або вимог техніки безпеки чи санітарних норм — зменшує ризик травм.

Уникайте ненавмисного вмикання. Перш ніж під'єднувати пневматичний інструмент до повітря, піднімати або переносити його, упевніться в тому, що пневматичний інструмент вимкнений. Перенесення пневматичного інструменту з пальцем на вимикачі або підключення увімкнутого пневматичного інструменту до повітря може призводити до нещасних випадків.
▶ Перед тим, як вмикати пневматичний інструмент, приберіть налагоджувальні інструменти. Знаходження налагоджувального інструмента в деталі пневматичного інструменту, що обертається, може призводити до травм.
▶ Не переоцінюйте себе. Зберігайте стійке положення та рівновагу. Стійке положення і відповідне положення тіла дозволять Вам краще зберігати контроль над пневматичним інструментом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей, що рухаються. Просторий одяг, прикраси або довге волосся можуть попадати в деталі, що обертаються.
- Якщо існує можливість для монтажу пиловідсмоктувальних та пилоэбірних пристроїв, перевірте, щоб правильно вони під'єднані та правильно використовуються. Використання таких пристроїв зменшус ризик виникнення небезпечних ситуацій через пил.
- Не вдихайте безпосередньо відпрацьоване повітря. Слідкуйте та тим, щоб відпрацьоване повітря не потрапляло в очі. Відпрацьоване повітря, що виходить з пневматичного інструменту, може містити воду, олію, металеві частинки та забруднення з компресора. Це може шкодити здоров'ю.

Правильне поводження та користування пневматичними інструментами

Для закріплення або підпирання оброблюваного матеріалу користуйтєся затискними пристроями або лещатами. Притримуючи оброблювану деталь однією рукою або притискуючи її до тіла, неможливо досить безпечно працювати з пневматичним інструментом.
Не перенавантажуйте пневматичний інструмент. Використовуйте такий пневматичний інструмент, що спеціально призначений для Ваших видів робіт. Придатний пневматичний інструмент працює краще та надлійніше в зазначеному діапазоні його потужності.
▶ Не користуйтеся пневматичним інструментом, якщо пошкоджений вимикач. Пневматичний інструмент, що не вмикається або не вимикається, є небезпечним і потребує ремонту.
▶ Перед тим, як налаштовувати інструмент, міняти приладдя або якщо Ви довгий час не будете користуватися інструментом, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного інструменту.
Зберігайте пневматичні інструменти, якими Ви саме не користується, далеко від дітей. Не дозволяйте користуватися пневматичним інструментом особам, що не знайомі з його роботою або не читали цю інструkcію. У разі застосування недосвідченими особами пневматичні інструменти несуть в собі небезпеку.
Старанно доглядайте за Вашим пневматичним інструментом. Перевіряйте, щоб рухомі деталі інструменту бездоганно працювали та не заїдали та щоб деталі, які можуть впливати на функціонування пневматичного інструменту, не були поламаними або пошкодженими. Перш, ніж користуватися пневматичним інструментом, пошкоджени деталі треба відремонтувати. Велика кількість нещасних випадків спричиняється поганим доглядом за пневматичними інструментами.
- Trимайте різальні інструменти нагостреними і чистими. Старанно доглянуті різальні інструменти з гострими різальними краями менш заклинюються їїх легше вести.

Українська|97

Використовуйте пневматичний інструмент, приладя до нього, вставні робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Це допоможе максимально зменшити утворення пилу, вібрацію і шуми.
Напаштовувати, регулювати та використовувати пневматичні інструменти дозволяється лише кваліфікованим і навченим операторам.
Вносити зміни до пневматичного інструменту забороняється. Такі зміни можуть зменшити дієвість заходів з техніки безпеки і збільшити ризик для оператора.

Сервіс

Ремонтувати пневмоприлад дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Лише так робота з пневмоприладом не буде викликати небезпеки.

Вказівки з техніки безпеки для пневматичних скобо- і цвяхозабивних пістолетів

Вдягайте захисні окуляри!

Завжди виходьте з того, що в пневмоприладі є кріпильний матеріал. Необережне поводження із пневмоприладом може призвести до несподіваного виштовхування кріпильного матеріалу, внаслідок чого Ви можете отримати травми.
- Тримайте пневмоприлад під час роботи так, щоб Ви не змогли поранити голову та тіло при можливому відскакуванні інструменту внаслідок неполадок в мережі живлення або натрапляння на тверді місця в заготовці.
Не спрямовуйте пневмоприлад на себе та на інших людей поблизу. Внаслідок несподіваного приведення в дію кріпильний матеріал виштовхується, що може призвести до травм.
Приводьте пневмоприлад в дію лише після того, як він буде приставлений до оброблюваної заготовки. Якщо між пневмоприладом і заготовкою немає контакту, кріпильний матеріал може відскочити від місця закріплення і спричинити перевантаження пневмоприладу.

Не працюйте на драбинах або риштованні, якщо активована система пуску «Контактний пуск». Зокрема, не дозволяється переходити по

риштованню, східцях, драбинах або драбиноподібних конструкціях, як напр., обрешитках дахів, від одного місця роботи до іншого, закривати ящики або перегородки або оснащувати, напр., транспортні засоби або вагони, транспортними фіксаторами. Якщо Ви при цій системі пуску ненароком приставите пневмоприлад до місця кріплення при натиснутому запобіжнику пускового гачка, кожного разу буде вискакувати кріпильний матеріал. Це може спричиняти травми.

Слідкуйте за умовами на місці роботи. Кріпильний матеріал може пробивати тонкі заготовки або при роботах на кугах та краях заготовок відскакувати рикошетом і ранити людей.

Перервіть постачання повітря, якщо кріпильний матеріал застряг в пневмоприладі. Якщо пневмоприлад під'єднаний до живлення, під час витягування кріпильного матеріалу, що

застряг, можливе випадкове приведення пневмоприладу в дію.

▶ Будьте обережними при витягуванні кріпильного матеріалу, що застряг. Механізм може знаходится на зводі і кріпильний матеріал може бути з силою виштовхнутий, коли Ви будете пробувати витягти його.
He використовуйте цей пневмоприлад для закріплення електропроводки. Він не призначений для прокладення електропроводки, може пошкодити ізоляцію електрокабелю і призвести внаслідок цього до ураження електричним струмом та небезпеки пожежі.
Ніколи не застосовуйте кисень або горючі гази в якості джерела енергії для пневмоприладу. Горючі гази небезпечні, вони можуть стати причиною вибуху пневмоприладу.
Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
Під'єднуйте пневмоприлад тільки до трубопроводів, в яких максимально допустимий для пневмоприлад киску не може бути перебільшений більше як на 10 %; при більшому тиску трубопровід стиснутого повітря потрібно оснастити регулятором тиску (редукційним клапаном) і клапаном обмеження тиску.

Завеликий тиск спричиняє звої в роботі або пошкодження пневмоприладу, що може призвести до травм.

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Призначення

Пневмоприлад призначений для з'єднування елементів при покрівельних роботах, обшиванні дошками та виконанні обрешіток, а також при виготовленні стінних/покрівельних елементів, дерев'яних фасадів, палет, дерев'яних парканів, звукоїзоляційних стін та ящиків.

Дозволяється використовувати лише кріпильний матеріал (цвяхи, закріпки тощо), зазначений в таблиці «Технічні дані».

Зображені компоненти

Нумерація зображених компонентів посилається на зображення пневматичного приладу на сторінці з малюнком.

1 Гумовий ковпачок
2 Запобігач пускового гачка
3 Коліщатко для настроювання обмежувача глибини 4 Кришка з регульованою форсункою для виходу повітря
5 Рукоятка
6 Патрубок для підведення повітря
7 Механізм блокування движка магазина (GTK 40)
8 Магазин

9 Перемикач системи пуску

.0 Пусковий гачок

12 3 атискний важіль для відкриття/закриття каналу виштовхування (GTK 40)

13 Вихідний отвір

14 Фіксатор магазина (GSK 50)

15 Індикатор заповнення магазина (GSK 50)

16 Швидкозатискна муфта

17 Шланг для подачі повітря

18 Штапель закріпок*

19 Штапель цвяхів*

22 Депо для зберігання гумового ковпачка

Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Інформація щодо шуму і вібрації

Значення звукової емісії отримані відповідно до EN 12549.

А-зважений рівень звукового тиску від пневмоприладу, як правило, становить: звукове навантаження 96 дБ(А); звукова потужність 110 дБ(А). Похибка К=3 дБ.

Вдягайте навушники!

Сумарна вібрація a_h та похибка К визначені відповідно до EN ISO 20643: a_h<2,5m/c^2, K=1,5m/c^2 .

Заява про відповідність

CE

Ми заявляемо під нашу виключну відповідальність, що описаний в «Технічних даних» продукт відповідає всім вимогам директиви 2006/42/EC, включаючи зміни до неї, і таким нормам: EN 792-13.

Технічна документація (2006/42/EC): Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Пневматичний скобо-1 цвяхозабивний пістолет		GTK 40	GSK 50
Товарний номер		3 601 D91 G..	3 601 D91 D..
Сила забивання при 6,3 бар (91 psi)	Нм 18,4 17,8
Системи пуску
– Одноразовий пуск з паузою		●	●
– Контактний пуск		●	●
Кріпильний матеріал
– Тип		Обойма закріпок	Штапель цвяхівЦвяхи із замикаючими головками
– Довжина	мм	13–40	15, 19, 25, 30, 35, 40, 45, 50
– Діаметр	мм	1,2	1,2

Bosch Power Tools 1 609 92A 10X | (11.11.14)

98 | Українська

Пневматичний скобо- і целяхозабивний пістолет		GTK 40	GSK 50
Макс. місткість магазина		100 100
Моторна олія SAE 10, SAE 20	мл 0,25–0,5 0,25–0,5
Об'єм	мл	1	9
Макс. робочий тиск	бар 5–8 5–8
Сполучна різь	"	14	14
Шланг для подачі повітря
– Макс. робочий тиск при 20 °C	бар	10	10
– Чистий діаметр шланга	"	14	14
– Макс. довжина шланга	м	30	30
Витрата повітря на операцію забивання при 6,8 бар (100 psi)	л	0,71	0,69
Розмір
– Висота	мм	246	251
– Ширина	мм	60	60
– Довжина	мм	272	260
Вага відповідно до EPTA-Procedure 01/2003	кг 1,14	1,14

Вага відповідно до EPTA-Procedure 01/2003

Монтаж

Підключення до джерела повітря (див. мал. А)

Впевніться, що тиск компресорної установки не перевищує максимально допустимий номінальний тиск пневмоприладу. Установіть спочатку значення повітряного тиску на найнижче значення рекомендованого номінального тиску (див. «Технічні дані»).

У разі сумнівів перевірте тиск на вході повітря при увімкнутому пневматичному приладі за допомогою манометра.

Для досягнення максимальної потужності мають бути витримані параметри шланга для подачі повітря 17 (приєднувальна різьба, максимальний робочий тиск, умовний діаметр шланга, максимальна довжина шланга; див. «Технічні дані»).

Щоб на пневматичному приладі не утворювалося пошкоджень, забруднень і іржі, напірне повітря не повинне містити чужорідних частинок і вологи.

Вся арматура, сполучні труби і шланги повинні бути розраховані на відповідний тиск і необхідну кількість повітря.

Уникайте звуження ліній, напр., внаслідок при- давлювання, перегинання або розтягування!

Підключення повітря до пневматичного приладу

- Спорожніть магазин 8.

(див. «Спорожнення магазина», стор. 99) При наступних робочих операциях можливе виштовхування кріпильного матеріалу, якщо внаслідок ремонтних робіт і робіт з технічного обслуговування або внаслідок транспортування внутрішні деталі пневмоприладу будуть знаходится не у вихідному положенні.

- З'єднайте патрубок для підведення повітря 6 із шлангом для подачі повітря 17, оснащеним швидкозатискною муфтою 16.

– Перевірте бездоганність роботи приладу, приставивши пневмоприлад вихідним отвором 13 або за необхідністю гумовим ковпачком 1 до шматка деревини або дерев'яного матеріалу і один раз або двічі увімкнувши його.

Заповнення магазина

Перед тим, як настроювати прилад, міняти приладдя або відкласти пневматичний прилад, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного приладу.

▶ Використовуйте лише оригінальне приладдя Bosch (див. «Технічні дані»). Прецизійно точні

деталі пневмоприладу, як напр., магазин, вихідний отвір та канал виштовхування, розраховані на закріпки, цвяхи та шпильки Bosch. Інші виробники використовують сталь іншої якості та інші розміри. Використання кріпільного матеріалу, не допущеного виробником, може призвести до пошкодження пневмоприладу та травм.

Під час наповнення магазина тримайте пневмоприлад так, щоб вихідний отвір 13 не був спрямований ні на Вас, ані на інших осіб.

GTK 40 (див. малюнки B1-B2)

• Потягніть движок магазина 11 назад, щоб кнопка механізму блокування движка магазина 7 повністю увійшла в зачеплення.
• Очистіть і за необхідністю змастіть движок магазина 11 мастилом, впевніться в тому, що магазин 8 не забруднився.
  – Вставте відповідну обойму закріпок 18 на магазин 8. Головки закріпок повинні повністю лежати на поверхні магазина, а обойма закріпок повинна легко пересуватися в магазині.
• Злегка відтягніть движок магазина 11 назад і знову притисніть кнопку механізму блокування движка магазина 7.
• О б е р е ж н о п р о с у н ь к е д и в з и н а в п е р е д, щ о б в і н т о р к н у в с я о б о й м и з а к р і п о к.

Вказівка: Не давайте движку магазина неконтрольовано відскочити назад. Адже движок може пошкодитися, а Ви можете защемити пальці.

GSK 50 (див. малюнки C1-C2)

– Натисніть фіксатор магазина 14 і одночасно потягніть магазин 8 до упору назад.
- За необхідністю прочищайте та змашуйте рейку магазина 20.
– Вставте відповідну обойму цвяхів 19. Кінчики цвяхів повинні при цьому за можливістю доторкатися до рейки магазина 20.
- Посуньте обойму цвяхів в магазині до упору вперед. - Закрийте магазин, щоб фіксатор магазина 14 знову увійшов у зачеплення.

Наповніть магазин, якщо наполовину видно червоні стовпчики індикатора наповнення магазина 15.

Експлуатація

Системи пуску

Пневмоприлад може працювати з двома різними системами пуску:

– Одноразовий пуск з паузою

При цій системі пуску потрібно спочатку міцно приставити запобігач пускового гачка 2 до заготовки. Кріпильний матеріал може бути виштовхнутий лише після натискання на пусковий гачок 10. Кожне подальше забивання можливе лише після того, як пусковий гачок та запобігач пускового гачка повернуться у своєв вихідне положення.

-Контактний пуск

При цій системі пуску потрібно спочатку натиснути пусковий гачок 10. Для виштовхування кріпильного матеріалу при натиснутому пусковому гачку запобігач пускового гачка 2 повинен бути міцно приставлений до заготовки. Це забезпечує більшу швидкість роботи.

Відповідну систему пуску можна увімкнути за допомогою перемикача 9.

Початок роботи

Перед тим, як настроювати прилад, міняти приладдя або відкласти пневматичний прилад, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного приладу.

Робота із одноразовим пуском (див. мал. D)

- Притисніть перемикач 9 всередину і одночасно потягніть його донизу, щоб він знову увійшов у зачеплення.

Система пуску «Одноразовий пуск» увімкнута.

• Знову відпустіть перемикач 9.
  – Приставте вихідний отвір 13 або за необхідністю гумовий ковпачок 1 до заготовки, щоб запобігач пускового гачка 2 був повністю втиснутий.
• Потім коротко натисніть пусковий гачок 10 і знову відпустіть його.
  При цьому виштовхується закріпка (GTK 40) або цвях із замикаючою головкою (GSK 50).
• Дайте пневмоприладу відскочити від заготовки.
• Для наступної операції забивання повністю відведіть пневмоприлад від заготовки і переставте його в нове місце, де Вам треба забити кріпильний матеріал.

Робота із контактним пуском (див. мал. Е)

- Притисніть перемикач 9 і одночасно потягніть його у верхнє положення, щоб він знову увійшов у зачеплення.

Система пуску «Контактний пуск» увімкнута.

• Знову відпустіть перемикач 9.
• Натисніть пусковий гачок 10 і тримайте його натиснутим.
• Приставте вихідний отвір 13 або за необхідністю гумовий ковпачок 1 до заготовки, щоб запобігач пускового гачка 2 був повністю втиснутий. При цьому виштовхується закріпка (GTK 40) або цвях із замикаючою головкою (GSK 50).
  – Дайте пневмоприладу відскочити від заготовки.
  – Для наступної операції забивання повністю відведіть пневмоприлад від заготовки і переставте його в нове місце, де Вам треба забити кріпильний матеріал.
  – Рівномірно ведіть пневмоприладом по заготовці, піднімаючи та опускаючи його. Кожного разу, коли Ви опускаєте пневмоприлад на заготовку при натиснутому запобігачі пускового гачка, виштовхується закріпка (GTK 40) або цвях із замикаючою головкою (GSK 50).
  – Після забивання необхідної кількості закріпок (GTK 40) або цвяхів із замикаючою головкою (GSK 50) знову відпустіть пусковий гачок 10.

Українська|99

Вказівки щодо роботи

Перед тим, як настроювати прилад, міняти приладдя або відкласти пневматичний прилад, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного приладу.

Кожний раз перед початком роботи перевіряйте бездоганність функцій запобіжних та пускових пристроїв, а також міцність посадки всіх гвинітв та гайок. Негайно від'єднайте пошкоджений або небездоганно працючий пневмоприлад від системи подачі повітря та зверніться в авторизовану сервисну майстерню Bosch. Не виконуйте маніпуляції з пневмоприладом, не передбачені інструкцією. Не демонуйте та не блокуйте деталі пневмоприладу, напр., запобігач пускового гачка. Не виконуйте «аварійний ремонт» за допомогою непридатних засобів. Роботи з технічного обслуговування пневмоприладу потрібно виконувати регулярно та відповідно до приписів (див. «Технічне обслуговування та очищення», стор. 99).

Уникайте пошкодження пневмоприладу, напр., внаслідок:

– забивання або гравіювання,

– виконання не допущених виробником заходів з переобладнання приладу,

– ведення приладу уздовж шаблонів, виготовлених із твердого матеріалу, напр., сталі,

– падіння приладу на підлогу або його пересування по підпозі,

– використання в якості молотка, – будь-якого застосування сили.

Перевірте, що знаходиться під Вашою заготовкою або за нено. Не забивайте закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) в стіни, стелю або підлогу, якщо за ними знаходяться інші особи. Кріпильний матеріал може пробити заготовку і когось поранити.

Не забивайте закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) на вже забитий кріпильний матеріал. Кріпильний матеріал може деформуватися, застрягнути або пневмоприлад може неконтрольовано рухатися.

Якщо Ви працюєте з пневмоприладом у холодних умовах, то перші закріпки (GTK 40) або перші цвяхи із замикаючою головкою (CSK 50) забиваються зазвичай повільніше. Після того, як в процесі роботи пневмоприлад розігріється, Ви можете знову працювати із звичайною швидкістю роботи.

Уникайте холостих прострілів, щоб зменшити спрацювання бойка.

При тривалих перервах в роботі або по закінченню роботи вимикайте подачу повітря в пневмоприладі та спорожнюйте за можливістю магазин.

Спорожнення магазина GTK 40

• Потягніть движок магазина 11 назад, щоб кнопка механізму блокування движка магазина 7 повністю увійшла в зачеплення.
• Вийміть обойму закріпок 18.
• Злегка відтягніть движок магазина 11 назад і знову притисніть кнопку механізму блокування движка магазина 7.
• Обережно просуньте движок магазина вперед, щоб він торкнувся переднього кінця магазина.

План підтримки в бездоганному технічному стані

Завжди тримайте отвір для виходу повітря 4, запобіжник пускового гачка 2 та пусковий гачок 10 в чистоті та видаляйте чужорідні тіла (пил, тирсу, пісок тощо). Вказівка: Не давайте движку магазина

неконтрольовано відскочити назад. Адже движок може пошкодитися, а Ви можете защемити пальці.

GSK 50

• Натисніть фіксатор магазина 14 і одночасно потягніть магазин 8 до упору назад.
• Вийміть обойми цвяхів 19.
  – Закрийте магазин, щоб фіксатор магазина 14 знову увійшов у зачеплення.

Настроювання обмежувача глибини (див. мал. F)

Глибину забивання закріпок (GTK 40) або цвяхів із замикаючою головкою (GSK 50) можна відрегулювати за допомогою коліщатка 3.

- Спорожніть магазин 8. (див. «Спорожнення магазина», стор. 99)

– Цвяхи забиваються занадто глибоко:

Щоб зменшити глибину забивання, поверніть коліщатко 3 проти стрілки годинника. або

Цвяхи забиваються не достатньо глибоко: Щоб збільшити глибину забивання, поверніть коліщатко 3 за стрілкою годинника.

- Знову наповніть магазин цвяхами. (див. «Заповнення магазина», стор. 98)

– Проконтролюйте нову глибину забивання на пробній заготовці.

За необхідністю повторіть ці робочі операції.

Видалення застряглих цвяхів

Інколи закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) можуть застрявати в каналі виштовхування. Якщо це трапляється часто, зверніться в авторизовану сервисну майстерню Bosch.

Вказівка: Якщо після видалення застряглих цвяхів бойок більше не повертається у вихідне положення, зверніться в авторизовану сервісну майстерню Bosch.

GTK40 (див.мал.G1-G3)

- Спорожніть магазин 8. (див. «Спорожнення магазина», стор. 99)

– Натисніть затискний важіль 12 вниз, щоб відкрився канал виштовхування.
– Витягніть застряглу закріпку. За необхідністю скористуйтеся для цього плоскогубцями.
– Якщо бойок 21 висунутий, засуньте його назад в поршень за допомогою эмащеної мастилом викрутки або іншого придатного інструмента, эмащеного мастилом.
– Змастіть канал виштовхування 2 – 3 краплинами моторної олії (SAE 10 або SAE 20).
- Закрийте канал виштовхування, надіньте дужку затискного важеля 12 на гачок каналу виштовхування та потягніть затискний важіль знову угору.
- Знову наповніть магазин цвяхами. (див. «Заповнення магазина», стор. 98)

GSK50 (див.мал.Н)

• Спорожніть магазин 8. (див, «Спорожнення магазина», стор. 99)
• Відкрийте магазин і витягніть застряглий цвях із замикаючою головкою. За необхідністю скористуйтеся для цього плоскогубцями.
  – Якщо войок 21 висунутий, засуньте його назад в поршень за допомогою змащеної мастилом викрутки або іншого придатного інструмента, змащеного мастилом.
• Змастіть канал виштовхування 2 – 3 краплинами моторної олії (SAE 10 або SAE 20).
  – Знову наповнить магазин цвяхами. (див. «Заповнення магазина», стор. 98)

Очищайте магазин 8. Видаляйте пластмасову та дерев'яну стружку, яка може накопичуватися в магазині в процесі роботи.

Заміна гумового ковпачка (див. мал. I)

Гумовий ковпачок 1 на кінці запобіжника пускового гачка 2 захищає заготовку, поки пневмоприлад не займе правильне положення для виконання операції забивання.

Гумовий ковпачок можна зняти та замінити.

• Зніміть гумовий ковпачок з запобігача пускового гачка.
• Надіньте новий гумовий ковпачок відкритим кінцем на запобіжник пускового гачка.

GSK 50: В цьому пневмоприладі запасний гумовий ковпачок можна зберігати на нижньому боці магазина 8. Для цього треба заштовхнути гумовий ковпачок в депо 22.

Регульована форсунка для випуску повітря (див.мал. J)

За допомогою регульованої форсунки в кришці для виходу повітря 4 Ви можете відвертати відпрацьоване повітря від себе або від заготовки.

Транспортування та зберігання

Для транспортування вимкніть подачу повітря на пневмоприладі, зокрема коли Ви використовуєте драбину або рухастеся у незвичному положенні тіла.

Переносьте пневмоприлад на робочому місці тільки за рукоятку 5 при ненатиснутому пусковому гачку 10.

Завжди зберігайте пневмоприлад від'єднаним від джерела повітря в сухому та теплому місці.

Якщо Ви протягом тривалого проміжку часу не будете користуватися пневмоприладом, змашуйте сталеві деталі пневмоприладу тонким шаром олії. Це запобігає утворенню іржі.

Технічне обслуговування і сервіс

Технічне обслуговування та очищення

Перед тим, як настроювати прилад, міняти приладдя або відкласти пневматичний прилад, вимкніть повітря. Ці попереджальні заходи запобігають ненавмисному вмиканню пневматичного приладу.

▶ Техобслуговування та ремонт приладу дозволяється виконувати лише кваліфікованим фахівцям. Лише за таких умов Ваш пневматичного прилад і надалі буде залишатися безпечним.

Авторизована майстерня Bosch виконує такі роботи швидко і надійно.

Змашення пневмоприладу (див. мал. К)

Якщо пневмоприлад не під'єднаний до вузла техобслуговування, його потрібно регулярно змашувати:

• При легких роботах 1 раз на день.
• При важких роботах двічі на день.
  Залийте 2–3 краплини олії в патрубок для підведення повітря 6. Не заливайте забагато мастила, яке інакше буде накопичуватися в пневмоприладі та знову виходити через отвір виходу повітря 4.
  Використовуйте лише передбачені фірмою Bosch мастила.
• Мінеральна моторна олія SAE 10 (для роботи при дуже низьких температурах)
• Мінеральна моторна олія SAE 20
  ▶ Видаляйте мастила і очисні засоби екологічно чистим способом. Зважайте на законодавчі приписи.

Регулярно очищайте пневмоприлад за допомогою стиснутого повітря.

Захід Для чого Виконання

Щодня спорожнюйте витяжний фільтр.	Запобігає накопиченню бруду та вологи в пневмоприладі.	– Відкрийте випуский клапан.
Підтримуйте лубрикатор у наповненому стані.	Змашує пневмоприлад.	– Наповніть лубрикатор рекомендованим мастилом.(див. «Змашення пневмоприладу», стор. 99)

100 | Українська

Захід	Для чого Виконання
Очищайте магазин 8 та движок магазина 11	Запобігає застряванню закріпки (GTK 40) або цвяха із замикаючою головкою (GSK 50).	– Щоденно прочищайте механізм магазина/движка магазина за допомогою стиснутого повітря.
Перевіряйте правильність роботи запобігача пускового гачка 2.	Підвищує безпеку праці та ефективність роботи пневмоприладу.	– Щоденно прочищайте механізм запобігача пускового гачка за допомогою стиснутого повітря.
Змашуйте пневмоприлад.	Зменшує спрацювання пневмоприладу.	– Залийте 2 – 3 краплини олії в патрубок для підведення повітря 6.(див. «Змашення пневмоприладу», стор. 99)
Спорожніюте компресор.	Запобігає накопиченню бруду та вологи в пневмоприладі.	– Відкрийте випускний клапан бачка компресора.

Усунення несправностей

Проблема Причина Що робити
Пневмоприлад готовий до роботи, але закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) не виштовхуються.	Закріпка (GTK 40) або цвях із замикаючою головкою (GSK 50) застрягла/застрягнув в каналі виштовхування.	– Витягніть цвях, що застряг.(див. «Видалення застряглих цвяхів», стор. 99)
	Пошкоджений движок магазина11.	– Очистіть і за необхідністю змастіть движок магазина11мастилом, впевніться в тому, що магазин 8 не забруднився.
	Ослаблена або пошкоджена пружина движка магазина.	– Зверніться в авторизовану сервісну майстерню Bosch.Там повинні замінити деталь.
	Застосовується не дозволений виробником кріпильний матеріал.	– Використовуйте лише оригінальне приладля.Дозволяється використовувати лише кріпильний матеріал(цвяхи, закріпки тощо), зазначений в таблиці «Технічнідані».
	Магазин 8 порожній.	– Знову наповніть магазин цвяхами.(див. «Заповнення магазина», стор. 98)
Закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) виштовхуються дуже повільно і з занадто малою силою.	Номінальний тиск джерела повітря дуже малий.	– Збільшіть тиск повітря. Не перевищуйте при цьому 8 бар.
	Бойок пошкоджений.	– Використовуйте лише передбачені фірмою Bosch мастила.(див. «Змашення пневмоприладу», стор. 99)
	Ущільнювальне кільце поршня зносилося або пошкодилося.	– Зверніться в авторизовану сервісну майстерню Bosch.Там повинні замінити деталь.
	Буфер зносився.	– Зверніться в авторизовану сервісну майстерню Bosch.Там повинні замінити деталь.
	Довжина та діаметр шланга для подачі повітря17не відповідають параметрам пневмоприладу.	– Користуйтеся шлангом для подачі повітря з потрібними параметрами.(див. «Технічні дані», стор. 97)
	Шланг для подачі повітря17перегнувся.	– Розігніть шланг для подачі повітря.
Закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) забиваються дуже глибоко.	Номінальний тиск джерела повітря дуже високий.	– Зменшіть тиск повітря. При цьому не опускайтеся нижче за 5 бар.
	Обмежувач глибини настроєний занадто глибоко.	– Установіть обмежувач глибини на необхідну глибину.(див. «Настроювання обмежувача глибини», стор. 99)
	Буфер зносився.	– Зверніться в авторизовану сервісну майстерню Bosch.Там повинні замінити деталь.
Закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) забиваються не достатньо глибоко.	Номінальний тиск джерела повітря дуже малий.	– Збільшіть тиск повітря. Не перевищуйте при цьому 8 бар.
	Обмежувач глибини настроєний занадто високо.	– Установіть обмежувач глибини на необхідну глибину.(див. «Настроювання обмежувача глибини», стор. 99)
	Довжина та діаметр шланга для подачі повітря17не відповідають параметрам пневмоприладу.	– Користуйтеся шлангом для подачі повітря з потрібними параметрами.(див. «Технічні дані», стор. 97)
	Шланг для подачі повітря17перегнувся.	– Розігніть шланг для подачі повітря.
Пневмоприлад пропускає закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) або працює із занадто великою тактовою подачею.	Застосовується не дозволений виробником кріпильний матеріал.	– Використовуйте лише оригінальне приладля.Дозволяється використовувати лише кріпильний матеріал(цвяхи, закріпки тощо), зазначений в таблиці «Техпічнідані».
	Магазин8 працює неправильно.	– Очистіть і за необхідністю змастіть движок магазина11мастилом, впевніться в тому, що магазин 8 не забруднився.
	Ослаблена або пошкоджена пружина движка магазина.	– Зверніться в авторизовану SERBICNU Mайстерню Bosch.Там повинні замінити деталь.
	Ущільнювальне кільце поршня зносилося або пошкодилося.	– Зверніться в авторизовану SERBICNU Mайстерню Bosch.Там повинні замінити деталь.
Закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) часто застряють в каналі виштовхування.	Застосовується не дозволений виробником кріпильний матеріал.	– Використовуйте лише оригінальне приладля.Дозволяється використовувати лише кріпильний матеріал(цвяхи, закріпки тощо), зазначений в таблиці «Тechпічнідані».
		– Зверніться в авторизовану SERBICNU Mайстерню Bosch.
Забиті закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) деформовані.	Бойок пошкоджений.	– Зверніться в авторизовану SERBICNU Mайстерню Bosch.Там повинні замінити деталь.
На відміну від роботи із звичайною швидкістю роботи, при високій робочі швидкості закріпки (GTK 40) або цвяхи із замикаючою головкою (GSK 50) забиваються не достатньо глибоко.	Умовний діаметр шланга для подачі повітря занадто малий.	– Користуйтеся шлангом для подачі повітря з потрібними параметрами.(див. «Тechпічні дані», стор. 97)
	Компрессор не підходить для високої швидкості роботи.	– Користуйтеся компресором із відповідними параметрами для даної кількості під єднаних пневмоприладів та швидкості роботи.

Казакша|101

Приладдя

Повний асортимент високоякісного приладя Ви можете подивитися в Інтернеті за адресою: www.boschpt.com або запитати в спеціалізованому магазині.

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці пневматичного приладу.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечене в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60 Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Пневматичний прилад, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

▶ Видаляйте мастила і очисні засоби екологічно чистим способом. Зважайте на законодавчі приписи.

Якщо Ваш пневматичний прилад остаточно вийшов з ладу, його треба здати в пункт збору вторинної сировини або в магазин, напр., в авторизовану майстерню Bosch.

Можливі зміни.

Қазақша

Ескертне: Магазин шибері взі сарт етіп бекітілмеуї тиіс. Магазин шибері осылай закымдалуы мумкін болып саусактарыңыз крысылуы мумкін.

Факс: [phone]

E-Mail: [e-mail]

Тел./факс: [phone]

Mo6.:070 595 888

Отстранување
