NÁVOD K OBSLUZE GSK 50 Professional BOSCH

Bezpečnostní upozornění

Všeobecná bezpečnostní upozornění pro pneumatická nářadí

VAROVÁNÍ

Před sestavením, provozem, opravou, údržbou a výměnou dilů příslu-

šenstvi a též před prací v blízkosti pneumatického nářadí čtěte a dbejte všech upozornění. Při nerespektování následujících bezpečnostních upozornění mohou být důsledkem závažná zranění.

Bezpečnostní upozornění dobře uschovejte a předejte je obsluhující osobě.

Bezpečnost pracoviště

Dávejte pozor na povrchy, které se díky použití stroje mohou stát kluzkými, a dávejte pozor na nebezpečí klopýtnutí dané pneumatickou či hydraulickou hadici. Smeknutí se, klopýtnutí a pád jsou hlavní důvody pro zranění na pracovišti.
S pneumatickým nářadím nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Při opracování obrobku mohou vznikat jiskry, které zapálí prach či výpary.
Když používáte pneumatické nářadí, zadržte přihlí-žející, děti a návštěvníky daleko od Vašeho pracoviště. Při rozptylování jinými osobami můžete ztratit kontrolu nad pneumatickým nářadim.

Bezpečnost pneumatických nářadi

Proud vzduchu nikdy nemiřte samí na sebe ani proti jiným osobám a studený vzduch ved'te pryč od ru-kou. Tlakový vzduch může způsobit závažná zranění.
Kontrolujte připojky a napájecí potrubí. Veškeré úpravné jednotky, spojky a hadice musejl být se zřetelem na tlak a množství vzduchu dimenzovány podle technických d'k. Příliš nízký tlak negativně ovlivňuje funkci pneumatického náradi, příliš vysoký tlak může véšt k věcným škodám a ke zraněnim.
Hadice chraňte před zlomením, zůžením, před rozpouštědly a ostrými hranami. Hadice udržujte daleko od tepla, oleje a rotujících dlňů. Poškozenou hadici neprodleně nahrad’te. Poškozené napájecí vedení může vést k bičující tlakové hadici a může způsobit zranění. Rozvířený prach a špony mohou vyvolat těžká po-ranění očí.

Dbejte na to, aby hadicové spony byly vždy pevně utažené. Málo utažené nebo poškozené hadicové spony mohou nechat vzduch nekontrolovaně unikat.

Bezpečnost osob

Buďte pozorní, dávejte pozor na to, co děláte a přístupujte k práci s pneumatickým nářadím s rozumem. Nepouživejte žádné pneumatické nářadí, pokud jste unavení či pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při používání pneumatického nářadí může vést k závažným zraněním.
Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako respirátoru, protiskluzové bezpečnostní obuvi, ochranné přílby nebo ochrany sluchu, podle pokynů Vašeho zaměstnavatele nebo vyžadované podle pracovních předpisů a předpisů pro ochranu zdraví, snižuje riziko zranění.
Zabraňte neúmyslnému uvedení do provozu. Než pneumatické nářadí připojíte na zdroj vzduchu, než jej uchopíte nebo ponesete, přesvědčte se, že je vypnuté. Pokud máte při nošení pneumatického nářadí prst na splnačí nebo připojíte pneumatické nářadí na zdroj vzduchu zapnuté, pak to může vést k úrazům.
▶ Než pneumatické nářadí zapnete, odstraňte seřizovací nástroje. Seřizovací nástroj, který se nachází v otáčivém dilu pneumatického nářadí, může vést ke zraněním.
▶ Nepřeceňujte se. Postarejte se o spolehlivý postoj a neustále udržujte rovnováhu. Spolehlivý postoj a vhodné držení těla Vám umožňují pneumatické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste žádný široký oděv nebo šperky. Udržujte vlasy, oděv a rukavice daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Pokud lze namontovat přípravky pro odsávání či zachytávání prachu, přesvědčte se, že jsou připojené a že budou správně použité. Použivání těchto přípravků snižuje ohrožení prachem.
Výstupní vzduch přímo nevdechujte. Zabraňte tomu, aby se výstupní vzduch dostal do očí. Výstupní vzduch pneumatického nářadí může obsahovat vodu, olej, kovové částice a nečistoty z kompresoru. To může způsobit újmy na zdraví.

Pečlivé zacházení a používání pneumatického nářadí

▶ Pro pevné podržení a podepření obrobku používejte upinaci přípravky nebo svěrák. Pokud držíte obrobek pevné rukou nebo přitisknuté na těle, nemůžete pneumatické nářadi bezpečně ovládat.

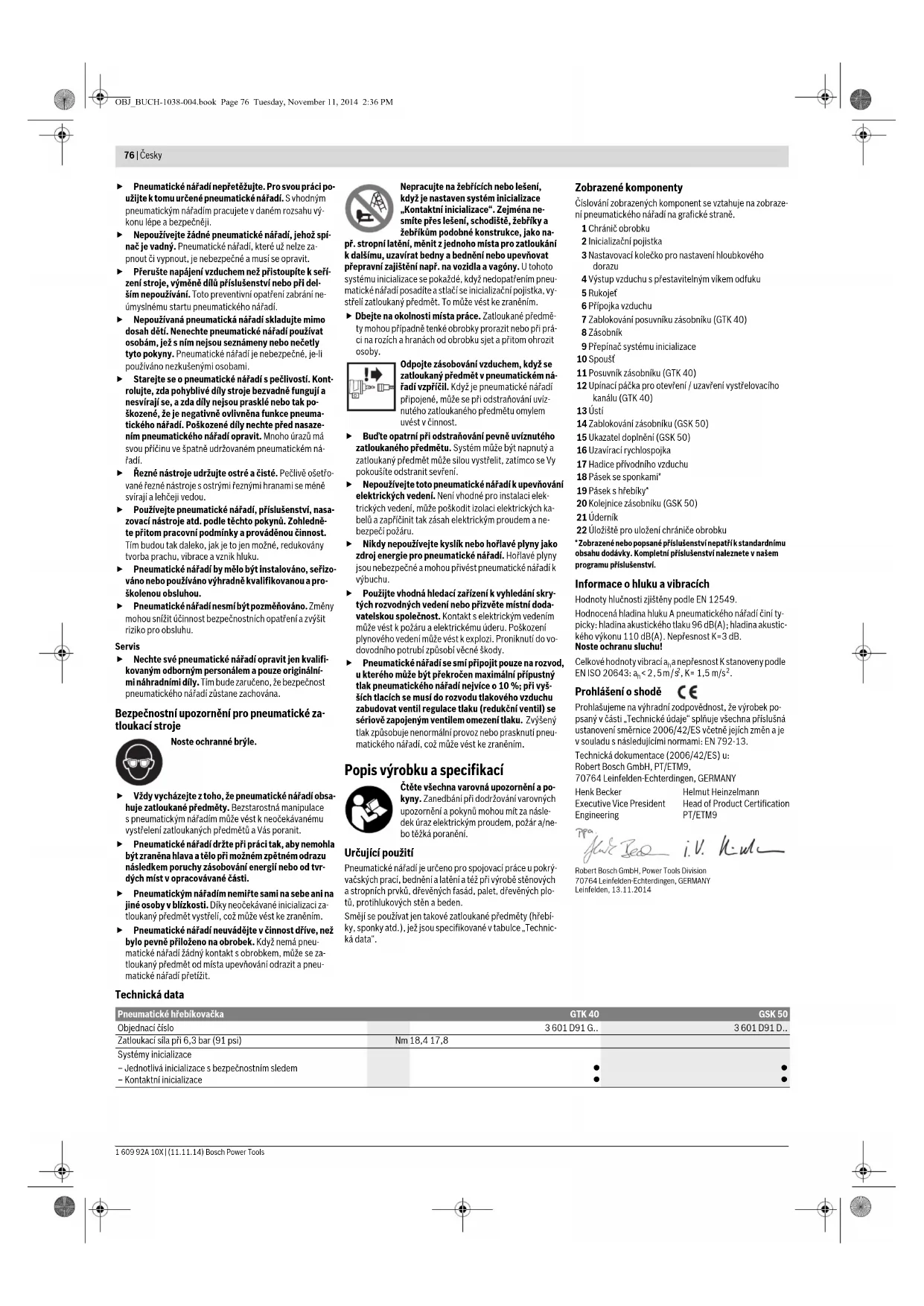

76 | Česky

Pneumatické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené pneumatické nářadí. S vhodným pneumatickým nářadím pracujete v daném rozsahu výkonu lépe a bezpečnéji.
Nepouživejte žádné pneumatické nářadí, jehož spínač je vadný. Pneumatické nářadí, které už nelze zapnout či vypnout, je nebezpečné a musi se opravit.
Přerušte napájení vzduchem než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo při delším nepoužívání. Toto preventivní opatření zabráni neúmyslnému startu pneumatického nářadí.
Nepoužívaná pneumatická nářadí skladujte mimo dosah dětí. Nenechte pneumatické nářadí používat osobám, jež s ním nejsou seznámeny nebo nečetly tyto pokyny. Pneumatické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Starejte se o pneumatické nářadí s pečlivosti. Kontrolujte, zda pohyblivé díly stroje bezvadné funguji a nesvírají se, a zda díly nejsou prasklé nebo tak poškozené, že je negativně ovlivněna funkce pneumatického nářadí. Poškozené díly nechte před nasazením pneumatického nářadí opravit. Mnoho úrazů má svou přičinu ve špatně udržovaném pneumatickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně svírají a lehčejí vedou.
Používejte pneumatické nářadí, příslušenství, nasazovací nástroje atd. podle těchto pokynů. Zohledněte přitom pracovní podmínky a prováděnou činnost. Tím budou tak daleko, jak je to jen možné, redukovány tvorba prachu, vibrace a vznik hluku.
Pneumatické nářadi by mělo být instalováno, seřizováno nebo používáno výhradně kvalifikovanou a proškolenou obsluhou.
Pneumatické nářadinesmibýt pozměňováno. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit riziko pro obsluhu.

Servis

▶ Nechte své pneumatické nářadí opravit jen kvalifikovaným odborným personálem a pouze originálními náhradními díly. Tim bude zaručeno, že bezpečnost pneumatického nářadí zůstane zachována.

Bezpečnostní upozornění pro pneumatické za- tloukací stroje

Noste ochranné brýle.

Vždy vycházejte z toho, že pneumatické nářadí obsahuje zatloukané předměty. Bezstarostná manipulace s pneumatickým nářadim může vést k neočekávanému vystřelení zatloukaných předmětů a Vás poranit.
Pneumatické nářadí držte při práci tak, aby nemohla být zraněna hlava a tělo při možném zpětném odrazu následkem poruchy zásobování energii nebo od tvr-dých míst v opracovávané části.
Pneumatickým nářadím nemlíře samí na sebe ani na jiné osoby v blízkosti. Díky neočekávané inicializaci za- tloukaný předmět vystřeli, což může vést ke zraněnim.
Pneumatické nářadí neuvádějte v činnost dríve, než bylo pevně přiloženo na obrobek. Když nemá pneumatické nářadí žádný kontakt s obrobkem, může se za- tloukaný předmět od místa upevnování odrazit a pne- matické nářadí přetížit.

Technická data

Nepracujte na žebřících nebo lešení, když je nastaven systém inicializace „Kontaktní inicializace“. Zejména nesmíte přes lešení, schodiště, žebříky a žebříkům podobné konstrukce, jako na

př. stropní latění, měnit z jednoho místa pro zatloukání k dalšímu, uzavírat bedny a bednění nebo upevňovat přepravní zajištění např. na vozidla a vagóny. U tohoto systému inicializace se pokaždé, když nedopatřením pneumatické nářadí posadíte a stlačí se inicializační pojistka, vystřelí zatloukaný předmět. To může vést ke zraněním.

Dbejte na okolnosti místa práce. Zatloukané předměty mohou případně tenké obrobky prorazit nebo při práci na rozích a hranách od obrobku sjet a přitom ohrozit osoby.

Odpojte zásobování vzduchem, když se zatloukaný předmět v pneumatickém nářadí vzpríčil. Když je pneumatické nářadí připojené, může se při odstraňování uvíznutého zatloukaného předmětu omylem uvést v činnost.

Bud'te opatrní při odstraňování pevně uvíznutého zatloukaného předmětu. Systém může být napnutý a zatloukaný předmět může silou vystřelit, zatímco se Vy pokoušite odstranit sevření.
Nepoužívejte toto pneumatické nářadí k upevňování elektrických vedení. Není vhodné pro instalaci elektrických vedení, může poškodit izolaci elektrických kabelů a zapříčinit tak zásah elektrickým proudem a nebezpeći požáru.
Nikdy nepoužívejte kyslik nebo hořlavé plyny jako zdroj energie pro pneumatické nářadí. Hořlavé plyny jsou nebezpečné a mohou přivést pneumatické nářadí k výbuchu.
Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody.
Pneumatické nářadí se smí připojit pouze na rozvod, u kterého může být překročen maximální přípustný tlak pneumatického nářadí nejvíce o 10 %; při vyšších tlacích se musí do rozvodu tlakového vzduchu zabudovat ventil regulace tlaku (redukční ventil) se sériově zapojeným ventilem omezení tlaku. Zvýšený tlak způsobuje nenormální provoz nebo prasknuti pneumatického nářadí, což může věst ke zraněním.

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mit za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Určující použití

Pneumatické nářadí je určeno pro spojovací práce u pokrývačských prací, bednění a latění a též při výrobě stěnových a stropních prvků, dřevěných fasád, palet, dřevěných plotů, protihlukových stěn a beden.

Směji se použivat jen takové zatloukané předměty (hřebíky, sponky atd.), jež jsou specifikované v tabulce „Technická data“.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení pneumatického nářadí na grafické straně.

1 Chranič obrobku

2 Inicializační pojistka

3 Nastavovaci kolečko pro nastavení hloubkového dorazu

4 Výstup vzduchu s přestavitelným víkem odfuku

5 Rukojet

6 Přípojka vzduchu

7 Zablokování posuvníku zásobníku (GTK 40)

8 Zásobník

9 Přepínač systému inicializace

10 Spoušť

11 Posuvník zásobníku (GTK 40)

12 Upínaci páčka pro otevření / uzavření vystřelovacího kanálu (GTK 40)

13 Ústí

14 Zablokování zásobniku (GSK 50)

15 Ukazatel doplnění (GSK 50)

16 Uzavírací rychlospojka

17 Hadice prívodního vzduchu

18 Pásek se sponkami*

19 Pásek s hřebiky*

20 Kolejnice zásobníku (GSK 50)

21 Úderník

22 Úložiště pro uložení chrániče obrobku

* Zobrazené nebo popsané príslušenství nepatří k standardnímu obsahu dodávky. Kompletní príslušenství naleznete v našem programu príslušenství.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěny podle EN 12549.

Hodnocená hladina hluku A pneumatického nářadí činí typicky: hladina akustického tlaku 96 dB(A); hladina akustického výkonu 110 dB(A). Nepřesnost K=3 dB. Noste ochranu sluchu!

Celkové hodnoty vibrací a_h a nepřesnost K stanoveny podle EN ISO 20643: a_h < 2,5m/s^2 , K = 1,5m/s^2 .

Prohlášení o shodě

CE

Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje” splňuje všechna příslušná ustanovení směrnice 2006/42/ES včetně jejich změn a je v souladu s následujícími normami: EN 792-13.

Technická dokumentace (2006/42/ES) u: Robert Bosch GmbH, PT/ETM9.

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Pneumatické hřebílkovačka		GTK 40	GSK 50
Objednací číslo		3 601 D91 G..	3 601 D91 D..
Zatloukací sila při 6,3 bar (91 psi)	Nm 18,4 17,8
Systémy inicializace
- Jednotlivá inicializace s bezpečnostním sledem		●	●
- Kontaktní inicializace		●	●

Česky|77

Pneumatické hřebíkovačka		GTK 40	GSK 50
Zatloukaný předmět
- Typ		Pásek se sponkami	Pásek s hřebíkyhřebíky s pěchovanou hlavou
- Délka	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- Průměr	mm	1,2	1,2
max. obsah zásobníku		100 100
Motorový olej SAE 10, SAE 20	ml 0,25-0,5 0,25-0,5
Vnitřní objem	ml 196,5 200
Max. pracovní tlak	bar	5-8	5-8
Připojovací závit	"	14	14
Hadice pro přívod vzduchu
- Max. provozní tlak při 20 °C	bar	10	10
- Světl o st h a d i c e	"	14	14
- Max. délka hadice	m	30	30
Spotřeba vzduchu na jednu operaci zatloukání při 6,8 bar (100 psi)	l	0,71	0,69
Rozměry
- Vý ška	mm	246	251
- Šířka	mm	60	60
- Délka	mm	272	260
Hmotnost podle EPTA-Procedure 01/2003	kg	1,14	1,14

Montáž

Připojení na zdroj vzduchu (viz obr. A)

Přesvědčete se, že tlak instalace tlakového vzduchu není větší než maximální přípustný jmenovitý tlak pneumatického nářadí. Nejdríve nastavte tlak vzduchu na spodní hodnotu doporučeného jmenovitého tlaku (viz „Technická data“).

Ve sporných případech zkontrolujte tlak na vstupu vzduchu pomocí manometru při zapnutém pneumatickém nářadí. Pro maximální výkon museji být dodrženy hodnoty pro přívodní hadici 17 (prípojovaci závit, maximální provozní tlak, světlost hadice, maximální délka hadice; viz „Technická data“).

Přiváděný tlakový vzduch musí být bez cizích těles a vlhkosti, aby bylo pneumatické nářadí chráněno před poškozením, znečištěním a tvorbou rzi.

Veškeré armatury, spojovací vedení a hadice musejí být di menzovány podle tlaku a potřebného množství vzduchu. Zabraňte zůžení přívodních vedení, např. smáčknutím, zlo- mením nebo cloumáním!

Připojení zdroje vzduchu na pneumatické nářadi

- Vyprázdnětezásobník 8. (viz „Vyprázdněni zásobníku“, strana 78)

Když se v důsledku oprav a údržby nebo přepravy nenacházejí vnitřní díly pneumatického nářadí ve výchozí poloze, může při následujících pracovních krocích zatloukaný předmět vystřelit.

- Spojte připojku vzduchu 6 s přívodni hadici 17, která je vybavena uzavirací rychlospojkou 16.

- Zkontrolujte bezvadnou funkci tím, že nasadíte pneumatické nářadí ústim 13 nebo popř. pogumovaným chráničem obrobku 1 na kousek odpadového dřeva nebo dřevěného materiálu a jednou až dvakrát inicializujete.

Osazení zásobníku

Přerušte zásobování vzduchem dříve, než přistoupíte k seřizení stroje, výměné dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabráni neúmyslnému startu pneumatického nářadí.

Používejte pouze originální příslušenství Bosch (viz „Technická data“). Přesné díly pneumatického nářadí jako zásobník, ústí a vystřelovací kanál jsou sladěny se sponkami, hřebíky a koliky od firmy Bosch. Jini výrobcí používají ocel jiných kvalit a rozměrů.

Použití nepřípustných zatloukaných předmětů může poškodit pneumatické nářadi a zapříčinit zranění.

Držte pneumatické nářadí během osazování zásobníku tak, aby ústi 13 nesměřovalo ani na Vaše vlastní tělo ani na jiné osoby.

GTK 40 (viz obr. B1-B2)

– Zatáhněte posuvník zásobníku 11 tak daleko nazpět až hlava zablokování posuvníku zásobníku 7 úplně zaskoči.
- Posuvnik zásobníku 11 podle potře zajistěte, aby nebyl zásobník 8 znečištěný.
– Navlečte patříčný pásek se sponkami 18 přes zásobník 8.

Hlavy sponek přitom musejí zcela doléhat na horni plochu zásobníku a pásek se sponkami se musí nechat v zásobníku lehce posouvat sem a tam.

– Zatáhněte posuvník zásobníku 11 lehce zpátky a stiskněte knoflík zablokování posuvníku zásobníku 7 dovnitř.
- V e d'te posuvník zásobníku opatrně dopředu až se dotkne pásku se sponkami.

Upozornění: Nenechte posuvník zásobníku neřízeně se vymrštit zpét. Posuvník zásobníku by se přitom mohl poškodit a je nebezpečí, že se přiskřípnou Vaše prsty.

GSK50 (vizobr.C1-C2)

– Stlačte zablokováni zásobníku 14 a současně vytáhněte zásobník 8 až na doraz dozadu.
- Podle potřeby vyčistěte a namažte kolejnici zásobniku 20.
– Vložte patřičný pásek s hřebíky 19.

Hroty hřebiků by se prítom měly podle možnosti dotýkat kolejnice zásobníku 20.

• P o s u řte pásek s hřebíky v zásobníku zcela dopředu.
• Zasuňte zásobník až zablokování zásobníku 14 zase za- skočí.
  Zásobník osad'te, když jsou červené proužky ukazatele doplnění 15 z poloviny viditelné.

Provoz

Systémy inicializace

Pneumatické nářadí lze provozovat se dvěma rozdilnými systémy inicializace:

– Jednotlivá inicializace s bezpečnostním sledem

U tohoto systému inicializace se musí nejprve pevně posadit na obrobek inicializační pojistka 2. Zatloukaný předmět je vystřelen teprve poté, když se stiskne spoušť 10.

Vzhledem k tomu mohou být další procesy zatloukání spuštěny jen tehdy, pokud byly spoušť a inicializační pojistka napřed uvedeny do výchozího stavu.

- Kontaktní inicializace

U tohoto systému inicializace se musí nejprve stlačit spoušť 10. Zatloukaný předmět je vystřelen vždy poté, když se při stlačené spoušti inicializační pojistka 2 posa-dí pevně na obrobek.

Tim se dosáhne vyšší rychlosti práce.

Pro nastaveni systému inicializace slouží přepínač 9.

Uvedení do provozu

Přerušte zásobování vzduchem dříve, než přistoupíte k seřízení stroje, výměně čímu příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření za brání neúmyslnému startu pneumatického nářadí.

Práce s jednotlivou inicializací (vizobr. D)

- Stlačte přepínač 9 dovnitř a současně jej překlopte do spodní polohy, až opět zaskočí.

Inicializační systém „Jednotlivá inicializace“ je nastaven.

• Přepínač 9 zase uvolněte.
• Posad'te ústí 13 nebo popř. pogumovaný chránič obrobku 1 pevně na obrobek, až je inicializační pojistka 2 zcela stlačena.
• Následně krátce stiskněte spoušť 10 a zase ji uvolněte. Tím se vystřelí sponka (GTK 40) nebo hřebik s pěchovanou hlavou (GSK 50).
• Nechte pneumatické nářadí odrazit se.
• Pro další proces zatloukání zvedněte pneumatické nářadí zcela z obrobku a pevně jej opět posadťe na další požadované místo.

Práce s kontaktní inicializací (viz obr. E)

- Stlačte přepínač 9 dovnitř a současně jej překlopte do vrchni polohy, až opět zaskočí.

Inicializační systém „Kontaktniinalizace“ je nastaven.

• Přepinac 9 zase uvolněte.
• Stiskněte spoušť 10 a podržte ji stlačenou.
• Posad'te ústí 13 nebo popř. pogumovaný chránič obrobku 1 pevné na obrobek, až je inicializační pojistka 2 zcela stlačena. Tim se vystřelí sponka (GTK 40) nebo hřebik s pěchovanou hlavou (GSK 50).
• Nechte pneumatické nářadi odrazit se.
  – Pro další proces zatloukání zvedněte pneumatické nářadí zcela z obrobku a pevně jej opět posadťe na další požadované místo.
  – Pohybujte pneumatickým nářadím zvednutím a opět posazením rovnoměrně přes obrobek. Pokaždé, když pneumatické nářadí posadíte a je stlače na inicializační pojistka, vystřelí se jedna sponka (GTK 40) nebo jeden hřebík s pěchovanou hlavou (GSK 50).
• Jakmile byl zatlučen požadovaný počet sponek (GTK 40) nebo hřebíku s pěchovanou hlavou (GSK 50), spoušť 10 opět uvolněte.

78 | Česky

Pracovní pokyny

Přerušte zásobování vzduchem dříve, než přistoupite k seřízení stroje, výměně dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabráni neúmyslnému startu pneumatického nářadí.

Před každým začátkem práce zkontrolujte bezvadnou funkci bezpečnostních a inicializačních zařízení a též pevné usazeni všech šroubů a matic.

Vadné nebo poruchově pracující pneumatické nářadí ihned odpojte od přívodu vzduchu a kontaktujte autorizovaný servis Bosch.

Neprovádějte na pneumatickém nářadí žádné nepředepsané manipulace. Nedemontujte ani nezablokujte žádné díly pneumatického nářadí, jako např. inicializační pojistku.

Neprovádějte žádné „nouzové opravy“ pomocí nevhodných prostředků. U pneumatického nářadí je třeba provádět pravidelnou a náležitou údržbu (viz „Údržba a čištění“, strana 78).

Zabraňte jakémukoli zeslabení a poškození pneumatického nářadi, např. v důsledku:

- zatloukáni nebo vyrytí,

- od výrobce nepovolenými přestavbovými zásahy,

- vedení na šablonách, jež jsou vyrobeny z tvrdého materiálu, např. oceli,

- upuštění na podlahu nebo posouvání po podlaze,

- zacházení jako s kladivem,

- jakéhokoli druhu násilného působení.

Přesvědčete se, co se nachází pod nebo za Vaším obrob-kem. Nestřilejte žádné sponky (GTK 40) nebo hřebíky s pě chovanou hlavou (GSK 50) do stěn, stropů nebo podlah, když se za nimi nacházeji osoby. Zatloukané předměty mohou obrobek prorazit a někoho zranit.

Nestřílejte žádnou sponku (GTK 40) ani žádný hřebík s péchovanou hlavou (GSK 50) na již zatlučený upevňovací prvek. Zatloukaný předmět se při tom může zdeformovat, zatloukané předměty se mohou vzpřičit nebo pneumatické nářadí se může nekontrolovaně pohybovat.

Bude-li pneumatické nářadí nasazeno při chladných okolních podmínkách, budou první sponky (GTK 40) nebo hřebíky s pěchovanou hlavou (GSK 50) zatlučeny pomaleji než obvykle. Poté, co se pneumatické nářadí během práce ohřeje, je opět možná normalní rychlost práce.

Pro zmenšení opotrebení úderníku se vyvarujte prázdných výstřelů.

Při delších pracovních přestávkách nebo na konci práce odpojte pneumatické nářadí od přívodu vzduchu a pokud možno vyprázdněte zásobník.

Vyprázdnění zásobníku GTK 40

- Zatáhněte posuvník zásobníku 11 tak daleko nazpět až hlava zablokování posuvníku zásobníku 7 úplně zaskočí.

- Odstraňte pásek se sponkami 18.

– Zatáhněte posuvník zásobníku 11 lehce zpátky a stiskněte knoflik zablokování posuvníku zásobníku 7 dovnitř.

- V e d'te posuvník zásobníku opatrně dopředu až se dotkne začátku zásobníku.

Upozornění: Nenechte posuvník zásobníku neřízeně se vymrštit zpět. Posuvník zásobníku by se přitom mohl poškodit a je nebezpečí, že se přiskřípnou Vaše prsty.

Plán údržby

Udržujte výstup vzduchu 4, inicializační pojistku 2 a spoušť 10 vždy čisté a prosté cizích téles (prach, třisky, písek, atd.).

GSK 50

– Stlačte zablokování zásobníku 14 a současně vytáhněte zásobník 8 až na doraz dozadu.
- Vyjměte pásky s hřebiky 19.
- Zasuňte zásobník až zablokování zásobníku 14 zase za- skoči.

Nastavení hloubkového dorazu (viz obr. F)

Hloubku zatlučení sponek (GTK 40) nebo hřebíku s pěchovanou hlavou (GSK 50) lze nastavit pomocí nastavovacího kolečka 3.

• Vyprázdnětezásobník 8. (viz „Vyprázdnění zásobníku“, strana 78)
  – Hřebíky jsou vstřeleny příliš hluboko:
  Pro zmenšení hloubky zatlučení otočte nastavovací ko lečko 3 proti směru hodinových ručićek. nebo

Hřebíky nejsou vstřeleny dost hluboko:

Pro zvětšení hloubky zatlučení otočte nastavovací kolečko 3 ve směru hodinových ručiček.

• Zásobník opět osadťe.
  (viz „Osazení zásobníku“, strana 77)
  – Otestujte novou hloubku zatlučení na zkušebním obrobku.
  Pracovní kroky připadně opakujte.

Uvolnění zaseknutí

Jednotlivé sponky (GTK 40) nebo hřebíky s pěchovanou hlavou (GSK 50) se mohou ve vystřelovacím kanále zaseknout. Pokud by k tomu docházelo častěji, kontaktujte autorizovaný servis Bosch.

Upozornění: Když se úderník po uvolnění zaseknuti už nevráti zpět, kontaktujte autorizovaný servis Bosch.

GTK 40 (viz obr. G1-G3)

• Vyprázdnětezásobník 8. (viz „Vyprázdněni zásobníku“, strana 78)
• Stlačte upínací páčku 12 dolů tak, aby se vystřelovací kanál nechal otevřit.
• Odstraňte zaseknutou sponku. Podle potřeby k tomu použijte kleště.
• Pokud je úderník 21 vyjetý, posuňte jej pomoci namazaného šroubováku nebo jiného vhodného namazaného předmětu zase zpátky do pístu.
• Namažte vystřelovací kanál 2–3 kapkami motorového oleje (SAE 10 nebo SAE 20).
  – Vystřelovací kanál uzavřete, zavěste třmen upínací páčky 12 do háčků na vystřelovacím kanále a poté stlačte upínací páčku opět nahoru.
• Zásobník opět osad'te.

(viz „Osazení zásobníku“, strana 77)

GSK 50 (viz obr. H)

• Vyprázdnětezásobník 8. (viz „Vyprázdněni zásobníku“, strana 78)
• O d s t r a řte při otevřeném zásobniku zaseknutý pěchovanou hlavou. Podle potřeby k tomu použijte kleš-té.
• Pokud je úderník 21 vyjetý, posuňte jej pomoci namaza ného šroubováku nebo jiného vhodného namazaného předmětu zase zpátky do pístu.
  – Namažte vystřelovaci kanál 2–3 kapkami motorového oleje (SAE 10 nebo SAE 20).
• Zásobník opět osad'te

(viz „Osazení zásobníku“, strana 77)

Čistěte zásobník 8. Odstraňujte plastové nebo dřevéné třisky, které se mohou během práce nahromadit v zásobníku.

Výměna chrániče obrobku (viz obr. I)

Chranič obrobku 1 na konci inicializační pojistky 2 chrání obrobek, než je pneumatické nářadi pro proces zatloukání správně umístěno.

Chranič obrobku lze odstranit a nahradit.

- Vytáhněte chránič obrobku z inicializační pojistky. - N a s u řte nový chránič obrobku otevřeným koncem přes inicializační pojistku.

GSK 50: u tohoto pneumatického nářadí lze náhradní chránič obrobku uschovávat na spodní straně zásobníku 8. K tomu zasuňte chránič obrobku do úložiště 22.

Přestavitelné víko odfuku (viz obr. J)

Díky přestavitelnému viku odfuku na výstupu vzduchu 4 můžete odfukový vzduch odvádět od Vás nebo od obrobku.

Přenášení a uskladnění

Pro prěnášení odpojte pneumatické nářadí od zásobování vzduchem, zejména když použiváte žebříky nebo se pohy-bujete v nezvyklém držení těla.

Pneumatické nářadi noste na pracovišti pouze za rukoječ 5 a s nestisknutou spoušti 10.

Pneumatické nářadi uskladňujte vždy odpojené od zásobování vzduchem a na suchém, teplém místě.

Pokud nemá být pneumatické nářadí delší dobu použivané, potáhněte ocelové díly nářadí jemnou vrstvou oleje. To zabráni nánosu koroze.

Údržba a servis

Údržba a čištění

Přerušte zásobování vzduchem dříve, než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo pneumatické nářadí odložíte. Toto preventivní opatření zabráni neúmyslnému startu pneumatického nářadí.

Práce údržby a opravy nechte provést jen kvalifikovaným odborným personálem. Tím bude zajištěno, že pneumatického nářadí zůstane zachována.

Autorizované servisní středisko Bosch provádí tyto práce rychle a spolehlivě.

Mazání pneumatického nářadí (viz obr. K)

Není-li pneumatické nářadi připojeno na úpravnou jednot ku, musí se v pravidelných intervalech mazat:

- Při lehkém nasazení 1x za den.

- Při těžkém nasazení 2x za den.

Dejte 2–3 kapky mazacího prostředku do přípojky vzduchu 6. Nepouživejte příliš mnoho mazacího prostředku, jež se potom v pneumatickém nářadi hromadi a přes výstup vzduchu 4 zase odvádí.

Bfoužívejte pouze firmou Bosch doporučený mazací prostředek.

• Minerální motorový olej SAE 10 (pro nasazení při velmi chladných okolních podminkách)
• Minerální motorový olej SAE 20
  Mazací a čistící látky ekologicky zlikvidujte. Dbejte zákonných předpisů.

Opatření Odůvodnění Provedení

Filtr odfuku denné vyprázdnit.	Zabraňuje, aby se v pneumatickém nářadi hromadily nečistoty a vlhkost.	- Otevřete výfukový ventil.
Dávkovač mazacího prostředku udržovat stále napl-něný.	Udržuje pneumatické nářadí namazané.	- Plňte dávkovač mazacího prostředku doporučenými mazacimi prostředky.(viz „Mazání pneumatického nářadí“, strana78)
Čistit zásobník 8 a posuvník zásobníku 11.	Zabraňuje, aby se zaseknula sponka (GTK 40) nebo hřebík s pěchovanou hlavou (GSK 50).	- Mechanizmus zásobníku a posuvníku zásobníku denně vyfukujte tlakovým vzduchem.
Zajistit, aby inicializační pojistka 2 řádné fungovala.	Podporuje Vaší bezpečnost práce a efektivní nasazení pneu-matického nářadí.	- Mechanizmus inicializační pojistky denně vyfukujte tlakovým vzduchem.

1 609 92A 10X | (11.11.14) Bosch Power Tools

Česky | 79

Opatření	Odůvodnění	Provedení
Mazat pneumatické nářadi.	Redukuje opotřebení pneumatického nářadí.	– Dejte 2 – 3 kapky mazacího prostředku do přípojky vzduchu 6.(viz „Mazání pneumatického nářadí“, strana 78)
Vyprázdnit kompresor.	Zabraňuje, aby se v pneumatickém nářadí hromadily nečistoty a vlhkost.	– Otevřete výfukový ventil nádrže kompresoru.

Odstranění poruch

Problém Příčina Řešení
Pneumatické nářadi je provozuschopné, ale nevy-střeluje žádné sponky (GTK 40) nebo hřebíky s pěchovanou hlavou (GSK 50).	Sponka (GTK 40) nebo hřebik s pěchovanou hlavou (GSK 50) se zaseknuly ve vystřelovacím kanále.	- Uvolněte zaseknutí.(viz „Uvolnění zaseknutí“, strana 78)
	Posuvník zásobníku 11 je porouchaný.	- Posuvník zásobníku 11 podle potřeby čistěte a mažte a zajistěte,aby nebyl zásobník 8 znečištený.
	Pružina posuvníku zásobníku je příliš slabá nebo vadná.	- Kontaktujte autorizovaný servis Bosch.Součástku zde nechte vyměnit.
	Použité zatloukané předměty jsou nepřipustné.	- Používejte pouze originální příslušenství.Smějí se používat jen takové zatloukané předměty (hřebíky,sponky atd.), jež jsou specifikované v tabulce „Technická data“.
	Zásobník 8 je prázdný.	- Zásobník opět osadřte.(viz „Osazení zásobníku“, strana 77)
Sponky (GTK 40) nebo hřebíky s pěchovanou hlavou(GSK 50) se vystřelují jen velmi pomalu a s příliš malým tlakem.	Jmenovitý tlak zásobování tlakovým vzduchem je příliš malý.	- Zvyšte přívod tlakového vzduchu. Přitom se nesmí překročit8 b a r .
	Je poškozený úderník.	- Používejte pouze firmou Bosch doporučený mazací prostředek.(viz „Mazání pneumatického nářadí“, strana 78)
	Těsnící kroužek pistu je opotřebovaný nebo poškozený.	- Kontaktujte autorizovaný servis Bosch.Součástku zde nechte vyměnit.
	Je opotřebovaný tlumič.	- Kontaktujte autorizovaný servis Bosch.Součástku zde nechte vyměnit.
	Délka a průměr hadice přívodního vzduchu 17 neodpovidajíúdajům uvedeným pro toto pneumatické nářadí.	- Použíje hadici přívodního vzduchu se správnými rozměry.(viz „Technická data“, strana 76)
	Hadice přívodního vzduchu 17 je zlomená.	- Odstraňte z hadice přívodního vzduchu zalomení.
Sponky (GTK 40) nebo hřebíky s pěchovanou hlavou(GSK 50) jsou vstřelovány příliš hluboko.	Jmenovitý tlak zásobování tlakovým vzduchem je příliš vysoký.	- Zredukujte přívod tlakového vzduchu. Přitom se nesmí podkročit5 b a r .
	Hloubkový doraz je nastavený příliš hluboko.	- Nastavte hloubkový doraz na požadovanou hloubku.(viz „Nastavení hloubkového dorazu“, strana 78)
	Je opotřebovaný tlumič.	- Kontaktujte autorizovaný servis Bosch.Součástku zde nechte vyměnit.
Sponky (GTK 40) nebo hřebíky s pěchovanou hlavou(GSK 50) jsou vstřelovány málo hluboko.	Jmenovitý tlak zásobování tlakovým vzduchem je příliš malý.	- Zvyšte přívod tlakového vzduchu. Přitom se nesmí překročit8 b a r .
	Hloubkový doraz je nastavený příliš vysoko.	- Nastavte hloubkový doraz na požadovanou hloubku.(viz „Nastavení hloubkového dorazu“, strana 78)
	Délka a průměr hadice přívodního vzduchu 17 neodpovidajíúdajům uvedeným pro toto pneumatické nářadí.	- Použíje hadici přívodního vzduchu se správnými rozměry.(viz „Technická data“, strana 76)
	Hadice přívodního vzduchu 17 je zlomená.	- Odstraňte z hadice přívodního vzduchu zalomení.
Pneumatické nářadi přeskakuje sponky (GTK 40) ne-bo hřebíky s pěchovanou hlavou (GSK 50) nebo má příliš velký posuv taktu.	Použité zatloukané předměty jsou nepřipustné.	- Používejte pouze originální příslušenství.Smějí se používat jen takové zatloukané předměty (hřebíky,sponky atd.), jež jsou specifikované v tabulce „Technická data“.
	Zásobník 8 nepracuje správně.	- Posuvník zásobníku 11 podle potřeby čistěte a mažte a zajistěte,aby nebyl zásobník 8 znečištený.
	Pružina posuvníku zásobníku je příliš slabá nebo vadná.	- Kontaktujte autorizovaný servis Bosch.Součástků zde nechte vyměnit.
	Těsnící kroužek pistu je opotřebovaný nebo poškozený.	- Kontaktujte autorizovaný servis Bosch.Součástku zde nechte vyměnit.
Sponky (GTK 40) nebo hřebíky s pěchovanou hlavou(GSK 50) se často zasekávaji ve vystřelovacím kanále.	Použité zatloukané předměty jsou nepřipustné.	- Používejte pouze originální příslušenství.Smějí se používat jen takové zatloukané předměty (hřebíky,sponky atd.), jež jsou specifikované v tabulce „Technická data“.
		- Kontaktujte autorizovaný servis Bosch.
Vstřelené sponky (GTK 40) nebo hřebíky s pěchovanou hlavou (GSK 50) jsou ohnuté.	Je poškozený úderník.	- Kontaktujte autorizovaný servis Bosch.Součástku zde nechte vyměnit.
V protikladu k práci s normální rychlostí práce nejsou při větší rychlostí práce sponky (GTK 40) nebo hřebíky s pěchovanou hlavou (GSK 50) vstřelovány dostatečně hluboko.	Světlost hadice přívodního vzduchu je příliš malá.	- Použíje hadici přívodního vzduchu se správnými rozměry.(viz „Technická data“, strana 76)
	Kompresor není způsobilý pro větší rychlosti práce.	- Použíje kompresor, který je pro počet připojených pneumatických nářadí a rychlost práce dostatečně dimenzovaný.

Příslušenství

O kompletním programu kvalitního příslušenství se můžete informovat na internetu na www.bosch-pt.com nebo u Vašeho odborného prodejce.

Zákaznická a poradenská služba

Zákaznická služba zodpovi Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dilům. Technické výkre-sy a informace k náhradním dilům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-mistné objednaci číslo podle typového štítku pneumatického nářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní dily online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

80 | Slovensky

Zpracování odpadů

Pneumatické nářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Mazaci a čistici látky ekologicky zlikvidujte. Dbejte zákonných předpisů.

Pokud už není Vaše pneumatické nářadí upotřebitelné, do dejte jej prosím do recyklačního centra nebo jej odevzdejte u prodejce, např. v autorizovaném servisním středisku Bosch.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny pre pneumatické náradie

POZOR

Bezpečnost na pracovisku

Bezpečnost ručného pneumatického náradia

Bezpečnostné pokyny pre pneumatické zatíkacie náradie

Používajte chrániče sluchu!

Pripojenie tlakového vzduchu na ručné pneumatické náradie

- V pripade potreby posúvač zásobníka 11 vyčistite, pre-mastite a starajte sa o to, aby nebol zásobník 8 znečiste-ný.

- P o s u řte pásik klincov v zásobníku celkom dopredu.

ložíte. Toto preventivne opatrenie zabraňuje neúmyselnému spusteniu ručného pneumatického náradia.

ložíte. Toto preventivne opatrenie zabraňuje neúmyselnému spusteniu ručného pneumatického náradia.

Vyhýbajte sa výstrelom naprázdno, aby ste zabránili opotrebovaniu nárazníka.

Vyprázdnenie zásobníka

GTK 40

• Zatlačte blokovací mechanizmus zásobníka 14 a súčasne potiahnite zásobník 8 až na doraz smerom dozadu.
• Vyberte pásik klincov 19.
• Posuńte zásobník tak d'aleko, až blokovací mechanizmus zásobníka 14 opat' zaskočí.

Slovensky | 83

Ked chcete zatlkaciu híbku zváčšit, otáčajte nastavova cie koliesko híbkového dorazu 3 v smere pohybu hodinových ručičiek.

- Zásobník opätovne doplňte.

- N a s u řte nový chránič obrobkov otvoreným koncom na spúšfaciu poistku.

Pneumatické náradie prenášajte na pracovisku len za rukováť 5 a nikdy nie so stlačenou spúšťou 10.

ložíte. Toto preventivne opatrenie zabraňuje neúmyselnému spusteniu ručného pneumatického náradia.

Práce na údržbe a oprave zverujte iba kvalifikovanému odbornému personálu. Tým sa zaručí, že bezpečnosť ručného pneumatického náradia zostane zachovaná.

Udržiavajte výstupný otvor vzduchu 4, spúšťaciu poistku 2 a spúšť 10 vždy v čistote a bez cudzích teliesok (prach, triesky, piesok a podobne).

Pneumatické náradie pravidelne čistite vyfúkanim stlačeným vzduchom.

Varnost na delovnem mestu
