KULLANIM KILAVUZU GSK 50 Professional BOSCH

Havalı Aletler İçin Genel Güvenlik Talimatı

UYARI Montaj, işletme, onarım, bakım, aksesuar değiştirme işlerine ve havalı aletinin yakınında çalışmaya başlamadan önce bütün uyarı ve açıklamaları okuyun ve bunlara uyun. Aşağıdaki güvenlik talimatı hükümlerine uyulmadığı takdirde ciddi yaralanmalara neden olunabilir.

Bu güvenlik talimatını güvenli bir yerde saklayın ve kullanıcıya verin.

Çalışma yeri güvenliği

Makinenin kullanımı sonucu kayganlaşabilecek yüzeylere ve hava veya hidrolik hortumuna takılarak tökezleme tehlikelerine dikkat edin. Kayma, tökezleme ve düşmeler çalışma yerindeki yaralanmaların temel nedenidir.
Havalı aletle, yanıcı sıvıların, gazların veya tozun bulunduğu patlama olasılığı olan ortamlarda çalışmayın. Aletle çalışırken tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir.
Havalı aleti kullanırken izleyicileri, çocukların ve ziyaretçilerinizi çalışma yerinden uzak tutun. Başkaları dikkatinizi dağıtacak olursa havalı aletin kontrolünü kaybedebilirsiniz.

Havalı aletlerin güvenliği

Hava akımını hiçbir zaman kendinize veya başkalarına doğrultmayın ve soğuk havayı ellerinizi etkilemeyecek biçimde uzaklaştırın. Basınçlı hava ciddi yaralanmalara neden olabilir.
▶ Bağlantıları ve besleme hatlarını kontrol edin. Bütün bakım birimleri, kavramalar ve hortumlar basınç ve hava miktarı açısından teknik verilere uygun olarak tasarlanmış olmalıdır. Çok düşük basınç havalı aletin performansını düşürür, çok yüksek basınç ise maddi hasara ve yaralanmalara neden olabilir.
▶ Hortumları kırılmaya, daralmaya, çözücü maddelere ve keskin kenarlı nesnelere karşı koruyun. Hortumları ısı kaynaklarından, yağdan ve dönen parçalardan uzak tutun. Hasar gören bir hortumu hemen değiştirin. Kusurlu bir besleme hattı basınçlı hava hortumunun savrulmasına ve yaralanmalara neden olabilir.

Çalışma yerinde uçuşan toz veya talaşlar ciddi göz rahat- sızlıklarına neden olabilirler.

▶ Hortum kelepçelerinin her zaman iyice sıkılı olmasına dikkat edin. İyi sıkılmamış veya hasarlı hortum kelepçeleri havanın kontrol dışı kaçmasına neden olabilirler.

Kişilerin güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin ve havalı aletle makul biçimde çalışın. Yorgunsanız veya hapların, aklolün veya diğer ilaçların etkisi altındaysanız havalı aleti kullanmayın. Havalı aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir.
Kişisel koruyucu donanım kullanın ve her zaman koruyucu gözlük takın. İşvereninizin talimatına veya çalışma ve sağlık yönetmeliğinin gereklerine uygun olarak kullanacığınız solunum komcesi, kaymayan iş ayakkabıları, koruyucu kask veya kulaklık gibi kişisel koruyucu donanım yaralanma tehlikesini azaltır.
Aletin yanlışlıkla çalışmaması için gerekli önlemleri alın. Havalı aleti hava beslemesine bağlamadan, kaldırmadan veya taşımadan önce kapalı olduğundan emin olun. Havalı aleti taşırken parmağınız açma/kapama salteri üzerinde olursa veya havalı aleti açık durumda hava beslemesine bağlarsanız kazalara neden olabilirsiniz.
Havalı aleti çalıştırmadan önce ayarlama aletlerini uzaklaştırın. Havalı aletin dönen parçasında bulunabilecek bir ayar aleti yaralanmalara neden olabilir.
Kendinize fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve her zaman dengenizi koruyun. Duruşunuz ve vücut pozisyonunuz güvenli olursa havalı aleti beklenmedik durumlarda daha iyi kontrol edersiniz.
Uygun giysiler kullanım. Bol giysiler giymeyin ve takı takmayın. Saçlarını, giysilerinizi ve eldivenlerinizi haraketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalar tarafından tutulabilir.
Aletinize toz emme ve tutma donanımları takılabilirysa, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun. Bu donanımların kullanılması tozdan kaynaklanan tehlikeleri azaltır.
▶ Atık havayı doğrudan solumayın. Atık havanın gözlerinize gelmesinden kaçının. Havalı aletin atık havası kompresörden gelen su, yağ, metal parçacıkları ve kirler içerebilir. Bunlar sağlığa zararlıdır.

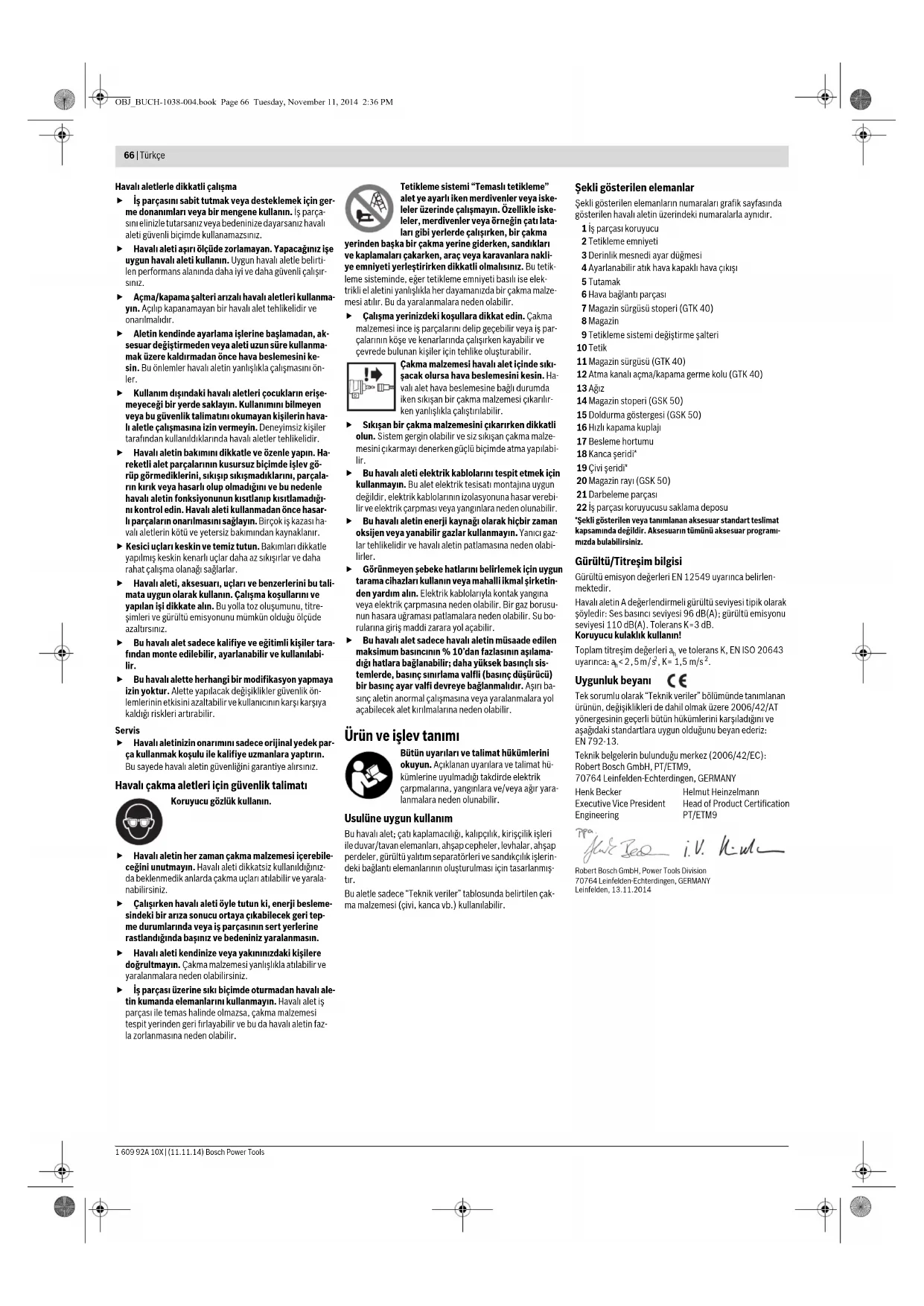

66 | Türkçe

Havalı aletlerle dikkatli çalışma

▶ İş parçasını sabit tutmak veya desteklemek için germe donanımları veya bir mengene kullanın. İş parçasını elinizle tutarsanız veya bedeninize dayarsanız havalı aleti güvenli biçimde kullanamazısınız.
Havalı aleti aşırı ölçüde zorlamayan. Yapacağınız işe uygun havalı aleti kullanım. Uygun havalı aletle belirtilen performans alanında daha iyi ve daha güvenli çalışırsiniz.
- Açma/kapama şalteri arızalı havalı aletleri kullanmam yın. Açılıp kapanamayan bir havalı alet tehlikelidir ve onarılmalıdır.
Aletin kendinde ayarlama işlerine başlamadan, aksesuar değiştirmeden veya aleti uzun süre kullanmamak üzere kaldırmadan önce hava beslemesini kesin. Bu önlemler havalı aletin yanlışlıkla çalışmasını önler.
Kullanım dışındaki havalı aletleri çocukların erişemeyeceği bir yerde saklayın. Kullanımını bilmeyen veya bu güvenlik talimatını okumayan kişilerin havalı aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıklarında havalı aletler tehlikelidir.
Havali aletin bakımını dikkatle ve özenle yapın. Hareketli alet parçalarının kusursuz biçimde işlev görüp görmediklerini, sıkışıp sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadığıını ve bu nedenle havali aletin fonksiyonunun kısıtlanıp kısıtlamadığını kontrol edin. Havali aleti kullanmadan önce hasarlı parçaların onarılması sağlayın. Birçok iş kazası havali aletlerin kötü ve yetersiz bakımından kaynaklanır.
- Kesici uçları keskin ve temiz tutun. Bakımları dikkatle yapılmış keskin kenarlı uçlar daha az sıkışırlar ve daha rahat çalışma olanağı sağlarlar.
Havalı aleti, aksesuarı, uçları ve benzerlerini bu talimata uygun olarak kullanın. Çalışma koşullarını ve yapılan işi dikkate alın. Bu yolla toz oluşumunu, titreşimleri ve gürültü emisyonunu mümkün olduğu ölçüde azaltırsınız.
▶ Bu havalı alet sadece kalifiye ve eğitimli kişiler tarafından monte edilebilir, ayarlanabilir ve kullanılabilir.
Bu havali alette herhangi bir modifikasyon yapmaya izin yoktur. Alette yapılacak değişiklikler güvenlik önlemlerinin etkisini azaltabilir ve kullanıcıının karşı karşıya kaldığı riskleri artırabilir.

Servis

Havalı aletinizin onarımını sadece orijinal yedek parça kullanmak koşulu ile kalifiye uzmanlara yaptırın. Bu sayede havalı aletin güvenliğini garantiye alısınız.

Havalı çakma aletleri için güvenlik talimatı

Koruyucu gözlük kullanın.

Havalı aletin her zaman çakma malzemesi içerebileceğini unutmayın. Havalı aleti dikkatsiz kullanıldığınızda beklenmedik anlarda çakma uçları atılabilir ve yaralanabilirsiniz.
Çalışırken havalı aleti öyle tutun ki, enerji beslemesindeki bir arıza sonucu ortaya çıkabilecek geri tepme durumlarında veya iş parçasının sert yerlerine rastlandığında başınız ve bedeniniz yaralanmasın.
Havalı aleti kendinize veya yakınıınızdaki kişilere doğrultmayın. Çakma malzemesi yanlışlıkla atılabilir ve yaralanmalara neden olabilirsiniz.
İş parçası üzerine sıkı biçimde oturmadan havalı aletin kumanda elemanlarını kullanmayın. Havalı alet iş parçası ile temas halinde olmazsa, çıkma malzemesi tespit yerinden geri fırlayabilir ve bu da havalı aletin fazla zorlanmasına neden olabilir.

Tetikleme sistemi "Temaslı tetikleme" alet ye ayarlı iken merdivenler veya iskeleler üzerinde çalışmayın. Özellikle iskeleler, merdivenler veya örneğin çatı lataları gibi yerlerde çalışırken, bir çokma

yerinden başka bir çakma yerine giderken, sandikları ve kaplamaları çakarken, araç veya karavanlara nakliye emniyeti yerleştirirken dikkatlı olmalısınız. Bu tetikleme sisteminde, eğer tetikleme emniyeti basılı ise elektrikli el aletini yanlışlıkla her dayamanızda bir çakma malzemesi atılır. Bu da yaralanmalara neden olabilir.

▶ Çalışma yerinizdeki koşullara dikkat edin. Çakma malzemesi ince iş parçalarını delip geçebilir veya iş parçalarının köse ve kenarlarında çalışırken kayabilir ve çevrede bulunan kişiler için tehlike oluşturabilir.

Çakma malzemesi havalı alet içinde sıkışacak olursa hava beslemesini kesin. Havalı alet hava beslemesine bağlı durumda iken sıkışan bir çakma malzemesi çıkarılırken yanlışlıkla çalıştırılabilir.

Sıkışan bir çakma malzemesini çıkarırken dikkatlı olun. Sistem gergin olabilir ve siz sıkışan çakma malzemesini çıkarmayı denerken güçlü biçimde atma yapılabilir.
Bu havali aleti elektrik kablolarını tespit etmek için kullanmayın. Bu alet elektrik tesisatı montajına uygun değildir, elektrik kablolarının izolasyonuna hasar verebilir ve elektrik çarpması veya yangınlara neden olunabilir.
Bu havalı aletin enerji kaynağı olarak hiçbir zaman oksijen veya yanabilir gazlar kullanmayın. Yanıcı gazlar tehlikelidir ve havalı aletin patlamasına neden olabilirler.
Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolariyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir.
▶ Bu havali alet sadece havali aletin müsaade edilen maksimum basınçının % 10'dan fazlasının aşılama-dığı hatlara bağlanabilir; daha yüksek basınçlı sistemlerde, basınç sınırlama valfli (basınç düşürücü) bir basınç ayar valfli devreye bağlanmalıdır. Aşırı basınç aletin anormal çalışmasına veya yaralanmalara yol açabilecek alet kırılmalarına neden olabilir.

Ürün ve işlev tanımı

Bütün uyarları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yara-lanmalara neden olunabilir.

Usulüne uygun kullanım

Bu havali alet; çatı kaplamacılığı, kalıpcılık, kirişçilik işleri ile duvar/tavan elemanları, ahşap cepheler, levhalar, ahşap perdeler, gürültü yalıtım separatörleri ve sandıkçılık işlerindeki bağlantı elemanlarının oluşturulması için tasarlanmıştır.

Bu aletle sadece "Teknik veriler" tablosunda belirtilen çakma malzemesi (çivi, kanca vb.) kullanılabilir.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasında gösterilen havali aletin üzerindeki numaralarla aynıdır.

1 iş parçası koruyucu

2 Tetikleme emniyeti

3 Derinlik mesnedi ayar düğmesi

4 Ayarlanabilir atık hava kapaklı hava çıkışı

5 Tutamak

6 Hava bağlantı parçası

7 Magazin sürgüsü stoperi (GTK 40)

8 Magazin

9 Tetikleme sistemi değiştirme şalteri

10 Tetik

11 Magazin sürgüsü (GTK 40)

12 Atma kanalı açma/kapama germe kolu (GTK 40)

13 Ağız

14 Magazin stoperi (GSK 50)

15 Doldurma göstergesi (GSK 50)

16 Hızlı kapama kuplajı

17 Besleme hortumu

18 Kanca şeridi*

19 Civi şeridi*

20 Magazin rayi (GSK 50)

21 Darbeleme parçası

22 İş parçası koruyucusu saklama deposu

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 12549 uyarınca belirlenmektedir.

Havalı aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 96 dB(A); gürültü emisyonu seviyesi 110 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değerleri a_n ve tolerans K, EN ISO 20643 uyarınca: a_n<2.5 m/s^2 , K=1.5 m/s^2 .

Uygunluk beyani

Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2006/42/AT yönergesinin geçerli bütün hükümlerini karşıladığını ve aşağıdaki standartlara uygun olduğunu beyan ederiz: EN 792-13.

Teknik belgelerin bulunduğu merkez (2006/42/EC): Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Havalı civi çakma makinesi		GTK 40	GSK 50
Ürün kodu		3601D91G..3601D91D..
Çakma kuvveti 6,3 bar'da (91 psi)	Nm 18,4 17,8
Tetikleme sistemleri
- Emniyetli tekil tetikleme		●	●
- Temaslı tetikleme		●	●
Çakma malzemesi
- Tip		Kanca şeridi	Çivi şeridiŞapkalı civiler
- U z u n l u ğ u	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- Çap	mm	1,2	1,2
Maksimum magazin kapasitesi		100	100
Motor yağı SAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
İç hacim	ml	196,5	200
maks. çalışma basıncı	bar	5-8	5-8
Bağlantı dişi	"	14	14
Besleme hortumu
- Maksimum işletme basıncı 20°C'de	bar	10	10
- H ort u m iç ç a p i	"	14	14
- Maksimum hortum uzunluğu	m	30	30
Her çakma işleminde hava tüketimi 6,8 bar'da (100 psi)	l	0,71	0,69
Ölçüleri
- Y ü k s e k l i ğ i	mm	246	251
- G e n i ş l i ğ i	mm	60	60
- U z u n l u ğ u	mm	272	260
Ağırlığı EPTA-Procedure 01/2003'e göre	kg	1,14 1,14

Montaj

Hava ikmalinin bağlanması (Bakınız: Şekil A)

Basıncılı hava sistemi basıncının havali aletin müsaade edilen maksimum anma basıncından daha büyük olmadığını dan emin olun. Hava basıncını önce tavsiye edilen anma basıncının alt değerinde ayarlayın (Bakınız: "Teknik veriler").

Gerektiğinde hava girişindeki basıncı havalı alet çalışır durumda iken bir manometre ile kontrol edin.

Aletten maksimum verimi alabilmek için besleme hortumu değerlerine 17 (bağlantı dişi, maksimum işletme basıncı, hortum iç çapı, maksimum hortum uzunluğu; Bakınız: "Teknik veriler") uyulmalıdır.

Havalı aletin hasardan, kirlenmeden ve paslanmadan korunabilmesi için kullanılan basınçlı havanın yabancı cisim ve nem içermemesi gerekir.

Bütün armatürler, bağlantı hatları ve hortumlar gerekli hava miktarının basıncına uygun olarak tasarlanmış olmalıdır.

Besleme hatlarının daralmaması için gerekli önlemleri alın, örneğin ezilme, kırılma vb. nedenlerle!

Havalı aleti hava ikmaline bağlanması

- Magazini 8 boşaltın.

(Bakınız: "Magazinin boşaltılması", sayfa 68)

Onarım ve bakım işleri veya nakliye nedeniyle havalı ale- tin iç parçaları başlangıç noktasında bulunmadığı takdir- de, aşağıdaki işlem adımlarında bir çakma malzemesi atılabilir.

Hava bağlantı parçasını 6 bir besleme hortumu 17, ki hızlı kuplajla 16 donatılmıştır, ile birleştirin.

Havalı aletin ağzını 13 veya lastik kaplamalı iş parçası koruyucusunu 1 bir tahta parçası üzerine yerleştirip bir iki kez atım yapmak suretiyle kusursuz işlevin olup olmadığı n kontrol edin.

Magazinin doldurulması

Alette ayarlama yapmadan, aksesuar parçalarını değiştirmeden veya havalı aleti elinizden bırakmadan önce hava ikmalini kesin. Bu önlem sayesinde havalı aletin yanlışlıkla çalışmasını önlersiniz.

▶ Sadece orijinal Bosch aksesuar kullanım (Bakınız:

"Teknik veriler"). Havalı aletin magazin, ağız ve atma kanalı gibi hassas parçaları Bosch kanca, çivi ve pimleri için tasarlanmıştır. Diğer üreticiler farklı çelik kalitesi ve ölçüler kullanmaktadır.

Müsaade edilmeyen çakma malzemesinin kullanılması havalı alete hasar verebilir ve yaralanmalara neden olabilir.

Magazini doldururken havali aleti ağız 13 ne bedeninize ne de başkalarına doğrultulmuş olarak tutun.

GTK 40 (Bakınız: Şekiller B1-B2)

• Magazin sürgüsünü 11 magazin sürgüsü stoperi 7 düğmesi tam olarak kavrama yapıncaya kadar geri çekin.
  – Gerektiğinde magazin sürgüsünü 11 temizleyin ve yağlayın ve magazinin 8 kirlenmemesine dikkat edin.
• Uygun bir kanca şeridini 18 magazin üstüne 8 yerleştirin. Kanca başları tam olarak magazin yüzeyine oturmalı ve kanca şeridi magazin içinde rahatça ileri geri itilebilmeli dir.
  – Magazin sürgüsünü 11 hafifçe geri çekin ve magazin sürgüsü stpoperi 7 düğmesini arkaya bastırın.
• Magazin sürgüsünü kanca şeridine temas edinceye kadar dikkatlice öne itin.

Not: Magazin sürgüsünü kontrolsüz biçimde geri getirmeyin. Magazin sürgüsü hasar görebilir ve parmaklarının sıkışma tehlikesi ortaya çıkar.

GSK 50 (Bakınız: Şekiller C1-C2)

• Magazin stoperine 14 bastırın ve aynı anda magazini 8 sonuna kadar arkaya çekin.
  – Gerekiyorsa magazin rayını 20 temizleyin ve yağlayın.
• Uygun bir çivi şeridini 19 yerleştirin.

Çivilerin uçları mümkünse magazın rayına 20 temas et melidir.

• Çivi şeridini magazin içinde sonuna kadar öne itin.
• Magazin sloperi tekrar kavrama yapıncaya kadar magazini 14 içeri itin.
  Doldurma göstergesinin 15 kırmızı sütununun yarısı görünür hale gelince magazini doldurun.

işletim

Tetikleme sistemleri

Bu havalı alet iki farklı tetikleme sistemi ile çalıştırılabilir:

- Emniyetli tekil tetikleme

Bu tetikleme sisteminde önce tetikleme emniyeti2 iş parçası üzerine sıkıca dayanmalıdır. Bir çakma malzemesi ancak tetige 10 basıldığında atılır.
Daha sonraki çakma işlemleri ancak tetik ve tetikleme emniyeti başlangıç konumuna getirildikten sonra yapılabilir.

- Temaslı tetikleme

Bu tetikleme sisteminde önce tetiğe 10 basılmalıdır.

Çakma malzemesi ancak, tetik basılı iken tetikleme emniyeti 2 is parçası üzerine sıkıca dayanınca atılır.

Bu yolla çok daha hızlı bir iş temposu sağlanır.

Tetikleme sisteminin ayarı değiştirme (çevrim) şalteri 9 ile yapılır.

işletime alma

Alette ayarlama yapmadan, aksesuar parçalarını değiştirmeden veya havalı aleti elinizden bırakmadan önce hava ikmalini kesin. Bu önlem sayesinde havalı aletin yanlışlıkla çalışmasını önlersiniz.

Tekil tetikleme ile çalışma (Bakınız: Şekil D)

- Değiştirme şalterini 9 içe doğru bastırın ve aynı anda tekrar kilitleme yapıncaya kadar alt konuma devirin.

"Tekil tetikleme" sistemi ayarlamış olur.

- Değiştirme şalterini 9 tekrar bırakın.

• Ağızı 13 veya lastik kaplamalı iş parçası koruyucusunu 1 tetikleme emniyeti 2 tam olarak içe bastırılncaya kadar iş parçasına sıkıca dayayın.
• Daha sonra teteğe 10 kısaca basın ve bırakın. Bu yolla bir kanca (GTK 40) veya bir şapkalı çivi (GSK 50) atılır.
  – Havalı aletin iş parçası üzerinden geri sıçramasına izin verin.
• Bir sonraki çakma işlemi için havalı aleti iş parçası üzerinde bütünüyle kaldırın ve çakma yapacagınız yerin üzerine sıkıca dayayın.

Temaslı tetikleme ile çalışma (Bakınız: Şekil E)

- Değiştirme şalterini 9 içe doğru bastırın ve aynı anda tekrar kilitleme yapıncaya kadar üst konuma devirin.

"Temaslı tetikleme" sistemi ayarlanmış olur.

• Değiştirme şalterini 9 tekrar bırakın.
• Tetige 10 basin ve basili tutun.
• Ağızı 13 veya lastik kaplamalı iş parçası koruyucusunu 1 tetikleme emniyeti 2 tam olarak içe bastırılncaya kadar iş parçasına sıkıca dayayın. Bu yolla bir kanca (GTK 40) veya bir şapkalı çivi (GSK 50) atılır.
• Havalı aletin iş parçası üzerinden geri sıçramasına izin verin.
• Bir sonraki çakma işlemi için havalı aleti iş parçası üzerinden bütünüyle kaldırın ve çakma yapacagınız yerin üzerine sıkıca dayayın.

68 | Türkçe

– Havalı aleti düzgün hareketlerle iş parçası üzerinden kaldırın ve iş parçası üzerine dayayın.

Tetikleme emniyeti basılı iken havalı aleti iş parçası üzerine her dayayışınızda bir kanca (GTK 40) veya şapkalı bir civi (GSK 50) atılır.

- Yeterli sayıda kanca (GTK 40) veya çivi (GSK 50) çakıldıktan sonra tetiği 10 bırakın.

Çalışırken dikkat edilecek hususlar

Alette ayarlama yapmadan, aksesuar parçalarını değiştirmeden veya havalı aleti elinizden bırakmadan önce hava ikmalini kesin. Bu önlem sayesinde havalı aletin yanlışlıkla çalışmasını önlersiniz.

İş başlamadan önce her defasında emniyet ve tetikleme tertibatlarının kusursuz olarak işlev görüp görmediklerini ve bütün vida ve somunların yerlerine sıkı olarak oturmuş olup olmadıklarını kontrol edin.

Arızalı veya kusursuz olarak çalışmayan havalı aleti hemen hava besleme sisteminden ayırın ve yetkili Bosch müşteri servisine başvurun.

Havalı aletin kendinde usulüne aykırı değişiklikler yapmayın. Örneğin tetikleme emniyeti gibi havali aletin parçalarını sökmeyin veya bunları bloke etmeyin.

Uygun olmayan araçlarla "acil onarım" yapmayın. Havalı alet usulüne uygun olarak düzenli aralıklarla bakım görmeli-dir (Bakınız: "Bakım ve temizlik", sayfa 68).

Aşağıdaki işlemlerle havalı aletin performansını düşürmeyin veya alete hasar vermeyin:

- Çakma ve oyma,

- Üretici tarafından izin verilmeyen değişiklikler,

- Örneğin çelikten yapılma sert şablonlarla kullanma,

- Zemine düşürme veya zeminde sürükleme,

- Çekiç olarak kullanma,

- Her türlü zor uygulama.

iş parçanızın arkasında ne olduğuna dikkat edin. Kanca (GTK 40) veya şapkalı civileri (GSK 50) arkasında başkaları bulunan duvar, tavan veya zeminlere çakmayın. Çakma malzemesi iş parçasını delip geçebilir ve başkalarını yaralayabilir. Daha önce çıkılmış tespit malzemesi üzerine kanca (GTK 40) veya şapkalı civi (GSK 50) çakmayın. Çakma malzemesi deforme olabilir, sıkışabilir veya havali alet kontrol dışına çıkabilir.

Havalı alet soğuk ortamlarda çalıştırılırken ilk kanca (GTK 40) veya şapkalı civiler (GSK 50) normalden yavaş çakılır. Havalı alet çalışma esnasında isındıktan sonra normal iş temposuna ulaşılır.

Darbeleme parçasının aşınmaması için boş atışlar yapmayın. İşe uzun süre ara verdiginizde veya işiniz bittiğinde havalı aleti hava beslemesinden ayırın ve mümkünse magazini boşaltın.

Magazinin boşaltılması

GTK 40

- Magazin sürgüsünü 11 magazin sürgüsü stoperi 7 düğmesi tam olarak kavrama yapıncaya kadar geri çekin.

- Kancaseridini 18 çıkarın.

- Magazin sürgüsünü 11 hafifçe geri çekin ve magazin sürgüsü stpoperi 7 düğmesini arkaya bastırın.

- Magazin sürgüsünü magazinin baş tarafına temas edinceye kadar dikkatlice öne itin.

Not: Magazin sürgüsünü kontrolsüz biçimde geri getirmeyin. Magazin sürgüsü hasar görebilir ve parmaklarının sıkışma tehlikesi ortaya çıkar.

GSK 50

• Magazin stoperine 14 bastırın ve aynı anda magazini 8 sonuna kadar arkava cekin.
• Çivişeridini 19 çıkarın.
• Magazin stoperi tekrar kavrama yapıncaya kadar magazini 14 içeri itin.

Derinlik mesnedinin ayarlanması (Bakınız: Şekil F)

Kancaların (GTK 40) veya iri başlı civilerin (GSK 50) çakma derinliği ayar düğmesi 3 ile ayarlanabilir.

- Magazini 8 boşaltın.

(Bakınız: "Magazinin boşaltılması", sayfa 68)

- Çiviler çok derin çakıldığında:

Çakma derinliğini azaltma için ayar düğmesini 3 hareket yönünün tersine çevirin. Veya

Çiviler yeterince derine çakılmadığında:

Çakma derinliğini artırmak için ayar düğmesini 3 saat hareket yönünde çevirin.

• Magazini tekrar doldurun.
  (Bakınız: "Magazinin doldurulması", sayfa 67)
  – Yeni çakma derinliğini bir deneme parçasında kontrol edin.

Gerekiyorsa işlem adımlarını tekrarlayın.

Sıkışmaların çözülmesi

Tek tek kancalar (GTK 40) veya şapkalı civiler (GSK 50) atma kanalında sıkışabilir. Bu çok sık olmaya başlarsa yetkili Bosch müşteri servisine başvurun.

Not: Darbeleme parçası sıkışma giderildikten sonra geri gelmiyorsa, yetkili bir Bosch servisine başvurun.

GTK 40 (Bakınız: Şekiller G1-G3)

- Magazini 8 boşaltın.

(Bakınız: "Magazinin boşaltılması", sayfa 68)

• G er m e k o l u n u 12 atma kanalı açılabilecek bir bastırın.
  – Sıkışan kancayı çıkarın. Gerekiyorsa bir pense kullanın.
  – Darbeleme parçası 21 dışarı çıkınca yağlı bir tornavida veya yağlanmış başka uygun bir aletle piston içine geri itin.
• Atma kanalını 2–3 damla motor yağı (SAE 10 veya SAE 20) ile yağlayın.
• Atma kanalini kapatın, germe kolu tutamağını 12 atma kanalındaki kancaya takın ve germe kolunu tekrar yukarı bastırın.
  – Magazini tekrar doldurun.

(Bakınız: "Magazinin doldurulması", sayfa 67)

GSK 50 (Bakınız: Şekil H)

- Magazini 8 boşaltın.

(Bakınız: "Magazinin boşaltılması", sayfa 68)

– Magazin açık durumda iken sıkışan şapkalı civiyi çıkarın. Gerekiyorsa bir pense kullanın.
- Darbeleme parçası 21 dışarı çıkınca yağlı bir tornavida veya yağlanmış başka uygun bir aletle piston içine geri itin.
- Atma kanalını 2–3 damla motor yağı (SAE 10 veya SAE 20) ile yağlayın.
- Magazini tekrar doldurun.

(Bakınız: "Magazinin doldurulması", sayfa 67)

İş parçası koruyucusunun değiştirilmesi (Bakınız: Şekil I)

iş parçası koruyucusu 1 tetikleme emniyetinin 2 sonunda, havalı alet çakma işlemi için doğru biçimde konumlandırı- lincaya kadar iş parçasını korur.

iş parçası koruyucusu çıkarılabilir ve değiştirilebilir.
– iş parçası koruyucusunu tetikleme emniyetinden çekin.
– Yeni iş parçası koruyucusunun açık ucunu tetikleme emniyeti üzerine itin.

GSK 50: Bu havali alette bir yedek iş parçası koruyucusu magazinin 8 alt tarafından saklanabilir. Bunun için iş parçası koruyucusunu 22 depoya itin.

Ayarlanabilir hava çıkış kapağı (Bakınız: Şekil J)

Hava çıkış yerindeki 4 ayarlanabilir hava çıkış kapağı ile atık havayı kendinizden veya iş parçasından uzaklaştırabilirsiniz.

Taşıma ve saklama

Havalı aleti bir yerden başka bir yere nakletmek için, özellikle merdiven kullanıyorsanız veya olağan dışı beden pozisyonunda hareket ediyorsanız, hava besleme sistemin- den ayırın.

İş yerinizde havalı aleti sadece tutamağından 5 tutarak ve tetik 10 basılı değilken taşıyın.

Havalı aleti her zaman hava besleme sisteminden ayrılmış olarak, kuru, sıcak bir yerde saklayın.

Havalı aleti uzun süre kullanmayacaksanız çelik kısmın üzerine ince bir katman yağ sürün. Bu önlem paslanmayı önler.

Bakım ve servis

Bakım ve temizlik

Alette ayarlama yapmadan, aksesuar parçalarını değiştirmeden veya havalı aleti elinizden bırakmadan önce hava ikmalini kesin. Bu önlem sayesinde havalı aletin yanlışlıkla çalışmasını önlersiniz.

Bakım ve onarım işlerini sadece uzman personele yaptırın. Bu sayede havalı aletin güvenliğini garantiye alısınız.

Yetkili Bosch Müşteri Servisi bu işleri hızlı ve güvenilir biçimde yapar.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Havalı aletin yağlanması (Bakınız: Şekil K)

Havalı alet bir bakım ünitesine bağlı değilse düzenli aralıklarla yağlanması gerekir:

• Hafif kullanımda günde 1 kez.
• Ağır kullanımda günde 2 kez.

Hava bağlantı parçasına 6 2–3 damla yağlama maddesi damlatın. Çok fazla yağ kullanmayın, fazla yağ havalı alet içinde birikir ve hava çıkış deliğinden 4 dışarı atılır.

Sadece Bosch tarafından tavsiye edilen yağları kullanın.

• Madeni motor yağı SAE 10 (çok soğuk ortamlardaki kullanımlar için)
• Madeni motor yağı SAE 20
  ▶ Yağlama ve temizlik maddelerini çevre dostu bir şekilde tasfiye edin. Yasal hükümlere uyun.

Bakım planı

Hava çıkışını 4, tetikleme emniyetini 2 ve tetiği 10 daima temiz tutun (toz, talaş, kum vb.).

Magazini 8 temizleyin. Çalışma esnasında magazin içinde birikebilen plastik ve ahşap talaşlarını temizleyin.

Havalı aleti düzenli aralıklarla basınçlı hava ile temizleyin.

Önlem Nedeni Uygulama

Atık hava filtresini her gün boşaltın.	Havalı aletin içinde kir ve nemin birikmesini önler. – Tahliye valfini açın.
Yağ deposunu daima dolu tutun.	Havalı aleti yağlı tutar. – Yağ deposuna tavsiye edilen yağ doldurun.	(Bakınız: "Havalı aletin yağlanması", sayfa68)
Magazini 8 ve magazin sürgüsünü 11 temizleyin.	Kancanın (GTK 40) veya şapkalı çivinin (GSK 50) sıkışmasını önler.	– Magazin/magazin sürgüsü mekanizmasını her gün basınçlı hava ile temizleyin.
Tetikleme emniyetinin 2 usulüne uygun olarak işlev gör- düğünden emin olun.	Çalışma güvenliğinizi ve havalı aletin etkin biçimde kullanılmasını sağlar.	– Tetikleme emniyeti mekanizmasını her gün basınçlı hava ile temizleyin.

1 609 92A 10X | (11.11.14) Bosch Power Tools

Türkçe | 69

Önlem	Nedeni Uygulama
Havalı aleti yağlayın.	Havalı aletin aşınmasını yavaşlatır.	- Hava bağlantı parçasına 6 2–3 damla yağlama maddesi dam-latın.(Bakınız: “Havalı aletin yağlanması”, sayfa 68)
Kompresörü boşaltın.	Havalı aletin içinde kir ve nemin birikmesini önler.	- Kompresör tankının tahliye valfini açın.

Arızaların giderilmesi

Problem Nedeni Giderilmesi
Havali alet işletme hazır ancak kanca (GTK 40) veyaşapkalı çivi (GSK 50) atılmıyor.	Bir kanca (GTK 40) veya bir şapkalı çivi (GSK 50) atma kanalı içinde sıkışmış durumda.	- Sıkışmayı giderin.(Bakınız: “Sıkışmaların çözülmesi”, sayfa 68)
	Magazin sürgüsünü11arızalı.	- Gerektiğinde magazin sürgüsünü11temizleyin ve yağlayın ve magazinin8kirlenmemesine dikkat edin.
	Magazin sürgüsünün yayı çok zayıf veya arızalı.	- Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
	Kullanılan çakma malzemesine müsaade yok. - Sadece orijinal aksesuar kullanın.Bu aletle sadece “Teknik veriler” tablosunda belirtilen çakma malzemesi (çivi, kanca vb.) kullanılabilir.
	Magazin8boş. - Magazini tekrar doldurun.	(Bakınız: “Magazinin doldurulması”, sayfa 67)
Kancalar (GTK 40) veya şapkalı civiler (GSK 50) çok ya-vaş ve çok düşük basınçla atılıyor.	Havali aletin anma basıncı çok düşük.	- Havali aletin besleme basıncını yükseltin. 8 bar’ın aşılmaması gerekir.
	Darbeleme parçası hasarlı. - Sadece Bosch tarafından tavsiye edilen yağları kullanın.(Bakınız: “Havali aletin yağlanması”, sayfa 68)
	Pistonun halka contası yıpranmış veya hasar görmüş.	- Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
	Tampon yıpranmış.	- Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
	Besleme hortumunun17uzunluğu ve çapı bu havali alete uy-gun değil.	- Doğru ölçülere sahip besleme hortumu kullanın.(Bakınız: “Teknik veriler”, sayfa 67)
	Besleme hortumu17kınlmış.	- Besleme hortumunu düzeltin.
Kancalar (GTK 40) veya şapkalı civiler (GSK 50) çok de-rine çakılıyor.	Havali aletin anma basıncı çok yüksek.	- Basıncı hava beslemesini düşürün. 5 bar’ın altına düşülme-melidir.
	Derinlik mesnedi çok derine ayarlanmış.	- Derinlik mesnedini istediginiz derinliğe ayarlayın.(Bakınız: “Derinlik mesnedinin ayarlanması”, sayfa 68)
	Tampon yıpranmış.	- Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
Kancalar (GTK 40) veya şapkalı civiler (GSK 50) yeterli derinlikte çakılmıyor.	Havali aletin anma basıncı çok düşük.	- Havali aletin besleme basıncını yükseltin. 8 bar’ın aşılmaması gerekir.
	Derinlik mesnedi çok yüksekfe ayarlı.	- Derinlik mesnedini istediginiz derinliğe ayarlayın.(Bakınız: “Derinlik mesnedinin ayarlanması”, sayfa 68)
	Besleme hortumunun17uzunluğu ve çapı bu havali alete uy-gun değil.	- Doğru ölçülere sahip besleme hortumu kullanın.(Bakınız: “Teknik veriler”, sayfa 67)
	Besleme hortumu17kınlmış.	- Besleme hortumunu düzeltin.
Havali alet kancaları (GTK 40) veya şapkalı civileri (GSK 50) atliyor veya uygulanan kuvvet çok fazla.	Kullanılan çakma malzemesine müsaade yok. - Sadece orijinal aksesuar kullanın.Bu aletle sadece “Teknik veriler” tablosunda belirtilen çakma malzemesi (çivi, kanca vb.) kullanılabilir.
	Magazin8doğru çalışmıyor.	- Gerektiğinde magazin sürgüsünü11temizleyin ve yağlayın ve magazinin8kirlenmemesine dikkat edin.
	Magazin sürgüsünün yayı çok zayıf veya arızalı.	- Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
	Pistonun halka contası yıpranmış veya hasar görmüş.	- Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
Kancalar (GTK 40) veya şapkalı civiler (GSK 50) atma kanalında sık sık sıkışıyor.	Kullanılan çakma malzemesine müsaade yok. - Sadece orijinal aksesuar kullanın.Bu aletle sadece “Teknik veriler” tablosunda belirtilen çakma malzemesi (çivi, kanca vb.) kullanılabilir.
		- Yetkili Bosch müşteri servisine başvurun.
Atılan kancalar (GTK 40) veya şapkalı civiler (GSK 50) eğik.	Darbeleme parçası hasarlı. - Yetkili Bosch müşteri servisine başvurun.Serviste parçayı değiştirin.
Normal çalışma hızına oranla daha hızlı çalışma hızında kancalar (GTK 40) veya şapkalı civiler (GSK 50) yeterli derinlikte çakılamıyor.	Besleme hortumunu iç çapı çok düşük.	- Doğru ölçülere sahip besleme hortumu kullanın.(Bakınız: “Teknik veriler”, sayfa 67)
	Kompresör hızlı çalışma temposuna uygun değil.	- Kendisine bağlı havalı alet sayısına ve çalışma hızına uygun bir kompresör kullanın.
AksesuarKalite aksesuar hakkında kapsamlı bilgiyi www.bos-ch-pt.com adresinden veya yetkili saticınızdan alabilirsiniz.Müşteri hizmeti ve uygulama danışmanlığıMüşteri hizmeti ürünüüzün onarım, bakım ve yedek par-çalarına ilişkin sorularınızı yanıtlandırır. Demonte görünüş-ler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:www.bosch-pt.com	Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili ak- sesuara ilişkin sorularınızda size memnuniyetle yardımcı olur.Lütfen bütün başvurularınızda veya yedek parça siparişleri-nizde aletinizin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.	TürkçeBosch San. ve Tic. A.S.Ahi Evran Cad. No:1 Kat:22Polaris Plaza80670 Maslak/IstanbulBosch Uzman Ekibi [phone]Işıklar LTD.ŞTİ.Kızılay Cad. No: 16/C SeyhanAdanaTel.: 0322 3599710Tel.: [phone]

Bosch Power Tools 1 609 92A 10X | (11.11.14)

70 | Polski

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 Iskitler

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

Inönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

Istanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

lzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

lzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündag Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Havalı alet, aksesuar ve ambalaj malzemesi çevre dostu yeniden değerlendirme işlemine tabi tutulmak zorundadır.

▶ Yağlama ve temizlik maddelerini çevre dostu bir şekilde tasfiye edin. Yasal hükümlere uyun.

Havalı aletiniz kullanım ömrünü tamalayınca lütfen onu bir Recycling merkezine gönderin veya yetkili salıcınıza geri verin.

Değişiklik haklarımız saklıdır.

Polski
