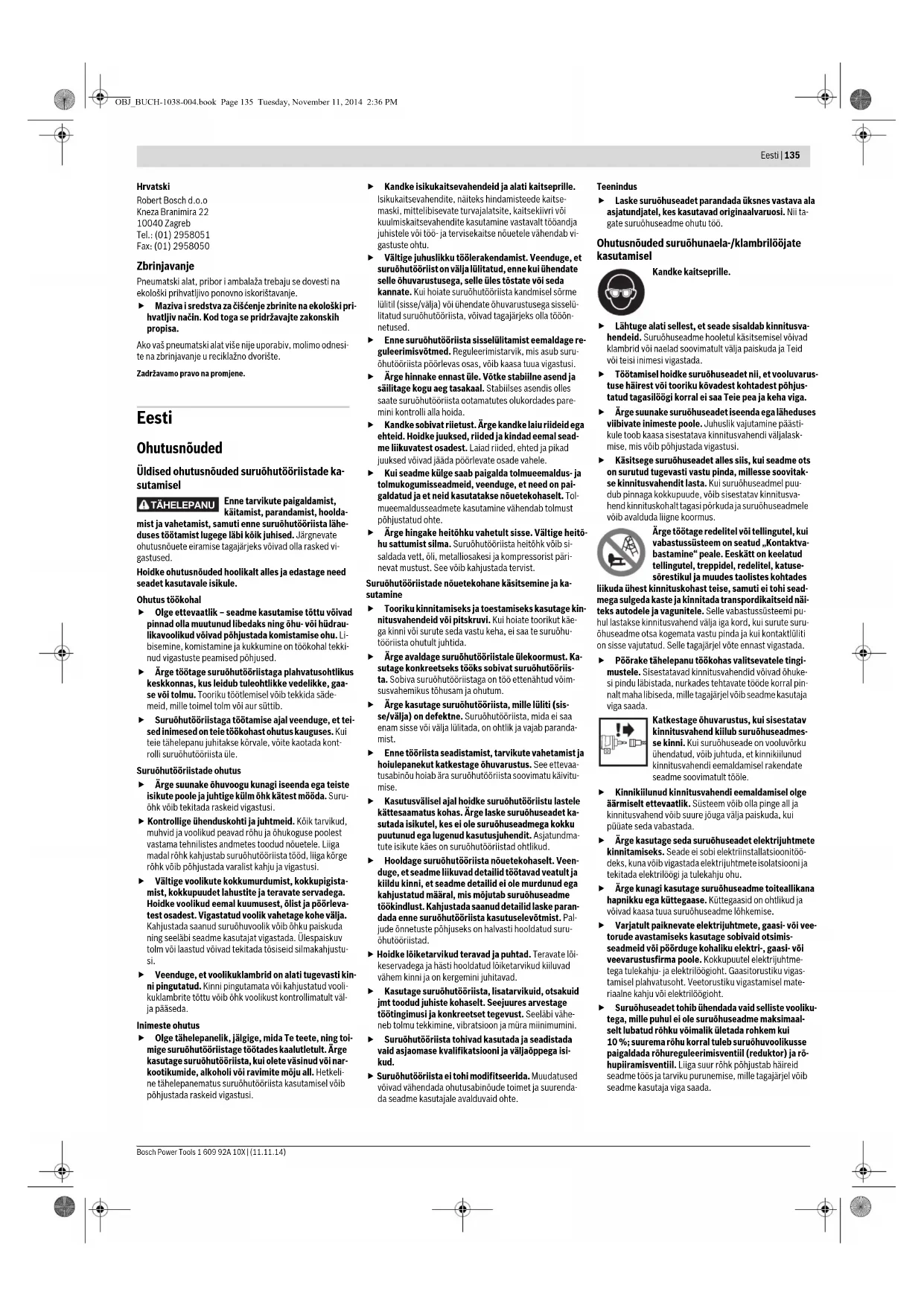

Eesti....Lehekülg 135

Üldised ohutusnõuded suruõhutööriistade kasutamisel

TÄHELEPANU

Enne tarvikute paigaldamist, käitamist, parandamist, hoolda-

mist ja vahetamist, samuti enne suruõhutööriista läheduses töötamist lugege läbi köik juhised. Järgnevate ohutusnõuete eiramise tagajärjeks võivad olla rasked vigastused.

Hoidke ohutusnõuded hoolikalt alles ja edastage need seadet kasutavale isikule.

Ohutus töökohal

• Olge ettevaatlik – seadme kasutamise tõttu võivad pinnad olla muutunud libedaks ning õhu- või hüdraulikavoolikud võivad põhjustada komistamise ohu. Li-bisemine, komistamine ja kukkumine on töökohal tekkinud vigastuste peamised põhjused.
• Ärge töötage suruöhutööriistaga plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Tooriku töötlemisel võib tekkida sädemeid, mille toimel tolm või aur süttib.
  Suruõhutööriistaga töötamise ajal veenduge, et teised inimesed on teie töökohast ohutus kauguses. Kui teie tähelepanu juhitakse körvale, võite kaotada kontrolli suruõhutööriista üle.

Suruõhutööriistade ohutus

- Ärge suunake öhuvoogu kunagi iseenda ega teiste isikute poole ja juhtige külm öhk kätest mööda. Suru-öhk vöib tekitada raskeid vigastusi.

▶ Kontrollige ühenduskohti ja juhtmeid. Kõik tarvikud, muhvid ja voolikud peavad rõhu ja õhukoguse poolest vastama tehnilistes andmetes toodud nõuetele. Liiga madal rõhk kahjustab suruõhutööriista tööd, liiga kõrge rõhk võib põhjustada varalist kahju ja vigastusi.

Vältige voolikute kokkumurdumist, kokkupigista-mist, kokkupuudet lahustite ja teravate servadega. Hoidke voolikud eemal kuumusest, ölist ja pöörleva-test osadest. Vigastatud voolik vahetage kohe välja. Kahjustada saanud suruõhuvoolik võib õhku paiskuda ning seeläbi seadme kasutajat vigastada. Ülespaiskuv tolm või laastud võivad tekitada tõsiseid silmakahjustusi.

▶ Veenduge, et voolikuklambrid on alati tugevasti kinni pingutatud. Kinni pingutamata või kahjustatud voolikuklambrite töttu võib öhk voolikust kontrollimatult välja pääseda.

Inimeste ohutus

Olge tähelepanelik, jälgige, mida Te teete, ning toimige suruõhutööriistage töötades kaalutletult. Ärge kasutage suruõhutööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite mõju all. Hetkeline tähelepanematus suruõhutööriista kasutamisel võib põhjustada raskeid vigastusi.

Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks hindamisteede kaitsemaski, mittelibisevale turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vastavalt tööandja juhistele või töö- ja tervisekaitse nõuetele vähendab vigastuste ohtu.
Vältige juhuslikku töülerakendamist. Veenduge, et suruöhutööriist on välja lülitatud, enne kui ühendate selle öhuvarustusega, selle üiles töstate vöi seda kannate. Kui hoiate suruöhutööriista kandmisel söme lülitil (sisse/välja) vöi ühendate öhuvarustusega sisselülitatud suruöhutööriista, vöivad tagajärjeks olla tööönnetused.
Enne suruõhutööriista sisselülitamist eemaldage reguleerimisvötmed. Reguleerimistarvik, mis asub suruõhutööriista pöörlevas osas, võib kaasa tuua vigastusi.
- Ärge hinnake ennast üle. Võtke stabilne asend ja säilitage kogu aeg tasakaal. Stabiilses asendis olles saate suruõhutööriista ootamatutes olukordades paremini kontrolli alla hoida.
Kandke sobivat riietust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, riided ja kindad eemal seadme liikuvatest osadest. Laiad riided, ehted ja pikad juuksed võivad jääda pöörlevate osade vahele.
Kui seadme külge saab paigalda tolmueemaldus- ja tolmukogumisseadmeid, veenduge, et need on paigaldatud ja et neid kasutatakse nõuetekohaselt. Tolmueemaldusseadmete kasutamine vähendab tolmust põhjustatud ohte.
- Ärge hingake heitõhku vahetult sisse. Vältige heitõhu sattumist silma. Suruõhutööriista heitõhk võib si-saldada vett, öli, metalliosakesi ja kompressorist pä-rinevat mustust. See võib kahjustada tervist.

Suruõhutööriistade nõuetekohane käsitsemine ja kasutamine

▶ Tooriku kinnitamiseks ja toestamiseks kasutage kinnitusvahendeid või pitskruvi. Kui hoiate toorikut käega kinni või surute seda vastu keha, ei saa te suruõhutööriista ohutult juhtida.
- Ärge avaldage suruõhutööriistale ülekoormust. Kasutage konkreetseks tööks sobivat suruõhutööriista. Sobiva suruõhutööriistaga on töö ettenähtud võimsusvahemikus tõhusam ja ohutum.
- Ärge kasutage suruõhutööriista, mille lüliti (sisse/välja) on defektne. Suruõhutööriista, mida ei saa enam sisse või välja lülitada, on ohtlik ja vajab paranda-mist.
Enne tööriista seadistamist, tarvikute vahetamist ja hoiulepanekut katkestage öhuvarustus. See ettevaatusabinõu hoiab ära suruõhutööriista soovimatu käivitumise.
Kasutusvälisel ajal hoidke suruõhutööriistu lastele kättesaamatus kohas. Ärge laske suruõhuseadet kasutada isikutel, kes ei ole suruõhuseadmega kokku puutunud ega lugenud kasutusjuhendit. Asjatundmatute isikute käes on suruõhutööriistad ohtlikud.
Hooldage suruõhutööriista nõuetekohaselt. Veenduge, et seadme liikuvad detailid töötavad veatult ja kiildu kinni, et seadme detailid ei ole murdunud ega kahjustatud määral, mis mõjutab suruõhuseadme töökindlust. Kahjustada saanud detailid laske parandada enne suruõhutööriista kasutuselevõtmist. Paljude önnetuste põhjuseks on halvasti hooldatud suruõhutööriistad.
▶ Hoidke löiketarvikud teravad ja puhtad. Teravate löikeservadega ja hästi hooldatud löiketarvikud kiiluvad vähem kinni ja on kergemini juhitavad.
▶ Kasutage suruõhutööriista, lisatarvikuid, otsakuid jmt toodud juhiste kohaselt. Seejuures arvestage töötingimusi ja konkreetset tegevust. Seeläbi vähe- neb tolmu tekkimine, vibratsioon ja müra miinimumini.
- Suruõhutööriista tohivad kasutada ja seadistada vaid asjaomase kvalifikatsiooni ja väljaõppega isikud.
▶ Suruõhutööriista ei tohi modifitseerida. Muudatused võivad vähendada ohutusabinõude toimet ja suurenda-da seadme kasutajale avalduvaid ohte.

Teenindus

Laske suruõhuseadet parandada üksnes vastava ala asjatundjatel, kes kasutavad originaalvaruosi. Nii tagate suruõhuseadme ohutu töö.

Ohutusnõuded suruõhunaela-/klambrilööjate kasutamisel

Kandke kaitseprille.

Lähtuge alati sellest, et seade sisaldab kinnitusvahendeid. Suruõhuseadme hooleul käsitsemisel võivad klambrid või naelad soovimatult välja paiskuda ja Teid või teisi inimesi vigastada.
Töötamisel hoidke suruõhuseadet nii, et vooluvarustuse häirest või tooriku kõvadest kohtadest põhjustatud tagasilöögi korral ei saa Teie pea ja keha viga.
- Ärge suunake suruöhuseadet iseenda ega läheduses viibivate inimeste poole. Juhuslik vajutamine päästikule toob kaasa sisestatava kinnitusvahendi väljalaskmise, mis võib põhjustada vigastusi.
Käsitsege suruöhuseadet alles siis, kui seadme ots on surutud tugevasti vastu pinda, millesse soovitakse kinnitusvahendit lasta. Kui suruöhuseadmel puudub pinnaga kokkupuude, võib sisestatav kinnitusvahend kinnituskohalt tagasi põrkuda ja suruöhuseadmele võib avalduda liigne koormus.

Ärge töötage redelitel või tellingutel, kui vabastussüsteem on seatud „Kontaktvabastamine“ peale. Eeskätt on keelatud tellingutel, treppidel, redelitel, katuse-sörestikul ja muudes taolistes kohtades

liikuda ühest kinnituskohast teise, samuti ei tohi seadmega sulgeda kaste ja kinnitada transpordikaitseid näiteks autodele ja vagunitele. Selle vabastussüsteemi puhul lastakse kinnitusvahend välja iga kord, kui surute suruöhuseadme otsa kogemata vastu pinda ja kui kontaktlüliti on sisse vajutatud. Selle tagajärjel väte ennast vigastada.

Pöörake tähelepanu töökohas valitsevatele tingimustele. Sisestatavad kinnitusvahendid võivad õhukesi pindu läbistada, nurkades tehtavate tööde korral pinnalt maha libiseda, mille tagajärjel võib seadme kasutaja viga saada.

Katkestage öhuvarustus, kui sisestatav kinnitusvahend kiilub suruöhuseadmesse kinni. Kui suruöhuseade on vooluvörku ühendatud, vöib juhtuda, et kinnikiilunud kinnitusvahendi eemaldamisel rakendate seadme soovimatult tööle.

Kinnikiilunud kinnitusvahendi eemaldamisel olge äärmiselt ettevaatlik. Süsteem võib olla pinge all ja kinnitusvahend võib suure jõuga välja paiskuda, kui püüate seda vabastada.
- Ärge kasutage seda suruõhuseadet elektrijuhtmete kinnitamiseks. Seade ei sobi elektriinstallatsioonitöödeks, kuna võib vigastada elektrijuhtmete isolatsiooni ja tekitada elektrilöögi ja tulekahju ohu.
- Ärge kunagi kasutage suruõhuseadme toiteallikana hapnikku ega küttegaase. Küttegaasid on ohtlikud ja võivad kaasa tuua suruõhuseadme lõhkemise.
Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimis-seadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmete- tega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Suruõhuseadet tohib ühendada vaid selliste voolikutega, mille puhul ei ole suruõhuseadme maksimaalselt lubatud rõhku võimalik ületada rohkem kui 10 %; suurema rõhu korral tuleb suruõhuvoolikusse paigaldada rõhureguleerimisventiil (reduktor) ja rõhupiiramisventiil. Liiga suur rõhk põhjustab häireid seadme töös ja tarviku purunemise, mille tagajärjel võib seadme kasutaja viga saada.

136 | Eesti

Seadme ja selle funktsioonide kirjel- dus

Kõlk ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilõök, tulekahju ja/või rasked vigastused.

Nõuetekohane kasutamine

Suruõhuseade on ette nähtud kinnitustöödeks katusekivide paigaldamisel, sulundlaudade, plaatide, ääriste, seinaja laeelementide, puitfassaadide, aluste, puittarade, müra tökkeseinte ja kastide valmistamisel.

Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt).

Seadme osad

Suruõhuseadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

1 Pinnakaitse
2 Kontaktlüliti
3 Sügavuspiiriku seadistamise regulaator
4 Öhu väljalaskeava koos reguleeritava jääköhuklapiga
5 Käepide
6 Öhuliitmik
7 Salve liuguri tökis (GTK 40)

8 Salv

9 Vabastussüsteemi ümberlüliti

10 Päästik

11 Salve lükkur (GTK 40)

12 Lukustushoob löögikanali avamiseks/sulgemiseks (GTK 40)

13 Seadme ninaosa

14 Salve tökis (GSK 50)

15 Täitmisindikaator (GSK 50)

17 Juurdetuleva õhu voolik

18 Klambrilint ^A

19 Naelalint*

20 Salve siinid (GSK 50)

21 Löögimatriits

'Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud vöi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu lelate mele lisatarvikute kataloogist.

Andmed müra/vibratsiooni kohta

Müratase määratud kooskõlas standardiga EN 12549.

Suruõhutööriista A-korrigeeritud müratase on üldjuhul: Helirohu tase 96 dB(A); helivoimsuse tase 110 dB(A).

Mootemaaramnatus K-S DB Kasutage kuulmiskaitseva

Kasutage kuulmiskaitsevahendeid!

Vibratsioonitase a h ja möötemääramatus K, kindlaks tehtud kooskõlas standardiga EN ISO 20643: a h < 2,5 m/š, K = 1,5 m/š.

Vastavus normidele

Kinnitame ainuvastutajatena, et punktis „Tehnilised andmed“ kirjeldatud toode vastab köikidele direktiivi

2006/42/EU ja selle muudetud redaktsioonide asjakohas tele sätetele ning on kooskõlas järgmiste standarditega: EN 792-13.

Tehniline toimik (2006/42/EÜ) saadaval:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Helmut Heinzelmann

Suruõhuklambrilõõja		GTK 40	GSK 50
Tootenumber		3601D91G..3601D91D..
Lõögijõud
6,3 baari juures (91 psi)	Nm 18,4 17,8
Vabastussüsteemid
- Üksiklöögi vabastamine		●	●
- Kontaktvabastamine		●	●
Sisestatav kinnitusvahend
- Tüüp		Klambrilint	NaelalintViimistlusnaelad
- Pikkus	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- Läbimõõt	mm	1,2	1,2
Salve max maht		100	100
MootoriõliSAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
Siseruumala	ml	196,5	200
Max töörõhk	bar 5-8	5-8
Ühenduskeere	"	14	14
Sissetuleva õhu voolik	bar
- Max töörõhk 20 °C juures		10	10
- Vooliku siseava laius	"	14	14
- Vooliku max pikkus	m	30	30
Öhukulu ühe kinnitusvahendi sisestamisel
6,8 baari juures (100 psi)	l	0,71	0,69
Mõõtmed
- Kõrgus	mm	246	251
- Laius	mm	60	60
- Pikkus	mm	272	260
Kaal EPTA-Procedure 01/2003 järgi	kg 1,14 1,14

Montaž

Ohuvarustusega ühendamine (vt joonist A)

Veenduge, et suruõhuüksuse rõhk ei ole suurem kui suruõhuseadme suurim lubatud nimirõhk. Kõigepealt reguleeri-ge välja minimaalne rõhk (vt „Tehnilised andmed“).

Kahtluse korral kontrollige sisselülitatud tööriista röhku öhu sisselaskeava juures manomeetriga.

Maksimaalse võimsuse tagamiseks tuleb kinni pidada sissetuleva õhu vooliku 17 (ühenduskeere, maksimaalne töörõhk, vooliku siselaius, vooliku maksimaalne pikkus; vt „Tehnilised andmed“) suhtes kehtivatest parameetritest.

Suruõhk peab olema vaba võörkehadest ja niiskusest, et kaitsta suruõhuseadet kahjustuste, määrdumise ja rooste tekke eest.

Kõik armatuurid, ühendusjuhtmed ja voolikud peavad olema rõhu ja vajaliku õhukoguse jaoks kohandatud.

Vältige juhtmete kokkupigistamist, kokkukäänamist ja rebimist!

Öhuvarustuse ühendamine suruöhuseadmega

• Tühjendagesalv 8. (vt „Salve tühjendamine“, lk 137)
  Vastasel korral esineb järgmistel tööetappidel oht, et kinnitusvahend lastakse välja, kui suruõhuseadme sise-detailid ei ole pärast parandus- või hooldustöid või transporti algasendis.
• Uhendage õhuliitmik 6 sissetuleva õhu voolikuga 17, mis on varustatud kiirkinnituva muhviga 16.
  – Kontrollige, kas seade töötab veatult; selleks suruge su- ruöhuseadme ninaosa 13 või kummiga kaetud pinnakait- se 1 vastu puitklotsi ja vajutage paar korda päästikule.

Salve täitmine

Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut

katkestage õhuvarustus. See ettevaatus- abinõu hoiab ära suruõhuseadme soovima- tu käivitumise.

Kasutage ainult Boschi originaaltarvikuid (vt „Tehnilised andmed“). Suruõhuseadme täppisdetailid nagu salv, ninaosa ja lõögikanal on kohandatud Boschi klambrite, naelte ja tihvtidega. Teised tootjad kasutavad teistsuguse kvaliteediga terast ja teiste möõtmetega detaile.

Teiste tootjate kinnitusvahendite kasutamine võib suruõhuseadel kahjustada ja tuua kaasa vigastuste ohu.

Hoidke suruõhuseadet salve täitmise ajal nii, et seadme ni-naosa 13 ei ole suunatud ei Teie enda ega teiste inimeste poole.

Eesti|137

GTK 40 (vt jooniseid B1-B2)

- Tömmake salve liugurit 11 tagasi seni, kuni salve liuguri tökise 7 nupp täielikult kohale fikseerub.

- Vajaduse korral puhastage ja määrige salve liugurit 11 ja veenduge, et salv 8 ei ole määrdunud.

- Tömmake sobiv klambrilint 18 salve 8 peale. Klambripead peavad jääma täies ulatuses salve pinnale ja klambrilinti peab saama salves kergesti edasi-tagasi lükata.

- Viige salve liugur ettevaatlikult ette, kuni see puudutab klambrilinti.

Märkus: Ärge laske salve liuguril juhitamatult tagasi hūpata. Vastasel korral võib salve liugur viga saada, samuti võivad Teie sõrmed jääda liuguri vahele.

GSK 50 (vt jooniseid C1-C2)

- Vajutage salve tökisele 14 ja tömmake samal ajal salv 8 löpuni taha.

– Vajaduse korral puhastage ja määrige salve siini 20.

- Asetage sisse sobiv naelalint 19.

Naelte otsad peavad seejuures võimaluse korral puudutama salve siini 20.

- Lükake naelalint salves täiesti ette.

- Lükake salv sisse, kuni salve tõkis 14 uuesti kohale fik-seerub.

Täitke salv, kuni täitmisindikaatori punased jooned 15 on poolenisti nähtavad.

Kasutamine

Vabastussüsteemid

Suruõhuseadet saab kasutada kahe erineva vabastussüs- teemiga:

- Üksiklöögi vabastamine

Selle vabastussüsteemi puhul tuleb köigepealt suruda kontaktlüliti 2 tugevasti vastu pinda. Kinnitusvahend lastakse välja alles siis, kui vajutate päästikule 10. Järgmist kinnitusvahendit saab välja lasta vaid siis, kui päästik ja kontaktlüliti on eelnevalt viidud tagasi algasendisse.

Kontaktyabastamine

Selle vabastussüsteemi puhul tuleb köigepealt vajutada päästikule 10. Kinnitusvahend lastakse välja siis, kui sissevajutatud päästikuga seadme kontaktülüiti 2 surutakse tugevasti vastu pinda.

Sellega saavutatakse suurem töökiirus.

Vabastussüsteemi saab reguleerida lülitist 9.

Kasutuselevött

Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage öhuvarustus. See ettevaatus abinõu hoibä ära suruõhuseadme soovima tu käivitumise.

Töötamine üksiklöögi vabastamise süsteemiga (vt joonist D)

Vajutage lūliti 9 sisse ja lükake seda samal ajal alumisse asendisse, kuni see uuesti fikseerub.

Seadistatud on vabastussüsteem „Üksiklöögi vabastamine“.

- Seejärel vabastage ümberlüliti 9 uuesti.

- Suruge seadme ninaosa 13 või kummiga kaetud pinnakaitset 1 tugevasti vastu toorikut seni, kuni kontaktlüliti 2 on täiesti sisse vajutatud.

- Seejärel vajutage korraks päästikule 10 ja vabastage see siis.

Seejuures lastakse välja klamber (GTK 40) või viimist-lusnael (GSK 50).

– Laske suruõhuseadmelt pinnalt tagasi põrgata.

– Järgmise naela sisselöömiseks eemaldage suruõhuseade pinnalt ja asetage see kohta, kuhu soovite järgmist naela sisse lüüa.

Töötamine kontaktvabastussüsteemiga (vt joonist E)

- Vajutage lüliti 9 sisse ja lükake seda samal ajal ülemisse asendisse, kuni see uuesti fikseerub.

Seadistatud on vabastussüsteem „Kontaktvabastamine“.

• Seejärel vabastage ümberlüliti 9 uuesti.
• Vajutage päästik 10 sisse ja hoidke seda sees.
• Suruge seadme ninaosa 13 või kummiga kaetud pinnakaitset 1 tugevasti vastu toorikut seni, kuni kontaktlüliti 2 on täiesti sisse vajutatud. Seejuures lastakse välja klamber (GTK 40) või viimistlusnael (GSK 50).
  – Laske suruõhuseadmelt pinnalt tagasi põrgata.
  – Järgmise naela sisselöömiseks eemaldage suruõhuseade pinnalt ja asetage see kohta, kuhu soovite järgmist naela sisse lüüa.
• Tõstke suruõhuseade uuesti järgmisse kohta ning sel viisil laske seadmega sisse kõik naelad kogu pinna ulatuses. Iga kord, kui surute suruõhuseadme vastu pinda ja kui kontaktlüliti on sisse vajutatud, lastakse välja klamber (GTK 40) või viimistlusnael (GSK 50).
• Kui soovitud arv klambreid (GTK 40) või viimistlusnaelu (GSK 50) on sisse lõõdud, vabastage päästik 10.

Tööjuhised

Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage öhuvarustus. See ettevaatusabinöu hoiab ära suruöhuseadme soovimatu käivitumise.

Iga kord enne töö alustamist kontrollige turvaseadiste ja lülitite veatut toimimist ning köikide kruvide ja mutrite kindlalt kinnitumist.

Ühendage suruõhuseade, mis on defektne või ei tööta veatult, suruõhuvarustusest kohe lahti ja võtke ühendust Boschi volitatud remonditöökojaga.

Ärge modifitseerige suruõhuseadet mingil viisil. Ärge eemaldage ega blokeerige suruõhuseadme osi, näiteks kontaktlülitit.

Ärge tehke „kiireloomulisi parandustöid“ ebasobivate vahenditega. Suruõhuseadet tuleb järjepidevalt ja asjatundlikult hooldada (vt „Hooldus ja puhastus“, Ik 138).

Ärge kahjustage suruõhuseadet mingil viisil, keelatud on järgmised tegevused:

• seadme graveerimine,
• ümberehitus, mida tootja ei ole ette näinud,
• kõvast materjalist, nt terasest, valmistatud šabloonide kinnitamine,
• pôrandale kukkuda laskmine või seadme vedamine mööda pôrandat.
• käsitsemine haamrina,
• jõu rakendamine mis tahes viisil.

Tehke kindlaks, mis asub selle pinna all või taga, millesse soovite naela sisse lüüa. Ärge lööge klambreid (GTK 40) või viimistlusnaelu (GSK 50) seintesse, lagedesse või põrandatesse, mille taga on inimesed. Kinnitusvahendid võivad pinna läbistada ja inimesi vigastada.

Ärge lööge klambreid (GTK 40) või viimistlusnaelu (GSK 50) olemasolevatesse kinnitusvahenditesse. Seejuures võib kinnitusvahend deformeeruda, kinnitusvahendid võivad omavahel kinni kiiluda, suruõhuseadet ei ole enam võimalik kontrolli all hoida.

Kui suruõhuseadet kasutatakse madalal temperatuuril, lähevad esimesed klambrid (GTK 40) või viimistlusnaelad (GSK 50) sisse tavalisest aeglasemalt. Kui suruõhuseade on töötades soojenenud, töötab see taas tavakiirusel.

Vältige tühilaske, et vähendada lõögimatriitsi kulumist.

Pikemate töökatkestuste järel ja pärast töö löppu lahutage suruöhuseade öhuvarustusest ja tühjendage salv.

Salve tühjendamine

GTK 40

• Tömmake salve liugurit 11 tagasi seni, kuni salve liuguri tökise 7 nupp täielikult kohale fikseerub.
• E e m a l d a g e k l a m b r i l i n t 18.
• Tömmake salve liugurit 11 kergelt tagasi ja suruge salve liuguri tökise 7 nuppu sissepoole.
• Viige salve liugur ettevaatlikult ette, kuni see puudutab salve esiosa.

Märkus: Ärge laske salve liuguril juhitamatult tagasi hüpata. Vastasel korral vöib salve liugur viga saada, samuti vöivad Teie sörmed jääda liuguri vahele.

GSK 50

• Vajutage salve tõkisele 14 ja tömmake samal ajal salv 8 lõpuni taha.
• Eemaldage naelalindid 19.
• Lükake salv sisse, kuni salve tōkis 14 uuesti kohale fik-seerub.

Sügavuspiiriku seadistamine (vt joonist F)

Klambrite (GTK 40) või lamepeaga naelte (GSK 50) sisse löömise sügavust saab regulaatoriga 3 reguleerida.

- Naelad lastakse liiga sügavale:

sisselaskmissügavuse vähendamiseks keerake regulaatorit 3 vastupäeva. või

Naelad ei lähe piisavalt sügavale:

sisselaskmissügavuse suurendamiseks keerake regulaatorit 3 pääripäeva.

• Täitke salv uuesti.
  (vt „Salve täitmine“, Ik 136)
• Veenduge reguleeritud sissetungimissügavuse sobivuses proovipinnal. Vajaduse korral korrake tööoperatsioone.

Kinnikiilunud naelte vabastamine

Üksikud klambrid (GTK 40) või viimistlusnaelad (GSK 50) võivad lõögikanalisse kinni kiiluda. Kui seda peaks juhtuma tihti, põörduge Boschi volitatud remonditõökotta.

Märkus: Kui pärast kinnikiilunud naela eemaldamist ei liigu lõõgimatriits enam tagasi, põörduge Boschi volitatud re-monditöökotta.

GTK 40 (vt jooniseid G1-G3)

• Tühjendagesalv 8. (vt „Salve tühjendamine“, Ik 137)
• Suruge lukustushoob 12 alla, nii et lõögikanalit on võimalik avada.
• Eemaldage kinnikiilunud klamber. Vajaduse korral kasutage selleks tange.
• Kui löögimatriits 21 on välja liikunud, lükake see määritud kruvikeeraja või mõne muu sobiva määritud esemega tagasi kolvi.
• Määrige löögikanalit 2–3 tilga mootoriöliga (SAE 10 või SAE 20).
• Sulgege lõögikanal, asetage lukustushoova 12 kaar lõö gikanali riputi külge ja suruge lukustushoob seejärel uuesti üles.
• Täitke salv uuesti.

GSK 50 (vt joonist H)

• Hoidke salv avatuna ja eemaldage kinnikiilunud viimist-
  lusnael. Vajaduse korral kasutage selleks tange.
• Kui löögimatriits 21 on välja liikunud, lükake see määritud kruvikeeraja või mõne muu sobiva määritud esemega tagasi kolvi.
• Määrige löögikanalit 2–3 tilga mootoriöliga (SAE 10 või SAE 20).
• Täitke salv uuesti.

(vt „Salve täitmine“, lk 136)

Pinnakaitse vahetamine (vt joonist I)

Pinnakaitse 1, mis on kontaktlüliti 2 peal, kaitseb pinda ajal, mil suruõhuseadet naela sisselöömiseks öigesse asendisse seatakse.

Pinnakaitset saab eemaldada ja välja vahetada.

- Tömmake pinnakaitse kontaktlüliti pealt ära.

- Lükake uus pinnakaitse kontaktlüliti peale.

GSK 50: Selle suruõhuseadme puhul saab varukaitset hoida salve 8 all. Selleks asetage pinnakaitse hoidikusse 22.

Reguleeritav öhuväljalaskeklapp (vt joonist J)

Öhu väljumisava küljes oleva väljalaskeklapi 4 abil saate suunata heitõhku endast või pinnast eemale.

138 | Eesti

Transport ja säilitamine

Transportimiseks ühendage suruõhuseade öhuvarustuse küljest lahti, seda eeskätt juhul, kui kasutate redelit või kui transportimisel on Teie keha ebatavalises asendis.

Kandmisel hoidke suruõhuseadet vaid käepidemest 5 ning päästik 10 ei tohi olla sisse vajutatud.

Kasutusvälisel ajal peab suruõhuseade olema õhuvarustu- sest lahti ühendatud, seadet tuleb hoida kuivas ja soojas kohas.

Kui Te seadet pikemat aega ei kasuta, määrige terasest detaile vähese öliga. See hoiab ära rooste tekke.

Hooldus ja teenindus

Hooldus ja puhastus

Enne seadme seadistamist, tarvikute vahetust ja seadme käestpanekut katkestage öhuvarustus. See ettevaatus-abinõu hoiab ära suruõhuseadme soovimatu käivitumise.

▶ Hooldus- ja parandustöid laske teha üksnes kvalifit-seeritud tehnikutel. Nii tagate suruõhuseadme ohutu töö.

Boschi volitatud parandustöökojas tehakse need tööd kiiresti ja usaldusväärselt.

Suruõhuseadme määrimine (vt joonist K)

Kui suruõhuseade ei ole ühendatud hooldusüksusega, tu- leb seda regulaarselt määrida:

- Väheintensiivse kasutamise korral 1x päevas. - Intensiivse kasutamise korral 2x päevas.

Tilgutage 2–3 tilka määret öhuliitmikku 6.Ärge kasutage määret liiga suures koguses, sest see koguneb seadmesse ja väljub uuesti öhu väljalaskeava 4 kaudu.

Kasutage Boschi soovitatud määrdeaineid.

- Mineraalne mootoriõli SAE 10 (kasutamiseks juhul, kui ümbritseva keskkonna temperatuur on väga madal)

- Mineraalne mootorioli SAE 20

Määrdeained ja puhastusvahendid utiliseerige keskkonda säästval viisil. Järgige kasutusriigis kehtivaid nõudeid.

Korrashoid

Hoidke öhu väljalaskeava 4, kontaktlüliti 2 ja päästik 10 alati puhtad ja vabad võõrkehadest (tolm, laastud, liiv jmt).

Puhastage salv 8. Eemaldage plast- või puitlaastud, mis võivad töötamise ajal salve koguneda.

Puhastage suruõhuseadet regulaarselt suruõhuga.

Abinōu Pōhjendus Teostus

Puhastage regulaarselt jääköhufiltrit.	Hoiab ära mustuse ja niiskuse kogunemise suruöhuseadmesse.	- Avage väljaskeventiil.
Hoidke määrdeplokk alati täidetuna.	Tagab suruöhuseadme pideva ölitamise. - Tätke määrdeplokk soovitatud määrdevahenditega.(vt „Suruöhuseadme määrimine“, Ik 138)
Puhastage salve 8 ja salve liugurit 11.	Hoiab ära klambri (GTK 40) või viimistlusnaela (GSK 50) kinnikiillumise.	- Puhastage salve/salve liuguri mehhanismi iga päev suruöhuga.
Tagage kontaktlüliti 2 nõuetekohane toimimine.	Aitab kaasa tööohutuse ja suruöhuseadme efektiivse kasutamise tagamisele.	- Puhastage kontaktlüliti mehhanismi iga päev suruöhuga.
Määrige suruöhuseadet.	Vähendab suruöhuseadme kulumist.	- Tilgutage 2 – 3 tilka määret õhuliitmikku 6.(vt „Suruöhuseadme määrimine“, Ik 138)
Tühjendage kompressor.	Hoiab ära mustuse ja niiskuse kogunemise suruöhuseadmesse.	- Avage kompressori paagi väljaskeventiil.

Häirete körvaldamine

Probleem Põhjus Vea kõrvaldamine
Suruõhuseade on tõõvalmis, kuid klambreid (GTK 40) või viimistlusnaelu (GSK 50) välja ei lase.	Klamber (GTK 40) või viimistlusnael (GSK 50) on lõögikanalis-se kinni kiilunud.	- Eemaldage kinnikiildunud nael.(vt „Kinnikiilunud naelte vabastamine“, lk 137)
	Salve liugur 11 on defektne.	- Vajaduse korral puhastage ja määrige salve liugurit 11 ja veen-duge, et salv 8 ei ole määrdunud.
	Salve liuguri vedru on liiga nõrk või defektne.	- Võtke ühendust Boschi volitatud remonditõökojaga.Laske detail seal välja vahetada.
	Kasutatud ei ole nõuetekohaseid kinnitusvahendeid.	- Kasutage üksnes originaaltarvikuid.Kasutada tohib üksnes tabelis „Tehnilised andmed“ loetletud kinnitusvahendeid (naelu, klambreid jmt).
	Salv 8 on tühi.	- Taitke salv uuesti.(vt „Salve täitmine“, lk 136)
Klambrid (GTK 40) või viimistlusnaelad (GSK 50) las-takse välja liiga aeglaselt ja liiga väikese survega.	Suruõhuvarustuse nimirõhk on liiga madal.	- Suurendage suruõhu lisandumist. Rõhk ei tohi seejuures olla suurem kui 8 baari.
	Lõögimatriits on kahjustatud.	- Kasutage Boschi soovitatud määrdeaineid.(vt „Suruõhuseadme määrimine“, lk 138)
	Kolvi tihend on kulunud või kahjustatud.	- Võtke ühendust Boschi volitatud remonditõökojaga.Laske detail seal välja vahetada.
	Puhver on kulunud.	- Võtke ühendust Boschi volitatud remonditõökojaga.Laske detail seal välja vahetada.
	Sissetuleva õhu vooliku 17 pikkus ja läbimõõt ei sobi selle su- ruõhuseadmega.	- Kasutage õigete mõõtmetega sissetuleva õhu voolikut.(vt „Tehnilised andmed“, lk 137)
	Sissetuleva õhu voolik 17 on keerdus.	- Tõmmake sissetuleva õhu voolik sirgeks.
Klambrid (GTK 40) või viimistlusnaelad (GSK 50) lüüakse liiga sügavale.	Suruõhuvarustuse nimirõhk on liiga kõrge.	- Vähendage suruõhu lisandumist. Rõhk ei tohi seejuures olla madalam kui 5 baari.
	Sügavuspiirik on seatud liiga madalale.	- Seadke sügavuspiirik soovitud sügavusele.(vt „Sügavuspiiriku seadistamine“, lk 137)
	Puhver on kulunud.	- Võtke ühendust Boschi volitatud remonditõökojaga.Laske detail seal välja vahetada.
Klambrid (GTK 40) või viimistlusnaelad (GSK 50) ei lä-he piisavalt sügavale.	Suruõhuvarustuse nimirõhk on liiga madal.	- Suurendage suruõhu lisandumist. Rõhk ei tohi seejuures olla suurem kui 8 baari.
	Sügavuspiirik on seatud liiga kõrgele.	- Seadke sügavuspiirik soovitud sügavusele.(vt „Sügavuspiiriku seadistamine“, lk 137)
	Sissetuleva õhu vooliku 17 pikkus ja läbimõõt ei sobi selle su- ruõhuseadmega.	- Kasutage õigete mõõtmetega sissetuleva õhu voolikut.(vt „Tehnilised andmed“, lk 137)
	Sissetuleva õhu voolik 17on keerdus.	- Tõmmake sissetuleva õhu voolik sirgeks.

Latviešu | 139

Probleem Pöhjus Vea körvaldamine

Suruõhuseade jätab klambreid (GTK 40) või viimistlusnaelu (GSK 50) vahele või on etteandmine liiga aeglane.	Kasutatud ei ole nõuetekohaseid kinnitusvahendeid.	- Kasutage üksnes originaaltarvikuid.Kasutada tohib üksnes tabelis „Tehnilised andmed" loetletud kinnitusvahendeid (naelu, klambreid jmt).
	Salv 8 ei tööta õigesti.	- Vajaduse korral puhastage ja määrige salve liugurit 11 ja veenduge, et salv 8 ei ole mäårdunud.
	Salve liuguri vedru on liiga nõrk või defektne.	- Võtke ühendust Boschi volitatud remonditöökojaga.Laske detail seal välja vahetada.
	Kolvi tihend on kulunud või kahjustatud.	- Võtke ühendust Boschi volitatud remonditöökojaga.Laske detail seal välja vahetada.
Klambrid (GTK 40) või viimistlusnaelad (GSK 50) killuvad tihti lõögikanalisse kinni.	Kasutatud ei ole nõuetekohaseid kinnitusvahendeid.	- Kasutage üksnes originaaltarvikuid.Kasutada tohib üksnes tabelis „Tehnilised andmed" loetletud kinnitusvahendeid (naelu, klambreid jmt).
		- Võtke ühendust Boschi volitatud remonditöökojaga.
Sisselöödud klambrid (GTK 40) või viimistlusnaelad (GSK 50) on köverad.	Lõögimatriits on kahjustatud. - Võtke ühendust Boschi volitatud remonditöökojaga.Laske detail seal välja vahetada.
Erinevalt tavalise töökiirusega töötamisest ei lähe klambrid (GTK 40) või viimistlusnaelad (GSK 50) suure töökiirusega töötamisel piisavalt sügavale.	Sissetuleva õhu vooliku siseläbimõõt on liiga väike.	- Kasutage õigete möõtmetega sissetuleva õhu voolikut.(vt. „Tehnilised andmed“, Ik 137)
	Kompressor ei sobi töötamiseks suurel töökiirusel.	- Kasutage kompressorit, mis on külgeühendatud suruõhusead-mete ja töökiiruse jaoks piisavalt võimas.

Lisatarvikud

Täieliku teabe lisatarvikute kohta saate Internetist aadressidel www.bosch-pt.com või edasimüüjalt.

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse ning varuosade kohta esitatud küsimustele. Joonised ja teabe varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad osutavad Teile toodete ja tarvikute küsi-mustes meeleldi abi.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära suruöhuseadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Kasutuskõlbmatuks muutunud seadmete käit-lus

Suruõhuseade, lisatarvikud ja pakend tuleks suunata kesk-konnasõbralikku taaskasutussüsteemi.

Määrdeained ja puhastusvahendid utiliseerige keskkonda säästval viisil. Järgige kasutusriigis kehtivaid nõudeid.

Kui suruõhuseade on kasutusressursi ammendanud, toimetage see ümbertöötluskeskusse või tagastage Boschi volitatud edasimüüjale.

Tootja jätab endale öiguse muudatuste tegemiseks.

Latviešu

Drošibas noteikumi
