HASZNÁLATI ÚTMUTATÓ GSK 50 Professional BOSCH

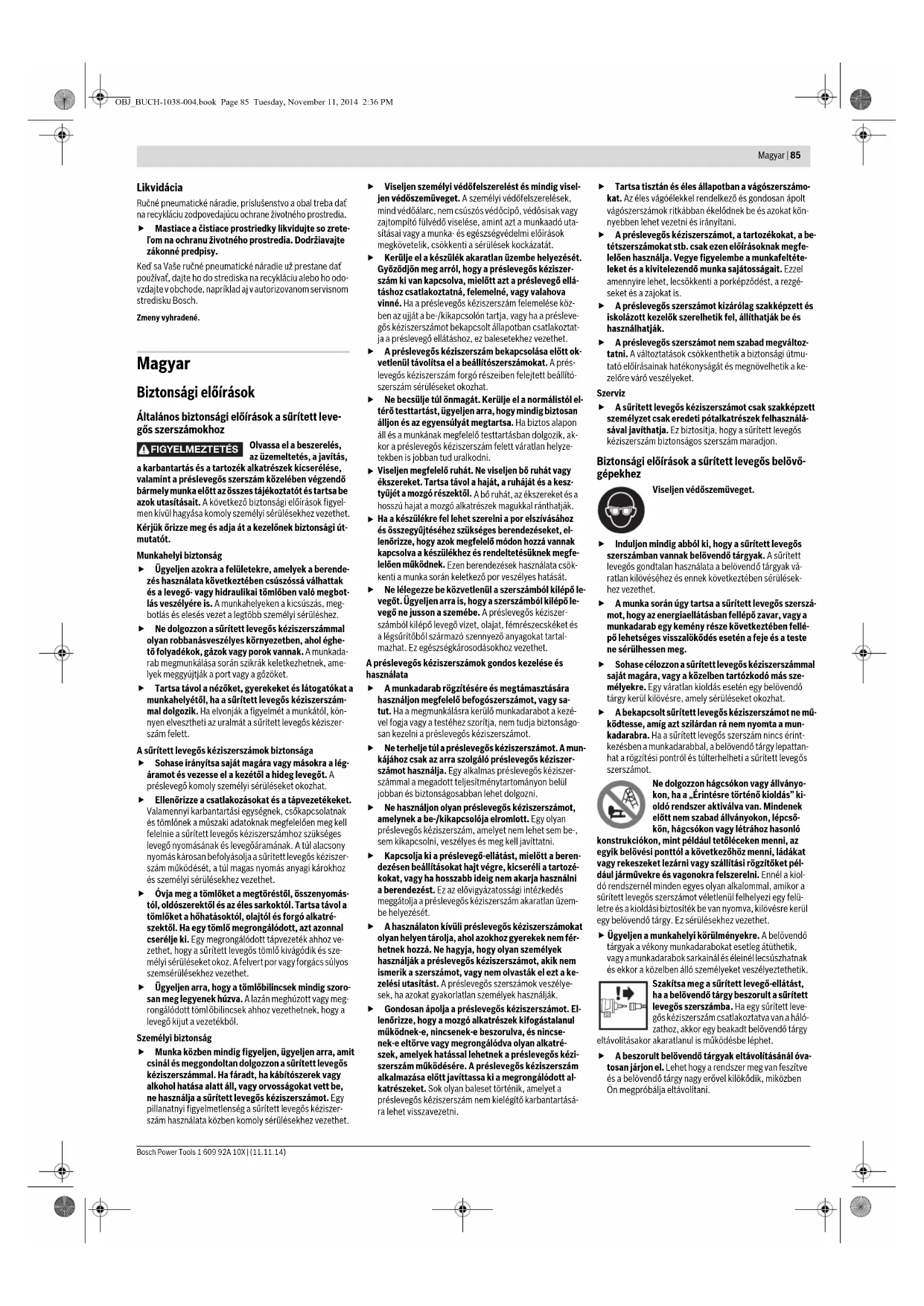

Biztonsági előírások

Általános biztonsági előírások a sürített levegős szerszámokhoz

FIGYELMEZTETÉS

Olvassa el a beszerelés,

az üzemeltetés, a javítás

a karbantartás és a tartozék alkatrészek kicserélése, valamint a préslevegős szerszám közelében végzendő bármely munka elött az összes tájékoztatót és tartsa be azok utasításait. A következő biztonsági előirások figyelmen kívül hagyása komoly személyi sérülésekhez vezethet. Kérjük örizze meg és adja át a kezelőnek biztonsági ütmutatót.

Munkahelyi biztonság

Ügyeljen azokra a felületekre, amelyek a berendezés használata következtében csúszóssá válhattak és a levegő- vagy hidraulikai tömlöben való megbotlás veszélyére is. A munkahelyeken a kicsúszás, megbotlás és elesés vezet a legtöbb személyi sérüléshez.
▶ Ne dolgozzon a sűrített levegős kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A munkadarab megmunkálása során szikrák keletkezhetnek, amelyek meggyújtják a port vagy a gözőket.
Tartsa távol a nézőket, gyerekeket és látogatókat a munkahelyétől, ha a sürített levegős kéziszerszámmal dolgozik. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a sürített levegős kéziszerszám felett.

A sürített levegős kéziszerszámok biztonsága

• Sohase irányítsa saját magára vagy másokra a légáramot és vezesse el a kezétől a hideg levegőt. A préslevegő komoly személyi sérüléseket okozhat.
  Ellenőrizze a csatlakozásokat és a tápvezetékeket. Valamennyi karbantartási egységnek, csőkapcsolatnak és tömlönek a műszaki adatoknak megfelelően meg kell felelnie a sűritett levegős kéziszerszámhoz szükséges levegő nyomásának és levegőáramának. A túl alacsony nyomás károsan befolyásolja a sűritett levegős kéziszerszám működését, a túl magas nyomás anyagi károkhoz és személyi sérülésekhez vezethet.
  Övja meg a tömlőket a megtöréstöl, összenyomástól, oldószerektöl és az éles sarkoktól. Tartsa távol a tömlőket a hőhatásoktól, olajtól és forgó alkatrészektől. Ha egy tömlő megrongálódott, azt azonnal cserélje ki. Egy megrongálódott tápvezeték ahhoz vezethet, hogy a sürített levegős tömlő kivágódik és személyi sérüléseket okoz. A felvert por vagy forgács súlyos szemsérülésekehz vezethet.
• Ügyeljen arra, hogy a tömlőbilincsek mindig szorosan meg legyenek húzva. A lazán meghúzott vagy megrongálódott tömlőbilincsek ahhoz vezethetnek, hogy a levegő kijut a vezetékből.

Személyi biztonság

Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon a sürített levegős kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a sürített levegős kéziszerszámot. Egy pillanatnyi figyelmetlenség a sürített levegős kéziszerszám használata közben komoly sérülésekhez vezethet.

Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mind védőálarc, nem csúszós védőcipő, védősisak vagy zajtompító fülvédő viselése, amint azt a munkaadó utasításai vagy a munka- és egészségyedelmi előírások megkövetelik, csökkenti a sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy a préslevegős kéziszerszám ki van kapcsolva, mielőt azt a préslevegő ellátáshoz csatlakoztatná, felemelné, vagy valahova vinné. Ha a préslevegős kéziszerszám felemelése közben az ujját a be-/kikapcsolón tartja, vagy ha a préslevegős kéziszerszámot bekapcsolt állapotban csatlakoztatja a préslevegő ellátáshoz, ez balesetekhez vezethet.
A préslevegős kéziszerszám bekapcsolása előtt okvetlenül távolitsa el a beállítószerszámokat. A préslevegős kéziszerszám forgó részeiben felejtett beállítószerszám sérüléseket okozhat.
Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensülyát megtartsa. Ha biztos alapon áll és a munkának megfelelő testtartásban dolgozik, akkor a préslevegős kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
Ha a készülékre fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. Ezen berendezések használata csökkenti a munka során keletkező por veszélyes hatását.
Ne lélegezze be közvetlenül a szerszámból kilépő levegő. Ügyeljen arra is, hogy a szerszámból kilépő levegő ne jusson a szemébe. A préslevegős kéziszer-számból kilépő levegő vizet, olajat, fémrészecskéket és a légsúritőből származő szennyező anyagokat tartalmazhat. Ez egészségkárosodásokhoz vezeteth.

A préslevegös kéziszerszámok gondos kezelése és használata

A munkadarab rögzítésére és megtámasztására használjon megfelelő befogószerszámot, vagy satut. Ha a megmunkálásra kerülő munkadarabot a kezével fogja vagy a testéhez szorilja, nem tudja biztonságosan kezelni a préslevegős kéziszerszámot.
▶ Ne terhelje túl a préslevegős kéziszerszámot. A munkájához csak az arra szolgáló préslevegős kéziszerszámot használja. Egy alkalmas préslevegős kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan préslevegős kéziszerszámot, amelynek a be-/kikapcsolója elromlott. Egy olyan préslevegős kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
Kapcsolja ki a préslevegő-ellátást, mielött a berendezésen beállításokat hajt végre, kicseréli a tartozékokat, vagy ha hosszabb ideig nem akarja használni a berendezést. Ez az elővigyázatossági intézkedés meggátolja a préslevegős kéziszerszám akaratlan üzembe helyezését.
A használaton kívüli préslevegős kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a préslevegős kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt a kezelési utasítást. A préslevegős szerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Gondosan ápolja a préslevegős kéziszerszámot. Elenőríze, hogy a mozgó alkatrészek kifogástalanul müködnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek a préslevegős kéziszerszám müködésére. A préslevegős kéziszerszám alkalmazása elött javítassa ki a megrongálódott alkatrészeket. Sok olyan baleset történik, amelyet a préslevegős kéziszerszám nem kielégítő karbantartására lehet visszavezetni.

Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
A préslevegős kéziszerszámot, a tartozékokat, a betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Ezzel amennyire lehet, lecsökkenti a porképzödést, a rezgéseket és a zajokat is.
A préslevegős szerszámot kizárólag szakképzett és iskolázott kezelők szerelhetik fel, állíthatják be és használhatják.
A préslevegős szerszámot nem szabad megváltoztatni. A változtatások csökkenthetik a biztonsági útmutató előírásainak hatékonyságát és megnővelhetik a kezelőre váró veszélyeket.

Szerviz

A sürített levegős kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a sürített levegős kéziszerszám biztonságos szerszám maradjon.

Biztonsági előírások a sürített levegős belövőgépekhez

Viseljen védöszemüveget.

▶ Induljon mindig abból ki, hogy a sürített levegős szerszámban vannak belövendő tárgyak. A sürített levegős gondtalan használata a belövendő tárgyak váratlan kilövéséhez és ennek következtében sérülések-hez vezethet.
A munka során úgy tartsa a sürített levegős szerszá-mot, hogy az energiaellátásban fellépő zavar, vagy a munkadarab egy kemény része következtében fellé-pő lehetséges visszalöködés esetén a feje és a teste ne sérülhessen meg.
Sohase célozzon a sürített levegős kéziszerszámmal saját magára, vagy a közelben tartózkodó más személyekre. Egy váratlan kioldás esetén egy belövendő tárgy kerül kilövésre, amely sérüléseket okozhat.
A bekapcsolt sűrített levegős kéziszerszámot ne működtesse, amig azt szilárdan rá nem nyomta a munkadarabra. Ha a sűrített levegős szerszám nincs érintkezésben a munkadarabbal, a belövendő tárgy lepattanhat a rögzítési pontról és túlterhelheti a sűrített levegős szerszámot.

Ne dolgozzon hágcsókon vagy állványokon, ha a „Érintésre történő kioldás” kioldó rendszer aktiválva van. Mindenek előtt nem szabad állványokon, lépcsőkön, hágcsókon vagy létrához hasonló

konstrukciókon, mint például tétöléceken menni, az egyik belövési ponttól a következőhöz menni, ládákat vagy rekeszeket lezární vagy szállítási rögzítőket például járművekre és vagonokra felszerelni. Ennél a kioldó rendszernél minden egyes olyan alkalommal, amikor a sürített levegős szerszámot véletlenül felhelyezi egy felületre és a kioldási biztosíték be van nyomva, kiilövére kerül egy belövendő tárgy. Ez sérülésekhez vezethet.

- Ügyeljen a munkahelyi körülményekre. A belövendő tárgyak a vékony munkadarabokat esetleg átüthetik, vagy a munkadarabok sarkainál és éleinél lecsúszhatnak és ekkor a közelben álló személyeket veszélyeztethetik.

Szakítsa meg a sürített levegő-ellátást, ha a belövendő tárgy beszorult a sürített levegős szerszámba. Ha egy sürített levegős kéziszerszám csatlakoztatva van a hálózathoz, akkor egy beakadt belövendő tárgy

eltávolításakor akaratlanul is működésbe léphet.

▶ A beszorult belövendő tárgyak eltávolításánál óvatosan járjon el. Lehet hogy a rendszer meg van feszítve és a belövendő tárgy nagy erővel kilóködik, miközben Ön megpróbálja eltávolítani.

86 | Magyar

▶ Ne használja ezt a sürített levegős kéziszerszámot villamos vezetékek rögzítésére. A szerszám nincs villamos vezetékek felszerelésére méretezve, megrongálhatja a vezetékek szigetelését és így áramütést és tüzveszélyt okozhat.
Sohase használjon oxigént vagy éghető gázokat energiaforrásként egy sürített levegős szerszámhoz. Az éghető gázok veszélyesek és a sürített levegős szerszám felrobbanásához vezethelnek.
A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaallátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
A sürített levegős szerszámot csak olyan vezetékekhez szabad csatlakoztatni, amelyeknél a sürített levegős szerszám maximális megengedett nyomását nem lehet 10 %-nál többel túllépni; magasabb nyomások esetén egy nyomás szabályozó szelepet (nyomáscsökkentő) egy utánakapcsolt nyomáskorlátozó szeleppel kell a sürített levegő vezetékbe beépíteni. A túl magas nyomás abnormális üzemeléshez, vagy a sürített levegős szerszám széttöréséhez vezet, amely személyi sérüléseket okozhat.

A termék és alkalmazási lehetőségeinek leírása

Olvassa el az összes biztonsági figyel- meztetést és előírást. A kövelkezőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Rendeltetésszerű használat

A sürített levegős szerszám tetőfedési munkáknál, zsaluzási munkáknál, tetőlecek felszerelésénél, valamint fal- és mennyezetelemek, fahomlokztatok, raklapok, fakerítések, zajvédő falak és ládák gyártásánál az elemek összekötésére szolgál. Csak azokat a belövendő tárgyakat (szógek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva.

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a sürített levegős kéziszerszámnak az ábrákat tartalmazó oldalon található ábráira vonatkozik.

1 Munkadarab kímélő elötét
2 Kioldási biztosíték
3 Mélységi ütköző beállító szabályozókerék
4 Levegőkilépés szabályozható csappantyúval

5 Fogantyú
6 Levegő csatlakozóidom
7 Magazintolóka reteszelés (GTK 40)
8 Tároló
9 Kioldó rendszer átkapcsoló
10 Kioldó
11 Magazintolóka (GTK 40)
12 Rögzítőkar a belövőcsatorna nyitásához/zárásához (GTK 40)
13 Torkolat
14 Magazin reteszelés (GSK 50)
15 Utántöltési kijelzés (GSK 50)
16 Gyorszáró tömlőkapcsoló
17 Táplevegő tömlö
18 Kapocsszalag*
19 Szögszalag*
20 Magazinsin (GSK 50)
21 Ütöfej
22 Depó a munkadarab kímélő elötét tárolására
*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Müszaki adatok

Sürített levegős szögbelövő gép		GTK 40	GSK 50
Cikkszám		3 6 0 1 D 9 1 G.. 3 601 D91 D..
Belövési erő 6,3 bar (91 psi) nyomás esetén	Nm 18,4 17,8
Kioldó rendszerek
- Egyenkénti kioldás biztosított folytatással		●	●
- Érintésre történő kioldás		●	●
Belövendő tárgy
- Típus		Kapocsszalag	SzögszalagT-szögek
- Hosszú ság	mm	13-40	15, 19, 25, 30, 35, 40, 45, 50
- Átmérő	mm	1,2	1,2
a tár legnagyobb befogadóképessége		100	100
Motorolaj SAE 10, SAE 20	ml	0,25-0,5	0,25-0,5
Belső térfogat	ml	196,5	200
max. üzemi nyomás	bar	5-8	5-8
Csatlakozó menet	"	14	14
Táplevegő tömlő
- max. üzemi nyomás 20 °C hömérséklet mellett	bar	10	10
- B el ső tömlőátmérő	"	14	14
- a tőm lő max. hossza	m	30	30
I levegőfogyasztás belövésenként 6,8 bar (100 psi) nyomás esetén	l	0,71	0,69
Méretek
- Magasság	mm	246	251
- Szélesség	mm	60	60
- Hosszú ság	mm	272	260
Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) sze-rint	kg 1,14	1,14

Zaj és vibráció értékek

A zajmérési eredmények az EN 12549 szabványnak megfelelően kerültek meghatározásra.

A sürített levegős kéziszerszám A-értékelésü zajszintjének lipikus értékei: hangnyomásszint 96 dB(A); hangteljesítményszint 110 dB(A). Bizonytalanság K=3 dB.

Viseljen fülvédöt!

a_n rezgési összértékek és K bizonytalanság az EN ISO 20643 szabvány szerint: a_n < 2,5m/s , K = 1,5m/s .

Megfelelöségi nyilatkozat

CE

Egyedüli felelőséggel kijelentjük, hogy a „Müszaki Adatokban” leirásra kerülő termék megfelel a 2006/42/EK irányelyben és annak módosításaiban található valamennyi idevonatkozó előírásoknak és megegyezik az alábbi szabványokkal: EN 792-13.

A műszaki dokumentációja (2006/42/EK) a következő helyen található:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Csatlakoztatás a sürített levegő-ellátáshoz (lásd az „A” ábrát)

Győződjön meg arról, hogy a sürített levegős berendezés nyomása nem magasabb a sürített levegős szerszám maximális megengedett névleges nyomásánál. A levegő nyomását először az ajánlott legalacsonyabb névleges nyomásra állítsa be (lásd „Műszaki adatok”).

Kétségek felmerülése esetén bekapcsolt sürített levegős kéziszerszám mellett ellenőrizze a belépési ponton a levegő nyomását egy nyomásmérővel.

A maximális teljesítmény eléréséhez a légbevezető tömlő

17 (csatlakozó menet, maximális üzemi nyomás, belső tömlő átmérő, maximális tömlő hossz; lásd „Müszaki adatok”), megadott értékeit be kell tartani.

A szerszámhoz vezetett sürített levegőnek nem szabad sem idegen anyagokat, sem nedvességet tartalmaznia, nehogy a sürített levegős kéziszerszám megrongálódjon, elszennyeződjön vagy megrozsdásodjon.

Magyar | 87

Valamennyi armatúrának, összekötövezetéknek és tömlönek legalább a maximális nyomásra és a szükséges levegőátáramlásra kell méretezve lennie.

Kerülje el a tápvezetékek összenyomását, megtörését, meghúzását, nehogy azok beszüküljenek.

A sürített levegő ellátás csatlakoztatása a sürített levegős kéziszerszámhoz

Üritsekia 8 magazint.

(lásd „A magazin kiüritése“, a 87. oldalon)

Az ezután következő munkalépések során egy belövendő tárgy kilövésre kerülhet, ha a javitási és karbantartási munkák vagy a szállítás következtében a sürített levegős szerszám belső alkatrészei nincsenek a kiindulási helyzetben.

• Csatlakoztasson a 6 levegő csatlakozóidomhoz egy 17 légbevezető tömlöt, amely egy 16 gyorszáró csatlakozóval van felszerelve.
• Ellenőrizze a berendezés kifogástalan működését, ehhez helyezze fel a sürltett levegős szerszám 13 torkolatát, vagy esetleg az 1 gumizott munkadarab kímélő előtétet egy maradék fadarabra és egyszer-kétszer oldja ki a szerszámot.

A tár betöltése

Szakítsa meg a levegőellátást, mielött a sürített levegős kéziszerszámon beállitási munkákat végez, tartozékokat cserél, vagy mielött félreteszi a sürített levegős kéziszerszámot. Ez az elővigyáza-

tossági intézkedés meggátolja a sürített levegős kéziszer- szám akaratlan üzembe helyezését.

Csak eredeti Bosch gyártmányú tartozékokat használjon (lásd „Müszaki adatok”). A sürített levegős kéziszerszám preciziós alkatrészei, mint a tár, a torkolat és a kilövőcsatorna Bosch gyártmányú kapcsok, szógek és csapok kilövésére vannak optimalizálva. Más gyártók más acélminőségeket és méreteket használnak. A nem megengedett belövendő tárgyak használata megrongálhatja a sürített levegős szerszámot és személyi sérüléseket okozhat.

A sürített levegős szerszámot a magazin betöltése közben úgy tartsa, hogy a 13 torkolata sem saját magára, sem más személyekre ne irányuljon.

• Húzza annyira hátra a 11 magazintolókát, hogy a 7 magazintolóka reteszelés gombja teljesen beugorjon a reteszelési helyzetbe.
• Szükség esetén tisztítsa és kenje meg a 11 magazintolókát és gondoskodjon arról, hogy a 8 magazin ne legyen elszennyeződve.
• Toljon rá egy hozzáillő 18 kapocsszalagot a 8 magazinra.

A kapcsok fejének ekkor teljesen fel kell feküdniük a magazin felületére, és a kapocsszalagnak könnyen kell a magazinban ide-oda mozognia.
Húzza kissé hátra a 11 magazintolókát és nyomja el be felé a 7 magazintolóka reteszelés gombját.
Vezesse óvatosan előre a magazintolókát, amlg meg nem érinti a kapocsszalagot.

Megjegyzés: Ne hagyja megvezetés nélkül visszapattanni a magazintolókát. A magazintolóka ekkor megrongálódhat, és becsipheti a kezelő ujjait.

GSK 50 (lásd a C1-C2 ábrát)

– Nyomja meg a 14 magazin reteszelést és húzza ezzel egyidejűleg ütközésig hátra a 8 magazint.
- Szükség esetén tisztítsa és kenje meg a 20 magazinsint.
- Tegyen bele egy hozzáillő 19 szögszalagot.

A szögek hegyének lehetőség szerint hozzá kell érniük a 20 magazinsinhez.

– Tolja el teljesen előre a magazinban a szögszalagot.
- Tolja be a magazint, amig a 14 magazin reteszelés ismét beugrik a reteszelési helyzetbe.

Töltse meg a magazint, ha a 15 utántöltési kijelzés piros sávjai félig kilátszanak.

Üzemeltetés

Kioldó rendszerek

A sürített levegős szerszámot két különböző kioldó rendszerrel lehet üzemeltetni:

– Egyenkénti kioldás biztosított folytatással

Ennél a kioldó rendszernél először a 2 kioldási biztosítékot szorosan fel kell helyeznie a munkadarabra. Egy belövendő tárgy csak a 10 kioldó megnyomása után kerül kilövésre.

További belövéseket ekkor csak azután lehet végrehajtani, miután a kioldót és a kioldási biztosítékot előzőleg ismét visszatolja a kiindulási helyzetbe

- Érintésre történő kioldás

Ennél a kioldó rendszernél először be kell nyomni a 10 kioldót. Egy belövendő tárgy minden olyan alkalommal belövésre kerül, amikor a 2 kioldási biztosítékot benyomott kioldó mellett szorosan felhelyezik a munkadarabra.

Ez magasabb munkavégzési sebességhez vezet.

A kioldási rendszert a 9 átkapcsolóval lehet beállítani.

Üzembe helyezés

Szakítsa meg a levegőellátást, mielött a sürített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielött félreteszi a sürített levegős kéziszerszámot. Ez az elővigyáza

tossági intézkedés meggátolja a sűritett levegős kéziszer- szám akaratlan üzembe helyezését.

Munkavégzés egyenkénti kioldással (lásd a „D” ábrát)

Nyomja befelé a 9 átkapcsolót és billentse ezzel egyide jüleg az alsó helyzetbe, hogy az ott ismét bepattanjon.

Ezzel beállította az „egyen kénti kioldás” kioldó rendszert.

- Engedjeismétela 9 átkapcsolót.

• Tegye fel szorosan a 13 torkolatot vagy szükség esetén a gumizott 1 munkadarab kimélő elötétet a munkadarabra, úgy hogy a 2 kioldási biztosíték teljesen benyomódjon.
  – Nyomja be ezután rövid idöre, majd ismét engedje el a 10 kioldót.
  Ekkor egy kapocs (GTK 40) vagy egy T-szög (GSK 50) kilövésre kerül.
• Hagyja visszapattanni a sürített levegős szerszámot a munkadarabról.
• Fgy további belövéshez teljesen emelje le a sürített levegős szerszámot a munkadarabról, majd tegye fel a következő belövési pontra.

Munkavégzés érintésre történő kioldással (lásd az „E” ábrát)

Nyomja befelé a 9 átkapcsolót és billentse ezzel egyidejűleg az felső helyzetbe, hogy az ott ismét bepattanjon.

Ezzel beállította az „érintésre történő kioldás” kioldó rendszert.

• Engedjeismétela 9 átkapcsolót.
  – Nyomja be és tartsa benyomva a 10 kioldót.
• Tegye fel szorosan a 13 torkolatot vagy szükség esetén a gumizott 1 munkadarab kimélő elötétet a munkadarabra, úgy hogy a 2 kioldási biztosíték teljesen benyomódjon.
  Ekkor egy kapocs (GTK 40) vagy egy T-szög (GSK 50) kilövésre kerül.
• Hagyja visszapattanni a sürített levegős szerszámot a munkadarabról.
  – Egy további belövéshez teljesen emelje le a sű rített levegős szerszámot a munkadarabról, majd tegye fel a következő belövési pontra.
• A sürített levegős szerszámot a leemelésnél és ismételt felhelyezésnél egyenletesen mozgassa.
  Ha a kioldási biztosíték be van nyomva, a sürített levegős szerszám minden egyes felhelyezésekor kilövésre kerül egy kapocs (GTK 40) vagy egy T-szög (GSK 50).
• A kivánt számú kapocs (GTK 40) vagy T-szög (GSK 50) belövése után ismét engedje el a 10 kioldót.

Munkavégzési tanácsok

Szakítsa meg a levegőellátást, mielött a sürített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielött félreteszi a sürített levegős kéziszerszámot. Ez az elővigyáza-

tossági intézkedés meggátolja a sürített levegős kéziszer- szám akaratlan üzembe helyezését.

Minden munkakezdés előtt ellenőrizze a biztonsági és kioldó berendezések kifogástalan működését, valamint valamennyi csavar és anya szoros illeszkedését.

Ha egy sürített levegős szerszám meghibásodik, vagy nem kifogástalanul, működik, azonnal válassza le a sürített levegő ellátást és lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal.

Ne hajtson végre a sürített levegős szerszámon az előírá- soknak meg nem felelő manipulációkat. Ne szerelje le és ne blokkolja le a sürített levegős szerszám alkatrészeit, mint például a kioldási biztosítékot.

Ne hajtson végre alkalmatlan eszközökkel „vészjavításokat”. A sürített levegős szerszámot rendszeresen és szak szerüen karban kell tartani (lásd „Karbantartás és tisztítás”, a 88. oldalon).

Kerülje el a sürített levegős szerszám bármilyen meggyengitését, vagy megrongálását, tehát például kerülje el a következő tevékenységeket:

• jelek beütése, vagy gravirozása a berendezés felületébe.
• a gyártó által nem engedélyezett átalakítások,
• kemény anyagokból, például acélból, készült sablonok mentén történő vezetés
• a berendezés leejtése, vagy a padlón való eltolása.
• kalapácsként való használat,

- bármilyener öszakos behatás.

Gyöződjön meg arról, mi van a munkadarab alatt vagy mögött. Sohase lőjön kapcsokat (GTK 40) vagy T-szögeket (GSK 50) olyan falakba, mennyezetekbe, vagy padlókba, amelyek mögött személyek tartózkodnak. A belövendő tárgyak átüthetik a munkadarabot és sérülést okozhatnak.

Ne lõjön kapcsokat (GTK 40) vagy T-szögeket (GSK 50) már előlõleg belött rögzítő elemekbe. Ilyenkor a belövendő tárgyak deformálódhatnak, vagy beékelődhetnek, vagy a sürített levegős szerszám irányíthatatlanul elmozdulhat. Ha a sürített levegős szerszám higed környezeti feltételek mellett kerül használatra, az első kapcsok (GTK 40) vagy T-szögek (GSK 50) a szokásosnál lassabban kerülnek belövésre. Miután a sürített levegős szerszám a munka során felmelegedett, ismét lehet normális munkavégzési sebességgel dolgozni.

Az ütőfej elkopásának csökkentésére ne hozza működésbe kapcsok, illetve szögek nélkül a készüléket.

Hosszabb munkaszünetek előtt vagy a munka befejezése- kor válassza szét a sürített levegős szerszámot a táplevegő- töl és lehetőleg ürítse ki a magazint.

A magazin kiürítése

GTK 40

• Húzza annyira hátra a 11 magazintolókát, hogy a 7 magazintolóka reteszelés gombja teljesen beugorjon a reteszelési helyzetbe.
• V e g y e k i a 18 kapocsszalagot.
• Húzza kissé hátra a 11 magazintolókát és nyomja el be- felé a 7 magazintolóka reteszelés gombját.
• Vezesse óvatosan előre a magazintolókát, amíg meg nem érinti a magazin elejét.

Megjegyzés: Ne hagyja megvezetés nélkül visszapattanni a magazintolókat. A magazintolóka ekkor megrongálódhat, és becsípheti a kezelő ujjait.

GSK 50

• Nyomja meg a 14 magazin reteszelést és húzza ezzel egyidejűleg ütközésig hátra a 8 magazint.
• Vegye ki a szögszalagot 19.
  – Tolja be a magazint, amíg a 14 magazin reteszelés ismét beugrik a reteszelési helyzetbe.

Mélységütköző beállítása (lásd az „F” ábrát)

A kapcsok (GTK 40) vagy T-szögek (GSK 50) belövési mélységét a3 szabályozó kerékkel lehet beállítani.

- Ürítsekia 8 magazint. (lásd „A magazin kiürítése“, a 87. oldalon)

88 | Magyar

- A szögek túl mélyre kerülnek belövésre:

A belövési mélység csökkentésére forgassa el a 3 szabályozókereket az óramutató járásával ellenkező irányba, vagy

A szögek nem elég mélyre kerülnek belövésre:

A belövési mélység megnövelésére forgassa el a 3 szabályozókereket az óramutató járásával megegyező irányba.

• Ismét töltse meg a magazint.
  (lásd „A tár betöltése“, a 87. oldalon)
  – Egy próbadarabbal tesztelje ki az új belövési mélységet. Szükség esetén ismételje meg a munkalépéseket.

A beékelödések feloldása

Egyes kapcsok (GTK 40) vagy T-szögek (GSK 50) beékelődhetnek a kilövőcsatornába. Ha ez gyakrabban előfordul, lépjen kapcsolatba egy Bosch elektromos szerszám ügyfél-szolgálattal.

Megjegyzés: Ha az ütőfej a beékelődés feloldása után nem megy vissza az eredeti helyzetbe, lépjen kapcsolatba egy Bosch elektromos szerszám ügyfélszolgálattal.

GTK 40 (lásd a „G1”–„G3” ábrát)

• Ü rít sekia 8 magazint.
  (lásd „A magazin kiürítése“, a 87. oldalon)
• Nyomja le a 12 rögzítőkart, úgy hogy ki lehessen nyitni a kilövőcsatornát.
  – Távolítsa el a beékelődött kapcsot. Szükség esetén használjon erre a célra egy fogót.
• Ha a 21 ütőfej kitolódott helyzetben van, tolja vissza is mét egy megkent csavarhúzóval, vagy egy más, megfelelően megkent tárggyal a dugattyúba.
• Kenje meg 2–3 csepp motorolajjal (SAE10 vagy SAE 20) a kilövőcsatornát.
• Zárja le a kilövöcsatornát, akassza be a 12 rögzítőkar kengyelét a kilövöcsatorna kampójába, majd nyomja el ismét felfelé a rögzítőkart.
• Ismét töltse meg a magazint.

(lásd „A tár betöltése“, a 87. oldalon)

GSK 50 (lásd a „H” ábrát)

• Ü rít sekia 8 magazint.
  (lásd „A magazin kiüritése“, a 87. oldalon)
• Nyitott magazin mellett távolítsa el a beékelődött T-szöget. Szükség esetén használjon erre a célra egy fogót.

Megelőző karbantartási terv

Tartsa mindig tisztán és idegen anyagoktól (por, forgács, homok, stb.) mentes állapotban a 4 levegőkilépést, a 2 kioldási biztosítékot és a 10 kioldót.

• Ha a 21 ütőfej kitolódott helyzetben van, tolja vissza ismét egy megkent csavarhúzóval, vagy egy más, megfelelően megkent tárggyal a dugattyúba.
• Kenje meg 2–3 csepp motorolajjal (SAE 10 vagy SAE 20) a kilövöcsatornát.
  – Ismét töltse meg a magazint.

(lásd „A tár betöllése“, a 87. oldalon)

A munkadarab kímélő elötét kicserélése (lásd az „I” ábrát)

A 2 kioldási biztosíték végén elhelyezett 1 munkadarab kímélő előtét védelmet nyújt a munkadarabnak, amíg a sürített levegős szerszámot a belövéshez megfelelően el nem helyezik a munkadarabon.
A munkadarab kimélő elötétet el lehet távolítani és ki lehet cserélni.

• Húzza le a munkadarab kímélő elötétet a kioldási biztosítékról.
• Tolja rá az új munkadarab kímélő elötét a nyitott végével a kioldási biztosítékra.

GSK 50: Ennél a sürített levegős szerszámnál egy tartalék munkadarab kímélő előtétet a 8 magazin alsó oldalán lehet tárolni. Tolja ehhez be a munkadarab kímélő előtétet a 22 depóba.

Szabályozható levegő kilépési csappantyú (lásd a „J” ábrát)

A 4 levegőkilépésnél elhelyezett szabályozható csappantyúval a szerszámból kilépő levegöt a munkadarabbal vagy a kezelővel ellentétes irányba lehet vezetni.

Szállítás és tárolás

A szállításhoz válassza el a sűritett levegős szerszámot a sű ritett levegő-ellátástól, mindenek előtt ha hágcsókat használ, vagy ha szokatlan testtartásban kell mozognia.
A munkahelyen a sürített levegős szerszámot csak az 5 fogantyúnál fogva és csak aktiválatlan 10 kioldóval vigye.
A sürített levegős szerszámot mindig csak a sürített levegőellátástól elválasztott állapotban, és csak egy száraz, meleg helyiségben szabad tárolni.
Ha a sürített levegős szerszámothosszabb ideig nem akarja használni, vonja be a szerszám acélból készült részeit egy finom olajréteggel. Ez meggátolja rozsdalerakódásokat.

Tisztítsa ki a 8 magazint. Távolítsa el azokat a műanyagvagy faforgácsokat, a melyek a munkák során a magazinban összegyülhetnek.

Karbantartás és szerviz

Karbantartás és tisztítás

Szakítsa meg a levegőellátást, mielött a sürített levegős kéziszerszámon beállítási munkákat végez, tartozékokat cserél, vagy mielött félreteszi a sürített levegős kéziszerszámot. Ez az elővigyáza-

tossági intézkedés meggátolja a sürített levegős kéziszer- szám akaratlan üzembe helyezését.

A karbantartási- és javítási munkákkal csak szakképzett személyzetet bizzon meg. Ez biztosítja, hogy az levegős kéziszerszám biztonságos szerszám maradjon.
Az erre feljogosított Bosch elektromos szerszám ügyfél- szolgálat ezeket a munkákat gyorsan és megbízhatóan el- végzi.

A sürített levegős szerszám kenése (lásd a „K” ábrát)

Ha a sürített levegős szerszám nincs egy karbantartási egy-séghez csatlakoztatva, akkor rendszeres időközökben meg kell kennie:

- Könnyü használat esetén naponta 1-szer.

- Nehéz használat esetén naponta 2-szer.

Adagoljon 2 – 3 csepp kenőanyagot a 6 levegő csatlakozóidomba. Ne használjon túl sok kenőanyagot, ez a sürített levegős szerszámban összegyűl, majd a 4 levegőkilépésen keresztül ismét eltávozik.

Csak a Bosch által javasolt kenőanyagot használjon.

– SAE 10 ásványolaj bázisú motorolaj (nagyon hideg környezeti feltételek melletti alkalmazásra)
- SAE 20 ásványolaj bázisú motorolaj
A kenő és tisztítószereket környezetbarát módon kell eltávolítani. Ügyeljen a törvényes előírások be-tartására.

Rendszeres időközökben tisztilsa ki sürített levegővel a sürített levegős szerszámot.

Müvelet Magyarázat Kivitel

A kimeneti levegőszűrőt naponta üritse ki.	Meggátolja, hogy szennyeződés és nedvesség gyűljön össze a sűrített levegős szerszámban.	– Nyissa ki a kimeneti szelepet.
A kenőanyag adagolót mindig tartsa feltöltött állapotban.	Ez a sűrített levegős szerszámot jól megkent állapotban tartja.	– Töltse fel a javasolt kenőanyaggal a kenőanyag adagolót.(lásd „A sűrített levegős szerszám kenése“, a 8 8 . o l d a l o n )
Tisztítsa meg a 8 magazint és a 11 magazintolókát.	Meggátolja, hogy egy kapocs (GTK 40) vagy egy T-szög (GSK 50) beékelődjön.	– Fújja át naponta sűrített levegővel a magazin/magazintolóka mechanizmust.
Gondoskodjon arról, hogy a 2 kioldási biztosíték előírásszerűen működjön.	Ez elősegíti a munkabiztonságot, és a sűrített levegős szerszám hatásos alkalmazását.	– Fújja át naponta sűrített levegővel a kioldási biztosíté-kot.
Kenje meg a sűrített levegős szerszámot.	Ez csökkenti a sűrített levegős szerszám kopását.	– Adagoljon 2 – 3 csepp kenőanyagot a 6 levegő csatlakozóidomba.(lásd „A sűrített levegős szerszám kenése“, a 8 8 . o l d a l o n )
Ürltse ki a légsűrítőt.	Meggátolja, hogy szennyeződés és nedvesség gyűljön össze a sűrített levegős szerszámban.	– Nyissa ki a légsűrítő tartály kimeneti szelepét.

Magyar | 89

Az üzemzavarok elhárítása

Probléma A hiba oka Elháritás módja
A sürített levegős szerszám üzemkész, de kapcsok (GTK 40) vagy T-szögek (GSK 50) nem kerülnek kilövésre.	Egy kapocs (GTK 40) vagy ein T-szög (GSK 50) beékelődött a kilövőcsatornába.	- Lazítsa ki a beékelődést.(lásd „A beékelődések feloldása“, a 88. oldalon)
	A11magazintolóka meghibásodott.	- Szükség esetén tiszíttsa és kenje meg a11magazintolókat és gondoskodjon arról, hogy a8magazin ne legyen elszennyeződve.
	A magazintolóka rugója túl gyenge vagy meghibásodott.	- Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
	Nem megengedett tárgyakat lő be a berendezéssel.	- Csak eredeti tartozékokat használjon.Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva.
	A8magazin üres. - Ismét töltse meg a magazint.	(lásd „A tár betöltése“, a 87. oldalon)
A kapcsok (GTK 40) vagy T-szögek (GSK 50) csak nagyon las- san és túl alacsony nyomással kerülnek kilövésre.	A sürített levegőrendszer névleges nyomása túl alacsony.	- Növelje meg a betápált levegő nyomását. A 8 bar érté- ket nem szabad túllépni.
	Az ütőfej megrongálódott.	- Csak a Bosch által javasolt kenőanyagot használjon.(lásd „A sürített levegős szerszám kenése“, a 88. oldalon)
	A dugattyú tömitő gyűrűje elhasználódott vagy megrongáló- dott.	- Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
	A puffer elhasználódott. - Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
	A17légbevezető tömlő hosszúsága és átmérője nem felel meg ezen sürített levegős szerszám adatainak.	- Használjon egy helyes méretű légbevezető tömlőt.(lásd „Műszaki adatok“, a 86. oldalon)
	A17légbevezető tömlő megtört.	- Távolítsa el a törést a légbevezető tömlőből.
A kapcsok (GTK 40) vagy T-szögek (GSK 50) túl mélyre kerül- nek belövésre a munkadarabba.	A sürített levegőrendszer névleges nyomása túl magas.	- Csökkentse a betápált levegő nyomását. A nyomásnak nem szabad 5bar alá süllyednie.
	A mélységi ütköző túl mélyen van beállítva.	- Állítsa be a kívánt mélységre a mélységi ütközót.(lásd „Mélységütköző beállítása“, a 87. oldalon)
	A puffer elhasználódott. - Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
A kapcsok (GTK 40) vagy T-szögek (GSK 50) nem elég mélyre kerülnek belövésre.	A sürített levegőrendszer névleges nyomása túl alacsony.	- Növelje meg a betápált levegő nyomását. A 8 bar érté- ket nem szabad túllépni.
	A mélységi ütköző túl magasra van beállítva.	- Állítsa be a kívánt mélységre a mélységi ütközót.(lásd „Mélységütköző beállítása“, a 87. oldalon)
	A17légbevezető tömlő hosszúsága és átmérője nem felel meg ezen sürített levegős szerszám adatainak.	- Használjon egy helyes méretű légbevezető tömlőt.(lásd „Műszaki adatok“, a 86. oldalon)
	A1717légbevezető tömlő megtört.	- Távolítsa el a törést a légbevezető tömlőből.
A sürített levegős szerszám egyes kapcsokat (GTK 40) vagy T- szögeket (GSK 50) átugrik, vagy túl nagy a löketenkénti előto- lása.	Nem megengedett tárgyakat lő be a berendezéssel.	- Csak eredeti tartozékokat használjon.Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva.
	A8magazin nem működik helyesen.	- Szükség esetén tiszíttsa és kenje meg a11magazintoló- kát és gondoskodjon arról, hogy a8magazin ne legyen elszennyeződve.
	A magazintolóka rugója túl gyenge vagy meghibásodott.	- Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
	A dugattyú tömitő gyűrűje elhasználódott vagy megrongáló- dott.	- Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
A kapcsok (GTK 40) vagy T-szögek (GSK 50) gyakran beéke- lódnek a kölövőcsatornába.	Nem megengedett tárgyakat lő be a berendezéssel.	- Csak eredeti tartozékokat használjon.Csak azokat a belövendő tárgyakat (szögek, kapcsok stb.) szabad használni, amelyek a „Műszaki adatok” táblázatban meg vannak adva. - Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.
A belött kapcsok (GTK 40) vagy T-szögek (GSK 50) meggör- bültek.	Az ütőfej megrongálódott.	- Lépjen kapcsolatba egy Bosch elektromos szerszám ügyfelszolgálattal.Cseréltesse ki ott ezt az alkatrészt.
Túl magas működési sebesség esetén a kapcsok (GTK 40) vagy T-szögek (GSK 50) a normalis működési sebességgel el- lentétben nem elég mélyre kerülnek belövésre.	A légbevezető tömlő belső átmérője túl alacsony.	- Használjon egy helyes méretű légbevezető tömlőt.(lásd „Műszaki adatok“, a 86. oldalon)
	A légsűrítő gyors munkavégzési sebességekre nem alkalmas.	- Használjon egy olyan légsűrítót, amely a hozzá csatlakoztatott sürített levegős szerszámok számának és munkavégzési sebességének megfelelően van méretez- ve.

90 | Русский

Tartozékok

A minőségi tartozékaink teljes választékáról az Internetben a www.bosch-pt.com címen vagy a megfelelő szakboltokban informálódhat.

Vevőszolgálat és használati tanácsadás

A Vevöszolgálat választ ad a termékének javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szivesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a sürített levegős kéziszerszám tipustábláján található 10-jegyű rendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömröi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

Hulladékkezelés

A sürített levegős kéziszerszámot, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

A kenő és tisztítószereket környezetbarát módon kell eltávolítani. Ügyeljen a törvényes előírások be-tartására.

Ha a sürített levegős kéziszerszám már nem használható tovább, kérjük adja le egy újrafelhasználási központban vagy a kereskedönél, például egy erre felhatalmazott Bosch vevőszolgálatnál.

A változtatások joga fenntartva.

Русский
