Prekės ženklas	Bosch
Modelis	YOUseries Vac
Prietaiso tipas	Belaidis dulkių siurblys
Dulkių talpos talpa	0,25 l (bruto)
Maksimalus vakuumas	4,2 kPa
Maksimalus oro srautas	1,1 m³/min
Svoris (su akumuliatoriumi)	0,61 kg (pagal EPTA 01:2014)
Maitinimas	Ličio jonų akumuliatorius (ref. 1 607 A35 08)
Tinklo įkroviklis	Ref. 1 600 A01 6A (skiriasi pagal šalį)
Leidžiama įkrovimo temperatūra	+10 iki +35 °C
Darbo ir laikymo temperatūra	-10 iki +50 °C
Filtravimas	Stambus filtras + smulkaus dulkių filtras
Įkrovimo jungties tipas	USB Type-C (apsauginis dangtelis)
Įkrovimo lygio indikatorius	4 šviesos diodai (žalia, geltona, raudona) – vaizdinis signalas
Akumuliatoriaus apsauga	Electronic Cell Protection (ECP) nuo visiško išsikrovimo
Numatyta paskirtis	Sausų medžiagų siurbimas, naudojimas namuose viduje
Dulkių talpos valymas	Ištuštinimas po kiekvieno naudojimo per atleidimo mygtuką
Filtro valymas	Pabaksnoti arba nuvalyti šepetėliu; neplauti smulkaus dulkių filtro
Pridedami priedai	Tiesus antgalis, USB laidas, tinklo įkroviklis (pagal šalį)
Gaminio kodas	3 603 CD7 0..

Dažnai užduodami klausimai - YOUseries Vac BOSCH

Kaip įkrauti siurblio akumuliatorių?

Pakelkite USB Type-C dangtelį, prijunkite akumuliatorių prie tinklo įkroviklio naudodami USB laidą, tada įjunkite įkroviklį į lizdą. Įkrovimo lygio indikatorius (4) mirksi žaliai įkrovimo metu ir po kelių minučių užgęsta, kai įkrovimas baigtas.

Ką daryti, jei siurbimo galia sumažėja?

Pirmiausia patikrinkite, ar dulkių talpa pilna arba filtrai užsikimšę. Išvalykite juos pagal instrukcijas. Taip pat patikrinkite akumuliatoriaus įkrovos lygį. Jei problema išlieka, kreipkitės į Bosch aptarnavimo tarnybą.

Kaip išvalyti dulkių talpą?

Šiek tiek palenkite siurblį, paspauskite atleidimo mygtuką (1) ir išimkite talpą (8). Išpurtykite ją virš šiukšliadėžės. Įstatykite atgal, kol užsifiksuos.

Kaip išvalyti smulkų dulkių filtrą?

Jis neturi būti valomas skysčiu. Atidarykite dulkių talpą, pasukite filtravimo bloką 'atidarytos spynos' kryptimi ir išimkite jį. Atskirkite smulkų dulkių filtrą (15) nuo stambaus filtro (14) naudodami ištraukimo kaištį (16). Pabaksnokite jį į šiukšliadėžės kraštą arba nuvalykite minkštu šepetėliu.

Siurblys automatiškai sustoja, ką daryti?

Tai normalu: ECP apsauga suaktyvėja, kai akumuliatorius išsikrovęs. Įkraukite akumuliatorių. Nebandykite vėl įjungti siurblio įjungimo/išjungimo mygtuku, nes tai gali sugadinti akumuliatorių.

Ar galiu naudoti siurblį skysčiams siurbti?

Ne. Siurblys skirtas tik sausų medžiagų siurbimui. Skysčių patekimas padidina elektros smūgio riziką ir sugadina prietaisą.

Kur galiu rasti atsargines dalis?

Apsilankykite svetainėje www.bosch-pt.com, kad pamatytumėte sprogimo vaizdus ir atsargines dalis. Taip pat galite užsisakyti internetu per Bosch parduotuvę arba susisiekti su savo šalies aptarnavimo tarnyba.

Kaip išimti akumuliatorių iš siurblio?

Paspauskite ant akumuliatoriaus (3) esančius atleidimo mygtukus (13) ir išimkite jį iš skyriaus (12). Nespauskite jėga: jis įdedamas tik vienoje padėtyje.

Kokia leidžiama įkrovimo temperatūros riba?

Įkrovimas turi būti atliekamas nuo +10 °C iki +35 °C, kad būtų išsaugotas akumuliatoriaus tarnavimo laikas. Jei temperatūra nepatenka į šį diapazoną, indikatorius mirksi baltai, o įkrovimas pradedamas automatiškai, kai temperatūra grįžta į diapazoną.

Kaip sužinoti, ar akumuliatorius visiškai įkrautas?

Įkrovimo metu įkrovos lygio indikatorius (4) mirksi žaliai. Kai įkrovimas baigtas, indikatorius po kelių minučių užgęsta. Taip pat galite saugiai palikti akumuliatorių ant įkroviklio.

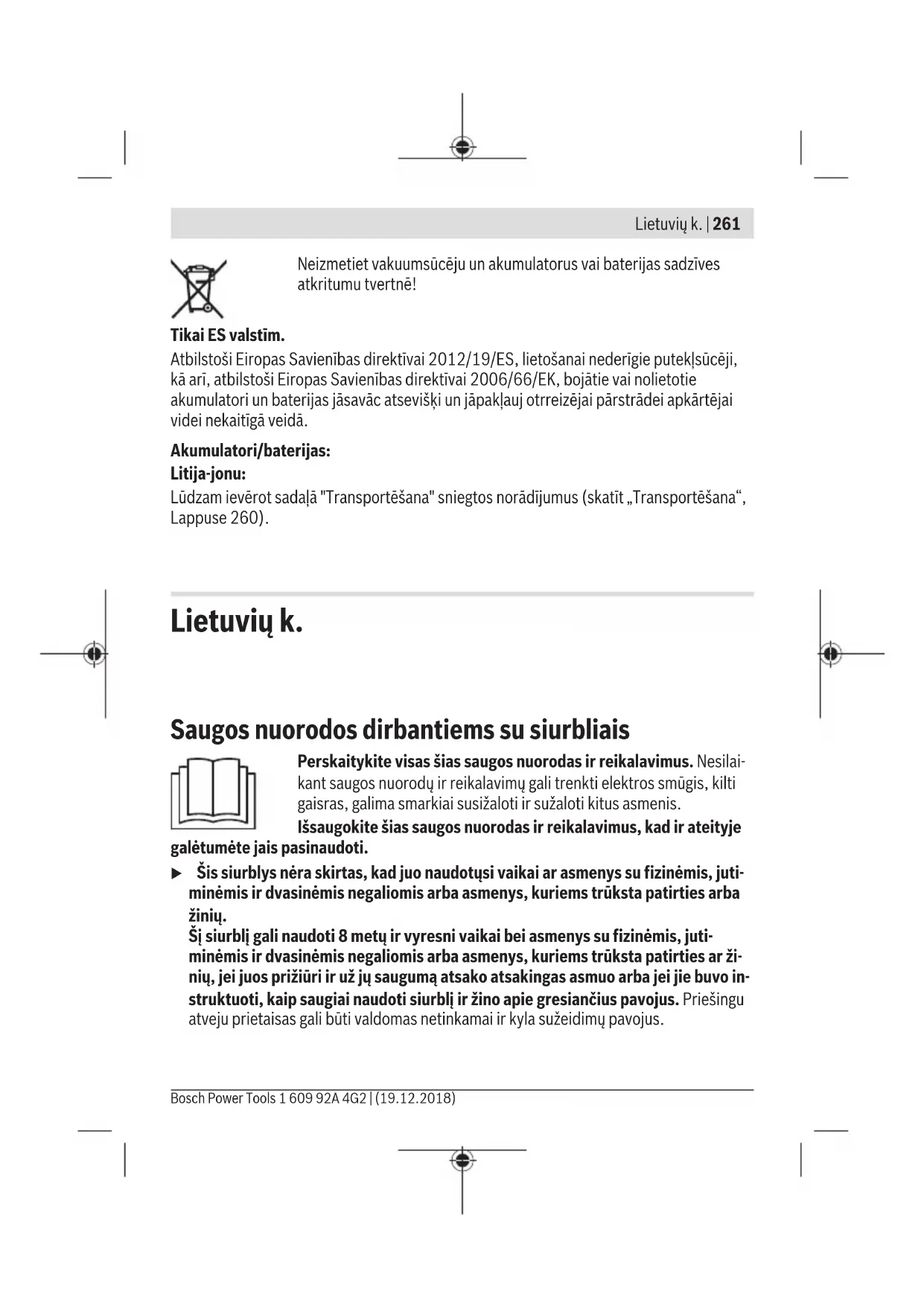

NAUDOJIMO INSTRUKCIJA YOUseries Vac BOSCH

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje

galėtumėte jais pasinaudoti.

Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių.

Šį siurblį gali naudoti 8 metų ir vyresni vaikai bei asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties ar žinių, jei juos prižiūri ir už jų saugumą atsako atsakingas asmuo arba jei jie buvo instruktuoti, kaip saugiai naudoti siurblį ir žino apie gresiančius pavojus. Priešingu atveju prietaisas gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

▶ Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų.

ĮSPĖJIMAS

Nesiurbkite sveikatai kenksmingų medžiagų, pvz., buko, ažuolo, uolienų ir asbesto dulkių. Šios medžiagos yra vėžį sukeliančios. Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

▶ Siurblį naudokite tik tada, jei gavote pakankamai informacijos apie siurblio naudojimą. Rūpestingai instruktavus, sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

ĮSPĖJIMAS

Siurblys yra skirtas tik sausoms medžiagoms siurbti. Patekęs skystis didina elektros smūgio riziką.

▶ DĖMESIO! Siurblį naudoti ir sandėliuoti leidžiama tik patalpose. Į siurblio viršutinę dalį patekęs lietus ar drėgmė padidina elektros smūgio riziką. ▶ Pasirūpinkite geru vėdinimu darbo vietoje. ▶ Siurblį leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Taip galima garantuoti, jog siurblys išliks saugus naudoti. Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite įkvėpti dulkių. ▶ Neplaukite siurblio tiesiai į jį nukreipta vandens srove. Į siurblio viršutinę dalį patekęs vanduo padidina elektros smūgio riziką. ▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. ▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. ▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

• Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. ▶ Nesiurbkite karštų ir degių dulkių ir nenaudokite siurblio patalpose, kuriose yra potencialiai sprogi atmosfera. Dulkės gali užsidegti ir sprogti.

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Siurblys yra skirtas sveikatai nepavojingoms, sausoms dulkėms susiurbti ir nusiurbti. Siurblys skirtas naudoti tik buityje ir namų ūkyje.

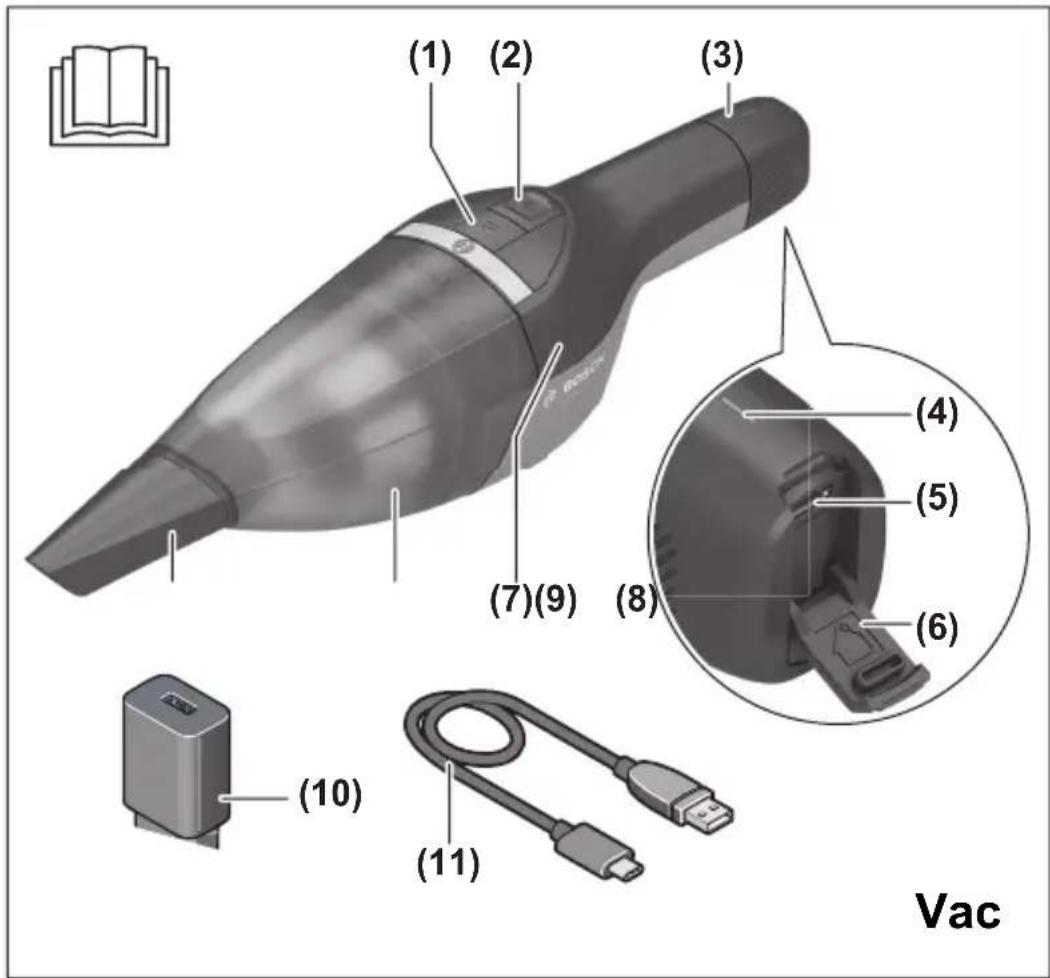

Pavaizduoti prietaiso elementai

Pavaizduotų komponentų numeriai atitinka instrukcijos pradžioje pateiktos schemos numerius.

(1) Dulkių surinkimo dėžutės atblokavimo klavišas (2) Įjungimo-išjungimo mygtukas (3) Akumuliatorius A) (4) Akumuliatoriaus įkrovos būklės indikatorius A) (5) „USB Type-C™“ įvorė A)B) (6) „USB Type-C™“ įvorės dangtelis A) (7) Variklio korpusas (8) Dulkių surinkimo dėžutė (9) Antgalis tarpams siurbti (10) Tinklo adapteris A) (priklausomai nuo šalies) (11) USB kabelis A) (12) Akumuliatoriaus skyrius (13) Akumuliatoriaus atblokavimo mygtukas A) (14) Stambių nešvarumų filtras (15) Smulkiųjų dalelių filtras

264 | Lietuvių k.

(16) Išėmimo kaištis

A) Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

B) USB Type-C™ ir USB-C™ yra „USB Implementers Forum“ prekių ženklai.

Techniniai duomenys

Akumuliatorinis sausų dulkių siurblys Vac
Gaminio numeris	3 603 CD7 0..
Rezervuaro talpa (bruto) l 0,25
Maks. išretinimas (turbinos) kPa 4,2
Maks. srautas (turbinos) m	3 /min 1,1
Svoris pagal „EPTA-Procedure 01:2014“ kg 0,61
Leidžiamoji aplinkos temperatūra
jkraunant °C +10...+35
– veikiant A) ir sandėliuojant °C -10...+50
rekomenduojami akumuliatoriai 1 607 A35 08.
Rekomenduojamas tinklo adapteris 1 600 A01 6A.

A) Ribota galia, esant temperatūrai <0 °C Techniniai duomenys nustatyti su tiekiamame komplekte esančiais akumuliatoriais.

Montavimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo.

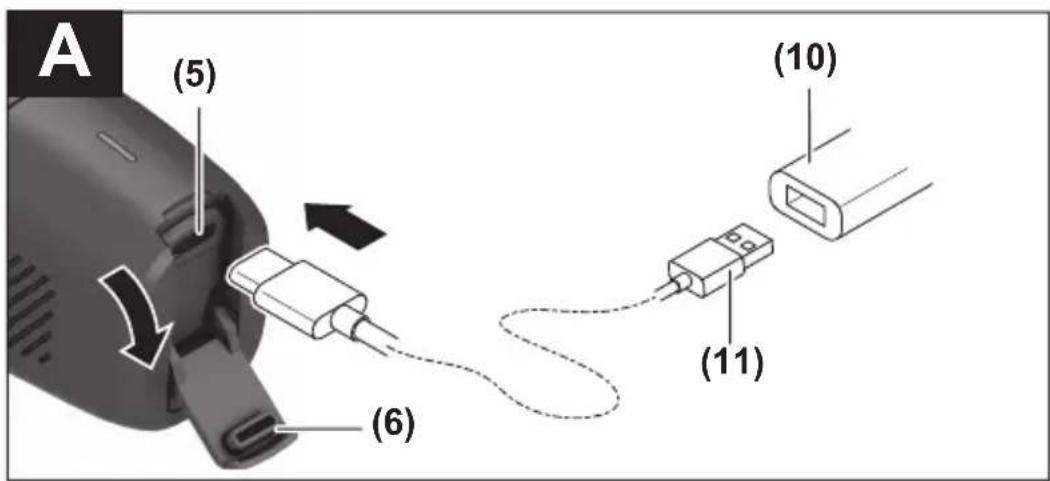

Akumuliatoriaus įkrovimas (žr. A pav.)

▶ Naudokite tik techninių duomenų skyriuje nurodytą tinklo adapterį. Tik toks tinklo adapteris yra pritaikytas prie jūsų siurblyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą jį su tinklo adapteriu visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection“ (ECP) saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia siurblį.

▶ Siurbliui automatiškai išsijungus, nebespauskite įjungimo-išjungimo jungiklio.

Taip galite sugadinti ličio jonų akumuliatorių.

Akumuliatorius turi NTC temperatūros kontrolės daviklį, kuris leidžia įkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 10 °C ir 35 °C. Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Akumuliatorių (3) galite įkrauti atskirai arba siurblyje.

• Atidenkite dangtelį (6).
• Akumuliatorių (3) USB kabeliu (11) sujunkite su tinklo adapteriu (10).
• Tinklo adapterį (10) įstatykite į kištukinį lizdą.

Pradedamas įkrovimas. Akumuliatoriaus įkrovos indikatorius (4) informuoja apie vykstantį įkrovimo procesą.

Įkrovimo metu siurblys yra deaktyvintas ir jo naudoti negalima.

Jei ketinate daryti ilgesnę pertrauką, atjunkite tinklo adapterį (10) nuo elektros tinklo.

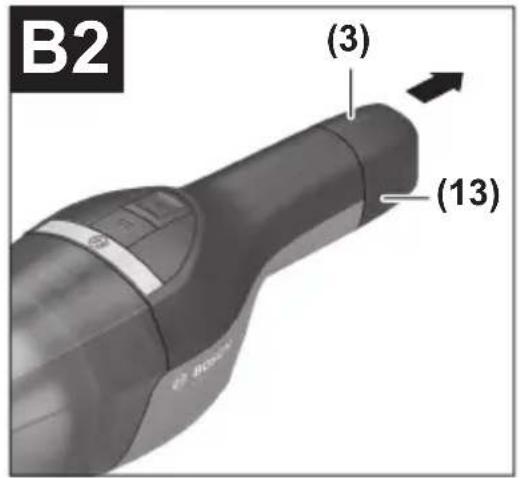

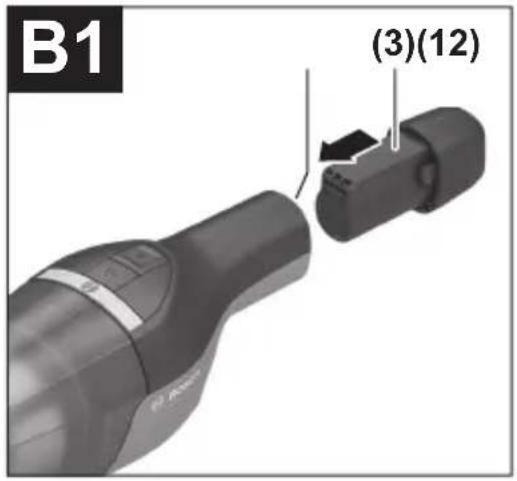

Akumuliatoriaus įdėjimas ir išėmimas (žr. B1-B2 pav.)

▶ Įdėdami akumuliatorių nenaudokite jėgos. Akumuliatorius sukonstruotas taip, kad į siurblį jį būtų galima įstatyti tik tinkama padėtimi. - Stumkite akumuliatorių (3) į akumuliatoriaus skyrių (12) iki atramos. – Norėdami išimti akumuliatorių (3), paspauskite ant akumuliatoriaus esančius atblokavimo mygtukus (13) ir ištraukite akumuliatorių iš akumuliatoriaus skyriaus (12).

Laikykitės pateiktų šalinimo nurodymų.

Akumuliatoriaus įkrovos būklės indikatorius

Akumuliatoriaus įkrovos indikatorius (4) automatiškai suaktyvinamas, kai tik pajudinamas akumuliatorius (3). Akumuliatoriaus įkrovos indikatorius (4) po kelių sekundžių užgęsta, kai akumuliatorius (3) nebejudinamas. Darbo proceso su siurbliu metu akumuliatoriaus įkrovos indikatorius (4) yra išjungtas.

Įkrovimas Akumuliatorius atskirai arba siurblyje (judant)	Įkrovimas (akumuliatorius su prijungtu tinklo adapteriu)
100 % Žalia(nuolat)	Žalia(nuolat)

Įkrovimas Akumuliatorius atskirai arba siurblyje (judant)		Įkrovimas (akumuliatorius su prijungtu tinklo adapteriu)
100 %-50 % Žalia	(nuolat)	Žalia (mirksinti)
50 %-20 % Geltona	(nuolat)	Žalia (mirksinti)
20 %-5 % Raudona	(nuolat)	Žalia (mirksinti)
5 %-0 % Raudona	(mirksinti)	Žalia (mirksinti)

Nuoroda: po ilgesnio akumuliatoriaus (3) sandėliavimo ir nenaudojimo laiko gali būti, kad nebus suaktyvintas akumuliatoriaus įkrovos indikatorius (4). Taip akumuliatorius (3) yra saugomas nuo visiškos iškrovos. Kai tik akumuliatorius (3) įkraunamas, indikatorius vėl suaktyvinamas. Tokiu atveju įkrovimo laikas pailgėja.

Akumuliatoriaus įkrovos indikatorius (4) užgęsta praėjus kelioms minutėms po to, kai akumuliatorius (3) visiškai įkraunamas.

Nuoroda: jei akumuliatoriaus įkrovos būklės indikatorius (4) mirksi baltai, vadinasi temperatūra yra už leidžiamojo aplinkos temperatūros diapazono ribų. Kai pasiekiamas leidžiamosios temperatūros diapazonas, automatiškai prasideda įkrovimo procesas. Įkrovimo metu akumuliatoriaus įkrovos būklės indikatorius (4) mirksi žaliai.

Siurbimo priedų montavimas

Siurblio papildomą įrangą galima tiesiogiai sujungti su dulkių surinkimo dėžute (8).

- Siurblio papildomos įrangos dalis tvirtai įstatykite į dulkių surinkimo dėžutę (8) ir vieną į kitą.

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo.

Atkreipkite dėmesį į tai, kad „USB Type-C“ įvorės dangtelis (6) veikimo metu būtų uždengtas. Taip išvengsite dulkių patekimo.

Paruošimas naudoti

Prieš pradėdami siurbti įsitikinkite, kad tvirtai sumontuotas filtravimo mazgas.

▶ Naudokite tik nepažeistus filtrus (be įtrūkių, skylių ir pan.). Pažeistą filtrą nedelsdami pakeiskite.

Įjungimas ir išjungimas

• Norėdami siurblį įjungti, paspauskite įjungimo-išjungimo mygtuką (2).
• Norėdami siurblį išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką (2).

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio įsijungimo. Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs.

- Retkarčiais nuvalykite siurblio korpusą drėgna šluoste.

– Užterštus įkrovimo kontaktus nuvalykite sausa šluoste.

Dulkių surinkimo dėžutės valymas (žr. C1-C2 pav.)

Kad siurblio našumas išliktų optimalus, dulkių surinkimo dėžutę (8) išvalykite po kiekvieno naudojimo.

• Siurblį laikykite šiek tiek paverstą žemyn, kad jį atidarant iš dulkių surinkimo dėžutės nekristų dulkės.
• Paspauskite atblokavimo mygtuką (1) ir iš variklio korpuso (7) išimkite dulkių surinkimo dėžutę (8). – Dulkių surinkimo dėžutę (8) iškratykite virš specialaus atliekų konteinerio.
• Jei reikia, išvalykite filtrus (žr. „Filtrų valymas (žr. D1-D5 pav.)“, Puslapis 267).
• Po to apačioje po variklio korpusu (7) pastatykite dulkių surinkimo dėžutę (8) ir uždarykite ją sukamuoju judesiu – turite išgirsti, kaip užsifiksuoja.

Filtrų valymas (žr. D1–D5 pav.)

Smulkių dalelių filtrą (15) valyti draudžiama.

• Siurblį laikykite šiek tiek paverstą žemyn, kad jį atidarant iš dulkių surinkimo dėžutės nekristų dulkės.
• Paspauskite atblokavimo mygtuką (1) ir iš variklio korpuso (7) išimkite dulkių surinkimo dėžutę (8).
• Stambių nešvarumų filtrą (14) nuvalykite šepečiu.

• Sukite filtravimo mazgą (stambių nešvarumų filtrą (14) ir smulkių dalelių filtrą (15)) iki atramos sukimo kryptimi „Užraktas atrakintas“ ir nuimkite jį nuo variklio korpuso.
• Smulkių dalelių filtrą (15), laikydami už išėmimo kaiščio (16), ištraukite iš stambių nešvarumų filtro (14).
• Kad nukratytumėte dulkes, smulkių dalelių filtrą (15) atsargiai pastuksenkite virš specialaus atliekų konteinerio. Jei reikia, smulkių dalelių filtro briaunas nuvalykite minkštu šepečiu. – Sumontuojama atbuline išmontavimui tvarka.

Triktys

Jei siurbimo našumas nepakankamas, patikrinkite:

- Ar neprisipildė dulkių surinkimo dėžutė (8)?

▷ (žr. „Dulkių surinkimo dėžutės valymas (žr. C1-C2 pav.)“, Puslapis 267) Išvalykite dulkių surinkimo dėžutę.

- Ar filtrai ((14)/(15)) neužteršti dulkėmis?

▷ (žr. „Filtrų valymas (žr. D1–D5 pav.)“, Puslapis 267) Išvalykite filtrus.

- Ar ne per maža akumuliatoriaus (3) įkrova?

▷ (žr. „Akumuliatoriaus įkrovimas (žr. A pav.)“, Puslapis 264)

Reguliarus dulkių surinkimo dėžutės ištuštinimas ir filtrų valymas užtikrina optimalią siurbimo galią.

Jei siurbimo našumas vis tiek nepakankamas, siurblį pristatykite į klientų aptarnavimo skyrių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje: www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Siurbliai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Siurblių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai siurbliai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis 269).
