ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SI-AT-22 HILTI

Түпнуска пайдалану бойынша нүсқаулық

1 Пайдалану бойынша нүсқаулық туралы мәліметтер

1.1 Осы пайдалану бойынша нускаулық туралы

• Ескерту! Өнімді пайдаланбас бұрын өніммен бірге берілген пайдалану бойынша нұсқаулықты, соның ішінде нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер мен спецификацияларды міндетті түрде оқып шығыңыз және түсініп алыңыз. Барлық нұсқаулар, қауіпсіздік және ескерту нұсқаулары, суреттер, спецификациялар, сондай-ақ құрамдас бөлшектер және функциялармен танысып шығыңыз. Бүл нұсқау орындалмаған жағдайда, ток соғу, өрт, ауыр немесе қазалы жарақат алу қаупі туындайды. Пайдалану бойынша нұсқаулықты, соның ішінде барлық нұсқауларды, қауіпсіздік және ескерту нұсқауларын кейін пайдалану үшін сақтап қойыңыз.
  • HILTI өнімдері кәсіби пайдаланушыларға арналған және оларды тек қана өкілетті, білікті қызметкерлер пайдалануы, күтім және техникалық қызмет көрсетуі тиіс. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті.
• Берілген пайдалану бойынша нүсқаулық басып шығарылған мезетте техникалың ағымдағы жағдайына сәйкес келеді. Ағымдағы нүсқа әрдайым Hilti өнімдерінің веб-сайтында қолжетімді. Ол үшін осы пайдалану бойынша нүсқаулықтағыі деп белгіленген сілтемеге өтіңіз немесе QR кодын сканерлеңіз.
• Пайдалану бойынша нүсқаулық әрдайым өнімде қолжетімді болып сақталуы керек. Өнімді басқа түлғаларға тек осы пайдалану бойынша нүсқаулықпен бірге беріңіз.

1.2 Шартты белгілердің анықтамасы

1.2.1 Ескерту

Ескертулер өнімді қолдану барысындағы қауінтер туралы ескертеді. Төмендегі сигналдық сөздер пайдаланылады:

ΚΑΥΙΠΤΙ

ΚΑΥΙΠΤΙ!

▶ Ауыр жаракаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

ECKEPTY

ECKEPTY!

▶ Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

АБАЙЛАНЫЗ

АБАЙЛАНЫЗ!

Жаракат алуға немесе мүліктің зақымдалуына әкөлуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Пайдалану бойынша нускаулықтағы белгілер

Бул пайдалану бойынша нускаулыкта төмендегі белгілер пайдаланылады:

	Пайдалану бойынша нүсқаулықты ұстану
	Аспапты пайдалану бойынша нүсқаулар және басқа пайдалы акпарат
	Айқас сілтеме
	Қайта пайдалануға болатын материалдармен жұмыс істеу
	Электр аспаптарды және аккумуляторларды тұрмыстық қоқыска тастамаңыз
	Hilti Литий-иондық, аккумулятор
	Hilti зарядтағыш құрылғысы

1.2.3 Суреттердегі белгілер

Суреттерде төмендегі белгілер қолданылады:

2	Бүл сандар осы пайдалану бойынша нүсқаулықтың басындағы тиісті суретке сәйкес көледі.
3	Суреттердегі нөмірлер маңызды жұмыс кезөндерін немесе жұмыс кезөндері үшін маңызды құрамдас бөлшектерді көрсетеді. Мәтінде бүл жұмыс кезендері немесе құрамдас бөлшектері сәйкес сандармен ерекшеленеді, мысалы, (3).
11	Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді.
!	Аталмыш белгі өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Онімдегі белгілер

Өнімде төмендегі белгілер пайдаланылуы мүмкін:

	Өнім iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды.
	Тұрақты ток
	Жұтылуы мүмкін шағын бөлшектер (түймелі элемент) туралы ескерту.
[ЗУАТ]	Өнім бар болған жағдайда, өнім АҚШ пен канадалық, нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

1.4 Өнімdegі/қаптамадағы жапсырма

Түймелі элементтермен жұмыс істеу кезінде ескертулерге назар аударыңыз.

2.1 Кауіпсіздік техникасы бойынша нускаулар

Гайка бурауштың пайдалану бойынша нүсқаулығындағы қауіпсіздік техникасын ұстаныңыз.

2.2 Түймелі элементтерге күтіммен қарау және оларды дұрыс пайдалану

Түймелі элементтерді ешкашан жүтпаңыз. Түймелі элемент жұтылған жағдайда, 2 сағат ішінде ауыр химиялық күйіктер пайда болып, жүтқан адам қаза табуы мүмкін.
▶ Түймелі элементтердің балалардың қолына түспеуін қадағалаңыз. Түймелі элементтің жұтылғанына немесе денеге басқа жолмен кіргеніне күмәніңіз бар болса, жергілікті токсикологиялық орталыққа қоңырау шалып, емделу туралы ақпарат алыңыз.
▶ Түймелі элементті алмастырған кезде түймелі элементтің дұрыс орнатылғанына көз жеткізіңіз. Түймелі элементтің полюстер (+ және -) бойынша дұрыс салынғанына көз жеткізіңіз. Жарылыс қаупі бар.
Түймелі элемент бөлімін өрдайым толықтай жабыңыз. Түймелі элемент бөлімін берік жабу мүмкін болмаса, өнімді өрі қарай пайдаланбаңыз және түймелі элементті шығарып алыңыз. Түймелі элементті балалардан алшақ ұстаңыз.
Ескі мен жаça түймелі элементтерді, әртүрлі маркаларды немесе түймелі элементтердің түрлерін (мысалы, сілтілі, мырыш-көміртек немесе қайта зарядтауға болатын түймелі элементтер) араластырмаңыз.
- Тек осы пайдалану бойынша нускаулыкта келтірілген туймелі элементтерді пайдаланыңыз. Ешкандай баска туймелі элементтерді немесе баска куат кезін пайдаланбаңыз.
▶ Кайта зарядталмайтын түймелі элементтерді қайта зарядтауға тыйым салынады. Туймелі элементтің саңылаусыздығы бұзылуы, ол жарылуы, өртенуі және адамдарға жаракат тигізуі мүмкін.
▶ Түймелі элементтің зарядын шығаруға, оны зарядтауға, бөлшектеуге немесе өртеуге тыйым салынады. Түймелі элементті өндіруші белгілеген максимальды температурадан жоғары қыздыруға тыйым салынады. Әйтпесе газ шығуынан, жылыстаудан немесе жарылыстан жаракат алу қаупі пайда болып, адам химиялық әсерден күйіп қалуы мүмкін.
Түймелі элементтерді узак, уақыт бойы пайдаланылмайтын өнімдерден шығарып алыңыз және оларды жергілікті ережелерге сәйкес қайта өндтеуге беріңіз немесе кәдеге жаратыңыз. Түймелі элементтерді тұрмыстық қоқысқа тастауға және өртеуге ТЫЙЫМ САЛЫНАДЫ.
Пайдаланылған түймелі элементтерді шығарып алыңыз да, жергілікті ережелерге сәйкес дереу қайта өндеуге беріңіз немесе кәдеге жаратыңыз. Түймелі элементтерді балалардан алшақ ұстаңыз. Түймелі элементтерді түрмыстық қоқысқа тастауға және өртеуге ТЫЙЫМ САЛЫ-НАДЫ. Заряды таусылған түймелі элементтердің саңылаусыздығы бұзылуы және олар өнімге закым келтіруі немесе адамдарға жаракат тигізуі мүмкін.
▶ Пайдаланылған түймелі элементтер де ауыр жаракат алуға немесе өлімге өкелуі мүмкін. Пайдаланылған түймелі элементтерге жаңаларымен бірдей қараңыз.
Закымдалған түймелі элементке су тигізбеңіз. Шыққан литий мен су байланысының нәтижесінде сутек пайда болып, бул өртке, жарылыска немесе адамдардың жаракаттануына әкелуі мүмкін.

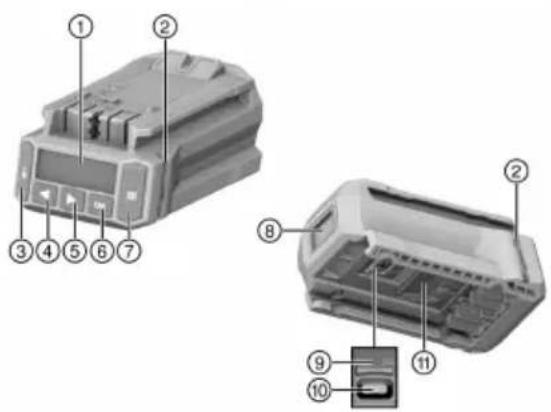

3.1 Өнімге шолу

① Дисплей
② Бакылау шамдары
③ Күлыптау түймесі
④ Сол жақ көрсеткі түймесі
⑤ Он жак көрсеткі түймесі
⑥ OK түймесі
⑦ Сканерлеу түймесі
⑧ Сканер
⑨ USB интерфейсіне арналған қакпак (суретте ашық күйінде көрсетілген)
⑩ С түріндегі USB интерфейсі
⑪ Буғаттаудан шығару түймесі

3.2 Маçсатына сай қолдану

Сипатталған өнім бекіту құралын бақылау арқылы бекітуге арналған электронды модуль және қосылым сапасын қамтамасыз етеді. Оны үлгі атауындағы қоспасы AT-22 бар гайка бұрауышымен Hilti ғана пайдалануға болады. Жұмыстар модульде тіркеледі және құжаттама жұргізу мақсатымен AT Documentation Software ДК бағдарламалық жасақтамасымен оқылуы мүмкін.

Осы модульде ешкандай белгіленген айналу моментін қолмен реттеу мүмкін емес!

Hilti бекіткіштерінтартуушінтектиістіенімніңпайдаланубойынша нүсқаулығындасипатталғансокқымен бурау саптамаларын ғана пайдаланыңыз.

Бул өнім үшін тек гайка бұрауышына қызмет көрсету бойынша нұсқаулығында ұсынылған Hilti Nuron В 22 сериялы литий-ионды аккумуляторды пайдаланыңыз.

3.3 Ыктимал кате колдану

Бул өніммен кернеу өткізгіш сымдарда жұмыс істемеңіз.

Аталмыш өнім атом электр станцияларында Hilti бекіткіштерін бекіту үшін жарамайды! Косымша акпарат алу үшін Hilti қызмет көрсету орталығына жолығыңыз.

1-ші лазер класы, IECEN 60825-1:2014 стандартына негізделген және CFR § 1040 (лазер бойынша 56-ескертпе) сай келеді.

21

3.5 Бақылау шамдары

Тарту модулі сигналдык шамдар арқылы әртүрлі хабарларды немесе күйлерді көрсетеді.

Құралдың бөлшектері Сипаттамасы
Бақылау шамдары жасыл түспен жанып түр. •	Сканерлеу кезінде: Штрихкод, QR код немесе екі өлшемді матрицалықштрихкод анықталды.Гайка бұрауыш автоматты түрде өшкен соң бұрап бекіткен кезде: Тарту әрекеті сәтті аяқталды.
Бақылау шамдары қызыл түспен жыпылықтайды.	Сканерлеу кезінде: Штрихкод, QR код немесе екі өлшемді матрицалық штрихкод анықталмады.Гайка бұрауыш өшкен соң бұрап бекіткен кезде: Бұрандалы қосылым таңдалған параметрлерге сай тартылмауы мүмкін. Мұндай жағдайда, мысалы, гайка бұрауышты бірден қолмен өшіру көмектесуі мүмкін.
Бақылау шамдары сары түспен жыпылықтайды.	Модуль бекіткіш элементке байланысты төменdegіні анықтады:А) Анкерлі болтың немесе химиялық дюбельдері бар бұрандалы қарнактың бұрандалы қосылымы өлдекашан тартылып, қайта босатылған. Сол себепті бұрандалы қосылым тарту үшін анықталған параметрлерге сәйкес қосымша тартылды және тарту әрекеті сәтті аяқталды.В) Орнату жүйелерінің және анкерлік шиналарға арналған бұрандалы қосылым өлдекашан тартылды,бірақ модуль дұрыс тарту моментінің қолданылғанын анықтай алмайды. Егер бұрандалы қосылым калибрленген динамометрлі сомын кілтімен тартылмаған болса немесе модульдің сигналдық шамдары жасыл түспен жанбай тұрса, бұрандалы қосылымды калибрленген динамометрлі сомын кілтімен тексеріп шығу және қажет болса, дұрыс орнату кезіндегі айналу моментімен тарту қажет.

3.6 Зуммер

Тарту модулі акустикалық жауап сигнал ретінде зуммер арқылы келесі басқару дыбыстарын шығара алады:

Құралдың бөлшектері Сипаттамасы
Үздіксіз дыбыстық сигнал	Растау дыбысыОКОперация сәтті аяқталдыБақылау шамдары жасыл түспен жанып түр.
2 қысқа дыбыстық сигнал	1-ескерту сигналыБекіткіш бөлшек пен қолдануға байланысты "Дұрыс" немесе "Бұрыс" (мысалы, қайта орнату процесі, танылмаған тарту моменті.Өнімді интеллектуалды режимде қондыру бөлімін қараңыз.Бақылау шамдары сары түспен жыпылықтайды.
4 қысқа дыбыстық сигнал	2-ескерту сигналыДұрыс емесОперация токтатылдыБақылау шамдары қызыл түспен жыпылықтайды.

3.7 USB интерфейсі

USB интерфейсі (С түрі, USB 2.0) тарту модулін компьютерге қосуға мүмкіндік береді. AT Documentation Software бағдарламалық жасақтамасымен басқа функциялардың ішінен төмендегілерді орындау мүмкін болады:

• Жаңа бекіткіштер үшін жазбалар қосу
• Алдын ала кожетімді жазбаларды өзгерту / жаңарту
• Кужаттама функциясын ажырату / іске қосу
• Кужаттама функциясының протоколын толықтыру
  • Тарту модулінде сағатты орнату

Косымша акпаратты AT Documentation Software бағдарламалық жасақтамасының кужаттамасынан караңыз.

Төмендегі сілтеме бойынша бағдарламалық жасақтаманы жуктеп алуға болады: http://www.hilti.com/adaptive_torque_documentation_software

3.8 Жеткізілім жинағы

Интеллектуалды тарту модулі, қызмет көрсету бойынша нұсқаулық, қысқаша нұсқаулық, USB кабелі Оған қоса өніміңіз үшін рүқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб-сайттан табуға болады: www.hilti.group

4 Техникалық деректер

Өнім буыны	01
Салмағы	0,24 кг(0,53 фунт)
Лазер класы	1
Сканер түрі	Камера сканері (кескін құру құрылғысы)
USB интерфейсі	С түрі, USB 2.0
Түймелі элемент	3 В, CR2032 немесе BR2325

5 Жумыска дайындык

Осы кожаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

- Тарту модулін салудан бұрын тарту модулінің контактілері мен гайка бұрауыш контактілері бөгде заттардың әсеріне үшырамайтынына көз жеткізіңіз.

ECKEPTY

Тарту модулінің құлауынан болатын жаракат алу қаупі !

▶ Гайка бурауышка тарту модулінің берік бекітілгенін тексеріңіз.

- Тарту модулін сырт еткен дыбыспен тіреліп бекітілгенше, сокпалык гайка бурауышка алдынан жылжытыңыз.

Аккумуляторды салудан бұрын аккумулятордың контактілері мен тарту модулінің контактілері бөгде заттардың әсеріне ұшырамайтынына көз жеткізіңіз.

ECKEPTY

Аккумулятордың кулауынан болатын жаракат алу каупі!

▶ Тарту модуліне аккумулятордың берік бекітілгенін тексеріңіз.

- Аккумуляторды орнына түскен дыбысты естігенше, оны тарту модуліне алдыңғы жағынан жылжытыңыз.

5.3 Аккумуляторды шығару

1. Аккумулятордың құлыптан босату түймесін басыңыз.

2. Аккумуляторды өнімнен шығарыңыз.

5.4 Тарту модулін алып тастау 3

1. Аккумуляторды аспаптан шығарыңыз.
2. Тарту модулінің құлыптан босату түймесін (2) басып тұрыңыз.
3. Тарту модулін сокпалық гайка бұрауыштан алға қарай тартыңыз (3).

6 Кызмет көрсету

Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орынданыз.

6.1 Косу/өшіру

Шарттар: Тарту модулі өшірулі, дисплей көрсетілмейді.

1. Сокпа гайка бурауштын онға/солға айналу ауыстырып-қосқышын онға айналу күйіне орнатыңыз.

2. Сокпа гайка бурауштын ажыраткышын жылдам басыңыз.

▶ Дисплей жарығы қосылады, дисплейде қыска арада бастапқы экраны көрсетіледі.
Жұмысын бақылау үшін бақылау шамдары қысқа арада қызыл, сары және сонан сон жасыл түспен жанып түрады. Бақылау дыбыстық сигналы шығарылады.
▶ Дисплейде сонғы тандалған жұмыс режимі тандау жақтауымен көрсетіледі.
▶ Дисплейде ақаулық көрсетілген жағдайда:
- Акаулардағы көмек бөліміндегі дисплей индикаторын қараңыз.

1. Жұмыс режимін және қажет болса, қосымша параметрлерді тандаңыз. 500

2. 📄 күлыптау түймесін басыңыз.

▶ Тарту модулі құлыпталған, сокпа гайка бұрауыш пайдалануға дайын.

6.1.2 Тарту модулін өшіру

Тарту модулі өшеді:

• гайка бурауыш узак, мерзім бойы пайдаланылмаған сон автоматты түрде өшкенде
- аккумулятор шығарылғанда
- компьютер мен тарту модулінің USB қосылымы үзілген жағдайда.

6.2 Негізгі пайдалану

Осы мақалада жұмыс қағидаларын көрсету үшін жиі қолданылатын негізгі функциялар сипатталған. Белгілі бір жұмыс режимдерінің егжей-тегжейлі сипаттамасын тиісті жұмыс режимінің бөлімінде табуға болады.

Қосылған соқпалық гайка бұрауышын тек тарту модулі құлыпталған жағдайда пайдалануға болады. Бүл пайдаланушыны параметрлерге қажетсіз өзгертулерден қорғайды.

Модульді босату

Тарту модулін реттеу үшін оны құлыптан босату керек.

▶ Тарту модулін құлыптан босату үшін, құлыптау түймесін кемінде 1 секунд басып тұрыңыз.
Дисплейде соңғы көрсетілген бекіту элементінің түріне немесе соңғы көрсетілген жұмыс режиміне дейін тандау шектері көрсетіледі.
▶ Тарту модулі құлыптан босатылып, параметрлерді орнату режимінде қызмет етеді. Гайка бұрауыш ажыратылады.

Навигация

Дисплейде тандау шектері мен бірнеше элемент (опциялар, параметрлер) көрсетілгенде, тандау шектерін және көрсеткі түймелерінің көмегімен жылжытуға болады.

Опцияны таңдау / параметрді өзгерту

▶ Таңдау жақтауын өзгеру енгізгіңіз келетін элементке орналастырыңыз (Опция / Параметр).
▶ ОК түймесін басыңыз.
▶ Элемент кара фонда көрсетіледі.

▶ Көрсеткі түймелерінің көмегімен қалаулы параметрді орнатыңыз.
▶ Параметрді қабылдау үшін, ОК түймесін басыңыз.

▶ Элемент енді қайтадан таңдау шектерімен бірге көрсетіледі.

Модульді кулыптау

Барлық параметрлер орындалғаннан кейін, тарту модулі қайтадан құлыпталуы керек.

▶ кулыптау түймесін басыңыз.

• Дисплейде тандау шектері өшіріледі. Интеллектуалды тарту модулі құлыпталған, орнатылған өндеу параметрлерін кездейсок өзгерту мүмкін емес.
  Соқпалық гайка бұрауыш қайта іске қосылады.

6.3 Herizrì параметрлер

6.3.1 Негізгі параметрлерді шақыру

1. Кажет болса, тарту модулін кульптан босатыңыз. 496
2. ОК түймесін кемінде 1 секунд басып тұрыңыз.

▶ "Негізгі параметрлер" мәзірі пайда болады.

6.3.2 Herizrì параметрлер мэзірінде функцияны таңданыз

1. Таңдау жақтауын көрсеткі түймелерінің көмегімен қалаулы функцияның белгісіне жылжытыңыз. "Herizrі параметрлер" мәзіріндегі функциялар

Белгі Функция
	Тарту модуліндегі күн мен уақытты көрсетуУақытты тек қанаAT Documentation Softwareбағдарламалық жасақтамасыныңкөмегімен орнатуға болады.
	Соқпалық гайка бұрауышына техникалық қызмет көрсету акпаратын көрсету
	Тарту модуліндегі жадты үлестіруді көрсетуМаңызды:Егер жад 100%-ға толы болса, ең ескі деректер автоматты түрде қайтажазылады.AT Documentation Softwareбағдарламалық жасақтамасының көмегімен жазылғандеректерді оқуға және/немесе тарту модулінің жадынан жоюға болады.HiltiCOMPаниясы деректерді жүйелі түрде оқуға және сақтауға кеңес береді.
	Тарту модулінің және бекітілген сокпалық гайка бұрауышының бағдарламалықжасақтама нұскқаларын көрсету
	"Herізгі параметрлер" мәзірінен шығу

1. ОК түймесін басыңыз.

6.3.3 Соқпалық гайка бураушына техникалық қызмет көрсету акпараты функциясының дисплей индикаторлары

2 белгісі іске қосылған соң, соқпалық гайка бұрауыштың қалған қызмет ету мерзімі келесі міндетті техникалық қызмет көрсетуге дейін төмендегі дисплей индикаторларымен көрсетіледі.

Сокпа гайка бураушка техникалық қызмет көрсету күйі бойынша дисплей индикаторлары

Индикатор Сипаттамасы
	Сокпа гайка бурауыш қалыпы күйде, ағымдағы уақытта ешқандай техникалық қызмет көрсету қажет емес.
	Сокпа гайка бурауышқа жақын арада техникалық қызмет көрсету қажет болад Дисплейдің оң жағындағы тікбурыштағы сегменттер қалған қызмет ету мерзімін қалған бөлігін көрсетеді.
	Сокпа гайка бурауышқа дөл қазір техникалық қызмет көрсету қажет. Маңызды: Аталмыш ескерту хабары қалған пайдалану мерзімі аяқталған соң автоматты түрде көрсетіледі. «Интеллектуалды жұмыс», «Tracefast» және «Бұрап бекіту» жұмыс режимдерін бұдан былай таңдау мүмкін болмайды.

Дисплей индикаторларынан тәуелсіз түрде, жасалатын бұрандалы қосылымдардың сапасын қамтамасыз ету үшін қолданылатын гайка бұрауышка кем дегенде жылына бір рет күтім көрсету қажет.

6.3.4 "Herizrì параметрлер" мәзірінен шығу

1. Таңдау жақтауын бөлгісіне жылжытыңыз.

2. ОК түймесін басыңыз.

▶ Дисплейде соңғы таңдалған жұмыс режимі көрсетіледі.

6.4 Жумыс режимдері

Бөлек жұмыс режимдерінің төменdegі сипаттамалары тек қана гайка бұрауштың он жақ айналуы үшін жарамды. Сол жақ айналымда соқпалық гайка бұраушының жұмысы реттелмейді.

6.4.1 Инттелектуалды жұмыс

"Интеллектуалды жұмыс" жұмыс режимінде тарту модулі бекіткіш бөлшектің таңдалған түрінің тартылуын реттеп бақылайды. Оған қоса соңғы орындалған бағдарламалық жасақтама және/немесе параметр жаңартуын өңдеу параметрі пайдаланылады. Ағымдағы өңдеу параметрлерін әрдайым пайдалану үшін, бағдарламалық жасақтама және параметр нұскаларының өзектілігін үнемі тексеріп отырыңыз.

Бул жұмыс режимінде сокпа гайка бұрауштың АТ индикаторы жанады және айналу моментінің ауыстырып-қосқышы жұмыс істемейді.

Сокпа гайка бурауштын кызмет көрсету бойынша нүсқаулығын орынданыз.

Өндеу параметріндегі дисплей индикаторы

① Бекіту элементінің түрі (бекіту элементінің кыска атауы)
② Материал/дайындама
③ Диаметрі (бар болса)

6.4.1.1 Бекіткіш бөлшек түрі

Бекіткіш бөлшектердің алуан түрлері үшін тарту модулінде зауыттық өндеу параметрі сақталған. Көрсетілген бекіткіш бөлшек пайдаланылатын бекіткіш бөлшекке сәйкес келуге тиіс.

Косымша акпаратты тиісті бекіткіш бөлшектің SI-AT үлгісіне тән және жалпы пайдалану бойынша нүсқаулығынан қараңыз.

Тиісті бекіткіш бөлшектің дұрыс өндеу параметрі пайдаланылғанына көз жеткізіңіз.

«Tracefast» жұмыс режимі «интеллектуалды» жұмыс режимінің кеңейтімі болып табылады. Осы жұмыс режимінде тарту модулі бекіткіш бөлшектің таңдалған түрін тарту процесін реттеп қадағалайды және бекіткіш бөлшектің параметрлерін, соның ішінде оның сериялық нөмірін тіркейді. Соңғы орындалған бағдарламалық жасақтаманы және/немесе параметрлерді жаңартудың өндеу параметрлері пайдаланылады. Ағымдағы өндеу параметрлерін әрдайым пайдалану үшін, бағдарламалық, жасақтама және параметр нұскаларының өзектілігін үнемі тексеріп отырыңыз.

Бул жұмыс режимінде сокпа гайка бұрауштың АТ индикаторы жанады және айналу моментінің ауыстырып-қосқышы жұмыс істемейді.

Сокпа гайка бурауыштын кызмет көрсету бойынша нускаулығын орынданыз.

Өндеу параметріндегі дисплей индикаторы

① Бекіткіш бөлшек түрі (бекіткіш бөлшектің қысқа атауы)

② Материал / дайындама / өнім нүскасы

6.4.2.1 Бекіткіш бөлшек түрі

Бекіткіш бөлшектердің алуан түрлері үшін тарту модулінде зауыттық өндеу параметрі сақталған. Көрсетілген бекіткіш бөлшек пайдаланылатын бекіткіш бөлшекке сәйкес келуге тиіс.

Косымша акпаратты тиісті бекіткіш бөлшектің SI-AT үлгісіне төн және жалпы пайдалану бойынша нұсқаулығынан қараңыз.

Тиісті бекіткіш бөлшектін дұрыс өңдеу параметрі пайдаланылғанына көз жеткізіңіз.

6.4.3 «Бурап бекіту» жұмыс режимі

«Бурап бекіту» жұмыс режиміндегі дисплей индикаторы:

1

Сан тандалған деңгейді көрсетеді.

Осы жұмыс күйінде жалпы 30 деңгей қолжетімді. Бекіткіш бөлшектердің белгілі бір деңгейін таңдау әртурлі факторларға байланысты.

Факторлардың мысалдары:

- Бекіткіш бөлшектің түрі мен өлшемдері

• Бекіткіш бөлшектің нақты айналу моменті

- Бурандалы өнделетін бөлшектің материалы мен кұрылымы

Осы деректерді пайдалана отырып, дұрыс деңгейді біртіндеп анықтаңыз.

6.4.3.1 «Бурап бекіту» жұмыс режимі үшін қажетті деңгейді анықтау

АБАЙЛАНЫЗ

Зақымдалу қаупі бар! Бекіткіш бөлшектің, алмалы-салмалы құралдың және/немесе өңделмелі бөлшектің зақымдалуы.

Бурап бекітуді бастамас бұрын, бекітілетін бөлшектің жанасатын беттері букіл бет бойынша бірінің устінен бірі жатқанына және гайка бөлшекке тірелгенше бурап түсірілгеніне көз жеткізіңіз.

1. Бекіту элементін төмен деңгейді пайдаланып тартыңыз.

Тым катты тарту салдарынан бекіткіш бөлшектерге зақым келтірмеу үшін, мүмкіндігінше төмен деңгейден бастаңыз.

1. Тартылатын бекіту элементінің қол жеткізілген айналу моментін қалибрленген бұрауыш кілттің көмегімен тексеріп шығыңыз.

Бірнеше бекіту элементін қайталап тарту үшін, барлық бұрап бекіту шарттарының бірдей екендігіне көз жеткізіңіз. Өзгертілген бұрап бекіту шарттары баска деңгейді талап етуі мүмкін.

Нэтиже 1 / 3

Бекіткіш бөлшектің орнатылған айналу моментіне қол жеткізілмеді.

▶ Бекіту элементін босатып, тарту модуліне жоғарырақ деңгей орнатыңыз.

- Бекіту элементін жаңа деңгеймен бұрап бекітіңіз және осы тексеру қадамын кайтадан орынданыз.

Нэтиже 2 / 3

Бекіткіш бөлшектің орнатылған айналу моментіне шамадан тыс асып кетті.

▶ Бекіту элементін босатып, тарту модуліне төменірек деңгей орнатыңыз.
Бекіту элементін жаңа деңгеймен бұрап бекітіңіз және осы тексеру қадамын қайтадан орындаңыз.

Нэтиже 3 / 3

Бекіту элементі сипатталған айналу моментімен тартылды.

Бекіту элементі үшін дұрыс деңгей анықталды.

6.4.4 «Реттелмеген» жұмыс режимі

Бул жұмыс режимінде тарту модулі ажыратылған. Осылайша тарту модулінсіз қыска мерзімде жұмыс істеу үшін тарту модулін алып тастаудың қажеті жоқ. Сокпалық гайка бұраушш тарту модулі орнатылмағандай жұмыс істейді. Сокпалық гайка бұраушштың айналу моменті индикаторы айналу моментінің таңдалған деңгейін көрсетеді және айналу моментін ауыстырып-қосқышпен реттеледі.

Жұмыс режимін бекіткіш бөлшекке байланысты 2 түрлі әдіспен орнатуға болады.

6.5.1 Штрихкод, QR код немесе екі влшемді матрицалык штрихкодты сканерлеу арқылы жұмыс режимін орнатыңыз 4

Бурап бекітілетін Hilti өнімінде штрих код, QR код немесе екі өлшемді матрицалық штрихкод бар болса, жұмыс режимін осы кодтарды сканерлеу арқылы жылдам әрі оңай өнімге орнатуға болады.

1. Тарту модулін кұлыптан босатыңыз: 496
2. Сканерлеу түймесін басыңыз.

▶ Сканер іске қосылады, окуға дайындық дисплейде бөлгісі арқылы көрсетіледі.

1. Енді модульді штрихкод, QR код немесе екі өлшемді матрицалык штрихкодтың проекцияланатын жабдық айқасуында орналасатындыктай шамамен 15 сантиметр (6 дюйм) қашықтықта ұстаңыз.

Нэтиже 1 / 2

Бакылау шамдары жасыл түспен жанып түр.

Дисплейде √ көрсетіледі.

Растау дыбысы шығарылады.

Дисплейде бурап бекітілетін бекіткіш бөлшек үшін өндеу режимі көрсетіледі.

Нэтиже 2 / 2

Тарту модулінің жадында бұрап бекітілетін бекіткіш бөлшек үшін өндеу параметрлері әлі жок болуы мүмкін. Hilti үйлесімді SI-AT бекіткіш бөлшек үшін өзінің үйлесімді бекіткіш бөлшекке SI-AT-арнайы қызмет керсету бойынша нұсқаулығын ұсынады. Мұнда өндеу параметрін тарту модулінің жадына жүкттеу үшін, тарту модулімен сканерлей алатын QR кодты табасыз.

Бурап бекітілетін өнімге арналған өндеу параметрлерін тарту модуліне USB арқылы AT Documentation Software бағдарламалық жасақтамасының көмегімен жуктеуге болады. Ағымдағы өндеу параметрлерін әрдайым пайдалану үшін, бағдарламалық жасақтама және параметр нұсқаларының өзектілігін үнемі тексеріп отырыңыз.

Бақылау шамдары қызыл түспен жыпылықтайды.

Дисплейде 🚫 🔒 көрсетіледі (кодты оку мүмкін емес немесе ол танылмайды).

Ескерту дыбысы шығарылады.

▶ Сканерлеу түймесін басыңыз да, кодты тағы бір рет сканерлеп шығыңыз.

1. Егер бекіткіш элемент Tracefast режимі ушін жарамды болса, Tracefast жұмыс режимін пайдалану кажет (√) немесе кажет емес ( ) екенін тандаңыз.

2. Тарту модулін құлыптаңыз. 496

Tracefast жұмыс режимі іске қосылған болса, дисплеиде√ белгісі үздіксіз көрсетіледі.
Tracefast жұмыс режимі ажыратылған болса, дисплейде 📄 ✗ белгісі үздіксіз көрсетіледі.

6.5.2 Жұмыс режимін басқару түймелері арқылы орнату

Бурап бекітілетін бекіткіш бөлшекте ешкандай штрихкод, QR коды немесе екі өлшемді матрицалық штрихкод болмаса, жұмыс режимін тарту модулінің басқару түймелері арқылы қолмен орнатуға болады.

1. Тарту модулін құлыптан босатыңыз: 496

2. Көрсеткі түймелерін пайдаланып, тандау жақтауын өзгерткіңіз келетін опцияға жылжытыңыз.

3. ОК түймесін басыңыз.

▶ Тандалған опция енді қара түспен көрсетіледі.

1. Көрсеткі түймелерінің көмегімен қалаулы параметрді таңданыз.

2. ОК түймесін басыңыз.

▶ Тандалған параметр таңдау жақтауымен көрсетіледі.

1. Косымша параметрлерді орнату үшін, қажетінше 3-5 қадамдарды қайталаныз.

2. Тарту модулін күлыптаңыз: 496

6.6 Өнімді интеллектуалды режимде қондыру

Тарту модулін пайдалану алдында бұrap бекітілетін бекіткіш элементтің дұрыс орнатылғанына көз жеткізіңіз. Бұrap бекітілетін бекіткіш элементтердің қызмет көрсету бойынша нұсқаулығын және бекіткіш элементтердің тексеру бойынша нұсқауларды орынданыз.

1. «Интеллектуалды» жұмыс режимін орнатыңыз.

2. Онға/солға айналу ауыстырып-қосқышын онға айналу күйіне орнатыңыз.

3. Сокпа гайка бураушты арнайы алмалы-салмалы куралдың көмегімен бурап бекітілетін бекіткіш элементке кондырыңыз.

4. Бағдарламалық ауыстырып-қосқышты тарту модулі келесі хабарлардың бірін бергенше басып тұрыңыз:

Нэтиже 1 / 4

• «Бурап бекіту сәтті аякталды» хабары көрсетіледі:
- Бакылау шамдары жасыл түспен жанып түр.
- Растау дыбысы шығарылады.

Бекіткіш элемент тиісінше тартылған. Бірдей түрdegі келесі бекіткіш элементпен жалғастыруға болады.

Нэтиже 2 / 4

• «Қайта тарту сөтті аяқталды» хабары көрсетіледі
- Бакылау шамдары сары туспен жыпылыктайды.
• 1-ескерту дыбысы шығарылады.

A) Алдын ала тартылып, сонан соң қайта босатылған анкерлік болттың немесе химиялық, дюбельдері бар бұрандалы қарнақтың бұрандалы қосылымы қайтадан тартылды. Егер бұрандалы қосылым алдында дұрыс жолмен тартылмаған болса, оны калибрленген бұрауыш кілтпен тексеру немесе тарту керек. В) Орнату жүйелерінің және анкерлік шиналарға арналған бұрандалы қосылым өлдеқашан тартылды, бірақ модуль дұрыс тарту моментінің қолданылғанын анықтай алмайды. Бұрандалы қосылымды калибрленген бұрауыш кілтпен тексеріп, қажет болса, оны дұрыс орнату кезіндегі айналу моментімен тартыңыз.

Нэтиже 3 / 4

• «Аккумулятор кернеуі тым төмен» хабары көрсетіледі:
- Бакылау шамдары қызыл түспен жыпылықтайды.

Аккумулятордың қалған сыйымдылығы бекіткіш элементті тарту үшін тым аз.

▶ Хабарды растау үшін, ОК түймесін басыңыз.
- Зарядталған аккумуляторды салыңыз.

Нэтиже 4 / 4

• «Бурап бекіту дұрыс аякталған жок» хабары көрсетіледі: ✗
- Бакылау шамдары кызыл түспен жыпылыктайды.
• 2-ескерту дыбысы шығарылады.
▶ Бекіткіш элементі калибрленген бурауыш кілтпен тартыңыз.

6.7 Өнімді Tracefast режимінде тарту

Тарту модулін пайдалану алдында, бұрап бекітілетін бекіткіш бөлшектің дұрыс орнатылғанына көз жеткізіңіз. Бұрап бекітілетін бекіткіш бөлшектің қызмет көрсету бойынша нұсқаулығын және бекіткіш бөлшектерді тексеру бойынша нұсқауларды орынданыз.

«Tracefast» жұмыс режимі іске қосылған болса, тарту модулі тек бекіткіш бөлшектердегі Datamatrix кодтарын аныктайды. Басқа штрихкодты, QR немесе Datamatrix кодын сканерлеу үшін «Tracefast» жұмыс режимін ажырату қажет.

1. «Tracefast» жұмыс режимініске қосыңыз.

2. Онға/солға айналу ауыстырып-қосқышын онға айналу күйіне орнатыңыз.

3. Сокпа гайка бурауштын негізгі сөндіргішін басыңыз.

▶ Тарту модулінің сканері іске қосылады.

1. Бурап бекітілетін бекіткіш бөлшектегі Datamatrix кодын сканерленіз.

Нэтиже 1 / 2

Бакылау шамдары жасыл түспен жанып түр.

Дисплейде көрсетіледі.

Растау дыбысы шығарылады.

Дисплейде бурап бекітілетін бекіткіш бөлшек көрсетіледі және тарту модулі бекіткіш бөлшектің метадеректерін келесі бурап бекіту әрекеті үшін сақтап қояды.

Нэтиже 2 / 2

Бақылау шамдары қызыл түспен жыпылықтайды.

Дисплейде көрсетіледі (кодты оку мүмкін емес немесе ол танылмайды).

Ескерту дыбысы шығарылады.

▶ Сканерлеу түймесін басыңыз да, кодты тағы бір рет сканерлеп шығыңыз.
Кодты сканерлеу мүмкін болмаса (мысалы, оның тым қатты зақымдалғанына байланысты), тарту модулі 10 секундтан кейін «Tracefast» жұмыс режимін келесі бекіткіш бөлшек үшін ажыратуға және бекіткіш бөлшекті «интеллектуалды» жұмыс режимі арқылы бұрап бекітуге мүмкіндік береді. Таңдауды ОК түймесі арқылы растаңыз. Келесі бекіткіш бөлшекті оның метадеректерін сақтамай бұрап бекітуге болады. Содан кейін тарту модулі «Tracefast» жұмыс режиміне қайтып оралады.

1. Сокпа гайка бурауышты арнайы алмалы-салмалы куралдың көмегімен бурап бекітілетін бекіткіш бөлшекке қондырыңыз.

2. Бағдарламалық ауыстырып-қосқышты тарту модулі келесі хабарлардың бірін бергенше басып тұрыныз:

Нэтиже 1 / 4

• «Бурап бекіту сәтті аяқталды» хабары көрсетілелі:
- Бакылау шамдары жасыл түспен жанып түр.
• Растау дыбысы шығарылады.

Бекіткіш бөлшек тиісінше тартылған. Келесі бекіткіш бөлшекпен бірдей түрлерімен жалғастыра аласыз.

Нэтиже 2 / 4

• «Қайта тарту сәтті аяқталды» хабары көрсетіледі
- Бакылау шамдары сары түспен жыпылыктайды.
• 1-ескерту дыбысы шығарылады.

A) Алдын ала тартылып, сонан соң қайта босатылған анкерлік болттың бұрандалы қосылымы қайтадан тартылды. Егер бұрандалы қосылым алдында дұрыс жолмен тартылмаған болса, оны калибрленген бұрауыш кілтпен тексеру немесе тарту керек. В) Орнату жүйелерінің және анкерлік шиналарға арналған бұрандалы қосылым әлдекашан тартылды, бірақ модуль дұрыс тарту моментінің қолданылғанын анықтай алмайды. Бұрандалы қосылымды калибрленген бұрауыш кілтпен тексеріп, қажет болса, оны дұрыс орнату кезіндегі айналу моментімен тартыңыз.

Нэтиже 3 / 4

• «Аккумулятор кернеуі тым төмен» хабары көрсетіледі:☐
- Бакылау шамдары кызыл түспен жыпылыктайды.

Аккумулятордың қалған сыйымдылығы бекіткіш бөлшекті қатайту үшін тым аз.

▶ Хабарды растау үшін, ОК түймесін басыңыз.
▶ Зарядталған аккумуляторды салыңыз.

Нэтиже 4 / 4

• «Бурап бекіту дұрыс аяқталған жоқ» хабары көрсетіледі: ✗
- Бақылау шамдары қызыл түспен жыпылықтайды.
• 2-ескерту дыбысы шығарылады.
▶ Бекіткіш бөлшекті калибрленген бұрауыш кілтпен тартыңыз.

1. 3-6 кадамдарын келесі өр бұрап бекітілетін бекіткіш бөлшек үшін қайталаңыз.

6.8 Өнімді «бұрап бекіту» режимінде тарту

1. «Бурап бекіту» жұмыс режимін орнатыңыз.
2. Бурап бекітілетін өнім үшін реттелген тарту деңгейін анықтаңыз 499 және оны орнатыңыз.
3. Онға/солға айналу ауыстырып-қосқышын онға айналу күйіне орнатыңыз.
4. Гайка бураушты арнайы алмалы-салмалы куралдың көмегімен бурап бекітілетін өнімге қондырыныз.
5. Негізгі сөндіргішті басып, тарту модулінде төмендегі хабарлардың бірі көрсетілгенше үстап тұрыңыз: Нәтиже 1/2

• «Бурап бекіту сәтті аякталды» хабары көрсетіледі:
- Бакылау шамдары жасыл түспен жанып түр.
- Растау дыбысы шығарылады.

Бекіту элементі тиісінше тартылған. Бірдей түрдегі келесі бекіту элементімен жалғастыра аласыз.

Нэтиже 2 / 2

• «Бурап бекіту дұрыс аяқталған жоқ» хабары көрсетіледі: ✗
- Бақылау шамдары қызыл түспен жыпылықтайды.
• 2-ескерту дыбысы шығарылады.
▶ Бекіту элементін калибрленген бурауыш кілтпен бурап тартыңыз.

Барлық Hilti бекіткіш бөлшек тұрақты жетілдіруден өтеді, осылайша SI-AT модулі осы құжаттамада сипатталмаған бекіткіш бөлшектерге де қолдау көрсете алады. Бағдарламалық жасақтама мен параметр нұсқауларын әрдайым жаңартылған қүйде ұстаңыз.

Кызмет көрсету бойынша нүсқаулықтар мен сынақ нүсқауларын интернеттен табуға болады: www.hilti.group

6.9.1 Сегменттік анкерлердің бекіткіш бөлшектерін тексеру

«Интеллектуалды» жұмыс режимінде сегменттік анкердің бұрандалы қосылымында ресми рүқсатқа / пайдалану бойынша нұсқаулыққа сай белгіленген алдын ала керіліске тиісінше қол жеткізгенін тексеру үшін бірінші мен соңғы сегменттік анкерді қалибрленген бұрауыш кілтпен тексеру қажет. Қолданылған орнату кезіндегі айналу моментінің осы тексерісі сегменттік анкерді тарту (орнату) әрекетінен кейін тікелей орындалуға тиіс.

Сынақ моменті тиісті сегменттік анкердің орнатудағы айналу моментінің 75% шамасына сәйкес келеді және осы анкердің пайдалану бойынша нұсқаулығынан алынуға тиіс.

HILTI

Сегменттік анкердің бекіткіш бөлшегін калибрленген динанометрлі сомын кілтімен және тиісті тексерілмелі айналу моментімен тексеріңіз. Бекіткіш бөлшек әрі қарай айналуы үшін, бұрышты қадағалаңыз.

Нэтиже 1 / 2

Сегменттік анкердің бекіткіш бөлшегі берілген максималды айналу бұрышына (<180°) дейін бұрылған жоқ.

Бекіткіш бөлшек тиісінше бурап бекітілген.

Нэтиже 2 / 2

Сегменттік анкердің бекіткіш бөлшегі берілген максималды айналу бұрышынан (> 180°) тыс қайта бұрылды.

Бекіткіш бөлшек тиісіншебұрапбекітілмеген. Алдыңғытексерісте тартылған бұрандалықосылымдар қате деп анықталды және қайта тексерілуге тиіс. Сокпа гайка бұрауышты Hilti қызмет көрсету орталығына тексерту керек.

6.9.2 Бурандалы анкерлердің бекіткіш элементтерін тексеру

Бурандалы анкер дұрыс орнатылғанына көз жеткізу үшін әр қондыру әрекетінің алдында бастиектің тіреуіш бетіне визуалды тексеріс әткізу керек. Осы соңғы тексеру бекіткіш элементтің тірек тақтасына толықтай жайылғанына және орнату жұмысының дұрыс орындалғанына көз жеткізу үшін қажет.

Бекіткіш элементтің бұрандалы бастиегінің тіреуіш бетіне визуалды тексеріс өткізіңіз. Бұрандалы бастиек тірек тактасына тегіс жайылуы керек.

Нэтиже 1 / 2

Бурандалы бастиек тірек тактасына тегіс жайылған және монтаждық бөлшек босамаған. Бурандалы анкер дұрыс қатайтылған.

Нэтиже 2 / 2

Бурандалы бастиек тірек тактасына тегіс жайылмаған және саңылау бар.

Мумкін болса, тағы бір қондыру әрекетін бекіткіш элементтің пайдалану бойынша нұсқаулығына сәйкес орындаңыз.

6.9.3 Химиялык дюбельдері бар бурандалы карнактардың бекіткіш элементтерін тексеру

«Интеллектуалды» жұмыс режимінде химиялық дюбельдері бар бұрандалы қарнактардың бекіткіш элементтерінің бұрандалы қосылымында пайдалану бойынша нұсқаулыққа сай белгіленген алдын ала керіліске тиісінше қол жеткізгенін тексеру үшін бірінші мен соңғы бекіткіш элементті калибрленген бұрауыш кілтпен тексеру қажет. Қолданылған орнату кезіндегі айналу моментінің осы тексерісі бұрандалы қарнактың бекіткіш элементтерін тарту әрекетінен кейін бірден орындалуға тиіс (химиялық дюбель үшін қажетті қатаю уақытынан кейін).

Сынак моменті тиісті бұрандалы қарнак бекіткіш элементінің орнатудағы айналу моментінің 100% шамасына сәйкес келеді және осы бұрандалы қарнактың пайдалану бойынша нұсқаулығынан алынуға тиіс.

Бурандалы карнақтың бекіткіш элементерін калибрленген бұрауыш кілтпен және тиісті сынақ айналу моментімен тексеріңіз. Бекіткіш элемент әрі қарай айналуы үшін, бұрышты қадағалаңыз.

Нэтиже 1 / 2

Бурандалы карнактың бекіткіш элементі берілген макс. айналу бурышынан (< 180°) ары айналмады. Бекіткіш элемент тиісінше бурап бекітілген.

Нэтиже 2 / 2

Бұрандалы қарнақтың бекіткіш элементі берілген максимальды айналу бұрышынан (> 180°) тыс қайта бұралды.

Бекіткіш элемент тиісінше бурап бекітілмеген. Алдыңғы тексерісте тартылған бурандалы қосылымдар қате деп анықталды және қайта тексерілуге тиіс. Сокпа гайка бурауышты Hilti қызмет көрсету орталығына тексерту керек.

6.9.4 Орнату жүйелеріне арналған бекіту элементінің қауіпсіздігін тексеру

«Интеллектуалды» жұмыс режимінде байланыс түймелерінің бұрандалы қосылымында ресми рұқсатқа / пайдалану бойынша нұсқаулыққа сай белгіленген алдын ала көріліске тиісінше қол жеткізгенін тексеру үшін бірінші мен соңғы байланыс түймесін калибрленген бұрауыш кілтпен тексеру қажет. Қолданылған орнату кезіндегі айналу моментінің осы тексерісі байланыс түймесін тарту (орнату) әрекетінен кейін тікелей орындалуы тиіс.

Сынақ моменті тиісті байланыс түймесінің орнатудағы айналу моментіне сәйкес келеді және осы байланыс түймесінің пайдалану бойынша нұсқаулығынан алынуы тиіс.

Бекіту элементін калибрленген бурауш ш кілтпен тексеріңіз. Бекіту элементі ары айналатын бурышты сақтап тұрыңыз.

Нэтиже 1 / 2

Бекіту элементі берілген макс. айналу бұрышынан (< 180°) ары айналмады.

Бекіту элементінің бұрап бекітілуі тиісінше орындалуда.

Нэтиже 2 / 2

Бекіту элементі берілген максимальды айналу бұрышынан (> 180°) тыс қайта бұралды.

Пайда болған бұрандалы қосылым дұрыс емес. Алдыңғы тексерісте тартылған бұрандалы қосылымдар қате деп анықталды және қайта тексерілуі тиіс. Сокпалы гайка бұрауышты Hilti қызмет көрсету өрталығында тексертіңіз.

6.9.5 Анкерлік шиналардағы Т тәрізді болттардың бұрандалы қосылымын тексеру

«Интеллектуалды» жұмыс режимінде Т тәрізді болтың бұрандалы қосылымында ресми руксатқа / пайдалану бойынша нұсқаулыққа сай белгіленген алдың ала керіліске тиісінше қол жеткізгенін тексеру үшін бірінші мен соңғы Т тәрізді болты калибрленген бұрауыш кілтпен тексеру қажет. Қолданылған орнату кезіндегі айналу моментінің осы тексерісі Т тәрізді болты тарту (орнату) әрекетінен кейін тікелей орындалуы тиіс.

Сынақ моменті тиісті Т төрізді болтың орнату кезіндегі айналу моментіне сәйкес келеді және осы Т төрізді болтың пайдалану бойынша нүсқаулығынан алынуы тиіс.

▶ Т төрізді болтың бекіту элементін калибрленген бұрауыш кілтпен және тиісті тексеру моментімен тексеріңіз. Бекіту элементі ары айналатын бұрышты сақтап тұрыңыз.

Нэтиже 1 / 2

Бекіту элементі берілген макс. айналу бұрышынан (< 360°) ары айналмады.

Бекіту элементі тиісінше бұрап бекітілген.

Нэтиже 2 / 2

Бекіту элементі берілген максимальды айналу бұрышынан (> 360°) тыс қайта бұралды.

Бекіту элементі тиісінше бұрап бекітілмеген. Алдыңғы тексерісте тартылған бұрандалы қосылымдар қате деп анықталды және қайта тексерілуі тиіс. Гайка бұрауышты Hilti қызмет көрсету орталығына тексерту керек.

6.9.6 «Бурап бекіту» жұмыс режимінде орнатылған бұрандалы қосылымдарды тексеру

- Кажетті айналу моментіне қол жеткізудің жүзеге асканын компанияның нүскамалары мен сапа ережелеріне сай калибрленген бұрауыш кілтпен жүйелі түрде тексеріп тұрыңыз.

6.10 Тарту модулін дербес компьютерге жалғау

1. Тарту модулінің астыңғы жағындағы қақпақты жылжытыңыз.
2. USB кабелінің істікшесін (С түрі, USB 2.0) тарту модулінің USB интерфейсіне жалғаңыз.
3. USB кабелінің істікшесін (А түрі) компьютерге жалғаныз.

- Тарту модулі енді дербес компьютер арқылы куатпен жабдықталады. Модульдің дисплейінде USB логотипі (●) версетіледі.

USB жалғағышын ажыратқаннан кейін, тарту модуліндегі қакпақты жылжытыңыз. Бүл USB интерфейсінде ластанудың алдын алады.

ECKEPTY

Аккумулятор енгізілген кезде жаракат алу қаупі бар!

▶ Кутім және техникалық қызмет көрсету бойынша кез келген жұмыстарды орындамас бұрын әрдайым аккумуляторды шығарыңыз!

Өнімге қызмет көрсету

• Катты жабысып калған кірді абайлап кетіріңіз.
• Бар болса, желдету санылауларын күргақ, жүмсақ, қылшақпен жақсылап тазалаңыз.
• Корпусты сөл суланған шуберекпен ғана тазалаңыз.
• Өнімнің контактілерін тазалау үшін таза, құрғақ шуберекті пайдаланыңыз.

Литий-иондык аккумуляторларға күтім көрсету

• Еш жағдайда желдету саңылаулары бітелген аккумуляторды қолданбаңыз. Желдету саңылауларын күрғақ, жұмсақ қылшақлен жақсылап тазалаңыз.
• Аккумуляторға шаңның немесе кірдің қажетсіз тиюіне жол бермеңіз. Аккумуляторға қатты ылғалдың тиюіне ешкашан жол бермеңіз (мысалы, суға батыру немесе жаңбыр астына қою арқылы). Аккумулятор су болса, оны зақымдалған аккумулятор ретінде қарастырыңыз. Оны түтанбайтын контейнерге окшаулап, Hilti қызмет көрсету орталығына хабарласыңыз.
• Аккумулятордыбөгде май мен майлағыштан таза ұстаңыз. Аккумуляторда шаң не кірдің қажетсіз жи- налуына жол бермеңіз. Аккумулятордықұрғақ, жұмсақ қылшақпен немесе таза, құрғақ шүберекпен тазалаңыз. Аккумулятордың контактілеріне тимеңіз және зауыттан тыс қолданылған майды контактілерден кетіріңіз.
• Корпусты сэл суланған шуберекпен ғана тазалаңыз.

Техникалық қызмет көрсету

ECKEPTY

Ток соғу қаупі! Электрлік құрамдас бөлшектерді қате жөндеу ауыр жаракаттану мен өртке апарып соғуы мүмкін.

• Аспаптың электр бөлігін жәндеуді тек маман-электрикке тапсырыңыз.
• Көзгекөрінетін барлық бөлшектерде закымдардың бар-жоғын және басқаруэлементтерініңақаусыз жұмысын жиі тексеріп тұрыңыз.
• Өнім закымдалған және/немесе ақаулы болған жағдайда, оны пайдаланушы болмаңыз. Өнімді міндетті түрде Hilti қызмет көрсету орталығында жөндетіңіз.
• Кутім және техникалық қызмет көрсету жұмыстарынан кейін барлық қорғауыш құрылғыларды орнатып, олардың ақаусыз жұмыс істегенін тексеріңіз.

Қауінсіз қолдану үшін тек түпнұсқа қосалқы бөлшектерді, шығыс материалдарды және кұрамдастарды қолданыңыз. Hilti мақұлдаған қосалқы бөлшектер, шығын материалдары мен өнімге арналған керек-жарактар Hilti Store дүкенінде немесе келесі веб-сайтта қолжетімді: www.hilti.group

8 Тасымалдау және сақтау

Аккумуляторлы құлардар мен аккумуляторларды тасымалдау

АБАЙЛАНЫЗ

Тасымалдау кезіндегі кенет іске қосылу!

▶ Өніміңізді әрдайым аккумуляторын шығарып алып тасымалданыз!
- Аккумулятор(лар)ды шығарыңыз.
- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық соққы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа түйықталудың туындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.
- Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші кәсіпорындарға хабарласыңыз.

- Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзақ ұақыт бойы тасымалдағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

Бүлінген немесе заряды таусылған аккумуляторлардан күтілмеген зақымдалу!

▶ Оніміңізді әрдайым аккумуляторын шығарып алып сақтаңыз!

• Өнім мен аккумуляторларды салқын және құрғақ жерде сақтаңыз. Техникалық деректерде көрсетілген температураның шектік мәндерін ескеріңз.. 495
• Аккумуляторларды зарядтағыш құрылғыда сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.
• Аккумуляторларды еш жағдайда күн мен жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
• Өнім мен аккумуляторларды балалар мен рүксаты жок адамдардың қолы жетпейтін жерде сақта- ңыз.
• Өнім мен аккумуляторларды әр пайдаланбас бұрын және ұзак ұақыт бойы сақтағаннан кейін зақымдардың бар-жоғын тексеріп шығыңыз.

9 Ақаулықтардағы көмек

Бул кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

Пайдаланылатын сокпа гайка бурауштың пайдалану бойынша нүсқаулығындағы ақаулықтарды жою бойынша нүсқауларды да ұстаныңыз.

Акаулық Ыктимал себеп	Шешім
«Модульді құлыптау» хабары көрсетіледі.	Тарту модулі құлыптан босатылған.	► Тарту модулін құлыптау және сокпалық гайка бұрауышты іске қосу үшін, 📄 құлыптау түймесін басыңыз.
«Аккумулятор температурасы тым жоғары» хабары көрсетіледі.	Аккумулятор қызып кетті.	► Аккумуляторды алмастырыңыз немесе аккумуляторды суытыңыз.
«Аккумулятор температурасы тым төмен» хабары көрсетіледі.	Аккумулятор температурасы 0°C (32°F) шамасынан төмен.	► Аккумуляторды 0°C (32°F) шамасынан жоғары температураға дейін баяу қыздырыңыз.
«Гайка бұрауыш температурасы тым жоғары» хабары көрсетіледі.	Гайка бұрауыш қызып кетті.	► Сокпалық гайка бұрауышты суытыңыз.► Желдету саңылауын тазала-ңыз.
«Аккумулятор заряды тым төмен» хабары көрсетіледі.	Аккумулятор заряды бекіту элементін тиісінше бұрап бекіту үшін жеткіліксіз.	► Зарядталған аккумуляторды салыңыз.
Акаулық ыктимал себеп Шешім
«Электр энергиясының тутынылуы тым жоғары» хабары көрсетіледі.		Электр энергиясының тутынылуы қысқа мерзімге тым жоғары.► Хабарды растау үшін, ОК түймесін басыңыз.► Бұрап бекіту әрекетін қайталаңыз.► Хабар қайта көрсетілсе,Hilti қызмет көрсету орталығына хабарласыңыз.
«Түймелі аккумулятор заряды бос» хабары көрсетіледі.		Тарту модуліндегі сағат түймелі аккумуляторы бос.
«Гайка бұрауышқа техникалық қызмет көрсету қажет» хабары көрсетіледі.		Гайка бұрауышқа техникалық қызмет көрсету қажет.«Интеллектуалды жұмыс», «Tracefast» және «Бұрап бекіту» жұмыс режимдерін будан былай тандау мүмкін болмайды.► Сокпа гайка бұрауышқа техникалық қызмет көрсету үшінHilti қызмет көрсету орталығына хабарласыңыз.
«Ішкі қате» хабары көрсетіледі.		Ішкі қате анықталды. АТ функциясы жоқ электр құралы байланыстырылды немесе тарту модулінің кіріктірілген бағдарламалық жасақтамасын жаңарту көрек.► Тарту модулімен бірге тек АТ функциясы бар электр құралдарын пайдаланыңыз.► Тарту модулін дербес компьютерге жалғаңыз.►AT Documentation Software арқылы жаңа кіріктірілген бағдарламалық жасақтаманың бар-жоғын тексерініз де, бар болса, онь орнатыңыз.
«Аппараттық жасақтама қатесі» хабары көрсетіледі.		Аппараттық жасақтама қатесі анықталды.► Гайка бұрауыш, тарту модулі мен аккумулятор арасындағы байланысты ажыратып, өнімдерді қайта байланыстырыңыз.► Егер мәселе шешілмесе,Hilti қызмет көрсету орталығына хабарласыңыз.
«Уақытша қате» хабары көрсетіледі.		Уақытша қате анықталды. Тарту модулі мен аккумулятордың және/немесе гайка бұрауыштың арасындағы байланыс үзілген болуы мүмкін.► Гайка бұрауыш, тарту модулі мен аккумулятор арасындағы байланысты ажыратып, бар-лық өнімдердің түйіспелерін тазалап, өнімдерді қайта байланыстырыңыз.► Егер мәселе шешілмесе,Hilti қызмет көрсету орталығына хабарласыңыз.
Ақаулық branchingл себеп Шешім
«Құжаттама функциясы ажыратылды» хабары көрсетіледі.	Құжаттама функциясы ажыратылған (тек ескерту хабары беріледі).	▸ Құжаттама функциясын қажет еткенде, тарту модулін дербес компьютерге жалғаңыз жәнеAT Documentation Software бағдарламалық жасақтамасында құжаттама функциясын іске қосыңыз.▸ Қажет болса, хабарды күнгірттеу және тарту модулін іске қосу әрекетін жалғастыру үшін ОК түймесін басыңыз.
«Жад толуға жақын» хабары көрсетіледі. (Хабар мәндер ≥ 90 % болғанда көрсетіледі.)	Тарту модуліндегі деректер жады толуға жақын.Назар аударыңыз:Тарту модуліндегі деректер жадында бос орын болмаса, ең ескі деректер қайта жазылады!	▸ Тарту модулін дербес компьютерге жалғаңыз.▸ Есепті құжаттандыру үшін,AT Documentation Software бағдарламалық жасақтамасының көмегімен деректерді оқып шығыңыз.▸ Содан кейін жадты босату үшін, тарту модулінің жадындағы деректерді жойыңыз.
«Жад бос емес» хабары көрсетіледі.	Тарту модуліндегі деректер жадында бос орын жок.Назар аударыңыз:Ең ескі деректер қайта жазылады.	▸ Тарту модулін дербес компьютерге жалғаңыз.▸ Есепті құжаттандыру үшін,AT Documentation Software бағдарламалық жасақтамасының көмегімен деректерді оқып шығыңыз.▸ Содан кейін жадты бocsату үшін, тарту модулінің жадындағы деректерді жойыңыз.

10 Кэдеге жарату

ECKEPTY

Кате жолмен кедеге жаратудан жаракат алу каупі бар! Газдардың немесе сүйықтықтардың шығуынан денсаулыққа зиян келтіру каупі бар.

• Зақымдалған аккумуляторларды жіберуге немесе жөнелтуге болмайды!
  ▶ Кыска түйыкталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
• Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз.
• Аккумуляторды Hilti Store дукенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз.

Hilti өнімдері қайта өндеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату

алдында материалдарды мукият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды көдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз.

Электр куралдарды, электрондык курылғылар мен аккумуляторларды түрмыстык қоқыспен бірге тастамаңыз!

11 Өндіруші кепілдігі

Кепілдік шарттары туралы сурақтарыңыз болса, жергілікті Hilti серіктесіне жолығыңыз.

12 Косымша акпарат

Өніміңізге арналған керек-жарактар, жүйелік өнімдер мен қосымша акпарат осы жерде қолжетімді.

RoHS (зиянды заттектердің пайдаланылуын шектеу директивасы)

China RoHS II

Бул кесте Кытай нарығына қолданылады.

Шарттар: Онтустік Корея

Белгілі бір елге тән нормативтік ақпарат

제품명: 아답티브 임펙 모듈

수입자(상호명): 힐티코리아(쥐)

제조회사: Hilti Corporation

제조국: 스위스

A/S: 080-220-2000

13 Hilti литий-иондык, аккумуляторлары

Қауіпсіздік және қолдану бойынша нұсқаулар

Бул кужаттамада «аккумулятор» термині бірнеше литий-иондык элементі байланыстыратын, қайта зарядтаугаболатын Hilti литий-иондык аккумуляторларынақолданылады. Олар Hilti электр құралдарына арналғанжәне тек қана осы құралдарменбіргепайдаланылуытиіс. Тек түпнұсқа Hilti аккумуляторларын қолданыңыз!

Сипаттама

Hilti аккумуляторлары элементтерді баскару және элементтерді қорғау жүйелерімен жабдыкталған. Аккумуляторлар арнайы жоғары энергия тығыздығын мүмкін ететін литий-иондық жинаушы материалдарды қамтитын элементтерден тұрады. Литий-иондық элементтер өте төмен жад әсеріне

ие, алайда күш әсеріне, қатты заряд таусылуына немесе жоғары температураларға өте сезімтал болып табылады.

Hilti аккумуляторлары ўшін руксат етілген өнімдерді Hilti Store дүкенінде немесе мына сайтта табуға болады: www.hilti.group

Қауіпсіздік

• Литий-иондык аккумуляторларды пайдалану және күту бойынша төмендегі қауіпсіздік шараларын орындаңыз. Нұсқауларды орындамау тері тітіркенуіне, ауыр тот басқыш жаракаттарға, химиялық күйіктерге, өртенуге және/немесе жарылыска апарып соғуы мүмкін.
  Закымдалуды болдырмау және денсаулыққа қатты зиян келтіре алатын сұйықтықтардың шығуына жол бермеу үшін аккумуляторларды абайлап қолданыңыз!
• Аккумуляторларды ешбір жағдайда модификациялауға немесе құрылымына өзгеріс енгізуге болмайды!
• Аккумуляторларды белшектеуге, кысуға, 80°C-тан жоғары температураға дейін кыздыруға және жағуға тыйым салынады.
  Соккы тиген немесе баскаша зақымдалған аккумуляторларды пайдаланбаңыз немесе зарядтамаңыз. Аккумуляторларда зақымдалу белгілерінің бар-жоғын жүйелі түрде тексеріп тұрыңыз.
  ▶ Еш жағдайда қайта өңделген немесе жөнделген аккумуляторларды пайдаланбаңыз.
  Ешкашан аккумуляторды немесе аккумуляторлық электр құралын сокпа құрал ретінде пайдаланбаңыз.
• Аккумуляторларға ешкашан тікелей күн сәулесі, жоғары температура, ұшқын немесе ашық жалын әсерін тигізбеніз. Бүл жарылыска апарып соғуы мүмкін.
  Батарея полюсіне саусакпен, күралдармен, өшекеймен немесе баска да электр тогын өткізетін бөгде заттармен тимеңіз. Бүл аккумуляторға зақым келтіруі, сондай-ақ мүлікке залал келтіруі және жаракат алуға әкелуі мүмкін.
• Аккумуляторларды жанбыр, ылғал мен сүйықтықтарда алшақ ұстаңыз. Еніп кеткен ылғал қысқа түйықталу, ток соғу, күйіп қалу, өртену және жарылыс қаупін тудыруы мүмкін.
• Тек осы аккумулятор түрі үшін көзделген зарядтағыш құрылғылар мен электр құралдарын пайдаланыңыз. Бүл ретте тиісті пайдалану бойынша нұсқаулықтардағы мәліметтерге назар аударыңыз.
• Аккумуляторды жарылғыш орталарда пайдаланбаңыз немесе сақтамаңыз.
  Егер тиген кезде аккумулятор тым ыстык болса, ол ақаулы болуы мүмкін. Аккумуляторды түтанғыш материалдардан жеткілікті қашықтықта орналасқан, жақсы көрінетін, түтанбайтын жөрге қойыңыз. Аккумуляторды суытыңыз. Аккумулятор бір сағаттан кейін әлі де қолға ыстық болып тұрса, бұл оның ақаулы екендігін білдіреді. Аккумулятор өртенген жағдайдағы шаралар бөліміндегі нұсқауларға сәйкес әрекет өтіңіз.

Аккумуляторлар зақымдалған жағдайдағы әрекеттер

• Аккумулятор зақымдалған жағдайда, әрдайым Hilti қызмет көрсету орталығына хабарласыңыз.
  Суйыктык, шығатын аккумуляторды пайдаланбаңыз.
  Суйыктык шыккан жаfdайда, кезге және/немесе теріге тікелей тиюін болдырмаңыз. Батарея суйыктыфымен жұмыс істеген кезде әрдайым қорғауыш қолғапты және көз қорғанысын киіп жүріңіз.
  Шығып жатқан батарея сұйықтығын кетіру үшін арнайы рүқсат етілген химиялық тазалағыш құралды пайдаланыңыз. Батарея сұйықтығына арналған жөргілікті тазалау ережелерін сақтаңыз.
• Ақаулы аккумуляторды жанғыш емес контейнерге салыңыз және құргғақ құммен, борлы ұнтақпен (СаСОЗ) немесе силикатпен (вермикулит) жауып қойыңыз. Содан кейін қақпағын тығыз жауып, контейнерді жанғыш газдар, сүйықтықтар немесе бөгде заттардан алшақ сақтаңыз.
  Контейнерді Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!

Аккумулятор будан былай жұмыс істемеген жағдайдағы әрекеттер

Эдеттегіден тыс зарядталу, шамадан артық зарядтау уақыты, кезге анық куат төмендеуі, жарық диодының әдеттегіден тыс әрекет етуі немесе шығып кеткен сүйықтық сияқты аккумулятордың қалаусыз әрекеттеріне назар аударыңыз. Булар ішкі ақаулықты білдіреді.
- Аккумуляторда ішкі ақаулықтар анықталған жағдайда, Hilti қызмет көрсету орталығына хабарласыңыз.
- Аккумулятор будан былай қызмет етпеген, аккумулятор зарядталмай қалған немесе сұйықтық аққан жағдайда, оны кәдеге жаратуыңыз керек. Техникалық қызмет көрсету және кәдеге жарату бөлімін қараңыз.

Аккумулятор өртенген жағдайдағы шаралар

ECKEPTY

Аккумулятордың өртенуінен қауіп бар! Жанғыш аккумулятор тот басқыш жаракаттар, күйіктер немесе жарылыстарды тудыруы мүмкін қауіпті және жарылғыш сұйықтықтар мен буды шығарады.

- Аккумулятор өртенуін сөндірген кезде жеке қорғаныш жабдықты тағып жүріңіз.

▶ Қауіпті және жарылғыш буларды шығару үшін жеткілікті желдетуді қамтамасыз етіңіз.
▶ Тутіннің пайда болуы қарқынды болғанда дереу бөлмеден шығыңыз.
▶ Тыныс жолдары тітіркенген жағдайда дәрігермен кеңесіңіз.
▶ Өрт сөндіру әрекетін бастамас бұрын өрт сөндіру қызметін шақырыңыз.
- Аккумулятор өртенуін барынша үлкен арақашықтықтан сумен ғана сөндіріңіз. ￥нтақты өрт сөндіргіштер мен өрт сөндіргіш жапқыштар литий-иондық аккумуляторлар үшін пайдалы емес. Қоршаған ортадағы өртті дәстүрлі сөндіргіш кұралдармен сөндіруге болады.
▶ Өртенген аккумуляторлардың үлкен мөлшерін жылжытуға өрекеттенбөңіз. Әсер тиген аккумуляторларды оқшаулау үшін айналадағы ортадан әсер тимеген кез келген материалдарды шығарып алыңыз.

Суымаған, түтін шығатын немесе жанып түрған аккумуляторлар жағдайында:

▶ Оны курекпен алып, суға толы ожауға лактырыңыз. Судың салқындату әсерінен жанудың шектік температурасына әлі жетпеген аккумулятор элементтеріне өрттің таралуы азаяды.
- Аккумуляторды, ол толыктай суығанша, кем дегенде 24 сағатқа шелек ішінде қалдырыңыз.
- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Тасымалдау және сақтау бойынша нүсқаулар

▶ Коршаган орта температурасы -17°C және +60°C / 1°F және 140°F аралығында.
▶ Сактау температурасы -20°C және +40°C / -4°F және 104°F аралығында.
- Аккумуляторларды зарядтағыш құрылғының ішінде сақтамаңыз. Аккумуляторды зарядтағаннан кейін әрдайым зарядтағыш құрылғыдан шығарыңыз.
- Аккумуляторларды мүмкіндігінше салқын және құргғақ жерде сақтаңыз. Салқын жерде сақтау аккумулятордың қызмет ету мерзімін артырады. Аккумуляторларды еш жағдайда күн, жылу көздерінің астында немесе шыны әйнек артында сақтамаңыз.
- Аккумуляторларды поштамен жіберуге болмайды. Зақымдалмаған аккумуляторларды жіберу қажет болғанда, жеткізуші кәсіпорындарға хабарласыңыз.
- Аккумуляторларды ешкашан үймеде тасымалдамаңыз. Тасымалдау барысында аккумуляторларды шамадан артық сокқы мен дірілден қорғау және олардың басқа батарея полюстерімен жанасуына және қысқа түйықталудың түындауына жол бермеу үшін кез келген ток өткізгіш материалдардан немесе басқа аккумуляторлардан окшаулау керек. Аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз.

Техникалық қызмет көрсету және кәдеге жарату

• Аккумуляторды таза күйде және май мен жағармайдан бос ұстаңыз. Аккумуляторда қажетсіз шаң не кірдің жиналуына жол бермеңіз. Аккумуляторды құрғақ, жұмсақ қылқаламмен немесе таза, құрғақ, шүберекпен тазалаңыз.
  Желдету саңылаулары бітелген аккумуляторды қолдануға болмайды. Желдету саңылауларын күрғак, жұмысақ қылшақпен жақсылап тазалаңыз.
  ▶ Iški bělīgīne běgde zattpardyń kīyuīn болдырманыз.
• Аккумуляторға ешқандай сұйықтықтардың кіруіне жол бермеңіз. Аккумуляторға ылғал тиген жағдайда, оған зақымдалған аккумуляторға секілді шара қолданып, оны өртенбейтін контейнерге салып окшаулаңыз.

- Аккумуляторлар зақымдалған жағдайдағы әрекеттер бөлімін қараңыз.

Нускаулардан тыс көдеге жарату нөтижесінде газ не сүйыктықтың босатылуы денсаулыққа қау-іп төндіруі мүмкін. Аккумуляторды Hilti Store дүкенінде көдеге жаратыңыз немесе жергілікті көдеге жарату көсіпорнына хабарласыңыз. Зақымдалған аккумуляторларға арналған жергілікті тасымалдау ережелерін сақтаңыз!
- Аккумуляторларды түрмыстык қоқыска лақтырманыз.
- Аккумуляторларды балалардың қолына жетпейтіндей етіп кәдеге жаратыңыз. Кыска түйықталуға жол бермеу үшін, қосылымдарды ток өткізбейтін материалмен жауып қойыңыз.
