LIETOŠANAS INSTRUKCIJA SI-AT-22 HILTI

Iv Originālā lietošanas instrukcija 253

It Originali naudojimo instrukcija 274

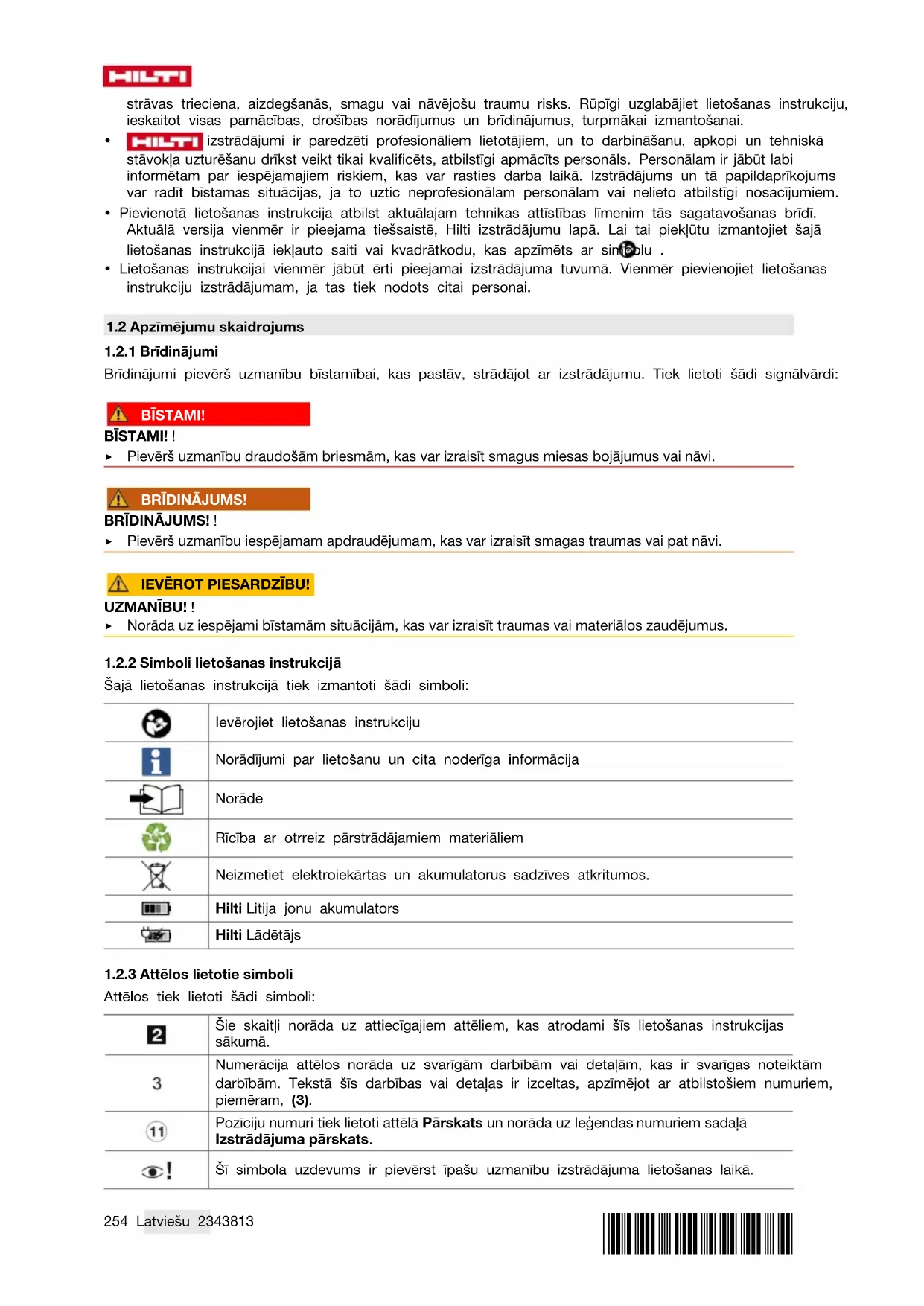

Originālā lietošanas instrukcija

1 Informācija par lietošanas instrukciju

1.1 Par šo lietošanas instrukciju

- Brīdinājums! Pirms sākt izstrādājuma lietošanu, pārliecinieties, ka ir izlasīta un saprasta izstrādājumam pievienotā lietošanas instrukcija, ieskaitot pamācības, drošības norādījumus un brīdinājumus, attēlus un specifikācijas. Īpaši rūpīgi iepazīstieties ar pamācībām, drošības norādījumiem un brīdinājumiem, attēliem un specifikācijām, kā arī sastāvdaļām un funkcijām. Neievērošanas gadījumā pastāv elektriskās

HILTI

strāvas trieciena, aizdegšanās, smagu vai nāvējošu traumu risks. Rūpīgi uzglabājiet lietošanas instrukciju, ieskaitot visas pamācības, drošības norādījumus un brīdinājumus, turpmākai izmantošanai.

- HILTI izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstīgi apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.

- Pievienotā lietošanas instrukcija atbilst aktuālajam tehnikas attīstības līmenim tās sagatavošanas brīdī. Aktuālā versija vienmēr ir pieejama tiešsaistē, Hilti izstrādājumu lapā. Lai tai pieklūtu izmantojiet šajā lietošanas instrukcijā iekļauto saiti vai kvadrātkodu, kas apzīmēts ar simiņblu.

- Lietošanas instrukcijai vienmēr jābūt ērti pieejamai izstrādājuma tuvumā. Vienmēr pievienojiet lietošanas instrukciju izstrādājumam, ja tas tiek nodots citai personali.

1.2 Apzīmējumu skaidrojums

1.2.1 Brīdinājumi

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:

BİSTAMI!

BISTAMI!!

▶ Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.

BRĪDINĀJUMS!

BRĪDINĀJUMS!!

▶ Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.

IEVĚROT PIESARDZĪBU!

UZMANĪBU!!

Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Simboli lietošanas instrukcijā

Šajā lietošanas instrukcijā tiek izmantoti šādi simboli:

	levērojiet lietošanas instrukciju
	Norādījumi par lietošanu un cita noderīga informācija
	Norāde
	Rīcība ar otrreiz pārstrādājamiem materiāliem
	Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.
	Hilti Litija jonu akumulators
	Hilti Lādētājs

1.2.3 Attēlos lietotie simboli

Attēlos tiek lietoti šādi simboli:

	Šie skaitļi norāda uz attiecīgajiem attēliem, kas atrodami šīs lietošanas instrukcijas sākumā.
	Numerācija attēlos norāda uz svarīgām darbībām vai detaļām, kas ir svarīgas noteiktām darbībām. Tekstā šīs darbības vai detaļas ir izceltas, apzīmējot ar atbilstošiem numuriem, piemēram, (3).
[GBWH]	Pozīciju numuri tiek lietoti attēlā Pārskats un norāda uz leģendas numuriem sadalā Izstrādājuma pārskats.
	Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkaribā no izstrādājuma

1.3.1 Simboli uz izstrādājuma

Uz izstrādājuma var tikt lietoti šādi simboli:

	Izstrādājums atbalsta tehnoloģiju NFC, kas ir saderīga ar iOS un Android platformām.
---	Līdzstrāva
	Brīdinājums par norijamām sīkām detaļām (podziņelementu).
	Ja uz izstrādājuma tas ir norādīts, šī sertifikācijas iestāde ir sertificējusi izstrādājumu laišanai apritē ASV un Kanādas tirgū saskaņā ar spēkā esošajiem standartiem.

1.4 Uzlimes uz izstrādājuma / uz iepakojuma

Nemiet vērā brīdinājumus par rīkošanos ar podziņelementiem.

▶ levērojiet skrūvēšanas iekārtas lietošanas instrukcijas norādījumus par drošību.

2.2 Pareiza rīkošanās ar podzinelementiem un to lietošana

Nekādā gadījumā nenorijiet podzīnelementus. Podzīnelementa norīšana 2 stundu laikā var izraisīt nopietnus iekšējo orgānus kīmiskos apdegumus un nāvi.
- Raugieties, lai podziņelementi nebūtu pieejami bērniem. Ja pastāv aizdomas, ka podziņelements ir norīts vai iekļuvis citā ķermeņa atverē, zvaniet vietējam toksikologiskās informācijas centram, lai saņemtu norādījumus par turpmāko rīcību.
Podziņelementa nomaiņas gadījumā raugieties, tas tiktu nomainīts pareizi. Raugieties, lai podzīņelements tiktu ievietots, ievērojot pareizu polaritāti (+ un -). Pastāv eksplozijas risks.
Vienmēr pilnībā aizveriet podziņelementa nodalījumu. Ja podziņelementa nodalījumu nav iespējams droši aizvērt, pārtrauciet izstrādājuma lietošanu un izņemiet podziņelementu. Glabājiet podziņelementu bērniem nepieejamā vietā.
- Nejauciet kopā vecus un jaunus podziņelementus, dažādu zīmolu vai veidu, piemēram, sārmu, cinka-oglekļa vai atkārtoti uzlādējamus podziņelementus.
- Izmantojiet tikai šajā lietošanas instrukcijā norādītos podzinelementus. Nelietojiet nekādus citus podzinelementus vai citus barošanas avotus.
Aizliegts mēgināt atkārtoti uzlādēt podziņelementus, kas nav paredzēti atkārtotai uzlādei. Podziņelements var klūt nehermētisks, eksplodēt, aizdegties un savainot cilvēkus.
▶ Neveiciet podziņelementu piespiedu izlādi vai uzlādi, neizjauciet vai nededziniet tos. Nepieļaujiet podziņelementu sakaršanu virs ražotāja norādītās maksimālās temperatūras. Pretējā gadījumā pastāv traumu risks, ko rada gāzes izplūde, noplūde vai eksplozija, kas var izraisīt kīmiskos apdegumus.
- Izņemiet podziņelementus no izstrādājumiem, kas ilgāku laiku netiks izmantoti, un nekavējoties nododiet tos pārstrādei vai utilizācijai saskaņa ar vietējiem noteikumiem. Podziņelementus NE-DRĪKST izmest sadzīves atkritumos vai dedzināt.
- Izņemiet izlietotos podzīņelementus un nekavējoties nododiet tos pārstrādei vai utilizācijai saskaņā ar vietējiem noteikumiem. Glabājiet podzīņelementus bērniem nepieejamā vietā. Podzīņelementus

NEDRĪKST izmest sadzīves atkritumos vai dedzināt. Izlādējušies podziņelementi var klūt nehermētiski un izraisīt izstrādājuma bojājumus vai savainot cilvēkus.

• Arī izlietoti podzinelementi var izraisīt smagas traumas vai pat nāvi. Rīkojieties ar lietotiem podzinelementiem tikpat piesardzīgi kā ar jauniem.
  ▶ Nepieļaujiet, ka bojāts podzīņelements nonāk saskarē ar ūdeni. Izplūdušajam litijam saskaroties ar ūdeni, var veidoties ūdenradis, kas var izraisīt ugunsgrēku, eksploziju vai cilvēku savainošanos.

3 Apraksts

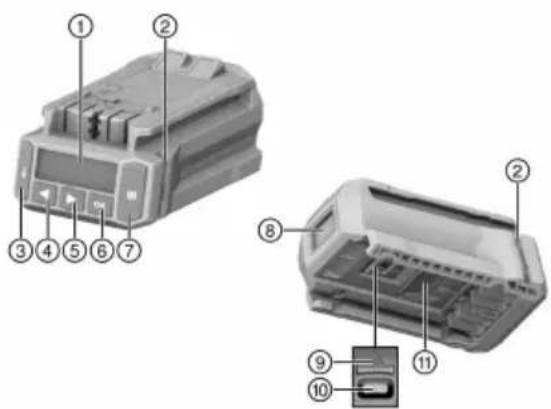

3.1 Izstrādājuma pārskats

① Displejs
② Kontrolspuldzes
③ Blokēšanas taustiņš
④ Kreisais navigācijas taustiņš
⑤ Labais navigācijas taustiņš
⑥ Taustiņš OK
⑦ Skenēšanas taustiņš
⑧ Skeneris
⑨ USB pieslēgvietas pārsegs (attēlā atbīdīts)
⑩ USB pieslēgvieta, tips C
⑪ Atblokēšanas taustiņš

3.2 Nosacijumiem atbilstiga lietošana

Aprakstītais izstrādājums ir elektronisks modulis, kas paredzēts, lai kontrolēti pievilktu stiprinājuma elementus un tādējādi nodrošinātu savienojuma kvalitāti. To var lietot tikai kopā ar Hilti triecienskrūvēšanas iekārtām, kuru modela apzīmējumā ir papildinājums AT-22". Modulī tiek protokolēti veiktie darbi, un šo informāciju iespējams izgūt dokumentācijas vajadzībām, izmantojot personālā datora programmatūru

AT Documentation Software.

Šis modulis nav izmantojams manuālai noteikta griezes momenta iestatīšanai!

Lietojiet Hilti stiprinājuma elementu pievilkšanai tikai triecienu skrūvgrieža ieliktņus, kas ir aprakstīti attiecīgā izstrādājuma lietošanas instrukcijā.

Lietojiet kopā ar šo izstrādājumu tikai sērijas B 22 Hilti litija jonu akumulatorus Nuron, kas norādīti skrūvēšanas iekārtas lietošanas instrukcijā.

3.3 Varbūtējā nepareizā lietošana

Nestrādājiet ar šo izstrādājumu pie spriegumaktīviem vadiem.

Šis izstrādājums nav paredzēts Hilti stiprinājumiem atomelektrostacijās! Lai saņemtu sīkāku informāciju, vērsieties Hilti servisā.

3.4 Lāzera informācija

Lâzera 1. klase saskaṇa ar standartu IEC/EN 60825-1:2014 un atbilstīgi CFR 21 § 1040 (Laser Notice 56).

3.5 Kontrolspuldzes

Pievilkšanas modulis ar kontrolspuldžu starpniecību var parādīt dažādus paziņojumus.

Statuss Nozīme
Kontrolspuldzes deg zaļā krāsā.Status Nozime	Skenēšanas laikā: svītrkods, kvadrātkods vai Datamatrix kods ir atpazīts.Skrūvēšanas laikā pēc skrūvēšanas iekārtas automātiskas izslēgšanās: pievilkšanas process ir sekmīgi pabeigts.
Kontrolspuldzes mirgo sarkanā krāsā. • Skenēšanas laikā: svītrkods, kvadrātkods vai Datamatrix kods nav atpazīts.• Skrūvēšanas laikā pēc skrūvēšanas iekārtas izslēgšanas: skrūvsavienojumu neizdevās pievilkt atbilstīgi izvēlētajiem iestatījumiem. lemesls var būt, piemēram, skrūvēšanas iekārtas priekšlaicīga manuāla izslēgšana.
Kontrolspuldzes mirgo dzeltenā krāsā. Atkarībā no stiprinājuma elementa modulis fiksē šādus stāvokļus:• A) Skrūvējamā enkura vai vītnstieņa skrūvsavienojums ar ķīmisko dobtapu ir bijis pievilkts un pēc tam atkal atbrīvots. Pēc tam enkuru skrūvsavienojums ir vēlreiz pievilkts atbilstīgi noteiktajiem atkārtotas pievilkšanas parametriem, un pievilkšanas process ir veiksmīgi noslēdzies.• B) Instalāciju sistēmu un enkursliežu skrūvsavienojums jau ir pievilkts, taču modulis nespēj identificēt, vai ir nodrošināts paredzētais pievilkšanas moments. Ja skrūvsavienojums nav pievilkts ar kalibrētu dinamometrisko atslēgu vai moduļa kontrolspuldzes nedeg zaļā krāsā, skrūvsavienojums jāpārbauda ar kalibrētu di-namometrisko atslēgu un, ja nepieciešams, jāpievelk ar pareizu griezes momentu.

3.6 Skañas signāls

Pievilkšanas modulis ar skaņas signālierīces palīdzību var aktivēt šādus akustiskos atbildes signālus:

Status Nozīme
Garš signāls	ApstiprinājumsOKProcess ir sekmīgi pabeigtsKontrolspuldzes deg zaļā krāsā.
2 īsi signāli	Brīdinājuma signāls 1OK vai nav OK, atkarībā no stiprinājuma elementa un lietojuma (piemēram, atkārtota nostiprināšana, nav atpazīts pievilkšanas moments. Skat. nodalų izstrādājuma pievilkšana inteligentās darbības režimā)Kontrolspuldzes mirgo dzeltenā krāsā.
4 īsi signāli	Brīdinājuma signāls 2Nav OKProcess ir pārtrauktsKontrolspuldzes mirgo sarkanā krāsā.

3.7 USB pieslēgvieta

Izmantojot USB pieslēgVietu (tips C, USB 2.0), pievilkšanas moduli var savienot ar personālo datoru. Pēc tam ar programmatūras AT Documentation Software palīdzību var izmantot ari šādas funkcijas:

• jauniem stiprinājuma elementiem paredzētu datu kopumu pievienošana
• esošo datu kopumu mainišana / atjaunināšana
• dokumentācijas funkcijas atcelšana / aktivēšana
• dokumentācijas funkcijas protokola ielāde
• pulksteņa iestatīšana pievilkšanas modulī

Sīkāku informāciju meklējiet programmatūras AT Documentation Software dokumentācijā.

Programmatūras lejupielādei jūs varat izmantot šādu saiti:

http://www.hilti.com/adaptive_torque_documentation_software

3.8 Piegādes komplektācija

Inteliğentās pievilkšanas modulis, lietošanas instrukcija, īsa instrukcija, USB kabelis

Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē:

www.hilti.group

4 Tehniskie parametri

Izstrādājuma paaudze	01
Svars	0,24 kg(0,53 lb)
Lāzera klase	1
Skenera tips	Kameras skeneris (lmager)
USB pieslēgvieta	Tips C, USB 2.0
Podziņelements	3 V, CR2032 vai BR2325

5 Sagatavošanās darbam

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

5.1 Pievilkšanas moduļa ievietošana 2

BRĪDINĀJUMS!

Issavienojuma risks!

- Pirms pievilkšanas moduļa ievietošanas pārliecinieties, ka uz pievilkšanas moduļa un skrūvēšanas iekārtas kontaktiem neatrodas nekādi svešķernenį.

BRĪDINĀJUMS!

Pievilkšanas moduļa nokrišanas radīts traumu risks!

Pārbaudiet, vai pievilkšanas modulis ir droši nofiksēts pie skrūvēšanas iekārtas.
▶ No priekšpuses uzbīdiet pievilkšanas moduli uz skrūvēšanas iekārtas tā, lai tas atdures brīdī dzirdami nofiksējas.

5.2 Akumulatora ievietošana

BRĪDINĀJUMS!

Issavienojuma risks!

- Pirms akumulatora ievietošanas pārliecinieties, ka uz akumulatora un pievilkšanas moduļa kontaktiem neatrodas nekādi sveškernenī.

BRĪDINĀJUMS!

Akumulatora nokrišanas radits traumu risks!

▶ Pārbaudiet, vai akumulators ir droši nofiksēts pievilkšanas modulī.
▶ No priekšpuses iebīdiet akumulatoru pievilkšanas modulī tā, lai tas atdures brīdī dzirdami nofiksējas.

5.3 Akumulatora iznemšana

1. Nospiediet akumulatora atblokēšanas taustinu.
2. Izvelciet akumulatoru no iekārtas.

5.4 Pievilkšanas moduļa nonņemšana

1. Iznemiet akumulatoru.
2. Nospiediet un turiet nospiestu pievilkšanas moduła atblokēšanas taustinų (2).
3. Virzienā uz priekšu novelciet pievilkšanas moduli no skrūvēšanas iekārtas (3).

6 Lietošana

levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.

6.1 leslēgšana / izslēgšana

6.1.1 Pievilkšanas moduļa ieslēgšana

Nosacijuml: Pievilkšanas modulis ir izslēgts, displejā nav nekādas indikācijas.

1. lestatiet skrūvēšanas iekārtas labā / kreisā rotācijas virziena pārslēdzēju uz labo rotācijas virzienu.
2. Īsi nospiediet skrūvēšanas iekārtas vadības slēdzi.

- Displejs izgaismojas, un tajā īsu brīdi ir redzams sākuma ekrāns

Funkciju pārbaudes nolūkā kontrolspuldzes uz īsu brīdi iedegas sarkanā, dzeltenā un pēc tam zaļā krāsā. Atskan akustiskais kontroles signāls.

▶ Displejā ir redzams pēdējais izvēlētais darbības režīms izvēles kontūrā.

▶ Ja displejā ir redzams paziņojums par darbības traucējumiem:

▶ Skatiet displeja indikāciju nodalā Traucējumu novēršana.

1. Izvēlieties darbības režīmu un, ja nepieciešams, citus iestatījumus. 263

2. Nospiediet taustinu

- Pievilkšanas modulis ir noblokęts un skrūvēšanas iekārta – gatava lietošanai.

6.1.2 Pievilkšanas moduļa izslēgšana

Pievilkšanas modulis izslēdzas:

• kad pēc ilgākas neizmantošanas automātiski izslēdzas skrūvēšanas iekārta;
• kad tiek iznemts akumulators;
• ja tiek pārtraukts pievilkšanas moduļa USB savienojums ar personālo datoru.

6.2 Lietošanas pamatprincipi

Šajā sadaļā ir aprakstītas biežāk nepieciešamās pamatfunkcijas, lai sniegtu pārskatu par lietošanas sistemātiku. Detalizēta informācija par konkrētiem darbības režīmiem ir atrodama attiecīgajam darba režīmam veltītajā nodalā.

Pievienoto skrūvēšanas iekārtu var izmantot tikai tad, ja tiek pievilkšanas modulis ir blokēts. Tādējādi lietotājs tiek pasargāts no nevēlamām iestatījumu izmainām.

Moduła atblokēšana

Lai veiktu pievilkšanas moduļa iestatīšanu, tas vispirms ir jāatblokē.

Lai atblokētu pievilkšanas moduli, nospiediet un vismaz 1 sekundi turiet nospiestu blokēšanas taustinu 📄.
- Displejā parādās izvēles kontūra ap pēdējo parādīto stiprinājuma elementu veidu vai pēdējo parādīto darbības režīmu.
- Pievilkšanas modulis ir atblokēts un atrodas iestatīšanas režimā. Skrūvēšanas iekārta ir deaktivēta.

Navigācija

Ja displejā ir redzama izvēles kontūra un vairāki elementi (opcijas, parametri), izvēles kontūru var pārvietot ar navigācijas taustiniem ◀ un ▶.

Opcijas izvēle / parametru maiņa

▶ Pārvietojiet izvēles kontūru tā, lai tā ietvertu maināmo elementu (opciju / parametru).
▶ Nospiediet taustinu OK.
▶ Elements ir redzams uz melna fona.
▶ Veiciet nepieciešamos iestatijumus ar navigācijas taustiniem.

▶ Lai apstiprinātu iestatījumu, nospiediet taustiņu OK.

▶ Pēc tam elementu atkal ietver izvēles kontūra.

Moduła blokēšana

Pēc visu iestatījumu pabeigšanas pievilkšanas modulis atkal ir jānobloke.

▶ Nospiediet taustinu

• Izvēles kontūra displejā nodziest. Inteligentais pievilkšanas modulis tiek noblokēts, un iestatīto apstrādes parametru nejauša izmainišana nav iespējama.
• Skrūvēšanas iekārta tiek atkal aktivēta.

6.3 Pamatiestatijumi

6.3.1 Pamatiestatijumu atvēršana

1. Ja nepieciešams, atblokējiet pievilkšanas modut. 259

2. Nospiediet un vismaz 1 sekundi turiet nospiestu taustinu OK.

- Parādās izvēlne "Pamatiestatījumi".

6.3.2 Funkcijas izvēle izvēlnē "Pamatiestatījumi"

1. Ar navigācijas taustiniem pārvietojiet izvēles kontūru uz nepieciešamo funkciju.

Funkcijas izvēlnē "Pamatiestatījumi"

Simbols Funkcija
	Datuma un laika iestatīšana pievilkšanas modulīPulksteņa iestatīšanu iespējams veikt tikai ar programmatūrasAT Documentation Software starpniecību.
	Skrūvēšanas iekārtas apkopes informācijas apskatīšana
	Pievilkšanas moduļa atmiņas piepildījuma apskatīšanaSvarīgi: ja atmiņas piepildījums ir 100 %, vecākie dati automātiski tiek aizstāti ar jauniem.Izmantojot programmatūru AT Documentation Software, ir iespējams izgūt un/VAI dzēst pievilkšanas moduļa atmiņā saglabātos datus.Hilti iesaka regulāri veikt datu nolasīšanu un saglabāšanu.
	Pievilkšanas moduļa un pievienotās skrūvēšanas iekārtas programmatūras versijas apstīšana
	Pamatiestatījumu izvēlnes aizvēršana

1. Nospiediet taustinu OK.

6.3.3 Skrūvēšanas iekārtas apkopes informācijas indikācija displejā

Pēc simbola aktivēšanas skrūvēšanas iekārtas lietošanas ilgums, kas atlicis līdz nākamās apkopes veikšanai, displejā tiek parādīts ar šādas indikācijas palīdzību.

Skrūvēšanas iekārtas apkopes statusa indikācija displejā

Indikācija Nozīme
	Skrūvēšanas iekārta ir nevainojamā stāvoklī, patlaban apkope nav nepieciešama.
	Drīzumā jāveic skrūvēšanas iekārtas apkope.Displeja taisnstūrī redzamie segmenti proporcionāli parāda atlikušo lietošanas ilgun
	Skrūvēšanas iekārtas apkopi nepieciešams veikt nekavējoties.Svarīgi: Kad pagājis atlikušais lietošanas laiks, šis brīdinājuma paziņojums parādās automātiski. Darbības režīmus "Inteliģentais režīms", "Tracefast" un "Skrūvēšana" vairs nav iespējams izvēlēties.

Lai nodrošinātu skrūvsavienojumu kvalitāti, lietotas skrūvēšanas iekārtas apkope ir jāveic vismaz vienreiz gadā neatkarīgi no displeja indikācijas.

6.3.4 Pamatiestatijumu izvēlnes aizvēršana

1. Pārvietojiet izvēles kontūru uz simbolu.

2. Nospiediet taustinu OK.

- Displejā ir redzams pēdējais izvēlētais darbības režīms.

6.4 Darbības režīmi

Turpmāk aprakstītie atsevišķie darbības režīmi attiecas tikai uz skrūvēšanas iekārtas labo rotācijas virzienu. Ar kreiso rotācijas virzienu skrūvēšanas iekārta darbojas neregulētā režīmā.

6.4.1 Inteligentais darbības režīms

Darbības režīmā "Inteliģentais režīms" pievilkšanas modulis kontrolē un regulē izvēlētā veida stiprinājuma elementa pievilkšanu. Šajā nolūkā tiek izmantoti programmatūras un/vai parametru pēdējās atjaunināšanas laikā iegūtie apstrādes parametri. Lai nodrošinātu, ka vienmēr tiek lietoti aktuālie apstrādes parametri, regulāri pārbaudiet programmatūras un parametru versiju aktualitāti.

Šajā darbības režīmā deg skrūvēšanas iekārtas AT griezes momenta indikācija un griezes momenta pārslēdzējs nedarbojas.

levērojiet skrūvēšanas iekārtas lietošanas instrukciju.

Apstrādes parametru indikācija displejā

① Stiprinājuma elementa veids (stiprinājuma elementa saīsināts nosaukums)
② Materials / materiala kvalitate
③ Diametrs (ja paredzēts)

6.4.1.1 Stiprinājuma elementa veids

Izgatavotājrūpnīcā pievilkšanas modulī ir saglabāti apstrādes parametri dažādiem stiprinājuma elementu veidiem.

Parādītajam stiprinājuma elementam ir jāatbilst lietojamajam stiprinājuma elementam.

Sīkāku informāciju meklējiet specifiskajā lietošanas instrukcijā par darbu ar SI-AT, kā arī attiecīgā stiprinājuma elementu veida vispārīgajā lietošanas instrukcijā.

Raugieties, lai būtu ievēroti pareizi attiecīgo stiprinājuma elementu apstrādes parametri.

6.4.2 Darbības režīms "Tracefast"

Darbības režīms "Tracefast" ir darbības režīmā "Inteliģentais režīms" papildinājums. Šajā darbības režīmā pievilkšanas modulis regulē un kontrolē izvēlētā veida stiprinājuma elementa pievilkšanu un protokolē stiprinājuma elementa parametrus, tostarp sērijas numurs. Tiek izmantoti programmatūras un/vai parametru pēdējās atjaunināšanas laikā iegūtie apstrādes parametri. Lai nodrošinātu, ka vienmēr tiek lietoti aktuālie apstrādes parametri, regulāri pārbaudiet programmatūras un parametru versiju aktualitāti.

Šajā darbības režīmā deg skrūvēšanas iekārtas AT griezes momenta indikācija un griezes momenta pārslēdzējs nedarbojas.

levērojiet skrūvēšanas iekārtas lietošanas instrukciju.

Apstrādes parametru indikācija displejā

① Stiprinājuma elementa veids (stiprinājuma elementa saīsināts nosaukums)
② Materiāls / materiāla kvalitāte / izstrādājuma veids
③ Diametrs (ja paredzēts)
④ Tracefast aktivēšana / deaktivēšana

6.4.2.1 Stiprinājuma elementa veids

Izgatavotājrūpnīcā pievilkšanas modulī ir saglabāti apstrādes parametri dažādiem stiprinājuma elementu veidiem.

Parādītajam stiprinājuma elementam ir jāatbilst lietojamajam stiprinājuma elementam.

Sīkāku informāciju meklējiet specifiskajā lietošanas instrukcijā par darbu ar SI-AT, kā arī attiecīgā stiprinājuma elementu veida vispārīgajā lietošanas instrukcijā.

Raugieties, lai būtu ievēroti pareizi attiecīgo stiprinājuma elementu apstrādes parametri.

6.4.3 Darbības režīms "Skrūvēšana"

Indikācija displejā darbības režīmā "Skrūvēšana":

Skaitlis norāda izvēlēto pakāpi.

Šajā darbības režīmā ir pieejamas kopumā 30 pakāpes. Pakāpe, kas jāizvēlas noteiktam stiprinājuma elementu veidiem, ir atkarīga no dažādiem faktoriem.

Faktoru piemēri:

• stiprinājuma elementa veids un izmēri
• stiprinājuma elementa specifiskais griezes moments
• skrūvējamās detaļas materiāls un īpašības

Nosakiet pareizo pakāpi, soli pa solim vadoties pēc šiem parametriem.

6.4.3.1 Nepieciešamās pakāpes noteikšana darbam režimā "Skrūvēšana"

IEVĚROT PIESARDZÍBU!

Bojājumu risks! Stiprinājuma elementa, maināmā instrumenta un/vai apstrādājamās detaļas bojājumi.

- Pirms säkt skrūvēšanu, nodrošiniet, ka savienojamo detaļu saskares virsmas visā laukumā piekļaujas viena otrai un uzgrieznis ir uzskrūvēts līdz galam un atduras pret savienojamo detaļu.

1. Pievelciet stiprinājuma elementu, izmantojot zemāku iestatījuma pakāpi.

Lai nepieļautu stiprinājuma elementa bojājumus pārāk spēcīgas pievilkšanas dēļ, sāciet procesu ar iespējami zemu pakāpi.

1. Pārbaudiet stiprinājuma elementa pievilkšanas momentu ar kalibrētas dinamometriskās atslēgas palīdzību.

Atkārtoti pievelkot vairākus stiprinājuma elementus, pārliecinieties, ka visi skrūvēšanas nosacījumi saglabājas nemainīgi. Ja mainās skrūvēšanas apstākļi, var būt nepieciešama cita pakāpe.

Rezultāts 1 / 3

Nav sasniegts stiprinājuma elementa specifikācijā noteiktais griezes moments.

• Atskrūvējiet skrūvsavienojumu un iestatiet pievilkšanas modulī augstāku pakāpi.
  ▶ Pievelciet stiprinājuma elementu ar jauno iestatījumu un atkārtojiet pārbaudi vēlreiz.

Rezultāts 2 / 3

Pārsniegts stiprinājuma elementa specifikācijā noteiktais griezes moments.

• Atskrūvējiet skrūvsavienojumu un iestatiet pievilkšanas modulī zemāku pakāpi.
  ▶ Pievelciet stiprinājuma elementu ar jauno iestatījumu un atkārtojiet pārbaudi vēlreiz.

Rezultāts 3 / 3

Stiprinājuma elements ir pievilkts ar specifikācijā noteikto griezes momentu.

Ir noteikta pareiza pakāpe, kas atbilst stiprinājuma elementam.

6.4.4 Darbības režīms "Darbība bez regulēšanas"

Šajā darbības režīmā pievilkšanas modulis ir deaktivēts. Pateicoties tam, lai īslaicīgi strādātu bez pievilkšanas moduļa, nav nepieciešams pievilkšanas moduli noņemt. Skrūvēšanas iekārta darbojas tā, it kā pievilkšanas modulis nebūtu pievienots. Skrūvēšanas iekārtas griezes momenta indikācijā ir redzama izvēlētā griezes momenta pakāpe, kas ir iestatāma ar griezes momenta pārslēdzēju.

Indikācija displejā darbības režīmā "Darbība bez regulēšanas":

6.5 Darbības režima iestatīšana

Darbības režīmu iespējams iestatīt 2 dažādos veidos atbilstīgi nepieciešamajam stiprinājuma elementa veidam.

6.5.1 Iestatiet darbības režīmu, noskenējot svītrkodu, kvadrātkodu vai Datamatrix kodu

Ja skrūvējamajam Hilti izstrādājumam ir svītrkods, kvadrātkods vai Datamatrix kods, šo kodu noskenējot, ātrā un vienkāršā veidā var iestatīt attiecīgajam izstrādājumam atbilstīgo darbības režīmu.

1. Atblokējiet pievilkšanas moduli: 259
2. Nospiediet skenēšanas taustiņu.

▶ Skeneris iedarbojas, un displejā parādās simbols: kas informē par gatavību nolasīt kodu.

1. Turiet moduli apmēram 15 centimetru (6"), novietojot mērka krustiņu vidū virs svītrkoda, kvadrātkoda vai Datamatrix koda.

Rezultāts 1 / 2

Kontrolspuldzes deg załā krāsā.

Displejā ir redzams √

Atskan apstiprinājuma signāls.

Displejā ir redzams skrūvējamā stiprinājuma elementa apstrādes režīms.

Rezultāts 2 / 2

lespējams, ka pievilkšanas moduļa atmiņā vēl nav saglabāti skrūvējamā stiprinājuma elementa apstrādes parametri. Hilti stiprinājuma elementiem, kas ir saderīgi ar SI-AT, piedāvā specifisku lietošanas instrukciju par darbu ar SI-AT saderīgajiem stiprinājuma elementiem. Tajā ir atrodams kvadrātkods, kuru var noskenēt ar pievilkšanas moduļa palīdzību, lai ielādētu apstrādes parametrus pievilkšanas moduļa atmiņā.

Skrūvējamā izstrādājuma apstrādes parametrus var ielādēt pievilkšanas modelī arī ar AT Documentation Software palīdzību, izmantojot USB savienojumu. Lai nodrošinātu, ka vienmēr tiek lietoti aktuālie apstrādes parametri, regulāri pārbaudiet programmatūras un parametru versiju aktualitāti.

Kontrolspuldzes mirgo sarkanā krāsā.

Displejā ir redzams ⚡️ (kodu neizdevās nolasīt vai kods ir nezināms).

Atskan brīdinājuma signāls.

▶ Nospiediet skenēšanas taustiņu un atkārtojiet koda skenēšanu vēlreiz.

1. Ja stiprinājuma elements ir saderīgs ar Tracefast, iestatiet, vai vēlaties izmantot darbības režīmu "Tracefast" (√) vai nē( ).
2. Noblokējiet pievilkšanas moduli: 259

- Ja darbības režīms "Tracefast" ir aktivēts, displejā pastāvīgi redzama indikacija

▶ Ja darbības režīms "Tracefast" ir deaktivēts, displejā pastāvīgi redzama indikācija

6.5.2 Darbības režīma iestatīšana ar vadības taustiniem

Ja skrūvējamajam stiprinājuma elementam nav svītrkoda, QR koda vai Datamatrix koda, darbības režīmu var iestatīt ar pievilkšanas moduļa vadības taustiņiem.

1. Atblokējiet pievilkšanas modull. 259
2. Ar navigācijas taustiņiem pārvietojiet izvēles kontūru pārvietojiet uz maināmo opciju.
3. Nospiediet taustinu OK.

- Izvēlētā opcija tiek attēlota uz melna fona.

1. Ar navigācijas taustiniem izvēlieties nepieciešamo iestatījumu.
2. Nospiediet taustinu OK.

- Izvēlētais iestatījums tiek parādīts ar izvēles kontūru.

1. Ja nepieciešams, atkārtojiet 3. līdz 5. darbību, lai veiktu vēl citus iestatījumus.
2. Noblokējiet pievilkšanas modull: 259

6.6 Izstrādājuma pievilkšana inteligentās darbības režimā

Pirms pievilkšanas moduļa lietošanas pārliecinieties, ka skrūvējamais stiprinājuma elements tiek montēts pareizi. levērojiet skrūvējamā stiprinājuma elementa lietošanas instrukcijā iekļautos norādījumus, kā arī norādījumus par stiprinājuma elementu pārbaudi.

1. lestatiet darbības režīmu "Inteligentais režīms".
2. lestatiet labā / kreisā rotācijas virziena pārslēdzēju uz labo rotācijas virzienu.
3. Uzlieciet skrūvēšanas iekārtu ar atbilstīgu maināmo darba instrumentu uz skrūvējamā stiprinājuma elementa.
4. Nospiediet vadības slēdzi un turiet to nospiestu, līdz no pievilkšanas moduļa tiek saņemts kāds no šādiem atbildes signāliem:

Rezultāts 1 / 4

• Redzams paziņojums "Skrūvēšana sekmīgi pabeigta".
• Kontrolspuldzes deg załā krāsā.
• Atskan apstiprinājuma signāls.

Stiprinājuma elements ir pievilkts pareizi. Jūs uzreiz varat pievilkt nākamo tāda paša tipa stiprinājuma elementu.

Rezultāts 2 / 4

• Redzams paziņojums "Atkārtota pievilkšana sekmīgi pabeigta"
• Kontrolspuldzes mirgo dzeltenā krāsā.
• Atskan brīdinājuma signāls 1.

A) Skrūvējamā enkura vai vītnstieņa skrūvsavienojums ar kīmisko dobtapu, kas bijis jau pievilkts un pēc tam atbrīvots, ir pievilkts no jauna. Ja iepriekš skrūvsavienojums nav pievilkts pareizi, jāveic pārbaude un, ja nepieciešams, pievilkšana ar dinamometriskās atslēgas palīdzību. B) Instalāciju sistēmu un enkursliežuskrūvsavienojumsjau ir pievilkts, taču modulis nespēj identificēt, vai ir nodrošināts paredzētais pievilkšanas moments. Pārbaudiet skrūvsavienojumu ar kalibrētas dinamometriskās atslēgas palīdzību un, ja nepieciešams, pavelciet to ar paredzēto instalāciju montāžas griezes momentu.

Rezultāts 3 / 4

• Redzams paziņojums "Nepietiekams akumulatora spriegums"
• Kontrolspuldzes mirgo sarkanā krāsā.

Atlikusī akumulatora kapacitāte nav pietiekama stiprinājuma elementa pievilkšanai.

▶ Nospiediet taustinu OK, lai apstiprinātu paziņojumu.
▶ levietojiet uzlādēto akumulatoru.

Rezultāts 4 / 4

• Redzams paziņojums "Skrūvēšana nav kārtīgi pabeigta" ✗
• Kontrolspuldzes mirgo sarkanā krāsā.
• Atskan brīdinājuma signāls 2.
  ▶ Pievelciet stiprinājuma elementu ar kalibrētas dinamometriskās atslēgas palīdzību.

6.7 Izstrādājuma pievilkšana darbības režimā "Tracefast"

Pirms pievilkšanas moduļa lietošanas pārliecinieties, ka skrūvējamais stiprinājuma elements tiek montēts pareizi. levērojiet skrūvējamā stiprinājuma elementa lietošanas instrukcijā iekļautos norādījumus, kā arī norādījumus par stiprinājuma elementu pārbaudi.

Kad ir aktivēts darbības režīms "Tracefast", pievilkšanas modulis identificē tikai uz stiprinājuma elementiem esošos Datamatrix kodus. Lai varētu noskenēt citu svītrkodu, kvadrātkodu vai Datamatrix kodu, darbības režīms "Tracefast" jādeaktivē.

1. Aktivējiet darbības režīmu "Tracefast".√
2. Iestatiet labā / kreisā rotācijas virziena pārslēdzēju uz labo rotācijas virzienu.
3. Nospiediet skrūvēšanas iekārtas vadības slēdzi.

▶ Tiek iedarbināts pievilkšanas moduļa skeneris.

1. Noskenējiet uz skrūvējamā stiprinājuma elementa norādīto Datamatrix kodu.

Rezultāts 1 / 2

Kontrolspuldzes deg załā krāsā.

Displejā ir redzams √

Atskan apstiprinājuma signāls.

Displejā ir redzams skrūvējamais stiprinājuma elements, un pievilkšanas modulis saglabā stiprinājuma elementa metadatus nākamajai skrūvēšanai.

Rezultāts 2 / 2

Kontrolspuldzes mirgo sarkanā krāsā.

Displejā ir redzams (kodu neizdevās nolasīt vai kods ir nezināms).

Atskan brīdinājuma signāls.

▶ Nospiediet skenēšanas taustinu un atkārtojiet koda skenēšanu vēlreiz.

Ja kodu nav iespējams noskenēt (piemēram, jo tas ir pārāk bojāts), pievilkšanas modulis pēc 10 sekundēm piedāvā iespēju deaktivēt darbības režīmu "Tracefast" nākamajam stiprinājuma elementam un veikt stiprinājuma elementa skrūvēšanu, izmantojot darbības režīmu "Inteliģentais režīms". Ap-stipriniet izvēli ar taustiņu OK. Nākamā stiprinājuma elementa skrūvēšanu var veikt, nesaglabājot metadatus. Pēc tam pievilkšanas modulis automātiski pārslēdzas atpakaļ uz darbības režīmu "Tracefast".

1. Uzlieciet skrūvēšanas iekārtu ar atbilstīgu maināmo darba instrumentu uz skrūvējamā stiprinājuma elementa.
2. Nospiediet vadības slēdzi un turiet to nospiestu, līdz no pievilkšanas moduļa tiek saņemts kāds no šādiem atbildes signāliem:

Rezultāts 1 / 4

• Redzams paziņojums "Skrūvēšana sekmīgi pabeigta"
• Kontrolspuldzes deg załā krāsā.
• Atskan apstiprinājuma signāls.

Stiprinājuma elements ir pievilkts pareizi. Jūs uzreiz varat pievilkt nākamo tāda paša tipa stiprinājuma elementu.

Rezultāts 2 / 4

• Redzams paziņojums "Atkārtota pievilkšana sekmīgi pabeigta"
• Kontrolspuldzes mirgo dzeltenā krāsā.
• Atskan brīdinājuma signāls 1.

A) Jau pievilkts enkura skrūvsavienojums ir ticis atbrīvots un pēc tam pievilkts no jauna. Ja iepriekš skrūvsavienojums nav pievilkts pareizi, jāveic pārbaude un, ja nepieciešams, pievilkšana ar dinamometriskās atslēgas palīdzību. B) Instalāciju sistēmu un enkursliežu skrūvsavienojums jau ir pievilkts, taču modulis nespēj identificēt, vai ir nodrošināts paredzētais pievilkšanas moments. Pārbaudiet skrūvsavienojumu ar kalibrētas dinamometriskās atslēgas palīdzību un, ja nepieciešams, pavelciet to ar paredzēto instalāciju montāžas griezes momentu.

Rezultāts 3 / 4

• Redzams paziņojums "Nepietiekams akumulatora spriegums"
• Kontrolspuldzes mirgo sarkanā krāsā.

Atlikusī akumulatora kapacitāte nav pietiekama stiprinājuma elementa pievilkšanai.

▶ Nospiediet taustiņu OK, lai apstiprinātu paziņojumu.
▶ levietojiet uzlādēto akumulatoru.

Rezultāts 4 / 4

• Redzams paziņojums "Skrūvēšana nav kārtīgi pabeigta"! ✗
• Kontrolspuldzes mirgo sarkanā krāsā.

• Atskan brīdinājuma signāls 2.
  ▶ Pievelciet stiprinājuma elementu ar kalibrētas dinamometriskās atslēgas palīdzību.

• Atkārtojiet 3. līdz 6. darbību pirms katra nākamā stiprinājuma elementa skrūvēšanas.

6.8 Izstrādājuma pievilkšana darbības režimā "Skrūvēšana"

1. lestatiet darbības režīmu "Skrūvēšana".
2. Noskaidrojiet skrūvējamajam izstrādājumam atbilstīgo pievilkšanas momenta pakāpi 262 un iestatiet to.
3. lestatiet labā / kreisā rotācijas virziena pārslēdzēju uz labo rotācijas virzienu.
4. Uzlieciet skrūvēšanas iekārtu ar atbilstīgu maināmo darba instrumentu uz skrūvējamā izstrādājuma.

HILTI

1. Nospiediet un turiet nospiestu vadības slēdzi, līdz no pievilkšanas moduļa tiek saņemts kāds no šādiem atbildes signāliem:

Rezultāts 1 / 2

• Redzams paziņojums "Skrūvēšana sekmīgi pabeigta".
• Kontrolspuldzes deg załā krāsā.
• Atskan apstiprinājuma signāls.

Stiprinājuma elements ir pievilkts pareizi. Jūs uzreiz varat pievilkt nākamo tāda paša tipa stiprinājuma elementu.

Rezultāts 2 / 2

• Redzams paziņojums "Skrūvēšana nav kārtīgi pabeigta" ×
• Kontrolspuldzes mirgo sarkanā krāsā.
• Atskan brīdinājuma signāls 2.
  ▶ Pievelciet stiprinājuma elementu ar kalibrētu dinamometrisko atslēgu.

6.9 Stiprinājuma elementa pārbaude

Visi Hilti stiprinājuma elementi ir pakļauti pastāvīgam aktualizācijas procesam, tādēl modulis SI-AT var būt savietojams arī ar stiprinājuma elementiem, kas šajā dokumentācijā nav aprakstīti. Raugieties, lai vienmēr būtu veikta programmatūras un parametru versijas atjaunināšana.

Aktuālās lietošanas instrukcijas un norādījumus par pārbaudēm var atrast tīmekļvietnē: www.hilti.group

6.9.1 Segmentu enkuru stiprinājuma elementa pārbaude

Lai nodrošinātu, ka segmentu enkuru pievilkšana režīmā "Inteliğentais režīms" atbilst atļaujā / lietošanas instrukcijā noteiktajai specifiskajai iepriekšējai nospriegošanai, pirmais un pēdējais pievilktais segmentu enkurs jāpārbauda ar kalibrētas dinamometriskās atslēgas palīdzību. Montāžas griezes momenta pārbaude vienmēr jāveic uzreiz pēc segmentu enkura pievilkšanas (montāžas).

Pārbaudes moments atbilst 75 % no attiecīgā segmentu enkura montāžas griezes momenta un ir norādīts enkura lietošanas instrukcijā.

Pārbaudiet segmentu enkura stiprinājuma elementu ar kalibrētas dinamometriskās atslēgas palīdzību, izmantojot pareizu pārbaudes griezes momentu. Pievilkšanas laikā vērojiet leņķi, par kādu stiprinājuma elementu ir iespējams pagriezt tālāk.

Rezultāts 1 / 2

Segmentu enkura stiprinājuma elements nav pagriezts tālāk kā līdz norādītajam maksimālajam pagriešanas leņķim (< 180°).

Stiprinājuma elementa skrūvēšana ir veikta pareizi.

Rezultāts 2 / 2

Segmentu enkura stiprinājuma elements ir pagriezts tālāk, pārsniedzot norādīto maksimālo pagriešanas leŋki (> 180°).

Stiprinājuma elementa skrūvēšana ir veikta nepareizi. Visi kopš iepriekšējās pārbaudes pievilktie skrūvsavienojumi ir uzskatāmi par neatbilstīgiem un ir jāpārbauda. Skrūvēšanas iekārta jānodod Hilti servisā pārbaudes veikšanai.

6.9.2 Skrūvējamo enkuru stiprinājuma elementa pārbaude

Lai nodrošinātu, ka skrūvējamie enkuri ir iemontēti pareizi, pēc katras iedzīšanas vizuāli jāpārbauda skrūves galvas piekļaušanās virsmai. Šī nobeiguma pārbaude Įauj pārliecināties, ka stiprinājuma elements pilnībā piekļaujas pamatvirsmai un montāža ir veikta pareizi.

Vizuāli pārbaudiet stiprinājuma elementa skrūves galvas pieklaušanos virsmai. Skrūves galvas apakšpusei plakaniski jāpieklaujas pamatvirsmai.

Rezultāts 1 / 2

Skrūves galva plakaniski pieklaujas pamatvirsmai, un piestiprinātā detaļa nav valīga.

Skrūvējamais enkurs ir pareizi pievilkts.

Rezultāts 2 / 2

Skrūves galva plakaniski nepiekļaujas pamatvirsmai, un veidojas atstarpe.

Ja iespējams, veiciet atkārtotu montāžu saskaņā ar stiprinājuma elementa lietošanas instrukciju.

6.9.3 Stiprinājuma elementu pārbaude vītnstieniem ar kīmiskajām dobtapām

Lai nodrošinātu, ka vītņstieņu ar kīmiskajām dobtapām stiprinājuma elementu pievilkšana režimā "Inteliģentais režīms" atbilst lietošanas instrukcijā noteiktajai specifiskajai iepriekšējai nospriegošanai, pirmais un pēdējais pievilktais stiprinājuma elements jāpārbauda ar kalibrētas dinamometriskās atslēgas palīdzību. Šī montāžas griezes momenta atbilstības pārbaude jāveic uzreiz pēc vītņstieņa stiprinājuma elementa pievilkšanas (kad pagājis sacietēšanas laiks, kas nepieciešams kīmiskajai dobtapai).

Pārbaudes moments atbilst 100 % no attiecīgā vītnstieņa stiprinājuma elementa montāžas griezes momenta un ir norādīts vītnstieņa lietošanas instrukcijā.

Pārbaudiet vītņstieņa stiprinājuma elementu ar kalibrētas dinamometriskās atslēgas palīdzību, izmantojot pareizu pārbaudes griezes momentu. Pievilkšanas laikā vērojiet leņķi, par kādu stiprinājuma elementu ir iespējams pagriezt tālāk.

Rezultāts 1 / 2

Vītņstiena stiprinājuma elements nav pagriezts tālāk kā līdz norādītajam maksimālajam pagriešanas leņkim (< 180°).

Stiprinājuma elementa skrūvēšana ir veikta pareizi.

Rezultāts 2 / 2

Vītņstiena stiprinājuma elements ir pagriezts tālāk, pārsniedzot norādīto maksimālo pagriešanas leņķi (> 180°).

Stiprinājuma elementa skrūvēšana ir veikta nepareizi. Visi kopš iepriekšējās pārbaudes pievilktie skrūvsavienojumi ir uzskatāmi par neatbilstīgiem un ir jāpārbauda. Skrūvēšanas iekārta jānodod Hilti servisā pārbaudes veikšanai.

6.9.4 Stiprinājuma elementu drošības pārbaude instalāciju sistēmās

Lai nodrošinātu, ka savienošanas pogu pievilkšana režīmā "Inteliğentais režīms" atbilst atļaujā / lietošanas instrukcijā noteiktajai specifiskajai iepriekšējai nospriegošanai, pirmā un pēdējā pievilktā savienošanas poga jāpārbauda ar kalibrētas dinamometriskās atslēgas palīdzību. Montāžas griezes momenta pārbaude vienmēr jāveic uzreiz pēc savienošanas pogas pievilkšanas (montāžas).

Pārbaudes moments atbilst attiecīgās savienošanas pogas montāžas griezes momentam un ir norādīts savienošanas pogas lietošanas instrukcijā.

- Pärbaudiet stiprinājuma elementu ar kalibrētas dinamometriskās atslēgas palīdzību. Pievilkšanas laikā vērojiet lenķi, par kādu stiprinājuma elementu ir iespējams pagriezt tālāk.

Rezultāts 1 / 2

Stiprinājuma elements nav pagriezts tālāk kā līdz norādītajam maksimālajam pagriešanas lenķim (< 180°). Stiprinājuma elementa skrūvēšana ir veikta pareizi.

Rezultāts 2 / 2

Stiprinājuma elements ir pagriezts tālāk, pārsniedzot norādīto maksimālo pagriešanas lenķi (> 180°).

Skrūvēšana ir veikta nepareizi. Visi kopš iepriekšējās pārbaudes pievilktie skrūvsavienojumi ir uzskatāmi par neatbilstīgiem un ir jāpārbauda. Nododiet skrūvēšanas iekārtu Hilti servisā pārbaudes veikšanai.

6.9.5 T veida skrūvsavienojumu pārbaude enkursliedēs

Lai nodrošinātu, ka T veida skrūvju pievilkšana režīmā "Inteliģentais režīms" atbilst atļaujā / lietošanas instrukcijā noteiktajai specifiskajai iepriekšējai nospriegošanai, pirmā un pēdējā pievilktā T veida skrūve jāpārbauda ar kalibrētas dinamometriskās atslēgas palīdzību. Šī montāžas griezes momenta pārbaude vienmēr jāveic uzreiz pēc T veida skrūves pievilkšanas (montāžas).

Pārbaudes moments atbilst attiecīgās T veida skrūves montāžas griezes momentam un ir norādīts T veida skrūves lietošanas instrukcijā.

HILTI

Pārbaudiet T veida skrūves stiprinājuma elementu ar kalibrētas dinamometriskās atslēgas palīdzību, izmantojot pareizu pārbaudes griezes momentu. Pievilkšanas laikā vērojiet leņķi, par kādu stiprinājuma elementu ir iespējams pagriezt tālāk.

Rezultāts 1 / 2

Stiprinājuma elements nav pagriezts tālāk kā līdz norādītajam maksimālajam pagriešanas leņķim (< 360°). Stiprinājuma elementa skrūvēšana ir veikta pareizi.

Rezultāts 2 / 2

Stiprinājuma elements ir pagriezts tālāk, pārsniedzot norādīto maksimālo pagriešanas leŋki (> 360°). Stiprinājuma elementa skrūvēšana ir veikta nepareizi. Visi kopš iepriekšējās pārbaudes pievilktie skrūvsavienojumi ir uzskatāmi par neatbilstīgiem un ir jāpārbauda. Skrūvēšanas iekārta jānodod Hilti servisā pārbaudes veikšanai.

6.9.6 Darbības režimā "Skrūvēšana" pievilkto skrūvsavienojumu pārbaude

▶ levērojot jūsu uzņēmuma iekšējos kvalitātes pārvaldības noteikumus, regulāri ar kalibrētas dinamometriskās atslēgas palīdzību pārbaudiet, vai ir nodrošināts uzdotais pievilkšanas moments.

6.10 Pievilkšanas moduła savienošana ar datoru 5

1. Atbīdiet pārsegu pievilkšanas moduļa apakšpusē.

2. Savienojiet USB kabela spraudni (tips C, USB 2.0) ar pievilkšanas moduła USB pieslēgvietu.

3. USB kabela spraudni (tips A) savienojiet ar personālo datoru.

Tagad pievilkšanas moduļa barošanu nodrošina dators. Moduļa displejā ir redzams USB logotips ( 📣 ).

Pēc USB spraudna izvilkšanas aizbīdiet pievilkšanas moduļa pārsegu. Tādējādi USB pieslēgvieta tiks pasargāta no netīrumiem.

7 Apkope un uzturēšana

BRĪDINĀJUMS!

Traumu risks ievietota akumulatora gadījumā!

- Pirms jebkādiem apkopes un tehniskā stāvokļa uzturēšanas darbiem vienmēr izņemiet akumulatoru!

Izstrādājuma kopšana

• Uzmanīgi notīriet pielipušos netīrumus.
• Ja izstrādājumam ir ventilācijas atveres, uzmanīgi iztīriet tās ar sausu, mīkstu birstīti.
• Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu.
• Izstrādājuma kontaktu tīrīšanai lietojiet tīru un sausu drāniņu.

Litija jonu akumulatoru apkope

• Nekādā gadījumā nelietojiet akumulatoru ar nosprostotām ventilācijas atverēm. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
• Nepaklaujiet akumulatoru nevajadzīgai putekļu vai netīrumu ietekmei. Nekādā gadījumā nepakļaujiet akumulatoru spēcīgam mitrumam (piemēram, nemērciet to ūdenī un neatstājiet lietū).
  Ja akumulators ir samircis, rīkojieties ar to tāpat, kā jūs rīkotos ar bojātu akumulatoru. levietojiet to izolētā nedegoša materiāla tvertnē un vērsieties Hilti servisā.
• Raugieties, lai akumulators nebūtu savārtīts ar nepiederīgu ellu un smērvielām. Raugieties, lai uz akumulatora nevajadzīgi neuzkrātos putekļi un netīrumi. Notīriet akumulatoru ar sausu, mīkstu birstīti vai tīru un sausu drāniņu.
  Nepieskarieties akumulatora kontaktiem un neattīriet kontaktus no rūpnīcā uzklātās smērvielas.
• Notīriet korpusa virsmas tikai ar nedaudz samitrinātu drāniņu.

Uzturēšana

BRĪDINĀJUMS!

Elektrošoka risks! Neprofesionāli veikts elektrisko daļu remonts var klūt par cēloni smagām traumām un apdegumiem.

▶ Elektrisko daļu labošanu var veikt tikai elektrības nozares speciālisti.

- Regulāri pārbaudiet visas redzamās daļas, lai pārliecinātos, ka tās nav bojātas un funkcionē nevainojami.

• Nelietojiet izstrādājumu, ja tam ir radušies bojājumi un/vai funkciju traucējumi. Nekavējoties nododiet izstrādājumu Hilti servisā remonta veikšanai.
• Pēc apkopes un remonta darbiem piemontējiet vietā visas aizsargierīces un pārbaudiet, vai tās darbojas nevainojami.

Lai izstrādājuma lietošana būtu droša, izmantojiet tikai originālās rezerves daļas, patēriņa materiālus un piederumus. Rezerves daļas, patēriņa materiālus un piederumus, kuru lietošanu kopā ar šo izstrādājumu akceptē Hilti, var atrast Hilti Store vai tīmekļvietnē: www.hilti.group

8 Transportēšana un uzglabāšana

Ar akumulatoru darbināmu iekārtu un akumulatoru transportēšana

IEVĚRÓT PIESARDZĪBU!

Nekontrolēta iedarbošanās transportēšanas laikā!

▶ Pirms iekārtu transportēšanas vienmēr izņemiet no tām akumulatorus!

• Iznemiet akumulatoru / akumulatorus.
  Nekādā gadījumā netransportējiet akumulatorus nenostiprinātā veidā, sabērtus kaudzē. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.
• Akumulatorus nedrikst sütit pa pastu. Ja vēlaties nosütit nebojātus akumulatorus, vērsieties sütijumu piegādes uznēmumā.
• Pirms katras lietošanas, kā arī pēc ilgākas transportēšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

Ar akumulatoru darbināmu iekārtu un akumulatoru uzglabāšana

BRĪDINĀJUMS!

Neparedzami bojājumi bojātu vai izplūdušu akumulatoru dēl!

- Pirms iekārtu novietošanas glabāšanā vienmēr izņemiet no tām akumulatorus!

Glabājiet izstrādājumu un akumulatorus vēsā un sausā vietā. levērojiet temperatūras robežvērtības, kas norādītas tehnisko parametru sadala. 258
▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja.
▶ Nekad neglabājiet akumulatorus saulē, uz siltuma avotiem vai aiz stikla.
- Glabājiet izstrādājumu un akumulatorus tā, lai tiem nevarētu pieklūt bērni un nepiederošas personas.
Pirms katras lietošanas, kā arī pēc ilgākas uzglabāšanas pārbaudiet, vai izstrādājums un akumulatori nav bojāti.

9 Traucējumu novēršana

Ja iekārtas darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.

levērojiet arī skrūvēšanas iekārtas lietošanas instrukcijas norādījumus par traucējumu novēršanu.

Traucējums	lespējamais iemesls	Risinājums
Redzams paziņojums "Blokē-jiet moduli".	Pievilkšanas modulis ir atblokēts.	▸ Nospiediet blokēšanas taustiņu [IMAGE], lai noblokētu pievilkšanas moduli un aktivētu skrūvēšanas iekārtu.
Redzams paziņojums "Pārāk augsta akumulatora tempera-tūra".	Akumulators ir pārkarsis.	▸ Apmainiet akumulatoru vai Įaujiet tam atdzist.
Traucējums lespējamais iemesls Risinājums
Redzams paziņojums "Pārāk zema akumulatora temperatūra".	Akumulatora temperatūra ir zemāka nekā 0°C (32°F).	▸ Laujiet akumulatoram pamazām sasilt līdz temperatūrai, kas pārsniedz 0°C (32°F).
Redzams paziņojums "Pārāk augsta skrūvēšanas iekārtas temperatūra".	Skrūvēšanas iekārta ir pārkarsusi.	▸ Laujiet skrūvēšanas iekārtai atdzist.▸ Iztīriet ventilācijas atveres.
[IMAGE]Redzams paziņojums "Nepie-tiekama akumulatora uzlāde".	Akumulatora uzlāde nav pietieka-ma, lai pareizi pievilktu stiprinājuma elementu.	▸ levietojiet uzlādēto akumulato-ru.
[x8wx]Redzams paziņojums "Pārāk liela ieejas strāva".	īslaicīgi pārāk liela ieejas strāva.	▸ Nospiediet taustiņu OK, lai apstiprinātu paziņojumu.▸ Atkārtojiet skrūvēšanas proce-su.▸ Ja paziņojums parādās atkārto-ti, vērsieties Hilti servisā.
[IMAGE]Redzams paziņojums "Po-dziņelements tukšs".	Tukšs pievilkšanas moduļa po-dziņelements.	Vairs nav iespējams garantēt da-tuma un laika datu pareizību doku-mentācijas protokolā.▸ Vērsieties Hilti servisā, lai apmainītu bateriju.
[IMAGE]Redzams paziņojums "Nepie-ciešama skrūvēšanas iekārtas apkope".	Nepieciešama skrūvēšanas iekārtas apkope.	Darbības režīmus "Inteliģentais re-zīms", "Tracefast" un "Skrūvēšana" vairs nav iespējams izvēlēties.▸ Vērsieties Hilti servisā, lai veiktu skrūvēšanas iekārtas apkopi.
[IMAGE]Redzams paziņojums "iekšēja klūme".	Konstatēta iekšēja klūme. Pievie-nota elektroiekārta bez AT funkci-jas, vai ir nepieciešams atjaunināt pievilkšanas moduļa aparātprog-rammatūru.	▸ Lietojiet kopā ar pievilkša-nas moduli tikai tādas elek-troiekārtas, kurām ir AT funkci-jas.
		▸ Savienojiet pievilkšanas moduli ar personālo datoru.▸ Pārbaudiet ar AT Documentation Software, vai ir pieejama jauna aparātprogrammatūras versija un, ja nepieciešams, instalējiet to.
[IMAGE]Redzams paziņojums "apara-tūras klūme".	Konstatēta aparatūras klūme.	▸ Pārtrauciet savienojumu starp skrūvēšanas iekārtu, pievilkša-nas moduli un akumulatoru un pēc tam savienojiet tos vēlreiz.▸ Ja problēma saglabājas, vērsie-ties Hilti servisā.
[IMAGE]Redzams paziņojums "īslaicī-ga klūme".	Konstatēta īslaicīga klūme. le-spējams, ir traucēta komunikāci-ja starp pievilkšanas moduli un akumulatoru un/vai skrūvēšanas iekārtu.	▸ Pārtrauciet savienojumu starp skrūvēšanas iekārtu, pievilkša-nas moduli un akumulatoru, notīriet visu izstrādājumu kon-taktus un pēc tam savienojiet tos vēlreiz.▸ Ja problēma saglabājas, vērsie-ties Hilti servisā.

Traucējums lespējamais iemesls Risinājums
Redzams paziņojums "Dokumentācijas funkcija deaktivē-ta".	Dokumentācijas funkcija ir deakti-vēta (tikai brīdinājuma paziņojums).► Ja vēlatieslietotdokumentācijas funkciju, savienojiet pievilkša-nas moduli ar personālo datoru un aktivējiet dokumentācijas funkciju ar datora programma-tūrasAT Documentation Software palīdzību.► Ja nepieciešams, nospiediet taustiņu OK, lai nodzēstu pazi-ņojuma indikāciju un turpinātu pievilkšanas moduļa palaides procesu.
Redzams paziņojums "Atmiņa gandrīz piepildīta". (Šis pazi-ņojums parādās, ja attiecīgais lielums ir ≥ 90 %.)	Datu atmiņa pievilkšanas modulī ir gandrīz piepildīta.Uzmanību! Kad datu atmiņa pievilkšanas modulī būs piepildīta pavisam, vecākie dati tiks aizstāti ar jaunākiem!► Savienojiet pievilkšanas moduli ar personālo datoru.► Izmantojot programmatūruAT Documentation Software, atlasiet datus, lai dokumentētu atskaiti.► Pēc tam izdzēsiet datus no pievilkšanas moduļa atmiņas, lai atbrīvotu vietu atmiņā.
Redzams paziņojums "Atmiņa piepildīta".	Datu atmiņa pievilkšanas modulī ir piepildīta.Uzmanību! Vecākie dati tiks aizstāti ar jaunākiem!► Savienojiet pievilkšanas moduli ar personālo datoru.► Izmantojot programmatūruAT Documentation Software, atlasiet datus, lai dokumentētu atskaiti.► Pēc tam izdzēsiet datus no pievilkšanas moduļa atmiņas, lai atbrīvot u vietu atmiņā.

10 Nokalpojušo iekārtu utilizācija

BRĪDINĀJUMS!

Traumu risks neatbilstīgas utilizācijas gadījumā! Veselības apdraudējums, izplūstot kaitīgām gāzēm un škidrumiem.

▶ Bojātus akumulatorus nav atļauts nosūtīt!
▶ Lai nepielautu išsavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.
▶ Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni.
- Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma.

Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacīs otrreizējai pārstrādei ir atbilstoša materiālu škirošana. Daudzās valstīs Hilti pienem nolietotās iekārtas eizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konkanta.

▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos!

11 Ražotāja garantija

Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.

Papildaprīkojumu, sistēmas produktus un sīkāku informāciju par jūsu izstrādājumu var atrast šeit.

RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)

China RoHS II

Informācija par lietošanas atļauju noteiktās valstīs

제품명: 아답티브 임팩 모듈

수입자(상호명): 힐티코리아(쥐)

제조회사: Hilti Corporation

제조국: 스위스

A/S: 080-220-2000

13 Hilti litija jonu akumulatori

Norādījumi par drošību un lietošanu

Šajā dokumentācijā ar jēdzienu "akumulators" tiek apzīmēti daudzreiz uzlādējami Hilti litija jonu akumulatori, kas sastāv no vairākiem litija jonu elementiem. Tie ir paredzēti Hilti elektroiekārtām, un tos drīkst lietot tikai kopā ar tām. Izmantojiet tikai originālos Hilti akumulatorus!

Apraksts

Hilti akumulatori ir aprikoti ar elementu kontroles un elementu aizsardzības sistēmām.

Akumulatorus veidojošie elementi satur energiju akumulējošus litija jonu materiālus, kas nodrošina lielu specifisko energijas blīvumu. Litija jonu elementi ir pakļauti ħoti nelielam atmiņas efektam, taču ħoti jutīgi reaģē uz spēka iedarbību, pārmērīgu izlādi vai augstu temperatūru.

Izstrādājumus, ko atļauts lietot kopā ar Hilti akumulatoriem, jūs atradīsiet Hilti Store vai tīmekļvietnē: www.hilti.group

Drošiba

levērojiet turpmāk izklāstītos drošības norādījumus, lai litija jonu akumulatoru lietošana neradītu apdraudējumu. Norādījumu neievērošana var izraisīt ādas kairinājumu, smagas korozīvas traumas, kīmiskos apdegumus, ugunsgrēku vai eksploziju.
Rīkojieties ar akumulatoriem uzmanīgi, lai pasargātu tos no bojājumiem un nepieļautu veselībai ľoti kaitīgu šķidrumu izplūdi!
Nekādā gadījumā nedrīkst veikt akumulatoru pārveidi vai citas neatļautas manipulācijas!
- Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80 °C vai sadedzināt.
▶ Nelietojiet un nemēģiniet uzlādēt akumulatorus, kas bijuši pakļauti triecieniem vai ir bojāti citā veidā. Regulāri pārbaudiet, vai akumulatoriem nav konstatējamas bojājumu pazīmes.
▶ Nekādā gadījumā nelietojiet atjaunotus vai remontētus akumulatorus.
Nekādā gadījumā nelietojiet akumulatoru vai ar akumulatoru darbināmu elektroiekārtu kā instrumentu sišanai.
Nekādā gadījumā nepakļaujiet akumulatorus tiešiem saules stariem, augstai temperatūrai, dzirkstelēm vai atklātai liesmai. Tas var izraisīt eksploziju.
▶ Nepieskarieties bateriju poliem ar pirkstiem vai instrumentiem un nepieļaujiet, ka tie nonāk saskarē ar rotaslietām vai citiem priekšmetiem, kam piemīt elektriskā vadītspēja. Tas var izraisīt akumulatoru bojājumus, kā arī materiālu kaitējumu un traumas.
Sargājiet akumulatorus no lietus un mitruma un škīdrumiem. Mitruma ieklūšana var izraisīt īssavienojumu, elektrisko triecienu, apdegumus, ugunsgrēku un eksploziju.
Lietojiet kopā ar akumulatoru tikai tā tipam paredzētos lādētājus un elektroiekārtas. levērojiet attiecīgo lietošanas instrukciju norādījumus.
▶ Nelietojiet un neuzglabājiet akumulatoru sprādzienbīstamā vidē.
Ja akumulators klūst pārāk karsts, iespējams, ka tas ir bojāts. Novietojiet akumulatoru labi pārredzamā, ugunsdrošā vietā, pietiekamā atstatumā no degošiem materiāliem. Laujiet akumulatoram atdzist. Ja pēc stundas akumulators joprojām ir tik karsts, ka to ir grūti satvert, tas nozīmē, ka tas ir bojāts. Rīkojieties saskaņā ar norādījumiem, kas iekļauti nodalā Pasākumi akumulatora aizdegšanās gadījumā.

Rīcība akumulatoru bojājumu gadījumā

▶ Ja akumulators ir bojāts, vienmēr jāsazinās ar Hilti servisu.
▶ Nelietojiet akumulatoru, ja no tā izplūst škidrums.
Ja ir izplūdis šķidrums, nepieļaujiet tā iekļūšanu acīs un/vai nonākšanu tiešā saskarē ar ādu. Darbojoties ar elektrolītu, vienmēr valkājiet aizsargcimdus un acu aizsardzības līdzekļus.
- Izplūdušā elektrolīta savākšanai lietojiet šim nolūkam paredzētus, sertificētus kīmiskos tīrīšanas līdzekļus. levērojiet vietējos noteikumus par attīrīšanu no elektrolīta.
levietojiet bojāto akumulatoru nedegoša materiāla tvertnē un nosedziet to ar sausām smiltīm, krīta pulveri (CaCO3) vai silikātu (vermikulītu). Pēc tam hermētiski noslēdziet tvertnes vāku un novietojiet tvertni glabāšanā vietā, kas neatrodas degošu gāzu, šķidrumu vai priekšmetu tuvumā.
Nododiet tvertni utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. Ievērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

Rīcība akumulatoru nedarbošanās gadījumā

• Pievērsiet uzmanību ar akumulatora lietošanu saistītām novirzēm, piemēram, neatbilstīgai uzlādei vai neparasti ilgam uzlādes laikam, jūtamam jaudas samazinājumam, īpatnībām LED indikācijā vai šķidruma izplūdei. Tās liecina par akumulatora iekšēju problēmu.
• Ja jums škiet, ka akumulatoram ir radusies iekšēja problēma, sazinieties ar Hilti servisu.
  Ja akumulators nedarbojas, to vairs nav iespējams uzlādēt vai no tā izplūst šķidrums, tas ir jāutilizē. Skat. nodalu Apkope un utilizācija.

Pasākumi akumulatora aizdegšanās gadījumā

BRĪDINĀJUMS!

Apdraudējums, ko rada akumulatora aizdegšanās! Akumulatora degšanas laikā izdalās kaitīgi un sprādzienbīstami šķidrumi un tvaiki, kas var izraisīt korozīvas traumas, apdegumus, ugunsgrēku vai eksploziju.

▶ Degoša akumulatora dzēšanas laikā valkājiet individuālo aizsargaprīkojumu.

- Nodrošiniet pietiekamu ventilāciju, lai veicinātu bīstamo un eksplozīvo tvaiku aizplūšanu.

▶ Ja intensīvi izplatās dūmi, nekavējoties atstājiet telpu.

▶ Elpcelu kairinājuma gadījumā meklējiet medicīnisko palīdzību.

HILTI

▶ Pirms sākt dzēšanas mēģinājumu, izsauciet ugunsdzēsējus.
Ja akumulators ir aizdedzies, dzēšanai lietojiet tikai ūdeni, no iespējami liela attāluma. Pulverveida ugunsdzēšamie līdzekļi un segas litija jonu akumulatoru degšanas gadījumā ir neefektīvi. Apkārtējā ugunsgrēka dzēšanai var izmantot parastos ugunsdzēsības līdzekļus.
▶ Nemēģiniet pārvietot lielu daudzumu degošu akumulatoru. Aizvāciet no tuvākās apkārtnes neskartos materiālus, lai tādējādi izolētu degšanas skartos akumulatorus.

Gadījumā, ja akumulators neatdziest, dūmo vai deg:

ar lāpstas palīdzību paceliet to un iemetiet spainī ar ūdeni. Pateicoties ūdens dzesējošajai iedarbībai, no aizdegšanās tiek pasargāti akumulatora elementi, kas vēl nav sasnieguši kritisko temperatūru.
- Vismaz uz 24 stundām ievietojiet akumulatoru spainī, līdz tas ir pilnībā atdzisis.
▶ Skat. nodalu Rīcība akumulatoru bojājumu gadījumā.

Informācija par transportēšanu un uzglabāšanu

• Apkārtējā temperatūra robežās no -17 °C līdz +60 °C / no 1 °F līdz 140 °F.
  ▶ Uzglabāšanas temperatūra robežās no -20 °C līdz +40 °C / -4 °F līdz 104 °F.
  ▶ Neglabājiet akumulatorus uz lādētāja. Pēc uzlādes procesa vienmēr noņemiet akumulatoru no lādētāja.
  Ja iespējams, glabājiet akumulatorus vēsā un sausā vietā. Uzglabāšana vēsumā paildzina akumulatora kalpošanas laiku. Akumulatorus nekādā gadījumā nedrīkst glabāt augstā temperatūrā, tiešos saules staros vai aiz stikla.
• Akumulatorus nedrikst sūtīt pa pastu. Ja vēlaties nosūtīt nebojātus akumulatorus, vērsieties sūtījumu piegādes uznēmumā.
• Akumulatorus nekādā gadījumā nedrīkst transportēt nenostiprinātā veidā, sabērtus kaudzēs. Transportēšanas laikā akumulatori jāsargā no triecieniem un vibrācijas, kā arī jāizolē no jebkādiem materiāliem, kam piemīt elektriskā vadītspēja, un citiem akumulatoriem, lai nepieļautu to nonākšanu saskarē ar citu bateriju kontaktiem un īssavienojuma rašanos. levērojiet vietējos noteikumus par akumulatoru transportēšanu.

Apkope un utilizācija

► Raugieties, lai akumulators ir tīrs, un nepieļaujiet tā savārtīšanu ar eļļu un smērvielām. Nepieļaujiet pārmērīgu putekļu un netīrumu uzkrāšanos uz akumulatora virsmām. Notīriet akumulatoru ar sausu, mīkstu otu vai tīru un sausu drāniņu.
Nekādā gadījumā nelietojiet akumulatoru, ja ir nosprostotas tā ventilācijas atveres. Uzmanīgi iztīriet ventilācijas atveres ar sausu, mīkstu birstīti.
▶ Raugieties, lai akumulatora iekšienė neieklūtu sveškermani.
▶ Nepieļaujiet mitruma iekļūšanu akumulatorā. Ja akumulatorā ir iekļuvis mitrums, tas jāuzskata par bojātu un jāizolē, ievietojot nedegoša materiāla tvertnē.

▶ Skat. nodaļu Rīcība akumulatoru bojājumu gadījumā.

Ja utilizācija netiek veikta pareizā veidā, var izplūst kaitīgas gāzes un šķidrumi, kas apdraud veselību. Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uzņēmuma. levērojiet vietējos noteikumus par bojātu akumulatoru transportēšanu!

▶ Neizmetiet akumulatorus sadzīves atkritumos.

Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni. Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.

Originali naudojimo instrukcija

1 Informacija apie naudojimo instrukcija
