Toote tüüp	Nutikas pingutusmoodul löökpööramismasinale
Mark	Hilti
Mudel	SI-AT-22
Kaal	0,24 kg
Laseri klass	1
Skanneri tüüp	Skanner-kaamera (Imager)
USB-liides	Type C, USB 2.0
Nööppatarei	3 V CR2032 või BR2325
Mooduli toide	Sisseehitatud nööppatarei (kell); moodul saab toite masina Hilti Nuron B 22 seeria Li-Ion akust
Töörežiimid	Nutikas, Tracefast, Kruvimine, Reguleerimata
Peamised funktsioonid	Vöötkoodi/QR/Datamatrix skanner, pingutuse kontroll ja järelevalve, kruvimiste dokumenteerimine, ekraanikuva, tuled (roheline/punane/kollane), helisignaal
Ühilduvus	Hilti löökpööramismasinad, millel on AT-22 laiendus
Hooldus ja puhastamine	Puhasta kuiva ja pehme lapiga; puhasta ventilatsiooniavasid harjaga; ära kasuta agressiivseid tooteid
Ohutus	Nööppatarei allaneelamise oht: hoida lastele kättesaamatus kohas; mitte niiskusega kokku puutuda; järgi masina ohutusjuhiseid
Varuosad ja remonditavus	Nööppatarei CR2032/BR2325, USB-kaabel; remont ainult Hilti teeninduse poolt
Tootja garantii	Hilti tootjagarantii (tingimused nõudmisel)
Üldteave	Toode professionaalidele; valmistatud Šveitsis; dokumentatsioon mitmes keeles

Korduma kippuvad küsimused - SI-AT-22 HILTI

Kuidas paigaldada SI-AT-22 moodul masinale?

Lükake moodul eestpoolt löökpööramismasinale kuni kuulete klõpsatust. Veenduge, et kontaktid on puhtad ja moodul on korralikult paigas.

Milliseid akusid selle mooduliga kasutada?

Kasutage ainult Hilti Nuron B 22 seeria Li-Ion akusid, mis on soovitatud löökpööramismasina kasutusjuhendis.

Kuidas seadistada skanneriga töörežiimi?

Lukustage moodul lahti, vajutage skannimisnuppu, seejärel asetage skanner umbes 15 cm kaugusele vöötkoodist või QR-koodist. Kui kood tuvastatakse, süttivad rohelised tuled ja kostub piiks. Seejärel lukustage moodul.

Mida tähendab kollane vilkuv tuli pärast kruvimist?

See näitab, et keermesühendus on juba pingutatud ja lahti keeratud ning uuesti pingutatud (nutikas režiim) või et õiget pöördemomenti ei saa kontrollida. Sellisel juhul tuleb kruvimist kontrollida kalibreeritud pöördemomendi mutrivõtmega.

Kuidas vahetada mooduli nööppatarei?

Nööppatarei (CR2032 või BR2325) tuleb lasta vahetada Hilti teenindusel. Ekraan kuvab 'Nööppatarei tühi', kui see vajab vahetust. Ärge proovige seda ise vahetada.

Moodul ei lülitu sisse, mida teha?

Kontrollige, et masin on parempöörde režiimis ja vajutage lühidalt juhtlülitit. Kui ekraan jääb mustaks, eemaldage ja pange aku tagasi. Kui probleem püsib, võtke ühendust Hilti teenindusega.

Kas moodulit saab kasutada ilma koodi skannimata?

Jah, režiimis 'Kruvimine' saate pingutustaset käsitsi reguleerida (30 taset). Kasutage nooleklahve parameetri valimiseks, seejärel lukustage.

Kuidas puhastada SI-AT-22 moodulit?

Puhastage korpust kergelt niiske lapiga ja ventilatsiooniavasid kuiva pehme harjaga. Ärge kunagi pihustage sellele vedelikku.

Mida tähendab helisignaal kruvimise ajal?

Pikk pidev piiks kinnitab edukat kruvimist (rohelised tuled). Kaks lühikest piiksu tähistab hoiatus (kollane) ja neli lühikest piiksu tähistab ebaõnnestumist (punane, uuesti kruvimine vajalik).

Kuidas kanda andmeid moodulist arvutisse?

Kasutage kaasasolevat USB-kaablit mooduli arvutiga ühendamiseks. Käivitage tarkvara AT Documentation Software andmete lugemiseks, parameetrite uuendamiseks või aruannete koostamiseks.

KASUTUSJUHEND SI-AT-22 HILTI

et Originaalkasutusjuhend 234

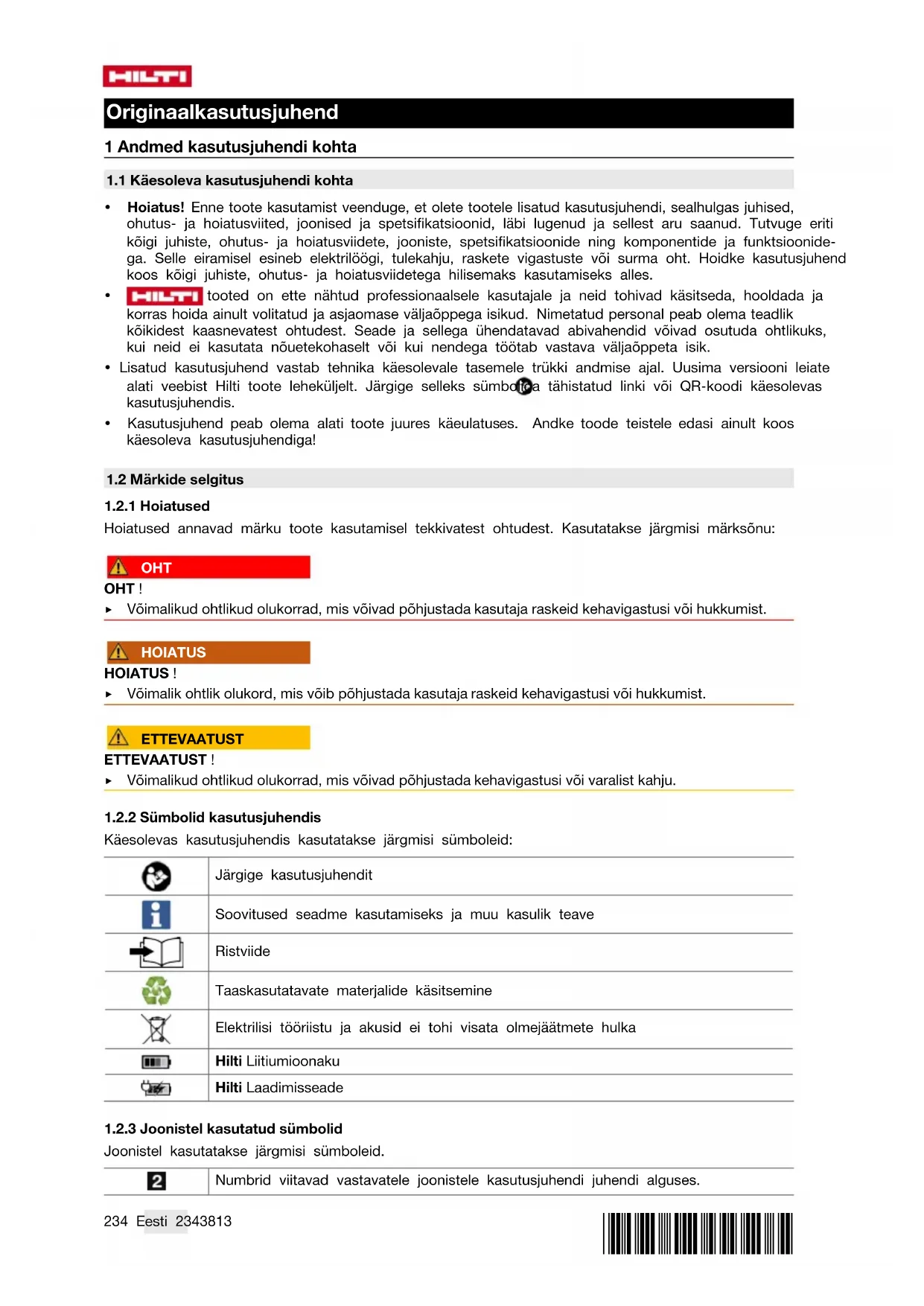

Originaalkasutusjuhend

1 Andmed kasutusjuhendi kohta

1.1 Käesoleva kasutusjuhendi kohta

• Hoiatus! Enne toote kasutamist veenduge, et olete tootele lisatud kasutusjuhendi, sealhulgas juhised, ohutus- ja hoiatusviited, joonised ja spetsifikatsioonid, läbi lugenud ja sellest aru saanud. Tutvuge eriti kõigi juhiste, ohutus- ja hoiatusviidete, jooniste, spetsifikatsioonide ning komponentide ja funktsioonidega. Selle eiramisel esineb elektrilöögi, tulekahju, raskete vigastuste või surma oht. Hoidke kasutusjuhend koos kõigi juhiste, ohutus- ja hoiatusviidetega hilisemaks kasutamiseks alles.
• HILTI tooted on ette nähtud professionaalsele kasutajale ja neid tohivad käsitseda, hooldada ja korras hoida ainult volitatud ja asjaomase väljaõppega isikud. Nimetatud personal peab olema teadlik köikidest kaasnevatest ohtudest. Seade ja sellega ühendatavad abivahendid võivad osutuda ohtlikuks, kui neid ei kasutata nõuetekohaselt või kui nendega töötab vastava väljaõppeta isik.
• Lisatud kasutusjuhend vastab tehnika käesolevale tasemele trükki andmise ajal. Uusima versiooni leiate alati veebist Hilti toote leheküljelt. Järgige selleks sümbolka tähistatud linki või QR-koodi käesolevas kasutusjuhendis.
• Kasutusjuhend peab olema alati toote juures käeulatuses. Andke toode teistele edasi ainult koos käesoleva kasutusjuhendiga!

1.2 Märkide selgitus

1.2.1 Hoiatused

Hoiatused annavad märku toote kasutamisel tekkivatest ohtudest. Kasutatakse järgmisi märksõnu:

OHT

OHT!

Võimalikud ohtlikud olukorrad, mis võivad põhjustada kasutaja raskeid kehavigastusi või hukkumist.

HOIATUS

HOIATUS!

Võimalik ohtlik olukord, mis võib põhjustada kasutaja raskeid kehavigastusi või hukkumist.

ETTEVAATUST

ETTEVAATUST!

▶ Võimalikud ohtlikud olukorrad, mis võivad põhjustada kehavigastusi või varalist kahju.

1.2.2 Sümbolid kasutusjuhendis

Käesolevas kasutusjuhendis kasutatakse järgmisi sümboleid:

	Järgige kasutusjuhendit
	Soovitused seadme kasutamiseks ja muu kasulik teave
	Ristviide
	Taaskasutatavate materjalide käsitsemine
	Elektrilisi tööriistu ja akusid ei tohi visata olmejäätmete hulka
	Hilti Liitiumioonaku
	Hilti Laadimisseade

1.2.3 Joonistel kasutatud sümbolid

Joonistel kasutatakse järgmisi sümboleid.

Numbrid viitavad vastavatele joonistele kasutusjuhendi juhendi alguses.

3	Numbrid joonistel tähistavad tähtsaid toiminguid või toimingute jaoks tähtsaid detaile. Tekstis tõstetakse need toimingud või detailid vastava numbri abil esile, näiteks (3).
11	Positsiooninumbreid kasutatakse joonisel Ülevaade ja need viitavad selgituste numbrite-le toote ülevaates.
	See märk näitab, et toote käsitsemisel tuleb olla eriti tähelepanelik.

1.3 Tootepöhised sümbolid

1.3.1 Sümbolid tootel

Tootel võib kasutada alljärgnevaid sümboleid:

	Toode toetab NFC-tehnoloogiat, mis ühildub iOS- ja Android-platvormidega.
	Alalisvool
	Hoiatus, allaneelatavad väikesed osad (nööpelement).
[2242]	Kui tootel on vastav märgis, siis on sertifitseerimisasutus toote sertifitseerinud vastavalt Ameerika Ühendriikide ja Kanada turul kehtivatele standarditele.

1.4 Kleebis tootel/pakendil

Järgige nööpelementide käsitsemisel ohutusnõuded.

- Järgige löökkruvikeeraja kasutusjuhendis toodud ohutusnõudeid.

2.2 Hoolikas ümberkäimine nööpelementidega ja nende kasutamine

• Ärge kunagi nööpelemente alla neelake. Nööpelemendi allaneelamine võib 2 tunni jooksul põhjustada tõsiseid sisemisi söövitusi ja surma.
  Tagage, et nööpelemendid ei satuks laste kätte. Kui esineb nööpelemendi allaneelamise või muusse kehaavasse viimise kahtlus, helistage raviteabe saamiseks kohalikule mürgistusteabekeskusele.
  Tagage nööpelemendi vahetamisel nööpelemendi asjakohane asendamine. Veenduge, et nööpelement paigaldatakse öigesti vastavalt polaarsusele (+ ja -). Plahvatusoht!
• Sulgege nööpelemendi kamber alati täielikult. Kui nööpelemendi kambri kindel sulgemine ei ole või-malik, lõpetage toote kasutamine ja võtke nööpelement välja. Hoidke nööpelementi lastele kättesaamatus kohas.
• Ärge kasutage korraga uusi ja vanu nööpelemente, erinevaid marke või nööpelementide tüüpe, näiteks leelis-, süsinik-tsink- või laetavaid nööpelemente.

• Kasutage üksnes käesolevas kasutusjuhendis toodud nööpelemente. Ärge kasutage teisi nööpelemente ega muud toiteallikat.
  Mittelaetavaid nööpelemente ei tohi uuesti laadida. Nööpelement võib ebatihedaks muutuda, plahvatada, põlema süttida ja inimesi vigastada.

• Ärge sundtühjendage, laadige, demonteerige ega põletage nööpelementi. Ärge soojendage nööpelementi üle tootja määratud maksimaalse temperatuuri. Vastasel juhul esineb vigastusoht keemilisi põletusi põhjustada võiva gaasi eraldumise, lekke või plahvatuse tõttu.
  Eemaldage nööpelemendid toodetest, mida pikema aja jooksul ei kasutata, ja viige need ringlussevõttu või utiliseerige need kohe vastavalt kohalikele eeskirjadele. ÄRGE utiliseerige nööpelemente koos olmejäätmetega ega põletage neid.
  Eemaldage kasutatud nööpelemendid ja viige need ringlussevõttu või utiliseerige need kohe vastavalt kohalikele eeskirjadele. Hoidke nööpelemente lastele kättesaamatus kohas. ÄRGE utiliseerige nööpelemente koos olmejäätmetega ega põletage neid. Tühjakslaetud nööpelemendid võivad ebatihedaks muutuda ja seeläbi toodet kahjustada või inimesi vigastada.
  Ka tühjenenud nööpelemendid võivad põhjustada raskeid vigastusi või surma. Ärge käsitsege tühjenenud nööpelemente vähem hoolikalt kui uusi.

• Ärge laske kahjustatud nööpelemendil veega kokku puutuda. Väljajooksev liitium võib ühenduses veega vesinikku tekitada ja seega tulekahju, plahvatuse või inimeste vigastusi põhjustada.

3 Kirjeldus

3.1 Toote ülevaade 1

① Ekraan
② Kontrolltuled
③ Lukustusnupp
④ Vasak noolenupp
⑤ Parem noolenupp
⑥ OK-nupp
⑦ Skannimisnupp
⑧ Skanner
⑨ USB-liidese kate (joonisel kaetud)
⑩ USB-liides tüüp C
⑪ Vabastusklahv

3.2 Kasutusotstarve

Kirjeldatud toode on elektrooniline moodul kinnituselementide kontrollitult kinni keeramiseks ja seeläbi ühenduse kvaliteedi tagamiseks. Seda võib kasutada üksnes koos Hilti lõökkruvikeerajatega, mille mudelitähis sisaldab lisandit AT-22. Tööd protokollitakse moodulis ja neid saab dokumenteerimise eesmärgil avada arvutitarkvaraga AT Documentation Software.

Sellele moodulile ei saa käsitsi määrata konkreetset pöördemomenti!

Kasutage Hilti kinnituselementide keeramiseks üksnes asjaomase toote kasutusjuhendis kirjeldatud löök- kruvikeeramisotsakud.

Kasutage selle toote jaoks ainult Hilti Nuron B 22 tüüpi liitiumioonakusid, mida on soovitatud löökkruvikeeraja kasutusjuhendis.

3.3 Võimalik väärkasutus

Ärge töötage selle tootega pingestatud juhtmetel.

Seade ei sobi kasutamiseks Hilti kinnituselementide puhul tuumaelektrijaamades! Lisateavet saate Hilti hooldekeskusest.

Laseriklass 1, põhineb normil IEC / EN 60825-1:2014 ja vastab USA föderaalees-kirjade koodeksi 21 §-le 1040 (Laser Notice 56).

3.5 Kontrolltuled

Pingutusmoodul võib kontrolltulede abil kuvada erinevaid teateid või seisukordi.

Seisund Tähendus
Kontrolltuled põlevad rohelise tulega. • Skaneerimisel: Vööt-, QR- või andmemaat-rikskood tuvastati.• Kruvide keeramisel pärast lõökkruvikeeraja automaatset väljalülitust: Pingutustoiming lõpetati edukalt.
Kontrolltuled vilguvad punase tulega. • Skaneerimisel: Vööt-, QR- või andmemaat-rikskoodi ei tuvastatud.• Kruvide keeramisel pärast lõökkruvikeeraja väl-jalülitamist: Kruviühendust ei saanud vastavalt valitud seadistustele pingutada. Selle põhjuseks võib olla näiteks lõökkruvikeeraja enneaegne käsitsi väljalülitamine.
Kontrolltuled vilguvad kollase tulega. Moodul on	sõltuvalt kinnituselemendist tuvastanud:A) Ankrupoldi või keermevarda kruviühendus keemilise tüübliga on juba pingutatud ja uuest lõdvenenud. Seejärel pingutati kruviühendust uuesti vastavalt kindlaksmääratud pinguta-misparameetritele ja pingutamisprotsess viidi edukalt lõpule.B) Paigaldussüsteemide ja ankrukanalite kru-viühendus on juba pingutatud, kuid moodul ei suuda tuvastada, kas õige pingutusmoment on saavutatud. Kui kruviühendus ei ole kalib-reeritud põördemomendivõtmega pingutatud või kui mooduli kontrolltuled ei põle roheliselt, tuleb kruviühendust kontrollida kalibreeritud põördemomendivõtmega ja - vajaduse korral - pingutada õige põördemomendini.

3.6 Sumisti

Pingutusmoodul võib üle sumisti anda akustilise tagasisidena järgmisi helisignaale:

Seisund Tähendus
Pikk toon	Kinnitustoon• OK• Toiming on edukalt lõpetatud• Kontrolltuled põlevad rohelise tulega.
2 lühikest tooni	Hoiatustoon 1• OK või ei ole OK, sõltuvalt kinnituselemendist ja kasutusalast (nt kinnituselemendi korduv kinnitamine, tuvastamata pingutusmoment.Vt peatükkiToote pingutamine nutikas töörežiimis)• Kontrolltuled vilguvad kollase tulega.
4 lühikest tooni	Hoiatustoon 2• Ei ole OK• Toiming katkestatud• Kontrolltuled vilguvad punase tulega.

3.7 USB-liides

USB-liidese (tüüp C, USB 2.0) kaudu saab pingutusmooduli ühendada arvutiga.

AT Documentation Software abil on siis kasutatavad muu hulgas järgmised funktsioonid:

• Andmete lisamine uute kinnituselementide jaoks
• Juba olemas olevate andmete muutmine/ajakohastamine
• Dokumenteerimisfunktsiooni sisse-/väljalülitamine
• Dokumenteerimisfunktsiooni protokolli laadimine

• Kella seadmine pingutusmoodulis

Täpsemat teavet saate AT Documentation Software dokumentatsioonist.

Tarkvara saate alla laadida järgmiselt lingilt:

http://www.hilti.com/adaptive_torque_documentation_software

3.8 Tarnekomplekt

Nutikas pingutusmoodul, kasutusjuhend, lühijuhend, USB-kaabel

Muud süsteemitooted leiate müügiesindusest Hilti Store või veebisaidilt: www.hilti.group

4 Tehnilised andmed

Tootepõlvkond	01
Kaal	0,24 kg(0,53 lb)
Laseri klass	1
Skanneri tüüp	Kaameraskanner (Imager)
USB-liides	Tüüp C, USB 2.0
Nööpelement	3 V, CR2032 või BR2325

5 Töö ettevalmistamine

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

5.1 Pingutusmooduli paigaldamine

HOIATUS

Lühise oht!

Enne pingutusmooduli paigaldamist veenduge, et pingutusmooduli kontaktid ja löökkruvikeeraja kontaktid on puhtad ja vabad võõrkehadest.

HOIATUS

• Kontrollige pingutusmooduli kindlat kinnitumist löökkruvikeeraja külge.
  Lükake pingutusmoodul eest löökkruvikeeraja peale, kuni see kuuldavalt löpuni kohale fikseerub.

Enne aku sissepanekut veenduge, et aku kontaktid ja pingutusmooduli kontaktid on vabad võõrkehadest.

HOIATUS

• Kontrollige aku kindlat kinnitumist pingutusmoodulisse.
  Lükake aku eest pingutusmooduli peale, kuni see kuuldavalt lõpuni kohale fikseerub.

5.3 Aku eemaldamine

1. Vajutage aku vabastusnupule.
2. Tõmmake aku seadmest välja.

5.4 Pingutusmooduli eemaldamine

1. Eemaldage aku.

2. Vajutage pingutusmooduli vabastusnupule (2) ja hoidke seda all.

3. Tõmmake pingutusmoodul suunaga ette lõökkruvikeeraja küljest maha (3).

6 Käsitsemine

Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi.

6.1 Sisse-/väljalülitamine

6.1.1 Pingutusmooduli sisselülitamine

Tingimused: Pingutusmoodul on välja lülitatud, ekraanil ei kuvata midagi.

1. Seadke parema/vasaku käigu ümberlüliti parempidi käigule.

2. Vajutage lühidalt löökkruvikeeraja juhtlülitit.

3. Ekraani valgustus lülitatakse sisse, ekraanil kuvatakse lühikest aega algkuva.

4. Funktsiooni kontrollimiseks süttivad kontrolltuled korraks punase, kollase ja seejärel rohelise tulega. Kõlab kontrollsignaal.
5. Ekraanil kuvatakse valikuraami abil viimati valitud töörežiimi.
   ▶ Kui ekraanil kuvatakse törget:

Ekraani kuva kohta vaadake peatükki Abi tõrgete puhul.

1. Valige töörežiim ja vajaduse korral teised seadistused. 242
2. Vajutage lukustusnuppu

▶ Pingutusmoodul on lukustatud, löökkruvikeeraja on töövalmis.

6.1.2 Pingutusmooduli väljalülitamine

Pingutusmoodul lülitub välja:

• kui löökkruvikeeraja lülitub pärast pikemaajalist mittekasutamist automaatselt välja
• kui eemaldatakse aku
• kui pingutusmooduli USB-ühendus arvutiga katkeb.

6.2 Üldine kasutamine

Selles jaos selgitatakse kasutamise süstematiseerimiseks sageli vajalikke põhifunktsioone. Üksikasjalikku kasutamist teatud kindlate tööde puhul kirjeldatakse asjaomase töö peatükis.

Ühendatud löökkruvikeerajat saab kasutada ainult siis, kui pingutusmoodul on lukustatud. See kaitseb seadme kasutajat seadistuste soovimatute muudatuste eest.

Mooduli lukustusest vabastamine

Pingutusmooduli seadistamiseks tuleb see lukustusest vabastada.

▶ Pingutusmooduli lukustusest vabastamiseks vajutage ja hoidke vähemalt 1 sekundi jooksul lukustusnup-pu 🔒.

• Ekraanile ilmub valikuaken, et valida viimati kuvatud liiki kinnituselementi või viimati kuvatud töörežiimi.
• Pingutusmoodul on lukustusest vabastatud ja viidud seadistusrežiimi. Löökkruvikeeraja on inaktivee-ritud.

Navigeerimine

▶ Tehke noolenuppude abil soovitud muudatus.
- Seadistuse kasutuselevõtmiseks vajutage OK-nuppu.

▶ Element kuvatakse nüüd uuesti valikuraamis.

Mooduli lukustamine

Pärast köikide seadistuste tegemist tuleb pingutusmoodul uuesti lukustada.

▶ Vajutage lukustusnuppu

• Valikuaken kaob ekraanilt. Nutikas pingutusmoodul lukustatakse, seadistatud töötlusparameetreid ei saa kogemata muuta.
• Löökkruvikeeraja aktiveeritakse uuesti.

6.3 Põhiseadistused

6.3.1 Põhiseadistuste avamine

1. Vajadusel vabastage pingutusmoodul. 239
2. Vajutage ja hoidke OK-nuppu vähemalt 1 sekund.

▶ Kuvatakse menüü Põhiseadistused.

6.3.2 Funktsiooni valimine menüüs Põhiseadistused

1. Nihutage valikuaken noolenuppudega soovitud funktsiooni sümbolile.

Funktsioonid menüüs Põhiseadistused

Sümbol Funktsioon
	Kuupäeva ja kellaaja kuvamine pingutusmoodulilKella seadmine on võimalikAT Documentation Softwarekaudu.
	Löökkruvikeeraja hooldusteabe kuvamine
	Pingutusmooduli mälukasutuse kuvamineOluline: Kui mälu on 100% täitunud, kirjutatakse vanimad andmed automaatselt üle.AT Documentation Softwareabil saab salvestatud andmeid lugeda ja/või pingutusmooduli mälust kustutada.Hiltisoovitab andmeid regulaarselt lugeda ja salvestada.
	Pingutusmooduli ja ühendatud löökkruvikeeraja tarkvaraversioonide kuvamine
	Menüüst Põhiseadistused väljumine

1. Vajutage OK-nuppu.

6.3.3 Funktsiooni Löökkruvikeeraja hooldusteave ekraani kuvad

Pärast sümboli aktiveerimist kuvatakse löökkruvikeeraja kuni järgmise korralise hoolduseni järelejäänud kasutamisaeg alljärgnevate näitudena.

Ekraani näidud löökkruvikeeraja hooldusseisundi kohta

Näit Tähendus
	Löökkruvikeeraja on nõuetekohases seisukorras, praegu ei ole hooldust vaja.
	Löökkruvikeeraja hooldusaeg jõuab kohe kätte.Ekraani parempoolses osas toodud kolmnurgas kuvatavad segmendid näitavad vee järelejäänud kasutusaega.
	Löökkruvikeeraja vajab kohe hooldust.Oluline: See hoiatusteade ilmub järelejäänud kasutusaja lõppemisel automaatselt.Töörežiime "nutikas režiim", "Tracefast" ja "kruviühendus" ei saa enam valida.

Sõltumata näidikul kuvatavatest näitudest tuleb kasutatavat löökkruvikeerajat vähemalt kord aastas hooldada, et tagada selle abil valmistatavate kruviühenduste kvaliteet.

6.3.4 Menüüst Põhiseadistused väljumine

1. Nihutage valikuaken sümbolile

2. Vajutage OK-nuppu.

- Ekraanil kuvatakse viimati valitud töörežiim.

6.4 Töörežiimid

Järgnevad töörežiimide kirjeldused kehtivad üksnes juhul, kui löökkruvikeeraja töötab paremal käigul. Vasaku käigu korral on löökkruvikeeraja töö reguleerimatu.

6.4.1 Nutikas töörežiim

"Nutikas töörežiimis" reguleerib ja jälgib pingutusmoodul valitud tüüpi kinnituselemendi kinnipingutamist. Seejuures kasutatakse viimati teostatud tarkvara- ja/või parameetriuendusetöötlusparameetreid. Tagamaks alati aktuaalsete töötlusparameetrite kasutamist kontrollige regulaarselt tarkvara ja parameetrite versioonide ajakohasust.

Selles töörežiimis põleb löökkruvikeeraja pöördemomendi näidikul AT ja pöördemomendi lüliti on ilma funktsioonita.

Järgige löökkruvikeeraja kasutusjuhendit.

Töötlusparameetrite kuvamine ekraanil

① Kinnituselemendi tüüp (kinnituselemendi lühini-mi)
② Materjal / materjali kvaliteet
③ Läbimõõt (kui see on saadaval)

6.4.1.1 Kinnituselemendi tüüp

Eri tüüpi kinnituselementide jaoks on tehases salvestatud pingutusmoodulisse töötlusparameetrid.

Kuvatud kinnituselement peab vastama kasutatavale kinnituselemendile.

Lisateavet leiate vastava kinnituselemendi SI-AT spetsiifilisest ja üldisest kasutusjuhendist.

Veenduge, et kasutate asjaomaste kinnituselementide jaoks öigeid töötlusparameetreid.

6.4.2 Töörežiim "Tracefast"

Töörežiim "Tracefast" on töörežiimi "nutikas režiim" laiendus. Selles töörežiimis reguleerib ja jälgib pingutusmoodul valitud tüüpi kinnituselemendi kinnipingutamist ning protokollib kinnituselemendi parameetrid, sealhulgas selle seerianumbri. Kasutatakse viimati teostatud tarkvara- ja/või parameetriuenduse töötlusparameetreid. Tagamaks alati aktuaalsete töötlusparameetrite kasutamist kontrollige regulaarselt tarkvara ja parameetrite versioonide ajakohasust.

Selles töörežiimis põleb löökkruvikeeraja pöördemomendi näidikul AT ja pöördemomendi lüliti on ilma funktsioonita.

Järgige löökkruvikeeraja kasutusjuhendit.

Töötlusparameetrite kuvamine ekraanil

① Kinnituselemendi tüüp (kinnituselemendi lühini-mi)
② Materjal / materjali kvaliteet / toote konstrukt-sioon
③ Läbimõõt (kui see on saadaval)
④ Tracefasti aktiveerimine/inaktiveerimine

6.4.2.1 Kinnituselemendi tüüp

Eri tüüpi kinnituselementide jaoks on tehases salvestatud pingutusmoodulisse töötlusparameetrid.

Kuvatud kinnituselement peab vastama kasutatavale kinnituselemendile.

Lisateavet leiate vastava kinnituselemendi SI-AT spetsiifilisest ja üldisest kasutusjuhendist.

Veenduge, et kasutate asjaomaste kinnituselementide jaoks öigeid töötlusparameetreid.

6.4.3 Töörežiim "Kruvikeeramine"

Number näitab valitud astet.

Selles töörežiimis saab kasutada maksimaalselt 30 astet. Teatud tüüpi kinnituselemendi jaoks valitav aste söltub erinevatest teguritest.

Tegurite näited:

• Kinnituselemendi tüüp ja suurus
• Kinnituselemendi spetsiifiline pöördemoment
  • Kruvitava tooriku materjal ja omadused

Määrake öige aste sammhaaval nende andmete alusel.

6.4.3.1 Töörežiimi "Kruviühenduste tegemine" jaoks vajaliku astme määramine

ETTEVAATUST

Vigastuste oht! Kinnituselemendi, tarviku ja/või tooriku kahjustamine.

Enne kruviühenduse pingutamist veenduge, et ühendatavate detailide kontaktpinnad on täielikult kohakuti ja mutter on detaili suhtes löpuni alla keeratud.

1. Pingutage kinnituselement kinni madalal astmel.

Alustage võimalikult madalal astmel, et vältida kinnituselemendi kahjustamist liiga tugeva pingutamisega.

1. Kontrollige kinnituselemendi pöördemomenti kalibreeritud pöördemomendivõtme abil.

Mitme kinnituselemendi korduvaks pingutamiseks veenduge, et köik kruvikeeramistingimused jäävad samaks. Aluspinna kruvikeeramistingimused võivad vajada mõnda teist astet.

Tulemus 1 / 3

Kinnituselemendi kindlaksmääratud pöördemomenti ei saavutatud.

▶ Vabastage kinnituselement ja reguleerige pingutusmoodul körgemale astmele.
▶ Pingutage kinnituselement nüüd kinni uuel astmel ja korrake seda kontrolltoimingut.

Tulemus 2 / 3

Kinnituselemendi kindlaksmääratud pöördemomenti on ületatud.

▶ Vabastage kinnituselement ja reguleerige pingutusmoodul madalamale astmele.
- Pingutage kinnituselement nüüd kinni uuel astmel ja korrake seda kontrolltoimingut.

Tulemus 3 / 3

Kinnituselement pingutati kinni kindlaksmääratud pöördemomendiga.

Kinnituselemendi öige pingutusaste on määratud.

6.4.4 Töörežiim "Reguleerimata käitus"

Selles töörežiimis on pingutusmoodul inaktiveeritud. Seega pole lühiajaliseks ilma pingutusmoodulita töötamiseks vaja pingutusmoodulit eemaldada. Löökkruvikeeraja töötab nii, nagu ei oleks pingutusmoodulit paigaldatud. Löökkruvikeeraja pöördemomendi näit näitab valitud pöördemomendi astet ja seda saab reguleerida pöördemomendi lülitiga.

Ekraani kuva töörežiimis "Reguleerimata käitus":

6.5 Töörežiimi reguleerimine

Töörežiimi saab kinnituselemendi liigi jaoks seadistada kahel eri viisil.

6.5.1 Töörežiimi reguleerimine vööt-, QR- vöi andmemaatrikskoodi skannimise teel 4

Kui keermesühendusega Hilti tootel on olemas vööt-, QR või andmemaatrikskood, saab selle koodi skannimise teel tootel kiiresti ja lihtsalt välja reguleerida töörežiimi.

1. Vabastage pingutusmoodul. 239
2. Vajutage skannimisnuppu.

▶ Skanner lülitatakse sisse, lugemisvalmidust näitab ekraanil sümbot

1. Nüüd hoidke moodulit u 15 sentimeetri (6") kaugusel, projitseeritud sihtimisristiga vööt-, QR- või andmemaatrikskoodi keskel.

Tulemus 1 / 2

Kontrolltuled põlevad rohelise tulega.

Ekraanil kuvatakse √

Kõlab kinnitustoon.

Ekraanil kuvatakse kruvitava kinnituselemendi töötlemisrežiim.

Tulemus 2 / 2

Kruvitava kinnituselemendi töötlusparameetreid ei pruugi veel pingutusmooduli mälus olemas olla. Hilti pakub SI-AT ühilduvate kinnituselementide jaoks oma SI-AT spetsiifilist ühilduvate kinnituselementide kasutusjuhendit. Sellel leiate QR-koodi, mille saate pingutusmooduliga skannida tööt-lusparameetrite pingutusmooduli mällu laadimiseks.

Kruvitava toote töötlusparameetreid saab pingutusmoodulisse laadida ka

AT Documentation Software abil USB kaudu. Tagamaks alati aktuaalsete töötlusparameetrite kasutamist kontrollige regulaarselt tarkvara ja parameetrite versioonide ajakohasust.

Kontrolltuled vilguvad punase tulega.

Ekraanil kuvatakse (koodi ei saanud lugeda või kood ei ole teada).

Kõlab hoiatustoon.

▶ Vajutage skannimisnuppu ja skannige kood uuesti.

1. Kui kinnituselement on Tracefast-võimekusega, siis valige, kas soovite töörežiimi Tracefast kasutada (✓) või mitte().

2. Lukustage pingutusmoodul. 239

- Kui töörežiim Tracefast aktiveeriti, kuvatakse ekraanil pidevalt √ .

- Kui töörežiim Tracefast inaktiveeriti, kuvatakse ekraanil pidevalt X .

6.5.2 Töörežiimi seadistamine juhtnuppude abil

Kui kinnitatava kinnituselemendi jaoks ei ole olemas vööt-, QR- või andmemaatrikskoodi, saab töörežiimi käsitsi välja reguleerida pingutusmooduli juhtnuppude kaudu.

1. Vabastage pingutusmoodul. 239
2. Liigutage valikuaken noolenuppudega muudetavale valikuvariandile.
3. Vajutage OK-nuppu.

- Valitud variant kuvatakse nüüd musta taustaga.

1. Valige noolenuppudega soovitud seadistus.
2. Vajutage OK-nuppu.

- Valitud seadistus kuvatakse valikuaknas.

1. Täiendavate seadistuste tegemiseks korrake vajaduse korral samme 3 kuni 5.
2. Lukustage pingutusmoodul. 239

6.6 Toote pingutamine nutikas töörežiimis

Enne pingutusmooduli kasutuselevõttu veenduge kruvitava kinnituselemendi nõuetekohases paigaldamises. Pidage kinni kinnitatava kinnituselemendi kasutusjuhendis esitatud juhistest ning kinnituselementide kontrollimise kohta esitatud juhistest.

1. Seadistage nutikas töörežiim.
2. Seadke reverslüliti paremale käigule.
3. Asetage sobiva tarvikuga löökkruvikeeraja kruvitava kinnituselemendi peale.
4. Vajutage ja hoidke juhtlülitit, kuni pingutusmoodul annab ühe järgmistest tagasisidesignaalidest:

Tulemus 1 / 4

• Kuvatakse teade "Kruviühendus on edukalt tehtud":
• Kontrolltuled põlevad rohelise tulega.
  • Kõlab kinnitustoon.

Kinnituselement on õigesti kinni pingutatud. Saate kohe jätkata järgmise sama tüüpi kinnituselemendi pingutamisega.

Tulemus 2 / 4

• Kuvatakse teade "Taaspingutus edukalt lõpetatud":
- Kontrolltuled vilguvad kollase tulega.
• Kõlab hoiatustoon 1.

A) Ankrupoldi või keermevarda kruviühendus keemilise tüübliga, mis oli juba pingutatud ja seejärel uuesti lõdvenenud, tuleb uuesti pingutada. Kui kruviühendus ei ole eelnevalt õigesti pingutatud, tuleb seda kontrollida või kalibreeritud pöördemomendivõtmega pingutada. B) Paigaldussüsteemide ja ankrukanalite kruviühendus on juba pingutatud, kuid moodul ei suuda tuvastada, kas õige pöördemoment on saavutatud. Kontrollige kruviühendust kalibreeritud pöördemomendivõtmega ja vajadusel pingutage seda õige paigaldusmomendini.

Tulemus 3 / 4

• Kuvatakse teade "Aku pinge on liiga madal"
• Kontrolltuled vilguvad punase tulega.

Aku ei ole kinnituselemendi pingutamiseks piisavalt laetud.

▶ Teate kinnitamiseks vajutage OK-nuppu.
▶ Paigaldage laetud aku.

Tulemus 4 / 4

• Kuvatakse teade "Kruviühendus ei ole edukalt tehtud!": ✗
• Kontrolltuled vilguvad punase tulega.
  • Kõlab hoiatustoon 2.
  ▶ Pingutage kinnituselement kinni kalibreeritud pöördemomendivõtmega.

6.7 Toote pingutamine töörežiimis Tracefast

Enne pingutusmooduli kasutuselevõttu veenduge kruvitava kinnituselemendi nõuetekohases paigaldamises. Pidage kinni kinnitatava kinnituselemendi kasutusjuhendis esitatud juhistest ning kinnituselementide kontrollimise kohta esitatud juhistest.

Kui aktiveeritud on töörežiim "Tracefast", tuvastab pingutusmoodul üksnes kinnituselementide andmemaatrikskoode. Muude vööt-, QR- vöi andmemaatrikskoodide skannimiseks peate töörežiimi "Tracefast" inaktiveerima.

1. Aktiveerige töörežiim "Tracefast" √
2. Seadke reverslüliti paremale käigule.
3. Vajutage löökkruvikeeraja juhtlülitile.

▶ Pingutusmooduli skanner aktiveeritakse.

1. Skannige kinnitatava kinnituselemendi andmemaatrikskood.

Tulemus 1 / 2

Kontrolltuled põlevad rohelise tulega.

Ekraanil kuvatakse √ .

Kõlab kinnitustoon.

Ekraanil kuvatakse kinnitatav kinnituselement ja pingutusmoodul salvestab kinnituselemendi järgneva kinnituse jaoks kinnituselemendi metaandmed.

Tulemus 2 / 2

Kontrolltuled vilguvad punase tulega.

Ekraanil kuvatakse ⚡️ (koodi ei saanud lugeda või kood ei ole teada).

Kõlab hoiatustoon.

▶ Vajutage skannimisnuppu ja skannige kood uuesti.
Kui koodi pole võimalik skannida (nt kuna see on liiga tugevalt kahjustatud), pakub pingutusmoodul 10 sekundijärelvõimalust töörežiim"Tracefast"järgmine kinnituselemendijaoks inaktiveeridajakinnitada kinnituselementtöörežiimi"nutikasrežiim"abil. Kinnitage valik nupuga OK. Järgmise kinnituselemendi saab kinnitada ilma selle metaandmeid salvestamata. Seejärel pöördub pingutusmoodul automaatselt tagasi töörežiimi "Tracefast".

1. Asetage sobiva tarvikuga löökkruvikeeraja kruvitava kinnituselemendi peale.

2. Vajutage ja hoidke juhtlülitiit, kuni pingutusmoodul annab ühe järgmistest tagasisidesignaalidest:

Tulemus 1 / 4

• Kuvatakse teade "Kruviühendus on edukalt tehtud":
• Kontrolltuled põlevad rohelise tulega.
• Kõlab kinnitustoon.

Kinnituselement on õigesti kinni pingutatud. Saate kohe jätkata järgmise sama tüüpi kinnituselemendi pingutamisega.

Tulemus 2 / 4

• Kuvatakse teade "Taaspingutus edukalt löpetatud"
• Kontrolltuled vilguvad kollase tulega.
• Kõlab hoiatustoon 1.

A) Ankrupoldi kruviühendus, mis oli juba pingutatud ja seejärel uuesti lõdvenenud, tuleb uuesti pingutada.

Kui kruviühendus ei ole eelnevalt õigesti pingutatud, tuleb seda kontrollida või kalibreeritud põördemomendivõtmega pingutada. B) Paigaldussüsteemide ja ankrukanalite kruviühendus on juba pingutatud, kuid moodul ei suuda tuvastada, kas õige põördemoment on saavutatud. Kontrollige kruviühendust kalibreeritud põördemomendivõtmega ja vajadusel pingutage seda õige paigaldusmomendini.

Tulemus 3 / 4

• Kuvatakse teade "Aku pinge on liiga madal"
• Kontrolltuled vilguvad punase tulega.

Aku ei ole kinnituselemendi pingutamiseks piisavalt laetud.

▶ Teate kinnitamiseks vajutage OK-nuppu.
▶ Paigaldage laetud aku.

Tulemus 4 / 4

• Kuvatakse teade "Kruviühendus ei ole edukalt tehtud!": X
• Kontrolltuled vilguvad punase tulega.

• Kõlab hoiatustoon 2.
  ▶ Pingutage kinnituselement kinni kalibreeritud pöördemomendivõtmega.

• Korrake samme 3 kuni 6 köigi teiste kinnitatavate kinnituselementide puhul.

6.8 Toote pingutamine töörežiimis "Kruvikeeramine"

1. Seadistage töörežiim "Kruvikeeramine".
2. Selgitage välja kinnitatava toote jaoks seadistatav pingutusaste 242 ja reguleerige see välja.
3. Seadke reverslüliti paremale käigule.
4. Asetage sobiva tarvikuga löökkruvikeeraja kruvitava detaili peale.
5. Vajutage juhtlülitile ja hoidke seda all, kuni pingutusmoodul annab ühe järgmistest tagasisidesignaalidest:

Tulemus 1 / 2

• Kuvatakse teade "Kruviühendus on edukalt tehtud":
• Kontrolltuled põlevad rohelise tulega.
• Kõlab kinnitustoon.

Kinnituselement on õigesti kinni pingutatud. Saate kohe jätkata järgmise sama tüüpi kinnituselemendi pingutamisega.

Tulemus 2 / 2

• Kuvatakse teade "Kruviühendus ei ole edukalt tehtud!"
• Kontrolltuled vilguvad punase tulega.
• Kõlab hoiatustoon 2.
  ▶ Pingutage kinnituselement kinni kalibreeritud pöördemomendivõtmega.

6.9 Kinnituselemendi kontrollimine

Kõiki Hilti kinnituselemente ajakohastatakse pidevalt, millest tulenevalt toetab SI-AT moodul ka selliseid kinnituselemente, mida ei ole käesolevas dokumendis kirjeldatud. Hoidke tarkvara ja parameetrite versioonid alati ajakohastena.

Ajakohased kasutusjuhendid ja kontrollijuhised leiate veebilehelt: www.hilti.group

6.9.1 Segmentankrute kinnituselementide kontrollimine

Veendumaks, et segmentankrute kinnikeeramisel "nutikas töörežiimis" oleks kasutusjuhendis määrat- letud eelpinge korrektne, tuleb esimest ja viimast segmentankrut kontrollida kalibreeritud pöördemo- mendivõtmega. Installatsioonipöördemomendi kontrollimine peab toimuma vahetult pärast segmen- tankru kinnipingutamist (installatsioon).

Hindamismoment vastab 75%-le asjaomase segmentankru paigalduse pöördemomendist ja sisaldub ankru kasutusjuhendis.

- Kontrollige segmentankru kinnituselementi kalibreeritud pöördemomendivõtmega ja õige test-pöördemomendi abil. Seejuures pöörake tähelepanu nurgale, mille võrra saab kinnituselementi edasi keerata.

Tulemus 1 / 2

Segmentankru kinnituselementi ei ole pööratud üle märgitud maksimaalse pöördenurga (< 180°). Kinnituselement on õigesti sisse keeratud.

Tulemus 2 / 2

Segmentankru kinnituselementi pöörati üle märgitud maksimaalse pöördenurga (> 180°).

Kinnituselement on sisse keeratud nõuetevastaselt. Enne kontrollimist tehtud kruviühendusi tuleb käsitleda mittenõuetekohastena ja need tuleb üle kontrollida. Löökkruvikeerajat tuleb lasta Hilti hooldekeskuses kontrollida.

6.9.2 Kruviankrute kinnituselemendi kontrollimine

Kruviankrute õiges paigaldamises veendumiseks tuleb ugal paigaldustoimingul visuaalselt kontrollida pea asendit. Selle lõpliku kontrollimise eesmärk on kindlustada, et kinnituselement asub täielikult alusplaadil ja paigaldus on tehtud nõuetekohaselt.

- Kontrollige visuaalselt kinnituselemendi kruvipead. Kruvipea peab asetsema lapiti alusplaadil.

Tulemus 1 / 2

Kruvipea asetseb lapiti alusplaadil ja paigaldusosa pole lahtiselt.

Kruviankur on õigesti kinni keeratud.

Tulemus 2 / 2

Kruvipea ei asetse lapiti alusplaadil ja sellel on vahe sees.

Tehke võimalusel uus paigaldustoiming vastavalt kinnituselemendi kasutusjuhendile.

6.9.3 Keemiliste tüüblitega keermevarraste kinnituselementide kontrollimine

Veendumaks, et kasutusjuhendis ettenähtud eelpinge on "nutikal töörežiimil" keemiliste tüüblitega keermevarraste kinnituselementide keeramisel öigesti rakendatud, tuleb iga kord kontrollida esimest ja viimast kinnituselementi kalibreeritud pöördemomendivõtmega. Seda paigaldusel saavutatud pöördemomenti tuleb kontrollida kohe pärast keermevarda kinnituselemendi pingutamist (pärast keemilise tüübli jaoks vajalikku kõvastumisaega).

Hindamismoment vastab 100%-le asjaomase keermevarda kinnituselemendi paigalduse pöördemo-mendist ja sisaldub keermevarda kasutusjuhendis.

- Kontrollige keermevarda kinnituselementi kalibreeritud pöördemomendivõtmega ja õige test-pöördemomendi abil. Seejuures pöörake tähelepanu nurgale, mille võrra saab kinnituselementi edasi keerata.

Tulemus 1 / 2

Keermevarda kinnituselementi ei ole pööratud üle märgitud maksimaalse pöördenurga (< 180°). Kinnituselement on öigesti sisse keeratud.

Tulemus 2 / 2

Keermevarda kinnituselementi pöörati üle märgitud maksimaalse pöördenurga (> 180°).

Kinnituselement on sisse keeratud nõuetevastaselt. Enne kontrollimist tehtud kruviühendusi tuleb käsitleda mittenõuetekohastena ja need tuleb üle kontrollida. Löökkruvikeerajat tuleb lasta Hilti hooldekeskuses kontrollida.

6.9.4 Kinnituselemendi ohutuse kontrollimine paigaldussüsteemide puhul

Veendumaks, et tüübikinnituses / kasutusjuhendis ettenähtud eelpinge on "nutikal töörežiimil" ühendusnuppude keeramisel öigesti rakendatud, tuleb iga kord kontrollida esimest ja viimast ühendusnup-pu kalibreeritud pöördemomendivõtmega. Seda paigaldusel saavutatud pöördemomenti tuleb kontrollida kohe pärast ühenduspea pingutamist (paigaldamist).

Kontrollimise pöördemoment vastab vastava ühenduspea paigalduse pöördemomendile ja tuleb võtta selle ühenduspea kasutusjuhendist.

- Kontrollige kinnituselementi kalibreeritud pöördemomendivõtmega. Seejuures pöörake tähelepanu nurgale, mille võrra saab kinnituselementi edasi keerata.

Tulemus 1 / 2

Kinnituselementi ei ole pööratud üle märgitud maksimaalse pöördenurga (< 180 °).

Kinnituselement on korrektselt sisse keeratud.

Tulemus 2 / 2

Kinnituselementi pöörati üle märgitud maksimaalse pöördenurga (> 180 °).

Kruviühendus ei ole nõuetekohane. Enne kontrollimist tehtud kruviühendusi tuleb käsitleda mittenõuetekohastena ja need tuleb üle kontrollida. Laske lõökkruvikeerajat Hilti hooldekeskuses kontrollida.

6.9.5 Ankrukanalite T-poltide kruviühenduste kontrollimine

Veendumaks, et segmentankrute T-poltide "nutikal töörežiimil" kruvimisel on kasutus-loas/kasutusjuhendis määratletud eelpinge korrektne, tuleb esimest ja viimast T-polti kalibreeritud pöördemomendivõtmega kontrollida. See paigalduspöördemomendi kontroll tuleb teostada kohe pärast T-poldi pingutamist (paigaldamist).

Test-pöördemoment vastab vastava T-poldi paigaldamise pöördemomendile ja on välja toodud selle T-poldi kasutusjuhendis.

- Kontrollige T-poldi kinnitust kalibreeritud pöördemomendivõtmega ja õige test-pöördemomendi abil. Seejuures pöörake tähelepanu nurgale, mille võrra saab kinnituselementi edasi keerata.

Tulemus 1 / 2

Kinnituselementi ei ole pööratud üle märgitud maksimaalse pöördenurga (< 360 °).

Kinnituselement on õigesti sisse keeratud.

Tulemus 2 / 2

Kinnituselement on pööratud üle märgitud maksimaalse pöördenurga (> 360 °).

Kinnituselement on sisse keeratud nõuetevastaselt. Enne kontrollimist tehtud kruviühendusi tuleb käsitleda mittenõuetekohastena ja need tuleb üle kontrollida. Löökkruvikeerajat tuleb lasta Hilti hooldekeskuses kontrollida.

6.9.6 Töörežiimis "Kruviühendused" pingutatud kruviühenduste kontrollimine

- Kontrollige korrapäraste ajavahemike järel kalibreeritud pöördemomendivõtmega vastavalt oma ettevõtte eeskirjadele või kvaliteedinõuetele, kas pingutuse pöördemoment on saavutatud.

6.10 Pingutusmooduli ühendamine arvutiga 5

1. Lükake kate pingutusmooduli põhja alt lahti.

2. Ühendage USB-kaabli pistik (tüüp C, USB 2.0) pingutusmooduli USB-liidesesse.

3. Ühendage USB-kaabli teine (tüüp A) arvutiga.

Arvuti varustab pingutusmoodulit nüüd vooluga. Mooduli ekraanile ilmub USB-logo ( ).

Pärast seadme USB-pistiku eemaldamist lükake pingutusmooduli kate kinni. Nii väldite USB-liidese määrdumist.

7 Hooldus ja korrashoid

HOIATUS

Vigastuste oht paigaldatud aku korral!

▶ Enne mis tahes hooldus- ja korrashoiutöid eemaldage seadmest aku!

Toote hooldus

• Eemaldage kövast kinni olev mustus ettevaatlikult.
• Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Puhastage korpust ainult veidi niiske lapiga.
• Toote kontaktide puhastamiseks kasutage puhast kuiva lappi.

Liitiumioonakude hooldus

• Ärge kunagi kasutage akut, mille ventilatsiooniavad on ummistunud. Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
• Kaitske akut tolmu ja mustuse eest. Ärge jätke akut kunagi suure niiskuse kätte (ärge asetage seda vette ja ärge jätke vihma kätte).

Kui aku on märjaks saanud, siis käsitlege seda nii, nagu oleks see kahjustatud. Isoleerige aku tulekindlas anumas ja pöörduge Hilti hooldekeskusesse.

- Hoidke aku puhas ölist ja rasvast. Vältige akusse asjatult tolmu ja mustuse kogunemist. Puhastage akut kuiva pehme harjaga või puhta kuiva lapiga.

Ärge puudutage aku kontakte ja ärge eemaldage kontaktidelt tehases peale kantud määret.

- Puhastage korpust ainult veidi niiske lapiga.

Tehnohooldus

HOIATUS

Elektrilöögi oht! Elektridetailide asjatundmatu parandamine võib kaasa tuua raskeid vigastusi ja põletusi.

▶ Elektridetaile tohivad parandada ainult elektriala asjatundjad.

• Kontrollige regulaarselt, kas köik nähtavad osad on terved ja juhtelemendid töötavad veatult.
• Ärge kasutage seadet kahjustuste ja/või tõrgete korral. Laske seade kohe parandada Hilti hooldekeskuses.
• Pärast hooldus- ja korrashoiutöid paigaldage köik kaitseseadised ja kontrollige, kas need töötavad veatult.

Ohutu töö tagamiseks kasutage ainult originaalvaruosi, -materjale ja lisatarvikuid. Hilti heakskiidetud varuosad, materjalid ja lisatarvikud oma tootele leiate müügiesindusest Hilti Store või veebilehelt: www.hilti.group

8 Transport ja hoiustamine

Akuga tööriistade ja akude transport

ETTEVAATUST

Soovimatu käivitumine transportimisel!

▶ Transportige tooteid ilma akudeta!

▶ Eemaldage aku/akud.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riigisiseseid nõudeid.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
- Iga kord enne kasutamist ning enne ja pärast pikemat transporti või hoiustamist kontrollige seadet ja akusid vigastuste suhtes.

Akuga tööriistade ja akude hoiustamine

HOIATUS

Defektsed akud või lekkivad akud võivad tekitada vigastusi!

- Kasutusvälisel ajal eemaldage seadmest aku!

Hoidke seadet ja akusid jahedas ja kuivas kohas. Pidage kinni tehnilistes andmetes toodud temperatuuripiirangutest. 238
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
- Ärge hoidke akusid päikese käes, radiaatori peal või klaasi taga.
▶ Hoidke seadet ja akusid lastele ja kõrvalistele isikutele ligipääsmatus kohas.
- Iga kord enne kasutamist ning enne ja pärast pikemaajalist seismist kontrollige seadet ja akusid kahjustuste suhtes.

9 Abi tõrgete puhul

Kui peaks esinema tõrge, mida ei ole järgmises tabelis nimetatud või mida Te ei suuda ise kõrvaldada, pöörduge Hilti hooldekeskusse.

Järgige ka kasutatava löökkruvikeeraja kasutusjuhendis toodud juhiseid törgete körvaldamise kohta.

Tõrge Võimalik põhjus Lahendus
Kuvatakse teade "Mooduli blokeerimine".	Pingutusmoodul on vabastatud. ▶	Vajutage lukustusnuppu et lukustada pingutusmoodul ja aktiveerida lõökkruvikeeraja.
Kuvatakse teade "Aku temperatuur on liiga kõrge".	Aku on üle kuumenenud. ▶ Vahetage aku välja või laske akul jahtuda.
Kuvatakse teade "Aku temperatuur on liiga madal".	Aku temperatuur on alla 0 °C (32 °F).	Laske akul aeglaselt soojeneda temperatuurile üle 0 °C (32 °F).
Kuvatakse teade "Löökkruvikeeraja temperatuur on liiga kõrge".	Löökkruvikeeraja on üle kuumene-nud.	Laske lõökkruvikeerajal jahtuda.Puhastage ventilatsiooniavad.
Kuvatakse teade "Aku on liiga vähe laetud".	Aku laetusest ei piisa kinnituse-lemendi korrektseks kinnikruvi-miseks.	Paigaldage laetud aku.
Kuvatakse teade "Liiga suur voolutarve".	Voolutarve on lühikest aega liiga suur.	Teate kinnitamiseks vajutage OK-nuppu.Korrake kruvikeeramistoiming-gut.Teate kordumisel põörduge Hilt hoolduskeskuse poole.
Kuvatakse teade "Nööppata-rei on tühi".	Pingutusmooduli kella nööppatarei on tühi.	Dokumentatsiooni protokolli kuu-päeva ja kellaaja andmete õigsust ei saa enam tagada.Patarei vahetamiseks põörduge Hilti hoolduskeskuse poole.
Kuvatakse teade "Löökkruvikeeraja vajab hooldust".	Vajalik on lõökkruvikeeraja hooldamine.	Töörežiime "nutikas režiim","Tracefast" ja "kruviühendus" ei saa enam valida.Löökkruvikeeraja hoolduse teostamiseks põörduge Hilti hooldekeskuse poole.
Kuvatakse teade "sisemine viga".	Tuvastati sisemine viga. Ühenda-ti ilma AT funktsioonita elektriline tööriist või pingutusmooduli püsi-vara tuleb värskendada.	Kasutage koos pingutusmooduliga ainult AT funktsiooniga elektrilisi tööriistu.
		Ühendage pingutusmoodul arvutiga.KontrolligeAT Documentation Softwareabil, kas uus püsivara versioon on saadaval, ja vajadusel paigaldage see.
Törge Võimalik põhjus Lahendus
Kuvatakse teade "riistvara viga".	Tuvastati riistvaraviga.	Lahutage lõökkruvikeeraja, pingutusmooduli ja aku vaheline ühendus ning ühendage tooted uuesti.Kui probleem ei kao, pöörduge Hilti hooldekeskusse.
Kuvatakse teade "ajutine viga".	Tuvastati ajutine viga. Pingutus-mooduli ja aku ja/või lõökkruvikee-raja vaheline side võib olla häiritud.	Lahutage lõökkruvikeeraja, pin-gutusmooduli ja aku vaheline ühendus, puhastage kõigi too-dete kontaktid ning ühendage tooted uuesti.Kui probleem ei kao, pöörduge Hilti hooldekeskusse.
Kuvatakse teade "Dokumen-tatsioonifunktsioon on välja lülitatud".	Dokumentatsioonifunktsioon on deaktiveeritud (ainult hoiatustea-de).	Kui vajate dokumenteerimis-funktsiooni, siis ühendage pingutusmoodul arvutiga ja aktiveerige dokumenteerimis-funktsioon AT Documentation Software kaudu.Vajaduse korral vajutage OK-nupule, et teadet kustutada ja pingutusmooduli käivitusprot-sessi jätkata.
Kuvatakse teade "Mälu on peaaegu täielikult hõivatud". (teade kuvatakse väärtustel ≥ 90%.)	Pingutusmooduli andmemälu on peaaegu täielikult hõivatud.Tähelepanu: Kui pingutusmooduli andmemälu on täielikult hõivatud, kirjutatakse vanimad andmed üle!	Ühendage pingutusmoodul arvutiga.Tutvuge AT Documentation Software abil andmetega, et neid raportis dokumenteerida.Seejärel kustutage andmed pingutusmooduli mälust, et saada vaba mälumahtu.
Kuvatakse teade "Mälu on täielikult hõivatud".	Pingutusmooduli andmemälu on täielikult hõivatud.Tähelepanu: Vanimad andmed kirjutatakse üle!	Ühendage pingutusmoodul arvutiga.Tutvuge AT Documentation Software abil andmetega, et neid raportis dokumenteerida.Seejärel kustutage andmed pingutusmooduli mälust, et saada vaba mälumahtu.

10 Utiliseerimine

HOIATUS

Valest käitlemisest tingitud vigastuste oht! Eralduvad gaasid või vedelikud on terviseohtlikud.

• Ärge saatke kahjustada saanud akusid posti teel!
  Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
  Käidelge akusid nii, et need ei satu laste kätte.
  Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole.

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest.

- Ärge visake kasutusressursi ammendanud elektrilisi tööriistu, elektroonikaseadmeid ja akusid olmejäätmete hulka!

11 Tootja garantii

- Garantiitingimusi puudutavates küsimustes pöörduge oma kohaliku Hilti partneri poole.

12 Lisateave

Lisatarvikud, süsteemsed tooted ja lisateavet oma seadme kohta leiate siit.

RoHS (ohtlike ainete kasutamise piiramist reguleeriv direktiiv)

Declaration of Cor

China RoHS II

Proposal cord

Tabel kehtib Hiina turu kohta.

Tingimused: Lõuna-Korea

Riigispetsiifiline tüübikinnituse teave

제품명: 아답티브 임펙 모듈

수입자(상호명): 킬티코리아(주)

제조회사: Hilti Corporation

제조국: 스위스

A/S: 080-220-2000

Ohutus- ja kasutusjuhised

Selles dokumendis tähistab mõiste "aku" Hilti taaslaetavat liitiumioonakut, mis sisaldab mitut liitiumioon-elementi. Need on ette nähtud Hilti elektriliste tööriistade jaoks ja neid tohib kasutada üksnes koos Hilti tööriistadega. Kasutage ainult Hilti originaalakusid!

Kirjeldus

Hilti Akud on varustatud elementide juhtimise ja kaitse süsteemidega.

Akud koosnevad liitumioonelementidest, mis tagavad väga suure spetsiifilise energiatiheduse. Liitiumioonelementidel on väga väike mäluefekt, kuid need on väga tundlikud löökide, süvatühjenemise või kõrgete temperatuuride suhtes.

Hilti akude jaoks heakskiidetud tooted leiate Hilti Store või veebisaidilt: www.hilti.group

Ohutus

Järgige liitiumioonakude ohutu käsitsemise ja kasutamise kohta esitatud juhiseid. Eiramine võib tekitada nahaärrituse, söövituse, keemilise põletuse, tulekahju ja/või põhjustada plahvatuse.
Käsitlege akusid ettevaatlikult, et vältida on kahjustusi ja terviseohtlike vedelike eraldumist!
- Akusid ei tohi mingil juhul modifitseerida ega manipuleerida!
- Akusid ei tohi lahti võtta, muljuda, kuumutada üle 80 °C ega põletada.
- Ärge kasutage ega laadige akusid, millele on avaldnud löök või mis on muul viisil kahjustada saanud. Kontrollige regulaarselt, ega akudel ei ole märke kahjustustest.
- Ärge kunagi kasutage ringlusse võetud või parandatud akusid.
- Ärge kasutage akut või akutoitega elektrilist tööriista kunagi lõögitarvikuna.
- Ärge jätke akut kunagi otsese päikesekiirguse, kuumuse, sädemete või lahtise leegi kätte. See võib põhjustada plahvatuse.
- Ärge puudutage aku pooluseid sõrmede, tööriistade, ehete või muude metallesemetega. See võib akut kahjustada, samuti tekitada varalist kahju ja kehavigastusi.
Hoidke akusid eemal vihmast, niiskusest ja vedelikest. Sissetungiv niiskus võib põhjustada lühist, elektrilööki, põletust, tulekahju ja plahvatust.
- Kasutage üksnes seda tüüpi aku jaoks ette nähtud laadimisseadmeid ja elektrilisi tööriistu. Juhinduge asjaomastes kasutusjuhendites esitatud andmetest.
- Ärge kasutage ega säilitage akut plahvatusohtlikus keskkonnas.
Kui aku on nii kuum, et seda ei saa puudutada, võib aku olla defektne. Asetage aku nähtavasse tulekindlasse kohta, mis on süttivatest materjalidest piisavaltkaugel. Laske akul jahtuda. Kui aku on ühe tunni pärast ikka veel liiga kuum, et seda puudutada saaks, siis on aku defektne. Tegutsege vastavalt juhistele, mis on esitatud peatükis Meetmed aku süttimise korral.

Toimimine kahjustada saanud akude korral

▶ Aku kahjustuse korral võtke alati ühendust Hilti teenindusega.
- Ärge kasutage akut, kui sellest lekib vedelikku.
Vältige lekkiva vedeliku sattumist silma ja/või nahale. Akuvedeliku käitlemisel kandke alati kaitsekindaid ja kaitseprille.
- Kasutage väljavoolanud akuvedeliku eemaldamiseks selleks ette nähtud keemilist puhastusvahendit. Järgige akuvedeliku kohta riigis kehtivaid puhastuseeskirju.
- Asetage defektne aku tulekindlasse mahutisse ja katke see kuiva liiva, kriidipulbri (CaCO3) või silikaadiga (vermikuliit). Seejärel sulgege mahuti kaas hermeetiliselt ja hoiustage mahutit süttivatest gaasidest, vedelikest või esemetest ohutus kauguses.
Körvaldage mahuti oma Hilti Store või pöörduge kohalikku vastutavasse jäätmejaama. Järgige kohalikke transpordieeskirju, mis kehtivad kahjustatud akude kohta!

Toimimine kasutusressursi ammendanud akude korral

Pange tähele, kui aku töötab ebaharilikult, näiteks kui laadimisel esineb törkeid, laadimisaeg on ebatavaliselt pikk, jõudlus tuntavalt väheneb, LED-tuled ebaharilikult põlevad või akust voolab välja vedelikku. Need annavad märku sellest, et aku sisemuses võib esineda probleeme.
Kui teil on aku suhtes kahtlusi, võtke ühendust Hilti hooldekeskusega.
Kui aku enam ei tööta, kui akut ei saa enam laadida või kui akust eraldub vedelikku, ei tohi akut enam kasutada. Vt punkti ja korrashoid kasutuskõlbmatuks muutunud seadmete käitlus.

Meetmed aku süttimise korral

HOIATUS

Aku põlengu oht! Põlevast akust eraldub ohtlikke ja plahvatada võivaid vedelikke ja aure, mis võivad kaasa tuua korrosioonist tingitud vigastusi, põletusi ja plahvatusi.

▶ Aku põlengu kustutamisel kandke isikukaitsevahendeid.

• Kahjulike ja plahvatusohtlike aurude ärajuhtimiseks tagage piisav ventilatsioon.
• Intensiivse suitsu tekkimise korral lahkuge ruumist kohe.
• Hingamisteede ärrituse korral pöörduge arsti poole.
• Kutsuge tuletõrje, enne kui püüate põlengut ise kustutama hakata.
  Kustutage akupõlenguid ainult veega ja võimalikult suurelt distantsilt. Pulberkustutitest ja kustutustekki- des ei ole liitiumioonakude korral abi. Ümbritseva ala põlengut saab kustutada tavaliste kustutusvahenditega.
• Ärge üritage suures koguses põlevaid akusid liigutada. Eemaldage läheduses olevad terved akud, et kahjustada saanud akusid isoleerida.

Kui aku ei jahtu, suitseb või põleb:

Tõstke see kühvliga üles ja visake vett täis ämbrisse. Jahutav toime takistab tulekahju levimist akuelementidele, mis ei ole veel jõudnud süttimiseks kriitilisele temperatuurile.

Laske akul vähemalt 24 tundi ämbris seista, kuni see on täielikult jahtunud.

▶ Vt Toimimine kahjustada saanud akude korral.

Andmed transpordi ja ladustamise kohta

▶ Töötemperatuur vahemikus -17°C ja +60°C / 1°F ja 140°F.
▶ Hoiutemperatuur vahemikus -20°C ja +40°C / -4°F ja 104°F.
- Ärge hoidke akusid laadimisseadmes. Pärast laadimist eemaldage aku laadimisseadmest.
Hoidke akusid võimalikult jahedas ja kuivas kohas. Jahedas kohas hoidmine pikendab aku tööaega. Ärge hoidke akut kunagi päikese käes, radiaatori peal ega aknalaual.
- Akusid ei tohi saata posti teel. Kahjustamata akude saatmiseks pöörduge logistikaettevõtja poole.
- Ärge kunagi transportige akusid lahtiselt. Enne aku transportimist tuleb aku pakendada nii, et see oleks kaitstud löökide ja vibratsiooni eest ning isoleeritud köikidest elektrit juhtivatest materjalidest või teistest akudest, et vältida kokkupuudet teise aku poolustega ning lühise teket. Järgige akude transpordi suhtes kehtivaid riiklikke eeskirju.

Korrashoid ja käitlemine

Hoidke aku puhas ning vaba ölist ja rasvast. Vältige ebavajalikku tolmu või mustust akul. Puhastage aku kuiva, pehme pintsli või puhta kuiva lapiga.
- Ärge kasutage akut, mille ventilatsiooniavad on ummistunud! Puhastage ventilatsiooniavasid ettevaatlikult kuiva, pehme harjaga.
- Ärge laske võõrkehadel sattuda aku sisemusse.
- Ärge laske niiskusel tungida aku sisemusse. Kui niiskus on tunginud aku sisemusse, siis käsitlege akut nii, nagu oleks see kahjustada saanud ja paigutage aku tulekindlasse mahutisse.

▶ Vt Toimimine kahjustada saanud akude korral.

Vale käitlemise töttu väljatungivad gaasid või vedelikud võivad kahjustada tervist. Utiliseerige aku Hilti Store esinduses või pöörduge asjaomase jäätmekäitlusettevõtte poole. Järgige kohalikke transpordieeskirju, mis kehtivad kahjustatud akude kohta!
- Ärge visake akusid olmejäätmete hulka!
Käidelge akusid nii, et need ei satu laste kätte. Lühise vältimiseks katke akukontaktid elektrit mittejuhtiva materjaliga.
