Tipo di prodotto	Pulitore a vapore con serbatoio dell'acqua rimovibile
Marca	Kärcher
Modello	SC 4 Deluxe EasyFix Premium
Dimensioni (L × l × h)	400 × 270 × 300 mm
Peso (senza accessori)	6,8 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza di riscaldamento	2200 W
Pressione massima di esercizio	0,4 MPa
Tempo di riscaldamento	Circa 3 minuti
Vaporizzazione continua	60 g/min
Picco di vapore massimo	150 g/min
Capacità del serbatoio dell'acqua	1,3 L
Capacità della caldaia a vapore	0,5 L
Grado di protezione	IPX4
Classe di protezione	I
Tipo di bocchetta per pavimenti	EasyFix
Accessori inclusi	Bocchetta a getto a matita, spazzole rotonde piccole e grandi, bocchetta Power, spazzola per giunti, aspiratore manuale, rivestimento in microfibra, tubi di prolunga, panno in microfibra, pattino per moquette
Sicurezza	Termostato di sicurezza, termostato caldaia, chiusura di manutenzione con valvola di sicurezza, sicurezza bambini sul comando vapore
Funzioni speciali	Regolazione del flusso di vapore (3 livelli), scarico della caldaia in modalità CLE, decalcificazione consigliata ogni 50-100 riempimenti a seconda della durezza dell'acqua
Manutenzione	Risciacquo della caldaia ogni 10 riempimenti, decalcificazione con agente KÄRCHER, lavaggio dei panni a 60°C max senza ammorbidente
Ricambi e riparabilità	Accessori e ricambi originali disponibili su www.kaercher.com, servizio post-vendita autorizzato
Garanzia	Secondo le condizioni del paese, difetti di fabbricazione coperti su presentazione della fattura

Domande frequenti - SC 4 Deluxe EasyFix Premium Kärcher

Come riempire il serbatoio dell'acqua?

Il serbatoio dell'acqua può essere rimosso tirandolo verticalmente verso l'alto, oppure riempito direttamente sull'apparecchio tramite l'apertura di riempimento. Utilizzare acqua potabile o una miscela con massimo 50% di acqua distillata. Non utilizzare acqua distillata pura, acqua di condensa, acqua piovana, detersivo o profumi.

Come avviare l'apparecchio?

Posizionare l'apparecchio su una superficie stabile, collegare il cavo di alimentazione, ruotare il selettore dalla posizione OFF verso l'area di regolazione del vapore. La barra LED si accende in rosso poi diventa verde fisso dopo circa 3 minuti: l'apparecchio è pronto. Azionare il comando vapore per rilasciare il vapore.

Come regolare il flusso di vapore?

Il selettore del flusso di vapore offre tre posizioni: minimo, medio e massimo. Ruotare il selettore sulla posizione desiderata, quindi azionare il comando vapore. Prima di pulire, dirigere l'impugnatura del vapore verso un panno finché il vapore non esce regolarmente.

Cosa fare se il LED lampeggia rapidamente in rosso?

Indica che il serbatoio dell'acqua è vuoto o insufficientemente riempito. Riempire il serbatoio con acqua potabile o una miscela con massimo 50% di acqua distillata. Anche un segnale acustico viene emesso.

Come decalcificare la caldaia a vapore?

Spegnere e lasciare raffreddare l'apparecchio. Svuotare il serbatoio dell'acqua, aprire la chiusura di manutenzione con un tubo di prolunga, svuotare la caldaia. Utilizzare l'agente decalcificante KÄRCHER: 1 dose per 0,5 L di acqua. Versare nella caldaia, lasciare agire 8 ore, svuotare, risciacquare 2-3 volte con acqua fredda. Richiudere la chiusura.

Si può usare l'apparecchio sui tappeti?

Sì, con il pattino per moquette fornito. Fissare il panno sulla bocchetta per pavimenti, quindi agganciare il pattino. Utilizzare la modalità vapore basso, non vaporizzare più di 5 secondi nello stesso punto. Verificare la resistenza del tappeto in una zona nascosta prima dell'uso. Non utilizzare su tappeti spessi.

Come pulire le superfici vetrate?

Utilizzare l'aspiratore manuale con il rivestimento in microfibra. Non dirigere il getto di vapore direttamente sulle guarnizioni del telaio della finestra. Con tempo freddo, preriscaldare il vetro vaporizzando leggermente tutta la superficie. Rimuovere l'acqua con una spatola o asciugare.

Cosa fare se il comando vapore è bloccato?

La sicurezza bambini è probabilmente attivata. Spingere il blocco di sicurezza in avanti per sbloccare il comando vapore. Se il problema persiste, verificare che l'apparecchio sia in pressione.

Quale tipo di acqua è consigliato?

Utilizzare acqua potabile del rubinetto o una miscela con massimo 50% di acqua distillata. Non utilizzare acqua distillata pura, acqua di condensa dell'asciugatrice, acqua piovana, detersivo o profumi. Un'acqua troppo calcarea può ostruire gli ugelli.

Come mantenere gli accessori tessili?

I panni e i rivestimenti in microfibra si lavano in lavatrice a 60°C massimo. Non utilizzare ammorbidente per mantenere il potere assorbente. Non metterli nell'asciugatrice.

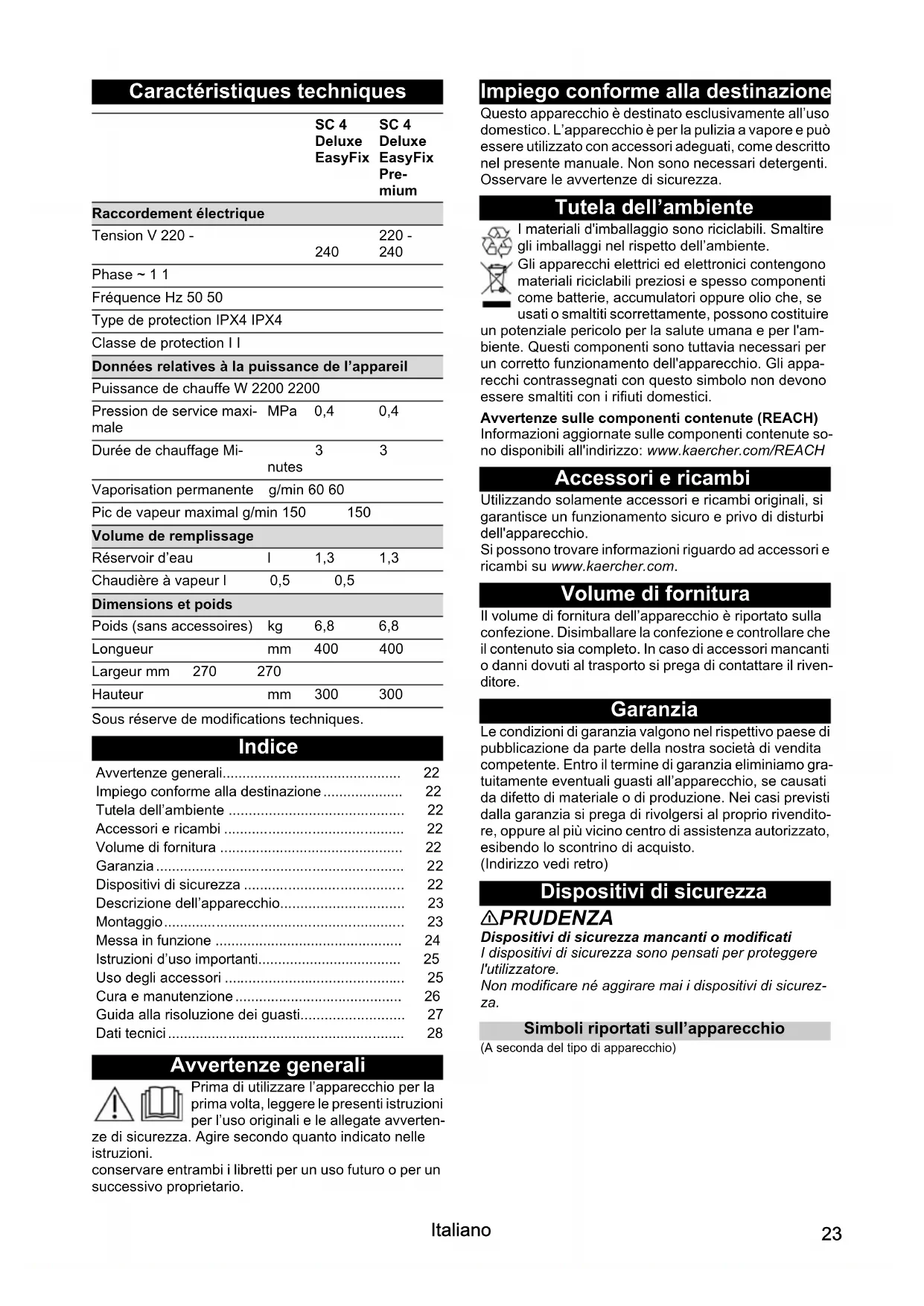

MANUALE UTENTE SC 4 Deluxe EasyFix Premium Kärcher

Avvertenze generali 22 Impiego conforme alla destinazione 22 Tutela dell'ambiente 22 Accessori e ricambi 22 Volume di fornitura 22 Garanzia 22 Dispositivi di sicurezza 22 Descrizione dell'apparecchio 23 Montaggio 23 Messa in funzione 24 Istruzioni d'uso importanti 25 Uso degli accessori 25 Cura e manutenzione 26 Guida alla risoluzione dei guasti 27 Dati tecnici 28

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avvertenze

di sicurezza. Agire secondo quanto indicato nelle istruzioni.

Conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione

Questo apparecchio è destinato esclusivamente all'uso domestico. L'apparecchio è per la pulizia a vapore e può essere utilizzato con accessori adeguati, come descritto nel presente manuale. Non sono necessari detergenti. Osservare le avvertenze di sicurezza.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per il corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH) Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Garanzia

Le condizioni di garanzia valgono nel rispetto del paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

(Indirizzo vedi retro)

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza.

Simboli riportati sull'apparecchio

(A seconda del tipo di apparecchio)

	Pericolo di uszione, la superficie dell'ap- parecchio si riscalda molto durante l'uti- lizzo
	Pericolo di uszione attraverso il vapore
	Leggere le istruzioni per l'uso

Regolatore di pressione

Il regolatore di pressione mantiene la pressione nella caldaia a vapore il più costante possibile durante l'esercizio. Al raggiungimento della pressione d'esercizio massima nella caldaia a vapore, il riscaldamento viene spento e viene riacceso in caso di calo di pressione nella caldaia a vapore dovuto a prelievo di vapore.

Termostato di sicurezza

Il termostato di sicurezza impedisce all'apparecchio di surriscaldarsi. In caso di guasto del regolatore di pressione e del termostato caldaia, e di seguente surriscaldamento dell'apparecchio, il termostato di sicurezza provvede allo spegnimento dello stesso. Per il ripristino del termostato di sicurezza rivolgersi al servizio di assistenza clienti KÄRCHER competente.

Termostato caldaia

In caso di errore, ad es. quando non c'è acqua nella caldaia a vapore e la temperatura nella caldaia sale, il termostato della caldaia disattiva il riscaldamento.

Non appena si aggiunge dell'acqua, l'apparecchio è di nuovo pronto all'uso.

Tappo di chiusura di manutenzione

Il tappo di chiusura di manutenzione chiude la caldaia a vapore per proteggerla dalla pressione di vapore esistente. Il tappo di chiusura di manutenzione è allo stesso tempo una valvola di sovrappressione. Se il regolatore di pressione dovesse essere difettoso e la pressione del vapore nella caldaia dovesse aumentare, si attiva la valvola di sovrappressione ed il vapore fuoriesce dal tappo di manutenzione.

Prima della rimessa in funzione dell'apparecchio, rivolgersi al Servizio Assistenza KÄRCHER.

Descrizione dell'apparecchio

Nelle presenti istruzioni per l'uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione, vedi imballaggio.

Per le figure vedi pagina dei grafici.

Figura A

Spie LED ② Selettore 3 Vano accessori 4 Maniglia di trasporto 5 Serbatoio dell'acqua 6 Cavo di collegamento alla rete con spina 7 Indicatore - Posizione OFF 8 Livello minimo di vapore Livello intermedio di vapore Livello massimo di vapore

Tappo di chiusura di manutenzione Supporto porta accessori per la bocchetta per pavimenti ③ Ruota pivotante 14 Pistola a vapore 15 Leva vapore 16 Tasto di sblocco ⑰ Sicura per bambini Tubo flessibile vapore 19 Ugello a getto puntiforme 20 Spazzola rotonda piccola 21** Spazzola rotonda grande 22** Ugello Power ② Spazzola per fughe 24 Ugello manuale 25 Rivestimento in microfibra per l'ugello manuale 26 Tubi di prolunga (2 pezzi) 27 Tasto di sblocco 28 Bocchetta per pavimento 29 Attacco a strappo 30 Panno in microfibra per pavimenti (1 pezzo) 31** Panno in microfibra per pavimenti (2 pezzi) 32** Piastra

**SC 4 Deluxe EasyFix Premium

Montaggio

Montaggio degli accessori

1. Spingere l'estremità aperta dell'accessorio sulla pistola a vapore, sino a che il tasto di sblocco dell'ugello vapore o della pistola a vapore non scatta.

Figura F

1. Spingere l'estremità aperta dell'accessorio sull'ugello a getto puntiforme.

Figura G

1. Collegare i tubi di prolunga alla pistola a vapore.

a Spingere il 1° tubo di prolunga sulla pistola a vapore, fino allo scatto del tasto di sblocco dell'ugello vapore o della pistola a vapore. Il tubo di collegamento è collegato. b Spingere il 2° tubo prolunga sul 1° tubo prolunga. I tubi di collegamento sono collegati.

Figura H

1. Spingere gli accessori e/o la bacchetta per pavimenti sull'estremità libera del tubo di prolunga.

Figura I

L'accessorio è collegato.

Smontaggio degli accessori

1. Far scorrere indietro la sicura per bambini. La leva vapore è bloccata.
2. Premere il pulsante di rilascio e separare i pezzi. Figura N

Messa in funzione

Introdurre acqua

Il serbatoio dell'acqua si riempie quando necessario, oppure si rimuove dall'apparecchio per riempirlo.

ATTENZIONE

Danni all'apparecchio

L'uso di acqua non adatta può comportare l'intasamento degli ugelli o il danneggiamento dell'indicatore del livello dell'acqua.

Non utilizzare acqua distillata pura. Utilizzare al massimo il 50% di acqua distillata miscelata con acqua di rubinetto.

Non usare acqua di condensa ricavata dall'asciugabiancheria.

Non usare l'acqua piovana raccolta.

Non aggiungere detergenti o altri additivi (ad es. profumi).

Rimozione del serbatoio dell'acqua per riempirlo

1. Sollevare in verticale il serbatoio dell'acqua.

Figura B

1. Sollevare in verticale il serbatoio dell'acqua e riempirlo con una miscela di acqua di rubinetto e un massimo del 50% di acqua distillata.
2. Inserire il serbatoio dell'acqua e spingerlo verso il basso fino allo scatto.

Riempimento del serbatoio dell'acqua direttamente nell'apparecchio

1. Versare acqua di rubinetto o una miscela di acqua di rubinetto e un massimo del 50% di acqua distillata da un contenitore nell'apertura di riempimento del serbatoio dell'acqua.

Figura C

Accensione dell'apparecchio

Nota

In mancanza d'acqua o se l'acqua nella caldaia vapore è insufficiente, si attiva la pompa dell'acqua che porta l'acqua dal serbatoio d'acqua alla caldaia vapore. L'operazione di riempimento può durare alcuni minuti.

Nota

Ogni 60 secondi l'apparecchio chiude brevemente la valvola. Si sente un piccolo scatto. La chiusura impedisce che la valvola possa bloccarsi. L'estrazione del vapore non viene pregiudicata.

1. Mettere l'apparecchio su un fondo stabile.
2. Inserire la spina di rete in una presa.
3. Ruotare il selettore alla posizione OFF al campo di impostazione del vapore.

Figura D

La barra LED si illumina in rosso e si spegne lentamente.

1. Dopo circa 3 minuti la spia LED passa al verde fisso. L'apparecchio è pronto per l'utilizzo.

Figura E

1. Premere la leva vapore.

Figura F

Il vapore fuoriesce.

Regolazione della quantità di vapore

La quantità di vapore che fuoriesce viene regolata tramite il selettore della quantità di vapore. Il selettore ha tre posizioni.

	Massima quantità di vapore
	Quantità intermedia di vapore
	Quantità minima di vapore

1. Impostare il selettore della quantità di vapore sulla quantità di vapore desiderata.
2. Premere la leva vapore.
3. Prima della pulizia, puntare la pistola a vapore su un panno finché il getto di vapore non diventa uniforme.

Aggiunta acqua

Se non c'è abbastanza acqua nel serbatoio dell'acqua, la spia LED lampeggia velocemente in rosso e viene emesso un segnale acustico.

Nota

La pompa dell'acqua riempie la caldaia vapore a intervalli. Se il riempimento ha esito positivo, la spia LED lampeggia velocemente in rosso.

Nota

In mancanza d'acqua o se l'acqua nella caldaia vapore è insufficiente, si attiva la pompa dell'acqua che porta l'acqua dal serbatoio d'acqua alla caldaia vapore. L'operazione di riempimento può durare alcuni minuti.

ATTENZIONE

Danni all'apparecchio

L'uso di acqua non adatta può comportare l'intasamento degli ugelli o il danneggiamento dell'indicatore del livello dell'acqua.

Non utilizzare acqua distillata pura. Utilizzare al massimo il 50% di acqua distillata miscelata con acqua di rubinetto.

Non usare acqua di condensa ricavata dall'asciugabiancheria.

Non usare l'acqua piovana raccolta.

Non aggiungere detergenti o altri additivi (ad es. profumi).

1. Sollevare il serbatoio dell'acqua o riempirlo con una miscela di acqua di rubinetto e un massimo del 50% di acqua distillata.

L'apparecchio è pronto per l'utilizzo.

Spegnimento dell'apparecchio

1. Portare l'interruttore dell'apparecchio su "OFF". Figura L

L'apparecchio è spento.

1. Premere la leva vapore fino a completa fuoriuscita del vapore.

Figura M

La caldaia a vapore è priva di pressione.

1. Far scorrere indietro la sicura per bambini. La leva vapore è bloccata.
2. Togliere la spina di rete alla presa.
3. Svuotare il serbatoio dell'acqua.

Sciacquare la caldaia a vapore

Sciacquare la caldaia a vapore dell'apparecchio dopo dieci riempimenti del serbatoio.

1. Spegnere l'apparecchio, vedi capitolo Spegnimento dell'apparecchio.
2. Far raffreddare l'apparecchio.
3. Svuotare il serbatoio dell'acqua.
4. Togliere gli accessori dal vano accessori.
5. Aprire la chiusura di manutenzione. A tal fine posizionare l'estremità aperta di un tubo di prolunga sul tappo di chiusura di manutenzione, agganciare nella guida e svitare.

Figura R

1. Riempire d'acqua la caldaia a vapore e agitarla energicamente avanti e indietro. In questo modo i residui di calcare che si sono depositati sul fondo della caldaia a vapore si staccano.
2. Far uscire tutta l'acqua dalla caldaia a vapore. Figura S

Svuotamento della caldaia a vapore

L'acqua nella caldaia può essere scaricata utilizzando la modalità CLE:

1. Rimuovere il serbatoio dell'acqua.
2. Accendere l'apparecchio.
3. Premere 3 volte l'interruttore del vapore finché la spia LED non lampeggia in verde e viene emesso un lungo segnale acustico.
4. Il vapore è disponibile fino a quando non c'è più acqua nella caldaia a vapore.

Conservazione dell'apparecchio

1. Collocare il tubo prolunga nel sostegno grande per gli accessori.
2. Collegare un ugello manuale e un ugello a getto puntiforme a 1 tubo prolunga ciascuno.
3. Fissare la spazzola rotonda grande all'ugello a getto puntiforme.
4. Agganciare la bocchetta per pavimenti nel supporto di parcheggio.

Figura O

1. Avvolgere il cavo e riporlo nel vano accessori. Figura Q
2. Avvolgere il tubo del vapore e riporlo nel vano accessori.

Figura P

1. Riporre la spazzola rotonda piccola e la spazzola per fughe nel vano accessori.
2. Conservare l'apparecchio in un luogo asciutto e protetto dal gelo.

Istruzioni d'uso importanti

Pulire il pavimento

Consigliamo di pulire il pavimento con la scopa o con l'aspirapolvere prima di utilizzare l'apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato prima della pulizia a umido.

Rinfrescare i tessuti

Pulire le superfici verniciate o laccate

ATTENZIONE

Superfici danneggiate

Il vapore può staccare cera, lucido per mobili, rivestimenti in plastica o colore e i frontali dai bordi.

Non orientare il vapore su angoli incollati, perché potrebbe staccarsi il frontale.

Non utilizzare l'apparecchio per la pulizia di pavimenti in legno o parquet non sigillati.

Non utilizzare l'apparecchio per pulire superfici laccate o rivestite in plastica, come ad es. mobili per cucina o per la casa, porte o parquet.

1. Per pulire tali superfici, vaporizzare brevemente su un panno e passarvelo sopra.

Pulizia del vetro

ATTENZIONE

Rottura vetro e superfici danneggiate

Il vapore può danneggiare i punti sigillati del telaio della finestra e, in caso di basse temperature esterne, provocare tensioni sulla superficie dei vetri della finestra e di conseguenza rompere il vetro.

Non dirigere il getto di vapore verso punti sigillati del telaio della finestra.

Riscaldare i vetri delle finestre in caso di basse temperature esterne, vaporizzando leggermente l'intera superficie in vetro.

• Pulire la superficie della finestra con l'ugello manuale e pulire il rivestimento. Per rimuovere l'acqua, utilizzare un tergivetri o passare un panno sulle superfici.

Uso degli accessori

Pistola a vapore

La pistola a vapore può essere utilizzata per i seguenti campi di impiego con gli accessori:

per eliminare piccole pieghe da indumenti appesi: stirare l'indumento da una distanza di 10-20 cm; - per rimuovere la polvere umida: vaporizzare rapidamente su un panno e passarlo sui mobili.

Ugello a getto puntiforme

L'ugello a getto puntiforme è adatto per la pulizia di punti poco accessibili, fughe, rubinetti, scarichi, lavandini, WC, veneziane o corpi riscaldanti. Più vicino è l'ugello a getto puntiforme al punto sporco, maggiore è il potere pulente, perché temperatura e quantità di vapore sull'uscita dell'ugello sono ai massimi livelli. Forti depositi di calcare possono essere trattati, prima della pulizia a vapore, con un detergente adeguato. Lasciare agire il detergente per ca. 5 minuti e poi vaporizzare.

1. Spingere l'ugello a getto puntiforme sulla pistola a vapore.

Figura F

Spazzola rotonda (piccola)

La spazzola rotonda piccola è adatta alla pulizia dello sporco ostinato. Con le spazzole, è più facile rimuovere lo sporco ostinato.

ATTENZIONE

Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili. Non adatte per la pulizia di superfici delicate.

1. Montare la spazzola rotonda piccola sull'ugello a getto puntiforme.

Figura G

Spazzola rotonda grande

La spazzola rotonda grande è adatta per la pulizia di grandi superfici circolari, ad es. lavelli, piatti doccia, vasche da bagno, lavandini da cucina, ecc.

ATTENZIONE

Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili.

Non adatte per la pulizia di superfici delicate.

1. Fissare la spazzola rotonda grande all'ugello a getto puntiforme.

Figura G

Ugello Power

L'ugello Power è indicato per la pulizia dello sporco ostinato e per spolverare angoli, fughe, ecc.

1. Montare l'ugello Power sull'ugello a getto puntiforme adatto per la spazzola rotonda.

Figura G

Spazzola per fughe

1. La spazzola per fughe viene utilizzata per pulire spazi stretti, ad es. tra le nicchie delle finestre e le manovelle a parete.

Figura G

Ugello manuale

L'ugello manuale è adatto alla pulizia di piccole superfici lavabili, box doccia e specchi.

1. Spingere l'ugello manuale sulla pistola a vapore in modo corrispondente all'ugello a getto puntiforme.

Figura F

1. Tirare la foderina sull'ugello manuale.

Bocchetta per pavimento

La bocchetta per pavimenti è adatta alla pulizia di rivestimenti lavabili per pareti e pavimenti, ad es. pavimenti in pietra, piastrelle e pavimenti in PVC.

ATTENZIONE

Danni provocati dal vapore

Calore e umidità possono provocare danni.

Prima dell'uso, con una quantità di vapore minima su un punto non in vista, controllare la stabilità al calore e l'effetto dell'umidità.

Nota

Residui di pulizia o emulsioni di cura sulla superficie da pulire possono comportare strisce durante la pulizia a vapore, che scompaiono in caso di applicazioni ripetute.

Si consiglia di pulire il pavimento con la scopa o con l'aspirapolvere prima di utilizzare l'apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato prima della pulizia a umido. Lavorare lentamente sulle superfici molto sporche, perché il vapore possa agire più a lungo.

1. Collegare i tubi di prolunga alla pistola a vapore.

Figura H

1. Spingere la bocchetta per pavimenti sul tubo di prolunga.

Figura I

1. Fissaggio del panno per pavimenti alla bocchetta per pavimenti.

a Posizionare il panno per pavimenti con le strisce a strappo verso l'alto sul pavimento.

b Posizionare la bocchetta per pavimenti con una leggera pressione sul panno per pavimenti.

Figura J

Il panno per pavimenti aderisce autonomamente alla bocchetta per pavimenti tramite il fissaggio a strappo.

Rimozione del panno per pavimenti

1. Posizionare un piede sulla linguetta del panno per pavimenti e sollevare la bocchetta per pavimenti verso l'alto.

Figura J

Nota

Inizialmente il nastro a strappo del panno per pavimenti è molto duro e si rimuove con difficoltà dalla bocchetta per pavimenti. Dopo vari utilizzi e dopo aver lavato il panno, si riesce a toglierlo dalla bocchetta per pavimenti con difficoltà, garantendo l'aderenza ottimale.

Parcheggiare la bocchetta per pavimenti

1. In caso di interruzione dei lavori, agganciare la bocchetta per pavimenti nel supporto di parcheggio.

Figura O

Piastra

I tappeti possono essere rinfrescati con la piastra.

ATTENZIONE

Danni al panno e al tappeto

Eventuale sporco sul panno, così come calore e umidità, possono danneggiare il tappeto.

Prima dell'uso, con una quantità di vapore minima su un punto non in vista, accertarsi della stabilità del calore e dell'effetto del vapore sul tappeto.

Osservare le indicazioni di pulizia del produttore del tappeto.

Prima di utilizzare la piastra, assicurarsi che il tappeto sia pulito e privo di macchie.

Prima dell'uso e dopo le pause, rimuovere il possibile accumulo d'acqua (condensa) nell'apparecchio facendolo evaporare in uno scolo (senza panno per pavimenti / con accessori).

Impiegare la piastra solo con il panno per i pavimenti sull'apposita bocchetta.

Quando si utilizza la piastra, eseguire la pulizia a vapore con livello di vapore minimo.

Non rivolgere il vapore in un'unica direzione in modo continuo (max. 5 secondi) al fine di evitare un'eccessiva umidificazione e il rischio di danni per effetto delle temperature.

Non impiegare la piastra sui tappeti a pelo lungo.

Fissaggio della piastra alla bocchetta per pavimenti

1. Fissare il panno per i pavimenti alla bocchetta per pavimenti, vedere capitolo Bocchetta per pavimenti. Figura J
2. Con leggera pressione far scivolare la bocchetta per pavimenti nella piastra e inserirla.

Figura K

1. Iniziare la pulizia del tappeto.

Rimuovere la guida per tappeti alla bocchetta per pavimenti

△PRUDENZA

Ustioni al piede

La piastra può prendere fuoco con la vaporizzazione. Non utilizzare o rimuovere la piastra a piedi scalzi o con sandali.

Utilizzare e rimuovere la piastra solo con scarpe adeguate.

1. Premere la linguetta della guida per tappeti verso il basso con la punta della scarpa.
2. Sollevare la bocchetta per pavimenti verso l'alto. Figura J

Cura e manutenzione

Decalcificare la caldaia a vapore

Nota

Poiché il calcare si attacca all'apparecchio, consigliamo di rimuovere il calcare dall'apparecchio dopo il numero

di riempimenti del serbatoio acqua indicato nella tabella (KF=riempimenti serbatoio).

Campo di durezza °dH mmol/l TF
I dolce	0 - 7 0 - 1,3 10	0
Il media	7 - 14 1,3 - 2,5	90
III dura	14 -	21 2,5 -	3,8 75
IV	molto dura	>21 >3,8 50

Nota

L'ufficio per le aziende demaniali o le aziende municipalizzate fornisce informazioni sulla durezza dell'acqua di rubinetto.

ATTENZIONE

Superfici danneggiate

La soluzione anticalcare potrebbe aggredire le superfici sensibili.

Riempire e svuotare l'apparecchio con attenzione.

1. Spegnere l'apparecchio, vedi capitolo Spegnimento dell'apparecchio.
2. Far raffreddare l'apparecchio.
3. Svuotare il serbatoio dell'acqua.
4. Togliere gli accessori dal vano accessori.
5. Aprire la chiusura di manutenzione. A tal fine posizionare l'estremità aperta di un tubo di prolunga sul tappo di chiusura di manutenzione, agganciare nella guida e svitare.

Figura R

1. Far uscire tutta l'acqua dalla caldaia a vapore.

Figura S

ATTENZIONE

Danni all'apparecchio provocati dal decalcificante

Un decalcificante inadatto, nonché un dosaggio errato del decalcificante possono danneggiare l'apparecchio. Utilizzare esclusivamente il decalcificante KÄRCHER. Utilizzare 1 unità di dosaggio del decalcificante per 0,5 l di acqua. 7. Utilizzare la soluzione decalcificante in base alle indicazioni. 8. Versare la soluzione decalcificante nella caldaia a vapore. Non chiudere la caldaia a vapore. 9. Lasciare agire la soluzione decalcificante per circa 8 ore. 10. Far uscire tutta la soluzione decalcificante dalla caldaia a vapore. 11. Eventualmente ripetere la procedura di decalcificazione. 12. Sciacquare la caldaia a vapore 2 o 3 volte con acqua fredda per rimuovere eventuali residui di soluzione decalcificante. 13. Far uscire tutta l'acqua dalla caldaia a vapore. Figura R 14. Asciugare il supporto per il cavo di alimentazione. 15. Avvitare la chiusura di manutenzione con un tubo di prolunga.

Cura degli accessori

(Accessori - forniti in dotazione)

Nota

I panni in microfibra non sono adatti all'asciugatrice.

Nota

Per lavare i panni, seguire le istruzioni sul risvolto. Non utilizzare ammorbidenti perché i panni possano assorbire bene lo sporco.

1. Lavare panni per pavimento e rivestimenti a max. 60 °C in lavatrice.

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte con l'ausilio della tabella seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

△AVVERTIMENTO

Pericolo di scossa elettrica e ustione!

Fino a che l'apparecchio è collegato alla rete o non si è ancora raffreddato, è pericoloso riparare i guasti.

Staccare la spina.

Lasciare raffreddare l'apparecchio.

Ridotta quantità di vapore

La caldaia a vapore presenta incrostazioni di calcare.

• Decalcificare la caldaia a vapore.

La spia LED lampeggia velocemente in rosso e vie

ne emesso un segnale acustico

Il serbatoio dell'acqua è vuoto.

Riempire il serbatoio dell'acqua.

Impossibile premere la leva vapore

La leva vapore è fissata con la sicura bambini.

• Far scorrere in avanti la sicura per bambini. La leva vapore è sbloccata.

Tempo di riscaldamento lungo

La caldaia a vapore presenta incrostazioni di calcare.

• Decalcificare la caldaia a vapore.

Elevata fuoriuscita d'acqua

La caldaia a vapore presenta incrostazioni di calcare. - Decalcificare la caldaia a vapore.

Dati tecnici

		SC 4 De-luxeEasyFix	SC 4 De-luxeEasyFixPre-mium
Collegamento elettrico
Tensione V 220 -		240	220 -240
Fase ~ 1 1
Frequenza Hz 50 50
Grado di protezione IPX4 IPX4
Classe di protezione I I
Dati di prestazione dell'apparecchio
Potenza calorifica	W 2200 2200
Massima pressione di esercizio	MPa 0,4		0,4
Tempo di riscaldamento	Minuti 3 3
Vapore continuo	g/min 60 60
Getto di vapore massimo	g/min 150		150
Quantità di riempimento
Serbatoio dell'accqua	I 1,3		1,3
Caldaia a vapore	I 0,5		0,5
Dimensioni e pesi
Peso (senza accessori)	kg 6,8		6,8
Lunghezza	mm 400		400
Larghezza	mm 270		270
Altezza	mm 300		300

Con riserva di modifiche tecniche.

Contenuto

Utilizzare solo il decalcificante KARCHER.

Utilizzare 1 unità di dosaggio di decalcificante per 0,5 l di acqua.
