L 270 Digi SC - Illuminazione STEINEL - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Rilevatore di movimento, potenza 2000 W, angolo di rilevamento 180b0, portata fino a 12 m.
Tipo di illuminazione	Illuminazione esterna, LED, con funzione di regolazione della luminosite0.
Utilizzo	Ideale per l'illuminazione di giardini, vialetti e ingressi, con attivazione automatica tramite rilevamento del movimento.
Manutenzione e riparazione	Controllare regolarmente il corretto funzionamento del rilevatore e pulire le lenti per evitare falsi rilevamenti.
Sicurezza	Resistente alle intemperie (IP44), installazione consigliata da un professionista per evitare rischi elettrici.
Informazioni generali	Garanzia di 2 anni, compatibile con lampadine LED standard, installazione a parete o a soffitto.

Domande frequenti - L 270 Digi SC STEINEL

Come si installa il STEINEL L 270 Digi SC?

Per installare il STEINEL L 270 Digi SC, iniziare interrompendo l'alimentazione elettrica. Fissare il supporto a parete o a soffitto utilizzando le viti fornite. Collegare i fili elettrici secondo lo schema di cablaggio nel manuale, quindi fissare il proiettore al supporto. Ripristinare l'alimentazione e testare il funzionamento.

Perche9 il sensore non funziona?

Verificare che il sensore non sia ostruito da oggetti o polvere. Assicurarsi inoltre che la modalite0 di rilevamento sia impostata correttamente e che la durata di attivazione sia sufficiente. Se il problema persiste, controllare le connessioni elettriche.

Come si regola la sensibilite0 del sensore?

La sensibilite0 del sensore puf2 essere regolata utilizzando il potenziometro integrato sul dispositivo. Ruotare la manopola in senso orario per aumentare la sensibilite0 e in senso antiorario per diminuirla.

Il proiettore non si accende affatto. Cosa fare?

Verificare innanzitutto che l'alimentazione elettrica sia stata ripristinata. Assicurarsi che la lampadina sia in buone condizioni e installata correttamente. Se il problema persiste, potrebbe esserci un problema con il cablaggio o il sensore.

Come si cambia la lampadina del STEINEL L 270 Digi SC?

Per cambiare la lampadina, interrompere l'alimentazione elettrica. Svitare il cappuccio protettivo della lampadina, rimuovere la lampadina usurata e sostituirla con una nuova compatibile. Avvitare nuovamente il cappuccio e ripristinare l'alimentazione.

Il proiettore si spegne troppo rapidamente. Cosa fare?

Regolare l'impostazione della durata di attivazione sul sensore. c8 inoltre possibile verificare se il sensore rileva movimenti nel suo campo visivo, poiche9 questo puf2 influenzare la durata di attivazione.

Il STEINEL L 270 Digi SC e8 resistente alle intemperie?

Sec, il STEINEL L 270 Digi SC e8 progettato per resistere alle intemperie con un grado di protezione IP44, rendendolo adatto all'uso esterno.

Come si pulisce il proiettore?

Per pulire il proiettore, spegnerlo e scollegarlo. Utilizzare un panno morbido e umido per pulire la scocca. Evitare prodotti abrasivi che potrebbero danneggiare la superficie.

Il sensore non rileva i movimenti. Cosa fare?

Assicurarsi che il sensore sia orientato correttamente e non ostruito. Verificare anche le impostazioni di sensibilite0 e angolo di rilevamento. Testare il sensore muovendosi nella sua zona di rilevamento.

MANUALE UTENTE L 270 Digi SC STEINEL

1.Àproposdecedocument

1. Riguardo a Anythingo 143
2. Avverenze generali relative alla sicurezza 143
3. Descrizione apparecchio 144
4. Allacciamento elettrico 153
5. Montaggio 154
6. Funzionamento 166
7. Manutenzione e cura 170
8. Smaltimento 171
9. Garanzia del produttore 172
10. Dati tecnici 174
11. Eliminazione dei guasti 175

1. Riguardo a questo documento

• Tutelato dai diritti d'autore. La ristampa,anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate ai progressi della Tecnologia.

Avvertimento contro pericoli!

Avvertimento contro pericoli dovuti alla corrente elettrica!

Avvertimento contro pericoli dovuti all'acqua!

2. Avvertenze generali relative alla sicurezza

Pericolo in caso d'inosservanza delle istruzioni per l'uso!

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio. Vengono fatti particolarmente presenti i possibili pericoli. L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attendamente le istruzioni.
• Seguire le avvertenze sulla sicurezza.

• Conservare le istruzioni in un luogo disponibile accessibile.

• Nei lavori legati alla corrente elettrica si potrebbero verificare situazioni pericolose. Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• I lavori sulla tensione di rete possono essere eseguiti esclusivamente da personale specializzato e qualificato.

• Si devono osservare le condizioni di allacciameto e le norme nazionali in materia d'installazione (per es. DE: VDE 0100, AT: OVE-ONORM E8001-1, CH: SEV 1000).

• Utilizzare esclusivamente pezzi di ricambio originali.
• Sono consentite riparazioni solo da parte di aziende specializzate.

3. Descrizione apparecchio

Utilizzo adeguato allo scopo lampada L 270 Digi SC

• Lampada LED con sensore di movimento a infrarossi e pannelli con numero civico illuminati intercambiabili.
• Montaggio a muro in ambienti esterni.
• Lampade collegabili in rete tramite Bluetooth Mesh Standard.
• Gestionetramite la app Steinel Connect.

Utilizzo adeguato allo scopo lampada L 271 Digi SC

• Lampada LED con sensore a infrarossi.
• Montaggio a muro in ambienti esterni.
• Lampade collegabili in rete tramite Bluetooth Mesh Standard.
• Gestionetramite la app Steinel Connect.

Utilizzo adeguato allo scopo Lampada L 271 Digi C

• Lampada LED.
• Montaggio a muro in ambienti esterni.
• Lampade collegabili in rete tramite Bluetooth Mesh Standard.
• Gestionetramite la app Steinel Connect.

Principio di funzionamento del sensore di movimento

Il principio di funzionamento si riferisce alla variente con sensore (SC) o alla variente manuale (C) in combinazione con un prodotto a sensore Bluetooth.

• Il sensore a infrarossi integrato rileva le radiazioni termiche provenienti da corpi in movimento (per es. persone, animali). La radiazione termica viene trasformata elettronically e provoca l'accensione automatica dell'apparecchio.
• Il rilevamento del movimento di massima sicurezza lo si ottiene con il montaggio dell'apparecchio rispetto alla direzione di marcia tangenziale.
• Se la persona si dirige direttamente verso l'apparecchio, il raggio d'azione del rilevamento del movimento è limitato.
• Ostacoli (come per es. alberi. muri o lastre di vetro) potrebbero limitare o renderere impossibile il rilevamento del movimento.
• Improvisi sbalzi di temperatura dovuti alle influenze atmospheriche non vengono distincti dalle fonti di calore.

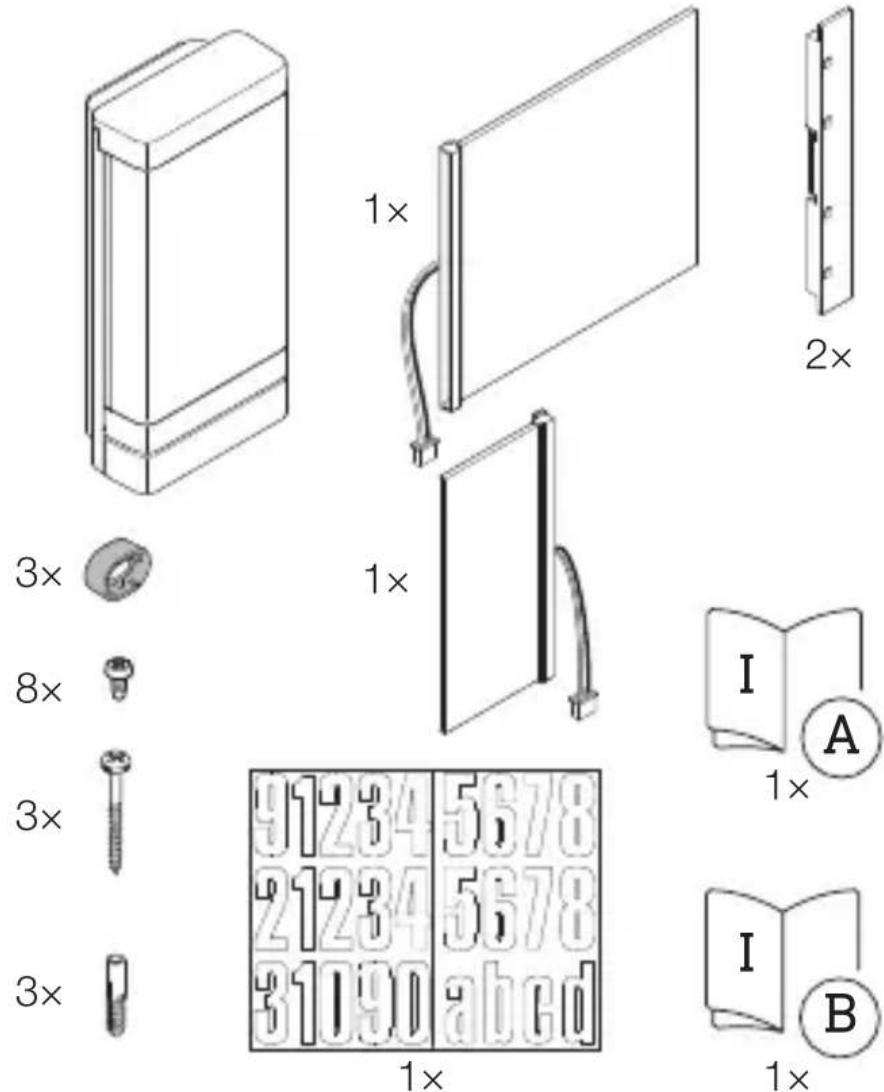

Volume di fornitura lampada L 270 Digi SC

3.1

• 1 Lampada LED con sensore di movimento a infrarossi
• 1 Pannello illuminato grande
• 1 Pannello illuminato piccolo
• 2 Reggi-pannelli
• 3 Distanziatori
• 8 Viti per il montaggio dei pannelli
• 3 Viti per il montaggio della lampada
• 3 Tasselli
• 1 Foglio con numero civico
• 1 Scheda dati sulla sicurezza (A)
• 1 Quick-start (B)

Volume di fornitura lampada L 271 Digi SC

3.2

3 ×

3x

3 ×

1x

1x

• 1 Lampada LED con sensore di movimento a infrarossi
  -3Distanziatori
  -3Viti
  -3Tasselli
• 1 Scheda dati sulla sicurezza (A)
• 1 Quick-Start (B)

Volume di fornitura lampada L 271 Digi C

3.3

3 ×

3x

3 ×

1x

1x

• 1 Lampada LED
  -3Distanziatori
  -3Viti
  -3Tasselli
• 1 Scheda dati sulla sicurezza (A)
• 1 Quick-Start (B)

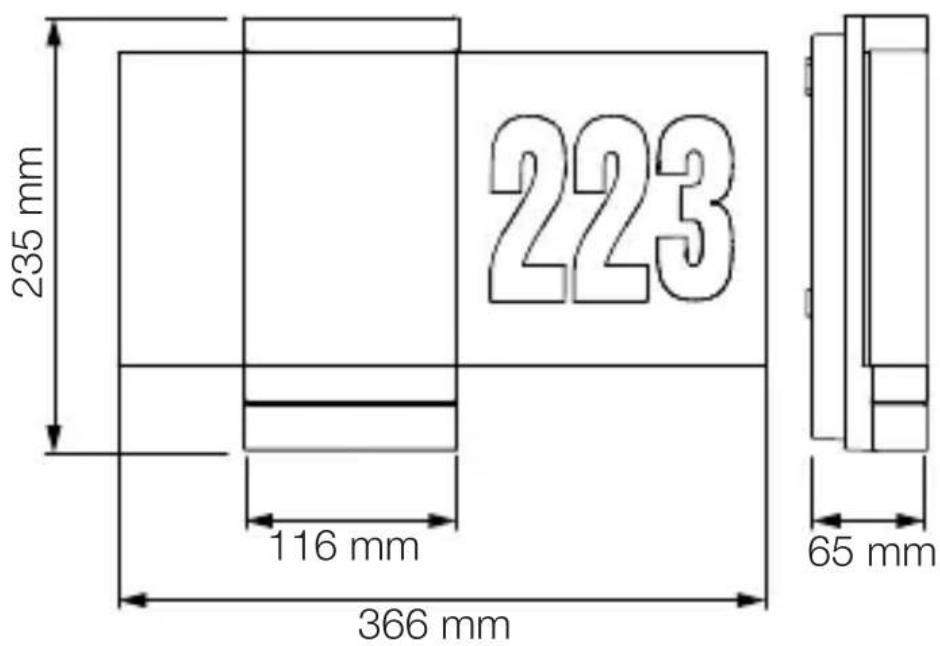

Dimensioni del prodotto lampada L 270 Digi SC

3.4

IT

Dimensioni del prodotto

Iampade L 271 Digi SC e L 271 Digi C

3.5

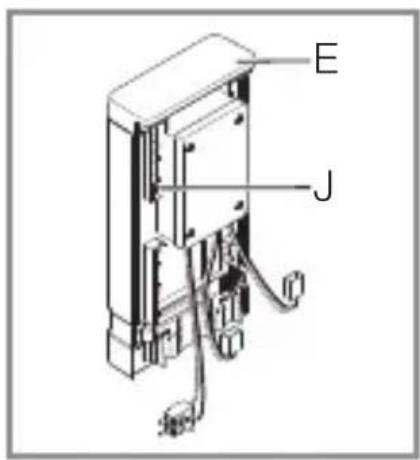

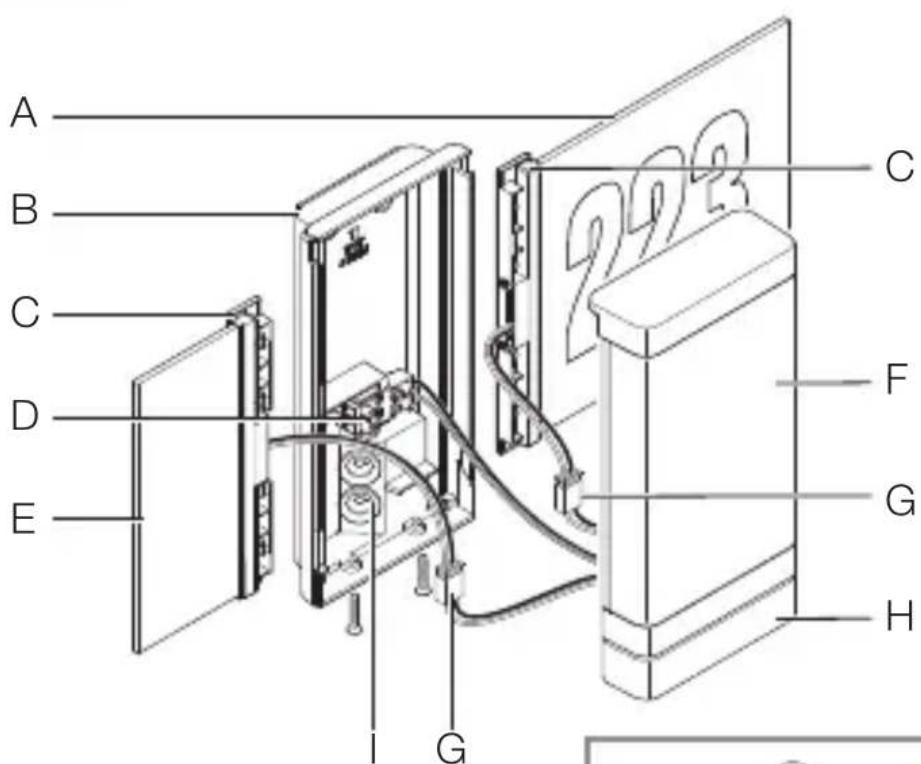

Panorama dell'apparecchio lampada L 270 Digi SC

3.6

A Pannello con numero civico illuminato
B Supporto per montaggio a muro
C Reggi-parnello
D Morsettiera di allacciamento
E Pannello illuminato
F Copertura LED
G Connettore
H Unità sensore

I Tappo di tenuta

J Chassis (nella copertura LED)

Panorama del prodotto lampade L 271 Digi SC e L 271 Digi C

3.7

A Supporto per montaggio a muro
B Morsettiera di allacciamento
C Copertura LED
D Tappo di tenuta
E Unità sensore (solo SC)

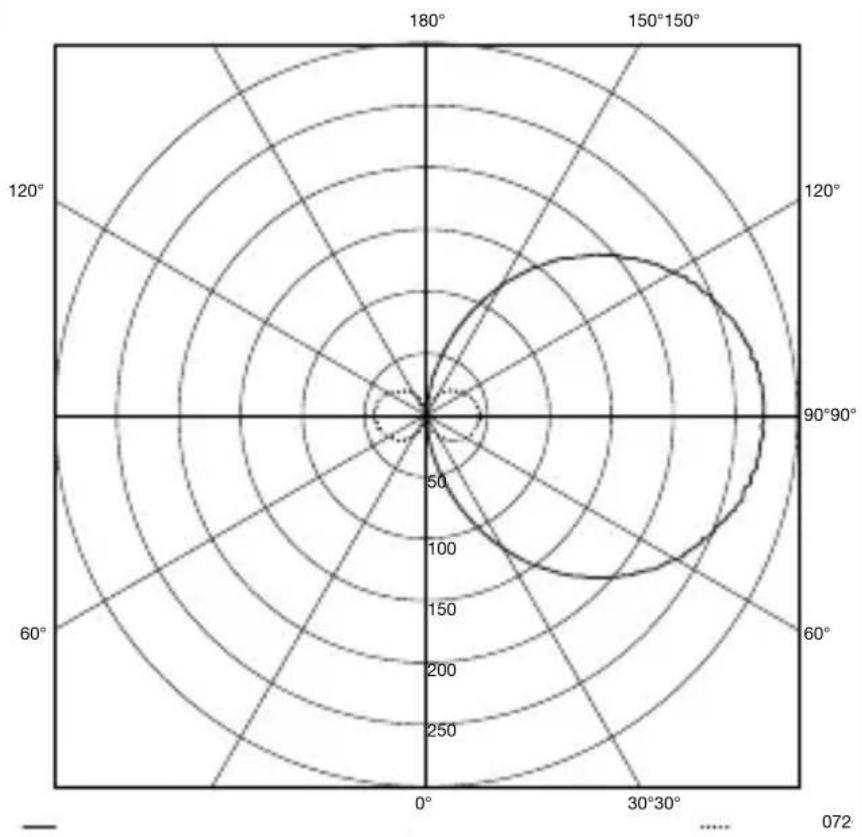

Curva di distribuzione della luce

3.8

4. Allacciamento elettrico

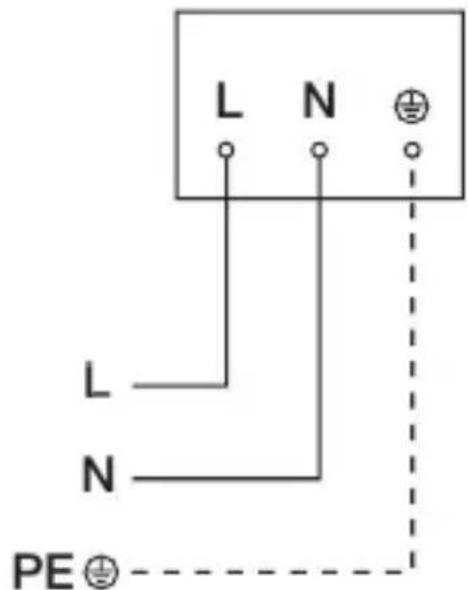

Schema elettrico lampade

4.1

Il cavo di collegamento alla rete ha 3 fili.

L = Fase (di prevalenza nero, marrone o grigio)

N = Filo neutro (di prevalenza blu)

PE = Conduitore di terra (verde / giallo)

L'apparecchio può essere allacciato elettricamente a Valle di un interrottore di rete, parché sia garantito che quest'ultimo rimanga sempre acceso.

I LED di quello apparecchio non sono sostituibili. In caso di necessità, occorre sostuire l'intero apparecchio.

5. Montaggio

Pericolo legato alla presenza di corrente elettrica!

Il contatto con parti conduttive potrebbe provocare una scossa elettrica, usioni o addirittura la morte.

• Staccare la corrente e interrompere la tensione di alimentazione di rete.
• Accertarsi dell'assenza di tensione con un indicatore di tensione.
• Provedere affinché l'alimentazione della rete elettrica rimanga interrotta.

Pericolo di danni a cose!

Uno scambio dei cavi di allacciamento potrebbe provocare un cortocircuito.

• Contrassegnare i cavi di allacciamento in modo da poterli identificare.
• Collegare correttamente i cavi di allacciamento.

Preparazione del montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti. In caso di danni non mettete in funzione il prodotto.
• Selezionare il luogo di montaggio adatto.

-Tenendo in considerazione del raggio d'azione.
-Tenendo in considerazione il rilevamento del movimento (solo SC).
-Protetto da vibrazioni.
-Campo di rilevamento privo di ostacoli (solo SC).
-Non in aree a rischio di esplosion.
-Non su superfici fácilmente inflammabili.
-Non guardare la sorgente luminosa da breve distanza (< 30~cm)
-Mantenere una distanza di almeno 50 cm da altre lampade LED.

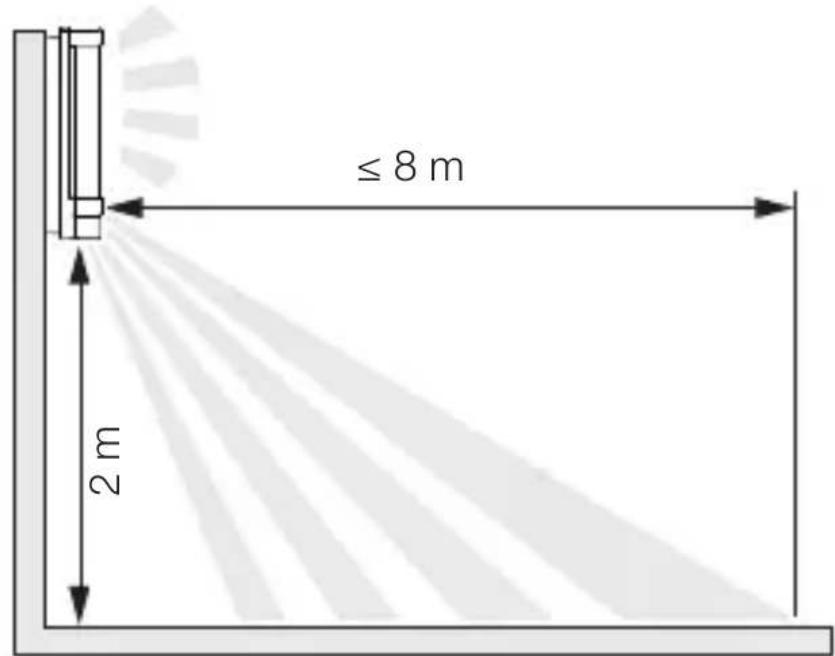

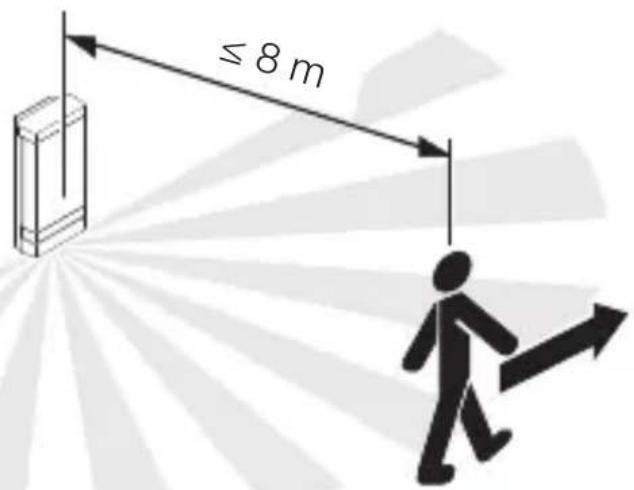

Raggio d'azione lampade L 270 Digi SC e L 271 Digi SC

5.1

IT

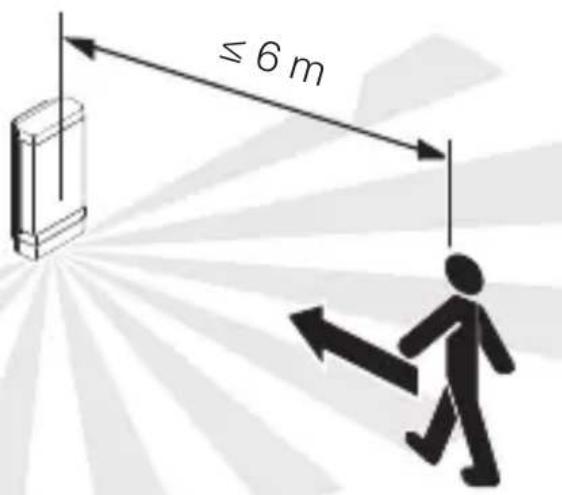

Rilevamento del movimento tangenziale rispetto alla direzione di marcia lampade L 270 Digi SC e L 271 Digi SC

5.2

Rilevamento del movimento radiale rispetto alla direzione di marcia lampade L 270 Digi SC e L 271 Digi SC

5.3

Fasi di montaggio

5.4

• Accertarsi che la tensione di alimentazione di rete sia disattivata.

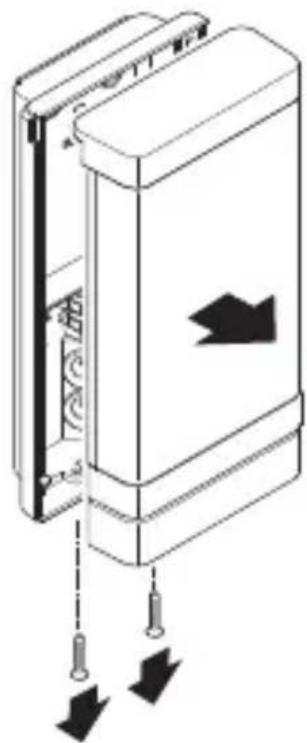

• Svitare la copertura LED dal supporto per montaggio a muro.

5.5

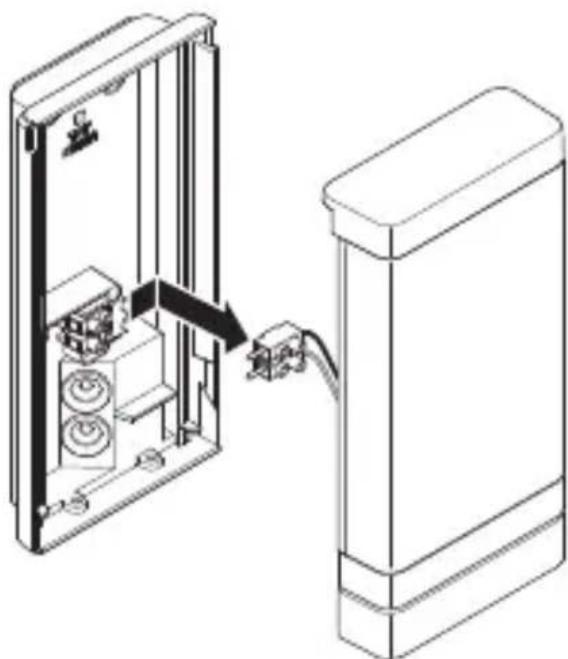

• Staccare il connettore.

5.6

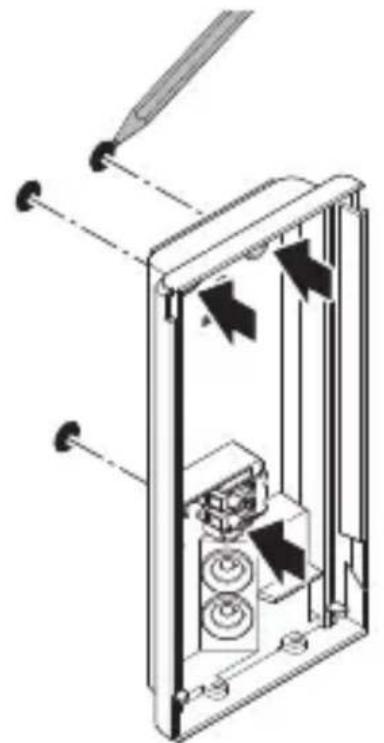

• Segnare i fori.

5.7

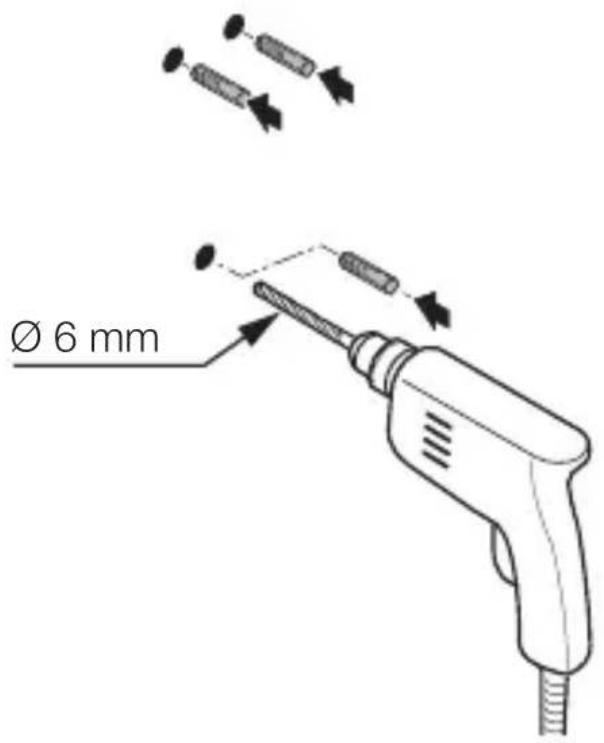

• Effettuare i fori (Ø 6 mm) e insere i tasselli.

5.8

IT

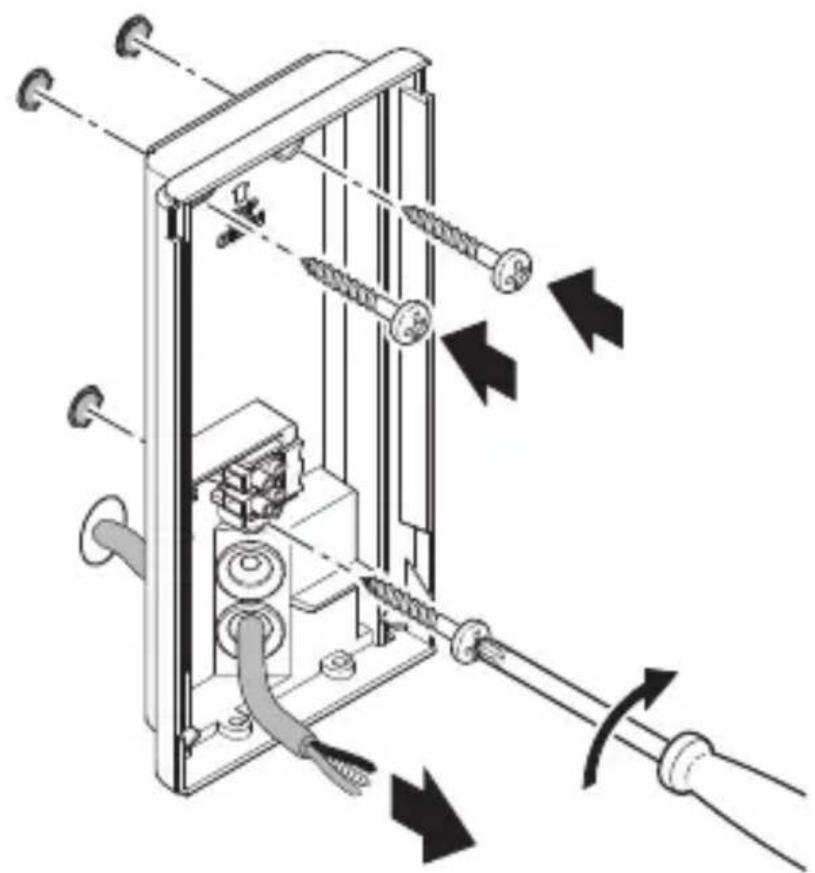

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete
• In caso di linea di alimentazione incassata, avvitare il supporto per montaggio a muro alla distanziatori.

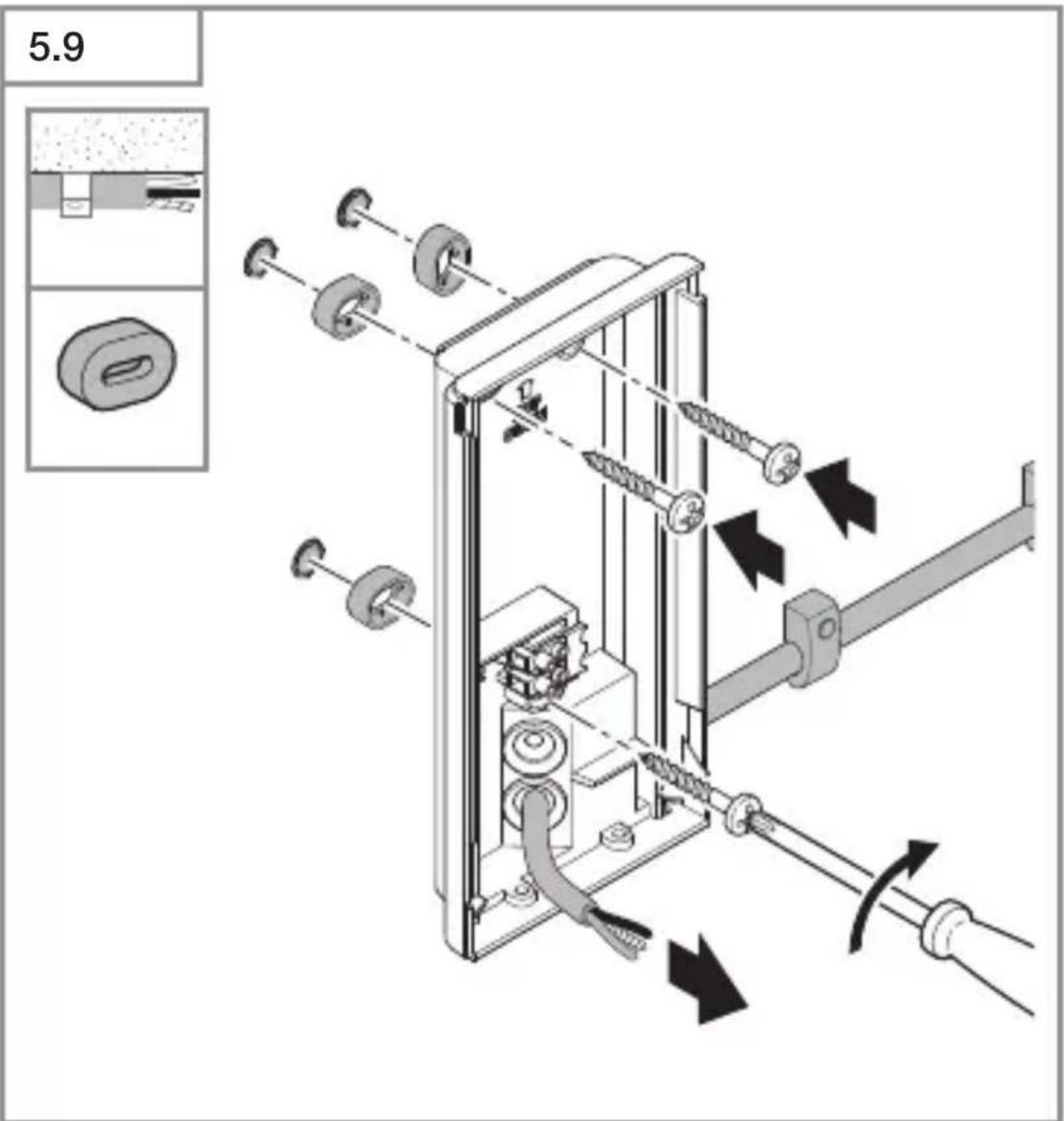

• Perforare il tappo di tenuta per far passare la linea di alimentazione della rete
• In caso di linea di alimentazione in superficie, avvitare il supporto per montaggio a muro con distanziatori.

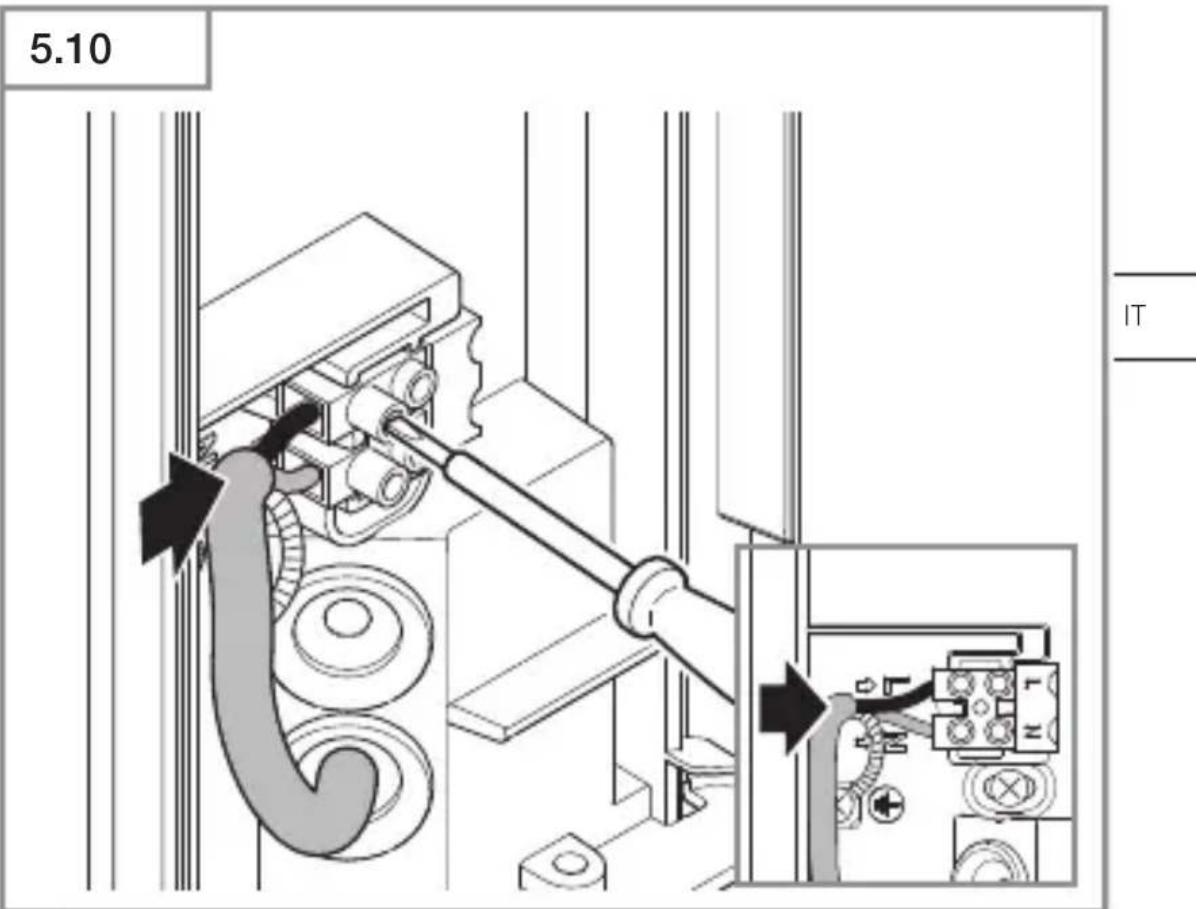

• Allacciare il cavo di rete secondo quando indicate nello schema elettrico.

"4. Allacciamento elettrico"

Lampada L 270 Digi SC

5.11

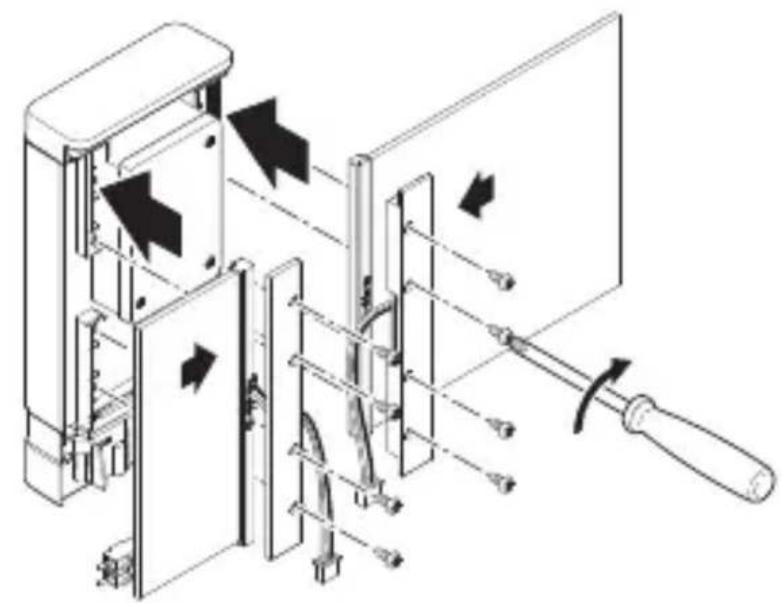

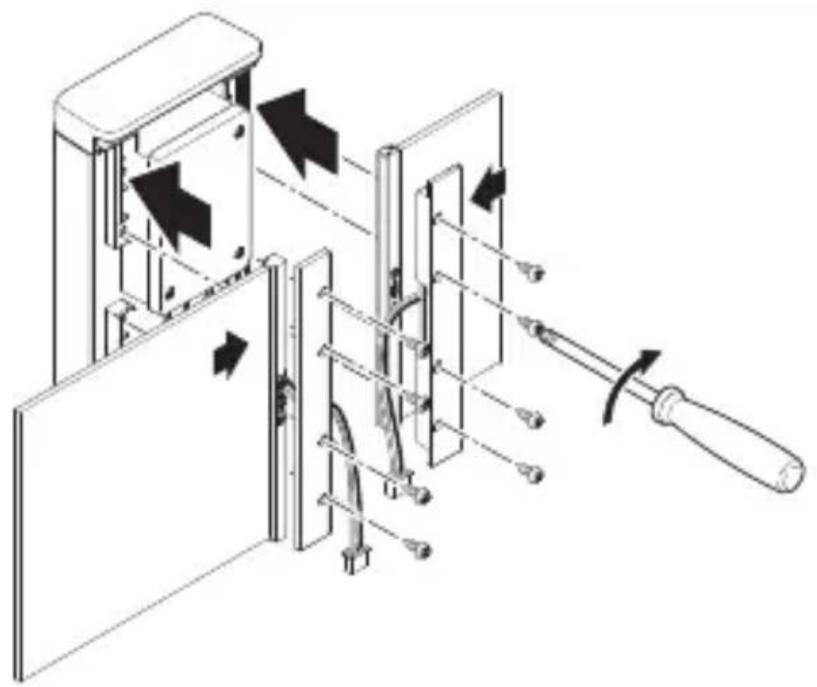

• Inserire i pannelli nelle chassis. Avvitare bene i reggi-pannelli.

-Il pannello grande e quello piccolo possono essere di volta inolta avvitati alternatamente su entrambi i lati.
- I pannelli sono intercambiabili.

Lampada L 270 Digi SC

5.12

IT

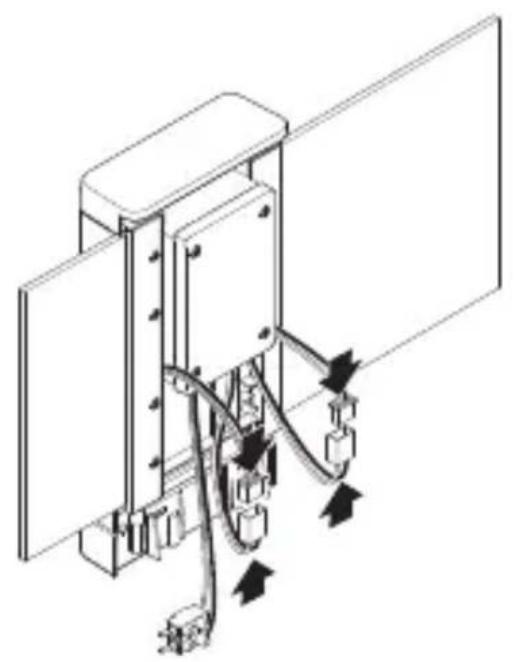

• Unire il connettore per pannelli con numero civico.

5.13

• Infilare il morsetto di allacciamento.

5.14

• Avvitare la copertura LED sul supporto per montaggio a muro.

5.15

• Attivare l'alimentazione della rete elettrica.

Lampada L 270 Digi SC

5.16

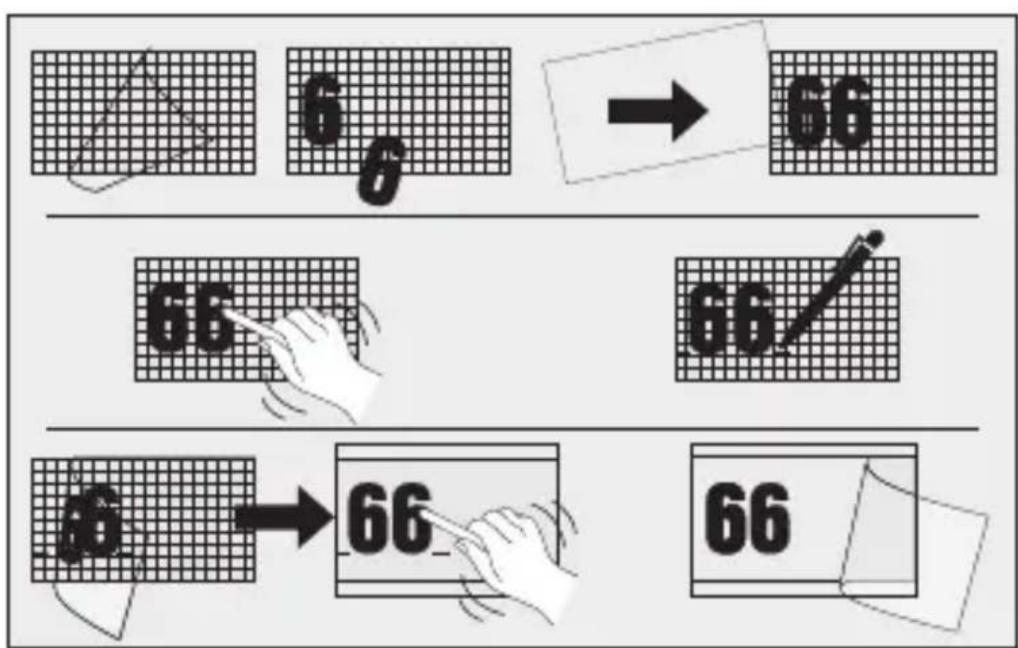

Applicare i numeri civici presi dal relativo foglio.
- Effettuare le dovute impostazioni.

"6. Funzionamento"

6. Funzionamento

Lampade L 270 Digi SC e L 271 Digi SC

Impostazioni di fabbrica (condizioni alla segna)

• Regolazione del raggio d'azione: max.
• Regolazione del periodo di accensione luce principale: 10 sec
• Regolazione del periodo di accensione luce notturna: 1 min
• Regolazione crepuscolare: 2.000 Lux
• Livello di dimmerazione luce notturna: 50 %

Impostazioni di fabbrica

• Regolazione del raggio d'azione: 8 m
• Tempo di accensione luce principale: 3 min
• Tempo di accensione luce notturna: 5 min
• Regolazione crepuscolare: 500 Lux
• Livello di dimmerazione luce notturna: 10 %
• Luce di effetto: ON

Steinel Connect App

Per la configurazione dell'apparecchio con smartphone o tablet dovete scaricare la app STEINEL Connect dal Vostro AppStore. A tale scopo è necessario uno smartphone o tablet abilitato Bluetooth.

Android iOS

Funzioni, impostabili tramite la app Steinel Connect.

• Regolazione del periodo di accensione 5 sec - 60 min
• Regolazione crepuscolare 2 - 2.000 Lux
• Apprendimento Lux
• Luce notturna
• Luce principale
• Funzione di accensione graduale della luce
• Apprendimento ora
• Regolazione del raggio d'azione
• Collegamento Bluetooth

Regolazione del periodo di accensione

Il tempo di accensione può essere regolato in continuo tra ca. 5 secondi e un massimo di 60 minuti. Ad agli nuovo rilevamento di movimento la luce si accende nuovamente.

Quando si imposta il Campo di rilevamento e si esegue il test di funzionamento, è consigliabile impostare il tempo minimo.

Regolazione crepuscolare

La soglia d'intervento (luce crepuscolare) può essere impostata in continuo tra ca. 2 e 2.000 Lux.

Nella regolazione del Campo di rilevamento e per il test di funzionamento a luce diurna deve essere impostato il funzionamento con luce diurna.

Luce notturna

La luminosità della luce di base può essere impostata tra il 10% e il 100% .

La luce notturna può essere impostata in funzione del tempo o della luminosità.

In caso di movimento all'interno del Campo di rilevamento la luce (per il periodo impostato) passa al massimo flusso luminoso utile (100%). Dop o di che la lampada passa alla luce notturna.

Luce principale

La luminosità della luce principale può essere impostata tra il 10% e il 100% .

Funzione di accensione graduale della luce

All'accensione la luminosità viene alzata gradualmente al 100% (fade in).

Allo spegnimento la luminosità viene abbassata gradualmente allo 0% (fade out).

I tempi di fade in e fade out possono essere scelti a piacere.

Funzionamento a luce continua

I parametri della luce continua possono essere impostati tramite la app Steinel Connect.

Nella nuova app è possibile impostare la luce continua a piacere fino a una determinata ora (apprendimento ora).

L'interruttore a sensore corrisponde al Bluetooth Mesh Standard. Esso può essere collegato con tutti i prodotti conformi al Bluetooth Mesh Standard.

La configurazione dell'interruttore a sensore avviene tramite la app Steinel Connect. Al primo collegamento tra l'interruttore a sensore e la app Steinel Connect vengono memorizzate sullo smartphone o il tablet relative chiavi di rete. La chiave consente di escludere un accesso al sensore da parte di persona non autorizzate.

Per l'accessotramite unalto smartphone o tablet occorre che la chiave di rete venga condivisa.

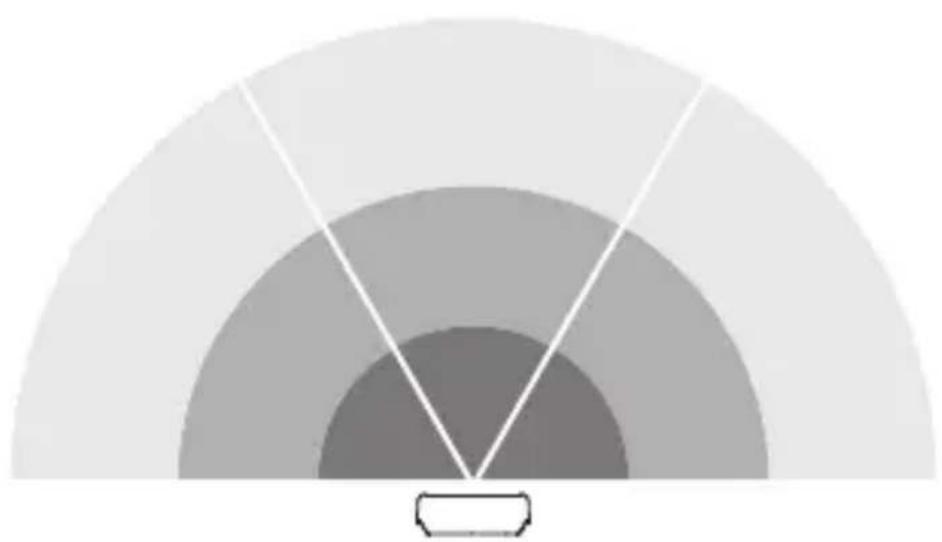

Impostazione del Campo di rilevamento

6.1

IT

Il Campo di rilevamento del sensore è suddiviso in tre zone:

• Ciacuna delle tre zone più essere attivata o disattivata singularmente.
• Per ciascuna delle tre zone il raggio d'azione cui sono essere impostato singularmente.

Avverenza: nell'impostazione del Campo di rilevamento si consiglia:

• di scegliere il tempo più breve.
• di impostare la modalità a luce diurna.

7. Manutenzione e cura

L'apparecchio non necessita di manutenzione.

Pericolo legato alla presenza di corrente elettrica!

Il contatto di parti conduttive con acqua può provocare una scossa elettrica, usioni o addirittura la morte.

• Pulire l'apparecchio solo quando è asciutto.

Pericolo di danni a cose!

Detergenti sbagliati potrebbero danneggiare l'apparecchio.

• Pulire l'apparecchio con un panno leggermente inumidito, alla detersivi.

Solo L270:

• Eliminare lo sporco dai pannelli con un panno morbido e un detergente per vetri.

Importante: l'alimentatore non è sostituibile.

8. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettare gli apparecchi elettrici nei rifiuti domestici!

Solo per paesi UE:

conformmente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH,
Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz,
Germany

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produtto re di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile. essere riconducibili a un difetto di materiale o un erro di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuite, la sostituzione gratuite (all'occorrezza con un modello successivo equivalente o di migliorare qualità) o l'emissione di unanota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquirestato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire alla data di acquisto del prodotto.

Noi assumiamo iosti di trasporto ma non i rischi legati al trasporto della mercce che ci viene restituita.

Diritti per vizi previsti alla legge, Gratisita

Le prestazioni qui descripte valgono in aggiunta ai diritti alla garanzia previsti nella legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti nella legge in caso di vizi è gratuite.

Esclusioni alla garanzia

Sono espressamente esclude dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad alla ragione naturale o in caso di vizi del prodotto STEINEL che sono da riconduire a logorio dovuto all'uso o ad alla ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da riconduurre all'impiego di accessori, complementi o peszi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuali in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installatione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fatturaindicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a moi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consiglio pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dati tecnici

• Dimensioni (A x L x P): L 270 SC: 235 × 366 × 65 mm
  L 271 SC / L 271 C: 235 × 116 × 65 mm
• Tensione di rete: 220 - 240 ~V, 50 / 60 ~Hz
• Potenza assorbita (P_{on</sub}): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W}
• Flusso luminoso (360°): L 270 SC: 637 lm
  L 271 SC / L 271 C: 566 lm
• Efficienza: L 270 SC: 82 lm/W
  L 271 SC / L 271 C: 85 lm/W
• Standby sensore (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Standby rete (P_net) : 0,50 W
• Temperatura del colore: 3.000 K (bianco caldo)
  -Indice di resa cromatica: R_a = 82
  Durata utile media misurata:

L70B50 a 25 °C: > 60.000 ore

• Consistenza del colore SDCM:

Valore iniziale: 3

• Distribuzione dell'intensità luminosa :

• Luce notturna: regolabile tra il 10 e il 100 %
• Luce principale: regolabile tra il 10 e il 100%
• Raggio d'azione del rilevamento: max. 8 m in senso tangenziale
  Angolo di rilevamento: 180^
• Regolazione del periodo di accensione*: 5 s - 60 min
• Regolazione crepuscolare*: 2-2.000 Lux
• Regolazione del raggio d'azione*: 1-8 m
• Grado di protezione: IP 44
• Classe di protezione: //
• Resistenzaagli urti: IK 03
• Temperatura ambiente: -10- +40 °C

• Classe di efficienza energetica:\ quello prodotto contiene una sorgente luminosa che corrisponde alla classe di efficienza energetica "E".

• Per C: solo in combinazione con un prodotto a sensore.

11. Eliminazione dei guasti

Apparecchioenza tensione.

• Il fusabile non è acceso o è difettoso.

• Accendere il fusibile.

• Sostituire il fusabile difettoso.

• Linea interrotta.

• Controllare il cavo con un indicatore di tensione.
• Corto circuito nel cavo di collegamento alla rete.
• Controllare gli allacciamenti.
• Eventuale interrottore di rete spento.
• Accendere l'interruttore di rete.

L'apparecchio non si accende.

• La regolazione crepuscolare scelta è errata.
• Reimpostare la regolazione di luce crepuscolare.
• Interruttore di rete spento.

• Attivare l'interruttore di rete.

• Il fusibile non è acceso o è difettoso.

• Accendere il fusibile.

• Sostituire il fusabile difettoso.

• Il rilevamento di movimenti molto rapidi viene soppesso ai fini di ridurre al massimo i guasti, oppure il Campo di rilevamento impostato è troppo ridotto o non corretto.

• Controllare o regolare il Campo di rilevamento.

• Sorgente luminosa guasta.
• La sorgente luminosa non è sostituibile. Sostituire completamente l'apparecchio.

L'apparecchio non si spegne.

• Movimento continuo nel Campo di rilevamento.

• Controllare il Campo di rilevamento.

• In caso di necessità limitare o modificare il Campo di rilevamento.

L'apparecchio si accende a sproposito.

• L'apparecchio non è fissato in modo tale che non si muova.
  Montare l'involucro in modo che sia ben fisso.
• Il movimento si è verificato, ma non è stato riconosciuto dall'osservatore (movimento di vegetazione riscaldata, o movimento di un corpo di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)
• Controllare il Campo.
• In caso di necessità limitare o modificare il Campo di rilevamento.

ES

Índice

-Rozlozeni svitivosti:
