NAVODILA ZA UPORABO L 270 Digi SC STEINEL

1. O tem dokumentu 622
2. Splošna varnostna navodila 622
   3.Opis naprave 623
3. Elektricni priključek 632
4. Montaža 633
5. Delovanje 645
6. Vzdrževanje in nega 649
7. Odstranjevanje 650
8. Garancija proizvajalca 651
9. Tehnicni podatki 652
10. Odprava motenj 653

1. O tem dokumentu

• Zašciteno z avtorskimi pravicami. Ponatis v celoti ali podelih je dovoljen le z našim soglasjem.
• Spremembe zaradi tehničega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo pred nevarnostmi zaradi elektrike!

Opozorilo pred nevarnostmi zaradi vode!

2. Splošna varnostna navodila

Če ne upostevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogočenevarnosti. Neuostoševanje lahko ima za posledico smrt ali težje poskodbe.

Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mesti.

Ravnanje z elektricnim tokom lahko povzroci nevarne situacione. Dotikanje delov pod napetostjo lahko povzroci elektricni udar, opekline ali smrt.
- Dela na omrežni napetosti lahko izvaja le usposobljeno tehnicno osebje.
- Upostevajte lokalne predpise za instalacijo in priključitev (npr. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Uporabljajeismo originalne nadomestndele.
- Popravila naj izvajajo le strokovne delavnice.

3. Opis naprave

Namenska uporaba Svetilka L 270 Digi SC

• LED-svetilka z infrardečim senzorjem gibanja in izmenjajočo, osvetljeno plošćo za hišno številko.
• Za stensko montažo za zunanjost.
• Svetilke je mogość povezati v omreźje prek Bluetooth-Mesh-standarda.
• Upravljanje z aplikacijo Steinel Connect.

Namenska uporaba Svetilka L 271 Digi SC

• LED-svetilka z infrardečim senzorjem gibanja.
• Za stensko montažo za zunanjost.
• Svetilke je mogoće povezati v omrežje prek Bluetooth-Mesh-standarda.
• Upravljanje z aplikacijo Steinel Connect.

Namenska uporaba Svetilka L 271 Digi C

• LED-svetilka
• Za stensko montažo za zunanjost.
• Svetilke je mogoće povezati v omrežje prek Bluetooth-Mesh-standarda.
• Upravljanje z aplikacijo Steinel Connect.

Princip delovanja senzorja gibanja

Princip delovanja se nanaša na različico senzorja (SC) ali ročno različico (C) v kombinaciji s senzorskim izdelkom Bluetooth.

• Infrardeči senzor zaznava toplotno sevanje premikajocih se teles (ljudi,Živali itd.).Toplotno sevanje se elektransko pretvori in takso samodejno vklopi napravo.
• Najbolj varno zajetje premikanja dobimo pri montaži na strani glide na smer premikanja.
• Doseg zajetja premikanja je omejen, kadar se senzorju približujete negosredno.
• Ovire (npr. drevesa, zidovi ali steklene šipe) lahko omeji-jo ali onemogočijo zajemanje premikanja.
• Nenadnih temperaturnih spremb zaradi vremenskih vplivov toplotni viri ne razlikujejo.

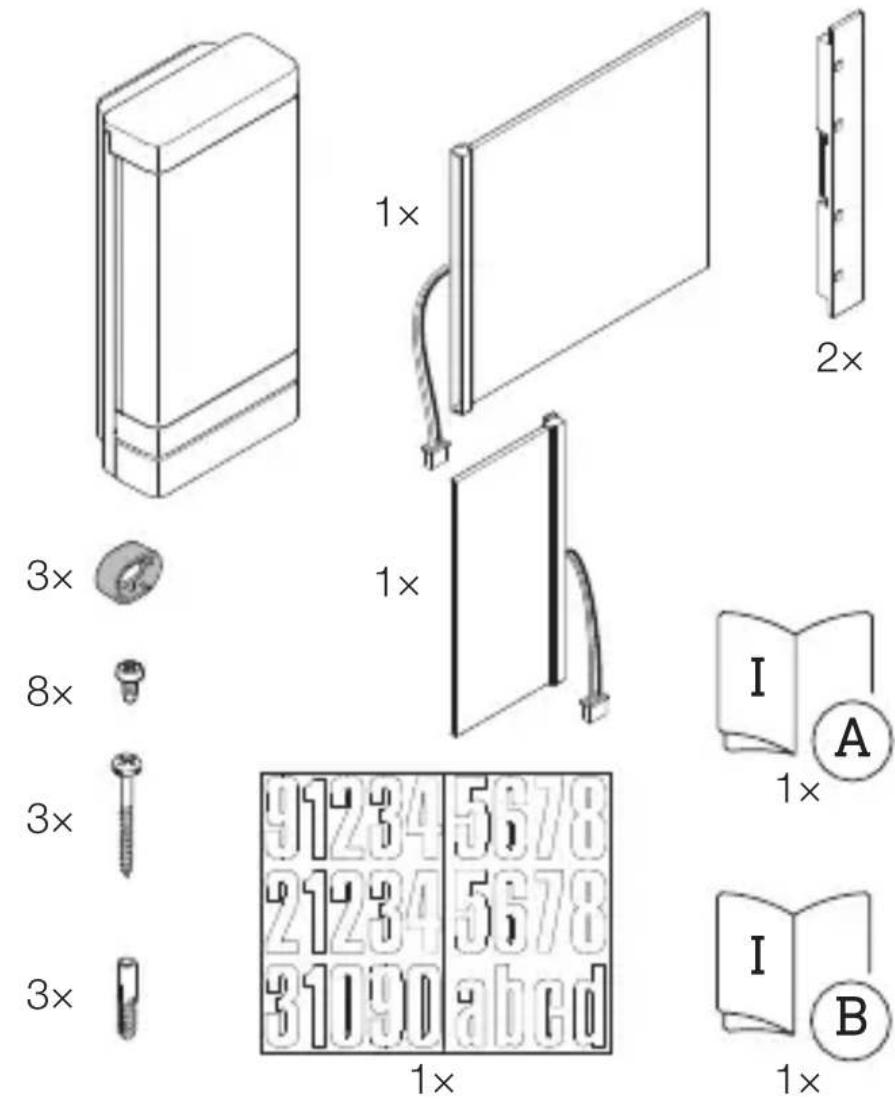

Obseg dobave svetilke L 270 Digi SC

3.1

• 1 LED-svetilka z infrardečim senzorjem gibanja
• 1 Osvetljena velika plošča
• 1 Osvetljena majhma plošča
  -2Drzala za plošće
• 3 Distančniki
• 8 Vijakov za montažo plošće
• 3 Vijaki za montaço svetilke
  -3Vložki
• 1 Lok za hišno številko
• 1 Varnostni list (A)
• 1 Hiter zagon (B)

Obseg dobave svetilke L 271 Digi SC

3.2

3 ×

3x

3 ×

1x

1x

• 1 LED-svetilka z infrardečim senzorjem gibanja
  -3Distancniki
  -3Vijaki
  -3Vložki
• 1 Varnostni list (A)
• 1 Hiter zagon (B)

Obseg dobave svetilke L 271 Digi C

3.3

3 ×

3x

3 ×

1x

1x

• 1LED-svetilka
  -3Distancniki
  -3Vijaki
  -3Vložki
• 1 Varnostni list (A)
• 1 Hiter zagon (B)

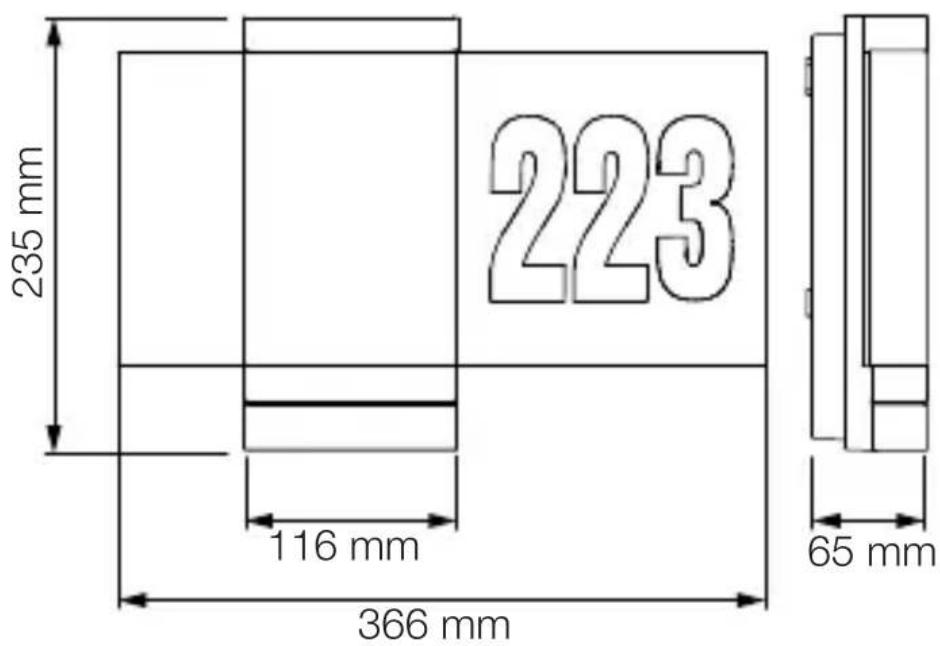

Mere izdelka Svetilka L 270 Digi SC

3.4

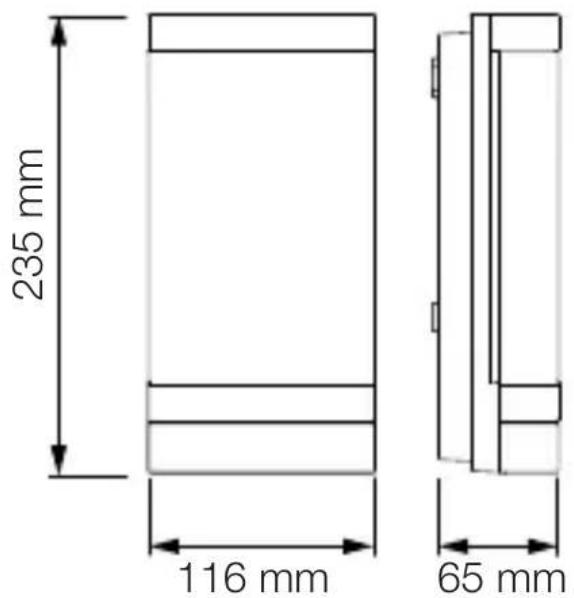

Mere izdelka Svetilki L 271 Digi SC in L 271 Digi C

3.5

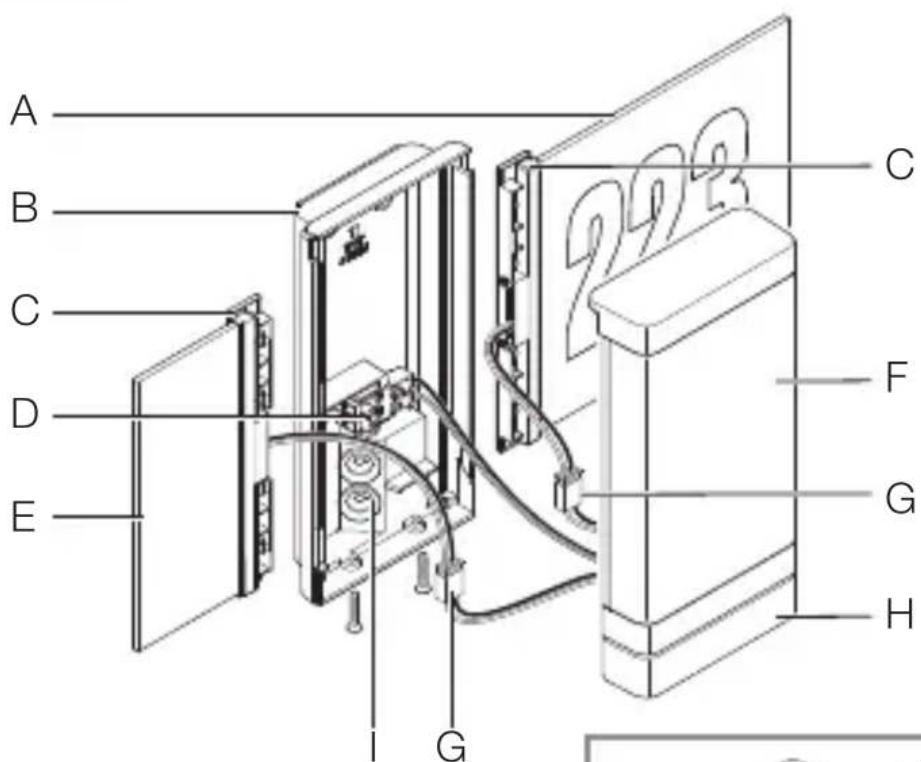

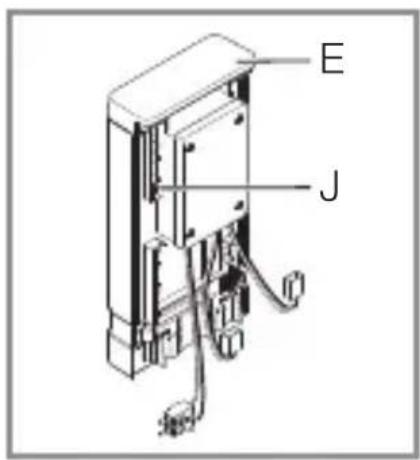

Pregled naprav Svetilka L 270 Digi SC

3.6

A Osvetljena plošča za hišno stevilko
B Zidno držalo
C Držalo za plošco
D Priključna sponka
E Osvetljena plošča
F LED-pokrov
G Povezovalni vtic
H Senzorska enota

Tesnilni cepek

J Ohišje (vPokrovu LED)

SI

Pregled naprav Svetilka L 271 Digi SC in L 271 Digi C

3.7

A Zidno držalo
B Priključna sponka
C LED-pokrov
D Tesnilni Čepek
E Senzorska enota (samo SC)

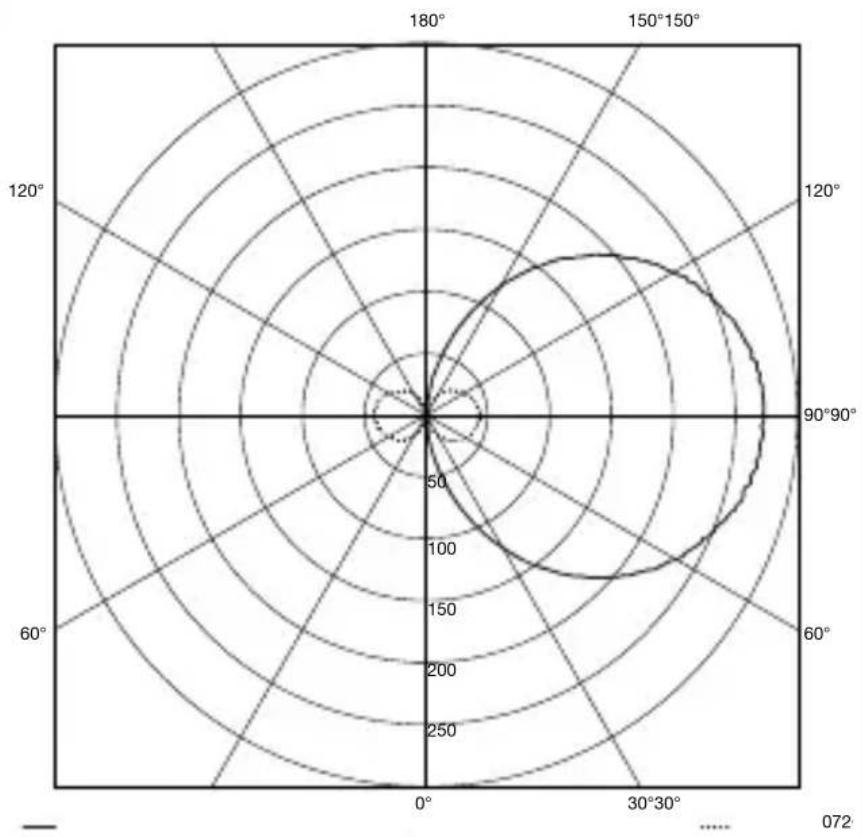

Krivulja porazdelitve svetlobe

3.8

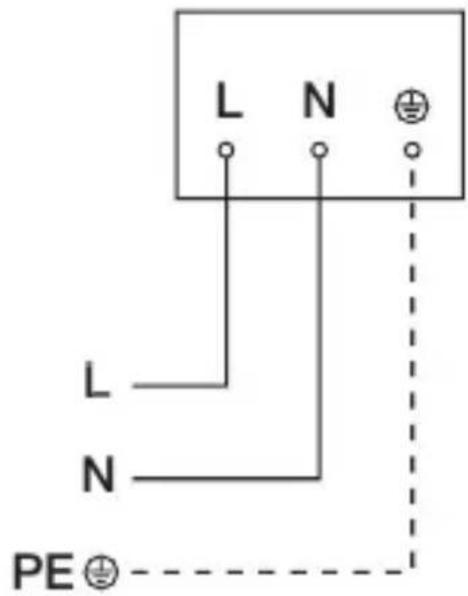

Stikalni načrt svetilk

4.1

Elektricna napeljava je sestavljena iz 3-žilnega kabla:

L = Faza (praviloma Črna, rjava ali siva)

N = Nevtralni vodnik (največkrat moder)

PE = Varnostni vodnik (zeleno-rumen)

Napravo je mogoće prikljuciti tudi elektricno na omrežno stikalo, ce se zagotovi, da je omrežno stikalo stalno vključeno.

Dotikanje delov pod napetostjo lahko povzroci elektrichni udar, opekline ali smrt.

• Izklopite tok in prekinite dovajanje napetosti.
• S faznim preizkuševalcem preverite, da ni napetosti.
• Poskrbite, da ostane dovajanje napetosti prekinjeno.

Nevarnost gmotne škode!

Pri zamenjavi priključnih napeljav lahko pride do katkega stika.

• Identificirajte priključne napeljave.
• Priključne napeljave pravilno zvežite.

Priprave za montažo

• Preverite vse sklope, ali so morda poskodovani.
  Poskodovanega izdelka ne uporabljaite.
• Izberite primerno mesto montaže.

-Upostevajte doseg.
-Upostevajte doseg zaznavanja gibanja (samo SC).
-Stabilna montaža.
-V območju zaznavanja ni ovir (samo SC).
-Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
-Ne montirajte na lahko vnetljive povrsine.
-Ne usmerjaje pogleda v svetlobni vir iz kratke razdalie (< 30 cm).
- Ohranjaje oddaljenost vsaj 50 cm od drugih LEDsyvetilk.

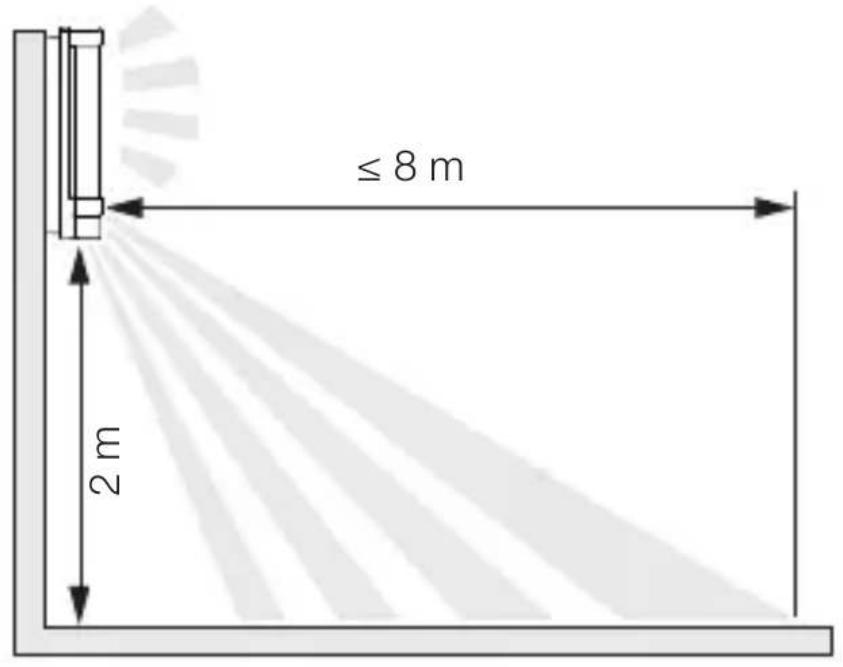

Doseg svetilk L 270 Digi SC in L 271 Digi SC

5.1

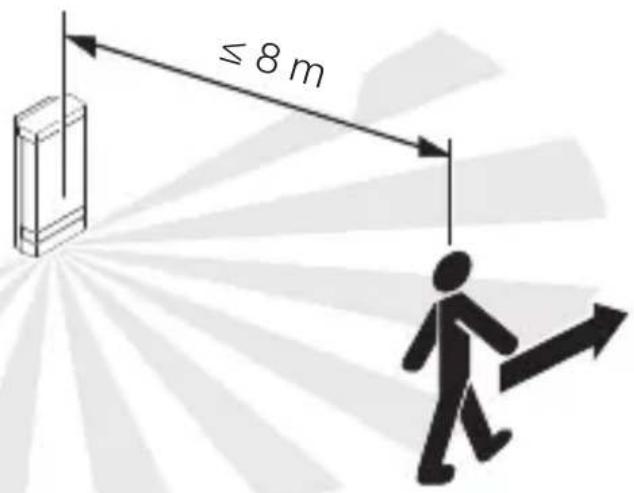

Zajetje gibanja stransko glede na premikanje

Svetilki L 270 Digi SC in L 271 Digi SC

5.2

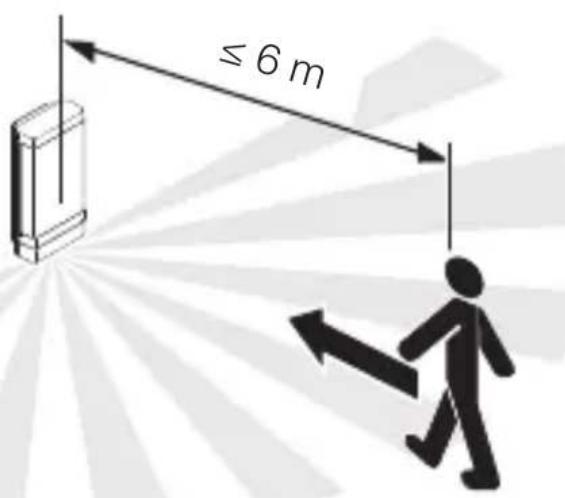

Zajetje gibanja v smeri premikanja

Svetilki L 270 Digi SC in L 271 Digi SC

5.3

SI

Navodila za montažo

5.4

• Preverite, ali je dovod napetosti izklopljen.

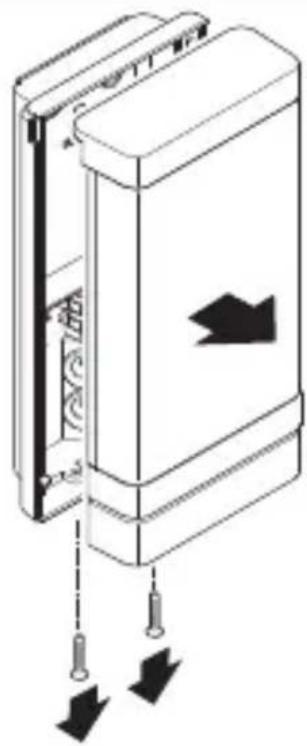

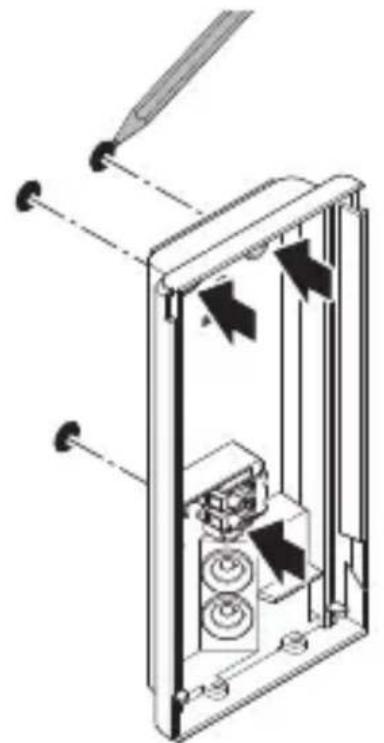

• LED-pokrov odvijačite s stenskega držala.

5.5

• Povezovalni vtic odklopite.

5.6

Zarisite luknje za vrtanje.

5.7

• Izvirtaje luknje (Ø 6 mm) in vstavite vložke.

5.8

• Skozi izvirtine potisnite tesnilne zamaške za omrežno napeljavo.

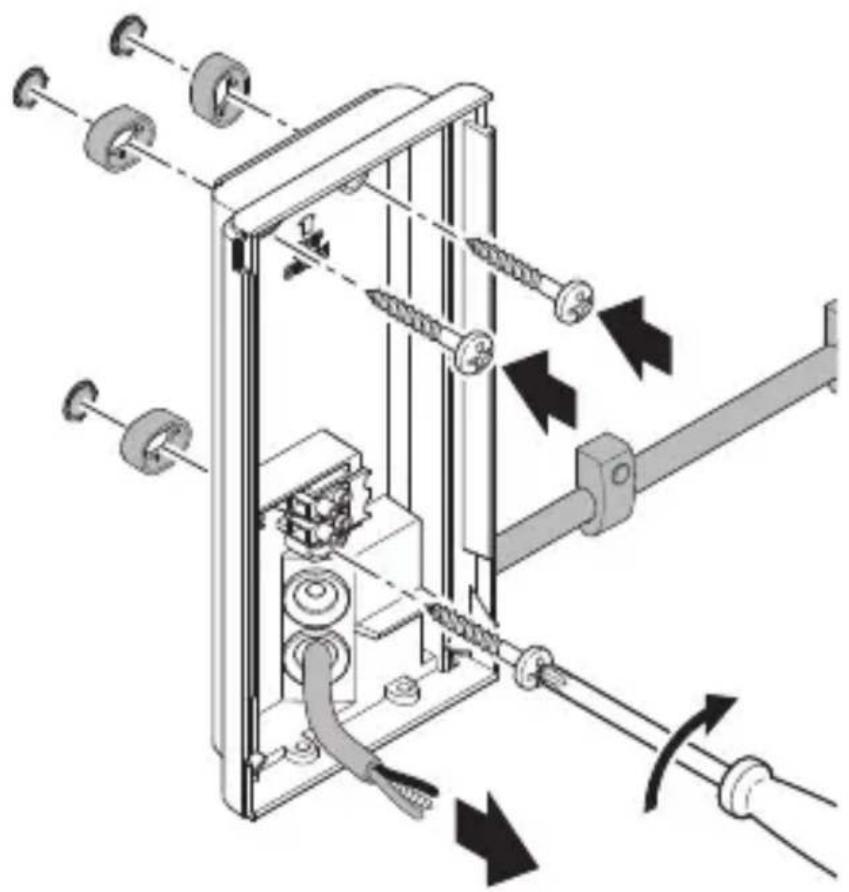

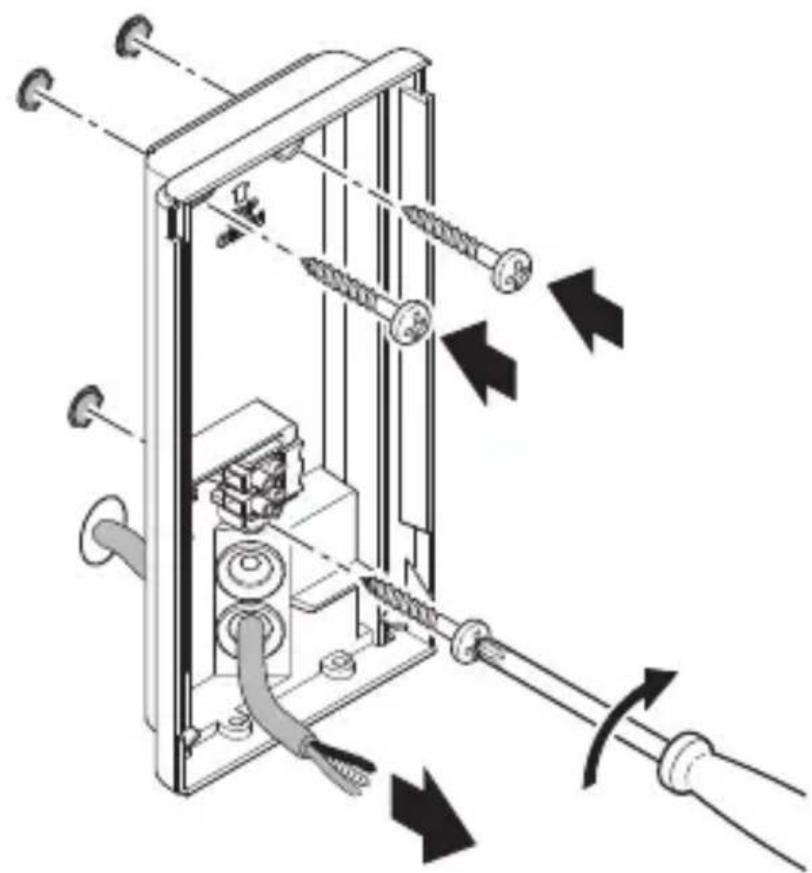

  Stensko držalo trdno privijačite pri podometni napeljavi brez distančnikov.

5.9

• Skozi izvirtine potisnite tesnilne zamaške za omrežno napeljavo.
• Stensko držalo trdno privijačite pri nadometni napeljavi z distancniki.

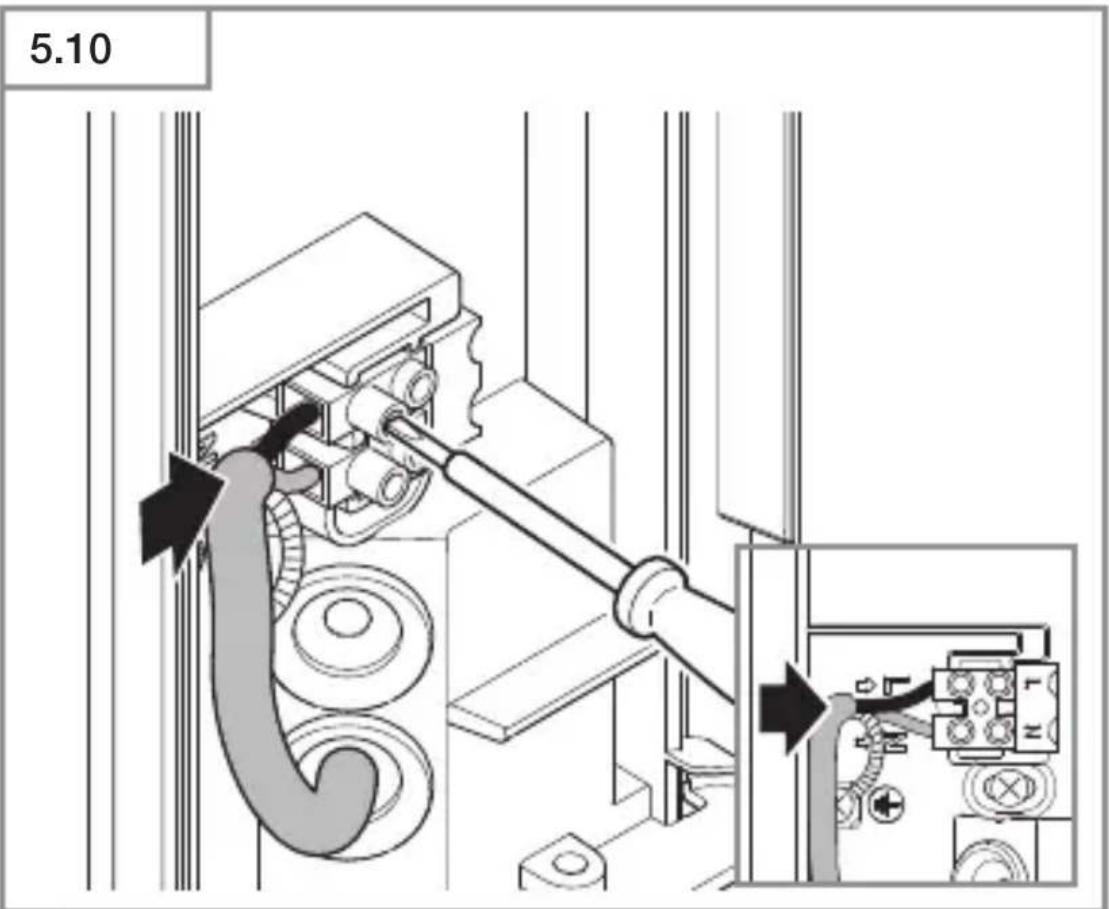

• Elektricno napeljavo priključite v skladu s stikalnim načrtom. →»4. Elektricni priključek«

Svetilka L 270 Digi SC

5.11

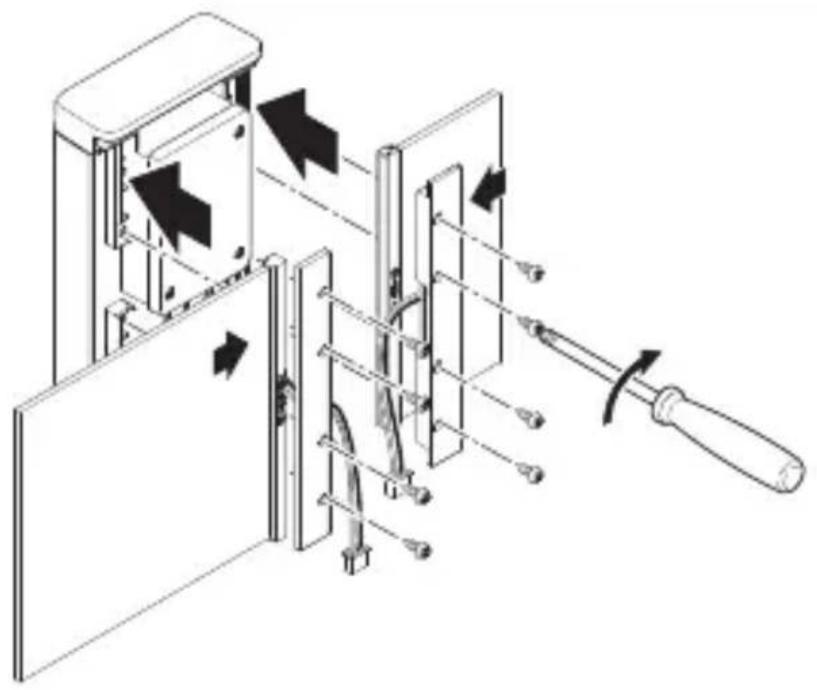

• Plošće vstavite v ohišje. Držala plošć trdno privijte. -Veliko in majhno plošć lohko vsako posebej altenativno privijačite na obeh straneh. -Plošć lohko zamenjate.

Svetilka L 270 Digi SC

5.12

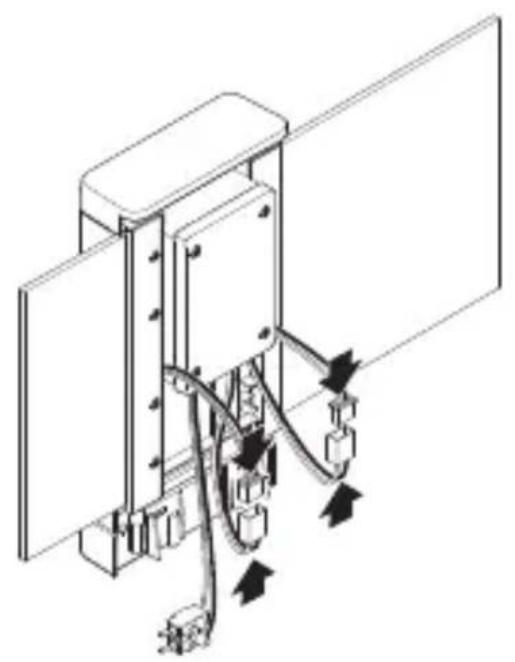

• Povezovalni vtič za plošci za hišno številko vtaknite skupaj.

5.13

• Hišno stevilko nalepite na lok za hišno stevilko.
• Izvedite nastavitve.

→>6. Delovanje<

6. Delovanje

Svetilki L 270 Digi SC in L 271 Digi SC

Tovarniške nastavitve (dobavno stanje)

• Nastavitev dosega: maks.
• Nastavitev Časa, glavna luc: 10 sek.
• Nastavitev Časa, osnovna luc: 1 min.
• Nastavitev zatemnitve 2.000 luksov
• Osnovna luč, nivo zatemnitve: 50 %

Tovarniške nastavitve

• Nastavljanje dosega: 8 m
• Glavna luč - Čas naknadega teka: 3 min.
• Osnovna luc - cas naknadega teka: 5 min.
• Nastavitev zatemnitve 500 luksov
• Osnovna luc, nivo zatemnitve: 10 %
  -Efektna osvetlitev:VKLOPLJENA

Aplikacija Steinel Connect

Za konfiguracio naprave s pametnim Telefonom ali tablicomorate s svojega AppStore sneti aplikacijo STEINEL Connect. Potreben je za Bluetoothprimeren pametni Telefon ali tablicni računalnik.

Android iOS

Funkcije, nastavljive v aplikaciji Steinel Connect:

• Nastavitevčasa 5 s - 60 min
• Nastavitev zatemnitve 2 - 2.000 luksa
• Lux-Teach
• Osnovna osvetlitev
• Glavna luč
• Funkcija mehkega vklopa luči
• Čas učenja
• Nastavitev dosega
• Povezava v Bluetooth omrežje

Nastavitev Časa

Zakasnitev izklopa lahko nastavite brezstopenjsko od pribl. 5 sekund do največ 60 minut Vsako zajeto premikanje znova vklopi luč.

Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča majkrajša nastavitev šasa.

Nastavitev zatemnitve

Prag izkrmiljenja (zatemnitev) lahko brezstopenjsko nastavite od pribl. 2 do 2.000 luksov.

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti nastavljeno svetenje ob dnevni svetlobi.

Osnovna osvetlitev

Svetlost osnovne luči lahko nastavite na od 10 do 100% . Osnovno osvetlitev lahko nastavite odvisno odČasa in svetlosti.

V primeru premikanja v območju zaznavanja se svetilka (za nastavljen šas) preklopi na maksimalno zmogljivost (100 %) svetenja. Nato se luč ponovno preklopi na osnoveno osvetlitev.

Glavna luc

Svetlost glavne luči lahko nastavite na od 10 do 100 %.

Funkcija mehkega vklopa luči:

Ob vklopu se svetlost stalno povečuje do 100 % (fade in).

Ob izklopu se svetlost nenehno znižuje do 0 % (fade out).

Casa Fade-in- in fade-out lahko izberete.

Stalna osvetlitev

Parametre stalega svetenja lahko nastavite z aplikacimiento Steinel Connect.

V novi aplikaciji lahko stalno svetenje nastavite poljubno do dolocene ureČas učenja.

Povezava v Bluetooth omrežje (Bluetooth-Connect-Mesh)

Senzorsko stikalo ustreza standardu Bluetooth-Mesh.

Povezati ga je mogoče z vsemi izdelki, ki so v skladu s standardom Bluetooth-Mesh.

Konfiguracijsenszorskega stikala poteka prek aplicacije Steinel Connect.Ob prvi povezavi senszorskega stikala in aplicacije Steinel Connect App se na pametnem Telefonu ali tablici shranijo ustrezni omrežji kljuci. Ključ prepreci nedovoljeno dostopanje do senzorja.

Za dostop prek drugega pametnega Telefona ali tablice je treba dodeliti omrežni ključ.

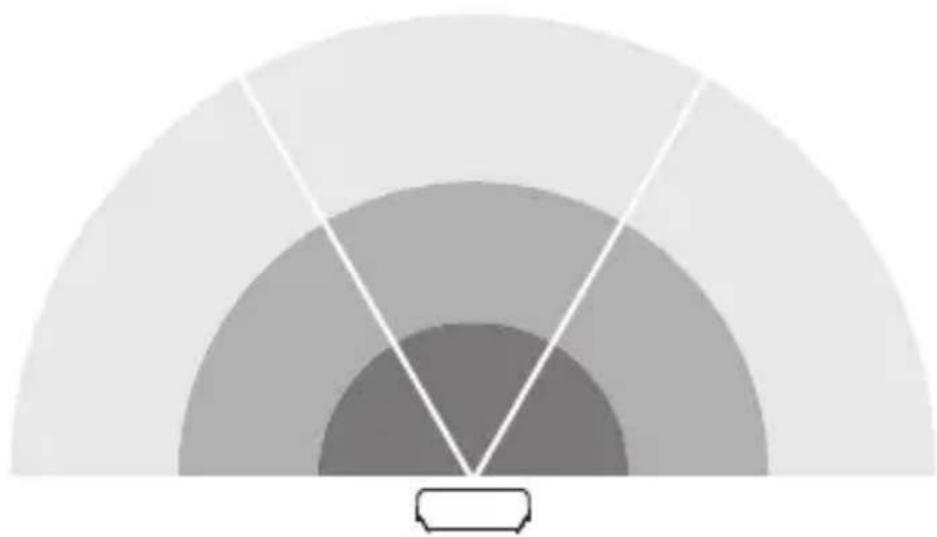

Nastavitev območja zaznavanja

6.1

Območje zaznavanja senzorja je razdeljeno na tri področja:

• Vsako od treh področij je mogoće posamično vklopiti ali izklopiti.
• Za vsakega od treh področij je mogoće posamično nastaviti doseg.

Napotec: Pri nastavljanju območja zajemanja je priporočeno izbrati majkrajši Čas.

• Izberite najkrajsi Čas.
• Izberite delovanje ob dnevni svetlobi.

7. Vzdrževanje in nega

Naprave ni treba vzdhrževati.

Nevarnost zaradi elektricnegatoka!

Stik vode z deli pod napetostjo lahko povzroci elektrichi udar, opekline ali smrt.

• Napravo Čistite le, ko je suha.

Nevarnost gmotne škode!

Napačno Čistilo lahko poškoduje napravo.
- Napravo Čistite z nekoliko navlaženo krpo brez Čistila.

Samo L270:

• Z mehko krpo in Čistilom za steklo obrišite morebitno umazanijo na ploščah.

Pomembno: Krmilna naprava ni zamenljiva.

8. Odstranjevanje

Elektricne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Elektricnih aparatov ne odstranjujtes hišnimi opadki!

Samo za države šlanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektricnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektricne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

9. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija

Ta izdelek podjetja STEINEL je bil izdelan z velikoskrbnostjo, preverjen glede delovanja in varnosti poveljavnih predpisih ter koncno podvrzen nakljuci kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poskodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prislo zaradi nepravilne uporabe ali vzdrlževanja. Nadaljnje poskodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice izvaja popravila naš servisni obrat. Prosimo, da izdelek pošljete dobro zapakiran na naslov servisne službe.

10. Tehnični podatki

• Mere (v x š x g): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm
• Omrežna napetost: 220-240 V, 50/60 Hz
• Poraba energije (P_on) : L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
• Svetlobni tok (360°): L 270 SC: 637 lm
  L 271 SC / L 271 C: 566 lm
• Učinkovitost: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W
• Stanje pripravljenosti senzorja (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Stanje pripravljenosti omrežja (P_net) : 0,50 W
• Temperatura barve: 3.000 kelvinov (topla bela)
  -Indeks barvne reproduccije: R_a = 82
• Srednja izmerjenaŽivljenjska doba: L70B50 pri 25 °C: > 60.000 ur.
• Barvna konsistenza SDCM: začetna vrednost: 3
  Razdelitev jakosti svetlobe:

• Osnovna osvetlitev: nastavljiva na 10-100 %
• Glavna luč: nastavljiva na 10- 100 %
• Doseg zaznavanja*: najv. 8 m tangencialno
  -Kot zaznavanja*: 180°
• Nastavitev Časa*: 5 s - 60 min
• Nastavitev zatemnitve*: 2-2.000 Lux
• Nastavitev dosega*: 1-8 m
• Vrsta zašcite: IP 44
  -Razred zaščite: //
• Odpornost na udarce: IK 03

• Temperatura okolice: -10 do +40 °C
  Razred energetske učinkovitosti: Ta izdelek vsebuje svetlobni vir razreda energetske učinkovitosti »E«.

• Za C: Samo v kombinaciji s senzorskim izdelkom Bluetooth.

11. Odprava motenj

Naprava je brez napetosti.

• Varovalka ni vklopljena ali je okvarjena.

Vklopite varovalko.
Zamenjaje okvarjeno varovalko.

• Prekinjena napeljava.
• Preverite napeljavo z indicatorjem napetosti.
• Kratek stik v elektrichi napeljavi.
  Preverite priključke.
• Morebitno prisotno omrežno stikalo je izklopljeno.
  Vklopite omrežno stikalo.

Naprava se ne vklopi.

• Nastavitev zatemnitve je napačno izbrana.
• Nastavitev zatemnitve nastavite na novo.
• Omrežno stikalo je izklopljeno.

• Nastavite omrežno stikalo.

• Varovalka ni vklopljena ali je okvarjena.

Vklopite varovalko.
Zamenjaje okvarjeno varovalko.

• Hitra premikanja so zatrta z namenom zmanjsati motnje ali pa je področje zaznavanja nastavljeno nepravilno.

• Preverite in nastavite območje zaznavanja.

• Okvarjeni vir svetlobe.
• Vir svetlobe ni nadomestljiv. Napravo v celoti zamenjajte.

• Stalno premikanje na območju zaznavanja.

• Preverite območje zaznavanja.

• Po potrebi omejite ali spremenite območje zaznavanja.

Naprava se nezaželeno vklopi.

• Naprava ni dovolj Čvrsto nameščena.
• Napravo trdno montirajte.
• Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta chisto v blizini svetilke, itd.)
• Preverite področje.
• Po potrebi omejite ali spremenite območje zaznavanja.

HR

Sadržaj

1. Uz ovaj Dokument 656
2. Opé sigurnosne napomene 656
   3.Opis uredaja 657
3. Elektruci priključak 666
4. Montaža 667
5. Funkcija 679
6. Njega i odrzavanje 683
7. Zbrinjavanje 684
8. Jamstvo proizvoda 685
9. Tehnicki podaci 686
10. Uklanjanje smetnji 687

1. Uz ovaj Dokument

1. Apie ši dokumenta
