Tekniske specifikationer	Bevægelsessensor, effekt 2000 W, detektionsvinkel 180°, rækkevidde op til 12 m.
Type belysning	Udendørs belysning, LED, med funktion til justering af lysstyrke.
Anvendelse	Ideel til belysning af haver, stier og indgange, med automatisk aktivering ved bevægelsesdetektion.
Vedligeholdelse og reparation	Kontroller regelmæssigt, at detektoren fungerer korrekt, og rengør linserne for at undgå falske detektioner.
Sikkerhed	Vejrbestandig (IP44), professionel installation anbefales for at undgå elektriske risici.
Generelle oplysninger	2 års garanti, kompatibel med standard LED-pærer, væg- eller loftmontering.

Ofte stillede spørgsmål - L 270 Digi SC STEINEL

Hvordan installerer jeg STEINEL L 270 Digi SC?

For at installere STEINEL L 270 Digi SC skal du først slukke for strømmen. Fastgør holderen på væggen eller loftet med de medfølgende skruer. Tilslut ledningerne i henhold til ledningsdiagrammet i manualen, og fastgør derefter projektøren til holderen. Tænd for strømmen og test funktionen.

Hvorfor fungerer sensoren ikke?

Kontroller, at sensoren ikke er blokeret af genstande eller støv. Sørg også for, at detektionsindstillingen er korrekt, og at aktiveringstiden er tilstrækkelig. Hvis problemet fortsætter, skal du kontrollere de elektriske forbindelser.

Hvordan justerer jeg sensorens følsomhed?

Sensorens følsomhed kan justeres ved hjælp af den indbyggede potentiometer på enheden. Drej knappen med uret for at øge følsomheden og mod uret for at mindske den.

Projektøren tænder slet ikke. Hvad skal jeg gøre?

Kontroller først, at strømforsyningen er genoprettet. Sørg for, at pæren er i god stand og korrekt installeret. Hvis problemet fortsætter, kan der være et problem med ledningerne eller sensoren.

Hvordan skifter jeg pæren på STEINEL L 270 Digi SC?

For at skifte pæren skal du slukke for strømmen. Skru beskyttelsesdækslet af pæren, fjern den brugte pære, og udskift den med en ny kompatibel pære. Skru dækslet på igen, og tænd for strømmen.

Projektøren slukker for hurtigt. Hvad skal jeg gøre?

Juster aktiveringstiden på sensoren. Du kan også kontrollere, om sensoren registrerer bevægelse i sit synsfelt, da dette kan påvirke aktiveringstiden.

Er STEINEL L 270 Digi SC vejrbestandig?

Ja, STEINEL L 270 Digi SC er designet til at modstå vejrpåvirkninger med en beskyttelsesklasse IP44, hvilket gør den egnet til udendørs brug.

Hvordan rengør jeg projektøren?

For at rengøre projektøren skal du slukke den og frakoble den. Brug en blød, fugtig klud til at tørre kabinettet af. Undgå slibende produkter, der kan beskadige overfladen.

Sensoren registrerer ikke bevægelse. Hvad skal jeg gøre?

Sørg for, at sensoren er korrekt orienteret og ikke blokeret. Kontroller også følsomheds- og detektionsvinkelindstillingerne. Test sensoren ved at bevæge dig inden for dens detektionsområde.

BRUGSANVISNING L 270 Digi SC STEINEL

• Lossa anslutningskontakten.

5.6

SE

• Markera borrhålen

5.7

1. Om dette Dokument 281
2. Generelle sikkerhedsanvisninger 281
3. Beskrivelse 282
4. Elektrisk tilslutning 291
5. Montering 292
6. Funktion 304
7. Vedligeholdelse og pleje 308
8. Bortskaffelse 309
9. Producersgaranti 310
10. Tekniske data 311
11. Afhjælpning af fejl 312

1. Om dette dokument

• Ophavrsretligt beskyttet. Eftertryk, ogsa i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke fjolges!

Denne brugsanvising indeholder vigtige informationer om sikker handtering af enheden. Der gores specifikt opmaerksom på mulige farer. Manglende overholdelse kan medfore donden eller alvorlige kvæstelser.

• Laes brugsanvisingen omhyggeligt.
  Folg sikkerhedsanvisningerne.
  Opbevar brugsanvisingen, sa der er adgang til den.

• Händtering af elektrisk strom kan medføre farlige situationer. Beröring af strom f Orende dele kan give elektrisk stød, forbrændinger og medfør dodsfald.

• Arbejde på netspænding mA kun udføres af kvalificeret fagpersonale.
• Overhold det pagaelende lands installationsforskrifter og tilstuningsregler (f. eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
• Brug kun originale reservedele.
• Reparationer mA kun udfores af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse af lampen L 270 Digi SC

• LED-lampe med infrarod bevægelsessensor og udskiftelige, belyste husnummerpaneler.
• Udendørs vægmontering.
• Lamperne kan tilsluttes netværk via Bluetooth-Mesh-standard.
• Betjening via Steinel Connect-app.

Korrekt anvendelse af lampen L 271 Digi SC

• LED-lampe med infrarod bevægelsessensor.
• Udendørs vægmontering.
• Lamperne kan tilsluttes netværk via Bluetooth-Mesh-standard.
• Betjening via Steinel Connect-app.

Korrekt anvendelse af lampen L 271 Digi C

• LED-lampe.
• Udendørs vægmontering.
• Lamperne kan tilsluttes netværk via Bluetooth-Mesh-standard.
• Betjening via Steinel Connect-app.

• Den infrarode sensor registrarer varme udstrålingen fra genstande (f. eks. mennesker, dyr), der bevæger sig. Varmeudstrålingen omsættes elektronisk og tænder automatisk encheden.
• Den sikreste bevægelsesovervågning foretages ved at montere enheden på tværs af gangretningen.
• Bevægelsesovervågningens rækkevidde er begraenset, hvis du går direkte hen mod enheden.
• Bevægelsesovervågningen kanimentary begraenset eller umulig på grund af forbindringer (f.eks. træer, mure eller vinduesruder).
• Der skelnes ikke mellem pludselige temperaturudsving pga. vejret og varmekilder.

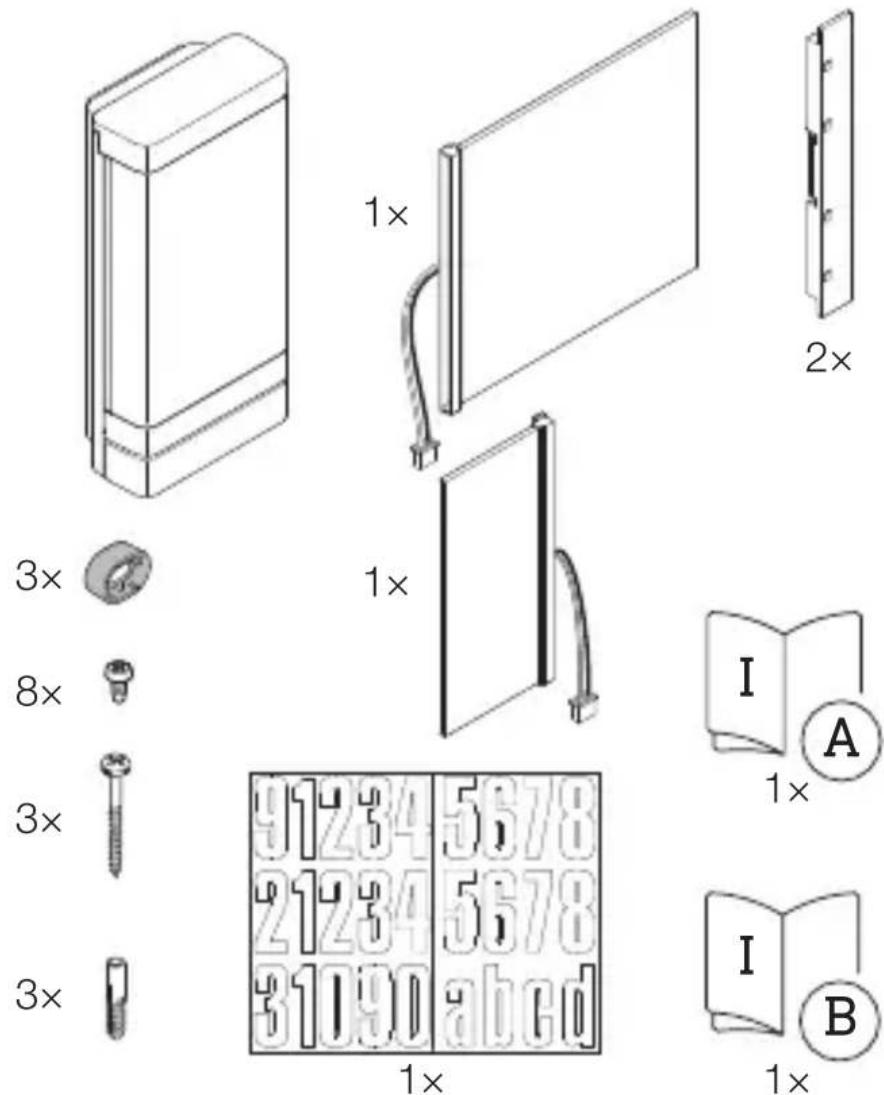

Leveringsomfang for lampen L 270 Digi SC

3.1

• 1 LED-lampe med infrarod bevægelsessensor
• 1 Stort belyst panel
• 1 Lille belyst panel
• 2 Panelholder
• 3 Afstandsholder
• 8 Skruer til montering af panelet
• 3 Skruer til montering af lampen
• 3 Rawlplugs
• 1 Ark med husumre
• 1 Sikkerhedsdatablad (A)
• 1 Quick-Start (B)

Leveringsomfang for lampen L 271 Digi SC

3.2

3 ×

3x

3 ×

1x

1x

• 1 LED-lampe med infrarod bevægelsessensor
• 3 Afstandsholder
• 3 Skruer
• 3 Raw|plugs
• 1 Sikkerhedsdatablad (A)
• 1 Quick-Start (B)

Leveringsomfang for lampen L 271 Digi C

3.3

3 ×

3 ×

3 ×

1x

1x

• 1LED-lampe
• 3 Afstandsholder
• 3 Skruer
• 3 Rawplugs
• 1 Sikkerhedsdatablad (A)
• 1 Quick-Start (B)

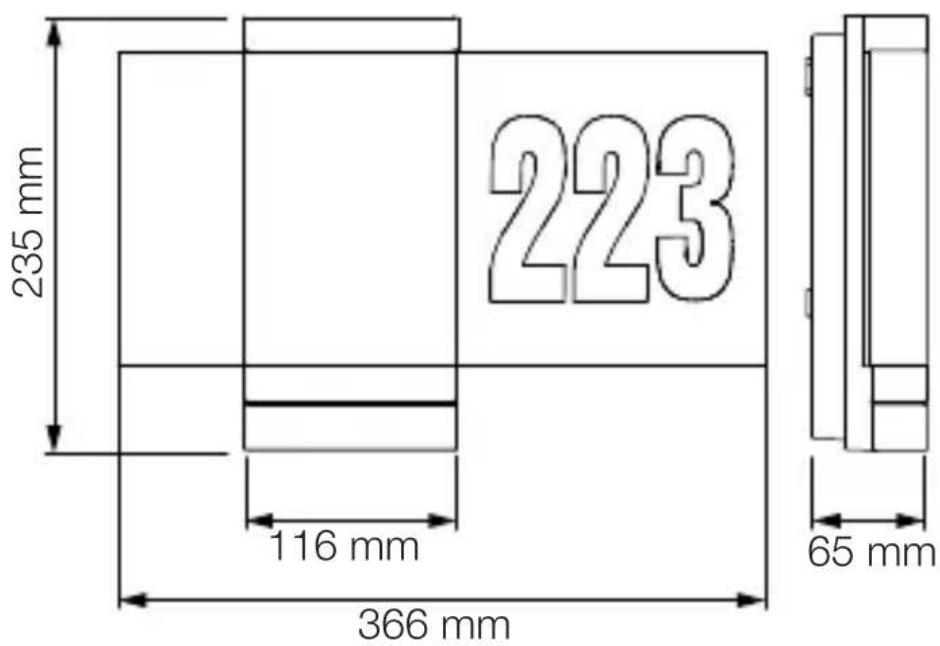

Produktmal for lampen L 270 Digi SC

3.4

DK

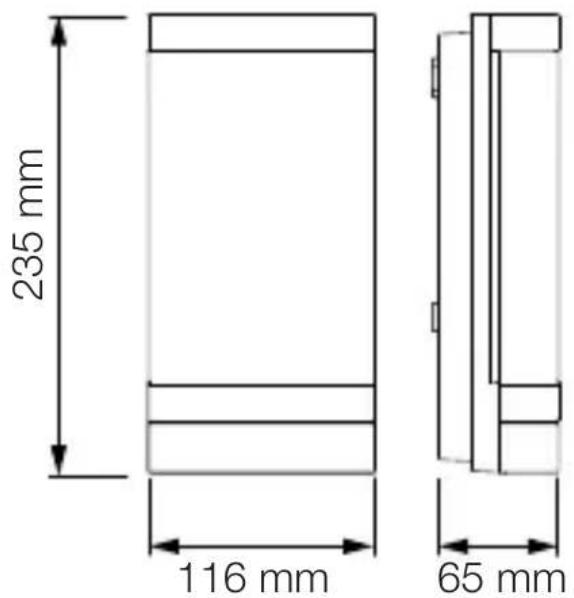

Produktmal for lamperne L 271 Digi SC og L 271 Digi C

3.5

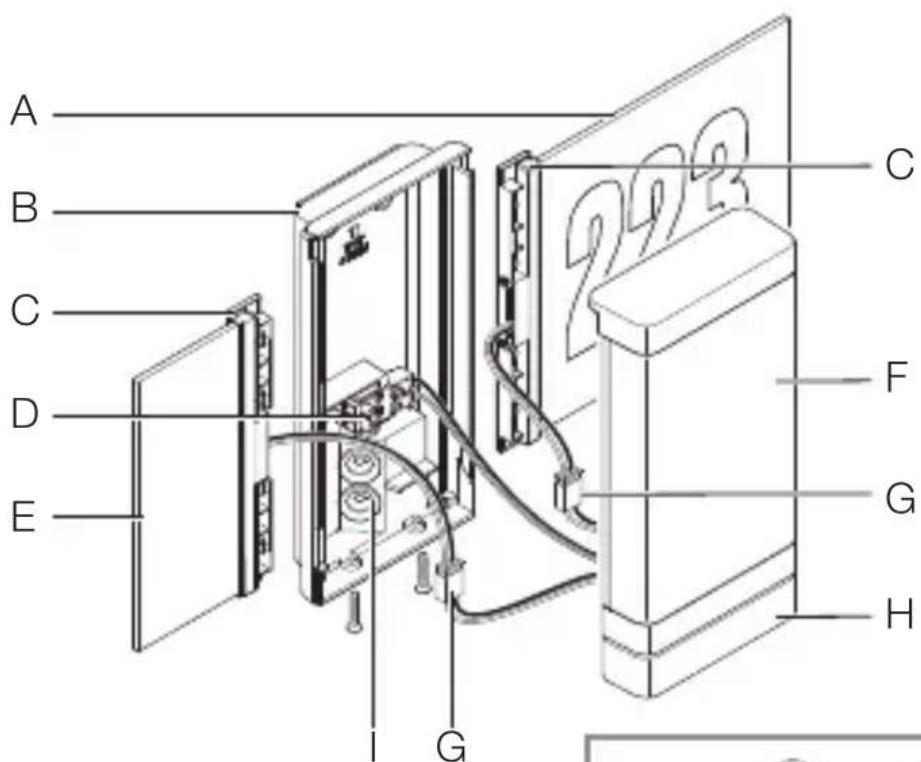

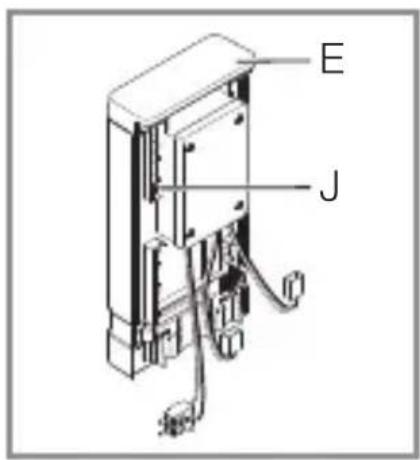

Oversigt over lampen L 270 Digi SC

3.6

A Belyst husnummerpanel
B Vægbeslag
C Panelholder
D Tilslutningsklemme
E Belyst panel
F LED-kappe
G Forbindelsessstik
H Sensorenhed
Lukkeprop
J Armatur (i LED-kappe)

Oversigt over lamperne L 271 Digi SC og L 271 Digi C

3.7

DK

A Vægbeslag
B Tilslutningsklemme
C LED-kappe
D Lukkeprop
E Sensorenhed (kun SC)

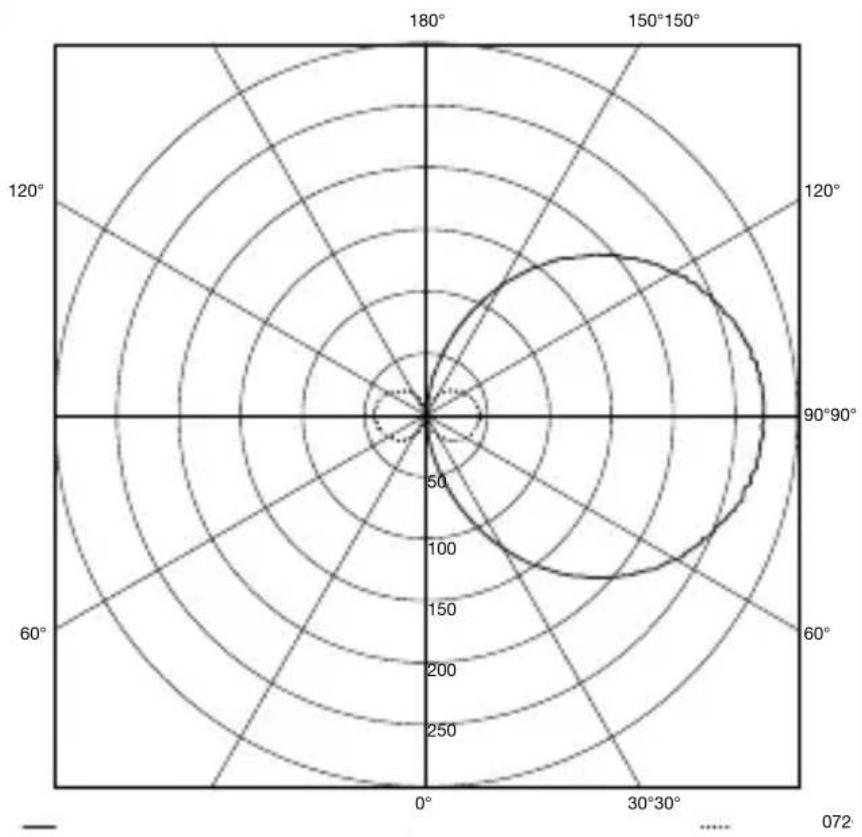

Lysforderingskurve

3.8

Nettilførslen bestar af en ledning med 3 ledere:

L =Fase (oftest sort, brun aller grä)

N Nulleder (oftest bla)

Enheden kan også tilsluttes elektrisk after en netaf Bryder, hvis det er sikret, at netaf Bryderen altid er taendt.

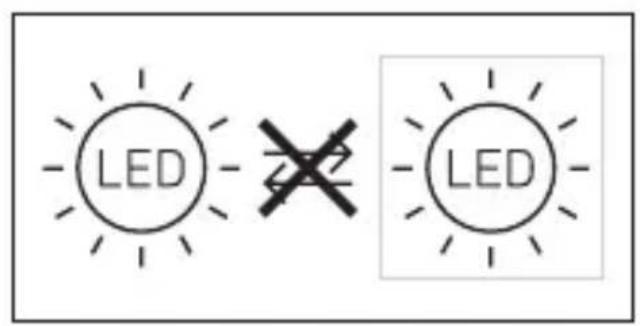

LED'en i donne enhed kan ikke udskiftes. Hvis det bliver不同程度, skal hele lampen udskiftes.

5. Montering

Beröring af strømførende dele kan give elektrisk stød, forbrændinger og medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontroller med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forblinger afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medfore kortslutning.

• Identificer tilslutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

• Kontroller alle komponenter for beskadigelser.

Erproduktet beskadiget, ma det ikke tages i brug.

Vaelg et egnet monteringssted.

-Tag hensyn til rækkevidden
-Tag hensyn til bevægelsesregisteringen (kun SC).
-Vibrationsprit.
-Overvågningsområde Eden forhind ringer (kun SC).
- Ikke i eksplosionsfarlige områder.
- Ikke på let brændbare overflader.
- Ingen mulighed for at se ind i lyskilden fra kort afstand (< 30 cm).
-Mindst 50 cm afstand til andre LED-lamper.

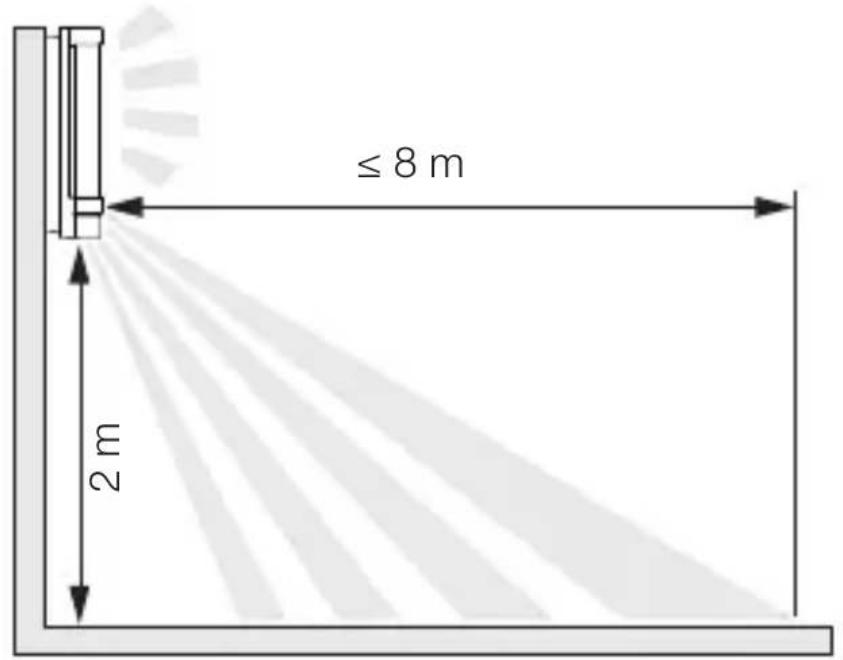

Rækkevidde for lamperne L 270 Digi SC og L 271 Digi SC

5.1

DK

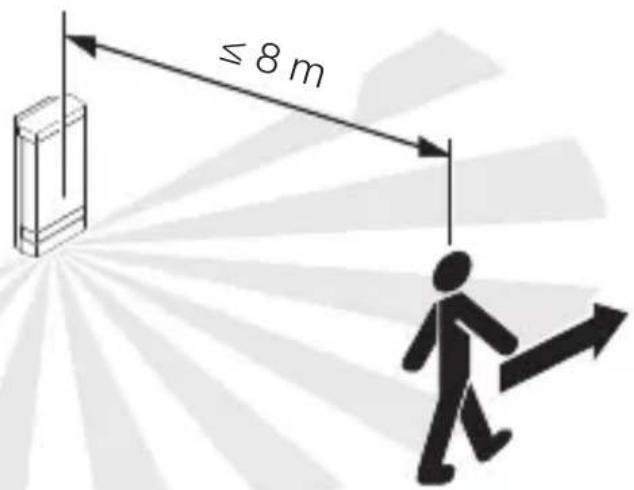

Bevægelsesvervågning på tværs af gangretningen for lamperne L 270 Digi SC og L 271 Digi SC

5.2

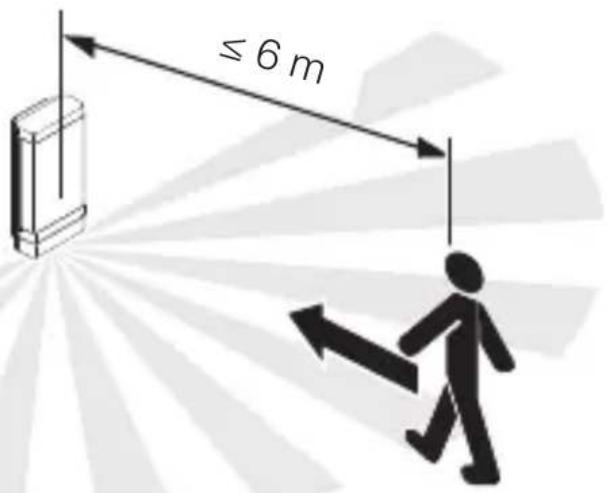

Bevægelsesovervågning i gangretningen for lamperne L 270 Digi SC og L 271 Digi SC

5.3

Monteringstrin

5.4

• Kontroller, at spændingstilførslen er afbrudt

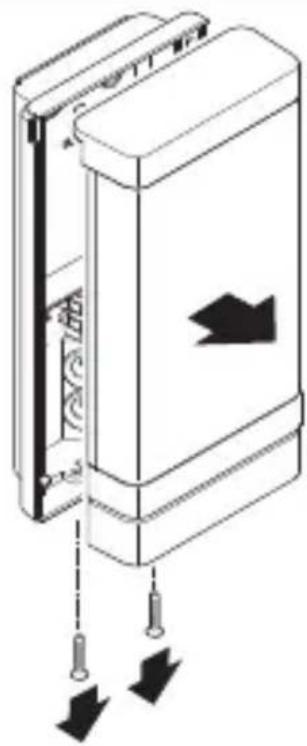

• Skru LED-kappen af vægbeslaget.

5.5

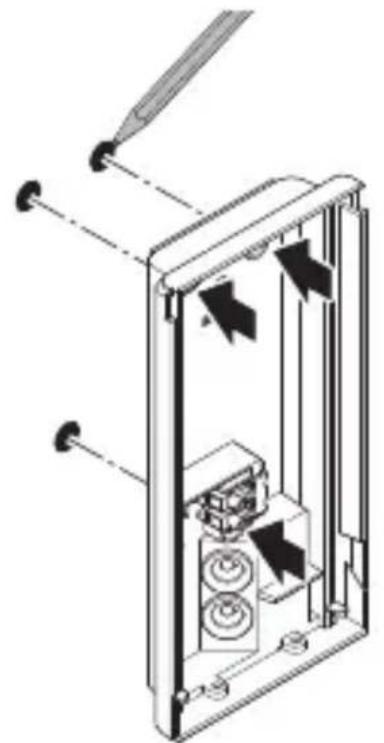

• Gennembryd lukkeproppen til netledningen.
• Skru vægbeslaget fast uten afstandsholdere ved skjult ledningsføring.

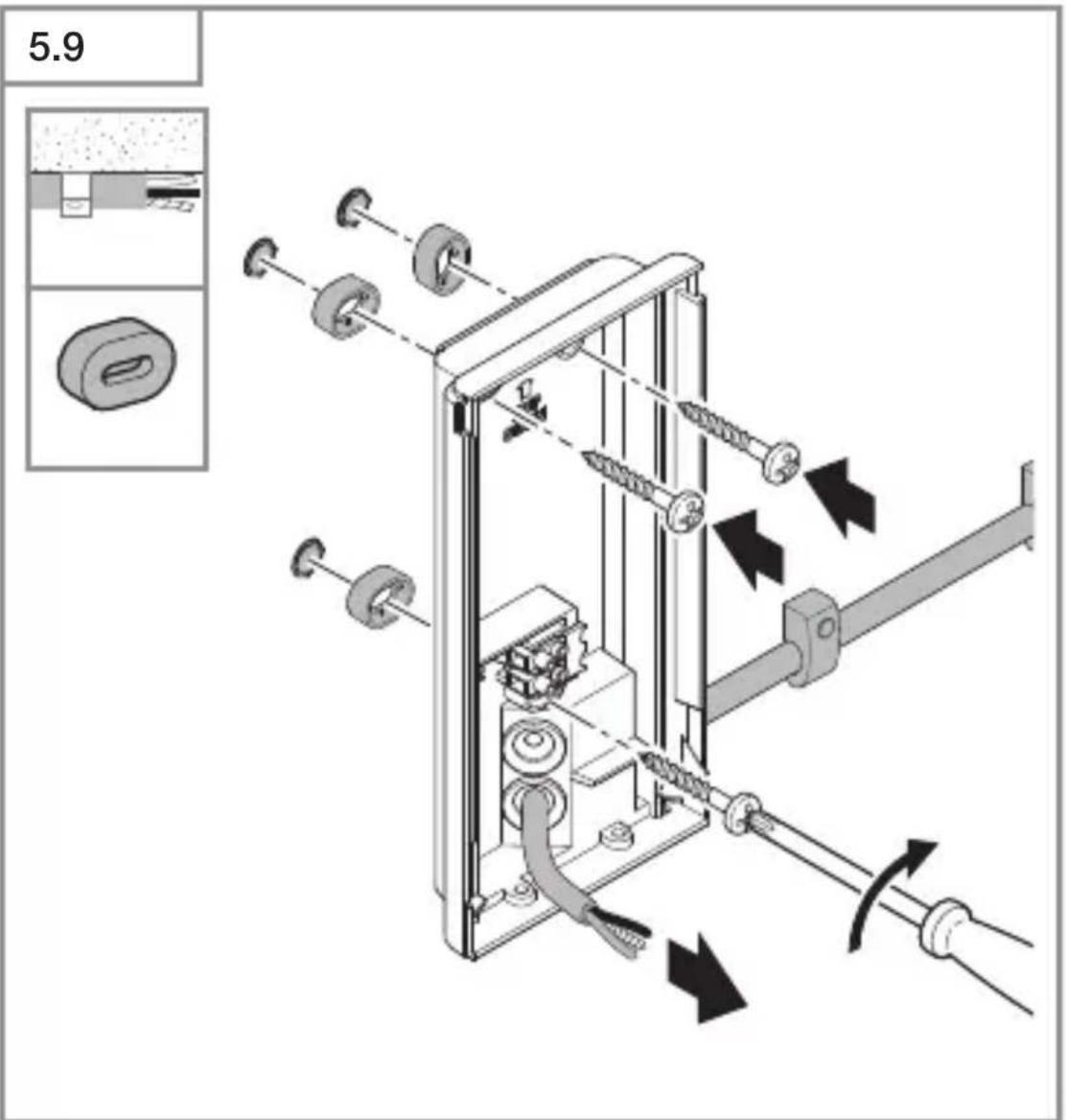

• Gennembryd lukkeproppen til netledningen.
• Skru vægbeslaget fast med afstandsholdere ved synlig ledningsføring.

• Sæt panelerne ind i armaturet. Skru panelholderne fast.
  -Det store og det[lille]panel kan skrues fast på beggesider.
  -Panelerne kan udskiftes.

Lampen L 270 Digi SC

5.12

DK

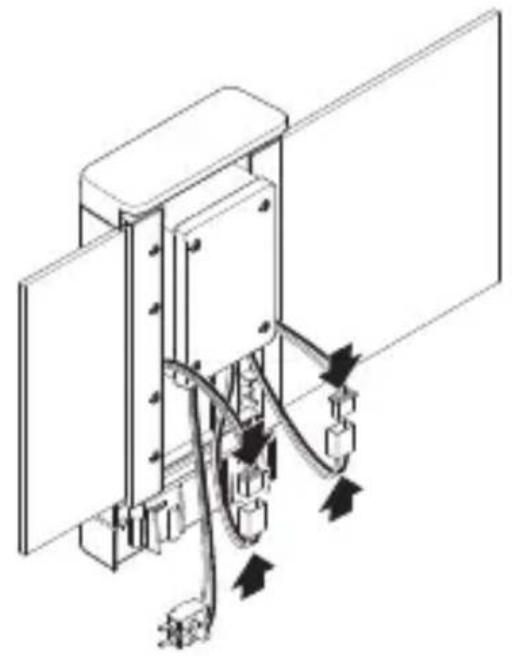

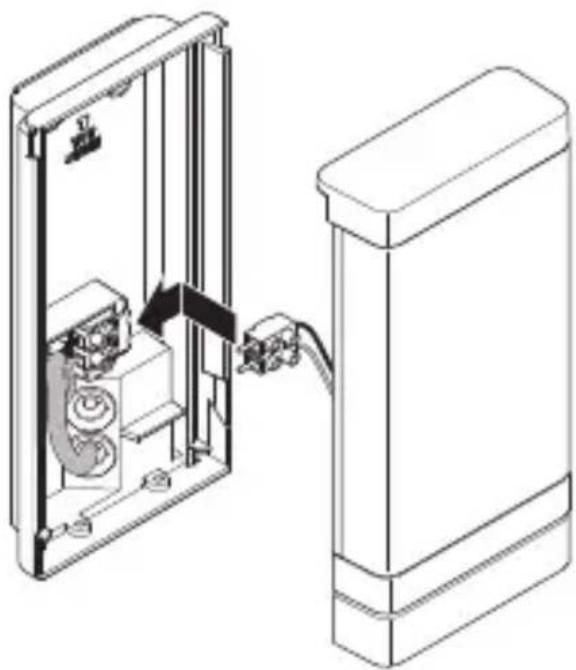

• Sæt forbindelsessstikkene til husnummerpanelerne sammen.

5.13

• Skru LED-kappen på vægbeslaget.

5.15

• Slå strømforsyningen til

Lampen L 270 Digi SC

5.16

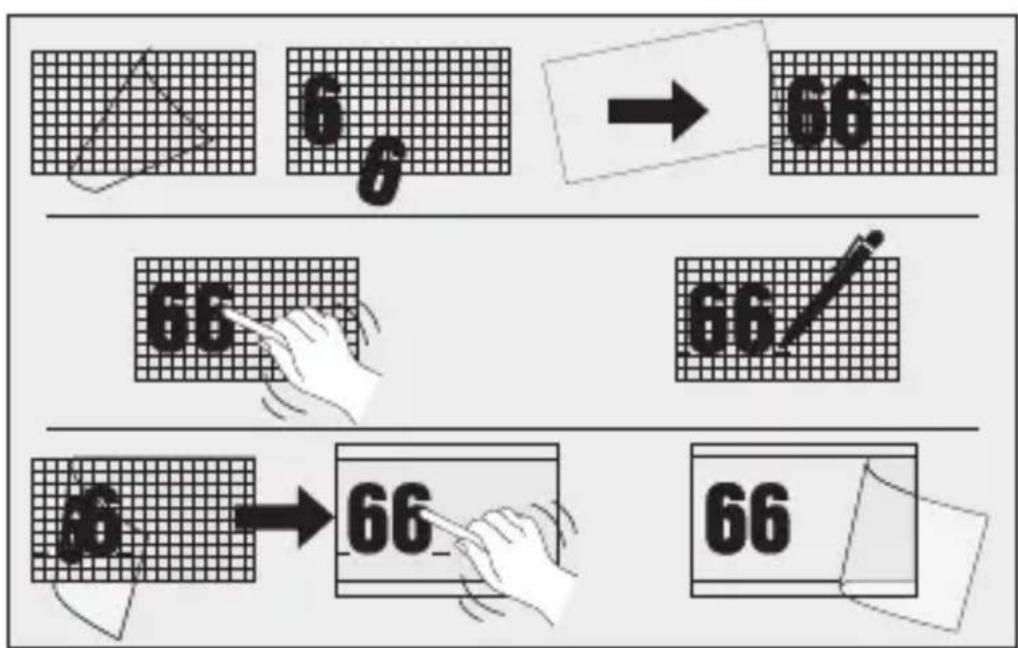

• Klæb husumrene fra arket med husumre på.
• Foretag indstillinger.

• Tidsindstilling 5 s - 60 min
• Skumringsindstilling 2 - 2.000 lux
  -Lux-teach
• Grundlys
• Hovedlys
• Soft-lysstart-funktion
• Klokkeslaet-teach
• Rækkeviddeindstilling
• Bluetooth-netværkstilslutning

Tidsindstilling

Slukningsforsinkelsen kan indstilles trinløst fra ca. 5 sekunder til maks. 60 minutter. Enhver registreret bevægelse taender lyset igen.

Ved justering af overvågningsområdet og ved Funktionstesten anbefales det at indstille den korteste tid.

Skumringsindstilling

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2-2.000 lux.

Ved indstilling af overvågningsområdet og Funktionstest i dagslys skal dagslysdrift*vare indstillet.

Grundlys

Grundlysets lysstyrke kan indstilles mellem 10% og 100% . Grundlyset kan indstilles ud fra tid eller lysstyrke.
Ved bevægelse i overvågningsområdet skifter lyset (i det indstillede tidsrum) til den maksimale lysstyrke (100%) . Derefter skifter lampen igen til grundlys.

Hovedlys

Hovedlysets lysstyrke kan indstilles mellem 10 % og 100 % .

När lyset tændes, reguleres lysstyrken gradvist op til 100% (fade in).

I den nye app kan det permanente lys indstilles vilkårligt indtil et bestemt klokkeslaet (klokkeslaet-teach).

Bluetooth-netværkstilslutning (Bluetooth Connect Mesh)

Sensor-omskifteren overholder Bluetooth-Mesh-standarden. Den kan tilsluttes i netværk med alleprodukter, der opfylder Bluetooth Mesh-standarden.

Sensor-omskifteren konfigureres vha. Steinel Connect-appen. Ved förste forbindelse mellem sensor-omskifter og Steinel Connect-app gemmes den passende netværksnøgle på smartphonen eller tabletten. Takket nære noglen er uvedkommende adgang til sensoren udelukket.

Netværksnøglen skal deles, hvis der ønskes adgang via endnu en smartphone eller tablet.

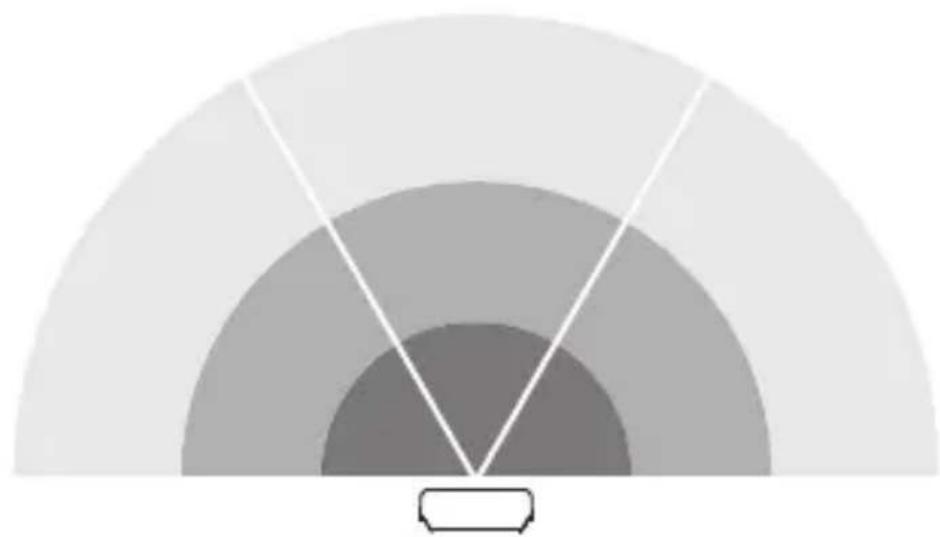

Indstilling af overvågningsområde

6.1

DK

• Hvert enkelt af de tre områder kan aktiveres eller deaktiveres enkeltvist.
• Rækkevidden kan indstilles enkeltvist for hvert af de tre områder.

Bemerk: Ved indstilling af overvågningsområdet anbefales følgende:

• Vaelg den korteste tid.
• Indstil dagslysdrift.

7. Vedligeholdelse og pleje

Produkt er vedligeholdesesfrit.

Hvis vandkommen i Kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

• Rengør kun encheden, hvis den er tør.

Fare for materielle skader!

Produkt kan blive beskadiget pga. forkerte rengøringsmidler.

• Rengør Produktet med en let fugtig klud ut den rengø-ringsmiddel.

Kun L270:

• Tør snavs på panelerne af med en blød klud og glasrens.

Vigtigt: Transformeren kan/DDskiftes.

8. Bortskaffelse

Smid/DD elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette Steinel-produkt er fremstillet med største omhu, Funktion- og sikkerhedstestet iht. de gældende forskritter samt underlagt stikprove-kontrol. Steinel garanterer for upåklagelig beskaffenhed og Funktion. Garantien gælder 36 maneder fra den dag,produkter er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale-ller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele after vores valg. Der ydes ikke garantiet skader på sliddele, ej heller ved skader og mangler, der er opstæt pga. ukorrekt behandling og vedligeholdelse. Yderligere folgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enchedenSAMENMEDENBECKIVELSEAFEJLEN, kassebon aller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pagældende serviceafdeling.

Service:

När garantiperioden er udløbet, eller der opstår mangler, der ikke er dækket af garantien, foretages reparationser af vores fabriksservice. Send venligstproduktet velemballeret til nærmeste serviceafdeling.

10. Tekniske data

• Mål (H × B× D): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm
• Netspænding: 220-240 V, 50/60 Hz
• Effektforbrug (P_on) : L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
• Lysstrøm (360°): L 270 SC: 637 lm
  L 271 SC / L 271 C: 566 lm
• Effektivitet: L 270 SC: 82 lm/W
  L 271 SC / L 271 C: 85 lm/W
• Standby sensor (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Standby netværk (P_net) 0,50 W
• Farvetemperatur: 3.000 K (varm hvid)
• Farvegengivelsesesindeks: R_a = 82
• Gennemsnitlig beregnet levetid: L70B50 ved 25 °C: > 60.000 timer
• Farvekonsistens SDCM: startværdi: 3
• Lysstyrkeforderding:

• Grundlys: justerbart fra 10-100 %
• Hovedlys: justerbart fra 10- 100 %
• Overvågningsrækkevidde: maks. 8 m tangential
  -Overvagningsvinkel: 180°
  -Tidsindstilling*: 5s-60 min
• Skumringsindstilling*: 2-2.000 lux
• Rækkeviddeindstilling*: 1-8 m
• Kapslingsklasse: IP 44
• Beskyttelsesklasse: /
• Slagstyrke: IK 03
• Omgivelsestemperatur: -10 till +40 °C

• Energieeffektivitetskasse: Dette produit indeholder en lyskilde i energieffektivitetskasse "E".

• For C: Kun i kombination med et Bluetooth-sensorprodukt.

11. Afhjælpning af fejl

• Sikring/DD:

• Slå sikringen til.

• Udskift den defekte sikring.

• Ledning afbrudt.

• Kontroller ledningen med en spændingstester.
  -Kortslutning i nettilforslen.
• Kontroller tilslutningerne.
• En eventuel netafbryder er slæt fra.
• Slå netafbryderen til.

Enheden tænder ikke.

• Der er valgt en forkert skumringsindstilling.
• Indstil skumringsindstillingenigen.
• Netafbryder SLUKKET.

• Indstil netafbryderen.

• Sikring/DD:

• Slå sikringen til.

• Udskift den defekte sikring.

• Hurtige bevægelser undertrykkes for at minimere fejl, aller der er indstillet et forulle eller ukorrekt overvågningsområde.

• Kontroller og juster overvågningsområdet.

-Lyskilde defekt.

• Lyskilden kan/DDskiftes. Udskift encheden komplet.

Enheden slukkerkke.

• Konstant bevægelse i overvågningsområdet.

• Kontroller overvågningsområdet.

• Begraens eller ændr overvågningsområdet om nødvendigt.

Enheden tænder uønsket.

• Enheden er ikke fast monteret.
• Monter encheden, sö den sidder fast.
• Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag vaeg, et[lille objekt har bevæget sig umiddelbart iærheden af lampen osv.).
• Kontroller området.
• Begraens ellerændr overvågningsområdet om niedvendigt.

FI

Sisällysluettelo

1. Om dette dokumentet

• Med opphavsrett. Ettertrykk, ögså i utdrag, kun med var tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

• Identifiser tikkoblingsledningene.
  Koble tilkoblingsledningene korrekt til.

Forberede montering

• Kontroller alle komponenter for skader. Ikke ta produktet i bruk dersom det er skadet.
• Velg et egnet monteringssted.

-Ta hensyn tilrekkevidden.
-Ta hensyn til bevegelsesregisteringen (kun SC).
-Vibrasjonsfritt.
-Dekningsområdet er fritt for hindre (kun SC).
- Ikke i eksplosive omgivelser.
- Ikke pålett antennelige overflater.
- Ikke se inn i lyskilden på kort avstand (< 30 cm).
-Hold minst 50 cm avstand til andre LED-lamper.

• Apparatet skal kun rengjores nár det er tört.

Fare for materielle skader!

• Raske bevegelser undertrykkes for feilminimering, aller det er stilt inn et for lite aller ikke korrekt dekningsområde

• Kontroller og juster dekningsområdet.

• Lyskilden er defekt.
• Lyskilden kan/DDke skiftes ut. Skift ut hele enheten.
