BEDIENUNGSANLEITUNG L 270 Digi SC STEINEL

1. Zu diesen Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Gerätebeschreibung 4
4. Elektrischer Anschluss 13
5. Montage 14
6. Funktion 26
7. Wartung und Pflege 30
8. Entsorgung 31
9. Herstellergarantie 32
10. Technische Daten 34
11. Störungsbehebung 36

1. Zu diesen Dokument

• Urheberrechtlich geschützt. Nachdruck, auch auszugweise, nur mit unserer Genehmigung.
• Änderungen, die dem technischen Fortschriftdienen, vorbehalten.

Warning vor Gefahren!

Warning vor Gefahren durch Strom!

Warning vor Gefahren durch Wasser!

2. Allgemeine Sicherheitseinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung!

These Anleitungs enthalt wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonderss fingewiesen. Die Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.

Anleitung sorgfältiglesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

• Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.
• Die Arbeit an der Netzspannung ist nur durch qualifiziertes Fachpersonal zulässig.

• Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z. B. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

• Nur Original-Ersatzteile verwenden.

• Reparaturen sind nur durch Fachbetriebe zulässig.

3. Gerätebeschreibung

Bestimmungsgemäßer Gebrauch Leuchte L 270 Digi SC

• LED-Leuchte mit Infrarot-Bewegungssensor und wechselbaren, beleuchteten Hausnummernpanels.
• Wandmontage im Außenbereich.
• Leuchten über Bluetooth-Mesh-Standard vernetzbar.
• Bedienung über Steinel Connect App.

Bestimmungsgemäßer Gebrauch Leuchte L 271 Digi SC

• LED-Leuchte mit Infrarot-Bewegungssensor.
• Wandmontage im Außenbereich.
• Leuchten über Bluetooth-Mesh-Standard vernetzbar.
• Bedienung über Steinel Connect App.

Bestimmungsgemäßer Gebrauch Leuche L 271 Digi C

-LED-Leuchte.
- Wandmontage im Außenbereich.
- Leuchten über Bluetooth-Mesh-Standard vernetzbar.
- Bedienung über Steinel Connect App.

Funktionsprinzip Bewegungssensor

Das Funktionsprinzip bezieht sich auf die Sensorvariante (SC) oder auf die manuelle Variante (C) in Kombination mit einem Bluetooth-Sensor-Produkt.

• Der Infrarot-Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z. B. Menschen, Tieren). Die Wärmestrahlung wird elektronisch umgesetzt und schaltet das Gerät automatisch ein.
• Die{sicherste Bewegungserfassung erfolgt bei Montagedes Gerats seitlich zur Gehrichtung.
• Die Reichweite der Bewegungserfassung ist eingeschrankt, wenn direkt auf das Gerät zugegangen wird.
• Durch Hindernisse (z. B. Bäume, Mauern oder Glas-scheiben) kann die Bewegungserfassung eingeschränkt werden oder nicht möglich sein.
• Plätzliche Temperaturschwankungen durch Wettereinfüsse werden nicht von Wärmequellen unterschieden.

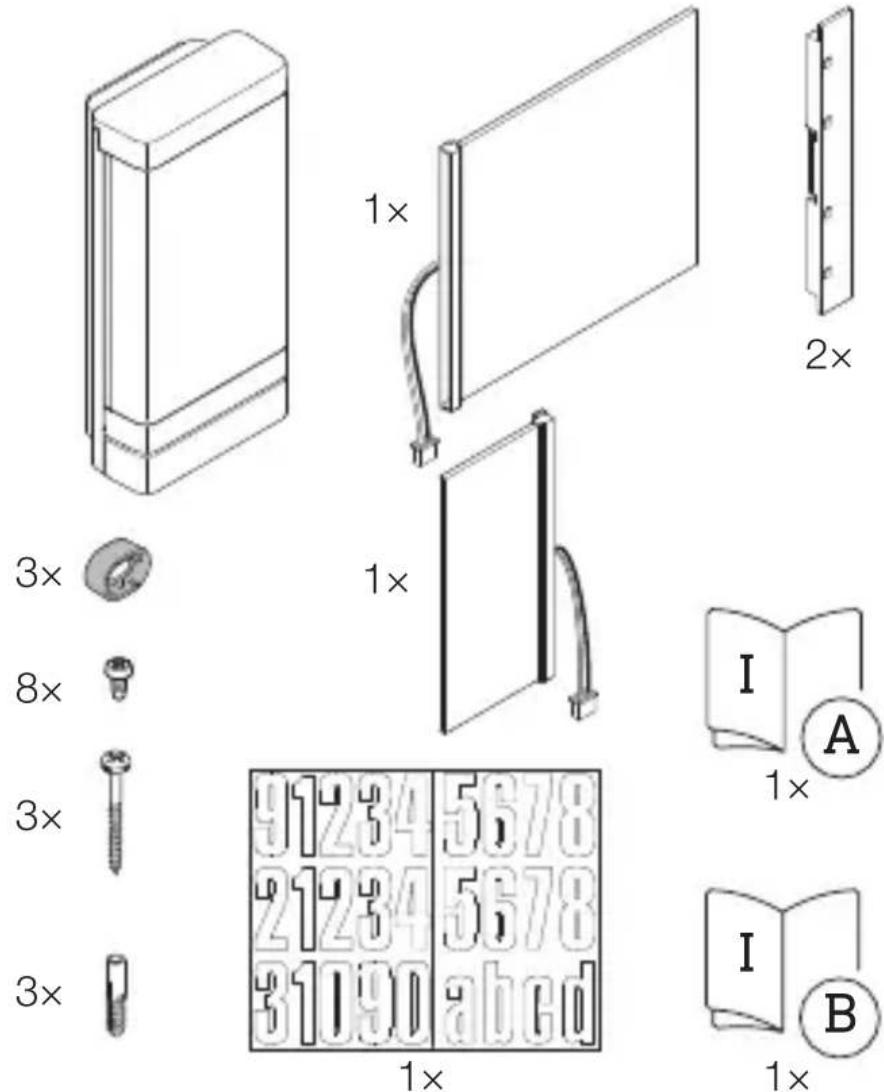

Lieferumfang Leuchte L 270 Digi SC

3.1

• 1 LED-Leuchte mit Infrarot-Bewegungssensor
• 1 Beleuchtetes Panel groß
• 1 Beleuchtetes Panel Klein
• 2 Panelhalter
• 3 Abstandshalter
• 8 Schrauben zur Montage der Panels
• 3 Schrauben zur Montage der Leuchte
• 3 Dübel
• 1 Hausnummernbogen
• 1 Sicherheitsdatenblatt (A)
• 1 Quick-Start (B)

Lieferumfang Leuchte L 271 Digi SC

3.2

3 ×

3x

3 ×

1x

1x

• 1 LED-Leuchte mit Infrarot-Bewegungssensor
  -3Abstandshalter
• 3 Schrauben
  -3Dubel
• 1 Sicherheitsdatenblatt (A)
• 1 Quick-Start (B)

Lieferumfang Leuchte L 271 Digi C

3.3

3 ×

3 ×

3 ×

1x

1x

• 1LED-Leuchte
• 3 Abstandshalter
• 3 Schrauben
  -3Dübel
• 1 Sicherheitsdatenblatt (A)
• 1 Quick-Start (B)

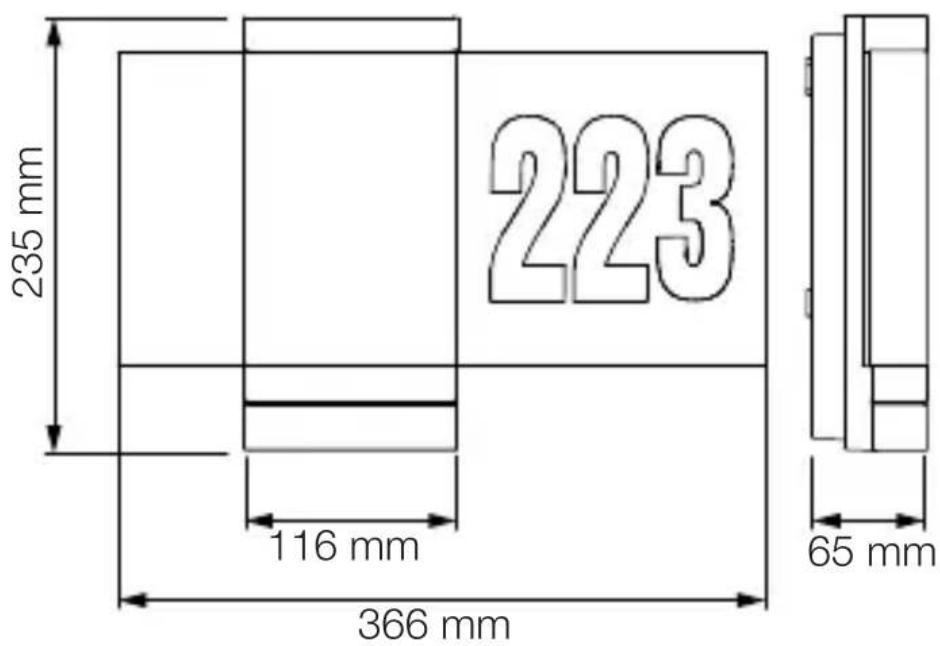

Produktmaße Leuchte L 270 Digi SC

3.4

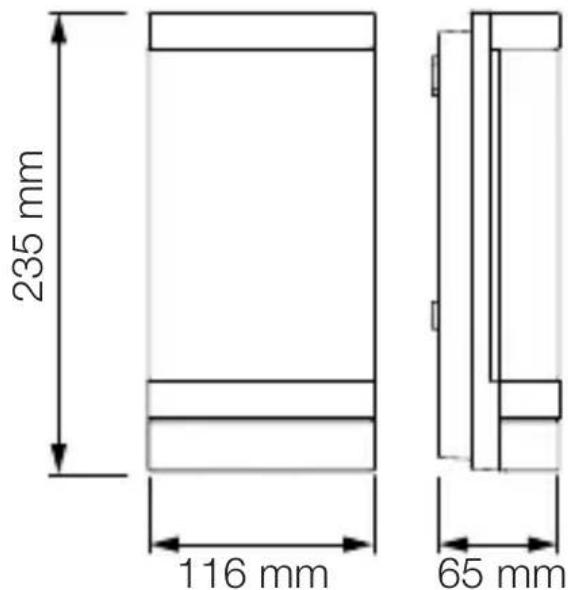

Produktmaße

Leuchten L 271 Digi SC und L 271 Digi C

3.5

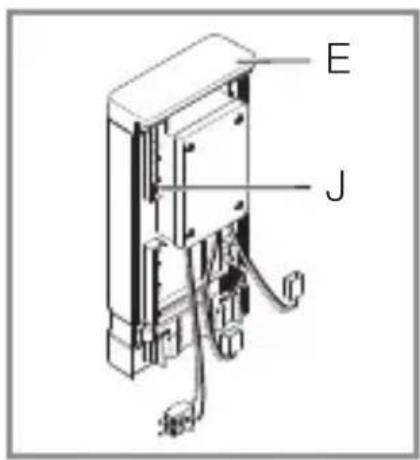

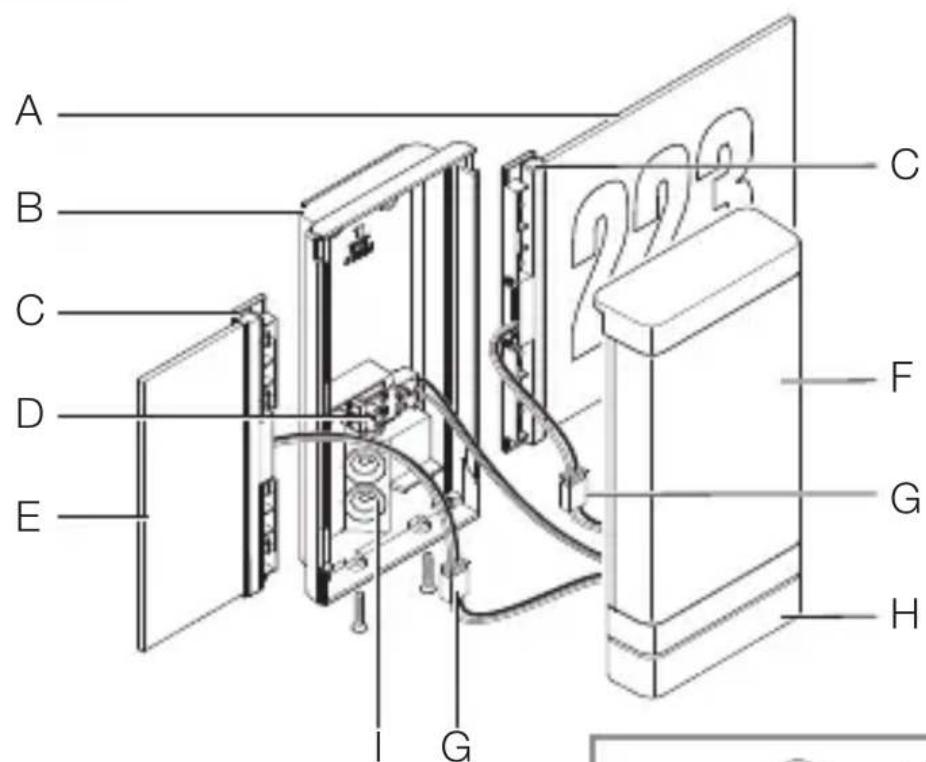

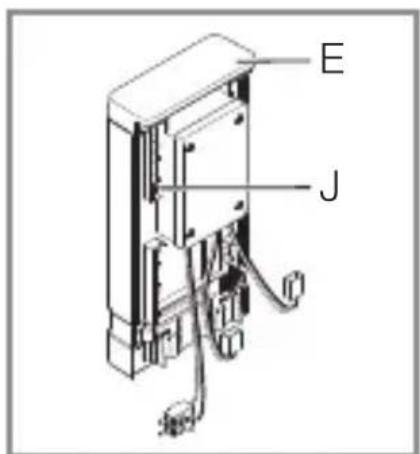

Geräteübersicht Leuchte L 270 Digi SC

3.6

A Beleuchtetes Hausnummernpanel
B Wandhalter
C Panelhalter
D Anschlussklemme
E Beleuchtetes Panel
F LED-Abdeckung
G Verbindungsstecker
H Sensoreinheit

Dichtstopfen

J Chassis (in der LED-Abdeckung)

Geräteübersicht

Leuchten L 271 Digi SC und L 271 Digi C

3.7

A Wandhalter
B Anschlussklemme
C LED-Abdeckung
D Dichtstopfen
E Sensoreinheit (nur SC)

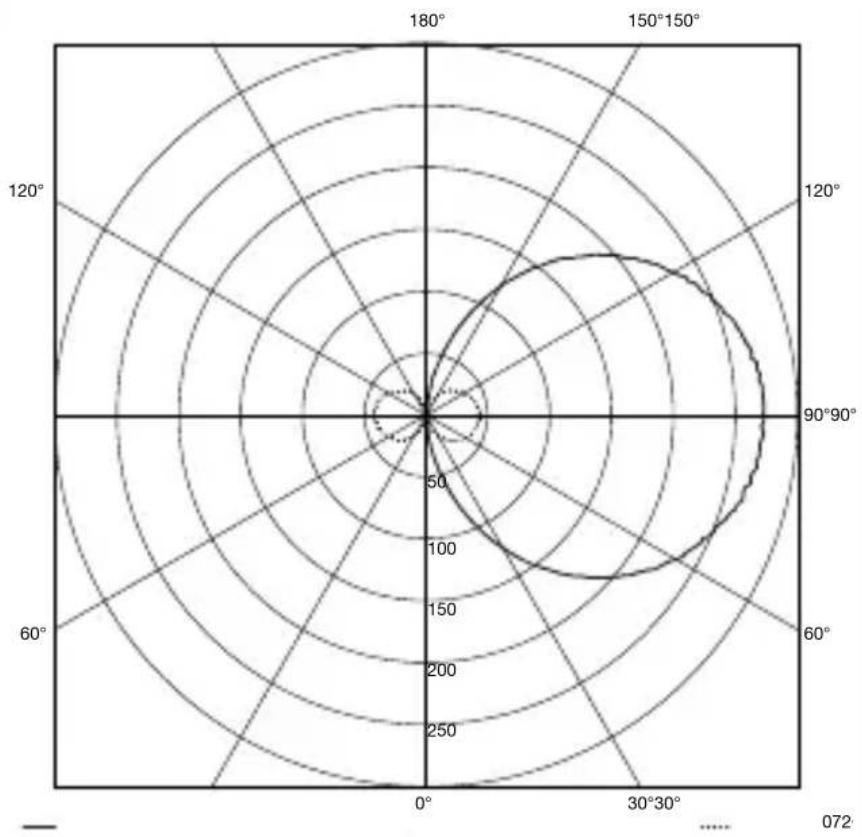

Lichtverteilungskurve

3.8

4. Elektrischer Anschluss

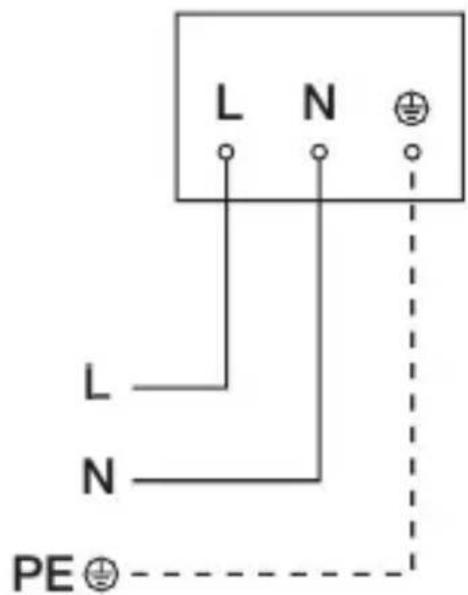

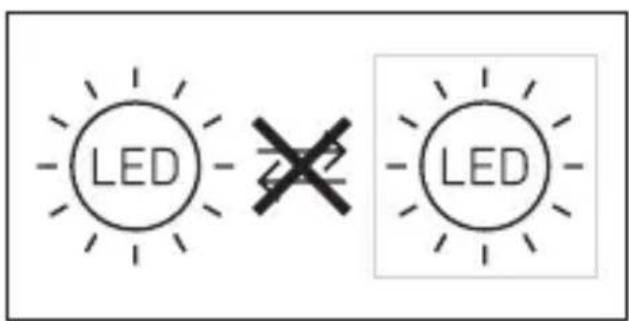

Schaltplan Leuchten

4.1

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

PE = Schutzleiter (grün / gelb)

Das Gerät kann auch elektrisch nach einem Netzschalter angeschlossen werden, wenn sichergestellt ist, dass der Netzschalter ständig eingeschaltet ist.

Die LED theses Geräts ist nicht ersetzbar. Wenn erforderlich, ist das komplette Gerät zu ersetzen.

5. Montage

Gefahr durch elektrischen Strom!

Die Berührung von stromfuhrenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs prüfer kontrollieren.
• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt.

Gefahr von Sachschäden!

Ein Vertauschen der Anschlussleitungen kann zu Kurzschlussfahren.

• Anschlussleitungen identifizieren.
• Anschlussleitungen korrekt verbinden.

Montagevorbereitung

• Alle Bauteile auf Beschädigung prufen. Bei Schäden das Produkt nicht in Betriebnehmen.
  Geeigneten Montageort auswahlen.

-Unter Berücksichtigung der Reichweite.
-Unter Berücksichtigung der Bewegungserfassung (nur SC).
-Erschütterungsfrei.
-Erfassungsbereich frei von Hinder nissen (nur SC).
-Nicht in explosionsgeführdaten Bereichen.
-Nicht auf leicht entflammbaren Oberflächen.
-Kein Einblick in die Lichtquelle aus kurzer Distanz (< 30 cm).
-Mindestens 50 cm von anderen LED-Leuchten entfernt.

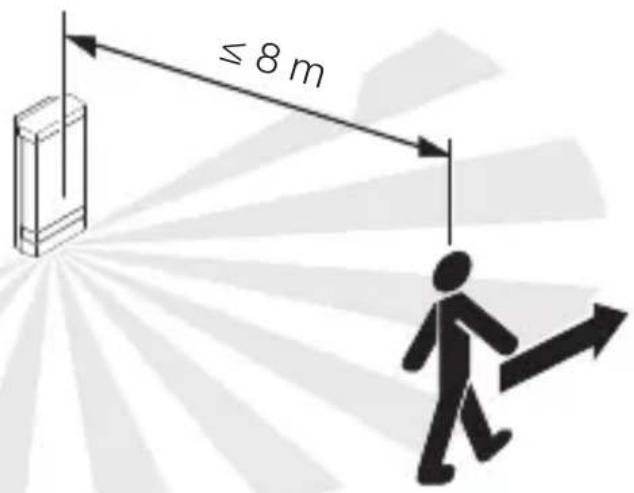

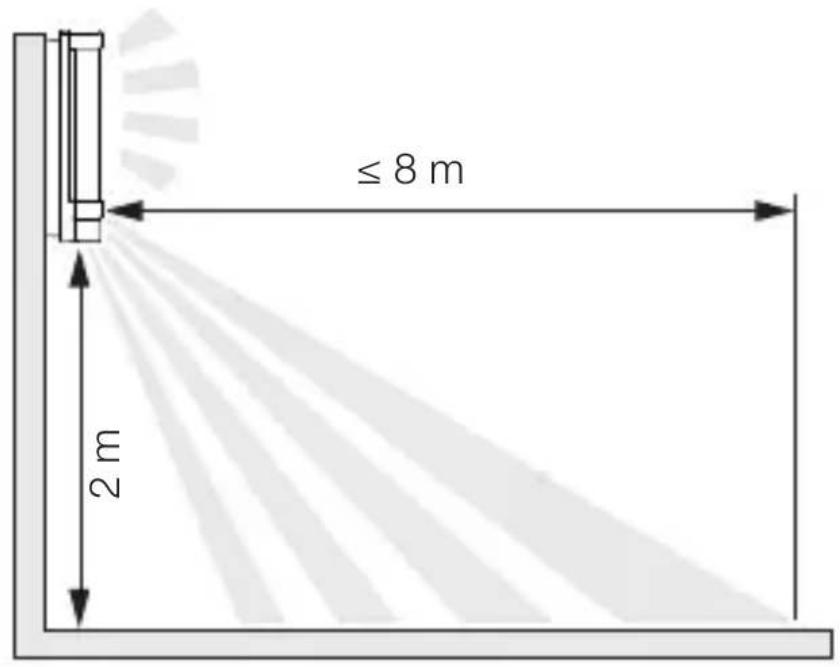

Reichweite Leuchten L 270 Digi SC und L 271 Digi SC

5.1

Bewegungserfassung seitlich zur Gehrichtung

Leuchten L 270 Digi SC und L 271 Digi SC

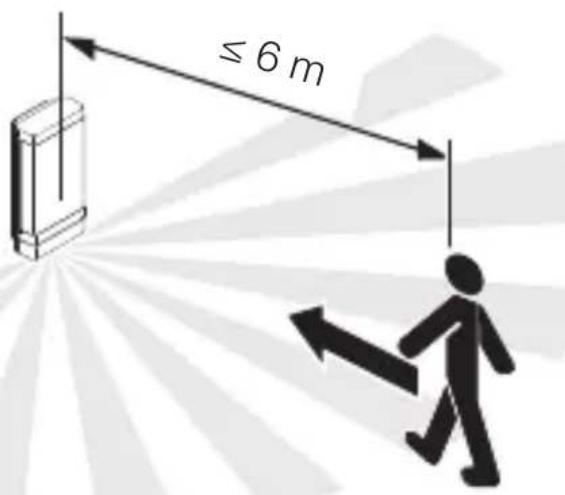

5.2

Bewegungserfassung in Gehrichtung

Leuchten L 270 Digi SC und L 271 Digi SC

5.3

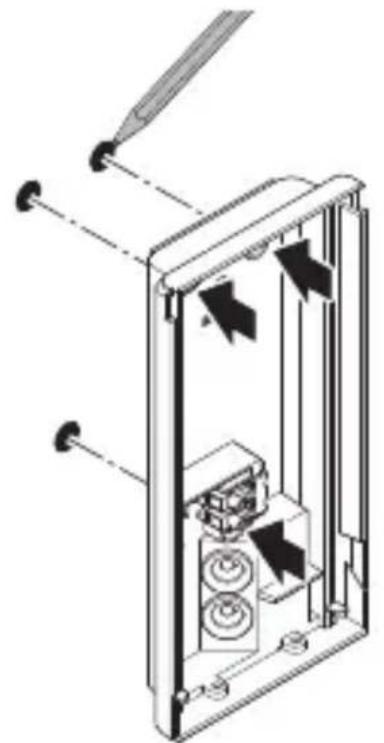

Montageschritte

5.4

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist.

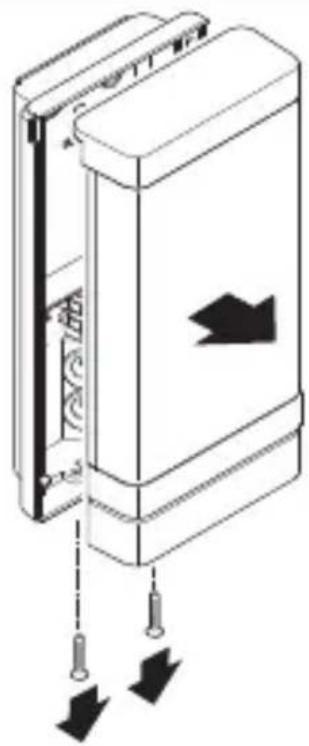

• LED-Abdeckung vom Wandhalter abschrauben.

5.5

• Verbindungsstecker offen.

5.6

Bohrlicher anzeichnen.

5.7

• Löcher bohren (Ø 6 mm) und Dübel einsetzen.

5.8

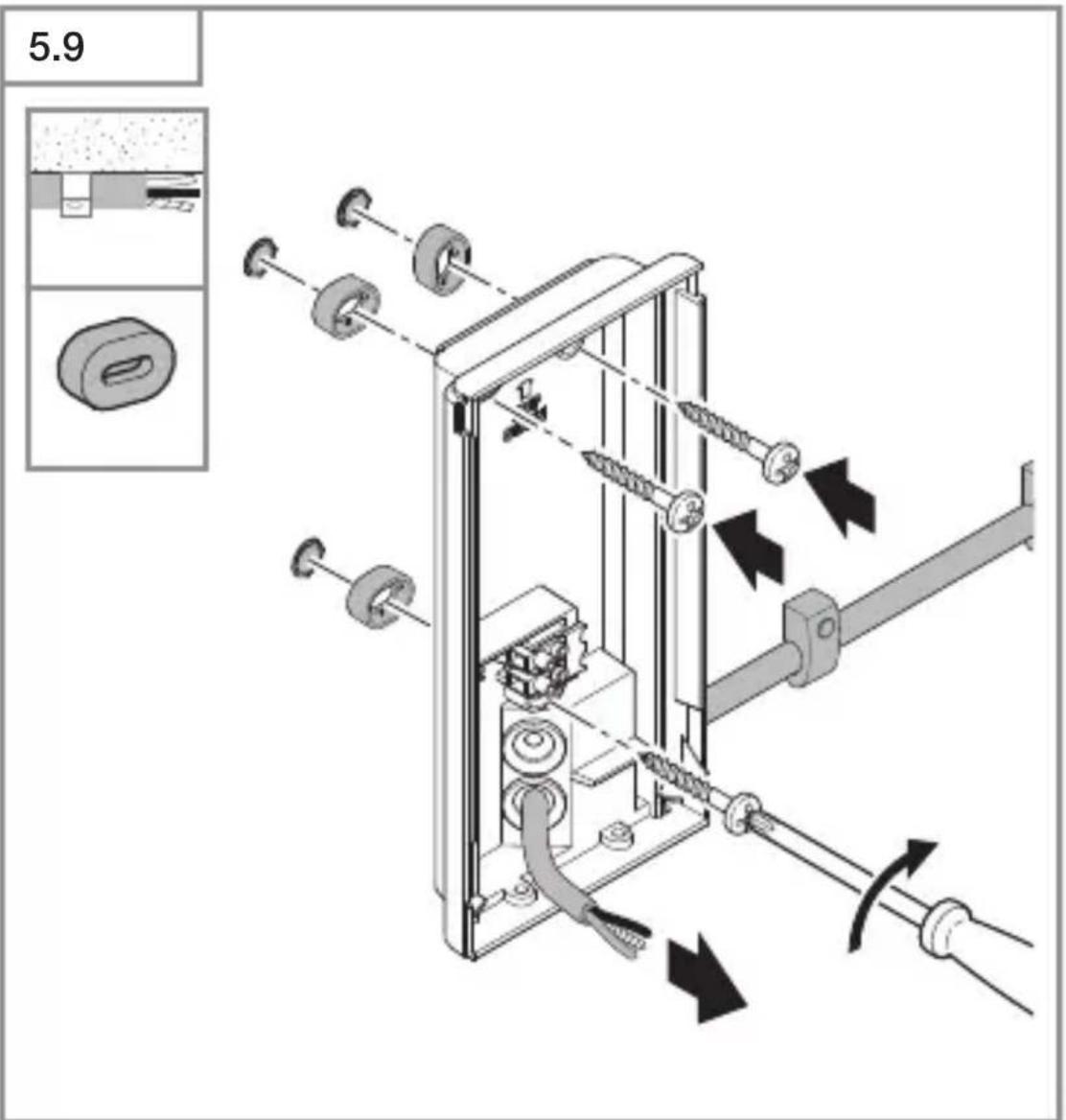

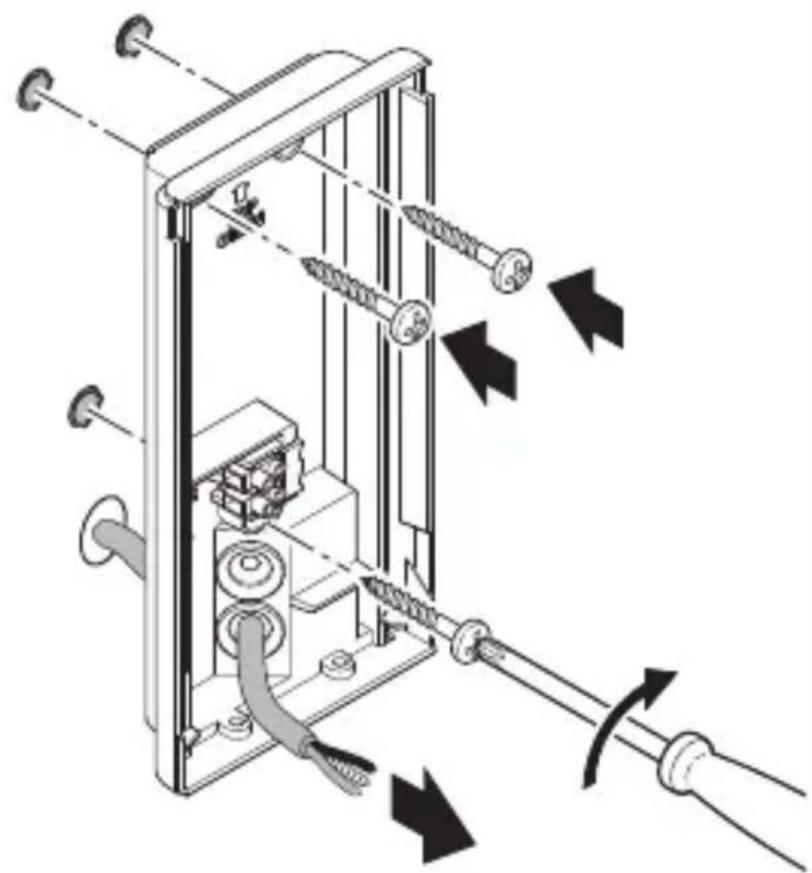

Dichtstopfen für Netz-Zuleitung durchstoßen.
- Wandhalter bei Unterputz-Zuleitung ohne Abstandhalter festschrauben.

Dichtstopfen für Netz-Zuleitung durchstoßen.
- Wandhalter bei Aufputz-Zuleitung mit Abstandhaltern festschrauben.

5.10

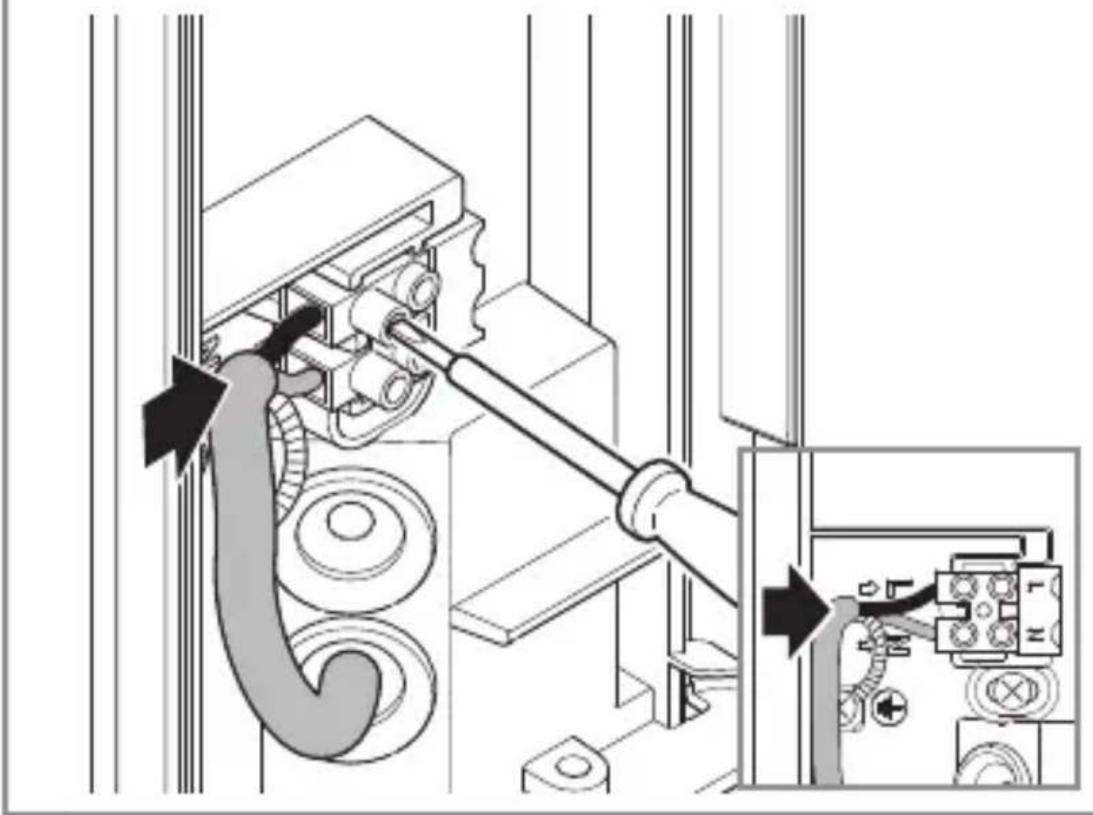

• Netzzuleitung laut Schaltplan anschließen.

4. Elektrischer Anschluss

Leuchte L 270 Digi SC

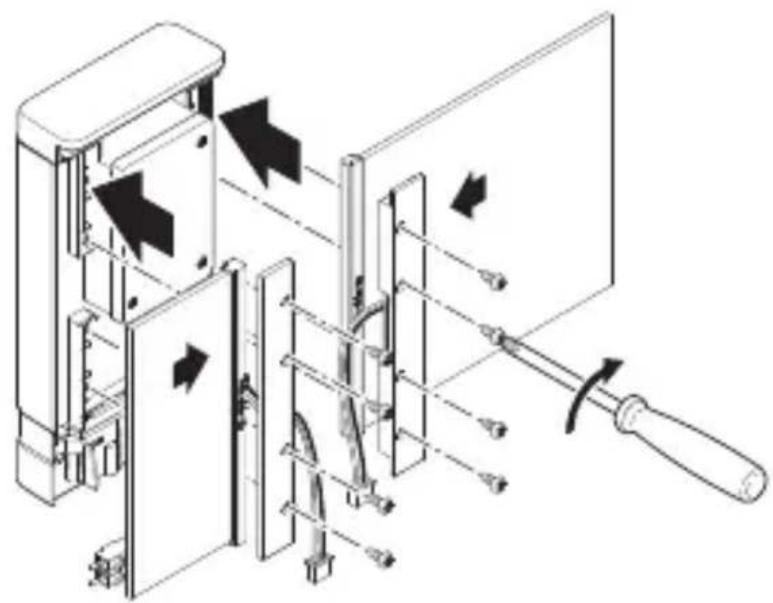

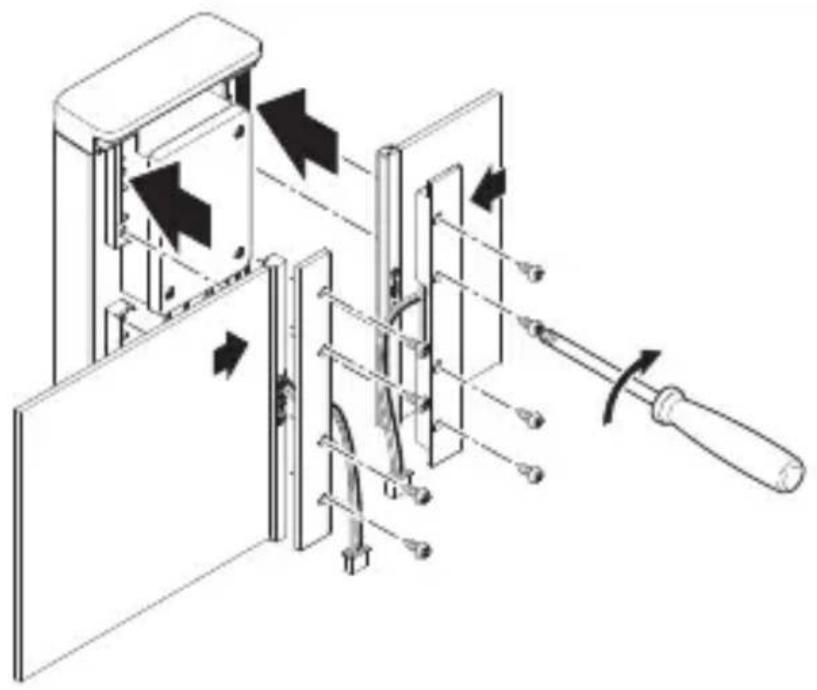

5.11

• Panels in das Chassis stecken. Panelhalter festschrauben.

-Das große und keine Panel kann jeweils alternativ an beiden Seiten angeschraubt werden.

Die Panels konnen getauscht werden.

Leuchte L 270 Digi SC

5.12

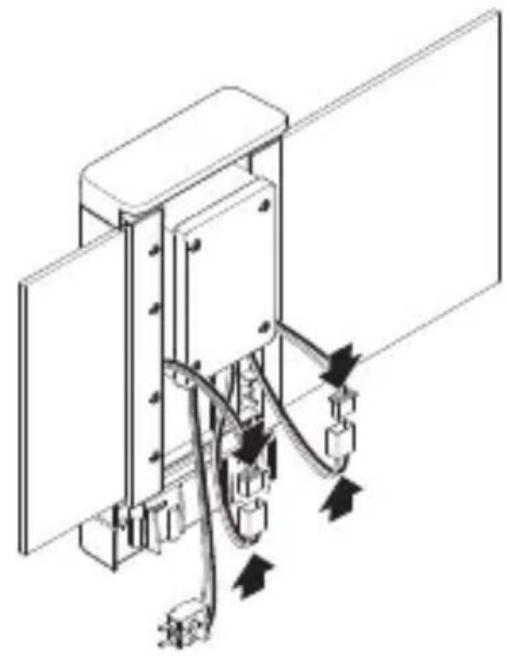

• Verbindungsstecker für Hausnummernpanels zusammenstecken.

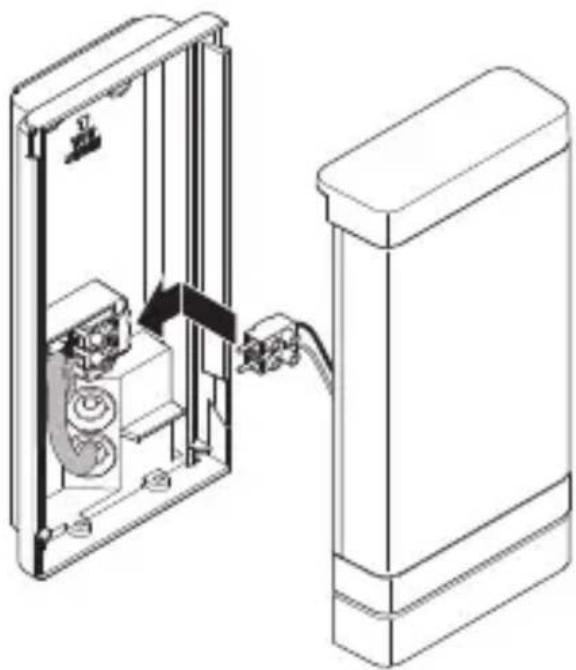

5.13

Anschlussklemme aufstecken.

5.14

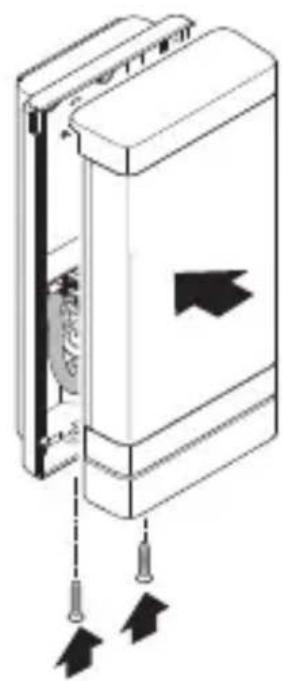

• LED-Abdeckung auf Wandhalter schrauben.

5.15

• Spannungszufuhr einschalten.

Leuchte L 270 Digi SC

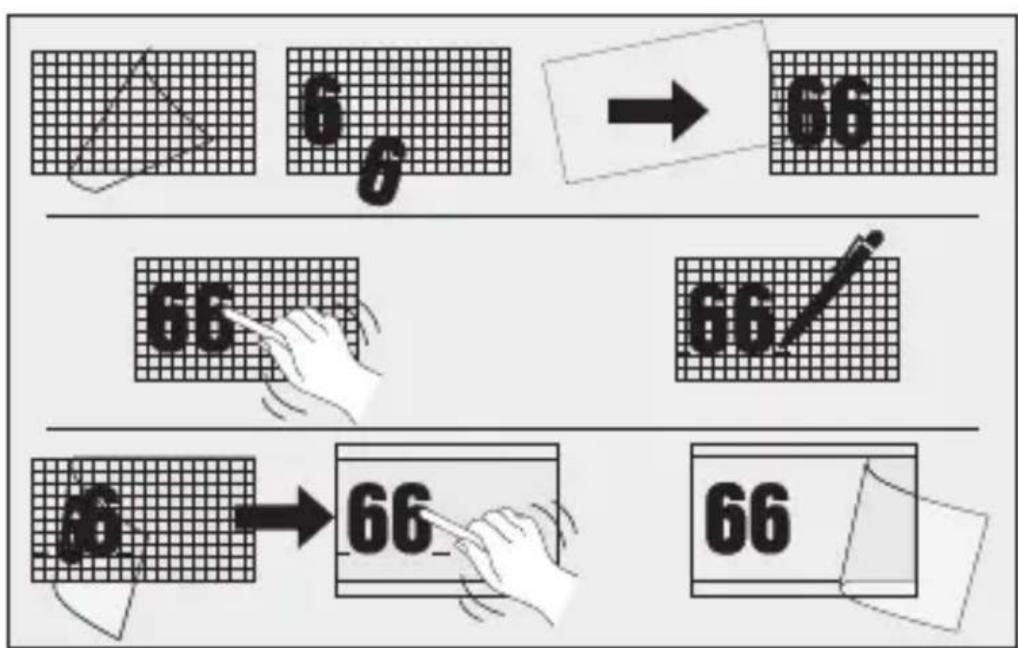

5.16

• Hausnummern aus Hausnummernbogen aufkleben.
• Einstellungen vornehmen.

,6. Funktion

6. Funktion

Leuchten L 270 Digi SC und L 271 Digi SC

Werkseinstellungen (Auslieferungszustand)

• Reichweiteneinstellung: max.
• Zeiteinstellung Hauptlicht: 10 sek.
• Zeiteinstellung Grundlicht: 1 min.
• Dämmerungseinstellung: 2.000 Lux
• Grundlicht Dimmlevel: 50%

Werkseinstellungen

• Reichweiteneinstellung: 8 m
• Hauptlicht-Nachlaufzeit: 3 min.
• Grundlicht-Nachlaufzeit: 5 min.
• Dämmerungseinstellung: 500 Lux
• Grundlicht Dimmlevel: 10%
• Effektlicht: AN

Steinel Connect App

Für die Konfiguration des Geräts mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrlem AppStore heruntergeladen werden. Es ist ein bluetoothfahiges Smartphone oder Tablet erforderlich.

Android iOS

Funktionen, durch die Steinel Connect App einstellbar:

• Zeiteinstellung 5 s - 60 Min
• Dämmerungseinstellung 2-2.000 Lux
• Lux-Teach
• Grundlicht
• Hauptlicht
• Soft-Lichtstart-Funktion
• Uhrzeit-Teach
• Reichweiteneinstellung
• Bluetooth-Vernetzung

Zeiteinstellung

Die Ausschaltverzögerung kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. jeder erfasste Bewegung schaltet das Licht erneut ein.

Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Dämmerungseinstellung

Die Ansprech helligkeit (Dämmerung) kann stufenlos von ca. 2-2.000 Lux eingestellt werden.

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss Tageslichtbetrieb eingestellt sein.

Grundlicht

Die Helligkeit des Grundlichts kann zwischen 10% und 100% eingestellt werden.

Das Grundlicht kann zeit- oder helligkeitsbasiert eingestellt werden.

Bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100%) geschalte. Danach schalte die Leuchte wieder auf Grundlicht.

Hauptlicht

Die Helligkeit des Hauptlichts kann zwischen 10% und 100% eingestellt werden.

Soft-Lichtstart-Funktion:

Beim Einsatz wird die Helligkeit stetig bis 100% hochgeregt (fade in).

Beim Ausschalten wird die Helligkeit stetig bis 0% heruntergeregelt (fade out).

Fade-in- und fade-out-Zeiten sind wählbar.

Dauerlichtbetrieb

Die Parameter des Dauerlichtbetriebs konnen über die Steinel Connect App eingestellt werden.

In der neuen App kann das Dauerlicht beliebig bis zu einer bestimmten Uhrzeit eingestellt werden (Uhrzeit-Teach).

Bluetooth-Vernetzung (Bluetooth-Connect-Mesh)

Der Sensor-Schalter entspricht dem Bluetooth-Mesh-Standard. Er kann mit allen Produkten, die dem Bluetooth Mesh Standard entsprechen, vernetzt werden.

Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen

Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschluss gespeichert. Durch die Schlüssel ist ein unbefugter Zugriff auf den Sensor ausgeschlossen.

Für den Zugriff über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden.

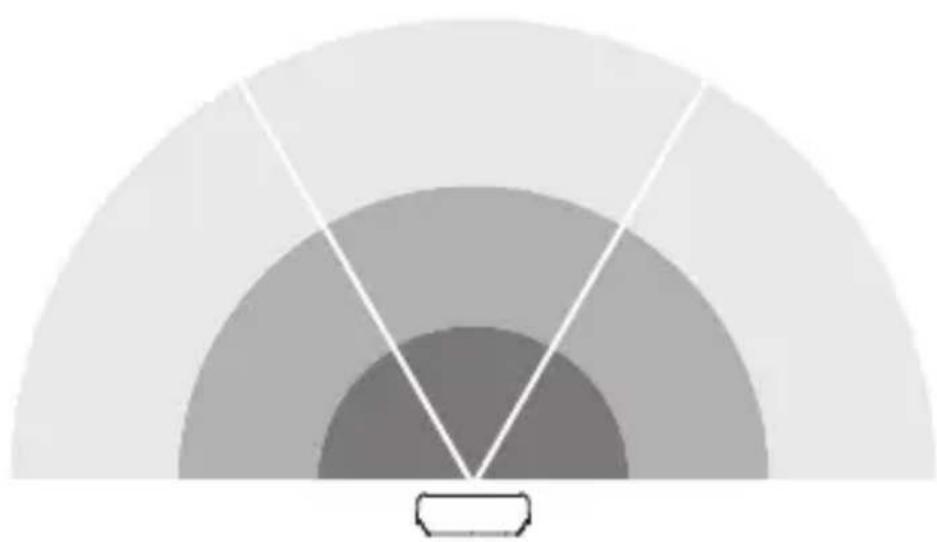

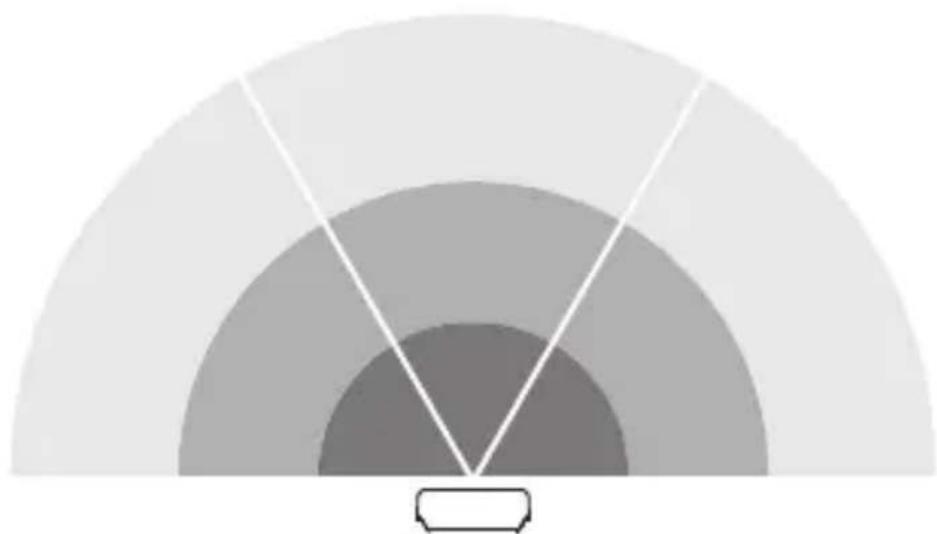

Erfassungsbereich einstellen

6.1

Der Erfassungsbereich des Sensors ist in drei Bereiche aufgeit:

• Jede der drei Bereiche kann einzeln aktiviert oder deaktiviert werden.
• Für jeder der drei Bereiche kann die Reichweite einzeln eingestellt werden.

Hinweis: Bei Einstellung des Erfassungsbereichs wird empfohlen:

• Die kürzeste Zeit zu wahren.
• Tageslichtbetrieb einzustellen.

7. Wartung und Pflege

Das Gerät ist wartungsfrei.

Gefahr durch elektrischen Strom!

Der Kontakt von Wasser mit stromfuhrenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

Gerat nur im trockenen Zustand reinigen.

Gefahr von Sachschäden!

Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittelreinigen.

Nur L270:

• Verunreinigungen der Panels mit einem weichen Tuch und Glasreiniger abwischen.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Herstellergarantie

Herstellergarantie der STEINEL GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als EndkundenigeriaeineGarantie gemaB den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsehler berufen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sümttliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte.

Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre jeweils ab Kaufdatum des Produkts.

Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusammen zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem bebrauchsbedingten oder sonstigen tatsächlichen Verschleib von Produktteilen oder Mängeln am

STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleib zurückzuführen sind,
- bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
- wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
- wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
- bei Transportschäden oder -verlusten.

GeltungdeutschenRechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruchnehmen sollen, senden Sie esitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH - Hirschstettnerstraße 19/G/1/1, AT-1220 Wien). Wir empfehlen Ihnen daher, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

10. Technische Daten

• Abmessungen (H×B×T): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm

• Netzspannung: 220-240 V, 50/60 Hz

• Leistungsaufnahme (P_on) : L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
• Lichtstrom (360°): L 270 SC: 637 lm
  L 271 SC / L 271 C: 566 lm
• Effizienz: L 270 SC: 82 lm/W L 271 SC / L 271 C: 85 lm/W
• Standby Sensor (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Standby Netzwerk (P_net) : 0,50 W
• Farbtemperatur: 3.000 K (warmweiB)
• Farbowiedergabeindex: R_d = 82
• Mittlere Bemessungslebensdauer:

L70B50 bei 25^: > 60.000 Std.

• Farbkonsistentz SDCM: Anfangswert: 3
• Lichtstärkeverteilung:

• Grundlicht: justierbar von 10 - 100 %
• Hauptlicht: justierbar von 10 - 100 %
  -Erfassungsreichweite*: max. 8 m tangential
  -Erfassungswinkel*: 180°
• Zeiteinstellung*: 5 s - 60 min
• Dämmerungseinstellung*: 2-2.000 Lux
• Reichweiteneinstellung*: 1-8 m
• Schutzart: IP 44
• Schutzklasse: //
• Schlagfestigkeit: IK 03
• Umgebungstemperatur: -10 bis +40°C

• Energieeffizienzklasse: Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „E".

• Für C: Nur in Kombination mit einem Bluetooth-Sensor-Produkt.

11. Störungsbehebung

Gerät ohne Spannung.

• Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  Defekte Sicherung austauschen.

• Leitung unterbrochen.

• Leitung mit Spannungssprüfer überprüfen.
• Kurzschluss in der Netzzuleitung.
  Anschlüsse überprüfen.
• Eventuell vorhandener Netzschalter aus.
• Netzschalter einschalten.

Gerat schaltet nicht ein.

• Dämmerungseinstellung falsch gewählt.
• Dämmerungseinstellung neu einstehen.
• Netzschalter AUS.

• Netzschalter einstellen.

• Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.
  Defekte Sicherung austauschen.

• Schnelle Bewegungen werden zur Störungsmini mierung unterträckt oder Erfassungsbereich zu Klein oder nicht korrekt.

• Erfassungsbereich kontrollieren und justieren.
  -Lichtquelle defekt.
  Die Lichtquelle ist nicht wechselbar. Gerät kompletter setzen.

Gerat schaltet nicht aus.

• Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Gerat schaltet unerwünscht ein.

• Gerät nicht bewegungssicher montiert.
• Gerät fest montieren.
  -Bewegung lag vor, wurde jedoch vom Beobachternicht erkannt (Bewegung hinter Wand, Bewegung eineskleinen Objektes in unmittelbarer Lampennähe etc.).
• Bereich kontrollieren.
• Bei Bedarf den Erfassungsbereich einschränken oder verändern.

Contents

Schakelschema lampen

4.1

Registrariebereik instellen

6.1

10. Technische gegevens

• Afmetingen (H × B× D): L 270 SC: 235 × 366 × 65 mm L 271 SC / L 271 C: 235 × 116 × 65 mm
• Netspanning: 220 - 240 ~V, 50 / 60 ~Hz
• Opgenomen vermogen (P_on): L 270 SC: 7,80 W L 271 SC / L 271 C: 6,60 W
• Lichtstroom (360^) : L 270 SC: 637 lm
  L 271 SC / L 271 C: 566 lm
• Efficientre: L 270 SC: 82 lm/W
  L 271 SC / L 271 C: 85 lm/W
• Stand-by sensor (P_sb) : L 270 SC; L 271 SC: 0,50 W
• Stand-by network (P_net) : 0,50 W
• Kleurtemperatuur: 3.000 K (warm wit)
• Index kleurweergave: R_a = 82

De lamp schakelt nicht in.

De lamp schakelt nicht uit.

Översikt über armatur L 270 Digi SC

3.6

A Belyst husnummerpanel
B Vaggfaste
C Panelfaste
D Anslutningsplint
E Belyst panel
F LED-skydd
G Anslutningskontakt
H Sensorenhet

I Packning

J Armaturhus (i LED-skyddet)

"6. Funktion"

6. Funktion

Funktionsprincip for bevgelsessensoren

Funktionsprincippet vedrører sensorvarianten (SC) aller den manuelle variant (C) i kombination med et Bluetooth-sensorprodukt.

"6. Funktion"

6. Funktion

Soft-lysstart-funktion:

• Sikringen/DD:innkoblet/defekt.

Koble inn sikringen.
- Skift ut defekt sikring.

Tootja garantii STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksamaa

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vokietija

ObeHHeHne B cetb Bluetooth (Bluetooth-Connect-Mesh)

CehcOpHbI NepeKJIIOUaTeIb COOTBeTCTByeT CTaHdApTy Bluetooth Mesh. OH MoXeT 6bITb ObYeINHeN B CeTb CO BCEMN pOdyKTaMn, KOTOpBle COOTBeTCTByIOT CTAHdApTy Bluetooth Mesh.

Hac troponka nepekliouatejra cehcopob BbINOJIHЯETcC nOMOu npniloxeHn Steinel Connect. KOrda nepekIIOUaTeIb cehcopOB noKlIOuaETcR K npiloxeHn Steinel Connect bIepBbie, COOTBeTCTByIOUne ceTeBbie KJIQUn coXpaHJOTcRaHa cMaprfoHe iIN pIaNHeTe. KJIQUn NCKLIQUaIOT HecaHKZIOHnPOBaHHbI DoCTyP K CEHCOPY.

ДяdoctупасдругоСмартфonaилпалшета Heo6-XODIMO COBMECTHO INCNoIb3OBaTb CTeBOJ KJIQU.

Hactpoika 30hbl o6hapyxhenia

6.1

3oHa 6hapxkeHnCeHcopa pa3eJeHa Ha TpN 30HbI:

• KaЖдую n3 Tpex 3OHy можно aKTиВирOBaTb nI IN DeaKTиВирOBaTb OTdEJIbHO.
• Paɪnyc DeɪCTBnA MoXHo OTpeγIInpOBAtB OTdEJIbHOДЯ KʌkdoN i3 Tpex 3OH.

Yka3aHne: npn HacTpoKe 30HbI OShapxKeHna peKOMeHNyETcYCTaHOBNTb MInHMalbHyIO pODoJXKeJIbHOCTb.

• BbIbpaTb camoe kopoTkoe Bpemr.
• YCTaHOBtB peKIM dHeBHO OCBeUeHnI.

7. ТхнунеCKoe обслухиBaHne n yXoI

I3dJIeHe Tpe6yET TexHnueCKoTo 06cLyXnBaHnJ.

Опасноctь n3-3a удара щлектуческ imm TOKOM!
