EXACTION

4

Deutsch

Sicherheitshinweise

YcnoBn3KcnnyataunHxpanenH

HactoJn 3NeKtpOnHcTpymEt nprroEHN HCKIOHTeBHO
IaI3KcIIpyataun B 3aKpbITbIX NOMEeHnX.

Дябурног pa60ыdoуctma TempepaTpy Okpykaioue cpebldoKHa haoDnBcB aHna3OHe OT O℃do +45^ npDoyctmO OTHOCHTbHO BnAHHOCHTBO3yxa ot 20 do 95% beBbinaedHn poCbl.

Pnncnoc6beneHne nnoBewHBaHHaA

C NOMOJIbIO NOBBeCHOH CkO6bl (11) MoKHO 3aKePHTb 3JIeKTPOINHCTpyMeHT Ha npncnoc6neHn dIy NOBBeWnBa-HNIA.

-HaIeHbTeNoBcEChyIOCKOby(11)Ha3NeKTPoHHCTpyMeHT,TO6bI OHA BOWnA B WnNci(b) (12).
Perynphopno npoBepaTe coCToHHe noDBeChOn cKo6bl N KpOka B npcncoc6bEnHN dIy noDbewuBaHN.

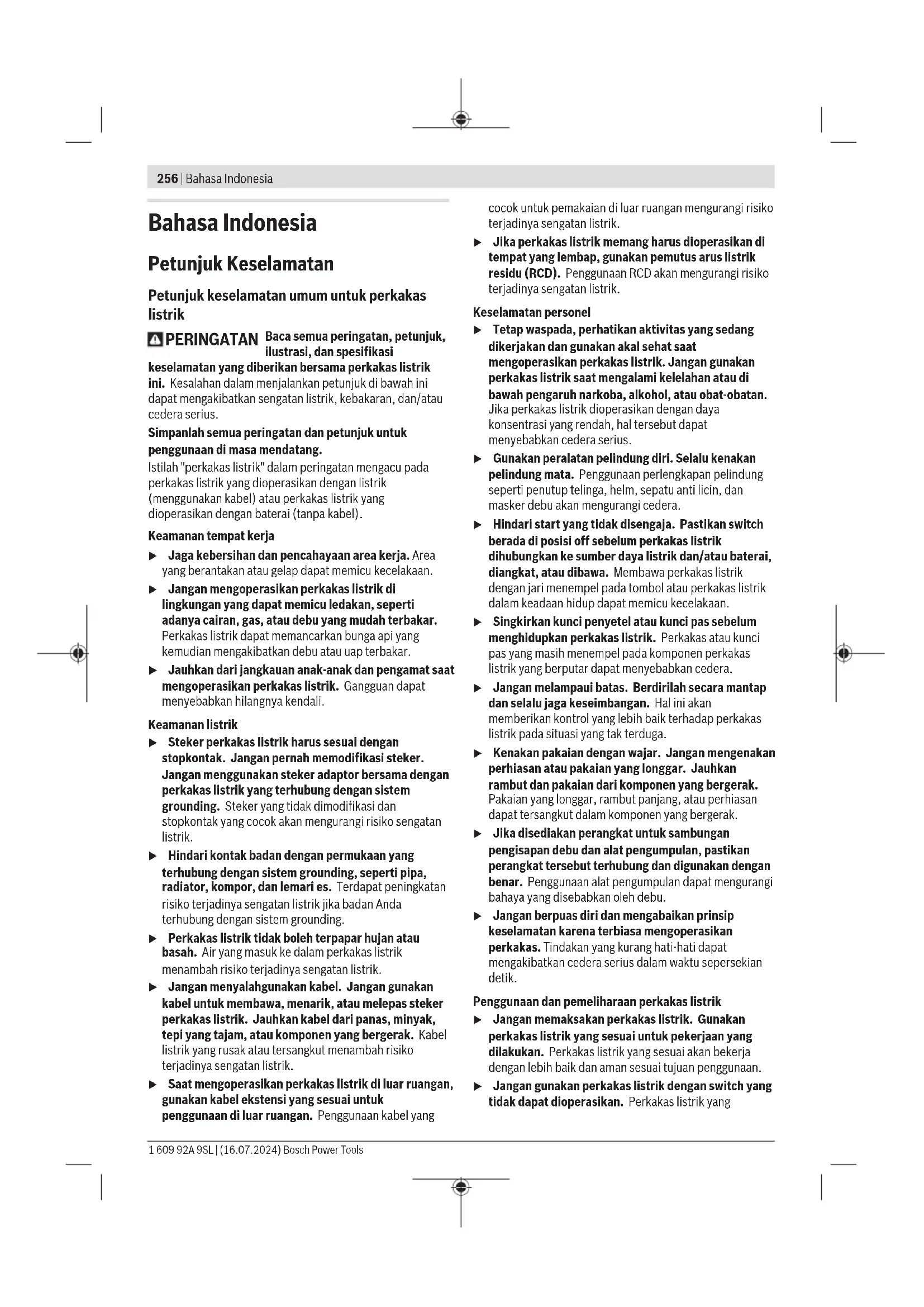

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan speifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mencakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan diASA mendatang.

Istilah "perkakas listrik" dalam peringatan kepada pada perkakas listrik yang dioperasikan dengan listrik (meng gunakan kabel) untuk perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanantempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan ata gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan,seperti adanya cairan,gas,atau debu yang sudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atas uap terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan Perkins listrik. Gangguan dapat menyebabkan hilangnya kendlai.

Keamanan listrik

Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menjadi steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding,seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.
Perkakas listrik tidak boleh terpapar hujan atas basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya mengatan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, oleh melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, oleh komponen yang bergerak. Kabel listrik yang rusakan untuk tersangkut menambah risiko terjadinya mengatan listrik.
- Saat mengoperasikan Perkins listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang

cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.

Jika perilakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pematus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

• Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat kepada mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik untuk mengalami kelelahan oleh di bawah pengaruh narkoba, alkohol, untuk obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat mencebabkan cedera serius.
  Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindungseperti penutup telinga, helm, seksu anti licin, dan masker debu akan mengurangi cedera.
  Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkamas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, ata dibawa. Membawa perkamas listrik dengan jari menempel pada tambol kepada perkamas listrik dalam keadaan hidup dapat memicu kecelakaan.
  Singkirkan kunci penyetel atopu kunci pas sebelum menghidupkan perkakas listrik. Perkakas atopu kunci pas yang磨损en menempel pada komponen perkakas listrik yang berputar dapat menuyebabkan cedera.
  Jangan melampauiatas. Berdirilah secara mantap dan selelu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
  Kenakan pakaian dengan wajar. Jangan mengenan perhiasan atas pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atas perhiasan dapat tersangkut dalam komponen yang bergerak.
  Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
  Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang seksui untuk pekerjaan yang dilakukan. Perkakas listrik yang seksui akan bekerja dengan lebih baik dan aman seksui tujuan penggunaan.
Jangan gunakan perilakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang

switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.

Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelummenyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara meng gunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkamas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkamas listrik. Apabila rus, perbaiki perkamas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkamas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pusau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih sudah dikendalan.
Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbebada dari fungsinya dapat说我yebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

Isi ulang dayaanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk situjisien set baterai dapat mencyebabkan risiko kebakaran apabila digunakan dengan set baterai lain.
Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran.
Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya,seperti klip kertas, koin, kunci, paku, sekrup, ata benda logam kecil lainnya yang dapat membuat sambungan dari saturu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran kepada api.
Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadikontak secara tidak disengaja, bilas dengan air. Jikacairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapatmenyebabkan iritasasi ata luka bakar.

Jangan gunakan set baterai kepada perilakas yang rusak kepada telah dimodifikasi. Baterai yang rusak kepada telah dimodifikasi dapat menimbulkan kejadian yang tak terdugaseperti kebakaran,ledakan,atau risiko cedula.
Jangan meletakkan set baterai kepada perilakas di dekat api kepada suhu tinggi. Paparan terhadap api kepada suhu di atas 130^ dapat memicu ledakan.
- Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai kepada perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak terap pada luar rentang suhu yang ditentukan dapat merusak baterai dan mencapatkan risiko kebakaran.

Servis

Minta teknisi berkualifikasi untuk menyervis perkamas listrik dengan harianya.metrongunan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkamas listrik.
Jangan pernah melakukan servis pada baterai yang telahrusak.Servis baterainya boleh dilakukan oleh produsen ataspenyedia servis resmi.

Petunjuk Keselamatan untuk Obeng

• Pegang perkakas listrik pada permukaan gagang isolator saat pengoperasian yang memungkinkan kepada pengencang bersentuhan dengan kabel yang tidak terlihat. Menyentuh dalam pengencang yang dialiri listrik dapat Memberebabkan bagian logam perkakas listrik dialiri listrik, menjadi berisiko mengakibatkan sengatan listrik pada operator.
  Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat kepada hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan Barang-barang menjadi rusak.
  Pegang perkakas listrik dengan kencang. Saat mengencangkan dan mengendurkan obeng dapat terjadi reaksi tarsi yang tinggi sesaat.
  Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang kepada bais lebih aman daripada benda yang dipegang dengan tangan.
  Sebelum meletakkan perkakas listrik, tunggulah tinggga perkakas berhenti berputar. Alat kerja dapat tersangkut dan menyebabkan perkakas listrik tidak dapat dikendalan.
  Asap dapat keluar apabila terjadi kerusakan kepada penggunaan yang tidak tersebut pada baterai. Baterai dapat terbakar kepada meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan.
  Jangan memodifikasi dan membruka baterai. Terdapat risiko korsleting.

258 Bahasa Indonesia

Baterai dapat rusak akibat benda-benda lancip,seperti jarum,obeng,atu tekanan keras dari luar.Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar,berasap,meledak,atau mengalamiapanas berlebih.
Hanya gunakan baterai pada produk dari produsen. Hanya dengan cara ini, baterai dapat terlindinguri kelebihan muatan.

Lindungi baterai dari panas, misalnya jugada ri di paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting.

Segera matikan perkakas listrik jika alat tambahan terkunci. Bersiaplah dengan reaksi tinggi yang menyebabkan sentakan. Alat tambahan akan terkunci jika perkakas listrik mengalami kelebihan Been atau perkakas bergerak miring pada benda kerja.

PERINGATAN

pengeboran dan aktivitas serupa dapat bersifat karsinogenik, teratogenik oleh mutagenik. Beberapa zat yang terkandung dalam debu ini: Timbel dalam cat dan pernis; silika kristal dalam batu bata, semen, dan pengerjaan bata lainnya; arsenik dan kromat dalam kayu yang diolah secara kimiawi. Risiko penyakit bergantung pada seperapa sering Anda terpapar zat tersebut. Untuk mengurangi bahaya tersebut, sebaiknya lakukan pengerjaan di ruangan yang berventilasi基本原则 dengan peralan pelindingung yang sesuai (misalnya dengan peralan pelindingung pernafasan yang didesain khusus serta dapat menyararing partikel debu terkecil).

Jangan menyalakan perkakas listrik secara tiba-tiba. Pastikan tambol untuk menghidupkan dan mematikan berada dalam posisi off sebelum memasang bateri. Membawa perkakas listrik dengan jari tangan berada pada tambol untuk menghidupkan dan mematikan ata memasang bateri pada perkakas listrik yang.myala dapat menimbulkan kecelakaan.
Hanya gunakanatatsisipanyangsesuai dan damkondisi yangmasihbaik.Alat sisipanyangrusakdapatmenjadi patahdan mengakibatkan cedera pengguna dankerusakan pada Barang.
Pastikan atat terpasang pada dudukan atat kerja saat memasang atat sisipan. Jika atat sisipan tidak dipasang dengan kencang pada dudukan atat kerja, atat dapat 'terlepas dan menjadi tidak terkendali.
Berhati-hatilah saat memasang sekrup yang panjang, terdapat risiko sekrup meleset tergantungjenis sekrup dan alat sisipan yang digunakan. Seringkali sekrup yang panjang tidak dapat dikendalan dengan baik, sehingga terdapat bahaya sekrup meleset dan mulukai pengguna saat sekrup dipasang dan diputar.
Perhatikan arah putaran yang disetel sebelum menghidupkan perilakas listrik. Jika ingin melepas

sekrup dan arah putaran disetel ke arah untuk memasang sekrup, perkamas listrik dapat bergerak kuat dan tak terkendali.
Jangan gunakan perkakas listrik sebagai mesin bor. Perkakas listrik dengan kopling stop tidak cocok digunakan untukMMCopling dapat terlepas secara otomatis tanpa peringatan.

Spesifikasi Produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik ini cocok digunakan untuk memasang dan melepas sekrup, mur dan benda-benda berulir lainnya dalamatas-batas ukuran dan kemampuan tertentu.

Perkakas listrik ini tidakcocok untukdigunakan sebagai mesin bor.

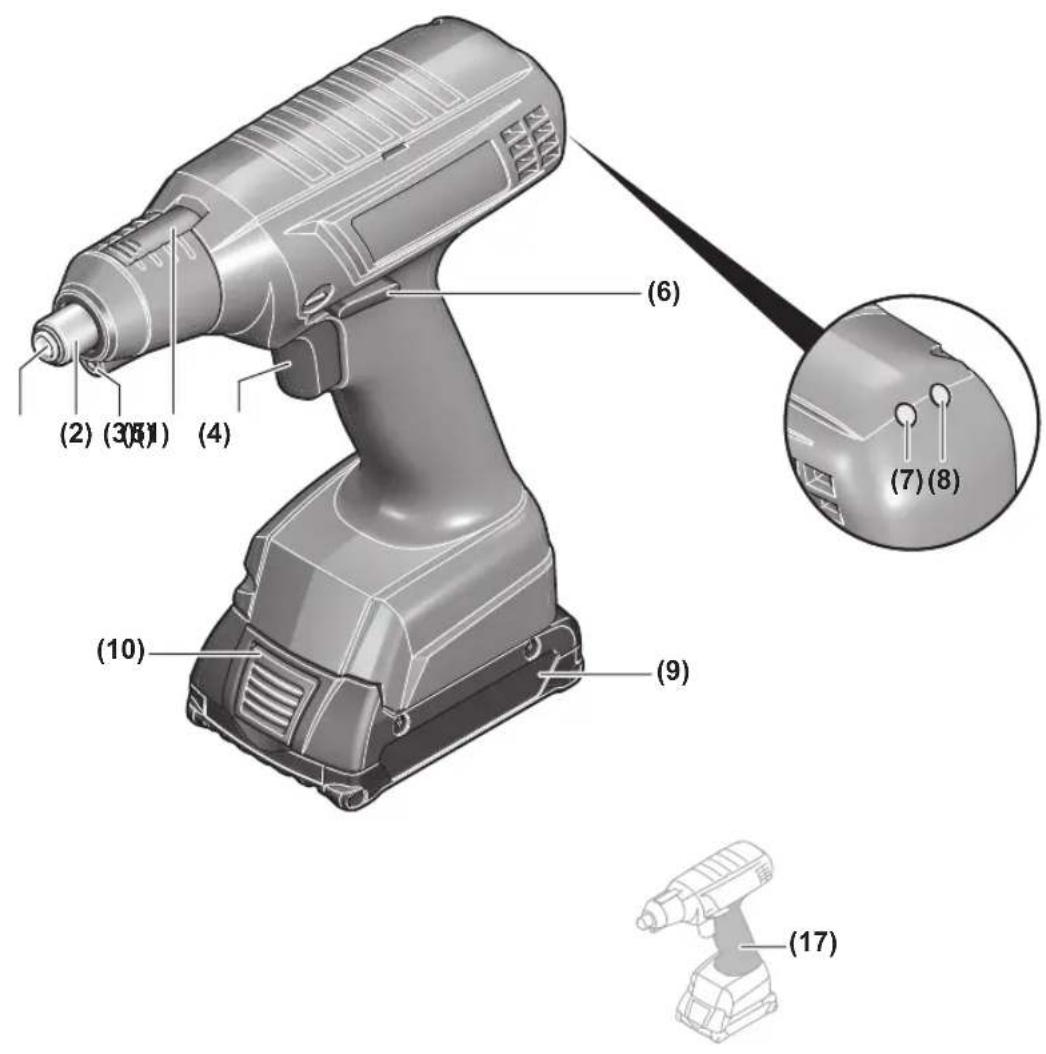

Ilustrasi komponen

Penomoran ilustrasi komponen menjad gamber perkakas listrik pada halaman grafis.

(1) Dudukan alat kerja
(2) Chuck penggantian cepat
(3) Lampu kerja
(4) Penggeser untuk penyetelan awal torsi
(5) Tombol on/off
(6) Switch arah putaran
(7) Indikator level pengisian daya baterai
(8) Display LED penyekrupan
(9) Baterai
(10) Tombol pelepas baterai
(11) Braket penggantunga)
(12) Slot pemasangan untuk braket penggantung
(13) Alat sisipan ^a)
(14) Alat pengatur
(15) Cakram penyetet
(16) Ring penanda
(17)Gagang (permukaan genggam berisolator)
a) Aksesori ini tidak termasuk dalam lingkup pengiriman standar.

Data teknis

Obeng berdaya baterai untuk industri
EXACT ION 2-700 4-2000 6-1500 8-1100 12-450 12-700
Nomor Barang	3 602 D94 4.0 3 602 D94 4.1 3 602 D94 4.2 3 602 D94 4.3 3 602 D94 4.5 3 602 D94 4.4
Tegangan nominal	V= 18 18 18 18 18 18
Torsi untuk penyekrupan ketat/lunak menurut ISO 5393A)	Nm 0,5-2 1,5-4 1,5-6 2-8 2-12 2-12
Kecepatan Idle n0A)	min-1 70-700 200-2000 150-1500 110-1100 45-450 70-700
Berat B)	kg 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4
Tingkat perlindungan	IP 20 IP 20 IP 20 IP 20 IP 20
Dudukan alat kerja
- Chuck penggantian cepat	○¼" ¼" ¼" ¼" ¼" ¼" ¼" ○			○	○	○
Baterai (tidak termasuk dalam lingkup pengiriman standar)	Li-ion Li-ion Li-ion Li-ion Li-ion Li-ion
Suhu sekitar yang direkomendasik an saat pengisian daya	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Suhu sekitar yang diizinkan saat pengoperasian dan saat penyimpanan	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +50 ... +
Baterai yang direkomendasik an	GBA 18V... ProCORE18V... D)	GBA 18V... ProCORE18V... D)	GBA 18V... ProCORE18V... D)	GBA 18V... ProCORE18V... D)	GBA 18V... ProCORE18V... D)	GBA 18V... ProCORE18V... D)
Perangkat pengisi daya yang direkomendasik an	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...

A) diukur pada suhu 20 - 25^ dengan baterai GBA 18V 5.0Ah
B) tergantung pada baterai yang digunakan
C) daya terbatas pada suhu < 0^ C
D) Berat tanpa baterai
Nilai dapat berbebda-beda bergantung pada produk dan mungkin tunduk pada kondisi lingkungananya penggunaan. Informasi lebih lanjut pada www.bosch-professional.com/wac.

Petunjuk mengai akurasi

Mengurangi kecepatan putaran (terutama di bawah 50% ) dapat说我debabkan pengurangan torsi maksimal.

Peningkatan kecepatan putaran dengan Power Boost dapat memengaruhi akuras dan tindakan untuk mematikan

260 Bahasa Indonesia

perkakas. Hal tersebut dapat说我debabkan kelebihan menjadi pada kopling.

Uji kinerja mesin biasanya dilakukan pada 600 rpm seksuai VDI 2647.

Perubahan kecepatan putaran dan/atau torsi dapat memengarui akurasi.

Kinerja mesin harus diperiksa dengan pengaturan yang sesuai.

Baterai

Bosch顶尖 perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi daya baterai

Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai tingga penuh sebelum menjungakannya untuk pertama kali.

Memasang baterai

Untuk melepas baterai, tekan tambol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa.

Indicator level pengisian daya (LED kuning)

Indikator level pengisian daya bateri	Arti
Lampu berkedip + sinyal akustik	Pengisian daya bateri: Hanya 6-8 penyekrupan yang telah dapat dilakukan.
Lampu menyala terus-menerus + sinyal akustik	Kapasitas tidak lagicekup untuk situ penyekrupanEARU dengan perkakas listrik mengalami oleh berlebih: Perkakas listrik tidak lagi dapat dihidupkan. - Keluarkan baterai dan pasang kembali situ baterai yang terisi daya penuh.
Lampu berkedip	Perkakas listrik terlalu panas dan tidak dapat beroperasi: - Tunggu hingga kedipan berhenti secara otomatis setelah menjadi ada sebelum perkakas listrik digunakan kembali.

Saat memasang baterai (9) dan menekan tambol on/off (5), indicator level pengisian daya baterai akan menampikan level pengisian daya baterai selama 5 detik.

Indicator level pengisian daya baterai	Kapasitas
Hijau 60-100%
Kuning 30-60%
Merah 0-30%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai dapat perantung suhu antara -20^ hingga 50^ . Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menuunjukkan kepada baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk membuang.

Caramemasang

Lepaskan baterai dari perkakas listrik sebelum melakukan pekerjaan apa pun pada perkakas listrik (misalnya perawatan, penggantian alat kerja, dll.).

Terdapat risiko cedula apabila tambol on/off ditekan secara tidak sengaja.

Area penggunaan dan penyimpanan

Perkakas listrik tersebut boleh digunakan di ruang tertutup. Agar perkakas listrik dapat berfungsi dengan的前提下, sehukuk sekitar sebaiknya berada di antara 0^ tingga +45^ dengan kelembapan udara relatif antara 20 tingga 95% bebas dari kondensasi.

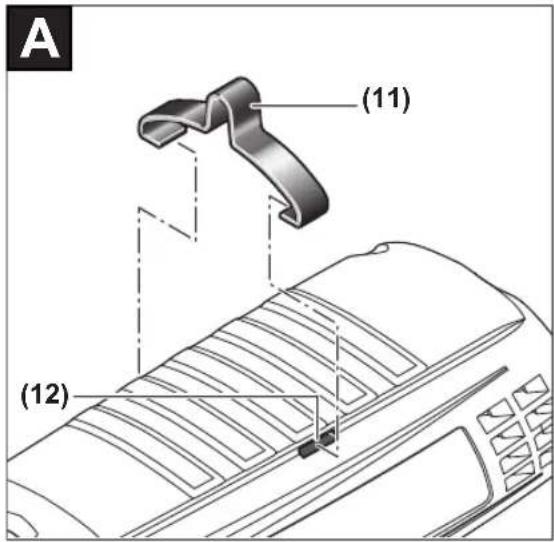

Alat gantungan (lihat gambar A)

Perkakas listrik dapat digantungan pada alat gantungan menggunakan klip gantungan (11).

• Pasang klip gantungan (11) pada perkakas listrik dan biarkan klip gantungan mengunci ke dalam slot (12).

Periksa kondisi klip gantungan dan kait di dalam atgantungan secara rutin.

Konfigurasi perkakas listrik

Dengan bantuan perangkat lunak BOSCH EXACT Configurator mulai versi 5.2 ke atas, berbagai pengaturan (misalnya kecepatan putaran, tingkat penyekrupan, perlindungan terhadap pengulangan) dapat dikonfigurasi pada perkakas listrik. Untuk makukannya, perkakas listrik harus disambungkan ke PC melalui antarmuka USB. Untuk itu, gunakan kabel USB: USB 2.0 tipe A/Micro-USB 2.0 tipe B

-Berpelindung ganda

• Panjang maks. 1 m

Saat mencfigurasi melalui antarmuka USB, gangguan radio dapat terjadi di luar lingkungan industri.

Untukitu, perhatikan semua petunjuk keselamatan dan intruksi pada petunjuk pengoperasian perangkat lunak.

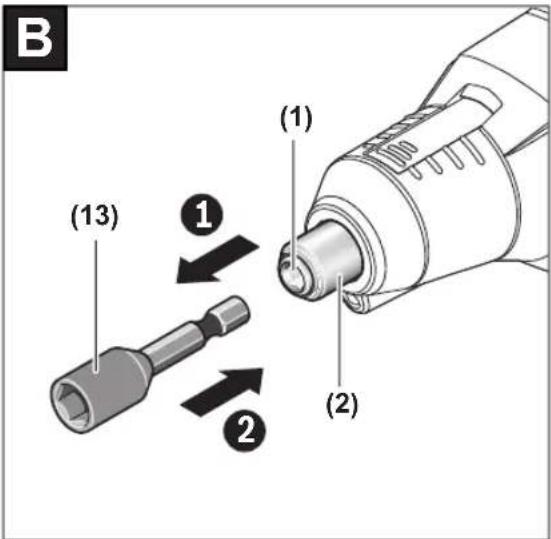

Mengganti alat sisipan (lihat gambar B)

Pastikan atat terpasang pada dudukan atat kerja saat memasang atat sisipan. Jika atat sisipan tidak dipasang dengan kencang pada dudukan atat kerja, atat dapat 'terlepas dan menjadi tidak terkendali.

Memasang alat sisipan

Hanya gunakan alat sisipan dengan gagang yang cocok (1/4"-bersegi enam).

• Tarik selubung dari cekaman alat kerja yang dikunci dan dibuka dengan tangan (2) ke depan.
• Pasang alat sisipan (13) ke dalam dudukan alat kerja (1) dan lepas kembali cekaman ala kerja yang dikunci dan dibuka dengan tangan.

Melepaskan alat sisipan

-Tarik selubung dari cekaman alat kerja yang dikunci dan dibuka dengan tangan (2) ke depan.
- Keluarkan alat sisipan (13) dari dadukan alat kerja (1) dan lepas kembali cekaman alat kerja yang dikunci dan dibuka dengan tangan.

Penggunaan

Sebelum menghidupkan perkakas listrik, sebaiknya setel terlebih dulu arah putaran dengan switch arah putaran (6): Perkakas listrik telah dapat dihidupkan jika switch arah putaran (6) tidak berada di posisi tengah (Tombol pengaman on).

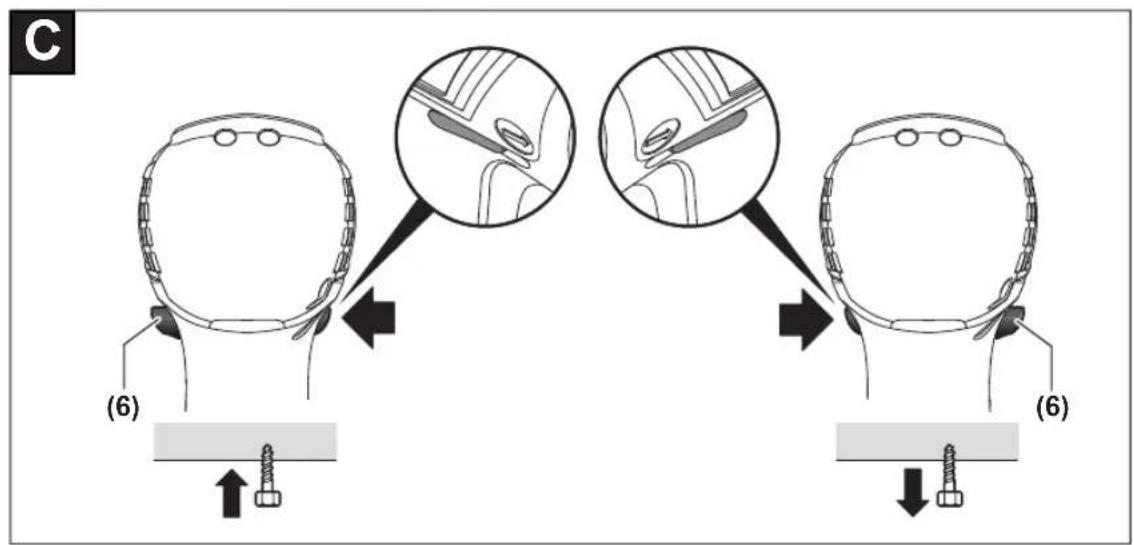

Mengatur arah putaran (lihat gambar C)

-Arah putaran ke kanan: Untuk memasang sekrup, tekan switch arah putaran (6) ke kiri hingga maksimal.
-Arah putaran ke kiri: Untuk melonggarkan atau melepas sekrup,Tekan switch arah putaran (6) ke kanan hingga maksimal.

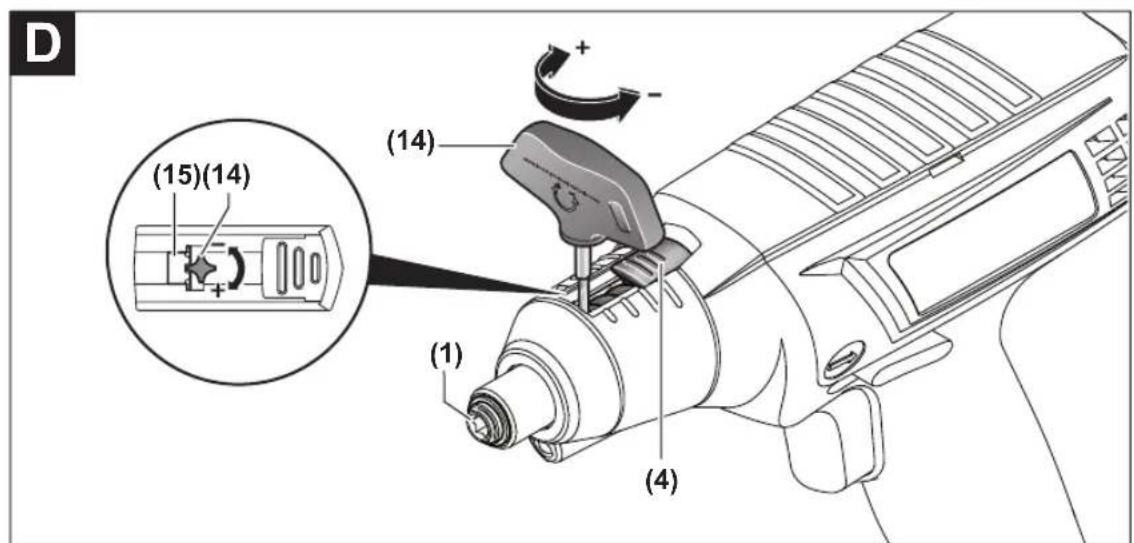

Menyetel torsi (lihat gambar D)

Torsi tergantung dari ketegangan pegas pada kopling stop. Kopling stop mulai berfungsi jika torsi yang disetel tercapai, baik dalam arah putaran ke kanan maupun ke kiri. Untuk menyetel torsi individual, oleh gunakan alat penyetel (14) yang disertakan.

Dorong kembali switch (4) pada perkakas listrik sepenuhnya.
- Masukkan alat penyetet atau kunci hex (14) ke dalam dudukan alat kerja (1) dan putar secara perlahan.
Jika dalam lubang housing terlihat tonjolan kecil (ganjalan (15)) di dalam kopling, segera masukkan alat penyetet (14) ke dalam tonjolan tersebut, lalu putar alat penyetet.

Putaran yang inquiry jarum jam akan menghasilan torsi yang lebih tinggi, putaran yang berlawanan arah jarum jam akan menghasilan torsi yang lebih rendah.
- Keluarkan alat penyetet (14). Dorong switch (4) kembali ke depan untuk melindungi kopling dari kotoran.
Catatan: Penyetelan yang diperlukan bergantung padajis penyekrupan dan sebaiknya dilakukan uji coba untuk menentukan penyetelan yang terbaik. Uji coba penyekrupan sebaiknya diperiksa dengan kunci momen.
Atur torsi dapat dalam batas-batas kemampuan tertentu, jika tidak, kopling stop tidak akan berfungsi.
Periksa tarsi pada sambungan sekrup secara rutin dan atur kembali kopling stop jika diperlukan.

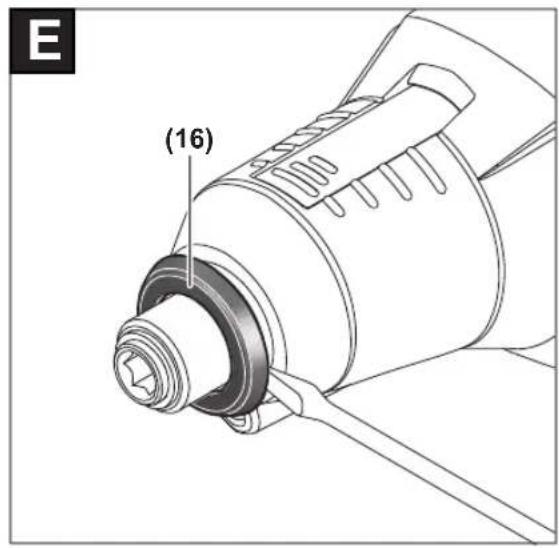

Menandai pengaturan torsi (lihat gambar E)

Gunakan Selalu perkakas listrik dengan satur ring penanda, untuk memastikan housing tidak dimasuki debu dan kotoran. Untuk menandai torsi yang diatur secara individu, ring penanda (16) dapat ditukar dengan ring penanda berwarna lain.
- Buat ring penanda (16) dengan mata obeng, pengikis atau benda sejenis yang pipih.

Mengaktifkan/menonaktifkan perkakas listrik

Obeng dilengkapi dengan kopling stop yang bergantung pada torsi dan dapat diatur dalam rentang tertentu. Kopling ini bereaksi ketika torsi yang diatur tercapai.

• Untuk menghidupkan perilakas listrik, tekan tambol on/off (5) tingga maksimal.
• Perkakas listrik mati secara otomatis begitu tarsi yang diatur tercapai.

Jika tambol on/off (5) dilepas terlalu dini, torni yang telah diatur sebelumnya tidak tercapai.
Periksa tarsi pada sambungan sekrup secara rutin dan atur kembali kopling stop jika diperlukan.

Menghidupkan lampu kerja

Lampu kerja (3) dapat membrantu menerangi tempat penyekrupan saat kondisi Cahaya minim. Hidupkan lampu kerja (3) dengan sedikit menekan tambol untuk menghidupkan dan mematikan (5). Jika tambol untuk menghidupkan dan mematikan ditekan lebih dalam, perilakas listrik akan hidup dan lampu kerja tetap mencapa.

Jangan melihat lampu kerja secara langsung karena dapat menuilaukan mata.

Petunjuk pengoperasian

• Pasang perkakas listrik pada mur/sekrupnya saat dalam keadaan mati. Alat sisipan yang berputar dapat tergelincir.

Penanda penyekrupan (Lampu LED berwarna hijau/ merah)

Jika tarsi yang disetel sebelumnya berhasil, kopling stop akan mulai berfungsi. Lampu penanda LED (8) menyala hijau.

Jika torsi yang disetel sebelumnya tidak berhasil, lampu penanda LED (8) akan menuyang merah dan sinyal akustik akan berburunya. Penyekrupan harus diulangi sekali lagi.

Perlindungan dari pengulangan

Jika selama说我krup kopling stop beroperasi, motor akan mati sendiri. Perkakas listrik dapat dihidupkan kembali setelah berhenti selama 0,7 detik. Dengan demikian, penyekrupan yang sudah kencang tidak akan kembali dikencangkan secara tiba-tiba.

Perawatan dan servis

Perawatan dan pembersihan

Lepaskan baterai dari perilakakas listrik sebelum melakukan pekerjaan apu pun pada perilakakas listrik (misalnya perawatan, penggantian alat kerja, dll.).

Terdapat risiko cedula apabila tambol on/off ditekan secara tidak sengaja.

Perkas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Melumasi perkakas listrik

Bahan pelumas:

Minyak pelumas persneling khusus (225 ml)
Nomor seri 3605430009
Bahan pelumas molibden-disulfid
Minyak pelumas SAE 10/SAE 20

• Setelah penggunaan perkakas selama kira-kira 150 jam, persneling harus dibersihkan dengan larutan pembersih dengan kandungan yang tidak keras. Patuhi petunjuk dari sabrik larutan pembersih mengenai penggunaan dan cara membruangnya. Selanjutnya, lumasi persneling dengan minyak pelumas persneling khusus dari Bosch. Ulangi proses membersihkan ini secara rutin setiap setelah 300 jam penggunaan dihitung dari pembersihan pertama.
  Lumasi bagian kopling stop yang bergerak setelah漫长uan penyekrupan sebanyak 100000 kali dengan beschering tetes minyak pelumas SAE 10/SAE 20. Lumasi bagian yang bergeser dan berputar dengan bahan pelumas molibden-disulfid. Pada waktu tersebut, periksalah kopling dari keausan, untuk memastikan penggunaan kembali dan ketepatannya tidak mengalami masalah. Setelah itu torsi kopling harus diatur kembali.
  Serahkan pengerjaan perawatan dan perbaikan dapat kepada teknisì resmi yang berpengalaman. Dengan demikian keselamatan kerja pada perkakas listrik tetap terjaga.

Service Center Bosch resmi akan makukan pengerjaan tersebut dengan cepat dan andal.

• Buanglah zat pelumas dan pembersih berdasarkan aturan lingkungan yang berlaku. Taatilah peraturan yang berlaku.
  Periksa seluruh perkakas listrik dari kerusakan dan keausan serta periksa semua fungsinya setidaknya setup 100000 penyekrupan. Kemudian, sesuaikan kembali torsi kopling.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan
Anda tentang reparasi dan perawatan serta tentang suku
cadang Produk ini. Gambaran teknis (exploded view) dan
informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar Produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atopemesan sukucadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipo Produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses

Transpor

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tersebut bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara untuk perusahaan ekspedisi), persyaratan terkait pengemasan dan pemberian tanda harus diperhatikan. Dalam hal ini, diperlukan konsultasi dengan ahli bahan bahan berbahaya kepada menuiapkan Barang pengiriman.

Kirimkan baterainya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas bateraiagar tidak bergerak-gerak di dalam kemasan. Taatilah peraturapan peraturan nasional lainnya yang mungskin lebih rinci yang berlaku di negara Anda.

Caramembuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membruang perilakas listrik, akj/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat, "Transport", Halaman 262).

Tiếng Viet

Huóng dān an toàn
