NÁVOD NA OBSLUHU EXACT ION 61500 Professional BOSCH

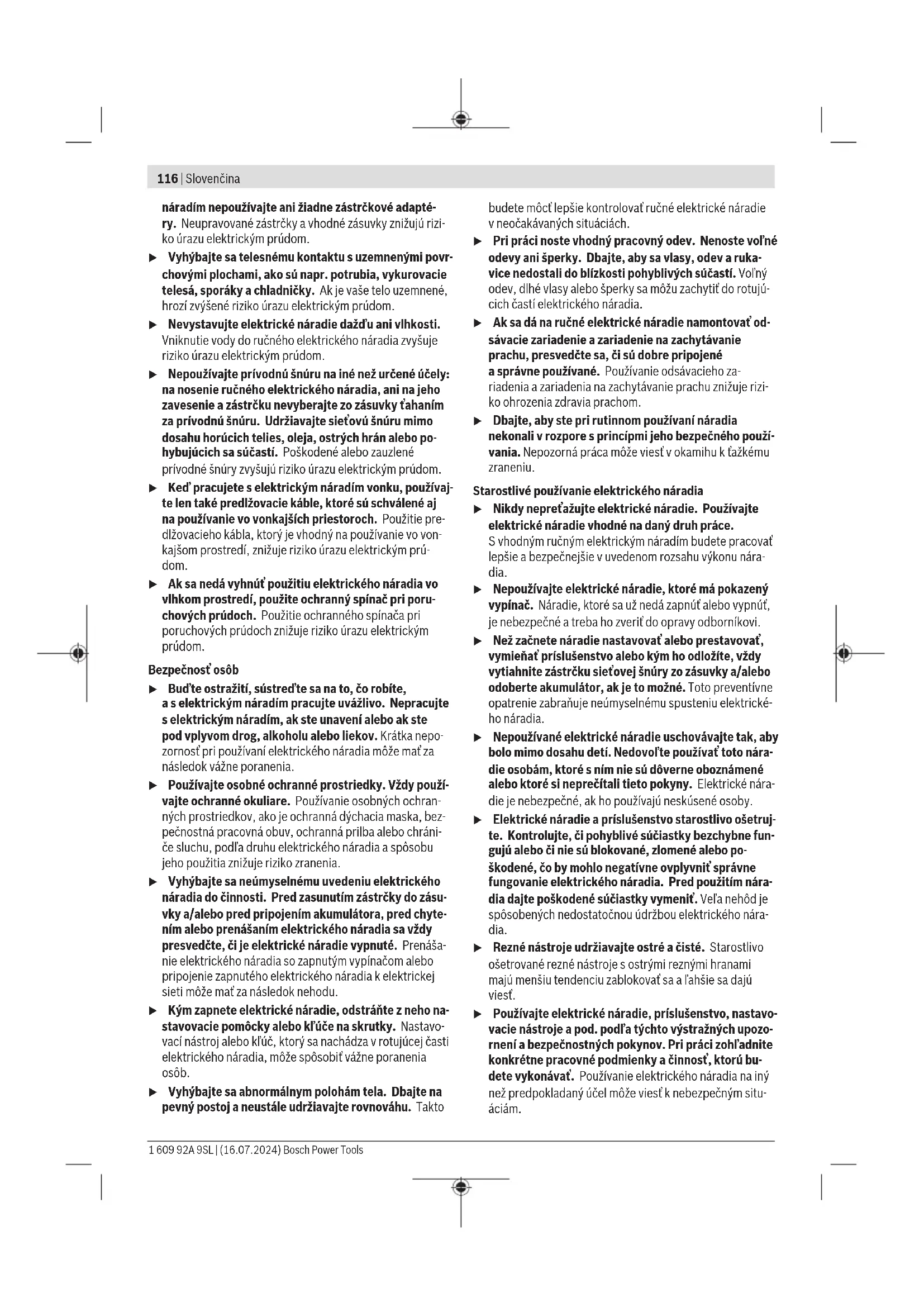

(10) Tlačidlo na odistenie akumulátora

(12) Upevňovacie otvory pre závesný strmienok (13) Vkladací nástroj

Toto príslušenstvo nepatrí do štandardného rozsahu dodáv- ky. Technické údaje Priemyselný akumulátorový skrutkovač EXACT ION 2-700 4-2000 6-1500 8-1100 12-450 12-700 Číslo položky 3602D94 4.0 3602D94 4.1 3602D94 4.2 3602D94 4.3 3602D94 4.5 3602D94 4.4 Menovité na- pätie V= 18 18 18 18 18 18 Krútiaci moment, tvrdý/ mäkký skrutkový spoj podľa ISO

kg 1,3–2,4 1,3–2,4 1,3–2,4 1,3–2,4 1,3–2,4 1,3–2,4 Stupeň ochrany IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Upnutie nástroja 1 609 92A 9SL | (16.07.2024) Bosch Power ToolsSlovenčina | 119 Priemyselný akumulátorový skrutkovač EXACT ION 2-700 4-2000 6-1500 8-1100 12-450 12-700 – Rýchlový- menné skľu- čovadlo ¼" ¼" ¼" ¼" ¼" ¼" Akumulátor (nie je súčasťou rozsahu dodáv- ky) lítiovo-iónový lítiovo-iónový lítiovo-iónový lítiovo-iónový lítiovo-iónový lítiovo-iónový Odporúčaná teplota okolia pri nabíjaní °C 0...+35 0...+35 0...+35 0...+35 0...+35 0...+35 Povolená teplo- ta okolia pri pre- vádzke

Merané pri 20−25°C sakumulátoromGBA18V5.0Ah. B) v závislosti od použitého akumulátora C) obmedzený výkon pri teplotách <0°C D) Hmotnosť bez akumulátora Hodnoty sa môžu líšiť podľa výrobku azávisia od podmienok použitia aprostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac. Informácia ohlučnosti/vibráciách Hodnoty emisií hluku stanovené podľaEN62841-2-2. Hladina akustického tlaku elektrického náradia pri použití vá- hového filtraA je typicky 84 dB(A). Neistota K=3dB. Úro- veň hluku pri práci môže prekročiť 80dB(A). Noste prostriedky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistota Kstanovená podľaEN62841-2-2: Uťahovanie skrutiek amatíc smaximálnou prípustnou veľ- kosťou: a

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Upozornenia týkajúce sa presnosti Zníženie otáčok (zvlášť pod 50%) môže mať za následok zní- ženie maximálneho krútiaceho momentu. Zvýšené otáčky pri Power Boost môžu mať vplyv na presnosť asprávanie pri vy- pínaní. Môže dôjsť kzopnutiu spojky. Výkonnostné skúšky náradia sa obvykle robia pri 600ot/min podľa VDI2647. Zmeny otáčok a/alebo krútiaceho momentu môžu ovplyvniť presnosť. Výkonnosť náradia sdaným nastavením je nutné odskúšať . Akumulátor Bosch predáva akumulátorové elektrické náradie aj bez aku- mulátora. Informáciu, či je súčasťou dodávky vášho elektric- kého náradia akumulátor, nájdete na obale. Bosch Power Tools 1 609 92A 9SL | (16.07.2024)120 | Slovenčina Nabíjanie akumulátora u Používajte len nabíjačky uvedené vtechnických úda- joch. Len tieto nabíjačky sú prispôsobené na lítium-ió- nový akumulátor používaný pri vašom elektrickom náradí. Upozornenie: Lítiovo-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite. Vkladanie akumulátora Zasuňte nabitý akumulátor do uchytenia akumulátora tak, aby zaskočil. Vyberanie akumulátora Na vybratie akumulátora stlačte odisťovacie tlačidlá akumu- látora aakumulátor vytiahnite von. Nepoužívajte pritom ne- primeranú silu. Ukazovateľ stavu nabitia akumulátora (žltá LED) Indikácia stavu nabitia akumulátora Význam Blikajúce svetlo + zvukový sig- nál Nabiť akumulátor: Možných je už len 6–8 skrutkovaní. Neprerušo- vané svetlo + zvukový sig- nál Kapacita už nestačí na ďalšie skrutkovanie alebo elektrické náradie bolo preťažené: Elektrické náradie sa už nedá zapnúť. – Vyberte akumulátor avložte úplne nabitý akumulátor. Blikajúce svetlo Elektrické náradie je prehriate aje mimo prevádzky: – Počkajte chvíľu, kým sa blikanie po krát- kej chvíli automaticky vypne, až potom začnite selektrickým náradím opäť pracovať. Pri zasunutí akumulátora(9) astlačení vypínača(5) indiká- cia stavu nabitia akumulátora zobrazí na 5sekúnd stav nabi- tia akumulátora. Indikácia stavu nabitia akumulá- tora Kapacita Zelená 60–100% Žltá 30–60% Červená 0–30% Pokyny na optimálne zaobchádzanie sakumulátorom Chráňte akumulátor pred vlhkosťou avodou. Akumulátor skladujte iba pri teplote vrozsahu od –20°C do 50°C. Nenechávajte akumulátor napríklad vlete položený vautomobile. Výrazne skrátená doba prevádzky akumulátora po nabití sig- nalizuje, že akumulátor je opotrebovaný atreba ho vymeniť za nový. Dodržiavajte upozornenia týkajúce sa likvidácie. Montáž u Pred vykonávaním akýchkoľvek prác na elektrickom náradí (napr. údržba, výmena nástroja atď.) vyberte zelektrického náradia akumulátor. Vprípade neúmy- selného stlačenia zapínača/vypínača hrozí nebezpečen- stvo poranenia. Podmienky prevádzky askladovania Toto elektrické náradie je vhodné výlučne na prevádzku vuzavretých priestoroch. Pre bezchybnú prevádzku by mala byť prípustná teplota okolia od 0°C do +45°C pri relatívnej vlhkosti vzduchu 20 až 95% bez kondenzácie. Závesný prípravok (pozri obrázok A) Pomocou závesného strmienka (11) môžete elektrické nára- die upevniť na závesný prípravok. – Nasaďte závesný strmienok (11) na elektrické náradie anechajte ho zapadnúť do otvorov (12). u Pravidelne kontrolujte stav závesného strmienka ahá- čika závesného prípravku. Konfigurovanie ručného elektrického náradia Pomocou softvéru BOSCH EXACT Configurator od verzie 5.2 avyššej môžete na elektrickom náradí nakonfigurovať rôzne nastavenia (napr. otáčky, stupne skrutkovania, ochrana proti opakovaniu). Na tento účel je potrebné spojiť elektrické náradie spočítačom pomocou rozhrania USB. Použite na to USB kábel: USB2.0TypA/Micro-USB2.0TypB – Dvojnásobne tienený – Max. dĺžka 1m Pri konfigurovaní pomocou USB rozhrania môže mimo priemyselného prostredia dochádzať krádiovému rušeniu. u Rešpektujte všetky bezpečnostné upozornenia apokyny vnávode na používanie softvéru. Výmena nástroja (pozri obrázok B) u Pri vkladaní pracovného nástroja dávajte pozor na to, aby spoľahlivo sedel vupínacom mechanizme. Ak by pracovný nástroj nebol pevne spojený supínacím mecha- nizmom, mohol by sa uvoľniť auž by sa stal nekontrolova- teľným. Vkladanie pracovného nástroja Používajte len pracovné nástroje svhodným zasúvacím kon- com (1/4" šesťhran). – Objímku rýchlovýmenného skľučovadla (2) potiahnite do- predu. – Pracovný nástroj (13) vsuňte do upínacieho mechanizmu (1) arýchlovýmenné skľučovadlo znova pustite. 1 609 92A 9SL | (16.07.2024) Bosch Power ToolsSlovenčina | 121 Vybratie pracovného nástroja – Objímku rýchlovýmenného skľučovadla (2) potiahnite do- predu. – Pracovný nástroj (13) vyberte zupínacieho mechanizmu (1) arýchlovýmenné skľučovadlo znova pustite. Prevádzka Keď chcete spustiť elektrické náradie, mali by ste najprv na- staviť smer otáčania prepínačom smeru otáčania (6): Elektrické náradie sa spustí len vtedy, keď sa prepínač smeru otáčania (6) nenachádza vstrede (blokovanie zapí- nania). Nastavenie smeru otáčania (pozri obrázok C) – Pravobežný chod: Na zaskrutkovanie skrutiek zatlačte prepínač smeru otáčania (6) doľava až na doraz. – Ľavobežný chod: Na povoľovanie, príp. vyskrutkováva- nie skrutiek zatlačte prepínač smeru otáčania (6) doprava až na doraz. Nastavenie krútiaceho momentu (pozri obrázok

EÚ vyhlásenie o zhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Priemyselný akumulátorový skrutkovač Vecné číslo
