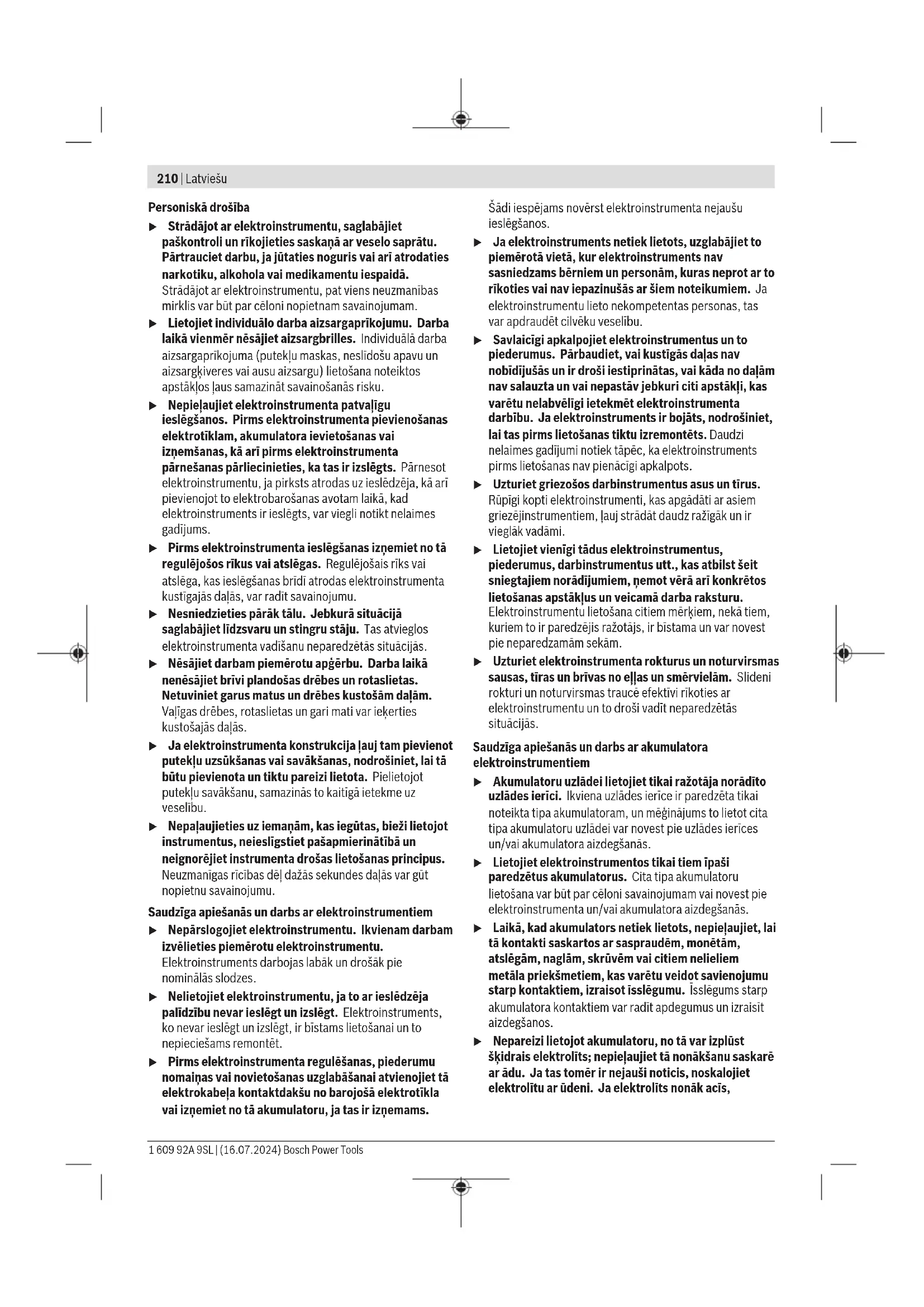

LIETOŠANAS INSTRUKCIJA EXACT ION 61500 Professional BOSCH

(10) Akumulatora atbloķēšanas taustiņš

(11) Pakāršanas cilpa

(12) Pakāršanas cilpas stiprinājuma ierobi (13) Nomaināmais darbinstruments

(14) Regulējošais instruments

(15) Regulējošā paplāksne (16) Marķējošais gredzens (17) Rokturis (ar izolētu noturvirsmu)

kg 1,3–2,4 1,3–2,4 1,3–2,4 1,3–2,4 1,3–2,4 1,3–2,4 Aizsardzības klase IP 20 IP 20 IP 20 IP 20 IP 20 IP 20 Darbinstrumenta turētājs 1 609 92A 9SL | (16.07.2024) Bosch Power ToolsLatviešu | 213 Rūpnieciskais akumulatora skrūvgriezis EXACT ION 2-700 4-2000 6-1500 8-1100 12-450 12-700 – Ātrās nomaiņas patrona ¼" ¼" ¼" ¼" ¼" ¼" Akumulators (neietilpst standarta piegādes komplektā) Litija-jonu Litija-jonu Litija-jonu Litija-jonu Litija-jonu Litija-jonu Ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0...+35 0...+35 0...+35 0...+35 0...+35 0...+35 Pieļaujamā apkārtējās vides temperatūra ekspluatācijas

Mērījums 20−25°C temperatūrā ar akumulatoruGBA18V5.0Ah. B) atkarībā no izmantotā akumulatora C) ierobežota jauda pie temperatūras vērtībām < 0°C D) Svars bez akumulatora Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac. Informācija par troksni un vibrāciju Trokšņa parametru vērtības ir noteiktas atbilstoši EN62841-2-2. Pēc A raksturlīknes izsvērtais elektroinstrumenta radītā trokšņa skaņas spiediena tipiskais līmenis ir 84 dB(A). Mērījumu izkliede K=3 dB. Trokšņa līmenis darba laikā var pārsniegt 80dB(A). Lietojiet dzirdes aizsarglīdzekļus! Kopējā vibrācijas vērtība a

(vektoru summa trijos virzienos) un mērījumu izkliedeK ir noteikta atbilstoši EN62841-2-2: pievelkot maksimālā pieļaujamā izmēra skrūves un uzgriežņus: a

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu. Norādījumi par precizitāti Apgriezienu samazināšana (jo īpaši zemāk nekā 50%) var izraisīt maksimālā griezes momenta samazināšanos. Palielināts apgriezienu skaits ar aktīvu Power Boost funkciju var ietekmēt instrumenta precizitāti un tā izslēgšanos. Ir iespējama pārlieku liela sajūga aizture. Iekārtas veiktspējas pārbaudes parasti tiek veiktas pie 600min-1 saskaņā ar VDI2647. Bosch Power Tools 1 609 92A 9SL | (16.07.2024)214 | Latviešu Apgriezienu skaita vai griezes momenta izmaiņas var ietekmēt precizitāti. Iekārtas veiktspēja ir jāpārbauda ar tajā brīdī esošajiem iestatījumiem. Akumulators Bosch pārdod akumulatora elektriskos darbinstrumentus arī bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma. Akumulatora uzlāde u Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei. Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru. Akumulatora ielikšana Ievietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts. Akumulatora izņemšana Lai izņemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustiņus un izvelciet akumulatoru. Nedarbojieties ar spēku. Akumulatora uzlādes pakāpes indikators (dzeltena LED diode) Akumulatora uzlādes pakāpes indikators Nozīme Indikators mirgo + skan akustisks signāls Uzlādējiet akumulatoru: vēl var ieskrūvēt 6–8skrūves. Deg pastāvīgi + akustisks signāls Vairs nevar ieskrūvēt pat vienu skrūvi vai arī elektroinstruments ir pārslogots: elektroinstrumentu vairs nevar ieslēgt. – Izņemiet akumulatoru un tā vietā ievietojiet citu, pilnīgi uzlādētu akumulatoru. Indikators mirgo Elektroinstruments ir pārkarsis un vairs nespēj darboties: – Pirms elektroinstrumenta atkārtotas iedarbināšanas nogaidiet, līdz izdziest mirgojošais LED indikators. Ieliekot akumulatoru(9) un nospiežot ieslēgšanas/ izslēgšanas slēdzi(5), akumulatora uzlādes pakāpes indikators rāda akumulatora uzlādes pakāpi 5sekundes. Akumulatora uzlādes pakāpes indikators Uzlādes pakāpe Zaļš 60–100% Dzeltens 30–60% Sarkans 0–30% Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Montāža u Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/ izslēdzēju, pastāv savainojumu risks. Darba un uzglabāšanas apstākļi Elektroinstruments ir paredzēts izmantošanai vienīgi slēgtās darba telpās. Lai elektroinstruments nevainojami darbotos, apkārtējā gaisa temperatūrai jābūt robežās no 0 °C līdz +45 °C pie relatīvā gaisa mitruma no 20 līdz 95 % bez aprasošanas. Ierīce piekarināšanai (attēls A) Izmantojot lokveida turētāju (11), elektroinstrumentu var uzkarināt uz kādas turētājierīces. – Novietojiet lokveida turētāju (11) uz elektroinstrumenta un ļaujiet tam fiksēties ierobēs (12). u Regulāri pārbaudiet instrumenta lokveida turētāju un turētājierīces āķus vai iekares. Elektroinstrumenta konfigurēšana Ar programmatūras BOSCH EXACT Configurator versijas 5.2 palīdzību var konfigurēt vairākus elektroinstrumenta iestatījumus (piemēram, iestatīt griešanās ātrumu, ieskrūvēšanas griezes momentu, aizsardzību pret atkārtotu ieslēgšanos). Šim nolūkam elektroinstruments jāsavieno ar personāldatoru, izmantojot USB interfeisu. Izmantojiet USB kabeli: USB2.0tipsA/Micro-USB2.0tipsB – Dubulti ekranēts – Maks. garums 1m Konfigurējot ar USB saskarni, ārpus industriālās vides var rasties radio traucējumi. u Ievērojiet visus programmatūras lietošanas pamācībā sniegtos drošības noteikumus un norādījumus. 1 609 92A 9SL | (16.07.2024) Bosch Power ToolsLatviešu | 215 Darbinstrumenta nomaiņa (attēls B) u Iestiprinot darbinstrumentu, sekojiet, lai tas droši ievietotos darbinstrumenta turētājā. Ja darbinstruments nav stingri iestiprināts, tas var izkrist no stiprinājuma un kļūt nekontrolējams. Nomaināmā darbinstrumenta iestiprināšana Lietojiet tikai nomaināmos darbinstrumentus ar piemērotu stiprinājuma kātu (1/4" sešstūra kātu). – Pavelciet uz priekšu ātrās nomaiņas patronas (2) aptveri. – Ievietojiet nomaināmā darbinstrumenta (13) kātu turētājā (1) un tad atlaidiet ātrās nomaiņas patronas aptveri. Darbinstrumenta izņemšana – Pavelciet uz priekšu ātrās nomaiņas patronas (2) aptveri. – Ievietojiet nomaināmā darbinstrumenta (13) kātu no turētāja (1) un tad atlaidiet ātrās nomaiņas patronas aptveri. Lietošana Ja vēlaties elektroinstrumentu iedarbināt, vispirms ar griešanās virziena pārslēdzēju (6) jāiestata vēlamais griešanās virziens: Elektroinstrumentu iespējams ieslēgt vienīgi tad, ja griešanās virziena pārslēdzējs (6) neatrodas visus stāvoklī (ieslēdzēja bloķēšana). Griešanās virziena izvēle (attēls C) – Griešanās virziens pa labi: lai ieskrūvētu skrūves, pārbīdiet divpusējo griešanās virziena pārslēdzēju (6) līdz galam pa kreisi. – Griešanās virziens pa kreisi: lai izskrūvētu skrūves, pārbīdiet divpusējo griešanās virziena pārslēdzēju (6) līdz galam pa labi. Griezes momenta iestatīšana (attēls D) Griezes momenta ierobežošanas vērtība ir atkarīga no atsperes spiediena automātiskās apstāšanās sajūgā. Sajūgs ierobežo griezes momentu izvēlētajā līmenī abos darbinstrumenta griešanās virzienos. Lai individuāli iestatītu vēlamo griezes momentu, lietojiet vienīgi kopā ar elektroinstrumentu piegādāto iestatīšanas rīku (14). – Pārbīdiet elektroinstrumenta vāciņu (4) līdz galam atpakaļ. – Ievietojiet regulējošo rīku (14) darbinstrumenta turētājā (1) un to lēni grieziet. – Līdzko korpusa atvērumā kļūst redzams neliels izcilnis (sajūga regulējošā paplāksne (15)), ievietojiet šajā izcilnī regulējošo rīku (14) un to grieziet. Griežot iestatīšanas rīku pulksteņa rādītāju kustības virzienā, griezes momenta ierobežošanas līmenis palielinās, bet, griežot to pretēji pulksteņa rādītāju kustības virzienam, griezes momenta ierobežošanas līmenis samazinās. – Izņemiet iestatīšanas rīku (14). Lai aizsargātu sajūgu no netīrumiem, no jauna pārbīdiet elektroinstrumenta vāciņu (4) uz priekšu. Norādes: optimālais griezes momenta ierobežošanas līmenis ir atkarīgs no skrūvju savienojuma tipa, un to vislabāk izvēlēties praktisku mēģinājumu ceļā. Pirms darba veiciet mēģinājuma ieskrūvēšanu, izmantojot īpašu atslēgu griezes momenta mērīšanai. u Iestatiet griezes momenta ierobežošanas līmeni tikai norādītajās jaudas robežās, ārpus kurām automātiskās apstāšanās sajūgs nedarbojas. u Regulāri pārbaudiet skrūvsavienojuma griezes momentu un, ja nepieciešams, atkārtoti iestatiet automātiskās apstāšanās sajūgu. Griezes momenta iestādījumu iezīmēšana (attēls

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Rūpnieciskais akumulatora skrūvgriezis Izstrādājuma numurs
