EXACT ION 61500 Professional - 电动螺丝刀 BOSCH - 免费用户手册

用户手册 EXACT ION 61500 Professional BOSCH

阅读所有警告和所有说明! 不遵 照以下警告和说明会导致电 击、着火和／或严重伤害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语"电动工具"指市电驱动（有 线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。注意力不 集中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具或拔出其插头。使电线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外接软线。适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应使用剩余电流动作保护器（RCD）。使用RCD

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。安全装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/或电池 盒、拿起或搬运工具时处于关断位置。手指放在 已接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、手套和头发远离运动部件。宽松衣服、佩饰 或长发可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保他们连接完好且使用得当。使用这些装置可

u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。选用适当设计的电动工具会使你工作更有

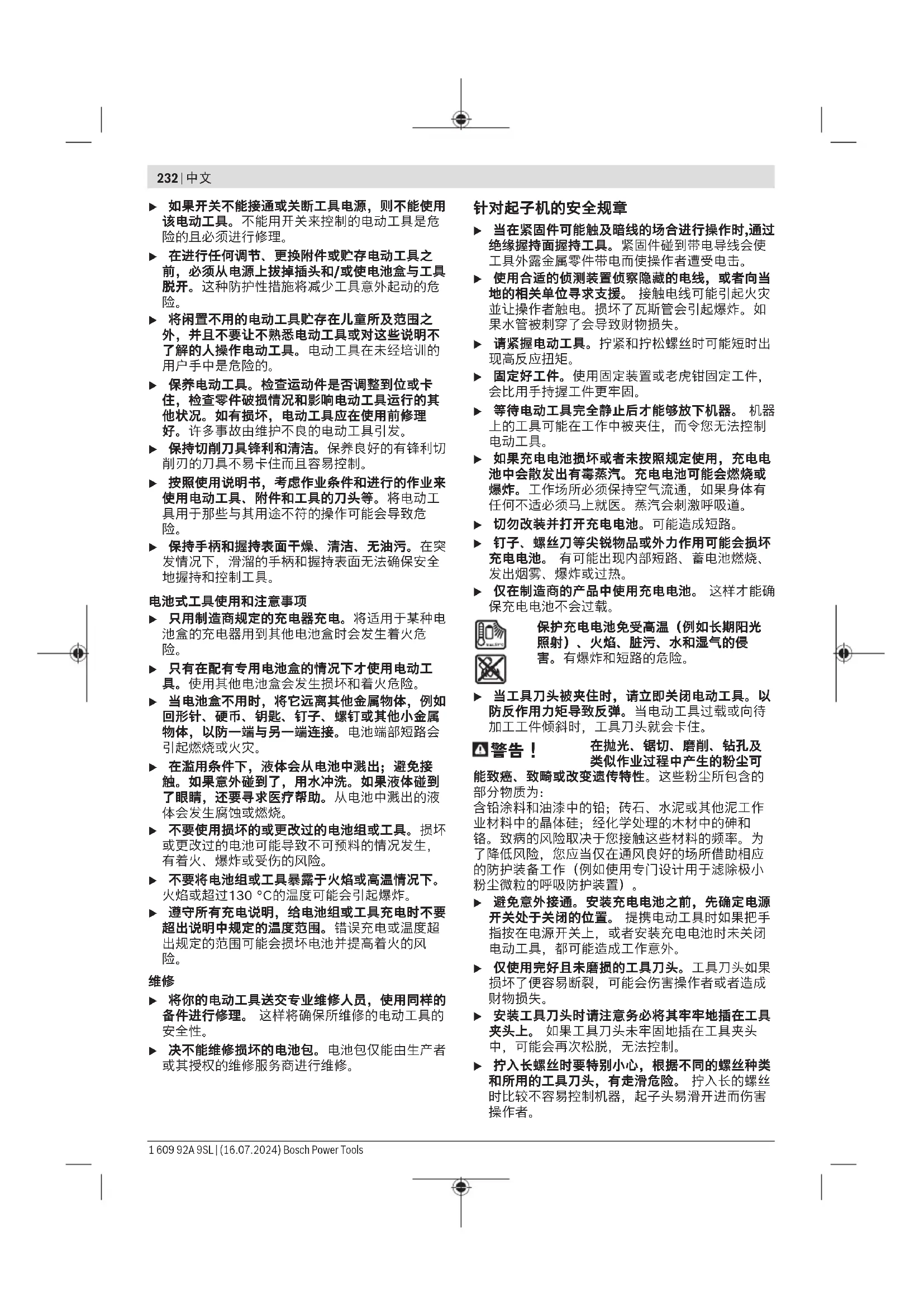

Bosch Power Tools 1 609 92A 9SL | (16.07.2024)232 | 中文 u 如果开关不能接通或关断工具电源，则不能使用 该电动工具。不能用开关来控制的电动工具是危

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或使电池盒与工具 脱开。这种防护性措施将减少工具意外起动的危

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不要让不熟悉电动工具或对这些说明不 了解的人操作电动工具。电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住，检查零件破损情况和影响电动工具运行的其 他状况。如有损坏，电动工具应在使用前修理 好。许多事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。保养良好的有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使用电动工具、附件和工具的刀头等。将电动工 具用于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。在突 发情况下，滑溜的手柄和握持表面无法确保安全

电池式工具使用和注意事项 u 只用制造商规定的充电器充电。将适用于某种电 池盒的充电器用到其他电池盒时会发生着火危

u 只有在配有专用电池盒的情况下才使用电动工 具。使用其他电池盒会发生损坏和着火危险。 u 当电池盒不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防一端与另一端连接。电池端部短路会

u 在滥用条件下，液体会从电池中溅出；避免接 触。如果意外碰到了，用水冲洗。如果液体碰到 了眼睛，还要寻求医疗帮助。从电池中溅出的液

u 不要使用损坏的或更改过的电池组或工具。损坏 或更改过的电池可能导致不可预料的情况发生， 有着火、爆炸或受伤的风险。 u 不要将电池组或工具暴露于火焰或高温情况下。 火焰或超过130°C的温度可能会引起爆炸。 u 遵守所有充电说明，给电池组或工具充电时不要 超出说明中规定的温度范围。错误充电或温度超 出规定的范围可能会损坏电池并提高着火的风

u 将你的电动工具送交专业维修人员，使用同样的 备件进行修理。 这样将确保所维修的电动工具的

u 决不能维修损坏的电池包。电池包仅能由生产者 或其授权的维修服务商进行维修。

u 当在紧固件可能触及暗线的场合进行操作时,通过 绝缘握持面握持工具。紧固件碰到带电导线会使 工具外露金属零件带电而使操作者遭受电击。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 请紧握电动工具。拧紧和拧松螺丝时可能短时出

u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿改装并打开充电电池。可能造成短路。 u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 仅在制造商的产品中使用充电电池。 这样才能确

保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。 u 当工具刀头被夹住时，请立即关闭电动工具。以 防反作用力矩导致反弹。当电动工具过载或向待 加工工件倾斜时，工具刀头就会卡住。

在抛光、锯切、磨削、钻孔及 类似作业过程中产生的粉尘可 能致癌、致畸或改变遗传特性。这些粉尘所包含的

含铅涂料和油漆中的铅；砖石、水泥或其他泥工作 业材料中的晶体硅；经化学处理的木材中的砷和 铬。致病的风险取决于您接触这些材料的频率。为 了降低风险，您应当仅在通风良好的场所借助相应 的防护装备工作（例如使用专门设计用于滤除极小 粉尘微粒的呼吸防护装置）。 u 避免意外接通。安装充电电池之前，先确定电源 开关处于关闭的位置。 提携电动工具时如果把手 指按在电源开关上，或者安装充电电池时未关闭 电动工具，都可能造成工作意外。 u 仅使用完好且未磨损的工具刀头。工具刀头如果 损坏了便容易断裂，可能会伤害操作者或者造成

u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。 如果工具刀头未牢固地插在工具夹头 中，可能会再次松脱，无法控制。 u 拧入长螺丝时要特别小心，根据不同的螺丝种类 和所用的工具刀头，有走滑危险。 拧入长的螺丝 时比较不容易控制机器，起子头易滑开进而伤害

1 609 92A 9SL | (16.07.2024) Bosch Power Tools中文 | 233 u 接通电动工具之前，务必注意设定好的转向。 比 如，如果您需要拧松螺丝，却设定为拧紧螺丝时 的转向，可能会发生电动工具严重失控的情况。 u 本电动工具无法充当电钻。 配备断路离合器的电 动工具无法进行钻孔。离合器不发出警报就会自

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

在规定的大小和功率范围内，可以使用本电动工具 拧入、拧松螺丝、螺母和其它有螺纹的接头。 本电动工具只适合在工业环境中使用。 本电动工具不适合充当电钻。

机件的编号和电动工具详解图上的编号一致。 (1) 工具夹头 (2) 快换夹头 (3) 工作灯 (4) 扭矩预选滑动调节器 (5) 起停开关 (6) 正逆转开关 (7) 充电电池电量指示灯 (8) 拧转状况LED指示灯 (9) 充电电池

(12) 悬挂卡夹的固定夹缝 (13) 工具刀头

(15) 调整片 (16) 记号环 (17) 手柄（绝缘握柄） a) 该附件并不包含在基本的供货范围中。

¼英寸 ¼英寸 ¼英寸 ¼英寸 ¼英寸 ¼英寸

锂离子 锂离子 锂离子 锂离子 锂离子 锂离子

0至+35 0至+35 0至+35 0至+35 0至+35 0至+35

GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) 在20−25摄氏度的条件下带充电电池GBA18V5.0Ah测得 B) 视所使用的充电电池而定 C) 温度<0摄氏度时功率受限 D) 不含充电电池的重量 数值可能因不同产品而异，并且受到应用和环境条件影响。更多信息请参见www.bosch-professional.com/wac。

转速的降低（尤其是低于50%时）可能会导致最大 扭矩的降低。功率提升时提高的转速可能会对精确 性和关闭性能产生影响。可能会导致离合器过热。 机器的性能测试通常根据VDI2647以600转每分钟

转速和/或扭矩的更改可能会影响精确度。 必须对机器性能的相应设置进行检测。

Bosch也销售不带充电电池的充电式电动工具。您 可以在包装上查看电动工具的供货范围内是否包含

u 请只使用在技术参数中列出的充电器。只有这些 充电器才适用于本电动工具上的锂离子电池。 提示：鉴于国际运输规定，锂离子充电电池在交货 时只完成部分充电。首度使用电动工具之前，必须 先充足充电电池的电以确保充电电池的功率。

如需取下充电电池，则请按压解锁按钮，然后拔出 充电电池。在此过程中请勿过度用力。 充电电池电量指示灯（黄色LED）

剩下的电量已经无法再执行新的拧转 工作或电动工具过载了：

闪烁灯光 电动工具过热，无法继续操作： – 必须等待闪烁的灯号自动熄灭之 后，才可以重新接通电动工具。 插入充电电池(9)并按下电源开关(5)时，充电电池 电量指示灯将显示充电电池电量5秒钟。 充电电池电量指示灯 电量 绿色 60–100% 黄色 30–60% 红色 0–30% 如何正确地使用充电电池 保护充电电池，避免湿气和水分渗入。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关作废处理的规定。

u 对电动工具执行任何操作（比如保养、更换刀具 等）前需将充电电池从电动工具中取出。意外操 作起停开关可能会造成伤害。

只能在封闭的环境中操作本电动工具。 为了确保正常的操作功能，工作环境的温度要介于0 摄氏度和+45摄氏度之间，允许的相对空气湿度则介 于20%和95%之间，无露水。 悬挂装置（参见插图A） 使用悬挂卡夹(11)可以将电动工具固定在悬挂装置

– 将悬挂卡夹(11)安装在电动工具上，卡夹必须牢 牢地固定在夹缝(12)中。 u 定期检查悬挂卡夹和悬挂装置上的吊钩。

BOSCH EXACT Configurator 5.2及以上 版本可以在电动工具上进行不同的设定（例如转 速、拧转档位、防止重复拧转功能）。进行设定时 要透过USB接口把电动工具连接在电脑上。为此请 使用USB电缆： A型USB2.0/B型Micro USB2.0

– 最大长度为1米 1 609 92A 9SL | (16.07.2024) Bosch Power Tools中文 | 235 通过USB接口进行配置时可能在工业环境外造成无

u 此时要注意软件使用说明书上提到的所有安全规

更换刀具（参见插图B） u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。 如果工具刀头未牢固地插在工具夹头 中，可能会再次松脱，无法控制。

仅使用有合适插柄的工具刀头（1/4英寸，六角）。 – 向前抽拉快速夹头(2)的套筒。 – 将工具刀头(13)插入工具夹头(1)，然后再次松开

– 向前抽拉快速夹头(2)的套筒。 – 将工具刀头(13)从工具夹头(1)中取出，然后再次

接通电动工具之前，必须先使用正逆转开关(6)设定

如果正逆转开关(6)处于中心位置（开机锁），则无

调整转向（参见插图C） – 正转：要拧入螺丝时，向左按压正逆转开关(6)直

– 逆转：要拧松或拧出螺丝时，向右将正逆转开关 (6)推到底。 调整扭矩（参见插图D） 断路离合器的弹簧预应力能够感应机器的扭矩。不 论工具进行正转或逆转运作，只要达到设定的扭 矩，断路离合器便会产生效应。 只能使用随附的调整工具(14)来个性化调整扭矩。 – 将电动工具上的滑动调节器(4)向后推到底。 – 将调整工具(14)插入工具夹头(1)中，然后缓慢转

– 当旋转到能够在机壳的开口中看见离合器上的拱 形突出（调节片(15)）时，便可以将调整工具 (14)插入拱形突出中，然后转动调整工具。 朝着顺时针方向转动可以提高扭矩，向着逆时针方

– 取下调整工具(14)。再次向前推滑动调节器(4)，

提示：所需的设置取决于扭矩种类，最好通过实际 操作来确定。在试验阶段可以使用扭矩测量工具检

u 只能在规定的范围中调整扭矩，否则断路离合器

u 定期检查螺栓连接的扭矩，必要时重新调节断路

标记扭矩设置（参见插图E） 使用本电动工具时务必安装记号环，以防止尘埃和

为了标识个性化设置的扭矩，您可以用其他颜色的 记号环取代记号环(16)。 – 使用头部较薄的螺丝起子、铲刀或其他类似工具 压出记号环(16)。

本螺栓起子机配备了由扭矩控制的断路 离合器，可以在设定的范围内调节。只 要达到设定的扭矩它就会发挥作用。 – 为了接通电动工具，按压电源开关(5)

– 一旦达到设定的扭矩，电动工具会自动关闭。 u 如果太早放开电源开关(5)，将无法达到预设的扭

u 定期检查螺栓连接的扭矩，必要时重新调节断路

在照明条件不佳的工作环境中，可以使用工作灯(3) 为拧螺丝位置照明。轻按电源开关(5)可以接通工作 灯(3)。如果用力按下电源开关，机器会开始运转而

u 先关闭电动工具，然后再放置在螺母/螺栓上。旋 转的工具刀头可能会滑开。 拧转状况指示灯（绿色/红色LED） 当电动工具的扭矩到达设定值时，断路离合器会被 启动。LED指示灯(8)呈绿色亮起。 如果未达到设定扭矩，LED指示灯(8)呈红色亮起， 并发出一个声音信号。这个拧转过程失败了必须重

进行拧转作业时，如果断路离合器启动，机器的马 达也会停止转动。此时必须等待0.7秒，才能重启。 如此可以预防操作者因为疏忽而继续拧入已经被拧

u 对电动工具执行任何操作（比如保养、更换刀具 等）前需将充电电池从电动工具中取出。意外操 作起停开关可能会造成伤害。 u 电动工具和通气孔必须随时保持清洁，以确保工

专用传动装置润滑脂（225毫升） 物品号3 605 430 009 Molykote油脂 发动机油SAE 10/SAE 20 – 新的气动工具在经过150 个使用小时之后，必须 使用温和的清洁剂清洗传动装置。务必遵循制造 厂商提供的说明来使用和处理清洁剂。清洁完毕 后必须使用博世的特殊传动装置润滑脂涂抹传动 装置。在第一次的清洁工作之后，每隔300个工 作小时就要重复上述的清洁过程。 – 经过十万次拧转后，要用数滴发动机油SAE 10/ SAE 20润滑断路离合器上的活动部件。用 Molykote油脂润滑滑动和滚动的部件。润滑后得 检查离合器是否仍然完好，以确保工具的准确度 和正常功能。最后还要重新调整离合器的扭矩。 u 维护和修理的工作只能交给合格的专业人员执 行。 如此才能够确保电动工具的安全性能。 经过授权的博世客户服务中心，能够既快速又可靠

u 必须根据环保单位的规定处理不用的润滑油和清 洁剂。务必要遵守法律的规定。 u 最迟每100000次拧转工作检查整个电动工具是否 损坏和磨损，检查所有功能。接着重新调节离合

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

滨江区　滨康路567号 102/1F 服务中心 邮政编码：310052 电话：(0571)8887 5566 / 5588 传真：(0571)8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com www.bosch-pt.com.cn

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

所推荐的锂离子充电电池必须符合危险物品法规。 使用者无须另外使用保护包装便可以运送该充电电

但是如果将它交由第三者运送（例如：寄空运或委 托运输公司）则要使用特殊的包装和标示。此时必 须向危险物品专家请教有关寄送危险物品的相关事

确定充电电池的外壳未受损后，才可以寄送充电电 池。粘好未加盖的触点并包装好充电电池，不可以 让充电电池在包装中晃动。必要时也得注意各国有

必须以符合环保的方式，回收再利用损 坏的电动工具、充电电池、附件和废弃

请注意“搬运”段落中的指示 (参见 “搬运”, 页236)

(PBDE) 配件 O O O O O O 连接件 X O O O O O 电源线① O O O O O O 电池系统② X O O O O O 本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界 没有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

Bosch Power Tools 1 609 92A 9SL | (16.07.2024)238 | 繁體中文 u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。 電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池盒的充電器用到其他電池盒時會發生著火危

u 只有在配有專用電池盒的情況下才使用電動工 具。使用其他電池盒會發生損壞和著火危險。 u 當電池盒不用時，將它遠離其他金屬物體，例如 回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬 物體，以防一端與另一端連接。電池端部短路會

u 在濫用條件下，液體會從電池中濺出；避免接 觸。 如果意外碰到了，用水沖洗。 如果液體碰到 了眼睛，還要尋求醫療幫助。從電池中濺出的液

u 請勿使用已受損或經改裝的電池盒。已受損或經 改裝的電池組可能出現無法預期的反應，進而導 致著火、爆炸或造成人員受傷。 u 勿讓電池盒或工具靠近火源或暴露於異常溫度環 境中。若是靠近火源或暴露在超過130°C的環境

u 請完全遵照所有的充電說明，電池盒或工具的溫 度若是超出指示的規定範圍，請勿進行充電。不 當充電或是未在規定的溫度範圍內進行充電，皆 可能造成電池損壞並面臨更高的著火風險。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請勿自行檢修受損的電池盒。電池組應交由製造 商或是獲得授權的服務供應商來進行檢修。

u 進行作業時，固定釘可能會碰觸到隱藏的配線， 請從絕緣握把處拿持電動工具。固定釘接觸到 「導電」電線可能導致電動工具外露的金屬部件 「導電」，進而使操作人員遭受電擊。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間 可能會有較大的反作用力。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 切勿改裝拆開充電電池。可能造成短路。 u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可在製造商的產品中使用充電電池。 如此才可

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。 u 如果嵌件工具被夾住了，請立刻關閉電動工具的 電源。請準備好承受反作用力所造成的反彈。電 動工具過載時或當它在進行加工的工件內部歪斜 時，都會造成嵌件工具被夾住不動。

伴隨拋光、鋸切、研磨、鑽孔 及其他類似操作所產生的粉塵 可能致癌、導致胎兒畸形或造成基因突變。這類粉 塵中部份含有以下物質： 鉛（含鉛顏料及漆料）、二氧化矽結晶（磚塊、水 泥及其他砌牆材料）、砷和鉻酸鹽（經化學處理的 木材）。罹病風險取決於您曝露在這些物質底下的 頻率。為降低危險性，您應僅在通風良好的場所中 進行作業，同時務必穿戴相關防護裝備（例如使用 能夠濾掉細微粉塵顆粒的特殊設計呼吸面罩）。 u 請避免機器意外啟動。裝入充電電池之前，請您 確認起停開關是否位於關閉位置。提起電動工具 時如果把手指按在起停開關上，或者安裝充電電 池時未關閉電動工具，都可能造成工安意外。 u 所使用的嵌件工具必須完好無損。嵌件工具如有 受損便容易斷裂，可能導致人員受傷或造成財物

u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。如果嵌件工具未牢牢地套在夾頭 內，便容易從接頭上鬆脫，並產生操作者無法控

1 609 92A 9SL | (16.07.2024) Bosch Power Tools繁體中文 | 239 u 旋入長螺栓時，視螺栓類型及您所使用的嵌件工 具而定可能會滑開，請您要小心。旋入長螺栓時 比較不容易控制機器，起子頭易滑開進而造成操

u 在啟動電動工具之前，請您查看一下目前設定的 旋轉方向。舉例來說，想要鬆開螺栓時旋轉方向 若是設為旋入螺栓的方向，則可能導致電動工具

u 請勿將本電動工具充當電鑽使用。配備跳脫離合 器的電動工具不適合進行鑽孔。此離合器可能會 在沒有預警的狀況下直接自動跳停。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

在規定的尺寸大小和功率範圍內，可以使用本電動 工具旋入／旋鬆螺絲、螺母和其它具有螺紋的接

本電動工具僅適用於工業環境。 本電動工具不適合充當電鑽。

機件的編號和電動工具詳解圖上的編號一致。 (1) 工具夾頭 (2) 快速夾頭 (3) 工作燈 (4) 扭力設定滑動開關 (5) 起停開關 (6) 正逆轉開關 (7) 電池充電狀態指示器 (8) 監控旋轉狀況的 LED 指示燈 (9) 充電電池

(12) 掛架的固定夾縫 (13) 嵌件工具

(15) 調整墊片 (16) 標示環 (17) 把手（絕緣握柄） a) 所述之配件並不包含在基本的供貨範圍中。

GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) 於 20−25°C 配備充電電池GBA18V5.0Ah 時測得。 B) 視所使用的充電蓄電池而定 C) 溫度 <0 °C 時，性能受限 D) 重量不含充電電池 數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。

降低轉速（尤其是低於 50%）會導致最大扭矩降 低。使用 Power Boost 提高的速度會影響準確度 和關閉行為。離合器可能會過度鎖定。 根據 VDI2647，機器性能測試通常以 600次／分

轉速和 / 或扭力的變化會影響精準度。 必須使用對應的設定檢查機器性能。

Bosch 亦販售不含充電電池的充電式電動工具。可 以從外包裝看出電動工具的供貨範圍是否包括電

u 只能選用技術性數據裡所列出的充電器。僅有這 些充電器適用於電動工具所使用的鋰離子充電電

提示：由於國際運輸規定，出貨時鋰離子充電電池 已部分充電。初次使用電動工具之前，請先將充電 電池充飽電以確保充電電池蓄滿電力。

將已充飽電的充電電池推至充電電池固定座內，直

若要取出充電電池，請按解鎖鈕，然後將充電電池 抽出。不可以強行拉出充電電池。 充電電池的電量指示器（黃色 LED）

無法再次啟動電動工具。 – 取出充電電池並裝上已充飽電的充

呈閃爍狀態 電動工具過熱，無法繼續操作： – 必須等待閃爍的燈號自動熄滅之 後，電動工具才能重新運轉。 插入充電電池(9) 和按壓起停開關(5) 時，充電電 池的電量指示器 會顯示充電電池的目前電量 5秒

充電電池的電量指示器 容量 綠色 60–100% 黃色 30–60% 紅色 0–30% 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。

u 在電動工具上進行任何作業之前（例如維修，更 換工具等等），請將機器中的電池取出。若是不 小心觸動起停開關，可能造成人員受傷。

本電動工具僅適合在密閉場所內使用。 為確保機器能夠正常運作，環境溫度的容許範圍介 於 0 °C 與 +45 °C，空氣相對濕度的容許範圍則為 20 至 95 % 之間，且不可有露水凝結現象。 吊掛裝置（請參考圖 A） 利用掛架 (11) 即可將電動工具固定於吊掛裝置上。 – 將掛架 (11) 安裝到電動工具上，讓它卡進夾縫 (12) 內。 u 定期檢查掛架和吊掛裝置上的吊鈎。 1 609 92A 9SL | (16.07.2024) Bosch Power Tools繁體中文 | 241

透過 5.2 版以及以上的 BOSCH EXACT Configurator 軟體，您即可對電動工具進行各種設 定（例如轉速、旋緊階段、防止重複旋轉功能）。 進行設定時必須透過 USB 連接介面把電動工具連接 在電腦上。此時，請使用 USB 傳輸線： USB2.0A型/Micro-USB2.0B型

– 最大長度 1m 透過 USB 介面進行設定時，可能會在非工業環境下

u 此時請您遵照軟體操作說明書上的所有安全注意

更換工具（請參考圖 B） u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。如果嵌件工具未牢牢地套在夾頭 內，便容易從接頭上鬆脫，並產生操作者無法控

僅可使用接頭柄規格相符的嵌件工具（1/4" 六角

– 將快換夾頭 (2) 的套筒往前拉。 – 將嵌件工具 (13) 插入工具夾頭 (1) 內，然後將

– 將快換夾頭 (2) 的套筒往前拉。 – 將嵌件工具 (13) 從工具夾頭 (1) 中取出，然後

若要啟動電動工具，您應先透過正逆轉開關 (6) 設

當正逆轉開關 (6) 不是位於中間位置時（作動安全 鎖），電動工具才會啟動。 設定旋轉方向（請參考圖 C） – 正轉：若要旋入螺栓，請將正逆轉開關 (6) 往左

– 逆轉：若要鬆開或旋出螺栓，請將正逆轉開關 (6) 往右推到底。 設定扭力（請參考圖 D） 跳脫離合器的彈簧預緊力能夠感應機器的扭力。不 論工具是正轉或逆轉運作，只要達到設定的扭力，

若要設定自訂扭力，則須使用隨附的調整工具 (14)。 – 請將電動工具上的滑動開關 (4) 完全推回原位。 – 將調整工具 (14) 插入工具夾頭 (1)，然後將它慢

– 當您從機殼開縫處看見離合器中的小凸塊（調整 墊片 (15)），就立刻將調整工具 (14) 插入此凸

順時針旋轉時提高扭力，逆時針旋轉時降低扭力。 – 取出調整工具 (14)。再次將滑動開關 (4) 往前 推，以保護離合器遠離髒污。 提示：請依據螺栓連接類型調成必要設定值，最好 能夠進行實測。實測時請用扭力扳手進行確認。 u 必須在規定的範圍中調整扭力，否則跳脫離合器

u 定期檢查螺絲連接的扭力，必要時重新調整跳脫

標示扭力設定（請參考圖 E） 使用本電動工具時務必安裝標示環，以防止塵埃和

為了方便辨識自訂扭力，您可將標示環 (16) 換成不

– 使用螺絲起子的細薄一字刀頭、刮刀或其他類似 物品撬開標示環 (16)。

本起子機具有一個可隨指定範圍內之扭 力作動的跳脫離合器。這個離合器將在 達到設定之扭力時作動。 – 若要啟動電動工具：將起停開關 (5)

– 一達到所設扭力後，電動工具隨即自動停止運

u 如果過早放開起停開關 (5)，將無法達到預設扭

u 定期檢查螺絲連接的扭力，必要時重新調整跳脫

工作燈 (3) 可在光線不足時照亮要進行螺栓拆卸的 位置。輕按一下起停開關 (5) 即可開啟工作燈 (3)。如果用力按下起停開關，機器會開始運轉而工

u 電動工具應先停止運轉，然後才放到螺母／螺栓 上。轉動中的嵌件工具可能會滑開。 旋轉狀況指示燈（綠色／紅色 LED） 當電動工具的扭力到達設定值時，便會觸發跳脫離 合器。LED 指示器 (8) 將亮起綠燈。 若未達到預設扭力，則 LED 指示器 (8) 將亮起紅燈 並發出一個警告聲。必須再次執行一次這個旋轉螺

旋轉螺栓時如果觸發了跳脫離合器，機器的馬達也 會停止運轉。暫停 0.7 秒後才再度啟動。這樣的設 計可預防操作者因為疏忽而再次旋入已旋緊的螺

u 在電動工具上進行任何作業之前（例如維修，更 換工具等等），請將機器中的電池取出。若是不 小心觸動起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。

特殊傳動裝置潤滑脂（225 ml） 產品料號 3 605 430 009

機油 SAE 10/SAE 20 – 使用時數達 150 個小時後，請用中性清潔劑清洗 傳動裝置。使用與廢棄處理清潔劑時，請務必遵 循清潔劑製造廠商提供的說明。清潔完畢後必須 為傳動裝置塗上博世的特殊傳動裝置潤滑脂。完 成第一次清潔之後，應每隔 300 個工作時數再按

– 每拆裝 100,000 次螺栓後，請用一滴機油 SAE 10/SAE 20 潤滑跳脫離合器的活動部件。請用二 硫化鉬潤滑脂為滑動部件及滾動部件上油。潤滑 後須檢查離合器的磨損情況，以確保工具的準確 度和正常功能。最後還要重新調整離合器的扭

u 維修保養工作僅能交由合格的專業技師來執行。 如此才能夠確保本電動工具的安全性。 經過授權的博世客戶服務中心能夠既快速又可靠地

u 潤滑油、清潔劑必須以符合環保要求的方式進行 廢棄處置。請您務必遵守相關法律規定。 u 最遲在進行 100000 次螺絲連接之後，檢查整個 電動工具是否有損壞和磨損，並檢查所有功能。 然後再次調整離合器扭力。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: (02)77342588 傳真: (02)25161176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

建議使用的鋰離子充電電池受危險物品法的規範。 使用者無須另外使用保護包裝便可運送該充電電

但是如果將它交由第三者運送（例如：寄空運或委 託運輸公司），則應遵照包裝與標示的相關要求。 此時必須向危險物品專家請教有關寄送危險物品的

確定充電電池的外殼未受損後，才可以寄送充電電 池。用膠帶貼住裸露的接點並妥善包裝充電電池， 不可以讓充電電池在包裝材料中晃動。同時也應留

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池：

請注意「搬運」段落中的指示 (參見 「搬運」, 頁242)。
