NAVODILA ZA UPORABO EXACT ION 61500 Professional BOSCH

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektricnemu orodju.

Če spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se pojavla v nadalnjem besedilu, se nanaša na elektrica na orodja z elektrčnim pogonom (z elektrčnim kablom) in na akumulatorska elektrica na orodja (brez elektrčnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporabljaje v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregaa se lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priklucni vtic elektricnega orodja se mora prilegati vticnici. Spreminjane vtca na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporabljaje adapterskih vtcev. Nespremenjeni vtici in ustrezne vticnice zmanjsujejo tveganje elektricnega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vase telo ozemljeno.
Prosimo, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje za elektrici ni udar.
Ce je uporaba elektricnega orodja v vlaznem okoljneizogibna, uporabljate stikalo za zašcito predkvarnim tokom. Uporaba zašcitnegastrikala zmanjsuje tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljate elektricnega orodja, ce ste utrujeni oziroma ce ste pod vplivom FAMILY, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vroz kresne telesne poskodbe.

Uporabljate osebno zašcitno opre mo. Vedno uporabljate zašcitto za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, celada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred prikiucitvjo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se preprijcaje, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kluce in izvija ze prilagajane orodja, preden orodje vklucit. Kluc ai izvica, ki ga ne odstranite z vrtecega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves es trdno stojite in vzdrujte ravnovesje. To omogca boljsi nadzor nad elektricim orodjem v nepriacakovani situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih obaclil ali nakita. Las in obaclil ne priblizujte premikajocim se delom. Ohlapna oblacila, nikit ali dolgi lasje se lahko ujamejo v premikajce se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenostzorodjem,ki jopridobite s pogosto uporabo,ne borazlog za to,da postanete lahkomiselni inignorirate varmostna načela.V delčku sekunde lahko nepozorno dejanje pripejle do hude poškodbe.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricna orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektrico orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtic iz vtichice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstraniter shranite pribor, spreden se lotite popravila orodja. Tipreventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodijne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.

Vzdrujte elektrica orodja in pribor. Preprijcte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav takoto preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vdruzevana elektrica orodja so vrk za mnogene zhgode.
- Rezalna orodja njbodo vedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljate v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko prive do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali masčobe. Gladki ročaji in povrsine za prijemanje ne omogćajvo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrrzevanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali za poljenje drugacnih akumulatorskih baterij.
V elektrichnih orodjih uporablijalte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniske sponke, kovanci, ključi, zeblji, vijaki in drugi manjsi kovinski predmeti, ki bi lahko povzroci premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekocina. Izogibajte se stiku z njo. Če tekocina vseeno po nakljucju pride v stik s kožo, jo sperite z vodo. Če pride tekocina v oci, poïšcite zdravniško pomic. Iztekajoca akumulatorska tekocina lahko povzroči drazenje ali opekline.
Ne uporabljaje po skodovanih ali prislojenih akumulatorskih baterij oz. orodij. Po skodovane ali prislojene akumulatorske baterije se laho nepredvidljivo obnašajo, kar lahko povzroci požar, eksplozijo ali tveganje za po skodbe.
Akumulatorske baterije ali orodja ne izpostavljate ognju ali previsoki temperaturi. Izpostavljenost ognju ali vrocininad 130^ lahko povzroci eksplozijo.
Upoševajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je

190|Slovenšcina

izven območja, navedenega v navodilih. Če orodje polnite na nepravilen nacin ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poskodb akumulatorske baterije, kar pověča tveganje za požar.

Servisiranje

Vase elektricno orodje naj popravlja samo usposobljen strokovno osebj, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljaje poskodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajale ali pooblaseni serviser.

Varnostna opozorila za vijačnike

Ko izvajate postopek, pri katerem lahko pride do stika vijačnika s skritoŽico, elektricno orodje držite za izolirane ročaje. Ob stiku vijačnika zŽico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnega orodja, uporabnik pa lahko ob tem doživi elektrici udar.
Za iskanje skritih oskrbovalnih vodov uporabljaje ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrezejpe pa ima za posledico materialno škodo.
Trdno drzite elektricno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga drzali z roko.
Pred odlaganjem elektricnega orodja počakajte, da se orodje popolnama ustavi. Nastavek se lahko zatakne, zaradi cesar lahko izgubite nadzor nad elektricnim orodjem.
Ce je akumulatorska baterija poskodovana ali ce jo nepravilno uporabljate, lahko iz nje uhajao pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svezega zraka in se v primeru tezav obrnite na zdravnika. Pare lahko povzrocijo drazenje dihalnih poti.
Akumulatorske baterije ne spreminjaje in ne odpirajte. Obstaja nevarnost katkega stika.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poskodujevo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Uporabljaje akumulatorsko baterijo samo v proizvajalcevih izdelikh. Le tako je akumulatorska baterija zašcitena pred nevarno preobrenitvijo.

Akumulatorsko baterijo zašcitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in katkega stika.

• Ce nastavek zablokira, nemudoma izklopite elektricno orodje. Bodite pripravljeni na visoke reakcijske momente, ki povzrocio povratni udarec. Nastavek blokira, ko je elektricno orodje preobremenjeno ali ko se elektricno orodje zagozdi v obdelovancu.

OPOZORILO

Prah, ki nastaja pri grobem
brušenju,Žaganju, finem brušenju,

vrtanju in podobnih delih, je lahko rakotvoren, mutagen ali strupen za razmnozevanje. Nekaj snovi, ki vsebuje ta prah:

svinec v barvah in lakih, kristaliziran silicijev oksid v opekah, cementu in drugih gradbenih materialih; arzen in kromat v kemicno obdelanem lesu. Tveganje za nastavek bolezni je odvisno od tega, kako pogosto ste izpostavljeni tem snovem. Za zmanjsanje nevarnosti vedno delaje samo v dobro prezracenih prostorih z ustrezno zašcitno opremo (npr. s posebej zarovano opremo za zašcitdo dihal, ki filtrira tudinajmanjie prasne delce).

Preprecite nenačrtovan vklop. Pred vstavljanjem akumulatorske baterije se prepričajte, da je stikalo za vklop/izklop v položaju za izklop. Če elektricno orodje med prenašanjem s prsti držite za stikalo za vklop/izklop ali akumulatorsko baterijo vstavljate pri vklopljenem elektricnem orodju, lahko pride do nasreće.

Uporabljaje samo brezhibne in neobrabljene nastavke. Nastavki v okvari se lahko zlomijo in povzrocijo materialno skodo.
Pri nameščanju nastavka se prepričajte, da se je nastavek varno zaskovičil v držalo orodja. Če nastavek ni trdno vpet v držalo orodja, lahko prijem popusti in orodjane morete vec nadzorovati.
Pri vijačenu daljših vijakov bodite previdni, saj obstaja nevarnost zdrsa, ki je odvisna od vrste vijakov in uporabljenih nastavkov. Dolgih vijakov pogosto ne morete dobro nadzorovati, zato obstaja nevarnost, da pri privijanju orodje zdrnsne in se poskodujete.
Pred vklopom elektricnega orodja preverite nastavljeno smer vrtenja. Ce zeilite na primer vijak odviti, smer vrtanja pa je nastavljena na privijanje vijakov, lahko pride do sunkovitih in nepričakovanih premikov elektricnega orodja.
Elektricna orodja ne uporabljalek kot vrtalnik. Elektrica orodja z varnostno sklopko niso primerna za vrtanje. Sklopka se lahko samodejno in brez opozorila izklopi.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrichi udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Namenska uporaba

Elektricno orodje je namenjeno privivanju in odvikanju vijakov, matic in drugih navojnih elementov v navenenem območju dimenzij in zmogljivosti.

Elektricno orodje je primerno izključno za delo v industrijskih okolijh.

Elektricnega orodja ne uporabljaje kot vrtalnik.

Komponente na sliki

Ostvilcenje component na sliki se nanaša na shemo elektrčega orodja na strani šhemami.

(1) Vpenjalni system
(2) Hitrovpenjalna glava
(3) Delovna lučka
(4) Drsnik za izbiro vrtilnegamomenta

(5) Stikalo za vklop/izklop
(6) Stikalo za izbiro smeri vrtenja
(7) Prikaz stanja napoljenosti akumulatorske baterije
(8) LED-prikaz vijačenja
(9) Akumulatorska baterija
(10) Tipka za sprostitev akumulatorske baterije
(11) Zanka za obešanje^a)
(12) Reze za pritrjevanje zanke za obeşanje
(13) Nastavek³⁾
(14)Nastavljalno orodje
(15) Nastavitveni kolut
(16) Obroček za oznacevanje
(17) Ročaj (izolirana oprijemalna povrsina)

a) Ta pribor ne spada v standardni obseg dobave.

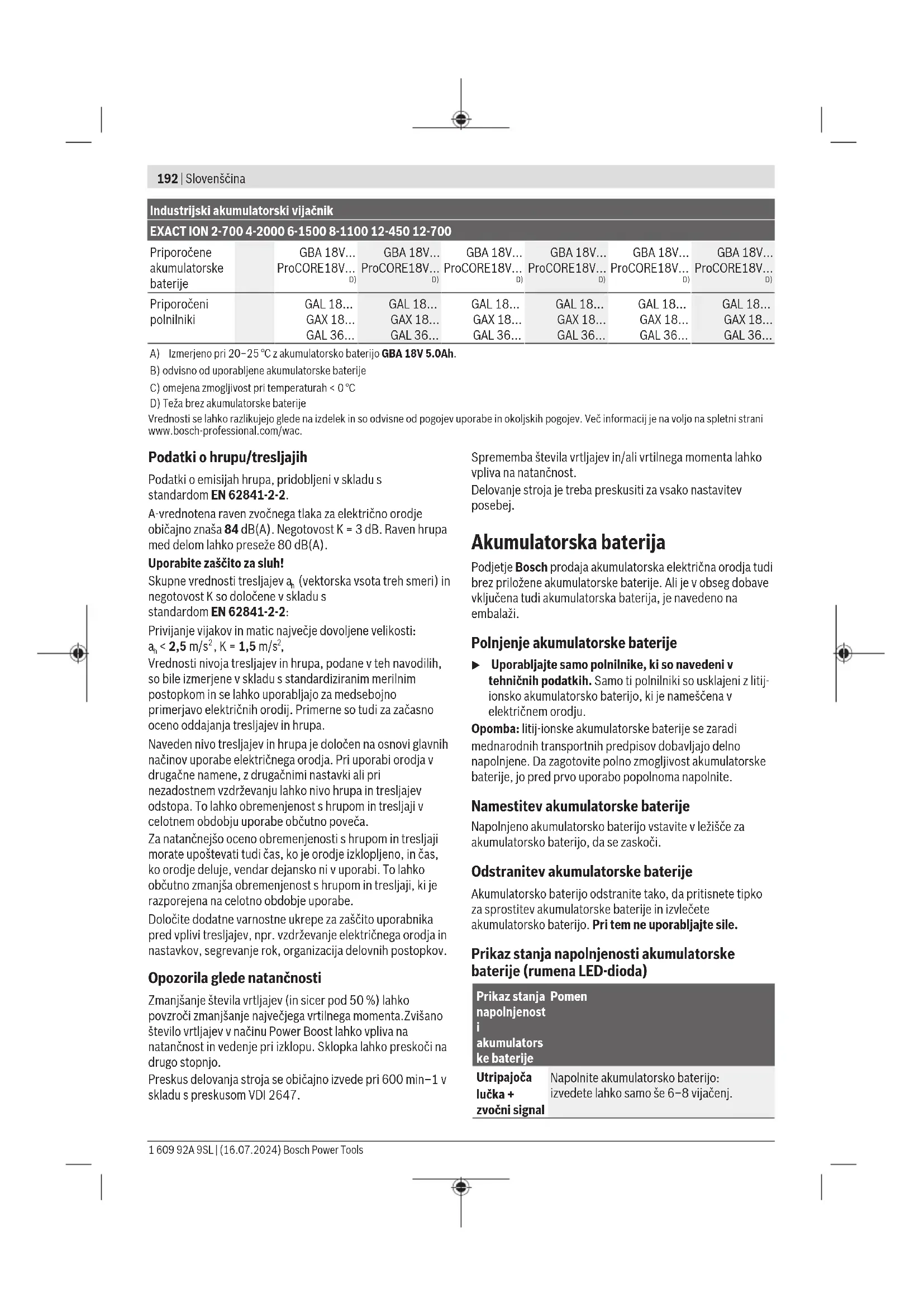

Tehnični podatki

A) Izmerjeno pri 20-25°C z akumulatorsko baterijo GBA 18V 5.0Ah.
B) odvisno od uporabljene akumulatorske baterije
C) omejena zmogljivost pri temperaturah < 0^ C
D) Teza brez akumulatorske baterije
Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljsih pogojev. Vec informacij je na voljo na splletni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu's standardom EN 62841-2-2.

A-vrednotena raven zvočnega tlaka za elektricno orodje običajno znaša 84 dB(A). Negotovost K = 3 dB. Raven hrupa med delom lahko preseže 80 dB(A).

Uporabite zašćito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom EN 62841-2-2:

Privijanje vijakov in matic Največje dovoljene velikosti: a_1 < 2,5m / s^2 K = 1,5m / s^2

Vrednosti nivoja treslajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljo za medsebojno primerjavo elektrichni orodij. Primerne so tudi za zacasno oceno oddajanja treslajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnom vzdřevanju lahko nivo hrupa in tresljajev odstopa. To lahko obretenjenost s hrupom in tresljaji v celotnom obdobju uporabe obcutno poveča.

Zanatanchejso oceno obremenjenosti shrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenost shrupom in tresljami, ki je razporejena na celotno obdobje uporabe.

Dolcite dodatne varnostne ukrepe za zašcito uporabnika pred vplivi tresljajev, npr. vzdrlzevanje elektricnega orodja in nastavkov, segrevanje rok, organizaciona delovnih postkopov.

Opozorila glede natancnosti

Zmanjsanje stevila vrtljajev (in sicer pod 50% ) lahko povzroci zmanjsanje najvecjega vrtilnega momenta.Zvišano stevilo vrtljajev v načinu Power Boost lahko vpliva na natančnost in vedenje pri izklopu. Sklopa lahko preskovi na drugo stopnio.

Preskus delovanja stroja se obicajno izvede pri 600 min-1 v skladu s preskusom VDI 2647.

Sprememba stevila vrtljajev in/ali vrtilnegamomenta lahko vpliva na natancnost. Delovanje stroja je treba preskusiti za vsako nastavitev posebej.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska elektricna orodja tudi brez prilozene akumulatorske baterije. Ali je v obseg dobave vkljucena tudi akumulatorska baterija, je navedeno na embalazi.

Polnjenje akumulatorske baterije

Uporabljate samo polnilnike, ki so navedeni v tehnicih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki je namescena v elektrichem orodju.

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnama napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v lezišće za akumulatorsko baterijo, da se zaskovi.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritsinete tipko za sprostitev akumulatorske baterije in izvlecate akumulatorsko baterijo. Pri tem ne uporablajte sile.

Prikaz stanja napoljenosti akumulatorskaterije (rumena LED-dioda)

Prikaz stanja Pomen

napoljenost i

akumulators

ke baterije

Utripajoça	Napolnite akumulatorsko baterijo:
lučka +	izvedete lahko samo še 6-8 vijačenj.
zvočni signal

Prikaz stanja napoljenost i akumulators ke baterije	Pomen akumulatori ke baterije
Neutripojča lučka + zvočni signal	Stanje napoljenosti ne zadošča več za novo vijačenje ali pa je električno orodje preobremjenko: elektrijega orodja ni več mogoće vklopiti. - Odstranite akumulatorsko baterijo in znova vstavite napoljeno akumulatorsko baterijo.
Utripojča lučka	Elektrijco orodje je pregreto in ne deluje več: - Preden ponovno zaženete elektrijco orodje, morate počakati, da se utripanje po kratkem šcu samodejno izklopi.

Ko vstavite akumulatorsko baterijo (9) in pritisnete stikalo za vklop/izklop (5), pri Kaz stanja napoljenosti akumulatorske baterije za 5 sekund prikaze stanje napoljenosti akumulatorske baterije.

Prikaz stanja napoljenosti akumulatorske baterije	Napoljenost
Zelena 60-100%
Rumena 30-60%
Rdeča 0-30%

Navodila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo zavarujte pred vago in vodo. Akumulatorsko baterijo skladiscite samo v temperatumenn območju od -20^ do 50^ . Poleti ne dovolite, da bi akumulatorska baterija oblezala v avtomobilu.

Bistveno krajsi cas delovanja po poljenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upostevalje navodila za odstranjevanje.

Namestitev

Pred kakrsnimi koli deli na elektrichem orodju (npr. vzdrrzevanjem,menjavo nastavkov,itd.) akumulatorsko baterijo odstranite iz elektrichega orodja.Pri nenamernem pritisku stikala za vklop/izklop obstaja nearnost poskodb.

Okolje delovanja in skladišćenja

Elektricno orodje je namenjeno izključno za delovanje v zaprtih mestih uporabe.

Za pravilno delovanje mora biti dovoljena temperatura okolice med 0^ in +45^ , z dovoljeno relativno vlažnostjo zraka med 20 in 95% , brez orositve.

Priprava za obešanje (glejte sliko A)

Z zanko za obešanje (11) lahko elektricno orodje postavite na pripravo za obešanje.

-Zanko za obešanje (11) namestite na elektricno orodje in poskrbite, da se zaskovi zarezo (12).
Redno preverjate, ce sta zanka za obeisanje orodja in kljuka na pripravi za obeisanje ustrezno pritjeni.

Nastavitev elektricnega orodja

S pomocjo programske opreme BOSCH EXACT Configurator
razlicice 5.2 ali novejse lahko na elektricnem orodju
konfigurirate razlicne nastavitve (npr. stevilo vrtlajev,
stopnej vijačenja, zašcitopred ponovnim vklopom). V ta
namen morate elektricno orodje prek vmesnika USB
povezati z osebnim računalnikom. Uporabite kabel USB:
USB 2.0 tipa A/Micro USB 2.0 tipa B

-Zdvojnim oplašćenjem
Najv.dolzina 1 m
Med konfiguracijo prek vmesnika USB lahko v neidustrijskem okolju pride do radijsikh motenj.
Upostevajte vsa varnostna opozorila in napotke, ki so navedeni v navodilih za uporabo programske opreme.

Menjava nastavka (gleje sliko B)

Pri nameschaju nastavka se prepriajte, da se je nastavek varno zaskoicil v drzalo orodja. Ce nastavek ni trdno vpet v drzalo orodja, lahko prijem popusti in orodja ne morete vec nadzorovati.

Namestitev nastavka

Uporablajte le nastavke z ustreznim vpetjem (1/4"-sestrobni).

-Pusohitrovpenjalne vrtalne glave (2) povlecite v smeri naprej.
-Vstavite nastavek (13) v vpenjalni system (1) in izpustite hitrovpenjalno glavo.

Odstranitev nastavka

-Pusohitrovpenjalne vrtalne glave (2) povlecite v smeri naprej.
- Odstranite nastavek (13) iz vpenjalegaistema (1) in ponovno izpustite hitrovpenjalno glavo.

Delovanje

Preden vklopiete elektricno orodje, morate najprej nastaviti smer vrtenja s stikalom za preklop smeri vrtenja (6): elektricno orodje se zažene samo, ce stikalo za preklop smeri vrtenja (6) ni v sredini (zapora vklopa).

Nastavitev smeri vrtenja (glejte sliko C)

-Vrtenje v desno: za privijanje vijakov pomaknite stikalo za preklop smeri (6) v levo do prislona.
-Vrtenje v levo:za rahljanje oz. odvijanje vijakov pomaknite stikalo za preklop smeri (6) v desno do prislona.

Nastavitev vrtilnega momenta (gleje sliko D)

Vrtilni moment je odvisen od prednapetosti vzmeti pri sklopi. Varnostna sklopa se aktivira tak pri vrtenju v

194 | Slovenscina

desno kot pri vrtenju v levo, ko je dosezen nastvljen vrtilni moment.

Zanastavitev individualega vrtilnegamomenta smete uporabiti samo prilozen nastavek (14).

Drsnik (4) na elektrichem orodju potisnite povsem nazaj.
Vstavite nastavek (14) v vpenjalni system (1) in ga poças yrtite.
Takoj ko v odprinti ohisa vidite majhno izboklino (nastavitveno plocko (15) v sklopki, vanjo vstavite nastavek (14) in ga vrtite.

Če vrtite v smeri urnega kazalca, se vrtilni moment veča, Če vrtite v nasprotni smeri urnega kazalca, se vrtilni moment manjsa.

• Odstranite nastavek (14). Drsnik (4) znova potisnite naprej, da sklopko zašcitite pred umazanijo.

Napotek: potrebna nastavitev je odvisna od vrste vijačnih povezav in jo njajlaze izracunate v praktičnem poskusu. Poskusno vijačenje preverite z momentnim ključem.

Nastavite vrtilni moment samo v navenedenem območju zmogljivosti, sicer sklopekna reagira več.
Redno preverjate zatezni moment vijačne zveze in po potrebi prerlagodite nastavitev odklopne sklope.

Oznacite nastavitev vrtilnegamomenta (glejtesliko E)

Elektricno orodje uporabljaje vedno z oznacitvenim obrocem, in s tem zagotovite, da je ohije zavarovano proti prahu in necistoči.

Za označitev individualno nastavljiiv hvrilnih momentov lahko označitveni obroč (16) zamenjate z obročem, ki ima drugo barvo.
-Oznacitveni obroc (16) snamete z ozkim listom vijačnika, Iopatico ali podobnim.

Vklop/izklop

Vijačniki imajo odklopno sklopko, odvisno od vrtilnegamomenta,ki je nastvljiva v navedenem območju. Vključi se, ko je dozežen nastvljen vrtilni moment.

-Za vklop elektricnegara orodja potisnite stikalo za vklop/ izklop (5) do prislona.
-Elektricno orodje se samodejno izklopi, ko je dosezen.
nastavljen vrtilni moment.

Če predcasno izpustite stikalo za vklop/izklop (5), predhodno nastavljen vrtilni moment ne bo dosezen.
Redno preverjaje zatezni moment vijačne zveze in po potrebi prilagodite nastavitev odklopne sklope.

Vklop delovne luci

Delovna svetilka (3) omogoca osvetlitev mesta vijačenja v neugodnih svetlobnih razmerah. Delovno svetilko (3)

vklopite z rahlim pritiskom na stikalo za vklop/izklop (5). Ce stikalo za vklop/izklop pritisnite se bolj mochno, se elektricno orodje vklopi, delovna svetilka pa sveti sie naprej.

Ne glejte neposredno v delovno luc, ker vas lahko oslepi.

Navodila za delo

Elektricno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrtece se elektricno orodje lahko zdrse.

Prikaz vijačenj (zelena/rdeča LED-dioda)

Ko je dosezên prednastavljen vrtilni moment, se aktivira varnostna sklopka. LED-prikaz (8) sveti zeleno.

Če prednastavjen vrtilni moment ni dosežen, LED-prikaz (8)
zasveti rdeče, hkrati pa se zaslisi zvočni signal. Znova izvedite vijačenje.

Zasčita pred ponovnim vklopom

Ce se pri vijačenju aktivira varnostna sklopa, se motor izklopi. Ponoven vklop je mozen po 0,7 sekunde. Tako preprećite nenamerno zategnitev Že pritjenih vijačnih zvez.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Pred kakrsnimi koli dela nelektricnem orodju (npr. vzdrrzevanjem,menjavo nestavkov,itd.) akumulatorsko baterijo odstranite iz elektricnegara odja.Pri nenamernem pritisku stikala za vklop/izklop obstaja nearnost po skodb.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.

Mazanje elektricna orodja

Maziva:

posebma mast za gonila (225 ml)

kataloška stevilka 3605430009

mast Molykote

motorno olje SAE 10/SAE 20

• Po 150 urah obratovanja ocistite gonilo z blagim topilom. Upostevajte proizvajalceva navodila za uporabo in odstranitev topil. Nato namazite gonilo s posebnim Boschevim mazivom za gonila. Ponovite postopek ciscenja na vsakih 300 ur obratovanja od prvega ciscenja.
  Gibljive dele varnostne sklope po 100.000 postopkih vijačenja naoljite z nekaj kapljicami motornega olja SAE 10/SAE 20. Drseće in vrteće se dela namežite z mazivom Molykote. Ob tej priloznosti preverite sklopko glede obrabe, da se preprićate, da ponovljivost in natančnost nista bili oskodovani. Nato morate ponovno nastaviti vrtilni moment sklope.

Servisna dela in popravila naj opravljajo le usposobljeni strokovnjaki. S tem je zagotovljena stalna varnost elektricega orodja.
Pooblascena servisna delavnica za Boschve izdelke opravlja ta dela hitro in zanesljivo.
Maziva in cistilna sredstva odlagajte na okolju prijazen naclin. Upostevajte zakonske predpise.

Najpozneje po vsakah 100000 postopkih vijačenja preglejte celotno elektrichno orodje in preverite, ali je poskodovano ali obrabljeno in ali delujejo vse funkcjije. Nato morate ponovno nastaviti vrtilni moment sklope.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajao tudi na spletu pod: www.bosch-pt.com Skupina svtevalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprasnjih o nasih izdelkih in njihovega pribora.

Ob vseh vpraansjih in naročilih rezervnih delov nujno navedite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Drugi naslovi za servis so navedeni pod:

Za priporočene litij-ionske akumulatorje veljago zahteve zakonodaje o nevarnem blagu. Uporabnik lahko akumulatorske baterije brez nadaljinih pogojev transportina na cesti.

Pri posiljanju s strani tretjih oseb (npr. zračni transport ali spedicija) se morajo upostevati posebne zahtve glede embalaze in označitve. Pri priprivi odpreme mora biti obvezno vklučen strokovnjak za nevarne snovi.

Akumulatorske baterije posiljaje samo, ce je ohijsne neposkodovano. Prelepite odprte kontakte in zapakirajte akumulatorsko baterijo takto, da se v embalazi ne premika. Prosimo, upostevajte tudi morebitne dodatne nacionaln predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje elektrichnih orodij, akumulatorskih baterij, pribora in embalaž.

Elektricnih orodij in akumulatorskih/obicajnih baterij ne smete odvreci med gospodinjske opadke!

Zgolj za države Evropske unije:

Odslužena elektricka orodja in okvarjene ali odpadne akumulatorske in navadne baterije je treba zbirati in zavreči ločeno. Uporabite za to predvidene sisteme za zbiranje odpadkov.

Pri nepravilinem odstranjevanju ima lahko odpadna elektricna in elektronska oprema zaradi moznega obstoja nevarnih snovi skodljiv vpliv na okolje in clovesko zdravje.

Akumulatorske/obicajne baterije:

Littijevioni:

Nosite zašitu za uši!

Ukupne vrijednosti vibracija a, (vektorski zbroj tri pracva) i nesigurnost K utvrdene u skladu s normom EN 62841-2-2:

Stezanje vijaka i matica maksimalno dopustene velicine: a_n < 2,5m / s^2,K = 1,5m / s^2
