BRUKSANVISNING EXACT ION 61500 Professional BOSCH

Laes alle sikkerhedsadvarsler, instruktioner, illustrationer og spe

Produkt- og ydelsesbeskrivelse

Drifts- og opbevaringsforhold

Vedligeholdelse og service

Vedligeholdelse og rengering

Kundeservice og anvendelsesrådgivning

Kundeservice besvarer dine sporgsmal vedr. reparation og vedligeholdelse af dit produkt somt resededele. Reservedelstegninger og informationer om resededele findes ogsa under: www.bosch-pt.com

Borttagning av batteri

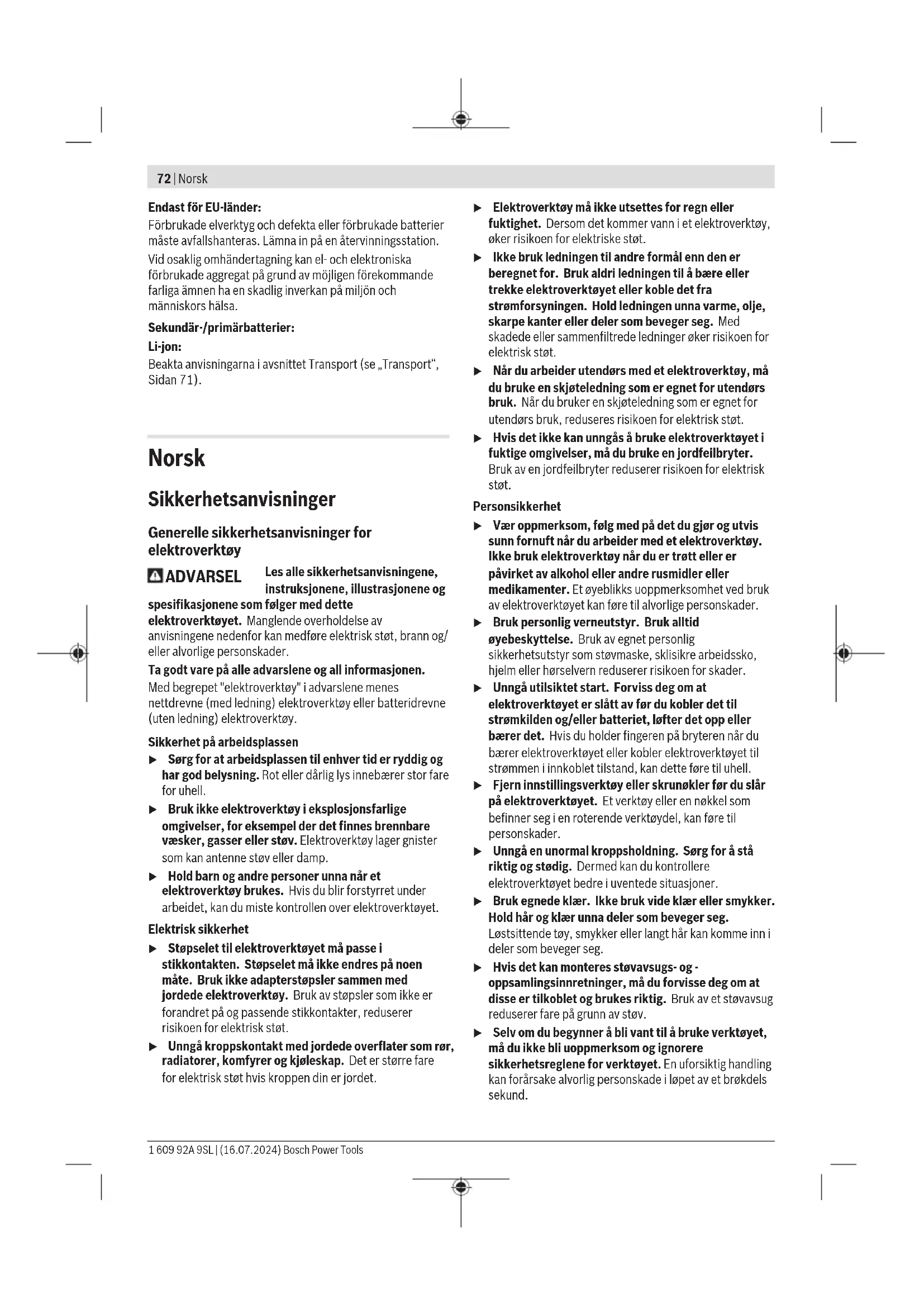

Les alle sikkerhetsanvisingene, instruksjonene, illustrasjonene og

spesifikasjonene som folger med dette

elektroverktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot,brann og/ ell er alvorlige persorskader.

Ta godt vare pa alle advarslene og all informasjonen.

Med begrepet "elevtroverktoy" i advarslene menes nettdrevne (med ledning) elektroverktoy ell batteridrevne (uten ledning) elektroverktoy.

Sikkerhet pa arbeidsplassen

Sarg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot ell darlig lys innebærer stor fare for uhell.
Bruk ici elektroverktoy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare vasker, gasser erler stov. Elektroverktoy lager gnister som kan antennestov erler damp.
Hold barn og andre personer unna nár et elektroverktoy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktoyet.

Elektrisk sikkerhet

Stopselet til elektroverktøyet magressive stikkontakten. Stopselet ma ikke endres på=noen mæte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av stopsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
Unngä kroppskontakt med jordeede overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk stot hvis kroppen din er jordet.

Elektroverktoy mA违法犯罪, Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.
Ikke bruk ledningen til andre formal enn den er beregnet for. Bruk aldri ledningen til a bareae ell trekke elektroverktoyet eller koble det fra strormforsyiningen. Hold ledningen unna varme, olje, skarpe kanter ell derer som beveger seg. Med skadede ell sommenfiltrade ledninger oker risikoen for elektrisk stot.
Nár du arbeider utendørs med et elektroverktøy, ma du bruke en skjoteledning som er egnet for utendørs bruk. Nár du bruker en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det/DDke kan unngas a bruke elektroverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk stot.

Personsikkerhet

Vær oppmerksom, følg med pa det du gjør og utvis sunn fornuft nár du arbeider med et elektroverktøy. Ikke bruk elektroverktøy nár du er trætt erer pavirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktyet kan fore til alvorlige persorskader.
Bruk personlig verneutstyr. Bruk alltid oyebeskyttele. Bruk av egnet personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern reduserer risikoen for skader.
Unnga utilsiktet start. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strmkilden og/eller batteriet, Ifter det opp ell bær det. Hvis du holder fingeren pa bryteren nar du bærer elektroverktoyet ell kobler elektroverktoyet til strommen iinnkoblet tilstand, kan dette fore til uhell.
Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy erlen nokkel som befinner seg i en roterende verktoydel, kan fore til personskader.
Unnga en unormal kroppsholdning. Sorg for a stå riktig og stødig. Dermen kan du kontrollere elektronverktøyet bedre i uventede situasjoner.
Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold har og klær unna deler som beveger seg. Løstsittende toy, smykker erler langt hare kan komme inn i deler som beveger seg.
Hvis det kan monteres stovavsugs- og -oppasmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et stovavsug reduserer fare pa grunn av stov.
Seliom du begyinner a blivant til a bruke verktoyet, ma du icke bli uoppmerksom og ignorerere sikkerhetsreglene for verktoyet. En uforsiktig handling kan forarsake alvorlig personskade i Iopet av et brokdels sekund.

Omyggelig bruk og handtering av elektroverktoy

Ikke overbelast elektroverktyet. Bruk et elektroverktoy som er beregnet for arbeidsoppgaven. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
Ilke bruk elektroverktoyet hvis av/pa-bryteren er defekt. Et elektroverktoy som ikke lenger kan slas av ell er farlig og ma repareres.
Trek stopselet ut av strmksen og/eller fjern batteriet (hvis demonterbart) for du utforer innstlinger pa elektroverktoyet, skifter tilbehør erler legger bort maskinen. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
Elektroverktoy som违法犯罪, mä opbevares utilgengelig for barn. Ikke la personer som违法犯罪. fortrolige med elektroverktoyet aller违法犯罪. farlige när de brukes av uerfarne personer.
Vär nøye med vedlikeholdet av elektroverktøyet og tilbehørt. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn pa elektroverktøyets funksjon. Färe reparert elektroverktøyet for det brukes igjen hvis det er skadet. Därelig vedlikeholdte elektroverktøy er arsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg seks sa ofte fast og er lettera a fore.
Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn de som er angitt, kan fore til farlige situasjoner.
Hold handtak og gripeflater tøre, rene og uten olje ell er fett. Glatte handtak og gripeflater hinder sikker handtering og styring av verktøyet i uventede situasjoner.

Bruk og pleie av batteridrevne verktoy

Lad batteriet bare med laderen som er angitt av produsenten. Det oppstar brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
Bruk elektroverktoyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medfore personskader og brannfare.
Nar batteriet ici er i bruk, ma det holds unna andre metallgjenstander som binders, mynter, nakler, spikre, skruer aller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutting mellom batterikontaktene kan fere til forbrenninger ererbrann.
Ved feil bruk kan detlekke vaeske ut av batteriet. Unnga kontakt med donne vaesken. Skyll med vann hvis det oppstar kontakt med vaesken. Hvis det kommer vaeske iynene, ma du itillegg oppseke lege.

Batterivæske som renner ut, kan fore til irritasjoner pa huden eller forbrenninger.

Ikke bruk et batteri eller verktoy som er skadet eller modifisert. Odelagte eller modifiserte batterier kan oppfore seg uforutsigbart, noe som kan fore til brann, eksplosjon eller fare for personskade.
- Ikke utsett et batteriet aller verktoy for apen ild ell er for huye temperaturer. Eksponering for ild ell er temperaturer over 130^ kan fore til eksplosjon..
Folg alle anvisingene for lading, og ici kad batteriet.
eller verktogyet utenfor temperaturomraret som er
spesifisert i braksanvisingen.Feil lading ellr lading
ved temperaturer utenfor det speisifiserte
temperaturomraret, kan skade batteriet og oke
brannfaren.

Service

Elektroverktøyet mA kun repareres av kualifiserte fagpersoner og bare med originale respedeler. Slik opprettholdes verktoyets sikkerhet.
- Ikke utfor vedlikehold pa skadde batterier.
Vedlikehold av batterier skal alltid utfores av produsenten
eller godkjente forhandlere.

Sikkerhetsanvisninger for skrumaskiner

Bruk de isolerte grepsflatene nár du holder elektroverktøyet under arbeid der verktøyet kan komme borti skjulte ledninger. Hvis verktøyet berører en stromførende ledning, kan eksponerte metalldeper pa elektroverktøyet bl stromførende, noe som kan fere til atBrukeren fær elektrisk stot.
Bruk egnede detektorer for a finne skjulte strom-/ gass-/vannledninger, ell spor hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medfere brann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Hull i en vannledning forarsaker materielle skader.
Hold elektoverktøyet godt fast. Under stramming og lösing av skruer kan det oppsta kortvarige høye reaksjonsmomenter.
Sikre arbeitsemnet. Et arbeidsstykke som holds fast med spenninnretninger erer en skrustikke, holdes sikrere enn med händen.

Vent til elektroverktoyet er stanset halt ffor du legger det fra deg. Innsatsverktoyet kan kile seg fast og fore til at du mister kontrollen over elektroverktoyet.
Det kan slippe ut damp ved skader pa og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sorg for forsyning av friskluft, og opposk lege hvis du fär besvær. Dampene kan irritere andedrettsorganene.
Du ma ikke endre og ikkeapore batteriet. Det er fare for kortslutning.
Batteriet kan bli skadet av spisse gjenstander som spikedre eller skrutrekkere eller pr grunn av ytre pavirkning. Resultat kan bli intern kortslutting, og det

74 Norsk

kan da komme royk fra batteriet, ellr batteriet kan ta fyr, eksplodere ellr bli overopphetet.
▶ Bruk batteriet bare i Produkter fra produsenten. Kun sik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. ogsa mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

Sla straks av elektroverktoyet hisinatsverktoyet blokkeres. Vaer pa vakt mot hoye reaksjonsmomenter som forarsaker tilbakeslag. Innsatsverktoyet blokkeres nar elektroverktoyet blir overbelastet ell klemmes i emnet som bearbeides.

ADVARSEL

Stovet som oppstar ved polering med smergel, saging, sliping,

boring og lignende arbeider kan vare kreftfremkallende, fore til fosterskader eller skade arvestoffet. Noen av stoffene i slikt stoy:

bly i blyholdig maling og lakk; krystallinsk silisium i teglstein, sement og annet murarbeid; arsen og kromat i kjemisk behandlet treverk. Faren for sykdom avhenger av hvor ofte du er utsatt for disse stoffene. For a redusere faren bo r du bruke egnet verneutstyr (for eksempel med spesielt andedrettsutstyr som filtrerer ut ogsa de minste stavpartikler) og bare arbeide i rom med god ventilasjon.

Unngä at verktøyet slas pa utilitiesikt. Forsikre deg om at pa-/av-bryteren er i avslatt stilling for du setter inn et batteri. Hvis du bærer elektroverktøyet med fingeren pa pa-/av-bryteren eller setter inn batteriet i verktøyet när det er slätt pa, kan det oppsta ulykker.
▶ Bruk ikke defekte eller slitte innsatsverktøy. Defekte innsatsverktøy kan for eksempel brekke og føre til personskader og materielle skader.
Nár du setter inn et innsatsverktóy, má du passer pà at det sitter godt fast i verktoyholderen. Hvis innsatsverktóyet ikke sitter ordentlig i verktoyholderen, kan det løsne under skruingen, slick at det ikke longer kan kontrolleres.
Vær forsiktig nár du skrur inn lange skruer. Avhengig av skruETYPEpen og innsatsverktoyet kan det vare fare for a gli. Ofte kan ikke lange skruer kontroleres sa godt, og det er fare for at du glir og skader deg mens du skrur dem inn.
Kontroller den innstilte dreieretningen for du slar pa elektroverktoyet. Hvis du for eksempel skal l-osne en skrue og dreieretningen er stilt inn slik at skruen skrus inn, kan det oppsta en sterk, ukontrollert bevegelse pa elektroverktoyet.

Elektroverktoy med utkoblingsl clutch er ici egnet for boring. Utkoblingen kan utloes automatisk og uten varsel.

Produktbeskrivelse ogytelsesspesifikasjoner

Les sikkerhetsanvisingene og instruksene. Hvis违法犯罪 sikkerhetsanvisingene og instruksene tas til folge, kan det oppsta elektrisk stot, brann og/eller alvorlige personskader.

Se illustrasjonone i begynnelsen av bruksanvisningen.

Forskiftsmessig bruk

Elektroverktøyet er beregnet for skruing og losing av skruer, muttere og andre gjengeforbindelsei det angitte dimensjons- og effektområdet.

Elektroverktøyet er bare egnet for bruk i industrielle omgivelse.

Elektroverktoyet er畸形egnet som bormaskin.

Illustrertekomponenter

Nummereringen av de illustrrente komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Verktogholder
(2) Hurtigskiftechuck
(3)Arbeidslys
(4) Glidebryter for turtallsinnstilling
(5) Av/pa-bryter
(6) Dreieretningsvelger
(7) Indikator for batterinivá
(8) LED-indikator for skrukoblinger
(9) Batteri a)
(10) Utløserknapp for batteria
(11) Opphengsbøyle
(12) Festeslisse for oppehengsbøyle
(13) Innsatsverktogy
(14) Innstillingsverktoy
(15) Innstillingsskive
(16) Markeringsring
(17) Handtak (isolert grepsfate)

a) Dette tilbehoret ingar ici standard-leveransen.

Tekniske data

Batteridrevet skrutrekker for industri

EXACTION 2-700 4-2000 6-1500 8-1100 12-450 12-700

Artikkelnummer	3602 D94 4.0 3602 D94 4.1 3602 D94 4.2 3602 D94 4.3 3602 D94 4.5 3602 D94 4.4
Nominell	V= 18 18 18 18 18
spenning

Norsk|75

Batteridrevet skrutrekker for industri

EXACTION 2-7004-20006-15008-110012-45012-700

Dreiemoment hard/myk skruing i henhold til ISO 5393A)	Nm 0,5-2 1,5-4 1,5-6 2-8 2-12 2-12
Tomgangsturtall n0A)	o/min 70-700 200-2000 150-1500 110-1100 45-450 70-700
VektB)	kg 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4 1,3-2,4
Kapslingsgrad IP 20 IP 20 IP 20 IP 20 IP 20
Verktøyholder
-Hurtigskiftec huck	○¼" ¼" ¼" ¼" ¼" ¼" ¼" ○ ¼" ○
Batteri (inngår ikke i standardleveran sen)	Li-ion Li-ion Li-ion Li-ion Li-ion Li-ion
Anbefalt omgivelsestemp eratur ved lading	°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Tillatt omgivelsestemp eratur under driftC) og ved lagring	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Anbefalte batterier	GBA 18V... ProCORE18V... (D)	GBA 18V... ProCORE18V... (D)	GBA 18V... ProCORE18V... (D)	GBA 18V... ProCORE18V... (D)	GBA 18V... ProCORE18V... (D)	GBA 18V... ProCORE18V... (D)
Anbefalte ladere GAL 18...	GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...	GAL 18... GAX 18... GAL 36...

A) Malt ved 20-25°C med batteri GBA 18V 5.0Ah.
B) avhengig av benyttet batteri
C) begrenset ytelse ved temperaturer < 0^ C
D)Vekt uten batteri

Verdiene kan variere avhengig av Produktet, bruksomradet og miljoforholdene. Du finner mer informasjon pa www.bosch-professional.com/wac.

Stay-vibrasjonsinformasjon

Stoyemisjon malt i henhold til EN 62841-2-2

Vanlig A-lydtrykkniva for elektroverktoyet er 84 dB(A).

Usikkerhet K = 3 dB. Under arbeid kan stynivaret overskride 80 dB(A).

Bruk horselvern!

Vibrasjon totala (vektorsum av tre retninger) og usikkerhet K malt i henhold til EN 62841-2-2:

Tiltrekking av skruer og muttere med maksimalt tillatt storrese: a_n < 2,5m / s^2 K = 1,5m / s^2

Vibrasjonsnivaetog stoyemisjonen som er angitti disse anvisingene er malt i samsvar med en standardisert malemetode og kan brukes til sammenliging av elektroverktoy. Verdiene egner seg osa til en forelopig estimering av vibrasjonsnivaetog stoyutslippet.

Angitt vibrasjonsniva og stoyutslpp representerer de hovedsakelige bruksomradsene til elektroverktoyet. Men hviselektroverktoyet brukes til andre formal, med andre innsatsverktoy er utilstrekkelig vedlikehold, kan vibrasjonsnivaet og stoyutslippet avvike fra det som er angitt. Dette kan fore til en betydelig okning av vibrasjonsnivaet og stoyutslippet for hele arbeidstidsrommet.

For en noyaktig vurdering av vibrasjonsivaget og stoyutslippet skal det ogsa t as hensyn til de tidene verktoyet er slatt av, ellg ar men ikke faktisk er i bruk. Dette kan redusere vibrasjonsivaget og stoyutslippet for hele arbeidstidsrommet betraktelig.

Bestem ekstra sikkerhetstiltak til beskytelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold

76|Norsk

av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Informasjon om noyaktighet

Reduksjonen av turtallet (spesielt under 50% ) kan fore til at det maksimale dreiemomentet reduseres. Det forhoyede turtallet under Power Boost kan pavirke noyaktigheten og utkoblingsegenskapene. Det kan oppsta sluring pa clutchen. Undersekelser av maskinkapasitet utfores vanligvis ved 600 o/min ifolge VDI 2647.

Endring av turtallet og/eller dreiemomentet kan pavirke noyaktigheten.

Maskinkapasiteten ma kontrolleres med den respektive innstillingen.

Batteri

Bosch Selger ogsa batteridrevne elektroverktoy uten batteri. Det er angitt pa emballasjen om et batteri folger med ditt elektroverktoy.

Lade batteriet

▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For a sikre full effekt fra batteriet ma du lade det helt opp forste gangs bruk.

Sette inn batteriet

For a ta ut batteriet trykker du pa utlserknappene og trekker batteriet ut. Ikke bruk makt.

Indikator for batteriladeniva (gul LED)

Indikator for Betydning
batteriladeniforall
Blinkende lys + lydsignal	Lad batteriet: Det gjenstår bare 6-8 skruinger.
Kontinuerlig lys + lydsignal	Kapasiteten er ikke tilstrekkelig til en ny skruforbindelse, eller elektroverktøyet har blitt overbelastet: Det er ikke mulig ø slå på elektroverktøyet. - Ta ut batteriet, ogsett inn et fulladet batteri.
Blinkende lys	Elektroverktøyet er overopphetet og stoppet:

Indikator for Betydning batteriladeni va

• Vent en kort stund til blinkingen slutter automatisk for du bruker elektroverktoyet igjen.

När batteriet (9) settes inn og av/på-bryteren (5) trykkes inn, viser indikatoren for batteriladenivå batteriets ladenivå i 5 sekunder.

Indikator for batteriladeniva Kapasitet

Grønn 60-100%

Gul 30-60%

Rd0-30%

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Batteriet m'oppbevares ved temperatur fra -20°C til 50 °C.

Ta alltid batteriet ut av elektroverktøyet for arbeid pa elektroverktøyet (for eksempel vedlikehold, bytte av verktoy, osv.). Det er fare for personskader hisd du trykker pa av/pa-bryteren ved en feiltagelse.

Drifts- og lagringsforhold

Elektroverktøyet er utelukkende egnet for bruk på likkede steder.

For at det skal fungere problemfritt bør elektroverktøyets omgivelsestemperatur vare mellom 0 og +45^ , tillatt relativ luftfuktigkeit er mellom 20 og 95% utenkondensering.

• Sett opphengsbøylen (11) pa elektroverktøyet, og fest den i slissen (12).

Kontroller regelmessig at opphengsboylen og kroken pa opphengsanordningen er iorden.

Konfigurere elektroverktøyet

Med version 5.2 og nyere av programvaren BOSCH EXACT Configurator er det mulig a konfigurere forskjellige innstlinger (for eksempel turtall, skrutrrn, repetisjonsbeskyttelse) pa elektroverktoyet.

Elektroverktoyet ma da kobles til en datamaskin via USB-grensesnittet. Bruk en USB-kabel: USB 2.0 type A/Micro-USB 2.0 type B

Dobbelskjermet

• Maks. lenght de 1 m

Ved konfigurering via USB-grensesnitt kan det forekomme radioforstyrelserutenfor de industrielle omgivelsene.

Falg alle sikkerhetsanvisingene og instruksjonene i brukerveiledningen for programmet.

Insetting av innsatsverktoy

Bruk bare innsatsverktøy med passende innstikksende (1/4"-sesk Kant).

Trekk hylsen til hurtigskiftchucken (2) forover.
- Sett innsatsverktøyet (13) i verktøyholderen (1), og slipp hurtigskiftchucken igjen.

Fjerning av innsatsverktøyet

-Trekk hylsen til hurtigskiftchucken (2) forover.
-Ta innsatsverktoyet (13) ut av verktoyholderen (1), og slipp hurtigskiftchucken igjen.

Bruk

När du onsker á starte elektroverktøyet, bør du forst stille inn dreieretningen med dreieretningsvelgeren (6): Elektroverktøyet starter bare hvis dreieretningsvelgeren (6)违法犯罪

Stille inn dreieretningen (se bilde C)

Hoyrerotering: For a skru inn skruer trykker du retningsvelgeren (6) mot venstre helt til den stopper.
-Venstretertering:Nar du skal lnsne ell skru ut skruer, trykker du retningsvelgeren (6) mot hyre til den stopper.

Stilleinn dreiemomentet(se bilde D)

Dreiemomentet avhenger av fjaerforbelastningen til utkoblingsclutchen. Utkoblingsclutchen utloes narr innstilt dreiemoment er nadd, bade ved hye- og venstreerotering. Bruk bare innstellingsverktoyet (14) som folger med til a stille inn individuelt dreiemoment.

• Skyv glidebryteren (4) pa elektroverktoyet helt tilbake.
• Sett innstillingsverktøyet (14) i verktøyholderen (1), og drei det langsomt.
  Nar du ser en liten fordypning i husapningen (innstillingsskive (15)) i koblingen, stikker du innstillingsverktoyet (14) i donne og dreier det.

Nár du dreier med urviseren, blir dreiemomentet høyere, og nár du dreier mot urviseren, blir det lavere.
-Ta ut innstillingsverktoyet (14).Skyv glidebryteren (4) forover igjen for a beskytte koblingen mot skitt.

Merknad: Dreiemomentinnstillingen som kreves, avhenger av skrueforbindelsen, og fastsettes best gjennom praktiske forsok. Kontroller en prveskrukobling med en momentnokkel.

Still bare inn dreiemomentet i det angitte effektomradset, ettersom utkoblingsclutchen ellers\ kke vil aktiveres.
Kontroller dreiemomentet jevnlig国家标准 skruforbindelsen, og still eventuelt inn utkoblingsclutchen på nytt.

Markere diemomentinnstillingen (se bilde E)

Bruk alltid elektroverktoyet med en markingsring, sik at du er sikker pa at huset er beskyttet mot stov og smuss. For a markere forskjellige dreiemomentene som er stil inn kan du bytte ut markingsringen (16) med en markingsring med en annen farge.

• Trykk av markingsringen (16) med en tynn skrutrekker, en spatel eller lignende.

Inn/utkobling

Skrumaskinene har en dreiemomentavhengig utkoblingsclutch som kan stilles inn i det angitte omraret. Den aktiveres naret det innstilte dreiemomentet er nadd.

• For a sla pa elektroverktoyet trykker du pa-/av-bryteren (5) inn til stoppunktet.
  -Elektroverktoyet slas automatisk av naret innstilte dreiemomentet er nadd.

Hvis pa-/av-bryteren (5) slippes for tidig, blir ikke det forhandsinnstilte dreiemomentet nadd.
Kontroller dreiemomentet jevnlig国家标准 skruforbindelsen, og still eventuelt inn utkoblingsclutchen på nytt.

Slapaarbeidslyset

Arbeidslyset (3) gir mulighet til belysning av arbeidsstedet ved ugunstige lysforhold. Du slar pa arbeidslyset (3) ved a trykkelett paa-/av-bryteren (5).Hvis du trykker hardere pa paa-/av-bryteren, slas elektroverktyet pa og arbeidslyset fortsetter a lyse.

• Ikke se rett inn i arbeidslyset, ettersom du kan bli blendet.

Informasjon om bruk

Sett elektroverktøyet bare mot mutteren/skruien nár det er slätt av. Innsatsverktøy som dreier seg kan skli.

Visning av skruforbindelser (grnn/rod LED)

Utkoblingsclutchen utloses naret forhandssinnstilde dreiemomentet er nadd. LED-indikatoren (8) lyser gront. Hvis det forhandssinnstilde dreiemomentet icke er nadd, lyser LED-indikatoren (8) rodt, og det utloses en varsellyd. Skruingen ma gjentes.

Beskyttele mot repetisjon

Hvis utkoblingsclutchen utloses under skruing, slas motoren av. Det er ici mulig a sla pa igjen for det har gatt 0,7 sekunder. Dermed unngar du at skrueforbindelser som allerede er skrudd fast, strammes igjen ved en feitagelse.

Service og vedlikehold

Vedlikehold og rengjering

Ta alltid batteriet ut av elektroverktøyet for arbeid pa elektroverktøyet (for eksempel vedlikehold, bytte av verktoy, osv.). Det er fare for personskader hvis du trykker pa av/pa-bryteren ved en feiltagelse.
Hold selve elektroverktoyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.

Smoring av elektroverktoyet

Smreemiddel:

Spezialsmoring for girkasser (225 ml)

Artikkelnummer 3605430009

Molykote smrefett

Motorolje SAE 10/SAE 20

Rengjor giret med et mildt lsemiddel etter de 150 forste driftstimene. FgI lsemiddelprodusentens anvisninger for bruk og avfallsbehandling. Smr deretter giret med Bosch spezialsmoring for girkasser. Gjenta rengjeringen 300 driftstimer etter den forste renjaringen.
- Olje de bevegelige delene i utkoblingsclutchen etter 100000 skruinger med noen draper motorolje SAE 10/ SAE 20. Smr de glidende og rullende delene med Molykote-smrefett. Kontroller samtidig clutchen for slitasje, sik at du er sikker pa at repeterbarheten og noyaktigheten ikke er redusert. Deretter ma dreiemomentet til clutchen stilles inn pa nytt.
Overlat alt vedlikehold og alle reparasjoner til kualifiserte fagpersoner. Paden maten opprettholdes elektroverktoyets sikkerhet.

Et autorisert Bosch-serviceverksted utfomer disse arbeidene raskt og paliitelig.

Kast smore-og rengjoringsmidler miljovenlig. Folg gjeldende forskrifter.
Inspiser hele elektroverktøyet for skader og slitasje og kontroller alle funksjonene senest hver 100000 skruing. Still deretter inn dreiemomentet til clutchen pa nytt.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved sparsmal om reparasjon og vedlikehold av produitet ditt og reservedelene.

Sprengskisser og informasjoner om resededer finner du ogsa pa: www.bosch-pt.com

De anbefalte Li-ion-batteriene underligger kravene for farlig gods. Batteriere kan Transporteres pa veier av brukeren uten ytterligere krav.

Ved forsendelse som utfores av tredjepersoner (f.eks.: lufttransport eller spedisjon) ma det oppfylles speielle krav til emballasje og merking. Du ma da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hiset ikke er skadet. Lim igjen de apne kontaktene og pakk batteriet sik at det ikke beveger seg i emballasjen. Følg øgså eventuelle ytterligere nasjonale forskritter.

Deponering

Elektroverktoy, batterier, tilbehør og emballasje ma leveres inn til miljøvennlig gjenvinning.

Elektroverktøy som ikke longer er i brukbar stand, og defekte aller forbrukte oppladbare batterier/engangsbattery, skal leveres til kildesortering. Bruk innsamlingssystemene som er beregnet for dette formålet.

Ved usakkyndig kassering kan brukte elektriske og elektroniske apparater, his de inneholder farlige stoffer, ha skadelige utvirkninger pa miljoget og den menseskelige helsen.
