HASZNÁLATI ÚTMUTATÓ Laser Line 400V Weller

HU Eredeti használati utasítás fordítása

HU Szállítási terjedelem

SK Rozsah dodávky

SL Obseg pošiljke

EE Tarne sisu

HU piros/sárga/zöld szűrő kijelző

HU A készülék üzembe helyezése

Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és használata előtt.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen.

Köszönjük bizalmát, hogy készülékünket választotta.

A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, melyek a készülék kifogástalan működését biztosítják.

Ez az útmutató a készülék biztos és szakszerű üzembe helyezéséről, használatáról, karbantartásáról és az egyszerű meghibásodások önálló megszüntetetéséről tartalmaz fontos információkat.

Harmadik személynek a készüléket mindig a használati útmutatóval együtt adja tovább.

Ennek ellenére fennáll a személyi sérülés és az anyagi károk keletkezésének veszélye, ha nem tartja be a kezelési útmutatóban található fi gyelmeztetéseket, illetve a készülékhez mellékelt biztonsági füzet biztonsági utasításait.

A készülék a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült.

Biztonsági utasítások

A készüléket 8 év feletti gyerekek és csökkent fi zikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket. Soha ne engedjen gyerekeket a készülékkel játs-zani.

A tisztítást és a felhasznál i karbantartást soha nem végezhetik gye- rekek felügyelet nélkül.

Vigyázat! Áramütés

A meghibásodott készülék aktív vezetékei szabadon lehetnek, vagy a védőföld nem látja el a funkcióját.

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.
Ha sérült az elektromos szerszám csatlakozóvezetéke, akkor egy speciálisan kialakított, az ügyfélszolgálaton kapható csatlakozóvezetékkel kell pótolni.

Vigyázat! Sérülésveszély

Szállítás közben leeshet a készülék, ill. leeshetnek annak részei.

Csak a rendeltetésszerű fogantyúnál fogva tartsa a készüléket..
Soha ne használja szállítóeszközként a készüléket.

Vigyázat! Fulladásveszély, Mérgezésveszély

A hibás szerelés fokozott munkahelyi koncentrációhoz vezethet

a szerelést követően mérje meg a munkahelyi koncentrációt

A gázközeg karbantartási ciklusának hibás értelmezése fokozott munkahelyi koncentrációh-oz vezethet

- Karbantartási ciklus rögzítése

A csőrendszer/elszívó helyiség tisztításakor fokozódik a környezeti levegő káros anyag terhelése

Ha a csőrendszerben lévő lerakódások rontják a szívóteljesítményt, akkor cserélje ki a szennyeződött részeket

Rendeltetésszerű használat

Ez a szűrőrendszer részecskék és gázok szűrésére alkalmas - az adott szűrőközegtől függően.

A elszívó a vákuum-előállításhoz nagy teljesítményű karbantartásmentes turbinával rendelkezik, így kiválóan alkalmas ipari tartós üzemre.

Ez a készülék csak szobahömérsékleten és beltérben használható.

Vigyázat! Fulladásveszély, Mérgezésveszély

Szakszerütlen használata légzési problémákat, fulladást, mérgezést vagy rákot okozhat

A szűrőközegnek nem megfelelő részecskéket és gázokat nem szabad elszívni.

Folyadékot vagy éghető gázokat tilos elszívni
Soha ne használja szűrő nélkül vagy tele szűrővel a készüléket.
Soha ne használja a készüléket a ventilátor lefedése nélkül

A készülék rendeltetésszerű használata magában foglalja azt is, hogy

Ön betartja az útmutatóban foglaltakat,
Ön minden további kísérő dokumentációt figyelembe vesz,
Ön betartja az alkalmazás helyén érvényes nemzeti balesetvédelmi előírásokat.

A készü léken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget.

Hatásossági vizsgálat

A német szakmai szervezetek irányelveinek megfelelően az elszívóberendezés rendeltetésszerű működését és hatékonyságát legalább évente egyszer ellenőrizni kell (a TRGS 528 BGETF szerint).

Felhasználói csoportok

A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.

Munkafolyamat Felhasználói csoportok
Komplex csőrendszerek szerelése több elszívókar csatlakoztatásával	Műszaki képzettségű szakszemélyzet
Elektromos alkatrészek cseréje Villamos szakember
Karbantartási intervallumok meghatározása Biztonsági szakember
KezelésSzűrőcsere	Laikusok
Komplex csőrendszerek szerelése több elszívókar csatlakoztatásávalElektromos alkatrészek cseréje	Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett

Elszívó Laser Line Laser Line 200V Laser Line 400V
Hálózati feszü Itség (V / Hz) FT91001699:		230 / 50	FT91002699:230 / 50
		FT91001299:120 / 60	FT91002299:120 / 60
Teljesítményfelvétel (W) 170 315
Méretek H x Sz x M (mm)	(inch)	320 x 320 x 70012,60 x 12,60 x 27,60	441 x 441 x 102017,40 x 17,40 x 40,20
Tömeg (kg)	(lb)	2155,1	51112,4
Max. szállítási mennyiség	(m3/h)	230	645
Max. vákuum	(Pa)	2700	3000
Zajszint 0 1 m	(dB(A))	< 52	< 53
HEPA-osztályú mikroszűrő, leválasztás mértéke, PPS	(%)	> 99.95	> 99.95
Kemiszorpció aktívszén-gázszűrővel, leválasztás mértéke	(%)	> 99.96 > 99.96
Előszűrő (Osztály / Felület)	(m2)	F7 (0,5)opcionális: F7 (2,5)	F7 (2,0)opcionális: F7 (10)
RS232-interfész		Az RS232 interfész segítségével távfelü gyelet látható el, illetve a berendezés minden funkciója kezelhető.
USB csatlakozó		Az USB-porton keresztü I végezhető el a fi rmware frissítés, a hatékonyságot mérő teszt és az adatok naplóztatása.Az USB hordozót legfeljebb 2 percre lehet bedugni! Ezután az USB modul automatikusan lekapcsol.
Lézer interfész		- opcionális

Garancia

A vevő szavatossági igényei a készülék vevő höz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

A müszaki változtatások jogát fenntartjuk!

További információkért kérjük, látogasson el a weboldalra www.weller-tools.com

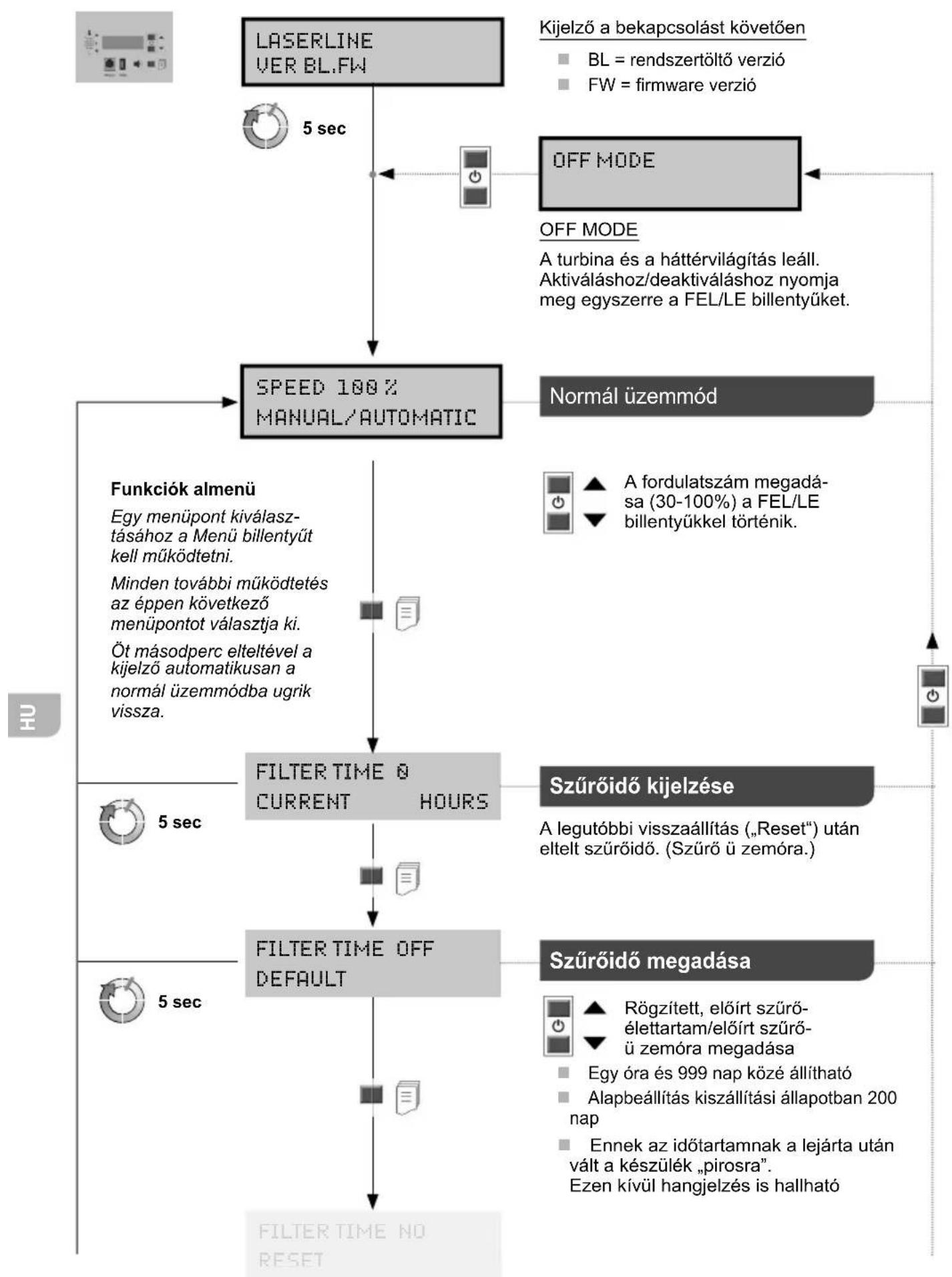


    H["Kijelző a bekapcsolást követően\nBL = rendszertöltő verzió\nFW = firmware verzió"] --> I["OFF MODE"]
    I --> J["OFF MODE\nA turbina és a háttérvilágítás leáll.\nAktiváláshoz/deaktiváláshoz nyomja meg egyszerre a FEL/LE billentyűket."]

    K["Normál üzemmód"] --> L["A fordulatszám megadása (30-100%) a FEL/LE billentyűkkel történik."]
    L --> M["Szűrőidő kijelzése\nA legutóbbi visszaállítás („Reset“) után eltelt szűrőidő. (Szűrő ü zemóra.)"]
    M --> N["Szűrőidő megadása\nRögzített, előírt szűrő-élettartam/előírt szűrő-ü zemóra megadása\nEgy óra és 999 nap közé állítható\nAlapbeállítás kiszállítási állapotban 200 nap\nEnnek az időtartamnak a lejárta után vált a készülék „pirosra”.\nEzen kívül hangjelzés is hallható"]

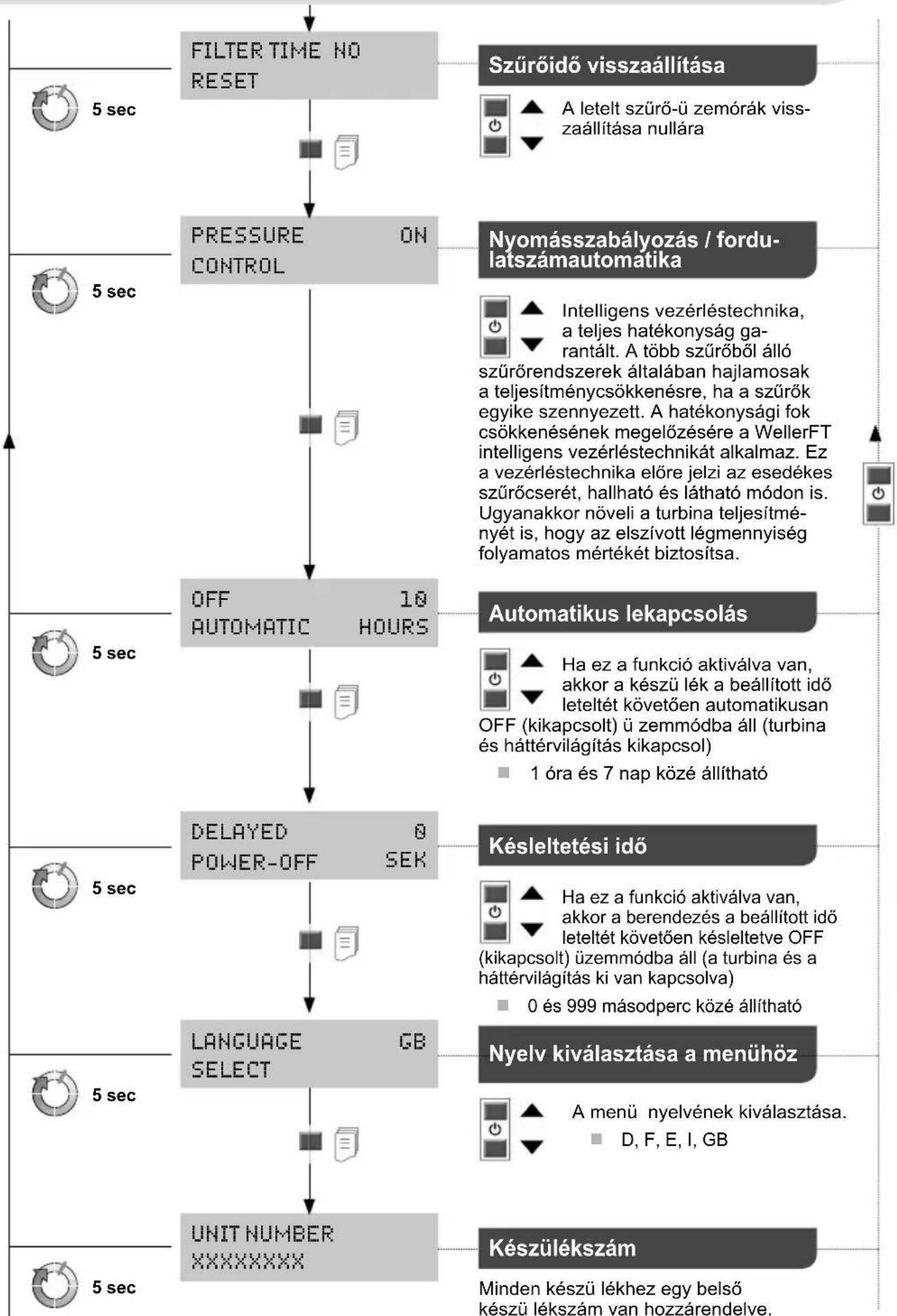


    G["Szűrőidő visszaállítása"] --> H["A letelt szűrő-ü zemórák visszaállítása nullára"]
    I["Nyomásszabályozás / fordulatszámautomatika"] --> J["Intelligens vezérléstechnika, a teljes hatékonyság garantált. A több szűrőből álló szűrőrendszek általában hajlamosak a teljesítménycsökkenésre, ha a szűrők egyike szennyezett. A hatékonysági fok csökkenésének megelőzésére a WellerFT intelligens vezérléstechnikát alkalmaz. Ez a vezérléstechnika előre jelzi az esedékes szűrőcserét, hallható és látható módon is. Ugyanakkor növeli a turbina teljesítményét is, hogy az elszívott légmennyiség folyamatos mértékét biztosítsa."]

    I --> K["Automatikus lekapcsolás"]
    K --> L["Ha ez a funkció aktiválva van, akkor a készű lék a beállított idő leteltét követően automatikusan OFF (kikapcsolt) ü zemmódba áll (turbina és háttérvilágítás kikapcsol)<br>■ 1 óra és 7 nap közé állítható"]

    L --> M["Késleltetési idő"]
    M --> N["Ha ez a funkció aktiválva van, akkor a berendezés a beállított idő leteltét követően késleltetve OFF (kikapcsolt) üzemmódba áll (a turbina és a háttérvilágítás ki van kapcsolva)<br>■ 0 és 999 másodperc közé állítható"]

    N --> O["Nyelv kiválasztása a menühöz"]
    O --> P["A menű nyelvének kiválasztása.<br>■ D, F, E, I, GB"]

    Q["Készülékszám"] --> R["Minden készű lékhez egy belső készű lékszám van hozzárendelve."]

Szűrőcsere

Vigyázat!

Mielött bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)!

Csak eredeti WELLER alkat-részeket használjon.

A szennyezett szűrőket veszélyes hulladékként kell kezelni.

A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

MIN 1x

A szűrőrendszer szabályos működéséhez a következőképpen kell cserélni a szűrőt

legalább évente egyszer
a megengedett átlagos munkahelyi koncentráció túllépésekor, vagy
■ a karbantartási terv szerint

A szűrő szennyezettségének mértékét a nyomáskü lönbség mérésével állapítja meg a készü lék. A szűrő kijelzője a szűrő aktuális állapotát mutatja.

Piros = szürő tele

Sárga = szűrőtelítettség > 80%

Zöld = szürötelítettség < 80%.%.

Az elhasználódott szűrőt hangjelzés jelzi:

Hangjelzés óránként

36 óra után félóránként

54 óra után 10 percenként

72 óra után megszakítás nélkü I.

A lebegő részecskék szűrője és az univerzális gázszűrő egymás- hoz van illesztve, így kompakt szűrőként együ tt cserélhetők. A kifogástalan szűrőfunkció biztosításához a kompakt szűrőt évente egyszer ki kell cserélni. A fi nompor-szűrő (zsákos szűrő), a kompakt szűrő előszűrője, és ezért gyakrabban kell cserélni. Elegendő a zsá- kos szűrőt kicserélni, ha a berendezés ismételt üzembe helyezését követően már nem világít a piros LED.

Szimbólumok

Figyelem!

Olvassa el a kezelési útmutatót!

A készüléken való munkavégzés előtt mindig húzza ki a csatlakozó dugót a csatlakozó aljzatból.

Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely

CE-jelölés

Ártalmatlanítás

Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.

A szennyezett szűrőket veszélyes hulladékként kell kezelni.

A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

Hibaüzenetek és hibaelhárítás

Jelzés/tünetLehetségesokHibaelhá rí tó inté zkedé sek
■ Nincs elszívási teljesítmény	■ A csőrendszer tömítetlen	■ Tömítse a csőrendszert
	■ A szűrő elszennyeződött	■ Szűrő cseréje
	■ Turbina-fordulatszám túl alacsony	■ Növelje a beállított fordulatszámot
■ Nagy elszívási zaj	■ Túl nagy az elszívókaron átáramló levegő sebessége	■ Csökkentse a beállított fordulatszámot (kisebb levegőmennyiség)
■ A berendezés nem indul el	■ Termikus kikapcsolás	■ Hagyja a berendezést lehűlni. Kb. 3 óra múlva kapcsolja be ismét.
■ A szűrőkijelző nem működik	■ A szűrőcserét követően nem csatlakoztatták a vákuumtömlőt	■ A tömlő nincs megfelelően csatlakoztatva a szűrőre
■ A lebegőrészecske-szűrő túl gyorsan szennyeződik el	■ Nincs előszűrő a készülékben	■ Helyezze be az előszűrőt a berendezésbe
■ Az USB hordozót nem ismeri fel	■ Az USB hordozó túl sokáig van bedugva	■ Az USB hordozót legfeljebb 2 percre hagyja bedugva. Vegye ki az USB hordozót és kapcsolja ki, majd be a készüléket
■ A berendezés visszaállítása	■ Nem jó USB adathordozó (>100 mA)	■ Vegye ki az USB hordozót!

Eredeti megfelelőségi nyilatkozat

Elszívó

Laser Line 200V

Laser Line 400V

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

2011/65/EU (RoHS), 2014/30/EU, 2006/42/EG

Alkalmazott harmonizált szabványok:

EN 55 014-1: 2012-05

EN 60 335-1: 2012-10

EN 55 014-2: 2009-06

EN 60 335-2-45: 2012-08

EN 61 000-3-2: 2010-03/2011-06

EN 62233: 2008-11/2009-04

EN 61 000-3-3: 2014-03

EN 50 581: 2013-02

Besigheim, 2016-02-17

T. Fischer

Müszaki vezető

B.Frühwald

Ügyvezető

A műszaki dokumentáció összeállítására jogosult személy.

Weller Tools GmbH
