| Toote tüüp | Tööstuslik tolmuimeja filtreerimisega |
| Bränd | Weller |
| Mudel | Laser Line 400V |
| Mõõtmed (P x L x K) | 441 x 441 x 1020 mm (17,40 x 17,40 x 40,20 tolli) |
| Kaal | Umbes 51 kg (112,4 naela) |
| Võrgupinge | 120 V / 60 Hz (vastavalt mudelile) |
| Võimsustarve | 315 W |
| Maksimaalne õhuvool | 645 m³/h |
| Maksimaalne vaakum | 3000 Pa |
| Müratase 1 m kaugusel | < 53 dB(A) |
| Filtreerimine | HEPA mikrofilter klass H13, efektiivsus > 99,95%; keemiline sorptsioon aktiivsöefiltriga > 99,96% |
| Esimene filter | Klass F7, pind 2,0 m² (valikuline 10 m²) |
| Liidesed | RS232, USB (uuenduste ja efektiivsuse testimiseks, kasutusaeg max 2 minutit) |
| Peamised funktsioonid | Käsitsi/automaatne kiiruse juhtimine, filtri oleku kuvamine (roheline/kollane/punane), programmeeritav automaatne seiskamine, viivitus sisselülitamisel, menüü keele valik |
| Hooldus | Filtri vahetamine vähemalt kord aastas või vastavalt hooldusplaanile; helisignaal ummistuse korral |
| Ohutus | Enne sekkumist vooluvõrgust lahti ühendada; ärge imege süttivaid vedelikke ega gaase; kasutage ainult originaalosi; remont koolitatud personali poolt |
| Varuosad | Kompaktfiltrid, taskufiltrid, voolikud, ventilaatori kate |
| Garantii | 12 kuud tootmisvigadele (v.a seaduslikud õigused) |
| Üldine teave | Kasutamine siseruumides, toatemperatuur; CE vastavus; utiliseerimine vastavalt WEEE direktiivile |
Korduma kippuvad küsimused - Laser Line 400V Weller
Kasutajate küsimused teemal Laser Line 400V Weller
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Tööstuslik tolmuimeja PDF-formaadis tasuta! Leidke oma juhend Laser Line 400V - Weller ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Laser Line 400V kaubamärgi Weller.
KASUTUSJUHEND Laser Line 400V Weller
EE Algupärase kasutusjuhendi tõlge
LV Instrukciju tulkojumam no oriğinālvalodas
EE Punane/kollane/roheline fi ltri näit
EE Seadme kasutuselevõtt
EE Filtri vahetamine
LV Filtra nomaina
LT Filtrų keitimas
BG Смяна на филтъра
EE Filtri vahetamine
LV Filtra nomaina
LT Filtrų keitimas
BG Смяна на филтъра
EE Filtri vahetamine
LV Filtra nomaina
LT Filtrų keitimas
BG Смяна на филтъра
Lugege see kasutusjuhend ja juuresolevad
ohutusjuhised enne seadme kasutuselevõttu ja sellega töötamist hoolikalt läbi.
Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.
Täname teid selle seadme ostmisega üles näidatud usalduse eest.
Tootmisel on järgitud rangeid kvaliteedinõudeid, mis tagavad seadme tõrgeteta töö.
See kasutusjuhend sisaldab tähtsat teavet, kuidas seadet ohutult ja korrektselt kasutusele võtta, kasutada, hooldada ning lihtsamaid rikkeid ise kõrvaldada.
Andke seade kolmandatele isikutele edasi alati koos kasutusjuhendiga. Kui Te ei järgi lisatud ohutusvihikus olevaid juhiseid ning juhendis sisalduvaid hoiatusi-märkusi, võib tekkida inimeste ja esemete vigastamise oht.
Seade on toodetud vastavalt tänapäeva tehnoloogia tasemele ja vastab kehtivatele ohutuseeskirjadele.
Ohutusjuhised
Seadet tohivad kasutada alla 8-aastased lapsed või piiratud füüsiliste, sensoorsete või vaimsete võimete, puudulike kogemuste ja / või puudulike teadmistega isikud ainult järelevalve all või juhul, kui neid on seadme kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida.
Puhastust ja hooldust ei tohi lapsed järelevalveta teostada.
Hoiatus! Elektrilöök
Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.
■ Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.
Hoiatus! Vigastusoht
Transportimisel võivad seade või selle osad maha kukkuda.
Hoidke seadet ainult selleks ettenähtud pidemetest..
- Ärge kunagi kasutage seadet transpordivahendina.
Väär paigaldus vöib pöhjustada mürgiste ainete suurenenud kontsentratsiooni töökohal
Mõõtke paigalduse järel mürgiste ainete kontsentratsiooni töökohal
Gaasiliste vooliste kasutamise korral võib hooldustsüklonite vigane ülesehitus kaasa tuua mürgiste ainete suurenenud kontsentratsiooni töökohal
■ Hooldustsükli kindlaksmääramine
Torusüsteemi/tömbekambri puhastamisel on ümbritsevas öhus suurenenud mürgiste ainete kontsentratsioon
Tõmbevõimsuse kahjustumise korral torusüsteemi setete tõttu tuleb mustunud osad välja vahetada
Kasutusotstarbele vastav käitamine
See fi Itrisüsteem on ette nähtud osakeste ja gaaside fi ltreerimiseks – söltuvalt parajasti kasutatavast fi ltreeri-misvahendist.
Imur on varustatud võimsa, hooldust mitte vajava turbiiniga ja sobib seega hästi tööstuslikuks pidevkäit-amiseks.
Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides.
Nõuetele mittevastav kasutus võib kaasa tuua hingamiskahjustused, lämbumise, mürgituse või vähi
Osakesi ja gaase, mis ei vasta rakendatud filtreerimisvahendile, ei tohi filtreerida.
Samuti ei tohi filtreerida vedelikke ja põlevaid gaase
Ärge kunagi kasutage seadet ilma filtrita või täis filtriga.
- Ärge kunagi kasutage seadet ilma ventilaatori katteta
Sihtotstarbelise kasutuse alla kuulub ka:
Te järgite seda juhendit ja
kõiki teisi kaasnevaid dokumente,
peate kinni köigist riiklikest eeskirjadest önnetuste ennetamiseks
Omavoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei võta.
Efektiivsuse kontroll
Vastavalt Saksa kutseorganisatsioonide direktiividele tuleb imisüsteemi nõuetekohast talitlust ja töhusust kontrollida vähemalt kord aastas (TRGS 528 BGETF järgi).
Kasutajarühmad
Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.
| Töösamm Kasutajarühmad | |
| Komplekssete torusüsteemide paigaldamine mitme tömbelaba ühendamise korral | Tehnilise väljaõppega spetsialistid |
| Elektriliste varuosade paigaldamine Elektrikud | |
| Hooldusvälpade määramine Ohutustehnikud | |
| Käsitsemine Filtri vahetamine | Tavainimesed |
| Komplekssete torusüsteemide paigaldamine mitme tömbelaba ühendamise korral Elektriliste varuosade paigaldamine | Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel |
Tehnilised Andmed
| Imur Laser Line Laser Line 200V Laser Line 400V | ||
| Võrgupinge (V / Hz) FT91001699: | 230 / 50 | FT91002699:230 / 50 |
| FT91001299:120 / 60 | FT91002299:120 / 60 | |
| Võimsustarve Võimsustarve (W) 170 315 | ||
| Mõõtmed P x L x K (mm)(inch) | 320 x 320 x 70012,60 x 12,60 x 27,60 | 441 x 441 x 102017,40 x 17,40 x 40,20 |
| Kaal (kg)(lb) | 2155,1 | 51112,4 |
| Max väljund (m3/h) 230 645 | ||
| Max vaakum (Pa) 2700 3000 | ||
| Müratase 0 1 m(dB(A)) | < 52 | < 53 |
| HEPA-mikrofilter, filtreerimistõhusus,PPS(%) | > 99.95 | > 99.95 |
| Kemosorptsioon aktiivsõe-gaasifiltriga,filtreerimistõhusus(%) | > 99.96 | > 99.96 |
| Eelfilter (Klass / Pind)(m2) | F7 (0,5)valikvarustus: F7 (2,5) | F7 (2,0)valikvarustus: F7 (10) |
| RS232-liides | RS232-liidese kaudu saab seadet täies talitlus-mahus käsitseda või kaugjälgimist rakendada. | |
| USB-liides | USB-liidese kaudu saab värskendada operatsioonisüsteemi, teha tõhusustesti ja rakendada andmelogi funktsiooni.USB-meedium võib olla sisse asetatud maksimaalselt kaheks minutiks! Seejärel lülitatakse USB-moodul automaatselt välja. | |
| Laser Interface | - valikvarustus | |
Garantii
Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.
Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.
Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.
Tootjapoolsed tehnilised muudatused on võimalikud!
Lisainfot leiate veebilehel www.weller-tools.com

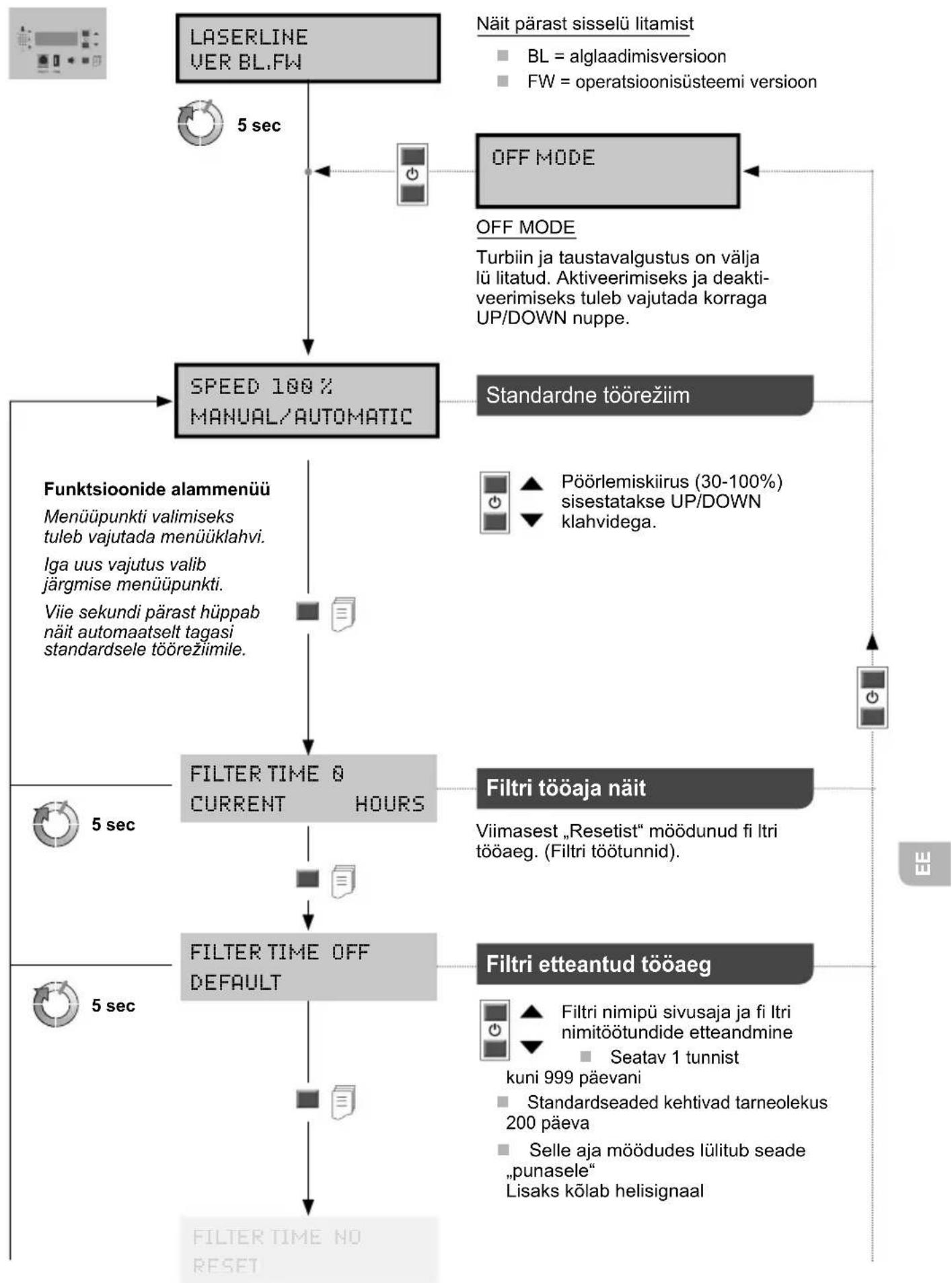

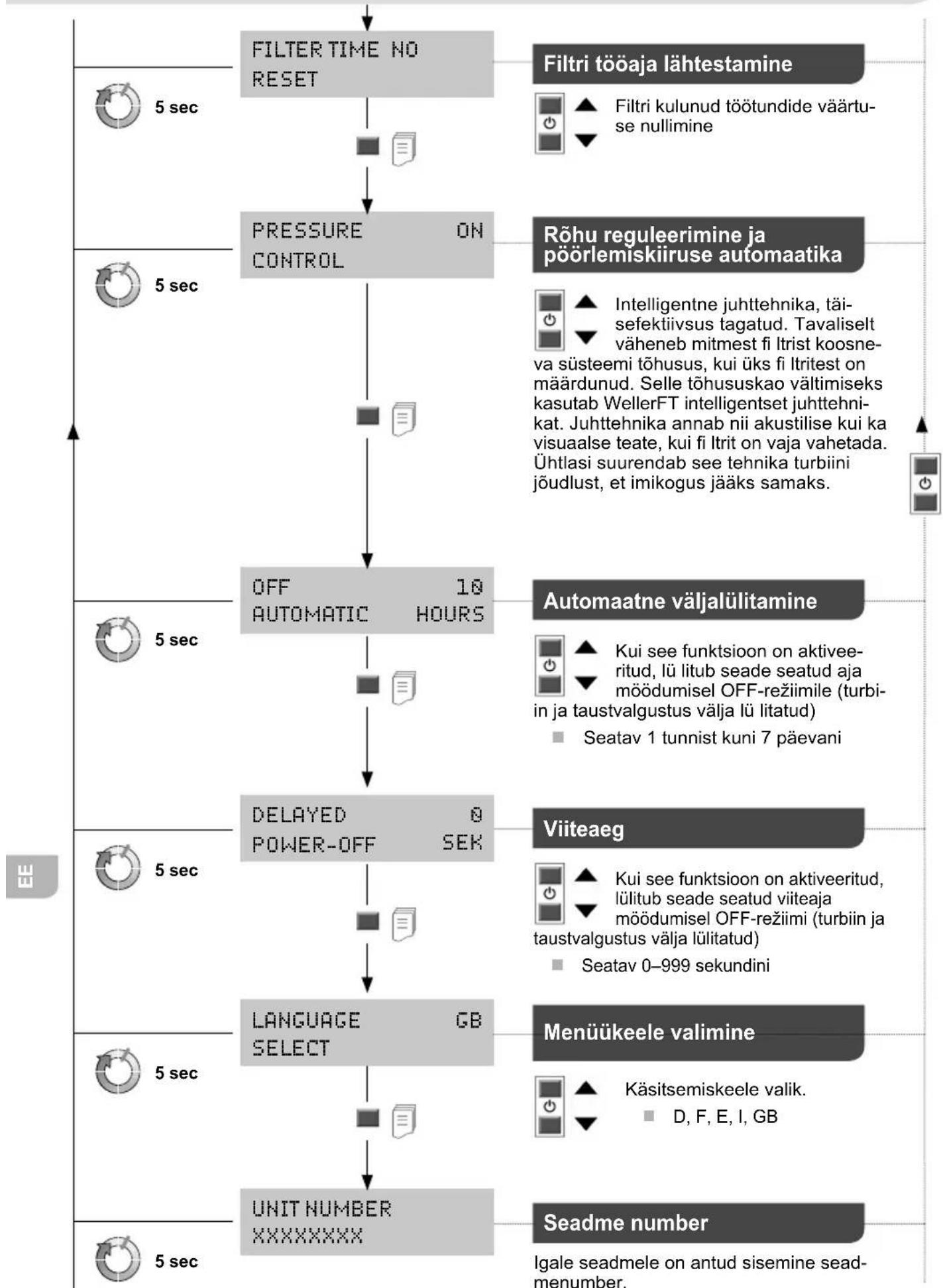

Menüü juhtimine
Filtri vahetamine
Hoiatus!
Enne köiki töid seadme kallal tömmake pistik pistikupesast välja.
Kasutage ainult WELLERi originaalvaruosi.
Mustunud fi ltreid tuleb käidelda eriprügina.
Käidelge vahetatud seadmeosad, fi ltrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
MIN 1x
Et fi Itrisüsteem töötaks nõuetekohaselt, tuleb fi ltrit vahetada
vähemalt kord aastas või
- lubatud keskmise mürgiste ainete kontsentratsiooni ületamise puhul töökohal või
vastavalt hooldusplaanile
Filtri mustumisaste määratakse rõhkude vahe möõtmisega. Filtri näidik näitab fi ltri hetkeseisundit
punane = fi Iter on täis
kollane = fi ltri täitumisaste > 80%
roheline = fi ltri täitumisaste < 80%.%.
Kasutatud fi ltri puhul kölab helisignaal:
iga tunni järel
36 tunni möödudes iga poole tunni järel
54 tunni möödudes iga 10 min järel
72 tunni möödudes pidevalt
Höljumifi Iter ja lairiba-gaasifi Iter on omavahel ü hendatud ja vahetatakse koos kompaktfi Itrina. Filtri törgeteta töö tagamiseks tuleb kompaktfi Iter kord aastas välja vahetada. Peentolmufi Iter (kottfi Iter) on kompaktfi Itri eelaste ja seda tuleb seetõttu vahetada sagedamini. Kottfi Itri vahetamisest piisab, kui seadme uuesti töölepanekul punane LED enam ei sütti.
Sümbol
Tähelepanu!
Lugege kasutusjuhendit!
Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.
ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht
CE-märgis
Jäätmekäitlus
Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.
Mustunud fi Itreid tuleb käidelda eriprügina.
Käidelge vahetatud seadmeosad, fi ltrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.
Veateated ja vigade kõrvaldamine
| Teade/SümptomVõimalikpõhjus | Abimeetmed | |
| Äratõmme puudub | Torusüsteem on ebatihe | Tihendage torustik |
| Filter on mustunud | Filtri vahetamine | |
| Turbiini pöörlemiskiirus on liiga väike | Suurendage soovitavat pöörlemiskiirust | |
| Müra äratõmbel on suur | Öhu kiirus äratõmbehaaras on liiga suur | Vähendage soovitavat pöörlemiskiirust (vähendada öhuhulka) |
| Seade ei käivitu | Termiliselt välja lülitunud | Laske seadmel jahtuda. Lülitage seade u 3 tunni pärast uuesti sisse. |
| Filtri indikaator ei tööta | Pärast filtri vahetamist ei ole alarõhuvoolikut uuesti kohale ühendatud | Voolik ei ole õigesti filtri külge kinnitatud |
| Hõljuvate osakeste filter mustub liiga kiiresti | Eelfilter pole paigaldatud | Paigaldage eelfilter |
| USB-meediumi ei tuvastata | USB-meedium võib olla sisse asetatud max 2 minutit | Hoidke USB-meediumi sisseasetatult max 2 minutit. Eemaldage USB-meedium ja lülitage seade uuesti sisse |
| Seadme lähtestamine | Vale USB meedium (> 100 mA) | Eemaldage USB-meedium! |
Originaal-vastavusdeklaratsioon
Imur Laser Line 200V
Laser Line 400V
Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:
2011/65/EU (RoHS), 2014/30/EU, 2006/42/EG
Kohaldatud ühtlustatud standardid:
EN 55 014-1: 2012-05
EN 60 335-1: 2012-10
EN 55 014-2: 2009-06
EN 60 335-2-45: 2012-08
EN 61 000-3-2: 2010-03/2011-06
EN 62233: 2008-11/2009-04
EN 61 000-3-3: 2014-03
EN 50 581: 2013-02
Besigheim, 2016-02-17
T. Fischer
Tehnikadirektor
B.Frühwald
Tegevjuht
Volitatud koostama tehnilisi andmeid.
Weller Tools GmbH
