LIETOŠANAS INSTRUKCIJA Laser Line 400V Weller

LV Piegādes komplekts

LT Komplektas

LV Sarkans/dzeltens/zaļš fi ltra rādījums

LT Raudonas / geltonas / žalias fi ltro indikatorius

LV RS232 pieslēgvieta

LT RS232 sąsaja

BG RS232-интерфейс

RO Interfață RS232

HR Sučelje RS232

RU Интерфейс RS232

CN RS232接口

KO RS232 인터페이스

JP RS232 ポート

3

LV Akustiskais signāls

LT Garsinis signalas

BG Акустичен сигнал

RO Semnal acustic

HR Akustični signal

LV Izvēlnes taustiņš

LT Meniu mygtukas

BG Бутон за менюто

RO Tastă de meniu

HR Tipka izbornika

RU Кнопка меню

CN 菜单按钮

KO 메뉴 버튼

JP メニュー ボタン

6

DE UP/DOWN Tasten

GB UP/DOWN keys

LV lekārtas lietošanas sākšana

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā

izlasiet šo pamācību un pievienotos drošības norādījumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem.

Mês pateicamies par mums izrādīto uzticēšanos, iegādājoties šo ierīci.

Šīs ierīces izgatavošanas laikā tika ievērotas visstingrākās kvalitātes prasības, tādējādi nodrošinot nevainojamu ierīces darbību.

Šajā pamācībā ir ietverta svarīga informācija par to, kā droši un pareizi uzsākt šīs ierīces ekspluatāciju, ar to strādāt, veikt apkopi un novērst vienkāršus darbības traucējumus.

Nododot ierīci tālāk, noteikti pievienojiet arī lietošanas pamācību.

Tomēr, ja neievērosit pievienotajā drošības bukletā, kā arī šajā pamācībā minētās drošības norādes, iespējams personu apdraudējums un materiālie zaudējumi.

Ierīce tika izgatavota atbilstoši pašreizējam tehnikas attīstības līmenim un atzītajiem drošības tehnikas noteikumiem.

Drošības norādes

Iekārtu drīkst lietot bērni, kas sasnieguši 8 gadu vecumu un personas ar ierobežotām fi ziskajām, sensorajām un garīgajām spējām, kā arī personas ar nepietiekamu pieredzi un / vai zināšanām, ja tās tiek uzraudzītas vai tās ir instruētas par drošu apiešanos ar iekārtu un ir sapratušas briesmas, kas var rasties nepareizas lietošanas rezultātā. Neatļaut bērniem spēlēties ar iekārtu!

Bērni iekārtas tīrīšanu un apkopi nedrīkst veikt bez uzraudzības.

Brī dinā jums! Strāvas trieciens

Ja ierīce ir bojāta, aktīvie vadi var būt atsegti vai arī aizsargvads var nefunkcionēt.

Remontu uzticiet „Weller” speciālistiem.

Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.

Brī dinā jums! Traumu risks

Transportēšanas laikā ierīce var apgāzties vai arī var nokrist detaļas.

Turiet ierīci vienīgi aiz šim nolūkam paredzētajiem rokturiem..

Nekad neizmantojiet ierīci kā transportlīdzekli.

Brī dinā jums! Nosmakšanas risks, Saindēšanās risks

Nepareiza instalācija var izraisīt paaugstinātu koncentrāciju darbavietās

pēc instalēšanas izmēriet koncentrāciju darbavietā

Nepareizi ieplānojot apkopes ciklus, gāzveida vielas var izraisīt paaugstinātu koncentrāciju darbavietā

■ Apkopes ciklu noteikšana

Tīrot cauruļu sistēmu osūkšanas kameru, apkārtējā gaisā ir paaugstināts kaitīgo vielu daudzums

Ja iesūkšanas jaudu iespaido nosēdumi cauruļvadu sistēmā, nomainiet piesārņotās detaļas

Atbilstoša lietošana

Šī fi ltru sistēma ir piemērota dājīņu atsūkšanai un atfi ltrēšanai un gāzu fi ltrēšanai – tas atkarīgs no attiecīgā fi ltra materiāla.

Nosūcējs ir aprīkots ar spēcīgu turbīnu, kurai nav nepieciešama apkope, tāpēc tas ir ideāli piemērots ilgstošai rūpnieciskai darbībai.

lerīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā.

Brī dinā jums! Nosmakšanas risks, Saindēšanās risks

Noteikumiem neatbilstoša izmantošana var izraisīt apgrūtinātu elpošanu, nosmakšanas risku, saindēšanos vai saslimšanu ar vēzi

Nedrīkst iesūkt dājīnas un gāzes, kas neatbilst izmantotajam filtra materiālam.

Nedrīkst iesūkt škidrumus un deggāzes
Nekad neizmantojiet ierīci bez filtra vai ar aizsērējušu filtru.
Nekad neizmantojiet ierīci, ja ventilatoram nav uzlikts pārsegs

Atbilstošas izmantošanas nosacijumi ietver arī šādus nosacijumus:

lietošanas pamācības ievērošanu;
visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu;
negadijumu novēršanu ekspluatācijas vietā atbilstoši valstī pienemtajām vadlīnijām.

Par patvalīgi veiktām iekārtas izmainām ražotājs neuzņemas atbildību.

Saskaņā ar Vācijas profesionālo savienību vadlīnijām vismaz reizi gadā ir jāveic nosūcēja sistēmas pienācīgas darbības un veiktspējas pārbaude (saskaņā ar Vācijas Tehniskajiem noteikumiem par darbu ar bīstamām vielām – TRGS 528 BGETF).

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.

Darba etaps Lietotāju grupas
Kompleksu cauruļvadu sistēmu instalēšana, pievi-enojot vairākas nosūkšanas caurules	Kvalifi cēts personāls ar tehnisko izglītību
Elektrisko rezerves daļu nomaiņa Elektrotehnikas speciālists
Apkopes intervālu noteikšana Darba drošības speciālists
LietošanaFiltra nomaiņa	Neprofesionāļi
Kompleksu cauruļvadu sistēmu instalēšana, pievi-enojot vairākas nosūkšanas caurulesElektrisko rezerves daļu nomaiņa	Personas, kas apgūst tehnisko izglītību, apmācīta speciālista vadībā un uzraudzībā

Tehniskie dati

Nosūcējs Laser Line Laser Line 200V Laser Line 400V
Tīkla spriegums (V / Hz) FT91001699:		FT91002699:230 / 50
Jauda Barošanas patēriņš (W) 170 315
Izmēri PI x G x A (mm)(inch)		320 x 320 x 70012,60 x 12,60 x 27,60
Svars (kg)(lb)		2155,1
Maksimālais piegādātais daudzums (m3/h)		230
Maksimālais vakuums (Pa)		2700
Trokšņu emisijas līmenis 0 1 m (dB(A))		< 52
HEPA kategorijas mikrofiltrs, atdalīšanas līmenis, PPS (%)		> 99.95
Aktīvās ogles gāzes filtra hemosorbcija, atdalīšanas līmenis (%)		> 99.96
Priekšfiltrs (Kategorija / Virsma) (m2)		F7 (0,5)pēc izvēles: F7 (2,5)
RS232 pieslēgvieta		Izmantojot RS232 pieslēgvietu, iekārtu var attālināti vadīt vai kontrolēt visā tās funkciju diapazonā.
USB pieslēgvieta		Izmantojot USB pieslēgvietu, var veikt programmatūras jaunināšanu, efektivitātes testu un datu žurnālregistra funkciju.USB datu nesējs drīkst palikt iesprausts ne ilgāk par 2 minūtēm! Pēc tam USB modulis tiek automātiski izslēgts.
Lāzera saskarne		-

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.— 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmaiņas.

Paturam tiesības veikt tehniskās izmaiņas!

Informāciju skatiet vietnē www.weller-tools.com

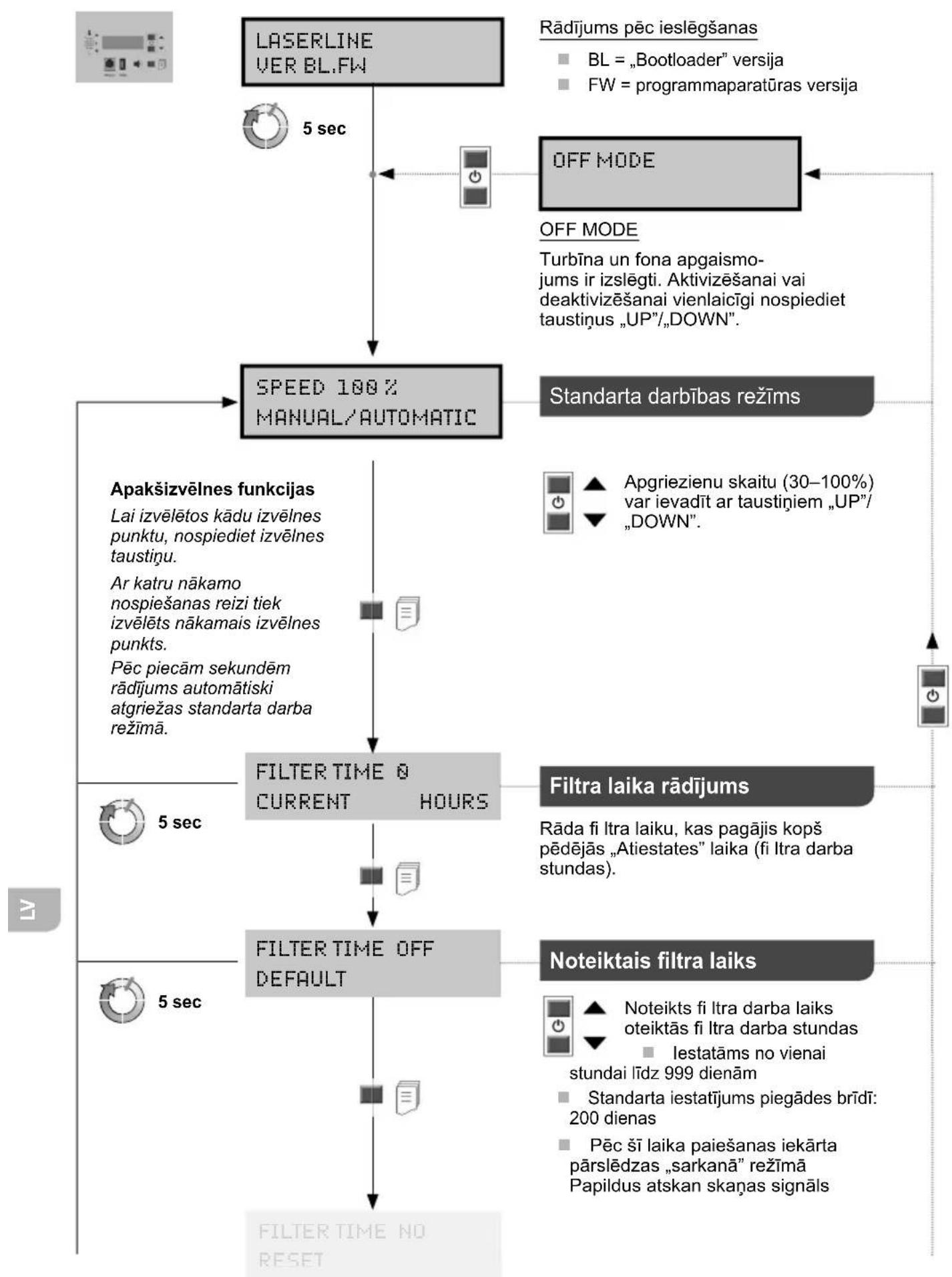


    H["Rādījums pēc ieslēgšanas\nBL = „Bootloader” versija\nFW = programmaparatūras versija"] --> I["OFF MODE"]
    I --> J["OFF MODE\nTurbīna un fona apgaismo-jums ir izslēgti. Aktivizēšanai vai deaktivizēšanai vienlaicīgi nospiediet taustiņus „UP”/„DOWN”."]
    J --> K["Standarta darbības režīms"]
    K --> L["Apgriezienu skaitu (30–100%) var ievadīt ar taustiņiem „UP”/„DOWN”."]
    L --> M["Filtra laika rādījums\nRāda fi ltra laiku, kas pagājis kopš pēdējās „Atiestates” laika (fi ltra darba stundas)."]
    M --> N["Noteiktais filtra laiks\nNoteikts fi ltra darba laiks oteiktās fi ltra darba stundas\nIestatāms no vienai stundai līdz 999 dienām\nStandarta iestatījums piegādes brīdī: 200 dienas\nPēc šī laika paiešanas iekārta pārslēdzas „sarkanā” režīmā Papildus atskan skaņas signāls"]

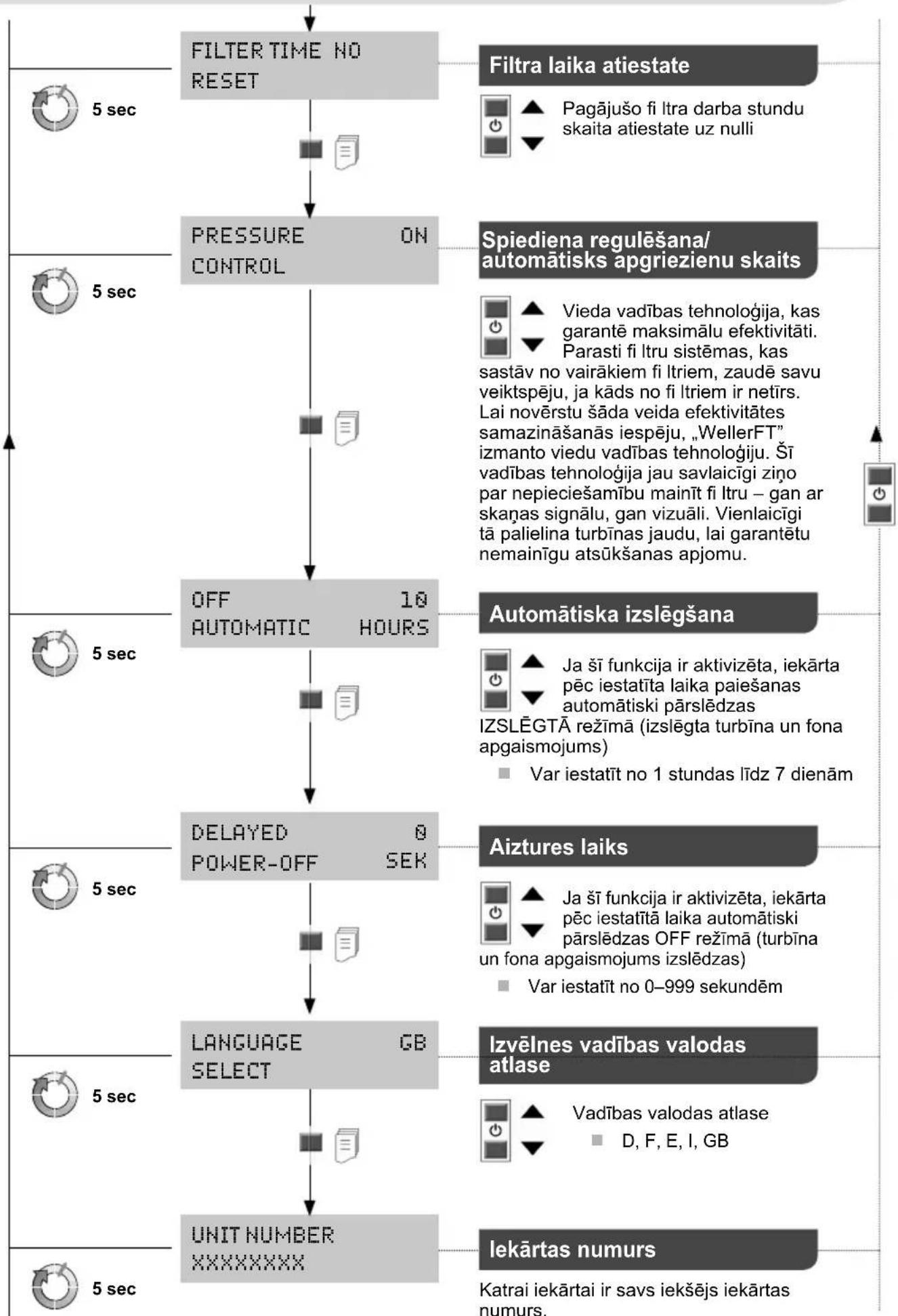


    H["Filtra laika atiestate"] --> I["Pagājušo fi ltra darba stundu skaita atiestate uz nulli"]
    I --> J["Spiediena regulēšana/automātisks apgriezienu skaits"]
    J --> K["Vieda vadības tehnologija, kas garantē maksimālu efektivitāti. Parasti fi ltru sistēmas, kas sastāv no vairākiem fi ltriem, zaudē savu veiktspēju, ja kāds no fi ltriem ir netīrs. Lai novērstu šāda veida efektivitātes samazināšanās iespēju, „WellerFT” izmanto viedu vadības tehnologiju. Šī vadības tehnologija jau savlaicīgi ziņo par nepieciešamību mainīt fi ltru – gan ar skaņas signālu, gan vizuāli. Vienlaicīgi tā palielina turbīnas jaudu, lai garantētu nemainīgu atsūkšanas apjomu."]

    L["Automātiska izslēgšana"] --> M["Ja šī funkcija ir aktivizēta, iekārta pēc iestatīta laika paiešanas automātiski pārslēdzas IZSLĒGTĀ režimā (izslēgta turbīna un fona apgaismojums) Var iestatīt no 1 stundas līdz 7 dienām"]

    N["Aiztures laiks"] --> O["Ja šī funkcija ir aktivizēta, iekārta pēc iestatītā laika automātiski pārslēdzas OFF režimā (turbīna un fona apgaismojums izslēdzas) Var iestatīt no 0–999 sekundēm"]

    P["Izvelnes vadības valodas atlase"] --> Q["Vadības valodas atlase D, F, E, I, GB"]

    R["lekārtas numurs"] --> S["Katrai iekārtai ir savs iekšējs iekārtas numurs."]

Filtranomaina

Brī dinā jums!

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas.

Izmantojiet tikai originalas „WELLER” rezerves dajas.

Netīri fi ltri ir jāutilizē kā īpašie atkritumi.

Nomainītas ierīces daļas, fi ltrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

MIN 1x

Lai fi ltru sistēma funkcionētu nevainojami, fi ltrs jāmaina:

vismaz 1 reizi gadā vai
■ tad, kad darbavietā ir pārsniegta vidējā pieļaujamā koncentrācija, vai
saskaņā ar apkopes plānu

Ar spiediena starpības mērījuma palīdzību tiek noteikta fi ltra netīrības pakāpe. Filtra rādījums norāda pašreizējo fi ltra stāvokli.

Sarkans = fi ltrs pilns

Dzeltens = fi ltra stāvoklis > 80%

Zalš = fi ltra stāvoklis < 80%%.

Kad fi ltrs ir nolietojies, atskan skaņas signāls:

Skañas signāls katru stundu

pēc 36 stundām – ik pēc pusstundas

pēc 54 stundām – ik pēc 10 minūtēm

pēc 72 stundām – nepārtraukti.

Sīko dalīņu fi ltrs un platjoslas gāzes fi ltrs ir savstarpēji saskaņoti, un tie jānomaina reizē ar kompakto fi ltru. Reizi gadā jānomaina kompaktais fi ltrs nevainojamas fi ltra darbības nodrošināšanai. Smalko dalīņu fi ltrs (kabatas fi ltrs) ir kompaktās fi ltra vienības priekšfi ltra daļa, tāpēc tas ir jānomaina biežāk. Ja pēc atkārtotas izmantošanas sākšanas sarkanā LED diode vairs nespīd, pietiek ar kabatas fi ltra nomaiņu.

Simboli

Uzmanību!

Izlasiet lietošanas rokasgrāmatu!

Pirms jebkādām darbībām ar ierīci vienmēr izvelciet spraudni no kontaktligzdas.

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

CE markējums

Utilizacija

Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Netīri fi ltri ir jāutilizē kā īpašie atkritumi.

Nomainītas ierīces daļas, fi ltrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

Paziņojumi par traucējumiem un traucējumu novēršana

Paziņojums/pazīme lespējamais	iemesls Veicamā darbība
Nepietiekama atsūknēšanas jauda	Noplūde cauruļu sistēmā	Noblīvējiet cauruļvadu sistēmu
	Netīrs filtrs	Filtra nomaiņa
	Nepietiekams turbīnas apgriezienu skaits	Palieliniet noteikto apgriezienu skaitu
Troksnis atsūknēšanas laikā	Pārāk liels gaisa ātrums atsūknēšanas kanālā	Samaziniet noteikto apgriezienu skaitu (mazāks gaisa daudzums)
Ierīci nevar iedarbināt	Termiska izslēgšanās	Atdzesēt ierīci. Vēlreiz iedarbināt pēc apm. 3 stundām.
Nedarbojas filtra rādījums	Pēc filtra nomaiņas netika pievienota zemspiediena ŝļūtene	Šļūtene pie filtra nav pareizi pievienota
Pārāk ātri piepildās sīko daļinų filtrs	Nav ievietots priekšfiltrs	Izmantot priekšfiltru
USB datu nesējs netiek atpazīts	USB datu nesējs iesprausts pārāk ilgu laiku	USB datu nesēju drīkst atstāt pievienotu ne ilgāk par 2 minūtēm. Izņemiet USB datu nesēju un izslēdziet un atkal ieslēdziet iekārtu.
lekārtas atiestate	nepareizs USB datu nesējs (>100 mA)	Iznemiet USB datu nesēju!

Originālā atbilstības deklarācija

Nosūcējs Laser Line 200V

Laser

Line

400V

Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem.

2011/65/EU (RoHS), 2014/30/EU, 2006/42/EG

Pilnvarots izstrādāt tehnisko dokumentāciju.

Weller Tools GmbH
