Termék típusa	Nagynyomású mosó
Márka	Bosch
Modell	GHP 614 Professional
Névleges felvett teljesítmény	2,6 kW
Névleges nyomás	14 MPa (140 bar)
Maximális üzemi nyomás	15 MPa (150 bar)
Vízhozam	10,5 L/min
Maximális bemenő vízhőmérséklet	50 °C
Minimális bemenő vízhozam	10,5 L/min
Tömeg (EPTA 01:2014 szerint)	25,6 kg
Védettségi osztály	I (kettős szigetelés)
Motorvédelem	IPX5 (vízsugár ellen védett)
Motor szigetelése	F osztály
Mosószer tartály	Igen, beépített
Autostop funkció (automatikus leállítás)	Igen
Elektromos táplálás	230 V, 50 Hz
Hangnyomásszint	82,5 dB(A)
Hangteljesítményszint	90 dB(A)
Nagynyomású tömlő hossza	10 m (tipikus érték)
Tartozékok	Lándzsa, pisztoly, nagynyomású tömlő, szűrő

Gyakran ismételt kérdések - GHP 614 Professional BOSCH

Hogyan indítsuk be a nagynyomású mosót?

Csatlakoztassa a víztömlőt, nyissa ki a csapot, dugja be a készüléket, oldja ki a ravaszt és nyomja meg a Be/Ki kapcsolót. Győződjön meg róla, hogy a víz egyenletesen áramlik, mielőtt elindítja.

Milyen típusú mosószert használjak?

Csak a Bosch által ajánlott, nagynyomású mosókhoz kifejlesztett mosószereket használjon. Tartsa be a tartályon feltüntetett hígítási arányokat.

Hogyan tisztítsam meg a fúvókát?

Állítsa a készüléket alacsony nyomású üzemmódba, irányítsa a lándzsát lefelé és húzza meg a ravaszt. Szükség esetén használjon tűt, de ne sértse meg a fúvókát.

Mi a teendő, ha a motor nem indul?

Ellenőrizze a csatlakozót, a biztosítékot, a hosszabbítót. Ha a túlterhelésvédő eszköz kioldott, hagyja 15 percig hűlni. Fagy esetén olvassa ki a szivattyút.

Miért elégtelen a nyomás?

Tisztítsa meg a fúvókát és a vízszűrőt, ellenőrizze, hogy a víztömlő nincs-e megtörve vagy túl hosszú (max 7 m). Győződjön meg arról, hogy a vízellátás elegendő (min 10,5 L/perc).

Hogyan karbantartsam a készüléket?

Bármilyen karbantartás előtt húzza ki a készüléket. Tisztítsa a külső részeket puha kefével. Rendszeresen ellenőrizze a csatlakozásokat és a szűrőket. Használat után ürítse ki a szivattyút.

Használhatok hosszabbítót?

Igen, de a hosszabbítónak kültéri használatra alkalmasnak kell lennie, minimum 1,5 mm² keresztmetszettel, maximum 20 m hosszúságban, és védeni kell a vízfröccsenés ellen.

Hogyan tároljam a készüléket használat után?

Ürítse ki a szivattyút úgy, hogy a motort néhány másodpercig járassa a ravasz meghúzásával. Tárolja a készüléket száraz, fagymentes helyen. Ne hajlítsa meg a nagynyomású tömlőt.

Mi a teendő, ha a mosószer nem szívódik fel?

Ellenőrizze, hogy a fúvóka 'Lo' (alacsony nyomás) állásban van-e. Hígítson fel egy túl viszkózus mosószert vízzel. Tisztítsa meg a mosószerkört, ha eltömődött.

Milyen biztonsági óvintézkedéseket tegyek?

Soha ne irányítsa a sugárzást emberekre, állatokra vagy elektromos részekre. Viseljen védőruházatot és védőszemüveget. Használjon 30 mA-es áram-védőkapcsolót.

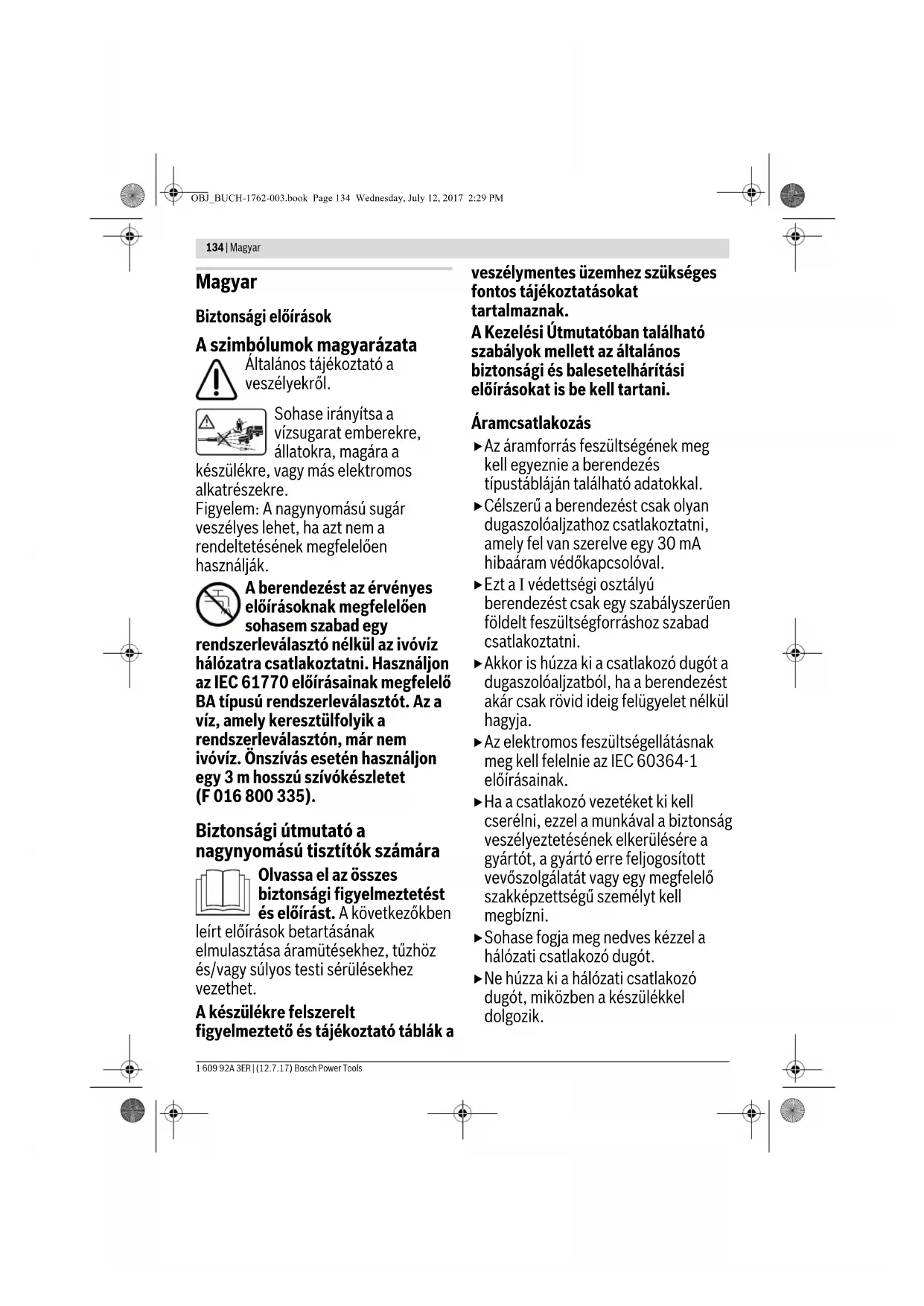

HASZNÁLATI ÚTMUTATÓ GHP 614 Professional BOSCH

A szimbólumok magyarázata

Általános tájékoztató a veszélyekről.

Sohase irányítsa a vízsugarat emberekre, állatokra, magára a

készülékre, vagy más elektromos alkatrészekre.

Figyelem: A nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják.

A berendezést az érvényes előírásoknak megfelelően sohasem szabad egy

rendszerleválasztó nélkül az ivóvízhálózatra csatlakoztatni. Használjon az IEC 61770 előírásainak megfelelő BA típusú rendszerleválasztót. Az a víz, amely keresztülfolyik a rendszerleválasztón, már nem ivóvíz. Önszívás esetén használjon egy 3 m hosszú szívókészletet (F 016 800 335).

Biztonsági útmutató a nagynyomású tisztítókhoz

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben

leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

A készülékre felszerelt figyelmeztető és tájékoztató táblák a

veszélymentes üzemhez szükséges fontos tájékoztatásokat tartalmaznak.

A Kezelési Útmutatóban található szabályok mellett az általános biztonsági és balesetelhárítási előírásokat is be kell tartani.

Áramcsatlakozás

Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal. Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram-védőkapcsolóval. Ezt a I védettségi osztályú berendezést csak egy szabályszerűen földelt feszültségforráshoz szabad csatlakoztatni. Akkor is húzza ki a csatlakozó dugót a dugaszolóaljzatból, ha a berendezést akár csak rövid ideig felügyelet nélkül hagyja. Az elektromos feszültségellátásnak meg kell felelnie az IEC 60364-1 előírásainak. Ha csatlakozóvezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülése érdekében a gyártót, a gyártó által feljogosított vevőszolgálatot vagy egy megfelelő szakképzettségű személyt kell megbízni. Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót. Ne húzza ki a hálózati csatlakozó dugót, miközben a készülékkel dolgozik.

Ne menjen keresztül járművel a hálózati csatlakozó vezetékeken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól. Ne használja a készüléket, ha a hálózati tápvezeték vagy fontos alkatrészek, mint a magas nyomású tömlő, a szórópisztoly vagy a biztonsági berendezések megrongálódtak. Figyelem: A nem előírás szerinti hosszabbító kábelek veszélyesek lehetnek. Hosszabbító alkalmazása esetén csak vízálló kivitelű csatlakozó dugót és csatlakozást szabad használni. A hosszabbító vezeték keresztmetszetének meg kell felelnie az Üzemeltetési útmutató leírásainak, és fröccsenő víz ellen védett kivitelben kell készülnie. A dugós csatlakozó nem feküdhet vízben. A feszültségellátó vagy hosszabbító kábel csatlakozó dugójának kicserélésekor a fröccsenő víz elleni védelemnek és a mechanikai stabilitásnak meg kell maradnia.

Vízcsatlakozás

Ügyeljen a vízszolgáltató vállalat előírásainak betartására. Ügyeljen arra, hogy valamennyi csatlakozó tömlőcsatlakozás tömör legyen. A berendezést sohasem szabad visszafolyásgátló szelep nélkül

csatlakoztatni az ivóvízellátáshoz. A visszafolyásgátló szelepen keresztülfolyt víz már nem tekinthető ivóvíznek.

A nagynyomású tömlőnek nem szabad megrongálódott állapotban lennie (szétrobbanási veszély). Egy megrongálódott nagynyomású tömlőt azonnal cserélni kell. Csak a gyártó által javasolt tömlőket és összeköttetéseket szabad használni. A magas nyomású tömlők, szerelvények és csatlakozók a készülék biztonsága szempontjából igen fontos alkatrészek. Csak a gyártó által javasolt tömlőket, szerelvényeket és csatlakozásokat használja. A vízcsatlakozásnál csak tiszta vagy szűrt vizet szabad használni.

Alkalmazás

A használat előtt ellenőrizze a berendezés és valamennyi tartozék előírás szerinti állapotát és üzembiztonságát. Ha a berendezés vagy valamelyik tartozék nincs kifogástalan állapotban, nem szabad használni. Ne irányítsa a vízsugarat saját magára vagy más személyekre, hogy így tisztítsa meg a ruháját vagy cipőjét. Sohase szívjon fel oldószert tartalmazó folyadékokat vagy hígítatlan savakat, acetont és oldószereket, beleértve a benzint, festékhígítót és fűtőolajat, mivel ezeknek az anyagoknak a ködpermete igen gyúlékony, robbanékony és mérgező.

A berendezés veszélyes területeken (például töltőállomások) való használata esetén tartsa be a megfelelő biztonsági előírásokat. A berendezést robbanásveszélyes helyiségekben üzemeltetni tilos. A berendezést stabil alapra kell helyezni. Zárt helyiségben történő alkalmazás esetén ügyeljen a kielégítő szellőzésre. Gondoskodjon arról, hogy a gépjárművek a tisztítás során ki legyenek kapcsolva (motor KI). A magas nyomású tisztítóberendezés kezeléséhez mindkét kézre szükség van. Létrán állva ne dolgozzon. Ha erkélyeken, vagy más, magasan elhelyezett felületeken végzett munka esetén ügyeljen arra, hogy mindig lássa valamennyi peremet. Csak a berendezést gyártó cég által javasolt tisztítószereket használjon, és vegye figyelembe a gyártónak a használatra és a hulladékkezelésre vonatkozó, valamint egyéb tájékoztatóját. A munkaterületen minden áram alatt álló résznek fröccsenő víz ellen védett kivitelben kell készülnie. A szórópisztoly ravaszát üzem közben nem szabad a „ON" (BE) helyzetben rögzíteni. Viseljen a fröccsenő víz elleni védelemre alkalmas védőruhát. Ne használja a berendezést, ha annak hatótávolságán belül más személyek védőruha nélkül tartózkodnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést a fröccsenő víz elleni védelemre,

például védőszemüveget, porvédőmaszkot, hogy védje magát a víz, részecskék és aeroszolok ellen, amelyeket tárgyak visszaverhetnek.

A magasnyomású tisztítók használata során aeroszolok keletkezhetnek. Az aeroszolok belélegzése egészségkárosító hatású. A magas nyomás következtében tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést, például védőszemüveget. A nagynyomású vízsugár által kiváltott megrongálódások megelőzésére a gépjárművek gumiabroncsait és szelepeit csak legalább 30 cm távolságból szabad tisztítani. A megrongálódás első jele a gumiabroncsok elszíneződése. A megrongálódott gumiabroncsok/szelepek életveszélyesek. Az azbesztet és egyéb, az egészségre káros hatású anyagokat tartalmazó tárgyakat nem szabad a berendezéssel lefröcskölni. A javasolt tisztítószereket ne használja hígítatlanul. A termékek biztonságosak, mivel nem tartalmaznak savakat, lúgokat vagy a környezetrongáló hatású anyagokat. A tisztítószereket célszerű a gyerekek által el nem érhető helyen tárolni. Ha a tisztítószer valakinek a szemébe jut, azt azonnal, bő vízzel ki kell öblíteni. A tisztítószer lenyelése esetén azonnal hívjon orvost.

Sohase használja a nagynyomású tisztítót szűrő nélkül, vagy egy elszennyeződött vagy megrongálódott szűrővel. Ha a nagynyomású tisztítót szűrő nélkül, vagy elszennyeződött szűrővel használja, a szavatosság megszűnik. Fémalkatrészek hosszabb használat során forróvá válhatnak. Szükség esetén viseljen védőkesztyűt. Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a nagynyomású tisztítójával.

Kezelés

A kezelő személy a berendezést csak a rendeltetésének megfelelően használja. Vegye figyelembe a helyi adottságokat. Munka közben tudatosan ügyeljen a közelben lévő más személyekre, mindenekelőtt gyerekekre. A berendezést csak olyan személyek használhatják, akik a berendezés használatában és kezelésében megfelelő képzésben részesültek, vagy akik igazolni tudják, hogy kezelni tudják a berendezést. A berendezést gyerekek vagy fiatalkorúak nem üzemeltethetik. Sohase engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasításokat nem jól ismerő személyek ezt a kerti kisgépet használják. Az Ön országában érvényes előírások lehet, hogy korlátozzák a kezelő korát.

A gyerekeket felügyelni kell, hogy garantálni lehessen, hogy a kerti kisgéppel ne játsszanak. A berendezést bekapcsolt állapotban sohasem szabad felügyelet nélkül hagyni. A magas nyomású fúvókából kilépő vízsugár visszalökő hatást fejthet ki. Ezért a szórópisztolyt és a permetező lándzsát mindkét kezével szorosan fogja.

Szállítás

A szállítás előtt kapcsolja ki és biztosítsa kikapcsolt helyzetben a berendezést.

Karbantartás

A berendezést bármely tisztítási és karbantartási munka megkezdése, valamint bármely tartozék kicserélése előtt ki kell kapcsolni. Húzza ki a hálózati csatlakozó dugót, ha a berendezést hálózati feszültséggel üzemelteti. A berendezést csak erre feljogosított Bosch vevőszolgálati műhelyek javíthatják.

Tartozék és pótalkatrészek

A berendezéshez csak a gyártó által engedélyezett tartozékokat és pótalkatrészeket szabad használni. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a berendezés zavarmentes üzemét.

138 | Magyar

Jelképes ábrák

Az ezt követő magyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes értelmezése segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Jel Magyarázat

Mozgásirány

Tömeg

Be

Jelmagyarázat

Ki

Lo Alacsony nyomás

Hi Magas nyomás

Tartozékok

Rendeltetésszerű használat

A készülék felületek és tárgyak szabadban való tisztítására, berendezések, járművek és csónakok tisztítására szolgál, amennyiben megfelelő tartozékok, mint például a Bosch által engedélyezett tisztítószerek, kerülnek felhasználásra.

A rendeltetésszerű használat 0 °C és 40 °C közötti környezeti hőmérsékletre vonatkozik.

Műszaki adatok

Nagynyomású tisztító GHP 5-14 GHP 6-14

Cikkszám	3 600 J10 1.. 3 600 J10 2..
Névleges teljesitményfelvétel	kW 2,4 2,6
Hozzafovaláhöhmerséklet max.	°C 50 50
Hozzafovalásvizmennyiség min.	I/perc 8,3 10,5
Névleges nyomás	MPa 14 14
Maximális üzemi nyomás	MPa 15 15
Átfolyás	I/perc 8,3 10,5
Maximális bemeneti nyomás	MPa 1 1
A rud visszalokési ereje maximílis nyomás mellett	N	22,98 32,24
Motorszigetelés	F" osztály	F" osztály
Motorvédelmi osztály	IPX5	IPX5
Tiszitószertartály	I	●
Automatikus leállitási funkció	●	●
Hálózati impedancia	Ω	0,32 0,32
Süly az „EPTA-Procedure 01:2014" (01:2014 EPTA-eljárás) szerint	kg 23,4	25,6
Érintésvédelmi osztály	±/I	±/I
Gyári szám	Lásd a nagynyomású tiszítón elhelyezett	gyári számott

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Ettől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak. A bekapcsolási áram rövid idejű feszültségcsökkenést okozhat. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,32 Ω, nem kell hálózati zavarokra számítani.

A zajmérési eredmények az EN 60335-2-79 szabványak megfelelöen kerültek meghatározásra.	3 600 ... J	10 1..	J10 2..
A készülék A-ertékelésü zajszintjének tipikus értékei:
Hangnyomásszint	dB(A)	84,5	82,5
Hangteljesítéményszint	dB(A)	92	90
Bizonytalanság, K	dB	=3	=3
Viseljen fulvédót!
Az aₙrezgési összertékek (a három irány vektorösszege) és a K szörás az EN 60335-2-79 értelmében kerültek meghatározásra:
Rezgés kibocsatasi érték, ah	m/s²	=4,91	=4,91
Szörás, K	m/s²	=1,5	=1,5

Felszerelés és üzemeltetés

A tevékenység célja Ábra Oldal

Szálltény tartalma	1 245
A fogányú felszerelése	2 246
Tölte fel a tiszítószertartályt	3 246
Vízscaṭlakozás	4 247
Tisztlsa meg a szüröt	5 247
A nagynyomású tomlö/szórpisztolycsatlakoztatása	6 248
A nyomás beálitása	7 248
A fúvókasugár beálitása	8 249
Be-/kikapcsolás	9 249
Fúvóka tiszitása	10 250

Üzembe helyezés

Az Ön biztonságáért

Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a kerti kisgépet és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre

is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe.

Az Ön kerti kisgépe biztonsági megfontolásokból védőszigeteléssel van ellátva, és földelésre nincs szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban 220 V vagy 240 V is lehetséges).

A biztonság növelésére használjon egy legfeljebb 30 mA hibaáramú hibaáram-kapcsolót. Ezt a hibaáram-kapcsolót minden egyes használat előtt ellenőrizni kell.

A hálózati hosszabbító kábel megrongálódásának jeleit rendszeresen ellenőrizni kell, a kábeleket csak kifogástalan állapotban szabad használni.

Ha a csatlakozó vezetékeket ki kell cserélni, akkor a cserével csak magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

Csak engedélyezett hosszabbító kábeleket használjon.

VIGYÁZAT: A nem előírás szerinti hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vízálló, szabadtéri használatra engedélyezett kivitelűeknek kell lenniük.

Csak olyan hosszabbító kábeleket, vezetékeket és kábeldobokat használjon, amelyek megfelelnek az EN 61242/IEC 61242 vagy az IEC 60884-2-7 szabványnak. Ha a készülék üzemeltetéséhez egy hosszabbító kábelt akar használni, akkor a következő vezeték-keresztmetszetekre van szükség:

- A vezeték keresztmetszete legfeljebb 20 m hosszúságú hosszabbító kábeleknél 1,5 mm²

A kábelösszeköttetéseket (a csatlakozó dugókat és a dugaszoló aljzatokat) szárazon kell tartani, és nem szabad közvetlenül a földre fektetni.

Azt javasoljuk, hogy használjon erre a célra egy kábeldobot, amelynek a dugaszoló aljzata legalább 60 mm-rel a padló fölött van.

Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak - amint az a biztonsági előírásokban leírásra került - egy védővezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védővezetékével.

Vegye tekintetbe a hosszabbító kábel vagy a kábeldob gyártója által kiadott használati utasítást, továbbá az adott országban az ezek használatára vonatkozó előírásokat. Kétség esetén kérdezzen meg erről egy megfelelő képzettségű villanyszerelőt vagy a legközelebbi Bosch szerviz képviseletét.

Tájékoztató azon termékekről, amelyek nem Nagy-Britanniában kerülnek eladásra:

FIGYELEM: A kerti kisgéphez szerelt csatlakozódugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő víz ellen védett kivitelűnek kell lennie, gumiból kell készülnie, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni.

Víz felszívása nyitott tartályokból

140 | Magyar

- Csavarja rá a szűrővel ellátott szívótömlőt (különleges szívótömlő-készlet, cikkszáma F 016 800 335) a vízcsatlakozóra. - Állítsa be a berendezést alacsony nyomásra és kapcsolja be. A végén hagyja a berendezést kb. 10 másodpercig működni, majd kapcsolja ki. Ezt az eljárást többször egymás után ismételje meg, amíg a víz egyenletesen és buborékmentesen távozik.

Ügyeljen arra, hogy ezt a berendezést nem szabad víz nélkül üzemeltetni.

Üzemeltetés

Bekapcsolás

Csatlakoztassa a víztömlőt (nem tartozik a szállítmányhoz) a vízcsatlakozóhoz és a berendezéshez.

Gondoskodjon arról, hogy a hálózati kapcsoló a "0" helyzetben álljon, majd csatlakoztassa a berendezést a dugaszolóaljzathoz.

Nyissa ki a vízcsapot.

Működtesse a bekapcsolás reteszelését, hogy szabaddá tegye a működtetőbillentyűt. Teljesen nyomja be a működtetőbillentyűt, amíg a víz egyenletesen folyik és nem marad levegő sem a berendezésben, sem a nagynyomású tömlőben. Engedje el a működtetőbillentyűt.

Irányítsa lefelé a szórópisztolyt. Működtesse a bekapcsolás reteszelését, hogy szabaddá tegye a működtetőbillentyűt.

Nyomja teljesen be a működtető billentyűt. Működtesse a be-/kikapcsolót.

Automatikus leállítási funkció

A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi a pisztoly fogantyúján elhelyezett működtetőbillentyűt.

Munkavégzési tanácsok

Általános tudnivalók

Gondoskodjon arról, hogy a nagynyomású tisztító szilárd alapra álljon.

Sohase menjen túl messze előre a nagynyomású tömlővel, illetve ne húzza maga után a nagynyomású tisztítót a tömlőnél fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll stabilan és felborul.

Ne törje meg a nagynyomású tömlőt és ne menjen át rajta egy gépjárművel. Óvja meg a nagynyomású tömlőt az éles sarkoktól vagy élektől.

A forgó sugarú fúvókát ne használja autómosáshoz.

A biztonsági szelepen nem szabad végrehajtani engedélyezett változtatásokat és azt nem szabad szabályozni.

Munkavégzési tanácsok a tisztítószerekkel végzett munkához

Csak olyan tisztítószereket használjon, amelyek kifejezetten a nagynyomású tisztítókhoz megfelelőek.

A környezetvédelmi meggondolásoknak megfelelően azt javasoljuk, hogy csak takarékosan használja a tisztítószereket. Vegye figyelembe a tartályon megadott hígítási javaslatokat.

A Bosch egy jól kiválasztott tisztító- és konzerválószer választékkal garantálja a berendezés zavarmentes üzemét.

A javasolt tisztítási módszer

1. Lépés: Lazítsa ki a szennyeződéseket

Permetezzen fel nem túl nagy mennyiségű tisztítószert, majd várjon rövid ideig, amíg az kifejti a hatását.

1. Lépés: Távolítsa el a szennyeződést.

Magas nyomással távolítsa el a meglazított szennyeződést.

Megjegyzés: A függőleges felületek tisztítását kezdje a tisztítószerrel alul, és haladjon a munka során felfelé. A leöblítésnél felülről lefelé haladjon.

Hibakeresés

Probléma | Lehetséges ok | Elhárítás módja

A motor nem indul el A csatlakozó dugó nincs bedugva a Csatlakoztassa a csatlakozó dugó
	dugaszolóaljatba
	A dugaszolóaljat hibás Használjon egy mámik dugaszolóaljatot
	ABiztositék leoldott Cserélje ki aBiztositékot
	A hosszabbitó kábel megróngálódott Próbálja meg hosszabbitó kábel nélkül
	AMotorvédelem kioldott Hagyja a motort 15 percig lehūnlni
	Befagyott Olvassza fel a szivattyut, viztoumlöt vagy tartozékot
A motor állva marad A biztositék leoldott Cseréljé ki aBiztositékot
	Nem helyes a halózati feszültseg Ellenörizze a halózati feszültseget, a halózati feszültsegnek meg kell egyeznie a tipustáblàn megadott értéknek
	AMotorvédelem kioldott Hagyja a motort 15 percig lehūnlni

Problème	Lehetséges ok	Elhárítás MODja
ABiztositék kiold Abiztositék tül gyenge Csatlakoztassa a berendezest egy olyan		árarnkörhöz, amely a nagynomásütisz tíó teljesitményenek megfelelobiztositékkal van ellátva
A motor jär, de nincs nyomás A füvóka részlegesen eldugult Füvóka tiszitíasa
Motorzaj van, de nincs mühködés	Nem kielégitő hálózati feszültseg	Ellenörizze, hagy a vilamos hálózatfeszültsege megfele-l-e a tipustablan talalható adatoknak
	Tül alacsony feszültseg egy hosszabbítoalkalmazása miatt	Ellenörizze, hagy a hosszabbíto megfelelo-e
	A berendezest hosszú ideig nemhasználták	Forduljön egy erre feljogositott Boschvevösztolgälathoz
	Problémák az autostop-funkcióval Forduljön egy erre feljogositott Boschvevösztolgälathoz
Pulzáló nyomás Levegő van a víztömlöben vagya a szivattyúban		Járassa nyitott szórpispztoly, nyitottvizcsap és alacsony nyomásra beállitottfüvóka mellett a nagynomásü tisz tíó/amig az el nem ér egy egyenletes üzemi nyomást
		A vizellátás nem felel meg akövetelményeknek	Ellenörizze, hagy a vizcsatlakozómegfele-l-a muszaki adatokban leirtéteknek. A legvékonyabbmegendedt víztömlö mérete 1/2" vagy0 13 mm
		A vizszürö eldugult Tiszitsa meg a vizszürot
		A víztömlö meg van törve vagy össze vanprésolve	Egyenesen fektesse le a víztömlö
		A nagynomású tómlö tül hosszú Vegye le a nagynomású tómlöhosszabbitását, a víztömlö legnagyobbmegendedt hossza 7m
A nyomás egyenletes, de tül alacsonyFigielem: Egyes tartozékol aclacomyabbnyomáshoz gezetnek	A füvóka elhasználdott Cserélle kei a füvókát
	A start-/stoppzelsep elhasználdott 5-ször gyorsan egymás után húzza meg amuködtet bilentyüt
A motor jär, de a nyomás körlatózott, vagy nincs üzemi nyomás	A berendezès nincs csatlakoztatva vízvezetékhez
	A szūrō eldugult Szürö tiszitása
	A füvóka eldugult	Tiszitsa meg a füvókát
A nagynomású tiszitó magátöl elindul	A szivattyú vagy a szórpispztoly nincs jolömítve	Forduljön egy erre feljogositott Boschvevösztolgälathoz
A berendezés nem tümített	A szivattyú nincs jol tõmtve	Kisebb mertékö üzsvizvárgásokmegendedhetök; de nagyobb szivárgások esétén lépjen kapcsolatba avevösztolgälatt
A berendezés nem szívja fel a tiszítószert	A szabályozható füvóka a magas nyomás helyzetben van	Állitsa a füvókát a „Lo“ helyzetbe
	A tisztiószer túságosan sürünfolyó	Higitsa fel vizzzel
	A magas nyomású tõmtlegoghosszabbitották	Csatlakoztassa azeredeti tõmt
	Maradékok vagy beszüklések atisztiószer körforgásában	Tiszta vizzel öblitse ki és szüntesse meg abaszüklések. Ha a problema továbtra is fennäll, kérijen tanácsot a Bosch szervizköponttól.

Karbantartás és szerviz

Karbantartás

A hálózati csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki, és szerelje le a vízcsatlakozást is.

Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését.

Rendszeresen ellenőrizze, nem észlelhetők-e a berendezésen nyilvánvaló hiányosságok, mint laza rögzítések és elkopott vagy megrongált alkatrészek.

Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva, és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javítási munkákat.

Szállítás

A nagynyomású tisztító mozgatásához fogja meg a tisztítót a felső fogantyújánál fogva, és a kerekein tolja el a kívánt helyre.

A nagynyomású tisztító lépcsőkön vagy akadályokon keresztül való szállításához fogja meg a tisztítót a felső fogantyújánál fogva, és vigye a kívánt helyre.

Használat után/tárolás

Egy puha kefével és egy kendővel alaposan tisztítsa meg a nagynyomású tisztító külsejét. Víz, oldószer és polír használata tilos. Távolítson el minden szennyeződést. Különösen alaposan tisztítsa meg a motor szellőzőnyílásait.

Tárolás a szezon vége után: Ürítse ki az összes vizet a szivattyúból, ehhez működtesse néhány másodpercig a motort, és működtesse a billentyűt.

Ne tegyen más tárgyakat a berendezésre.

Gondoskodjon arról, hogy a kábelek a tárolás során ne csípődjenek be. Ne törje meg és ne hajtsa be a magas nyomású tömlőt.

Vevőszolgálat és használati tanácsadás

www.bosch-do-it.com

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10-jegyű megrendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti

készülékek javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Környezetvédelem

A környezetre káros vegyi anyagok nem szabad, hogy a talajvízbe, tavakba, folyókba, stb. jussanak. A tisztítószerek használatakor pontosan tartsa be a csomagoláson megadott előírásokat és az előírt koncentrációt.

A motoros gépjárművek tisztítása során ügyeljen a helyi előírások betartására: Meg kell akadályozni, hogy a lemosott olaj a talajvízbe jusson.

Hulladékkezelés

A nagynyomású tisztítókat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a nagynyomású tisztítókat háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és környezetvédelmi szempontoknak megfelelően újrafelhasználásra leadni.

A változtatások joga fenntartva.

Orosz

A műszaki dokumentáció összetétele,

amelyet a termék gyártója előír, tartalmazhatja ezt a használati útmutatót, valamint a mellékleteket.

A megfelelőség igazolására vonatkozó információk a mellékletben találhatók.

A termék elavulására vonatkozó információk a termék házán találhatók.

A gyártási dátum az útmutató utolsó oldalán található.

Az importőrre vonatkozó kapcsolattartási információk a csomagoláson találhatók.

A termék élettartama

A termék élettartama legalább 5 év. A gyártási dátumtól számított 5 év elteltével előzetes ellenőrzés nélküli használat nem ajánlott (a gyártási dátumot lásd a címkén).

A kritikus meghibásodások és a személyzet vagy a felhasználó hibás cselekedetei

- Ne használja sérült tápkábellel vagy sérült csatlakozóval. - Ne használja, ha folyadék került a készülék belsejébe. - Ne használja sérült vagy kopott elektromos kábellel. - Ne használja szabadban esőben (nedvesség hatásának kitéve). - Ne kapcsolja be, ha víz került a házba. - Ne használja, ha a készülék megrepedt. - Ne használja erős vibráció hatásának kitéve.

A határállapotok kritériumai

• Az elektromos kábel sérülése - a termék házának sérülése

A karbantartás típusa és gyakorisága

Javasolt a szerszámot minden használat után portól megtisztítani.

Tárolás

Száraz helyen kell tárolni. Óvni kell a magas hőmérséklettől és a közvetlen napsugárzástól. Tároláskor kerülni kell a hirtelen hőmérséklet-változásokat. Csomagolás nélküli tárolás nem megengedett. A tárolási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150 (1. feltétel) szabványban.

Szállítás

A szállítás során kerülni kell a mechanikai igénybevételeket és a csomagolás sérülését. Rakodásnál nem megengedett a csomagolás beakasztásán alapuló emelőeszközök használata. A szállítási feltételekre vonatkozó részletes követelményeket lásd a GOST 15150 (5. feltétel) szabványban.

Biztonsági utasítások

A piktogramok magyarázata

Figyelmeztetés a veszélyre.

Soha ne irányítson vízsugarat emberekre, állatokra, készülékre vagy elektromos alkatrészekre.

Figyelem: A nagynyomású sugár veszélyes lehet, ha nem rendeltetésszerűen használják.

A készülék utasításaival és előírásaival összhangban

A készüléket nem szabad a háztartási ivóvíz-ellátó hálózatra csatlakoztatni rendszerszeparátor nélkül. Használjon rendszerszeparátort az IEC 61770 szabványnak megfelelően. A rendszerszeparátoron átfolyt víz nem alkalmas ivásra. Ha a készüléket önfelszívó üzemmódban használja, használjon visszacsapó szelepes tömlőt (F016800335).

144 | Magyar

Biztonsági utasítások nagynyomású tisztítóhoz

Olvassa el az összes biztonsági utasítást és útmutatást. Az utasítások be nem tartása

A biztonsági utasítások és útmutatások figyelmen kívül hagyása áramütést, tüzet és súlyos sérüléseket okozhat.

A készülékre rögzített figyelmeztető és tájékoztató táblák fontos utasításokat tartalmaznak a készülék biztonságos használatához.

A kezelési útmutatóban leírtakon kívül a munkavédelemre és a balesetek megelőzésére vonatkozó általános szabályokat is be kell tartani.

Elektromos csatlakoztatás

A tápegység feszültségének meg kell egyeznie a készülék adattábláján feltüntetett értékkel. A készüléket csak 30 mA-es védőkapcsolóval ellátott aljzathoz szabad csatlakoztatni. Ez a készülék védelmi osztálya szerint csak megfelelő védőföldeléssel ellátott hálózathoz csatlakoztatható. Húzza ki a dugót a konnektorból, még akkor is, ha rövid időre felügyelet nélkül hagyja a készüléket.

Az elektromos tápellátásnak meg kell felelnie az IEC 60364-1 szabványnak. Ha a tápkábel cseréje szükséges, a veszély elkerülése érdekében forduljon a gyártóhoz, a gyártó hivatalos szervizéhez vagy szakképzett szerelőhöz. Soha ne fogja meg a csatlakozót nedves kézzel. Ne húzza ki a csatlakozót a konnektorból, amikor a szerszámmal dolgozik. Ne vezesse át a tápkábelt hosszabbítón, ne tegye rájuk nehéz tárgyakat, és ne húzza őket, mert ezzel károsíthatja őket. Védje a kábelt a magas hőmérséklettől, olajtól és éles szélektől. Ne használja a szerszámot, ha a tápkábel vagy a fontos alkatrészek, például a nagynyomású tömlők, a védőberendezések sérültek. Figyelem: a nem megfelelő hosszabbító kábelek veszélyt jelenthetnek. Ha hosszabbító kábelt használ, a kábel és a csatlakozóaljzat vízálló kivitelű legyen. A hosszabbító kábel keresztmetszetének meg kell felelnie a vásárlási útmutatóban megadott értékeknek, és védeni kell a vízfröccsenéstől.

A csatlakozódugó nem feküdhet vízben.

A csatlakozódugó cseréjekor vagy hosszabbító kábel használatakor a vízfröccsenés elleni védelem és a mechanikai szilárdság megőrzendő.

Vízcsatlakoztatás

Tartsa be a vízszolgáltató előírásait. Az összes vízcsatlakozó menetes csatlakozásának tömítettnek kell lennie. Semmilyen körülmények között ne csatlakoztassa a szerszámot az ivóvízvezetékhez visszacsapó szelep nélkül. A visszacsapó szelepen áthaladt víz már nem tekinthető ivóvíznek. A nagynyomású tömlő nem lehet sérült (szakadásveszély). A sérült nagynyomású tömlőt azonnal ki kell cserélni. Csak a gyártó által ajánlott tömlőket és csatlakozókat használjon. - A nagynyomású tömlők, szerelvények és csatlakozók fontosak a szerszám biztonsága szempontjából. Csak a gyártó által ajánlott tömlőket, szerelvényeket és csatlakozókat használjon. Csak tiszta vagy szűrt vizet szabad csatlakoztatni.

Üzemeltetés

A készüléket és tartozékait ellenőrizze sértetlen állapotban és üzembiztonság szempontjából. Ne működtesse a készüléket hibás állapotban. Ne irányítsa a vízsugarat önmagára vagy más személyekre, hogy elkerülje a ruházat vagy lábbeli sérülését. Ne használja a készüléket olyan folyadékokhoz, amelyek oldószereket, hígítatlan savakat, oldószereket tartalmaznak, beleértve a benzint, festékhígítót és fűtőolajat, mivel a permetezéskor keletkező köd erősen gyúlékony, robbanásveszélyes és mérgező. A készülék veszélyes zónákban (pl. benzinkutakon) történő használata a vonatkozó biztonsági előírások betartásával lehetséges. Robbanásveszélyes helyiségekben a készülék használata tilos. A készüléknek stabil alapzaton kell állnia. Zárt helyiségekben végzett munka esetén biztosítson megfelelő szellőzést. Győződjön meg arról, hogy tisztítás közben az autó ki van kapcsolva (a motor le van állítva). A nagynyomású tisztítóval két kézzel kell dolgozni. Ne dolgozzon állva,

létrán. Ha erkélyeken vagy más magaslatokon dolgozik, ügyeljen arra, hogy mindig lássa az összes élt. Csak a gyártó által ajánlott tisztítószereket használjon, és tartsa be a gyártó utasításait és figyelmeztetéseit. Minden áramvezető alkatrészt a munkaterületen belül védeni kell a vízpermettől. A szórópisztoly ravaszának időben ki kell oldania és „BE” állásban kell reteszelődnie. Viseljen megfelelő védőruházatot a vízpermettel szembeni védelem érdekében. Ne használja a szerszámot, ha a hatósugarában személyek tartózkodnak védőruha nélkül. Szükség esetén viseljen megfelelő védőfelszerelést a vízpermettel szemben, pl. védőszemüveget, védőmaszkot stb., hogy megvédje magát a víztől, a visszapattanó részecskéktől és/vagy az aeroszoltól. A nagynyomású tisztító használata közben aeroszolok képződhetnek. Az aeroszol belélegzése káros az egészségre. A nagynyomású hatására tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő védőfelszerelést, pl. védőszemüveget.

A magasnyomású sugárral történő tisztításnál a járműfényeket/kapcsolókat csak legalább 30 cm távolságból tisztítsa. A sérülés első jele a fény színének megváltozása. A sérült járműfények/kapcsolók életveszélyesek lehetnek. Az azbesztet tartalmazó anyagok és más, az egészségre káros anyagokat tartalmazó anyagok nem kezelhetők nyomás alatti sugárral. Ne használja a tisztítószereket hígítatlan formában. A termékek biztonságosak abban az értelemben, hogy nem tartalmaznak savat, lúgot vagy a környezetre káros anyagokat. Javasoljuk, hogy a tisztítószereket gyermekektől elzárva tárolja. Ha a tisztítószer a szembe kerül, azonnal öblítse ki a szemet bő vízzel, lenyelés esetén azonnal forduljon orvoshoz. Ne használja a nagynyomású tisztítót szűrő nélkül, piszkos vagy sérült szűrővel. A nagynyomású tisztító szűrő nélküli, piszkos vagy sérült szűrővel történő használata garanciát érvénytelenítheti. Hosszú használat során a fém alkatrészek felforrósodhatnak. Szükség esetén viseljen védőkesztyűt.

Ne dolgozzon nagynyomású tisztítóval rossz időjárási körülmények között, különösen vihar közeledtekor.

Üzemeltetés

A készülék csak a rendeltetésének megfelelően használható. Munkavégzés közben vegye figyelembe a helyi körülményeket. Munkavégzés közben tudatosan fordítson figyelmet a környezetében lévőkre, különösen a gyermekekre. A készüléket csak olyan személyek használhatják, akik képzettek a készülék kezelésére, vagy akik bizonyítani tudják, hogy képesek a készülék karbantartására. Ne engedje, hogy gyermekek vagy fiatalok dolgozzanak ezzel a készülékkel. Soha ne engedje, hogy gyermekek használják a slagot vagy a szerszámot, sem olyan személyek, akik korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy akik nem rendelkeznek megfelelő tapasztalattal és ismeretekkel, és nem ismerik ezeket az utasításokat. A nemzeti előírások korlátozhatják a kezelő életkorát. Felügyelje a gyermekeket, és ne engedje, hogy játsszanak a slaggal és a szerszámmal. Ne hagyja a készüléket bekapcsolt állapotban felügyelet nélkül. A nagynyomású fúvókából kilépő sugár veszélyes. Ezért tartsa erősen a pisztolyt

és a szórófejet, és tartsa a szórócsövet és a szórófejet.

Szállítás

Szállítás előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.

Karbantartás

Kapcsolja ki a készüléket a tisztítás, karbantartás és a tartozékok cseréje előtt. Húzza ki a csatlakozót, ha a készüléket hálózati feszültségről táplálják. A javítási munkálatokat csak erre feljogosított szerviz végezheti.

Tartozékok és pótalkatrészek

A készülékhez csak a gyártó által jóváhagyott tartozékok és pótalkatrészek használhatók. Az eredeti tartozékok és pótalkatrészek biztosítják a készülék megbízható működését.

Szimbólumok

A következő szimbólumok segítenek az üzemeltetési útmutató olvasásában és megértésében. Jegyezze meg a szimbólumok jelentését. A szimbólumok helyes értelmezése segít a szerszám biztonságos és megbízható használatában.

Szimbólum jelentése

Tömeg

kg

Font

148|Orosz

Szimbólumok jelentése

Alacsony nyomás

Magas nyomás

Tartozékok

Rendeltetésszerű használat

Ez a készülék nyitott, szabadtéri felületek tisztítására szolgál, például kerti bútorok, autók és hajók tisztítására, ha a gyártó által előírt tartozékokat használjuk, például habosítószert.

A rendeltetésszerű használat során a környezeti hőmérsékletnek 0 °C és 40 °C között kell lennie.

Műszaki adatok

Nagynyomású tisztító GHP 5-14, GHP 6-14

2000/14/EK: Mért hangteljesítmény-szint 92 dB(A), K szórás = 3 dB, garantált hangteljesítmény-szint 95 dB(A); a megfelelőségértékelési eljárást lásd a V. Függelékben. Termékkategória: 27

GHP 6-14

2000/14/EK: Mert hangteljesítmény-szint 90 dB(A), K szórás = 3 dB, garantált hangteljesítmény-szint 93 dB(A); a konformitás-értékelési eljárást lásd a V. Függelékben. Termékkategória: 27. Műszaki dokumentumok megőrzési pontja:

GHP 5-14

2000/14/EK: mért zajszint 92 dB(A). bizonytalanság K = 3 dB. garantált zajszint 95 dB(A); az értékelési eljárás a V. melléklet szerint. Termékkategória: 27

GHP 6-14
