Produkttyp	Hochdruckreiniger
Marke	Bosch
Modell	GHP 614 Professional
Nennaufnahmeleistung	2,6 kW
Nenndruck	14 MPa (140 bar)
Maximaler Arbeitsdruck	15 MPa (150 bar)
Wasserdurchfluss	10,5 L/min
Max. Zulauftemperatur	50 °C
Min. Wasserdurchfluss (Zulauf)	10,5 L/min
Gewicht (gemäß EPTA 01:2014)	25,6 kg
Schutzklasse	I (doppelte Isolierung)
Motorschutz	IPX5 (geschützt gegen Wasserstrahlen)
Motorisolierung	Klasse F
Reinigungsmittelbehälter	Ja, integriert
Autostop-Funktion (automatischer Stopp)	Ja
Stromversorgung	230 V, 50 Hz
Schalldruckpegel	82,5 dB(A)
Schallleistungspegel	90 dB(A)
Länge des Hochdruckschlauchs	10 m (typischer Wert)
Enthaltenes Zubehör	Lanze, Pistole, Hochdruckschlauch, Filter

Häufig gestellte Fragen - GHP 614 Professional BOSCH

Wie schalte ich den Hochdruckreiniger ein?

Schließen Sie den Wasserschlauch an, öffnen Sie den Wasserhahn, schließen Sie das Gerät an, entriegeln Sie den Abzug und drücken Sie den Ein-/Ausschalter. Stellen Sie sicher, dass das Wasser gleichmäßig fließt, bevor Sie starten.

Welches Reinigungsmittel soll ich verwenden?

Verwenden Sie nur von Bosch empfohlene Reinigungsmittel, die speziell für Hochdruckreiniger entwickelt wurden. Beachten Sie die auf dem Behälter angegebenen Verdünnungen.

Wie reinige ich die Düse?

Schalten Sie das Gerät auf Niederdruck, richten Sie die Lanze nach unten und betätigen Sie den Abzug. Verwenden Sie bei Bedarf eine Nadel, ohne die Düse zu beschädigen.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Steckdose, die Sicherung, das Verlängerungskabel. Wenn der Überlastschutz ausgelöst wurde, lassen Sie das Gerät 15 Minuten abkühlen. Bei Frost die Pumpe auftauen.

Warum ist der Druck zu niedrig?

Reinigen Sie die Düse und den Wasserfilter, überprüfen Sie, ob der Wasserschlauch geknickt oder zu lang ist (max. 7 m). Stellen Sie sicher, dass die Wasserversorgung ausreichend ist (mind. 10,5 l/min).

Wie pflege ich das Gerät?

Ziehen Sie vor jeder Wartung den Netzstecker. Reinigen Sie die Außenteile mit einer weichen Bürste. Überprüfen Sie regelmäßig die Anschlüsse und Filter. Entleeren Sie die Pumpe nach dem Gebrauch.

Kann ich ein Verlängerungskabel verwenden?

Ja, aber es muss für den Außeneinsatz zugelassen sein, mit einem Querschnitt von mindestens 1,5 mm² für maximal 20 m und gegen Spritzwasser geschützt.

Wie lagere ich das Gerät nach dem Gebrauch?

Entleeren Sie die Pumpe, indem Sie den Motor einige Sekunden bei betätigtem Abzug laufen lassen. Lagern Sie das Gerät an einem trockenen, frostfreien Ort. Knicken Sie den Hochdruckschlauch nicht.

Was tun, wenn das Reinigungsmittel nicht angesaugt wird?

Überprüfen Sie, ob sich die Düse in der Position 'Lo' (Niederdruck) befindet. Verdünnen Sie zu dickflüssiges Reinigungsmittel mit Wasser. Reinigen Sie den Reinigungsmittelkreislauf, wenn er verstopft ist.

Welche Sicherheitsvorkehrungen sind zu treffen?

Richten Sie den Strahl niemals auf Personen, Tiere oder elektrische Teile. Tragen Sie Schutzkleidung und eine Schutzbrille. Verwenden Sie einen Fehlerstromschutzschalter mit 30 mA.

BEDIENUNGSANLEITUNG GHP 614 Professional BOSCH

Originalbetriebsanleitung

Original instructions

Naegegrainle

Manual original

Manual original

Istruzioni originali

Originele gebruiksaanwijzing

gebruiksaanwijzing

Original brugsanvisning

Bruksanvisning original

Original driftsinstruks

Alkuperäiset ohjeet

πρωτότυπο εγχειρίδιο

Original:

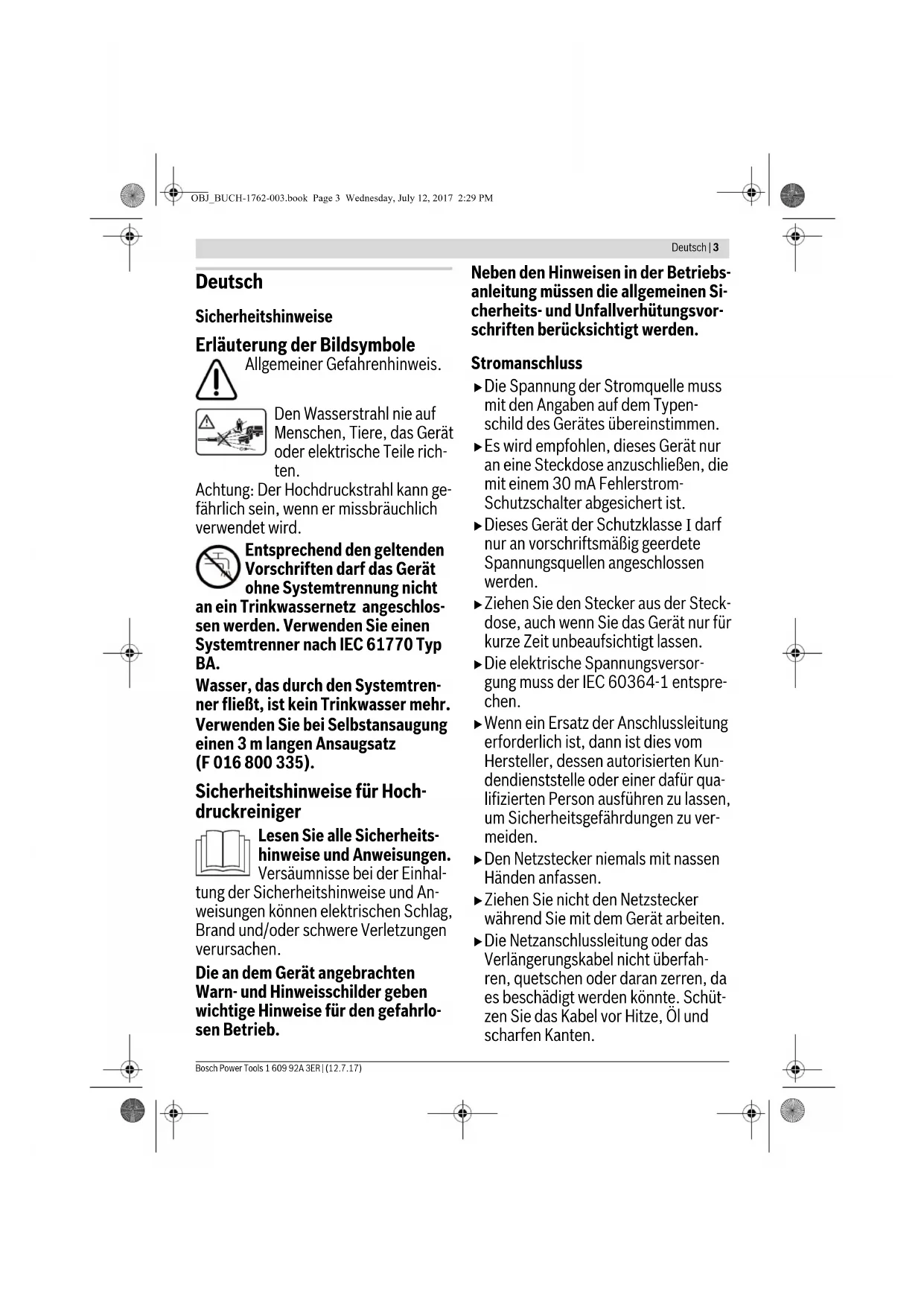

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Den Wasserstrahl nie auf Menschen, Tiere, das Gerät oder elektrische Teile richten.

Achtung: Der Hochdruckstrahl kann gefährlich sein, wenn er missbräuchlich verwendet wird.

Entsprechend den geltenden Vorschriften darf das Gerät ohne Systemtrennung nicht

an ein Trinkwassernetz angeschlossen werden. Verwenden Sie einen Systemtrenner nach IEC 61770 Typ BA.

Wasser, das durch den Systemtrenner fließt, ist kein Trinkwasser mehr. Verwenden Sie bei Selbstansaugung einen 3 m langen Ansaugschlauch (F016800335).

Sicherheitshinweise für Hochdruckreiniger

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Die an dem Gerät angebrachten Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

Neben den Hinweisen in der Betriebsanleitung müssen die allgemeinen Sicherheits- und Unfallverhütungsvorschriften berücksichtigt werden.

Stromanschluss

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Es wird empfohlen, das Gerät nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist. - Dieses Gerät der Schutzklasse I darf nur an vorschriftsmäßig geerdete Spannungsquellen angeschlossen werden. Ziehen Sie den Stecker aus der Steckdose, auch wenn Sie das Gerät nur für kurze Zeit unbeaufsichtigt lassen. Die elektrische Spannungsversorgung muss der IEC 60364-1 entsprechen. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller, dessen autorisierten Kundendienststelle oder einer damit qualifizierten Person auszuführen, um Sicherheitsgefährdungen zu vermeiden. Den Netzstecker niemals mit nassen Händen anfassen. Ziehen Sie nicht den Netzstecker, während Sie mit dem Gerät arbeiten. Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

Benutzen Sie das Gerät nicht, wenn das Netzkabel oder wichtige Teile, wie Hochdruckschlauch, Sprühpistole oder Sicherheitseinrichtungen beschädigt sind. Achtung: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Bei Verwendung eines Verlängerungskabels müssen Stecker und Kupplung wasserdichter Ausführung sein. Das Verlängerungskabel muss einen Leiterquerschnitt gemäß den Vorgaben in der Betriebsanleitung haben und gegen Spritzwasser geschützt sein. Die Steckverbindung darf nicht im Wasser liegen. Wenn Stecker am Stromversorgungs- oder Verlängerungskabel gewechselt werden, muss Spritzwasserschutz und mechanische Stabilität erhalten bleiben.

Wasseranschluss

Beachten Sie die Vorschriften Ihres Wasserversorgungsunternehmens. Die Verschraubung aller Anschlusschläuche muss dicht sein. Das Gerät sollte niemals ohne Rückströmventil an eine Trinkwasserversorgung angeschlossen werden. Wasser, welches durch das Rückströmventil geflossen ist, wird als nicht mehr trinkbar erachtet. Der Hochdruckschlauch darf nicht beschädigt sein (Berstgefahr). Ein beschädigter Hochdruckschlauch muss unverzüglich ausgetauscht werden. Es dürfen nur vom Hersteller empfohlene Schläuche und Verbindungen verwendet werden.

lene Schlauche und Verbindungen verwendet werden.

Hochdruckschläuche, Armaturen und Kupplungen sind für die Sicherheit des Gerätes wichtig. Verwenden Sie vom Hersteller empfohlene Schläuche, Armaturen und Kupplungen. Am Wasseranschluss darf nur sauberes oder gefiltertes Wasser verwendet werden.

Verwendung

Das Gerät mit dem Zubehör ist vor Benutzung auf ordnungsgemäßen Zustand und Betriebssicherheit zu überprüfen. Falls der Zustand nicht einwandfrei ist, darf es nicht benutzt werden. Richten Sie den Wasserstrahl nicht auf sich oder andere, um Kleidung oder Schuhwerk zu reinigen. Es dürfen keine lösungsmittelhaltigen Flüssigkeiten, unverdünnte Säuren, Azeton oder Lösungsmittel einschließlich Benzin, Farbverdünner und Heizöl angesaugt werden, da deren Sprühnebel hoch entzündlich, explosiv und giftig sind. Beim Einsatz des Gerätes in Gefahrbereichen (z. B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu beachten. Der Betrieb in explosionsgefährdeten Räumen ist untersagt. Das Gerät muss auf einem standfesten Untergrund stehen. Achten Sie bei der Verwendung in geschlossenen Räumen auf eine ausreichende Belüftung. Stellen Sie sicher,

dass Fahrzeuge während der Reinigung ausgeschaltet sind (Motor aus).

Die Bedienung des Hochdruckreinigers erfordert beide Hände. Arbeiten Sie nicht auf einer Leiter. Achten Sie beim Arbeiten auf Balkonen oder anderen erhöhten Flächen darauf, dass Sie jederzeit alle Kanten sehen. Nur vom Gerätehersteller empfohlene Reinigungsmittel verwenden. Die Anwendungs-, Entsorgungs- und Warnhinweise des Herstellers beachten. Alle stromführenden Teile im Arbeitsbereich müssen spritzwassergeschützt sein. Der Auslösehebel der Sprühpistole darf bei Betrieb nicht in Stellung „ON" festgeklemmt werden. - Tragen Sie geeignete Schutzkleidung gegen Spritzwasser. Benutzen Sie das Gerät nicht in Reichweite von Personen, es sei denn diese tragen ebenfalls Schutzkleidung. Tragen Sie wenn nötig geeignete Schutzausrüstung (PSA) gegen Spritzwasser, z. B. Schutzbrille, Staubschutzmaske etc., um sich vor Wasser, Partikeln und/oder Aerosolen zu schützen, die von Gegenständen reflektiert werden. Beim Gebrauch von Hochdruckreinigern können sich Aerosole bilden. Das Einatmen von Aerosolen ist gesundheitsschädlich. Hoher Druck kann Objekte zurückprallen lassen. Tragen Sie wenn nötig eine geeignete persönliche Schutzausrüstung, z. B. eine Schutzbrille.

Zur Vermeidung von Beschädigungen durch den Hochdruckstrahl Fahrzeugreifen/Ventile nur mit einem Mindestabstand von 30 cm reinigen. Erstes Anzeichen für Beschädigung ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Ventile sind lebensgefährlich. Asbesthaltige und andere Materialien, die gesundheitsgefährdende Stoffe enthalten, dürfen nicht abgespritzt werden. Die empfohlenen Reinigungsmittel nicht unverdünnt verwenden. Die Produkte sind insofern sicher, als sie keine Säuren, Laugen oder umweltschädigende Stoffe enthalten. Wir empfehlen, die Reinigungsmittel für Kinder unzugänglich aufzubewahren. Bei Kontakt des Reinigungsmittels mit den Augen sofort gründlich mit Wasser ausspülen, bei Verschlucken sofort einen Arzt konsultieren. - Verwenden Sie den Hochdruckreiniger nie ohne Wasserfilter, mit schmutzigem oder mit beschädigtem Wasserfilter. Bei Verwendung des Hochdruckreinigers ohne Wasserfilter oder mit schmutzigem oder beschädigtem Wasserfilter erlischt die Gewährleistung. Metallteile können nach längerem Gebrauch heiß werden. Wenn notwendig, Schutzhandschuhe tragen. Bei schlechten Wetterbedingungen, insbesondere bei einem aufziehenden Gewitter, nicht mit dem Hochdruckreiniger arbeiten.

6 | Deutsch

Bedienung

Die bedienende Person darf das Gerät nur bestimmungsgemäß verwenden. Die örtlichen Gegebenheiten sind zu berücksichtigen. Beim Arbeiten bewusst auf andere Personen achten, insbesondere Kinder. Das Gerät darf nur von Personen benutzt werden, die in der Benutzung und Handhabung unterwiesen sind oder einen Nachweis erbringen können, dass sie das Gerät bedienen können. Das Gerät darf nicht von Kindern oder Jugendlichen betrieben werden. Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals das Gartengerät zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gartengerät spielen. Das Gerät darf nie unbeaufsichtigt gelassen werden, wenn es eingeschaltet ist. Der aus der Hochdruckdüse austretende Wasserstrahl erzeugt einen Rückstoß. Deshalb Sprühpistole und Sprühlanze fest mit beiden Händen halten.

Transport

Vor dem Transport das Gerät ausschalten und sichern.

Wartung

Schalten Sie das Gerät vor allen Reinigungs- und Wartungsarbeiten und dem Wechsel von Zubehör aus. Ziehen Sie den Stecker, wenn das Gerät mit Netzspannung betrieben wird. - Instandsetzungen dürfen nur durch autorisierte Bosch-Kundendienstwerkstätten durchgeführt werden.

Zubehör und Ersatzteile

Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile gewährleisten den störungsfreien Betrieb des Gerätes.

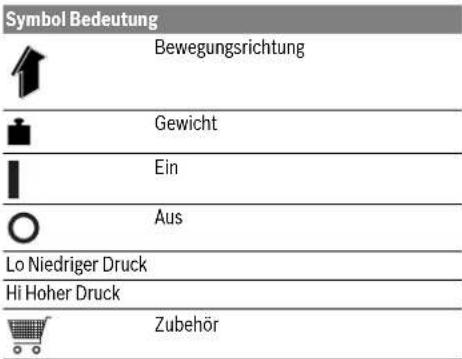

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bestimmt für die Reinigung von Flächen und Objekten im Außenbereich, für Geräte, Fahrzeuge und Boote, sofern das entsprechende Zubehör, wie z. B. von Bosch freigegebene Reinigungsmittel, verwendet werden.

Der bestimmungsgemäße Gebrauch bezieht sich auf eine Umgebungstemperatur zwischen 0 °C und 40 °C.

Technische Daten

Hochdruckreiniger GHP 5-14 GHP 6-14

Sachnummer	3600 J10 1.. 3600 J10 2..
Nennaufnahme	kW 2,4 2,6
Temperatur Zulauf max.	°C 50 50
Wassermenge Zulauf min.	l/min 8,3 10,5
Nenndruck	MPa 14 14
Maximaler Arbeitsdruck	MPa 15 15
Durchfluss	l/min 8,3 10,5
Maximaler Eingangsdruck	MPa 1 1
Rückstöfkraft der Lanze bei maximalem Druck	N 22,98 32,24
Motorisolation	Klasse F Klasse F
Motorschutzart	IPX5 IPX5
Reinigungsmitteltank	I	●
Autostop-Funktion	●	●
Netzimpedanz	Ω	0,32
Gewicht entsprechend EPTA-Procedure 01:2014	kg 23,4	25,6
Schutzklasse	±/1	±/1
Seriennummer	Siehe Seriennummer (Typenschild) am Hochdruckreiniger
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-gaben variieren.
Einschaltvorgänge erzeugen kurzfristige Spanningsabsenkungen. Bei umgängstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf-trreten. Bei Netzimpedanzen kleiner als 0,32 Ohm sind keine Störungen zu erwarten.

Geräusch-/Vibrationsinformation

Gerauschemissengewerte ermittelt entspruchend EN 60335-2-79.		3 600 ...	J10 1..	J10 2..
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise:
Schaldruckpegel		dB(A)	84,5	82,5
Schallleistungspegel		dB(A)	92	90
Unsicherheit K		dB	=3	=3
Gehörschutz/TRagen!
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit Kermitte:
Schwingungsemissionswert ah		m/s2	=4,91	=4,91
Unsicherheit K		m/s2	=1,5	=1,5

Montage und Betrieb Inbetriebnahme

Handlungsziel	Bild	Seite
Lieferumfang	1	245
Handgriff montieren	2	246
Reinigungsmitteltank auffullen	3	246
Wasseranschluss	4	247
Filter reinigen	5	247
Hochdruckschauch/Sprühpistole an-schlieben	6	248
Druck einstehen	7	248
Düssenstrahl einstellen	8	249
Ein-/Ausschalten	9	249
Düse reinigen	10	250

Zu Ihrer Sicherheit

Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Gartengerät aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist.

Ihr Gartengerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder auch 220 V oder 240 V).

Zur Erhöhung der Sicherheit benutzen Sie einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Die Netz- und Verlängerungskabel müssen regelmäßig auf Schadensmerkmale überprüft werden und dürfen nur in einwandfreiem Zustand verwendet werden.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Verwenden Sie nur zugelassene Verlängerungskabel.

VORSICHT: Nicht vorschriftsmäßige Verlängerungskomponenten, Stecker und Kupplungen müssen wasserdicht und für den Außenbereich zugelassen sein.

Verwenden Sie nur Verlängerungskabel, -leitungen oder Kabeltrommeln, die den Normen EN 61242 / IEC 61242 oder IEC 60884-2-7 entsprechen.

Wenn Sie zum Betrieb des Geräts ein Verlängerungskabel benutzen wollen, sind folgende Leiterquerschnitte erforderlich:

• Leiterquerschnitt 1,5 mm² für Verlängerungskabel bis zu einer maximalen Länge von 20 m

Kabelverbindungen (Netzstecker und Steckdosen) sollen trocken sein und nicht auf dem Boden liegen.

Wir empfehlen, zu diesem Zweck eine Kabeltrommel zu verwenden, deren Steckdose sich mindestens 60 mm über dem Boden befindet.

Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist.

Beachten Sie die Bedienungsanleitung vom Hersteller des Verlängerungskabels oder der Kabeltrommel sowie die nationalen Vorschriften zu deren Verwendung.

In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung.

Hinweis für Produkte, die nicht in GB verkauft werden:

ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Gartengerät angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Wasser ansaugen aus offenen Behältern

Schrauben Sie den Saugschlauch mit Filter (Spezial-Saugschlauchsatz Art.-Nr. F 016 800 335) auf den Wasseranschluss. - Schalten Sie das Gerät in der Niederdruckeinstellung ein. Lassen Sie am Ende das Gerät für ca. 10 Sekunden laufen und schalten Sie es dann aus. Diesen Vorgang mehrmals wiederholen, bis das Wasser gleichmäßig und blasenfrei austritt. Beachten Sie, dass dieses Gerät nicht ohne Wasser laufen darf.

Betrieb

Einschalten

Den Wasserschlauch (nicht mitgeliefert) mit dem Wasseranschluss und dem Gerät verbinden.

Stellen Sie sicher, dass der Netzschalter in Stellung „0“ steht und schließen Sie das Gerät an die Steckdose an.

Öffnen Sie den Wasserhahn.

Die Einschaltsperre betätigen, um den Abzug freizugeben. Den Abzug ganz durchdrücken, bis das Wasser gleichmäßig fließt und sich keine Luft mehr im Gerät und im Hochdruckschlauch befindet. Den Abzug loslassen.

Die Sprühpistole nach unten richten. Die Einschaltsperre betätigen, um den Abzug freizugeben. Den Abzug ganz durchdrücken.

Betätigen Sie den Ein-/Ausschalter.

Autostop-Funktion

Das Gerät schaltet den Motor ab, sobald der Abzug am Pistolengriff losgelassen wird.

Arbeitshinweise

Allgemeines

Stellen Sie sicher, dass der Hochdruckreiniger auf ebenem Untergrund steht.

Gehen Sie mit dem Hochdruckschlauch nicht zu weit nach vorne bzw. ziehen Sie den Hochdruckreiniger nicht am Schlauch. Dies kann dazu führen, dass der Hochdruckreiniger nicht mehr sicher steht und umfällt.

Knicken Sie den Hochdruckschlauch nicht und fahren Sie nicht mit einem Fahrzeug darüber. Schützen Sie den Hochdruckschlauch vor scharfen Kanten oder Ecken.

Verwenden Sie die Rotationsdüse nicht zum Autowaschen. Nehmen Sie am Sicherheitsventil keine unerlaubten Veränderungen oder Justierungen vor.

Arbeitshinweise für das Arbeiten mit Reinigungsmitteln

• Verwenden Sie nur Reinigungsmittel, die ausdrücklich für Hochdruckreiniger geeignet sind.

Wir empfehlen, im Sinne des Umweltschutzes Reinigungsmittel sparsam zu verwenden. Die auf dem Behälter angebrachten Empfehlungen zur Verdünnung beachten.

Bosch garantiert durch ein ausgewähltes Angebot an Reinigungs- und Konservierungsmitteln den störungsfreien Betrieb des Gerätes.

Empfohlene Reinigungsmethode

Schritt 1: Schmutz lösen

Sprühen Sie das Reinigungsmittel sparsam auf und lassen Sie es kurze Zeit einwirken.

Schritt 2: Schmutz entfernen

Entfernen Sie den gelösten Schmutz mit hohem Druck.

Hinweis: Beginnen Sie beim Reinigen senkrechter Flächen mit dem Schmutz-/Reinigungsmittel unten und arbeiten Sie

sich nach oben. Beim Abspülen arbeiten Sie sich von oben nach unten.

Fehlersuche

Symptome Mögliche Ursache Abhilfe
Motor lauft nicht an Stecker nicht angeschlossen Stecker anschließen
	Steckdose defekt Andere Steckdose benutzten
	Sicherung hat ausgelöst Sicherung wechseln
	Verlängerungskabel beschädigt Ohne Verlängerungskabel versuchen
	Motorschutz hat angesprochen Den Motor 15 min abkühlen halten
	Eingefroren Pumpe, Wasserschlauch oder Zubehör auftauen halten
Motor bleibt stehen Sicherung hat ausgelöst Sicherung austauschen
	Netzspannung nicht richtig Netzpannung prüfen, muss der Angabe auf dem Typenschild entsprechen
	Motorschutz hat angesprochen Den Motor 15 min abkühlen halten
Sicherung lösst aus Sicherung zu schwach An einen Stromkreis anschließen, der passend zur Leistung des Hochdruckrei-nigers abgesichert ist
Der Motor lauft, aber kein Druck vorhan-den	Düse teilweise verstopft	Düse reinigen
Motorgeräusch vorhanden aber keine Funktion	Unzureichende Netzpannung	Prüfen Sie, ob die Spannung des Strom-netzes den Angaben auf dem Typenschild entspricht.
	Zu niedrige Spannung wegen Verwen-dung eines Verlängerungskabels	Prüfen Sie, ob das Verlängerungskabel geeignet ist
	Gerät wurde lange Zeit nicht benutzt	Wenden Sie sich an den autorisierten Bosch Kundendienst
	Probleme mit der Autostop-Funktion	Wenden Sie sich an den autorisierten Bosch Kundendienst
Pulsierender Druck	Luft in Wasserschlauch oder Pumpe	Hochdruckreiniger mit offener Sprühpis-tole, offenem Wasserhahn und bei auf Niederdruck eingestellter Düse laufen halten, bis ein gleichmäßiger Arbeits- druck erreicht wird
	Wasserversorgung nicht korrekt	Prüfen, ob der Wasseranschluss den An-gaben in den technischen Daten ent-spricht. Die kleinsten Wasserschläuche die verwendet werden dürfen, sind 1/2" oder Ø 13 mm
	Wasserfilter verstopft	Wasserfilter reinigen
	Wasserschlauch gequetscht oder ge-knicht	Wasserschlauch gerade auslegen
	Hochdruckschauch zu lang	Hochdruckschauch-Verlängerung ab-nehmen, max. Wasserschlauchlänge 7 m
Druck gleichmäßig aber zu niedrig	Düse abgenutzt	Düse auswechseln
Hinweis: Bestimmtes Zubehör verursacht einen niedrigen Druck	Start-/Stoppventil abgenutzt Abzug 5 mal schnell hintereinander betä-tigen
Der Motor lauft, aber Druck begrenzt oder kein Arbeitsdruck	Wasser nicht angeschlossen	Wasser anschließen
	Filter verstopft	Filter reinigen
	Düse verstopft	Düse reinigen

10 | Deutsch

Symptome Mögliche Ursache Abhilfe
Der Hochdruckreiniger startet von alleine Pumpe oder Sprühpistole undicht	Wenden Sie sich an den autorisierten Bosch Kundendienst
Gerät ist undicht Pumpe ist undicht Geringe Wasserleckagen sind zulässig;	Bei größeren Leckagen kontaktieren Sie den Kundendienst.
Reinigungsmittel wird nicht angesaugt	Justierbare Düse in Stellung Hochdruck	Düse auf „Lo“ stellen
	Reinigungsmittel zu zähflüssig Mit Wasser verdünnen
	Der Hochdruckschauch wurde verlän-gert	Originalschauch anschließen
	Rückstände oder Verengung im Reinigungsmittelkreislauf	Mit sauberem Wasser spülten und Veren-gung beseitigen. Wenn das Problem wei-ter besteht das Bosch Service Center um Rat Fragen.

Wartung und Service

Wartung

Vor allen Arbeiten am Gerät Netzstecker ziehen und Wasseranschluss lösen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Untersuchen Sie das Gerät regelmäßig auf offensichtliche Mängel, wie lose Befestigung und verschlissene oder beschädigte Bauteile.

Prüfen Sie, ob Abdeckungen und Schutzeinrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Transport

Um den Hochdruckreiniger zu bewegen, fassen Sie diesen am oberen Griff und rollen ihn auf den Rädern zum gewünschten Ort.

Um den Hochdruckreiniger über Treppen oder Hindernisse zu transportieren, fassen Sie diesen am oberen Griff und tragen Sie ihn.

Nach Gebrauch/Aufbewahrung

Das Äußere des Hochdruckreinigers mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel dürfen nicht verwendet werden. Alle Verschmutzungen entfernen, insbesondere die Lüftungsschlitze des Motors reinigen.

Lagerung nach Saisonende: Entleeren Sie alles Wasser aus der Pumpe, indem Sie den Motor eine Sekunde laufen lassen und den Abzug betätigen.

Keine anderen Gegenstände auf das Gerät stellen. Stellen Sie sicher, dass die Kabel während der Lagerung nicht eingeklemmt sind. Knicken Sie den Hochdruckschlauch nicht ab.

Kundendienst und Anwendungsberatung

www.bosch-do-it.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Umweltschutz

Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Flüsse etc. gelangen.

Bei der Verwendung von Reinigungsmitteln die Angaben auf der Verpackung und die vorgeschriebene Konzentration genau einhalten.

Bei der Reinigung von Motorfahrzeugen die örtlichen Vorschriften beachten: Es muss verhindert werden, dass abgesprühtes Öl ins Grundwasser gelangt.

Entsorgung

Hochdruckreiniger, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Hochdruckreiniger nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektro- und Elektronikgeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

Englisch

Sicherheitshinweise

Das Problem ist die Autostopp-Funktion.

Kontaktieren Sie den autorisierten Bosch-Kundendienst.

Pulsierender Druck

Der Wasserschlauch ist eingeklemmt oder geknickt.

Der Hochdruckschlauch ist für lang

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Umweltschutz

Umweltbelastende Chemikalien dürfen nicht in den Boden, ins Grundwasser, in Teiche, Fließgewässer usw. gelangen.

Bei der Verwendung von Reinigungsmitteln beachten Sie genau die Angaben auf der Verpackung und die vorgeschriebene Konzentration.

Beim Reinigen von Kraftfahrzeugen beachten Sie die örtlichen Vorschriften: Es muss verhindert werden, dass abgespültes Öl ins Grundwasser gelangt.

Abfallentsorgung

Hochdruckreiniger, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie den Hochdruckreiniger nicht in den Hausmüll!

Nur für EU-Länder:

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

Umweltschutz

Es ist nicht erlaubt, umweltschädliche Chemikalien in den Boden, das Grundwasser, Teiche, Flüsse usw. gelangen zu lassen.

Bei der Verwendung von Reinigungsmitteln beachten Sie genau die Angaben auf der Verpackung und die vorgeschriebene Konzentration.

Bei der Reinigung von Fahrzeugen sind die örtlichen Vorschriften zu beachten: Es muss verhindert werden, dass das beim Reinigen entfernte Öl ins Grundwasser gelangt.

Entsorgung

Der Hochdruckreiniger, das Zubehör und die Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie den Hochdruckreiniger nicht in den Hausmüll!

E-Mail: [e-mail]

www.bosch.hr

Umweltschutz

Umweltschädliche Chemikalien dürfen nicht in den Boden, das Grundwasser, Teiche, Wasserläufe usw. gelangen.

2000/14/EG: Gemessener Schalleistungspegel 92 dB(A), Unsicherheit K = 3 dB, garantierter Schalleistungspegel 95 dB(A); Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 27

GHP 6-14

2000/14/EG: Gemessener Schalleistungspegel 90 dB(A), Unsicherheit K = 3 dB, garantierter Schalleistungspegel 93 dB(A); Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 27. Technische Unterlagen bei:

GHP 5-14
