GHP 614 Professional - Idropulitrice BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pulitore ad alta pressione
Marca	Bosch
Modello	GHP 614 Professional
Potenza nominale assorbita	2,6 kW
Pressione nominale	14 MPa (140 bar)
Pressione massima di lavoro	15 MPa (150 bar)
Portata d'acqua	10,5 L/min
Temperatura max. di alimentazione dell'acqua	50 °C
Portata d'acqua di alimentazione min.	10,5 L/min
Peso (secondo EPTA 01:2014)	25,6 kg
Classe di protezione	I (doppio isolamento)
Protezione del motore	IPX5 (protetto contro i getti d'acqua)
Isolamento del motore	Classe F
Serbatoio del detergente	Sì, integrato
Funzione Autostop (arresto automatico)	Sì
Alimentazione elettrica	230 V, 50 Hz
Livello di pressione acustica	82,5 dB(A)
Livello di potenza acustica	90 dB(A)
Lunghezza del tubo alta pressione	10 m (valore tipico)
Accessori inclusi	Lancia, pistola, tubo alta pressione, filtro

Domande frequenti - GHP 614 Professional BOSCH

Come avviare il pulitore ad alta pressione?

Collegare il tubo dell'acqua, aprire il rubinetto, collegare l'apparecchio, sbloccare il grilletto e premere l'interruttore di accensione/spegnimento. Assicurarsi che l'acqua scorra regolarmente prima di avviare.

Che tipo di detergente utilizzare?

Utilizzare solo detergenti raccomandati da Bosch, appositamente progettati per i pulitori ad alta pressione. Rispettare le diluizioni indicate sul serbatoio.

Come pulire l'ugello?

Avviare l'apparecchio a bassa pressione, dirigere la lancia verso il basso e azionare il grilletto. Utilizzare un ago se necessario, ma senza danneggiare l'ugello.

Cosa fare se il motore non si avvia?

Controllare la presa, il fusibile, la prolunga. Se il dispositivo di protezione da sovraccarico è scattato, lasciare raffreddare per 15 minuti. In caso di gelo, scongelare la pompa.

Perché la pressione è insufficiente?

Pulire l'ugello e il filtro dell'acqua, verificare che il tubo dell'acqua non sia piegato o troppo lungo (max 7 m). Assicurarsi che l'alimentazione idrica sia sufficiente (min 10,5 L/min).

Come effettuare la manutenzione dell'apparecchio?

Prima di qualsiasi manutenzione, scollegare l'apparecchio. Pulire le parti esterne con una spazzola morbida. Controllare regolarmente i raccordi e i filtri. Svuotare la pompa dopo l'uso.

Posso usare una prolunga elettrica?

Sì, ma deve essere omologata per l'esterno, con una sezione di almeno 1,5 mm² per un massimo di 20 m e protetta contro gli spruzzi d'acqua.

Come conservare l'apparecchio dopo l'uso?

Svuotare la pompa facendo girare il motore per alcuni secondi con il grilletto azionato. Riporre l'apparecchio in un luogo asciutto, al riparo dal gelo. Non piegare il tubo dell'alta pressione.

Cosa fare se il detergente non viene aspirato?

Verificare che l'ugello sia in posizione 'Lo' (bassa pressione). Diluire un detergente troppo viscoso con acqua. Pulire il circuito del detergente se ostruito.

Quali precauzioni di sicurezza prendere?

Non dirigere mai il getto verso persone, animali o parti elettriche. Indossare indumenti protettivi e occhiali. Utilizzare un interruttore differenziale da 30 mA.

MANUALE UTENTE GHP 614 Professional BOSCH

Descrizione dei simboli

Allarme generale di pericolo.

Mai dirigere il getto d'acqua su persone, animali, l'apparecchio e neppure su componenti elettrici.

Attenzione: Il getto ad alta pressione può essere pericoloso se viene utilizzato in modo improprio.

Conformemente alle norme in vigore, l'apparecchio non può essere collegato ad una rete

dell'acqua potabile senza disconnettore. Utilizzare un disconnettore secondo IEC 61770 Tipo BA.

L'acqua che passa attraverso il disconnettore non è più acqua potabile.

In caso di autoadescamento utilizzare un kit per adescamento lungo 3 m (F016800335).

Indicazioni di sicurezza per idropulitrici

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato

rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Le targhette di avviso e di segnalazione applicate sull'apparecchio forniscono indicazioni importanti volte

ad assicurare un funzionamento senza pericoli.

Oltre alle indicazioni contenute nelle istruzioni d'uso devono essere rispettate anche le vigenti norme generali di sicurezza ed antinfortunistiche.

Collegamento all'alimentazione elettrica

La tensione riportata sulla targhetta di identificazione dell'apparecchio deve corrispondere alla tensione della rete elettrica di alimentazione. Si consiglia di collegare questo apparecchio soltanto ad una presa di corrente protetta con un interruttore di sicurezza per correnti di guasto con 30 mA. Questo apparecchio della classe di protezione I può essere collegato esclusivamente a fonti di tensione messe a terra conformemente alle norme. Staccare la spina dalla presa elettrica prima di lasciare l'apparecchio incustodito anche per un breve periodo di tempo. L'alimentazione elettrica di tensione deve corrispondere a IEC 60364-1. Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata dal produttore, da un suo centro di assistenza clienti autorizzato oppure da una persona qualificata per quello intervento per evitare pericoli per la sicurezza. Non afferrare mai la spina di rete con mani bagnate.

Non staccare la spina di rete mentre si lavora con l'apparecchio. Non passare con veicoli sul cavo di collegamento alla rete oppure sul cavo di prolunga, non schiacciarli né sottoporli a strappi in quanto potrebbero subire dei danni. Proteggere il cavo da calore troppo forte, da olio e da spigoli taglienti. Non utilizzare l'apparecchio se il cavo di rete oppure parti importanti come tubo flessibile alla pressione, pistola a spruzzo oppure dispositivi di sicurezza sono danneggiati. - Attenzione: Cavi di prolunga non conformi alle norme possono essere pericolosi. In caso di impiego di un cavo di prolunga, la spina ed il giunto devono essere di tipo impermeabile all'acqua. Il cavo di prolunga deve avere un diametro secondo le prescrizioni indicate nelle istruzioni d'uso e deve essere protetto contro gli spruzzi dell'acqua. Il collegamento a spina non deve trovarsi in acqua. Se vengono sostituite spine al cavo di alimentazione di corrente oppure al cavo di prolunga, deve essere mantenuta la protezione contro gli spruzzi d'acqua e la stabilità meccanica.

Attacco dell'acqua

Rispettare le prescrizioni dell'Ente locale addetto all'erogazione dell'acqua. I collegamenti a vite di tutti i tubi flessibili di collegamento devono essere a perfetta tenuta ermetica.

L'apparecchio non deve essere collegato in nessun caso ad un'alimentazione dell'acqua potabile alla valvola di riflusso. L'acqua che è passata attraverso la valvola di riflusso viene ritenuta non più potabile. Il tubo flessibile alla pressione non deve essere danneggiato (pericolo di scoppio). Sostituire immediatamente un tubo flessibile alla pressione danneggiato. Possono essere utilizzati esclusivamente tubi flessibili e raccordi consigliati dal produttore. Tubi flessibili alla pressione, raccordi e giunti sono importanti per la sicurezza dell'apparecchio. Utilizzare esclusivamente tubi flessibili, raccordi e giunti consigliati dal produttore. All'attacco dell'acqua deve essere utilizzata esclusivamente acqua pulita o filtrata.

Impiego

Prima di utilizzare l'apparecchio con gli accessori è necessario controllare il perfetto stato e la sicurezza di funzionamento. L'apparecchio non può essere utilizzato se il suo stato generale non dovesse risultare perfetto. Non dirigere mai il getto d'acqua verso sé stessi oppure altri per pulire indumenti o scarpe. Non devono essere mai aspirati liquidi che contengono solventi, acidi non diluiti, acetone oppure solventi compresi benzina, diluenti per colori e olio combustibile, in quanto questi prodotti nebulizzati sono altamente infiammabili, esplosivi e velenosi.

In caso di impiego dell'apparecchio in zone pericolose (p. es. distributori di benzina), devono essere rispettate le relative norme di sicurezza. È proibito utilizzare l'apparecchio in locali soggetti al pericolo di esplosioni. L'apparecchio deve avere una base stabile e resistente. In caso di impiego in ambienti chiusi prestare attenzione ad una sufficiente aerazione. Assicurarsi che i veicoli siano disinseriti durante la pulizia (motore spento). L'uso dell'idropulitrice richiede l'impiego di entrambe le mani. Non lavorare su una scala. In caso di lavori su balconi oppure altre superfici elevate prestare attenzione a vedere sempre tutti i bordi. Utilizzare esclusivamente detergenti consigliati dal produttore dell'apparecchio ed osservare le istruzioni del produttore in merito all'impiego, allo smaltimento ed alla sicurezza. Tutte le parti conduttrici di corrente nel settore operativo devono essere protette contro gli spruzzi dell'acqua. La levetta di disinnesto della pistola a spruzzo non deve essere bloccata in posizione «ON» durante il funzionamento. - Indossare indumenti di protezione adatti contro spruzzi d'acqua. Non utilizzare l'apparecchio in prossimità di persone a meno che le stesse indossino indumenti protettivi. - Indossare, se necessario, un equipaggiamento di protezione adatto (PPE) contro spruzzi d'acqua, ad es. occhiali di protezione, mascherina

protettiva contro la polvere ecc., per proteggersi da acqua, particelle e/o aerosol che vengono scagliati indietro dagli oggetti.

Durante l'uso di idropulitrici possono formarsi aerosol. L'inalazione di aerosol è dannosa per la salute. L'alta pressione può far rimbalzare indietro gli oggetti. Se necessario, indossare un equipaggiamento personale di protezione adatto, ad es. occhiali di protezione. Per evitare danni causati dal getto ad alta pressione, pulire pneumatici per veicoli/valvole esclusivamente mantenendo una distanza minima di 30 cm. Primo indizio per il danneggiamento è uno scolorimento del pneumatico. Pneumatici per veicoli/valvole danneggiati comportano seri pericoli per la vita. È proibito spruzzare materiali contenenti amianto ed altri materiali che contengono sostanze nocive per la salute. Utilizzare i detergenti consigliati senza diluirli. I prodotti sono sicuri nella misura in cui non contengono acidi, soluzioni saline oppure sostanze nocive per l'ambiente. Consigliamo di conservare i detergenti in luoghi non accessibili ai bambini. In caso che il detergente entri in contatto con gli occhi, sciacquare accuratamente con acqua; in caso di ingestione consultare immediatamente un medico. Non utilizzare mai l'idropulitrice senza il filtro, con filtro sporco oppure con filtro danneggiato. In caso di impiego dell'idropulitrice senza filtro

oppure con filtro sporco o danneggiato decadrà la garanzia.

Le parti metalliche si possono riscaldare notevolmente dopo un lungo impiego. Se necessario, mettere guanti di protezione. Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con l'idropulitrice.

Impiego

La persona che usa l'apparecchio può utilizzarlo esclusivamente in modo conforme alle norme d'uso. Tenere sempre presente le specifiche condizioni locali. Durante il lavoro stare sempre attenti alle altre persone ed in modo particolare ai bambini. L'apparecchio può essere utilizzato esclusivamente da persone precedentemente istruite nell'uso e nel trattamento oppure da persone che possono dimostrare di essere in grado di operare con l'apparecchio stesso. L'apparecchio non può essere utilizzato da bambini o ragazzi. Non permettere in nessun caso l'uso dell'apparecchio per il giardinaggio a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano familiarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.

I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio per il giardinaggio. Non lasciare mai l'apparecchio incustodito quando è acceso. Il getto d'acqua che fuoriesce dall'ugello ad alta pressione genera una forza repulsiva. Per questa ragione tenere saldamente la pistola a spruzzo e la lancia.

Trasporto

Prima del trasporto spegnere l'apparecchio ed assicurarlo.

Manutenzione

• Spegnere l'apparecchio prima di interventi di pulizia e manutenzione e prima del cambio di accessori. Staccare la spina se l'apparecchio viene fatto funzionare con tensione di rete. Riparazioni possono essere effettuate esclusivamente da Officine Servizio Clienti Bosch autorizzate.

Accessori e parti di ricambio

• Possono essere utilizzati soltanto accessori e parti di ricambio espressamente

mente approvati dal produttore. Accessori originali e parti di ricambio originali garantiscono un funzionamento senza disturbi dell'apparecchio.

Simboli

I simboli sotto indicati sono necessari alla lettura ed alla comprensione delle istruzioni d'uso. È importante conoscere bene i simboli ed il loro significato. Un'interpretazione corretta dei simboli contribuisce a utilizzare meglio ed in modo più sicuro l'elettroutensile.

Simbolo Significato

Direzione di movimento

Peso

Acceso

Spento

Lo Bassa pressione

Hi Alta pressione

Accessori

Uso conforme alle norme

L'apparecchio è idoneo per pulire superfici ed oggetti in ambienti esterni, per apparecchi, veicoli e barche nella misura in cui vengono impiegati i relativi accessori come p. es. detergente espressamente ammesso dalla Bosch.

L'uso conforme alle norme si riferisce a una temperatura ambiente tra 0 °C e 40 °C.

Dati tecnici

Idropulitrice GHP 5-14 GHP 6-14
Codice prodotto	3 600 J10 1.. 3 600 J10 2..
Potenza assorbita nominale	kw 2,4 2,6
Temperatura alimentazione max.	°C 50 50
Portata acqua alimentazione min.	I/min 8,3 10,5
Pressione nominale	MPa 14 14
Massima pressione operativa	MPa 15 15
Portata	I/min 8,3 10,5
Massima pressione d'entrata	MPa 1 1
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variate.
Le operazioni di accensione producono temporani e abbassamenti di tensione. In caso di retti di alimentazioni che non siano in condizioni ottimali più capitare che altri apparetti possono subire dei disturbi. In caso di impedenze di rete minori di 0,32 Ohm non si aspetto nessuna disfunzione.

Idropultrice GHP 5-14 GHP 6-14
Forza repulsiva della lancia alla pressione massima	N 22,98 32,24
Isolamento del motore	Classe F Classe F
Tipodi protezione del motore	IPX5 IPX5
Serbatoio per detergente	I ●
Funzione di arresto automatico	●	●
Impedenza della rete	Ω 0,32	0,32
Peso in funzione della EPTA-Procedure 01:2014	kg 23,4 25,6
Classe di sicurezza	±/I /I	±
Numero di seri	Vedi numero di seri (targhetto del tipo) sull'idropultrice

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare.

Le operazioni di accensione producono temporanei abbassamenti di tensione. In caso di reti di alimentazione che non siano in condizioni ottimali può capitare che altri apparecchi possano subire dei disturbi. In caso di impedenze di rete minori di 0,32 Ohm non ci si aspetta nessuna disfunzione.

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN 60335-2-79.	3600 ...J 10 1.. J10 2..
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a:
Livello di pressione acustica	dB(A)	84,5	82,5
Livello di potenza sonora	dB(A)	92	90
Incertezza della misura K	dB	=3	=3
Usare la protezione acustica!
Valori complessivi di oscillazione \( a_h \) (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformmente alla norm EN 60335-2-79:
Valore di emissione oscillazione \( a_h \)	\( m/s^2 \)	=4,91	=4,91
Incertezza della misura K	\( m/s^2 \)	=1,5	=1,5

Montaggio ed uso

Scopo dell'operazione Figura Pagina

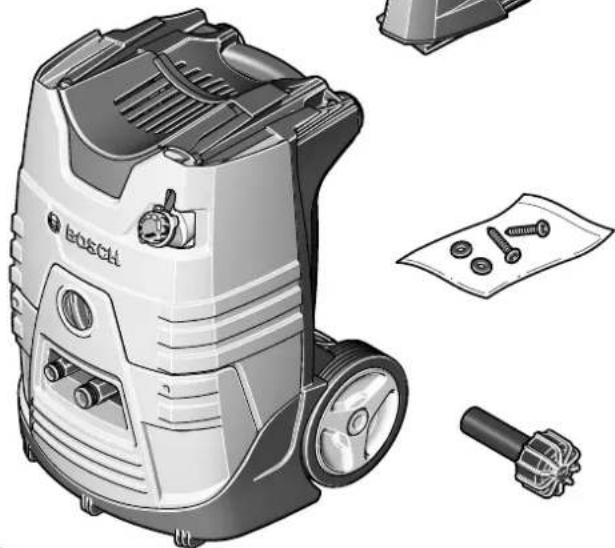

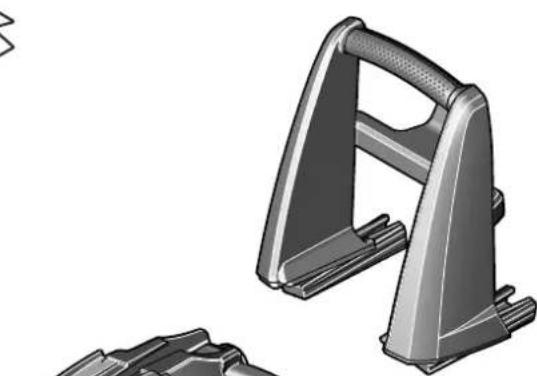

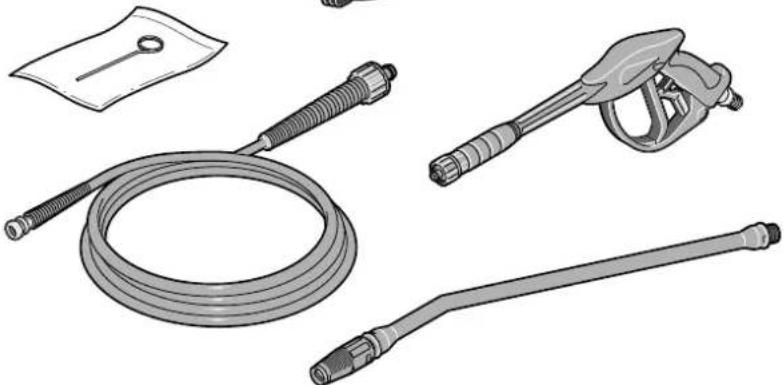

Volume di fornitura	1	245

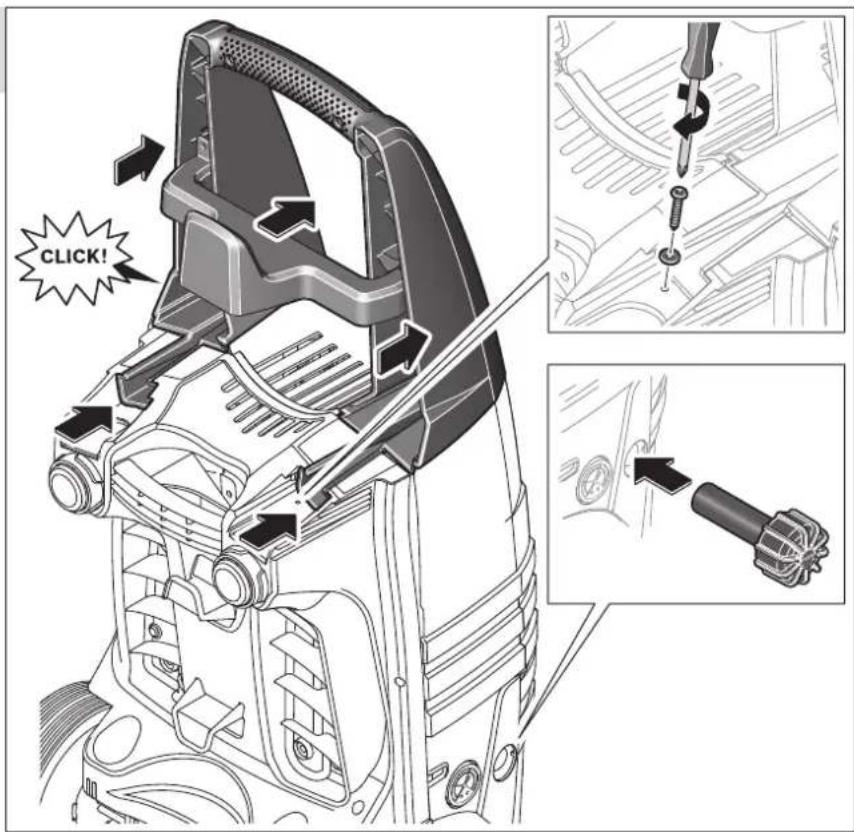

Montaggio dell'impugnatura	2	246

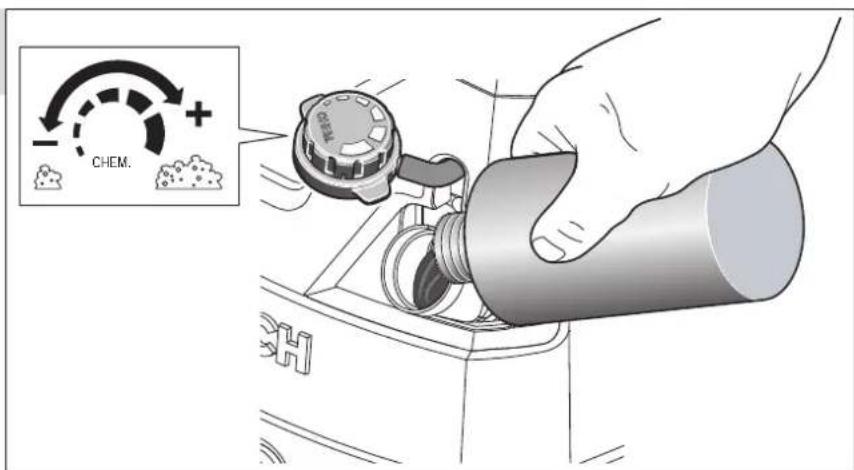

Riempimento del serbatoio del deter- gente	3	246

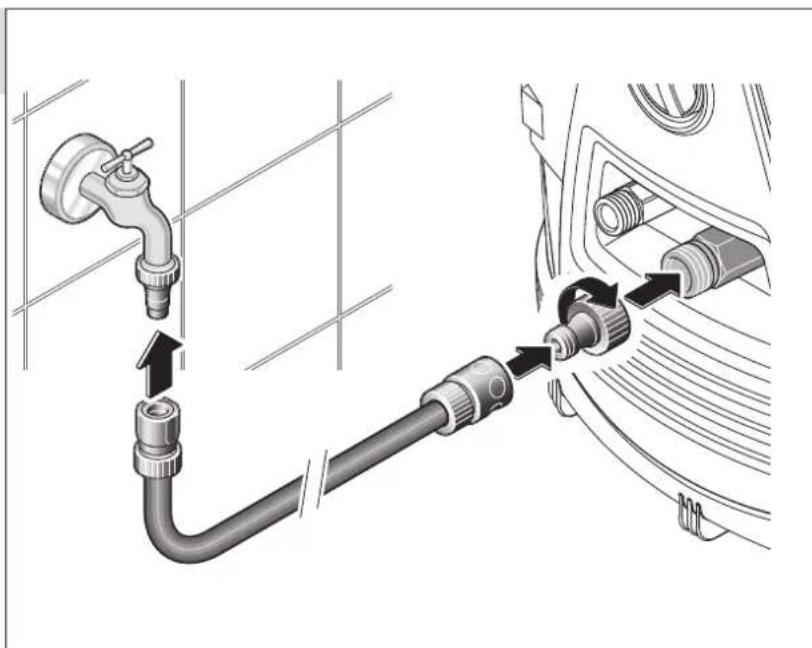

Attacco dell'acqua	4	247

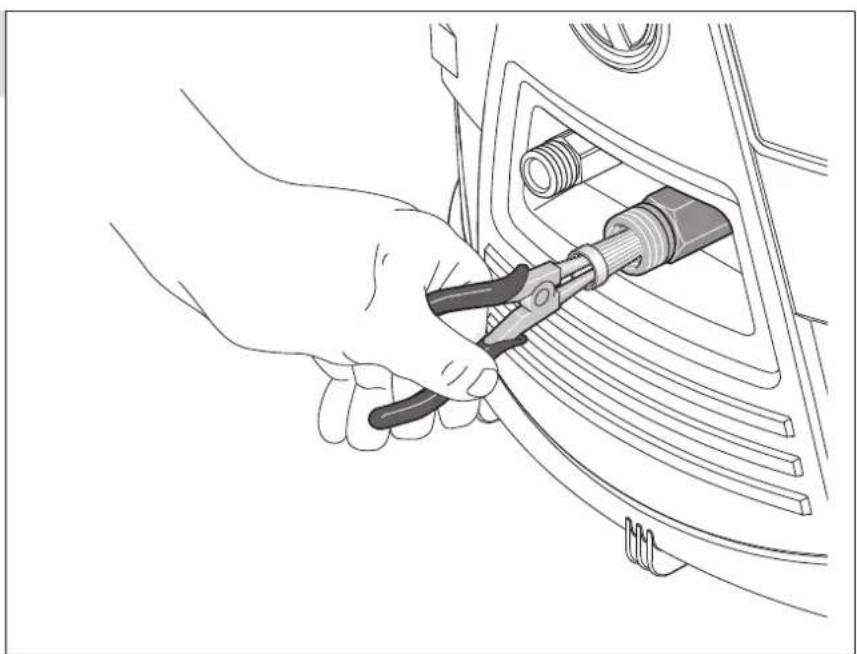

Pulizia del filtrò	5	247

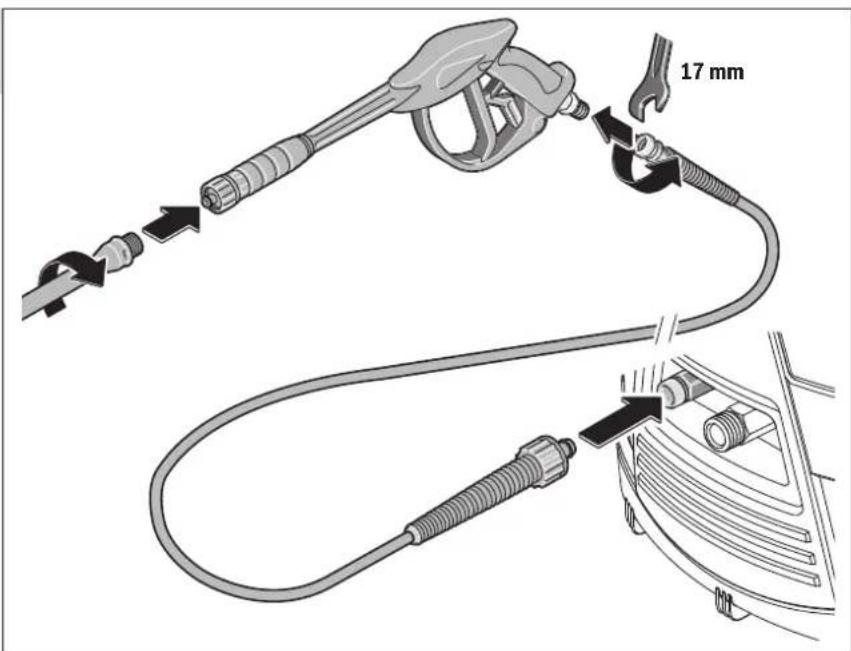

Collegamento del tubo flessibile alta pressione/pistola a spruzzo	6	248

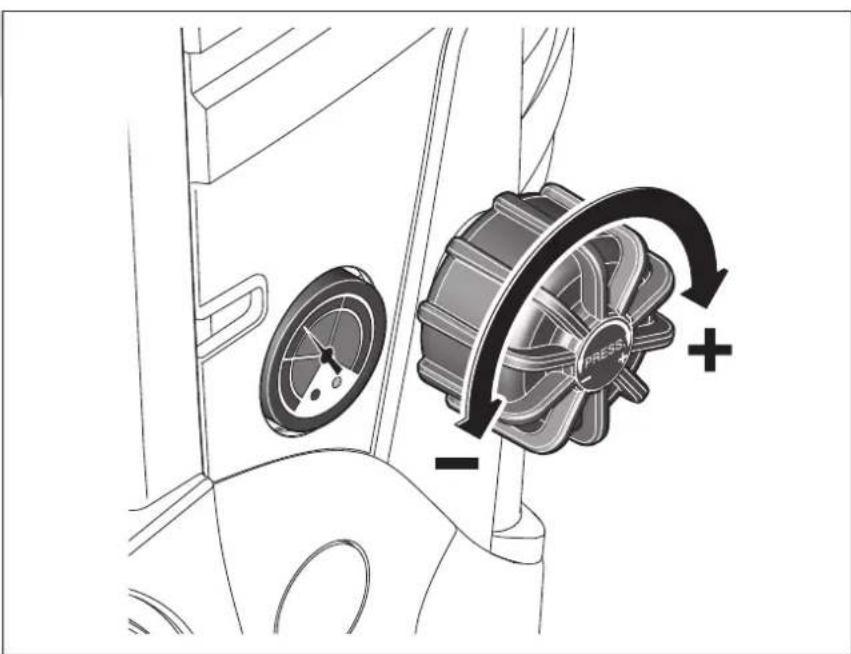

Regolazione della pressione	7	248

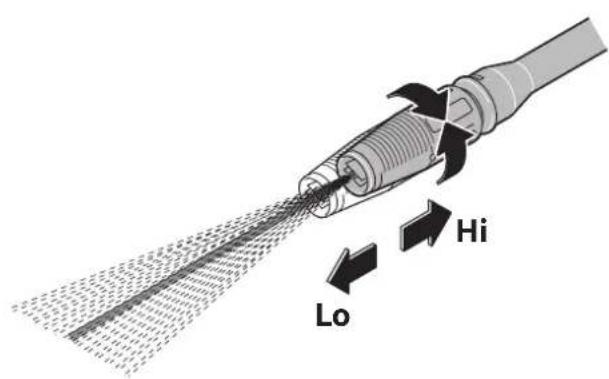

Regolazione del getto dell'acqua	8	249

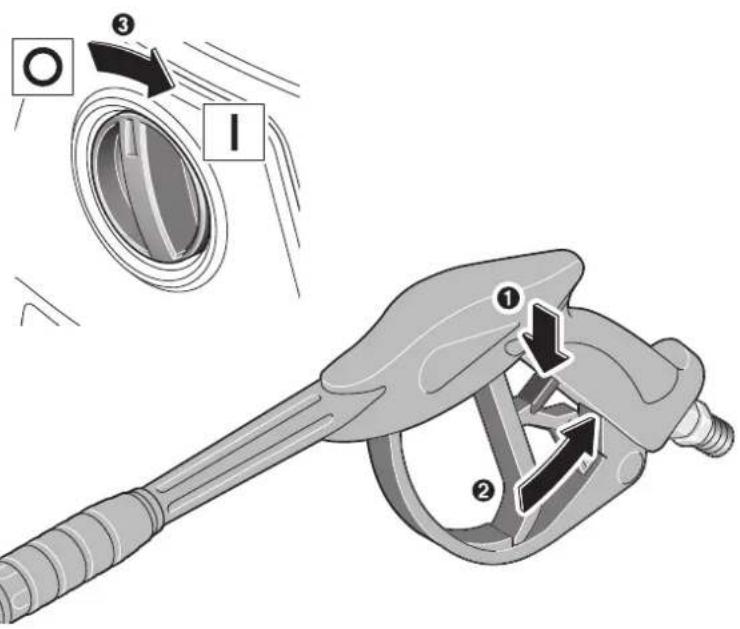

Accensione/spegnimento	9	249
Pulire la lancia	10	250

Messa in funzione

Per la Vostra sicurezza

Attenzione! Spegnere l'apparecchio per il giardinaggio ed estrarre la spina dalla presa di corrente prima di passare ad eseguire lavori di manutenzione o di pulizia. Lo stesso vale quan

do il cavo di alimentazione dovesse essere danneggiato, tagliato oppure anche aggrovigliato.

Per sicurezza, il Vostro apparecchio per il giardinaggio è dotato di un isolamento di protezione e non richiede alcuna messa a terra. La tensione d'esercizio è 230 V AC, 50 Hz (per paesi non appartenenti alla CE anche 220 V o 240 V).

Per una maggiore sicurezza utilizzare un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto massima di 30 mA. Questo interruttore di sicurezza per correnti di guasto dovrebbe essere controllato prima di ogni impiego.

Il cavo di rete ed il cavo di prolunga devono essere controllati regolarmente in merito ad eventuali danneggiamenti e possono essere impiegati esclusivamente in perfette condizioni.

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata da Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch, per evitare pericoli per la sicurezza.

Utilizzare esclusivamente cavi di prolunga omologati.

ATTENZIONE: Cavi di prolunga non conformi alle norme possono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all'acqua e devono essere omologati per l'uso in ambienti esterni.

Utilizzare esclusivamente cavi di prolunga, linee di prolunga o tamburi per cavi che corrispondano alle norme EN 61242 / IEC 61242 o IEC 60884-2-7.

Se durante il funzionamento dell'apparecchio si desidera utilizzare un cavo di prolunga, sono necessarie le seguenti sezioni trasversali: - Sezione trasversale 1,5 mm² per cavo di prolunga fino ad una lunghezza massima di 20 m.

I collegamenti dei cavi (spine di rete e prese) devono essere asciutti e non devono poggiare per terra.

Si consiglia di impiegare allo scopo un tamburo per cavi la cui presa si trovi almeno 60 mm sopra al terreno.

Avvertenza: Se si utilizza un cavo di prolunga, è necessario che esso – come indicato nelle norme di sicurezza – sia dotato di un conduttore di protezione che, attraverso la spina, sia collegato al conduttore di protezione del Vostro impianto elettrico.

Osservare le istruzioni per l'uso del produttore del cavo di prolunga o del tamburo per cavi, nonché le norme nazionali relative al loro impiego.

In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.

Indicazione per prodotti che non vengono venduti in GB:

ATTENZIONE: Per la Vostra sicurezza è necessario che la spina applicata all'apparecchio per il giardinaggio sia collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi d'acqua, deve essere di gomma oppure essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Aspirazione dell'acqua da serbatoi aperti

- Avvitare il tubo flessibile di aspirazione con filtro (kit speciale tubo flessibile di aspirazione Art. Nr. F 016 800 335) sull'attacco dell'acqua. - Accendere l'apparecchio nella regolazione a bassa pressione. - Al termine, lasciare funzionare l'apparecchio per ca. 10 secondi e quindi spegnerlo. Ripetere più volte questa procedura fino a quando l'acqua fluisce in modo uniforme e senza bolle.

Tenere presente che il presente apparecchio non può essere messo in funzione senza acqua.

Funzione di arresto automatico

L'apparecchio disinserisce il motore non appena viene rilasciato il grilletto sull'impugnatura della pistola.

Indicazioni operative

Informazioni generali

Assicurarsi che l'idropulitrice appoggi su una base piana.

Non andare con il tubo flessibile ad alta pressione troppo lontano in avanti e non tirare l'idropulitrice afferrando il tubo flessibile. Questo può causare un appoggio non più sicuro dell'idropulitrice con conseguente caduta.

Non piegare il tubo flessibile ad alta pressione e non passarvi sopra con un veicolo. Proteggere il tubo flessibile ad alta pressione da spigoli taglienti oppure angoli.

Non utilizzare la lancia con getto a rotazione per lavare la macchina.

Non effettuare sulla valvola di sicurezza modifiche o regolazioni non autorizzate.

Indicazioni operative per lavorare con detergenti

Utilizzare esclusivamente detergenti che sono espressamente adatti per idropulitrici.

In considerazione del rispetto dell'ambiente si consiglia di utilizzare il detergente in modo parsimonioso. Per la diluizione osservare le istruzioni indicate sul contenitore.

Grazie ad un'offerta selezionata di detergenti e conservanti Bosch garantisce il funzionamento senza anomalie dell'apparecchio.

Metodi di pulizia consigliati

Operazione 1: Staccare lo sporco

Spruzzare con parsimonia il detergente e lasciarlo agire per un breve lasso di tempo.

Operazione 2: Rimuovere lo sporco

Rimuovere lo sporco staccato con l'alta pressione.

Nota bene: per la pulizia di superfici verticali iniziare con il detergente dal basso e proseguire poi verso l'alto. Durante il risciacquo lavorare dall'alto verso il basso.

Uso

Avviamento

Collegare il tubo flessibile dell'acqua (non fornito in dotazione) all'attacco dell'acqua e all'apparecchio.

Accertarsi che l'interruttore di rete si trovi in posizione «O» e collegare l'apparecchio alla presa di alimentazione.

Aprire il rubinetto dell'acqua.

Premere il pulsante di sicurezza per sbloccare il grilletto. Premere completamente il grilletto fino a quando l'acqua fuoriesce uniformemente e non vi è più aria nell'apparecchio e nel tubo flessibile alla pressione. Rilasciare il grilletto.

Puntare la pistola a spruzzo verso il basso. Premere il pulsante di sicurezza per sbloccare il grilletto. Premere completamente il grilletto.

Azionare l'interruttore di avvio/arresto.

Individuazione dei guasti e rimedi

Problema Possibili cause Rimedi

Il motore non funziona La spina non è collegata Collegare la spina
	Presa difettosa Utilizzare un'altra presa
	Il fusabile è scattato Sostiturile il fusabile
	Cavo di prolunga danneggiato Provarere essere cavo di prolunga
	La protezione del motore è scattata	Lasciare raffreddare il motore per 15 min
	Congelato Lasciare disgelare pompa, tubo flessibile dell'accua o accessori
Il motore resta fermo Il fusabile è scattato Sostiturile il fusabile
			La tensione di rete non è corretta Controllare la tensione di rete che deve corrispondere all'indicazione riportata sulla targhetta di identificazione
			La protezione del motore è scattata	Lasciare raffreddare il motore per 15 min
Il fusabile scatta Fusabile troppo debole Collegare ad un circuito elettrico protetto
				adatto alla potenza dell'idropulitrice
Il motore è in funzione tuttavia la pressione è assente	La lancia è parzialmente ostruita Pulire la lancia
Rumore del motore presente tuttavia nesuna funzione	Tensione di rete insufficiente	Controllare se la tensione della rete elettrica corrisponde ai dati riportati sulla targhetta di identificazione
	Tensione troppo bassa a causa dell'impiè- Controllare se il cavo di prolunga è adatto go di un cavo di prolunga
	L'appareccchio non è stato utilizzato per lungo tempo	Rivolgersi ad un Servizio Assistenza Clienti Bosch autorizzato
	Problemi con la funzione di arresto automatico	Rivolgersi ad un Servizio Assistenza Clienti Bosch autorizzato
Pressione pulsante	Aria nel tubo flessibile dell'accua oppure nella pompa	Far funzionare l'idropulitrice con pistola a spruzzo aperta, rubinetto dell'accua aperto e con uglio regolato su balla pressione fine a quando viene raggiunta una pressione operativa uniforme
	Alimentazione dell'accua non corretta	Controllare se l'attacco dell'accua corrisponde alle indicazioni riportate nei dati tecnici. I tubi più piccoli dell'accua che possono essere utilizzati sono da 1/2" op-pure Ø 13 mm
	Filtro dell'accua intasato	Pulire il filtrlo dell'accua
	Tubo flessibile dell'accua schiacciato op-pure piegato	Posare il tubo flessibile dell'accua in linea retta
	Tubo flessibile alta pressione troppo lun-go	Togliere la prolonga del tubo flessibile alta pressione, max. lunghezza del tubo dell'accua 7 m
Pressione uniforme ma insufficiente Nota: Un determinato accessorio causa una Bassa pressione	Lancia usurata	Sostiturile la lancia
	Valvola avvio/arresto usurata	Azionare velocemente il grilletto 5 volte consecutivamente
Il motore è in funzione tuttavia pressione limitata oppure pressione operativa as-sente	Acqua non collegata	Collegare l'accua
	Filtro intasato	Pulire il filtrro
	Lancia ostruita	Pulire la lancia
L'idropulitrice si avvia da sola	Pompa oppure pistola a spruzzo non a te-nuta ermetica	Rivolgersi ad un Servizio Assistenza Clienti Bosch autorizzato

Problema Possibili cause Rimedi

L'apparecchio non è a tenuta ermetica	La pompa non è a tenuta ermetica	Lievi perdite di acqua sono amissibili, in caso di perdite maggiori contattare il Servizio di Assistenza Clienti
Il detergente non viene aspirato Ugello regolabile in posizione alta presizione	Regolare l'ugello su «Lo»
	Detergente troppo viscoso Diluire con acqua
	Il tubo flessibile alla pressione è stato prolongato	Collegare il tubo flessibile originale
	Resti oppure strozzature nel circuito del detergente	Sciacquare con acqua pulita ed eliminare le strozzature Se il problema continua ad essere presente rivolgersi ad un Centro di Assistenza Bosch per istruzioni.

Manutenzione ed assistenza

Manutenzione

Prima di qualunque intervento all'apparecchio estrarre la spina di rete e staccare il collegamento dell'acqua.

Nota bene: per garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente l'utensile in merito a difetti evidenti, come fissaggio lasco e componenti usurati oppure danneggiati.

Controllare che le coperture ed i dispositivi di protezione non siano danneggiati e che siano applicati in modo corretto. Prima dell'impiego effettuare eventuali lavori di manutenzione o di riparazione necessari.

Trasporto

Per muovere l'idropulitrice, afferrarla all'impugnatura superiore e spostandola sulle ruote portarla nel luogo desiderato. Per trasportare l'idropulitrice su scale o ostacoli, afferrarla all'impugnatura superiore e sollevarla.

Dopo l'impiego/conservazione

Pulire la carcassa esterna dell'idropulitrice utilizzando una spazzola morbida ed uno straccio. Non è permesso utilizzare acqua, solventi e lucidanti. Eliminare ogni tipo di sporcizia e pulire in modo particolare le feritoie di ventilazione del motore.

Magazzinaggio alla fine della stagione: Svuotare completamente l'acqua dalla pompa mettendo in funzione per alcuni secondi il motore e azionando il grilletto.

Non appoggiare mai altri oggetti sopra all'apparecchio.

Assicurarsi che durante il magazzinaggio i cavi non siano incastrati. Non piegare il tubo flessibile ad alta pressione.

Assistenza clienti e consulenza impieghi

www.bosch-do-it.com

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possibile ordinare direttamente online i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Protezione dell'ambiente

Sostanze chimiche dannose per l'ambiente non devono penetrare nel terreno, nella falda acquifera, in stagni, fiumi ecc.

Utilizzando detergenti osservare scrupolosamente le indicazioni riportate sulla confezione ed attenersi alla concentrazione prescritta.

In caso di pulizia di veicoli a motore rispettare le norme vigenti locali: è necessario assolutamente evitare che l'olio lavato via possa penetrare nella falda acquifera.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente idropulitrice, accessori ed imballaggi dismessi.

Non gettare l'idropulitrice tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche ed all'attuazione del recepimento nel diritto nazionale, le apparecchiature elettriche ed elettroniche diventate inservibili devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Con riserva di modifiche tecniche.

54|Nederlandds

Nederlands

Metodo di pulizia consigliato

6170 Tipo BA 61

4 L 3 Jg b (F016800335) .slaaijio

o.iigw 1j jaiI gws Sg9 JwS

4 uuaguluyu 1 J 10 1010101010101010101010101010101010101010101010101010101010101010101010101010101010

gai jgws jy cjc 1s k g yc bcl wl nk 1s lalw g gaa g .gaw

591 0d w jds 1s qws y 1y 1 p0 o u J k d o kss .diS go aJl jba b jjls

1

25,6 kg

2

3

4

5

6

7

8

9

2000/14/CE: livello di potenza sonora misurato 92 dB(A), incertezza K = 3 dB, livello di potenza sonora garantito 95 dB(A); procedimento di valutazione della conformità secondo l'Allegato V. Categoria prodotto: 27

GHP 6-14

2000/14/CE: livello di potenza sonora misurato 90 dB(A), incertezza K = 3 dB, livello di potenza sonora garantito 93 dB(A); procedimento di valutazione della conformità secondo l'Allegato V. Categoria prodotto: 27 Documentazione Tecnica presso:

GHP 5-14
