Termék típusa	Nagynyomású mosó
Márka	Bosch
Modell	GHP 514 Professional
Kategória	Nagynyomású mosó
Névleges felvett teljesítmény	2,4 kW
Névleges nyomás	14 MPa
Maximális üzemi nyomás	15 MPa
Áramlási sebesség	8,3 l/perc
Maximális vízhőmérséklet	50 °C
Súly (EPTA-eljárás 01:2014 szerint)	23,4 kg
Elektromos tápegység	230 V ~ 50 Hz
Védelmi osztály	I (kettős szigetelés)
Motor védelmi fokozata	IPX5
Nagynyomású tömlő hossza	Nincs megadva (szabványos tömlő)
Tisztítószer-tartály	Beépített
Autostop funkció	Igen
Hangnyomásszint (LpA)	84,5 dB(A)
Hangteljesítményszint (LWA)	92 dB(A)
Rezgés (teljes érték)	4,91 m/s²
Karbantartás és tisztítás	Rendszeresen tisztítsa a vízszűrőt; használat után légtelenítse a szivattyút
Biztonság	Ajánlott hibaáram-védőkapcsoló (<30 mA); ne irányítsa a sugárzást emberekre
Pótalkatrészek és javíthatóság	Kizárólag eredeti Bosch alkatrészeket használjon; hivatalos szerviz
Használati környezeti hőmérséklet	0 °C – 40 °C
Tisztítószer-kompatibilitás	Ajánlott Bosch tisztítószerek

Gyakran ismételt kérdések - GHP 514 Professional BOSCH

Hogyan indítsuk el a nagynyomású mosót?

Csatlakoztassa a víztömlőt, nyissa ki a csapot, dugja be a készüléket, oldja ki a ravaszt, nyomja meg a ravaszt, amíg egyenletes vízfolyást nem kap, majd nyomja meg a Be/Ki kapcsolót.

Mit tegyek, ha a motor nem indul?

Ellenőrizze, hogy a dugasz be van-e dugva, az aljzat működik-e, a biztosíték nem égett-e ki, és a hosszabbító kábel nem sérült-e. Ha a túlterhelés elleni védőberendezés kioldott, hagyja 15 percig hűlni.

Miért alacsony a sugárzás nyomása?

A fúvóka eldugulhatott: tisztítsa meg. Ellenőrizze a vízszűrőt is, és győződjön meg arról, hogy a víztömlő nincs meghajlítva vagy túl hosszú (max 7 m).

Hogyan használjak tisztítószert?

Használjon nagynyomású mosókhoz való tisztítószert (ajánlott Bosch). Állítsa a fúvókát alacsony nyomásra (Lo). Töltse meg a tartályt, és kövesse a hígítási utasításokat.

Használhatom ezt a mosót az autóm tisztítására?

Igen, de kerülje a forgó sugárfúvókát, és tartsa legalább 30 cm távolságot a gumiabroncsoktól és szelepektől a károk elkerülése érdekében.

Hogyan karbantartsam a készüléket használat után?

Húzza ki a készüléket, tisztítsa meg a felületeket puha kefével, ürítse ki a szivattyút úgy, hogy hagyja a motort néhány másodpercig járni a ravasz megnyomásával, és tárolja a tömlőt hajlítás nélkül.

Mit jelent az Autostop funkció?

Az Autostop automatikusan leállítja a motort, amikor a ravaszt elengedik, energiát takarítva meg és csökkentve a kopást.

Mekkora a szükséges tápfeszültség?

A készülék 230 V ~ 50 Hz-en működik. Az optimális biztonság érdekében használjon legfeljebb 30 mA-es hibaáram-védőkapcsolót.

Szívhatok vizet egy tartályból?

Igen, egy szívótömlővel (ref. F 016 800 335). Csavarja rá a csatlakozóra, állítsa a készüléket alacsony nyomású üzemmódba, és szakaszos ravaszmeghúzással légtelenítse.

Hol találok pótalkatrészeket vagy vevőszolgálatot?

Vegye fel a kapcsolatot a Bosch szervizzel: Franciaországban a 0811 360122-es számon, vagy látogasson el a www.bosch-do-it.com weboldalra. Mindig eredeti alkatrészeket használjon.

HASZNÁLATI ÚTMUTATÓ GHP 514 Professional BOSCH

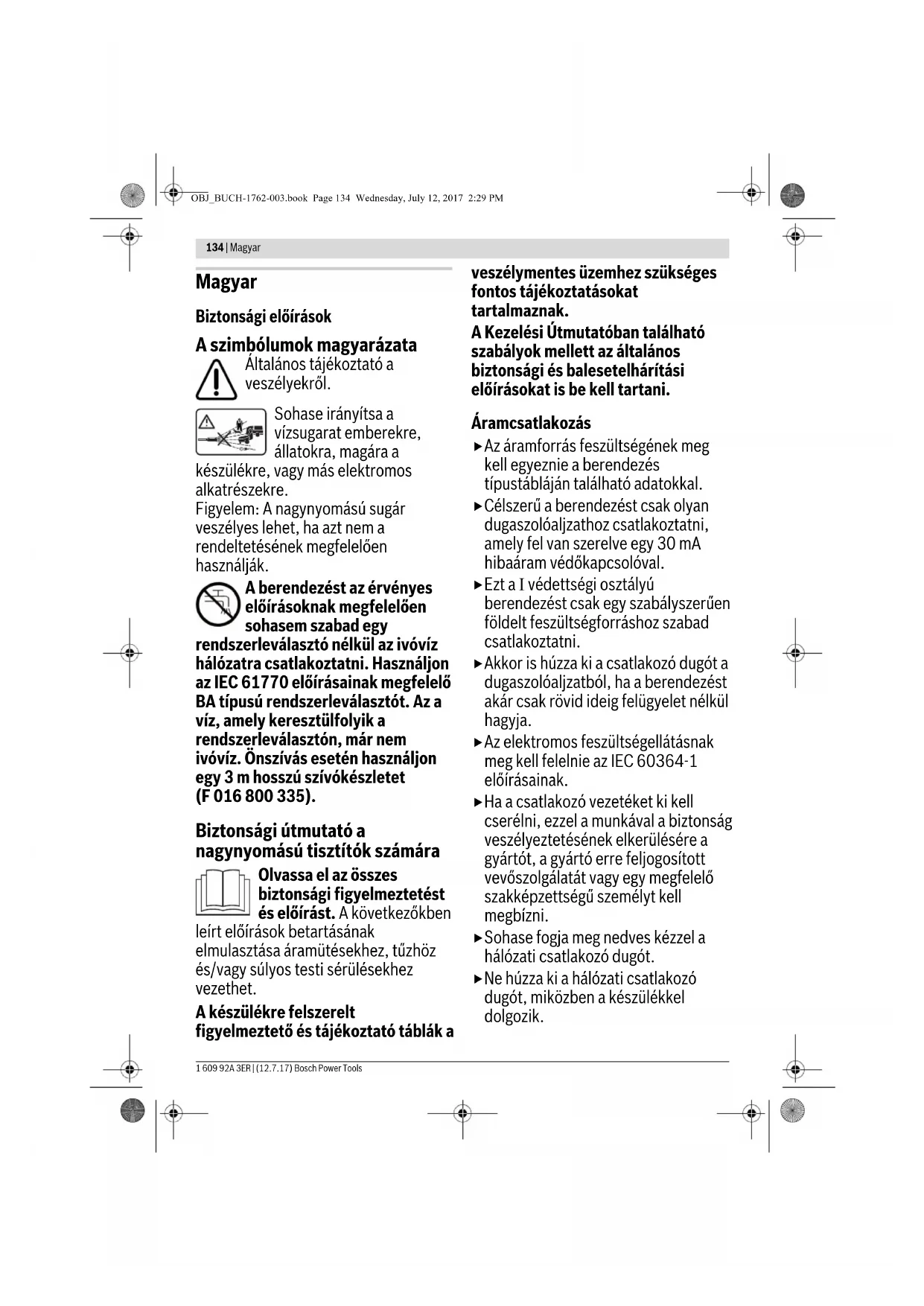

hu Eredeti használati utasítás

Biztonsági előírások

A szimbólumok magyarázata

Általános tájékoztató a veszélyekröl.

Sohase irányítsa a vízsugarat emberekre, állatokra, magára a

készülékre, vagy más elektromos alkatrészekre.

Figyelem: A nagynyomású sugár veszélyes lehet, ha azt nem a rendeltetésének megfelelően használják.

A berendezést az érvényes előírásoknak megfelelően sohasem szabad egy

rendszerleválasztó nélkül az ivóvíz hálózatra csatlakoztatni. Használjon az IEC 61770 előírásainak megfelelő BA típusú rendszerleválasztót. Az a víz, amely keresztülfolyik a rendszerleválasztón, már nem ivóvíz. Önszívás esetén használjon egy 3 m hosszú szívókészletet (F 016 800 335).

Biztonsági útmutató a nagynyomású tisztítók számára

Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben

leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

A készülékre felszerelt figyelmeztető és tájékoztató táblák a

veszélymentes üzemhez szükséges fontos tájékoztatásokat tartalmaznak.

A Kezelési Útmutatóban található szabályok mellett az általános biztonsági és balesetelhárítási előírásokat is be kell tartani.

Áramcsatlakozás

▶ Az áramforrás feszültségének meg kell egyeznie a berendezés típustábláján található adatokkal.
▶ Célszerű a berendezést csak olyan dugaszolóaljzathoz csatlakoztatni, amely fel van szerelve egy 30 mA hibaáram védőkapcsolóval.
▶ Ezt a I védettségi osztályú berendezést csak egy szabályszerűen földelt feszültségforráshoz szabad csatlakoztatni.
▶ Akkor is húzza ki a csatlakozó dugót a dugaszolóaljzatból, ha a berendezést akár csak rövid ideig felügyelet nélkül hagyja.
▶ Az elektromos feszültségellátásnak meg kell felelnie az IEC 60364-1 előírásainak.
▶ Ha a csatlakozó vezetéket ki kell cserélni, ezzel a munkával a biztonság veszélyeztetésének elkerülésére a gyártót, a gyártó erre feljogosított vevőszolgálatát vagy egy megfelelő szakképzettségű személyt kell megbízni.
▶ Sohase fogja meg nedves kézzel a hálózati csatlakozó dugót.
▶ Ne húzza ki a hálózati csatlakozó dugót, miközben a készülékkel dolgozik.

Magyar | 135

▶ Ne menjen keresztül járművel a hálózati csatlakozó vezetéken vagy a hosszabbító kábelen, ne préselje össze és ne húzza meg erősen azt, mert megrongálódhat. A kábelt óvja meg az éles peremektől, magas hőmérséklettől és olajtól.
▶ Ne használja a készüléket, ha a hálózati tápvezeték vagy fontos alkatrészek, mint a magas nyomású tömlő, a szórópisztoly vagy a biztonsági berendezések megrongálódtak.
▶Figyelem: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek.
Egy hosszabbító alkalmazása esetén csak vízhatlan kivitelű csatlakozó dugót és csatlakozást szabad használni. A hosszabbító vezeték keresztmetszetének meg kell felelnie az Üzemeltetési útmutató előírásainak és fröccsenő víz ellen védett kivitelben kell készülnie. A dugós csatlakozó nem feküdhet vízben.
▶ A feszültség ellátó vagy hosszabbító kábel csatlakozó dugójának kicserélésekor a fröccsenő víz elleni védelemnek és a mechanikai stabilitásnak meg kell maradnia.

Vízcsatlakozás

• Ügyeljen a vízszolgáltató vállalat előírásainak betartására.
  ▶ Ügyeljen arra, hogy valamennyi csatlakozó tömlő csavarkötése tömör legyen.
  ▶A berendezést sohasem szabad visszáram szelep nélkül

csatlakoztatni az ivóvízellátáshoz. A visszáram szelepen keresztülfolyt víz már nem tekinthető ivóvíznek.

▶ A nagynyomású tömlőnek nem szabad megrongálódott állapotban lennie (szétrobbanási veszély). Egy megrongálódott nagynyomású tömlőt azonnal ki kell cserélni. Csak a gyártó által javasolt tömlőket és összeköttetéseket szabad használni.
▶ A magas nyomású tömlők, szerelvények és csatlakozók a készülék biztonsága szempontjából igen fontos alkatrészek. Csak a gyártó által javasolt tömlőket, szerelvényeket és csatlakozásokat használja.
▶ A vízcsatlakozásnál csak tiszta vagy szürt vizet szabad használni.

Alkalmazás

▶ A használat előtt ellenőrizze a berendezés és valamennyi tartozék előírásszerű állapotát és üzembiztonságát. Ha a bernedezés vagy valamelyik tartozék nincs kifogástalan állapotban, nem szabad használni.
▶ Ne irányítsa a vízsugarat saját magára, vagy más személyekre, hogy így tisztítsa meg a ruháját vagy cipőjét.
▶ Sohase szívjon fel oldószert tartalmazó folyadékokat vagy hígítatlan savakat, acetont és oldószereket, beleértve a benzint, festékhígítót és fűtőolajat, mivel ezeknek az anyagoknak a ködpermete igen gyúlékony, robbanékony és mérgező.

136 | Magyar

▶ A berendezés veszélyes területeken (például töltő állomások) való használata esetén tartsa be a megfelelő biztonsági előírásokat. A berendezést robbanásveszélyes helyiségekben üzemeltetni tilos.
▶A berendezést stabil alapra kell helyezni.
▶Zárt helyiségben történő alkalmazás esetén ügyeljen a kielégítő szellőzésre. Gondoskodjon arról, hogy a gépjárművek a tisztítás során ki legyenek kapcsolva (motor KI).
▶A magas nyomású tisztítóberendezés kezeléséhez mindkét kézre szükség van. Létrán állva ne dolgozzon. Ha erkélyeken, vagy más, magasan elhelyezett felületeken végzett munka esetén ügyeljen arra, hogy mindig lássa valamennyi peremet.
Csak a berendezést gyártó cég által javasolt tisztítószereket használjon, és vegye figyelembe a gyártónak a használatra és a hulladékkezelésre vonatkozó, valamint egyéb tájékoztatóját.
▶ A munkaterületen minden áram alatt álló résznek fröccsenő víz ellen védett kivitelben kell készülnie.
▶A szórópisztoly ravaszát üzem közben nem szabad a „ON” (BE) helyzetben rögzíteni.
▶Viseljen a fröccsenő víz elleni védelemre alkalmas védőruhát. Ne használja a berendezést, ha annak hatótávolságán belül más személyek védőruha nélkül tartózkodnak.
- Szükség esetén viseljen megfelelő személyi védőfelszerelést a fröccsenő víz elleni védelemre,

például védőszemüveget, porvédő maszkot, hogy védje magát a víz, részecskék és aeroszolok ellen, amelyeket a tárgyak visszaverhetnek.

▶ A magasnyomású tisztítók használata során aeroszolok keletkezhetnek. Az aeroszolok belélegzése egészségkárosító hatású.
▶A magas nyomás következtében tárgyak visszapattanhatnak. Szükség esetén viseljen megfelelő személyi védőfelszerelést, például védőszemüveget.
▶A nagynyomású vízsugár által kiváltott megrongálódások megelőzésére a gépjárművek gumiabroncsait és szelepeit csak legalább 30 cm távolságból szabad tisztítani. A megrongálódás első jele a gumiabroncsok elszíneződése. A megrongálódott gumiabroncsok/szelepek életveszélyesek.
▶ Az azbesztet és egyéb, az egészségre káros hatású anyagokat tartalmazó tárgyakat nem szabad a berendezéssel lefröcskölni.
▶ A javasolt tisztítószereket ne használja higítatlanul. A termékek biztonságosak, mivel nem tartalmaznak savakat, lúgokat vagy a környezetrongáló hatású anyagokat. A tisztítószereket célszerű a gyerekek által el nem érhető helyen tárolni. Ha a tisztítószer valakinek a szemébe jut, azt azonnal, bő vízzel ki kell öblíteni. A tisztítószer lenyelése esetén azonnal hívjon orvost.

Magyar | 137

▶ Sohase használja a nagynyomású tisztítót szűrő nélkül, vagy egy elszennyeződött vagy megrongálódott szűrővel. Ha a nagynyomású tisztítót szűrő nélkül, vagy elszennyeződött szűrővel használja, a szavatosság megszűnik.
▶Fémalkatrészek hosszabb használat sorón forróvá válhatnak. Szükség esetén viseljen védő kesztyűt.
▶ Rossz időjárási feltételek esetén, mindenek előtt egy közeledő vihar esetén ne dolgozzon a nagynyomású tisztítóval.

Kezelés

▶ A kezelő személy a berendezést csak a rendeltetésének megfelelően használja. Vegye figyelembe a helyi adottságokat. Munka közben tudatosan ügyeljen a közelben lévő más személyekre, mindenek előtt gyerekekre.
▶A berendezést csak olyan személyek használhatják, akik a berendezés használatában és kezelésében megfelelő kiképzésben részesültek, vagy akik igazolni tudják, hogy kezelni tudják a berendezést. A berendezést gyerekek vagy fiatalkorúak nem üzemeltethetik.
▶ Sohase engedje meg, hogy gyermekek, korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasztalattal és/vagy tudással nem rendelkező és/vagy az ezen utasításokat nem jól ismerő személyek ezt a kerti kisgépet használják. Az Ön országában érvényes előírások lehet, hogy korlatozzák a kezelő korát.

▶ A gyerekeket felügyelni kell, hogy garantálni lehessen, hogy a kerti kisgéppel ne játszanak.
▶ A berendezést bekapcsolt állapotban sohasem szabad felügyelet nélkül hagyni.
▶ A magas nyomású fúvókából kilépő vízsugár visszalökö hatást hoz létre. Ezért a szórópisztolyt és a permetező lámdzsát mindkét kezével szorosan fogja.

Szállítás

▶ A szállítás előtt kapcsolja ki és biztosítsa kikapcsolt helyzetben a berendezést.

Karbantartás

▶ A berendezést bármely tisztítási és karbantartási munka megkezdése, valamint bármely tartozék kicserélése előtt ki kell kapcsolni. Húzza ki a hálózati csatlakozó dugót, ha a berendezést hálózati feszültséggel üzemelteti.
▶ A berendezést csak erre feljogosított Bosch vevőszolgálati műhelyek javíthatják.

Tartozékok és pótalkatrészek

▶ A berendezéshez csak a gyártó által engedélyezett tartozékokat és pótalkatrészek szabad használni. Az eredeti tartozékok és eredeti pótalkatrészek garantálják a berendezés zavarmentes üzemét.

138 | Magyar

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolvasásának és megértésének megkönnyítésére szolgál. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes értelmezése segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában.

Jel Magyarázat

Mozgásirány

Tömeg

Be

Jel Magyarázat

O

Ki

Lo Alacsony nyomás

Hi Magas nyomás

Tartozékok

Rendeltetésszerű használat

A készülék felületek és tárgyak szabadban való tisztítására, berendezések, járművek és csónakok tisztítására szolgál, amennyiben megfelelő tartozékok, mint például a Bosch által engedélyezett tisztítószerek, kerülnek felhasználásra.

A rendeltetésszerű használat egy 0 °C és 40 °C közötti környezeti hömérsékletre vonatkozik.

Müszaki adatok

Nagynyomású tisztító GHP 5-14 GHP 6-14
Cikkszám		3 600 J10 1..	3 600 J10 2..
Névleges teljesítményfelvétel	kW 2,4 2,6
Hozzáfolyási hömérséklet max.	°C 50 50
Hozzáfolyási vizmennyiség min.	I/perc 8,3 10,5
Névleges nyomás	MPa 14 14
Maximális üzemi nyomás	MPa 15 15
Átfolyás	I/perc 8,3 10,5
Maximális bemeneti nyomás	MPa 1 1
A rúd visszalökési ereje maximális nyomás mellett	N	22,98	32,24
Motorszigetelés		„F” osztály	„F” osztály
Motorvédelmi osztály		IPX5	IPX5
Tisztítószertartály		I	●
Automatikus leállítási funkció		●	●
Hálózati impedancia	Ω	0,32	0,32
Süly az „EPTA-Procedure 01:2014" (01:2014 EPTA-eljárás) szerint	kg 23,4	25,6
Érintésvédelmi osztály		⊕/I	⊕/I
Gyári szám	Lásd a nagynyomású tisztítón elhelyezett gyári számot (típustábla)

Az adatok [U] = 230 V névleges feszültségre vonatkoznak. Eltől eltérő feszültségek esetén és az egyes országok számára készült különleges kivitelekben ezek az adatok változhatnak.
A bekapcsolási folyamatok rövid időtartamú feszültségcsökkenést okoznak. Hátrányos hálózati viszonyok esetén ez negatív hatással lehet más berendezések működésére. Ha a hálózati impedancia alacsonyabb, mint 0,32 Ω nem kell hálózati zavarokra számítani.

Magyar | 139

Zaj és vibráció értékek

A zajmérési eredmények az EN 60335-2-79 szabványnak megfelelően kerültek meghatározásra.	3 600 ... J 10 1.. J10 2..
A készülék A-értékelésű zajszintjének tipikus értékei:
Hangnyomásszint	dB(A)	84,5	82,5
Hangteljesítményszint	dB(A)	92	90
Bizonytalanság, K	dB	=3	=3
Viseljen fülvédöt!
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás az EN 60335-2-79 értelmében kerültek meghatározásra:
Rezgés kibocsátási érték, a _h	m/s ^2	=4,91	=4,91
Szórás, K	m/s ^2	=1,5	=1,5

Felszerelés és üzemeltetés

A tevékenység célja Åbra Oldal
Szállítmány tartalma	1 245
A fogantyú felszerelése	2 246
Töltse fel a tisztítószertartályt	3 246
Vízcsatlakozás	4 247
Tisztítsa meg a szűrőt	5 247
A nagynyomású tömlő/szórópisztoly csatlakoztatása	6 248
A nyomás beállitása	7 248
A fúvókasugár beállitása	8 249
Be-/kikapcsolás	9 249
Fúvóka tisztitása	10 250

Üzembe helyezés

Az Ön biztonságáért

Figyelem! A karbantartási vagy tisztítási munkák megkezdése előtt kapcsolja ki a kerti kisgépet és húzza ki a hálózati csatlakozó dugót. Ugyanez érvényes azokra az esetekre

is, amikor a hálózati csatlakozó kábel megrongálódott, belevágtak, vagy beakadt valamibe.

Az Ön kerti kisgépe biztonsági meggondolásokból védőszigeteléssel van ellátva és földelésre nincs szüksége. Az üzemi feszültség 230 V AC, 50 Hz (az EU-n kívüli országokban 220 V vagy 240 V is lehetséges).

A biztonság megnövelésére használjon egy legfeljebb 30 mA hibaáramú hibaáram-kapcsolót. Ezt a hibaáramkapcsolót minden egyes használat előtt ellenőrizni kell.

A hálózati és hosszabbító kábel megrongálódásának esetleges jeleit rendszeresen ellenőrizni kell, a kábeleket csak kifogástalan állapotban szabad használni.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.

Csak engedélyezett hosszabbító kábeleket használjon.

VIGYÁZAT: A nem előírásszerű hosszabbító kábelek veszélyesek lehetnek. A hosszabbító kábeleknek, csatlakozó dugóknak és csatlakozásoknak vizhatlan, szabadtéri használatra engedélyezett kivitelüeknek kell lenniük.

Csak olyan hosszabbító kábeleket, vezetékeket és kábeldobokat használjon, amelyek megfelelnek az EN 61242 / IEC 61242 vagy az IEC 60884-2-7 szabványnak. Ha a készülék üzemeltetéséhez egy hosszabbító kábelt akar használni, akkor a következő vezeték keresztmetszetekre van szükség:

- A vezeték keresztmetszete legfeljebb 20 m hosszúságú hosszabbító kábeleknél 1,5 mm ^2

A kábelösszeköttetéseket (a csatlakozó dugókat és a dugaszoló aljzatokat) szárazon kell tartani, és nem szabad közvetlenül a földre fektetni.

Azt javasoljuk, hogy használjon erre a célra egy kábeldobot, amelynek a dugaszoló aljzata legalább 60 mm-rel a padló fölött van.

Megjegyzés: Ha egy hosszabbító kábelt használ, akkor annak – amint az a biztonsági előírásokban leírásra került – egy védövezetékkel kell rendelkeznie, amely a csatlakozó dugón keresztül össze van kötve az Ön elektromos berendezésének védövezetékével.

Vegye tekintetbe a hosszabbító kábel vagy a kábeldob gyártója által kiadott használati utasítást, továbbá az adott országban az ezek használatára vonatkozó előírásokat.

Kétséges esetekben kérdezzen meg erröl egy megfelelő képzésü villanyszerelöt vagy a legközelebbi Bosch szerviz képviseletet.

Tájékoztató azon termékekről, amelyek nem Nagy-Britanniában kerülnek eladásra:

FIGYELEM: A kerti kisgépre szerelt csatlakozó dugót az Ön biztonsága érdekében össze kell kapcsolni a hosszabbító kábellel. A hosszabbító csatlakozójának fröccsenő viz ellen védett kivitelűnek kell lennie, gumiból kell készülne, vagy gumival kell bevonva lennie. A hosszabbítókábelt csak egy húzásmentesítővel felszerelve szabad használni.

Víz felszívása nyitott tartályokból

140 | Magyar

– Csavarja rá a szürövel ellátott szívótömlöt (különleges szívótömlö készlet, cikkszáma F 016 800 335) a vizcsatlakozóra.
– Állitsa be a berendezést alacsony nyomásra és kapcsolja be.
– A végén hagyja a berendezést kb. 10 másodpercig működni, majd kapcsolja ki. Ezt az eljárást többször egymás után ismételje meg, amíg a víz egyenletesen és buborékmentesen lép ki.

Ügyeljen arra, hogy ezt a berendezést nem szabad víz nélkül üzemeltetni.

Üzemeltetés

Bekapcsolás

Csatlakoztassa a víztömlöt (nem tartozik a szállítmányhoz) a vízcsatlakozással és a berendezéssel.

Gondoskodjon arról, hogy a hálózati kapcsoló a „0” helyzetben álljon, majd csatlakoztassa a berendezést a dugaszolóaljzathoz.

Nyissa ki a vizcsapot.

Működtesse a bekapcsolás reteszelését, hogy szabaddá tegye a működtető billentyút. Teljesen nyomja be a működtető billentyút, amíg a víz egyenletesen folyik és nem marad levegő sem a berendezésben, sem a nagynyomású tömlöben. Engedje el a működtető billentyút.

Irányítsa lefelé a szórópisztolyt. Működtesse a bekapcsolás reteszelését, hogy szabaddá tegye a működtető billentyűt. Nyomja teljesen be a működtető billentyűt.

Müködtesse a be-/kikapcsolót.

Automatikus leállítási funkció

A berendezés kikapcsolja a motort, mihelyt a kezelő elengedi a pisztoly fogantyúján elhelyezett müködtető billentyűt.

Munkavégzési tanácsok

Általános tudnivalók

Gondoskodjon arról, hogy a nagynyomású tisztító sík alapon álljon.

Sohase menjen túl messze előre a nagynyomású tömlövel, illetve ne húzza maga után a nagynyomású tisztítót a tömlönél fogva. Ez ahhoz vezethet, hogy a nagynyomású tisztító nem áll stabilan és feldöl.

Ne törje meg a nagynyomású tömlöt és ne menjen át rajta egy gépjármüvel. Óvja meg a nagynyomású tömlöt az éles sarkoktól vagy élektől.

A forgó sugarú fúvókát ne használja autómosáshoz.

A biztonsági szelepen nem szabad végrehajtani nem engedélyezett változtatásokat és azt nem szabad szabályozni.

Munkavégzési tanácsok a tisztítószerekkel végzett munkához

Csak olyan tisztítószereket használjon, amelyek kifejezetten a nagynyomású tisztítókhoz megfelelőek.

A környezetvédelmi meggondolásoknak megfelelően azt javasoljuk, hogy csak takarékosan használja a tisztítószereket. Vegye figyelembe a tartályon megadott hígítási javaslatokat.

Bosch egy jól kiválasztott tisztító- és konzerválószer választékkal garantálja a berendezés zavarmentes üzemét.

A javasolt tisztítási módszer

1. lépés: Lazítsa ki a szennyeződéseket

Permetezzen fel nem túl nagy mennyiségű tisztítószert, majd várjon rövid ideig, amíg az kifejti a hatását.

1. lépés: Távolítsa el a szennyeződést

Magas nyomással távolítsa el a meglazított szennyeződést.

Megjegyzés: A függőleges felületek tisztítását kezdje a tisztítószerrel alul és haladjon a munka során felfelé. A leöblitésnél felülröl lefelé haladjon.

Hibakeresés

Probléma Lehetséges ok Elhárítás módja
A motor nem indul el A csatlakozó dugó nincs bedugva a dugaszolóaljzatba		Csatlakoztassa a csatlakozó dugót

1 609 92A 3ER | (12.7.17) Bosch Power Tools

Magyar | 141

Probléma	Lehetséges ok	Elhárítás módja
A biztosíték kiold A biztosíték túl gyenge Csatlakoztassa a berendezést egy olyan		áramkörhöz, amely a nagynyomású tisztító teljesítményének megfelelő biztosítékkal van ellátva
A motor jár, de nincs nyomás A fúvóka részlegesen eldugult Fúvóka tisztítása
Motorzaj van, de nincs működés	Nem kielégítő hálózati feszültség	Ellenőrizze, hogy a villamos hálózat feszültsége megfelel-e a típustáblán található adatoknak
	Túl alacsony feszültség egy hosszabbító alkalmazása miatt	Ellenőrizze, hogy a hosszabbító megfelelő-e
	A berendezést hosszú ideig nem használták	Forduljon egy erre feljogosított Bosch vevőszolgálathoz
	Problémák az autostop-funkcióval Forduljon egy erre feljogosított Bosch vevőszolgálathoz
Pulzáló nyomás Levegő van a víztömlőben vagy a szivattyúban		Járassa nyitott szórópisztoly, nyitott vízcsap és alacsony nyomásra beállított fúvóka mellett a nagynyomású tisztítót, amíg az el nem ér egy egyenletes üzemi nyomást

Bosch Power Tools 1 609 92A 3ER | (12.7.17)

142 | Magyar

Karbantartás és szerviz

Karbantartás

A hálózati csatlakozó dugót a készüléken végzendő bármely munka megkezdése előtt húzza ki és szerelje le a víz csatlakozást is.

Megjegyzés: Rendszeresen hajtsa végre az alábbi karbantartási munkákat, hogy biztosítsa a berendezés hosszú, megbízható működését.

Rendszeresen ellenőrizze, nem észlelhetök-e a berendezésen nyilvánvaló hiányosságok, mint laza rögzítések és elkopott vagy megrongált alkatrészek.

Ellenőrizze, hogy a burkolatok és védőberendezések nincsenek-e megrongálódva és helyesen vannak-e felszerelve. A használat előtt hajtsa végre a szükséges karbantartási és javitási munkákat.

Szállítás

A nagynyomású tisztító mozgatásához fogja meg a tisztítót a felső fogantyújánál fogva, és a kerekein tolja el a kívánt helyre.

A nagynyomású tisztító lépcsökön vagy akadályokon keresztül való szállításához fogja meg a tisztítót a felső fogantyújánál fogva, és vigye a kívánt helyre.

Használat után/tárolás

Egy puha kefével és egy kendövel alaposan tisztítsa meg a nagynyomású tisztító külső részeit. Víz, oldószer és politúr használata tilos. Távolítson el minden szennyeződést, különösen alaposan tisztítsa meg a motor szellőzőnyilásait.

Tárolás a szezon vége után: Úrítse ki az összes vizet a szivattyúból, ehhez működtesse néhány másodpercig a motort és működtesse a billentyút.

Ne tegyen más tárgyakat a berendezésre.

Gondoskodjon arról, hogy a kábelek a tárolás során ne csípődjenek be. Ne törje meg és ne hajtsa be a magas nyomású tömlöt.

Vevöszolgálat és használati tanácsadás

www.bosch-do-it.com

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a berendezés típustábláján található 10-jegyű megrendelési számot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömröi út. 120.

A www.bosch-pt.hu oldalon online megrendelheti

készülékének javítását.

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch-pt.hu

Környezetvédelem

A környezetre káros vegyi anyagok nem nem szabd a talajvízbe, tavakba, folyókba, stb. jutniuk.

A tisztítószerek használatakor pontosan tartsa be a csomagoláson megadott előírásokat és az előírt koncentrációt.

A motoros gépjárművek tisztítása során ügyeljen a helyi előírások betartására: Meg kell akadályozni, hogy a lemosott olaj a talajvízbe jusson.

Hulladékkezelés

A nagynyomású tisztitókat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.

Ne dobja ki a nagynyomású tisztítókat a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és a megfelelő országos törvényekbe való átültetésének megfelelően a már nem használható elektromos és elektronikus berendezéseket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

A változtatások joga fenntartva.

Русский|143

Русский

2000/14/EK: Mért hangteljesítmény-szint 92 dB(A), K szórás = 3 dB, garantált hangteljesítmény-szint 95 dB(A); a konformítás kiértékelési eljárást lásd a V Függelékben. Termékkategória: 27

GHP 6-14

2000/14/EK: Mért hangteljesítmény-szint 90 dB(A), K szórás = 3 dB, garantált hangteljesítmény-szint 93 dB(A); a konformitás kiértékelési eljárást lásd a V Függelékben. Termékkategória: 27 Műszaki dokumentumok megőrzési pontja: *

ru GHP 5-14
