KASUTUSJUHEND GHP 514 Professional BOSCH

et Algupärane kasutusjuhend

Piltsümbolite selgitus

teiste elektriseadmete poole.

Tähelepanu: Kõrgsurvejuga võib olla

ohtlik, kui selle kasutamisel eiratakse

Vastavalt kehtivatele

eeskirjadele on keelatud

veevõrguga, kui puudub

süsteemiseparaator. Kasutage BA

tüüpi süsteemiseparaatorit, mis

vastab standardi IEC 61770

nõuetele. Süsteemiseparaatorist

läbivoolanud vesi ei ole enam

joogikõlblik. Automaatsel

sisseimemisel kasutage 3 m pikkust

imiotsakut (F 016 800 335).

kõrgsurvepesurite kasutamisel

Kõik ohutusnõuded ja

juhised tuleb läbi lugeda.

Ohutusnõuete ja juhiste

eiramise tagajärjeks võib olla elektri-

löök, tulekahju ja/või rasked vigastu-

Seadme külge paigaldatud

hoiatussildid ja muud etiketid

annavad olulist teavet seadme ohutu

töö kohta. OBJ_BUCH-1762-003.book Page 202 Wednesday, July 12, 2017 2:29 PMEesti | 203

Bosch Power Tools 1 609 92A 3ER | (12.7.17)

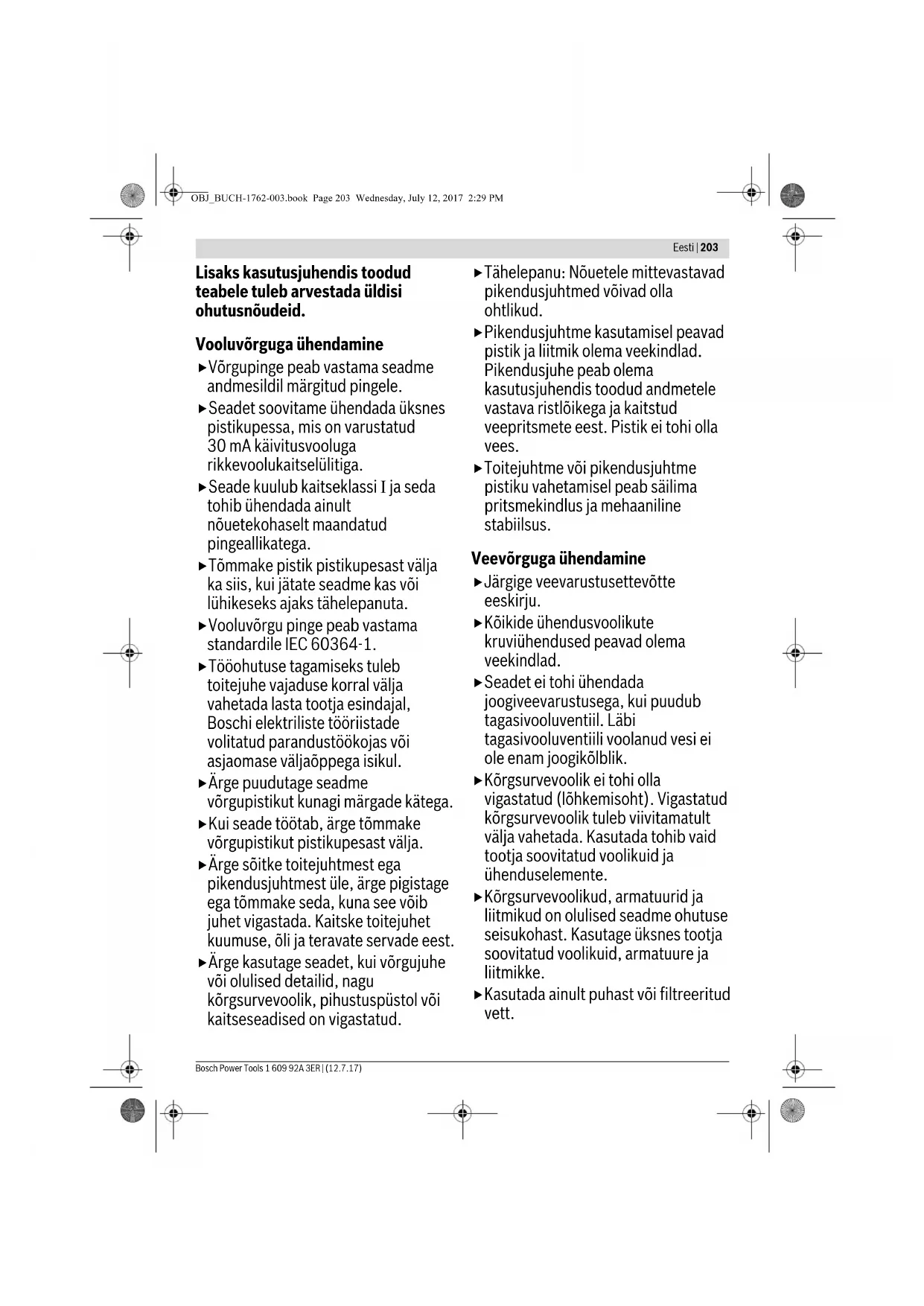

Lisaks kasutusjuhendis toodud

teabele tuleb arvestada üldisi

Vooluvõrguga ühendamine

Võrgupinge peab vastama seadme

andmesildil märgitud pingele.

Seadet soovitame ühendada üksnes

pistikupessa, mis on varustatud

30 mA käivitusvooluga

rikkevoolukaitselülitiga.

Seade kuulub kaitseklassi I ja seda

tohib ühendada ainult

nõuetekohaselt maandatud

Tõmmake pistik pistikupesast välja

ka siis, kui jätate seadme kas või

lühikeseks ajaks tähelepanuta.

Vooluvõrgu pinge peab vastama

standardile IEC 60364-1.

Tööohutuse tagamiseks tuleb

toitejuhe vajaduse korral välja

vahetada lasta tootja esindajal,

Boschi elektriliste tööriistade

volitatud parandustöökojas või

asjaomase väljaõppega isikul.

Ärge puudutage seadme

võrgupistikut kunagi märgade kätega.

Kui seade töötab, ärge tõmmake

võrgupistikut pistikupesast välja.

Ärge sõitke toitejuhtmest ega

pikendusjuhtmest üle, ärge pigistage

ega tõmmake seda, kuna see võib

juhet vigastada. Kaitske toitejuhet

kuumuse, õli ja teravate servade eest.

Ärge kasutage seadet, kui võrgujuhe

või olulised detailid, nagu

kõrgsurvevoolik, pihustuspüstol või

kaitseseadised on vigastatud.

Tähelepanu: Nõuetele mittevastavad

pikendusjuhtmed võivad olla

Pikendusjuhtme kasutamisel peavad

pistik ja liitmik olema veekindlad.

Pikendusjuhe peab olema

kasutusjuhendis toodud andmetele

vastava ristlõikega ja kaitstud

veepritsmete eest. Pistik ei tohi olla

Toitejuhtme või pikendusjuhtme

pistiku vahetamisel peab säilima

pritsmekindlus ja mehaaniline

Veevõrguga ühendamine

Järgige veevarustusettevõtte

Kõikide ühendusvoolikute

kruviühendused peavad olema

Seadet ei tohi ühendada

joogiveevarustusega, kui puudub

tagasivooluventiil. Läbi

tagasivooluventiili voolanud vesi ei

ole enam joogikõlblik.

Kõrgsurvevoolik ei tohi olla

vigastatud (lõhkemisoht). Vigastatud

kõrgsurvevoolik tuleb viivitamatult

välja vahetada. Kasutada tohib vaid

tootja soovitatud voolikuid ja

Kõrgsurvevoolikud, armatuurid ja

liitmikud on olulised seadme ohutuse

seisukohast. Kasutage üksnes tootja

soovitatud voolikuid, armatuure ja

Kasutada ainult puhast või filtreeritud

Enne kasutamist kontrollige, kas

seade ja lisatarvikud on töökorras ja

kas on tagatud nende tööohutus. Kui

seade ja lisatarvikud ei tööta veatult,

on nende kasutamine keelatud.

Ärge suunake veejuga enda ega teiste

inimeste peale, et puhastada riideid

Kasutada ei tohi lahusteid sisaldavaid

vedelikke, lahjendamata happeid,

atsetooni ega lahusteid, sh bensiini,

värvivedeldeid ega kütteõli, sest

nende pihus on kergesti süttiv,

plahvatusohtlik ja mürgine.

Seadme kasutamisel ohtlikes

kohtades (nt tanklates) tuleb kinni

ohutusnõuetest. Seadme kasutamine

Seade peab seisma stabiilsel pinnal.

Kinnistes ruumides kasutamise korral

tagage piisav ventilatsioon.

Veenduge, et sõidukid on kasutamise

ajal välja lülitatud (mootor on välja

Kõrgsurvepesuri kasutamiseks on

vaja kahte kätt. Ärge töötage redelil

seistes. Rõdul või teistes kõrgemates

kohtades töötamise korral veenduge,

et kõik servad on kogu aeg nähtavad.

Kasutada tohib üksnes tootja

soovitatud puhastusvahendeid.

Järgida tuleb tootja kasutus- ja

käitlusjuhiseid ning ohutusnõudeid.

Kõik elektritjuhtivad detailid peavad

tööpiirkonnas olema kaitstud

Pihustuspüstoli päästik ei tohi

seadme töötamise ajal sisselülitatud

asendis kinni kiilduda.

Kandke sobivat rõivastust, mis

kaitseb veepritsmete eest. Ärge

kasutage seadet inimeste läheduses,

välja arvatud juhul, kui läheduses

viibivad inimesed kannavad

Vajaduse korral kandke veepritsmete

eest kaitsvaid isikukaitsevahendeid,

nt kaitseprille, tolmukaitsemaski jmt,

mis kaitsevad esemetelt

tagasipõrkuva vee, osakeste ja/või

Kõrgsurvepesurite kasutamisel

võivad tekkida aerosoolid.

Aerosooli sissehingamine on

Suure surve mõjul võivad esemed

eemale või tagasi paiskuda. Vajaduse

korral kandke isikukaitsevahendeid,

Kahjustuste vältimiseks tuleb

sõidukite rehve/ventiile puhastada

vähemalt 30 cm kauguselt.

Kahjustuse esmaseks tunnuseks on

rehvi värvi muutus. Vigastatud

rehvid/ventiilid on eluohtlikud.

Asbesti ja teisi tervistkahjustavaid

aineid sisaldavaid materjale ei tohi

kõrgsurvepesuriga puhastada.

Ärge kasutage soovitatud

puhastusvahendeid lahjendamata

kujul. Tooted on ohutud niivõrd,

kuivõrd need ei sisalda happeid,

leelislahuseid ega keskkonnaohtlikke

aineid. Hoidke puhastusvahendeid

lastele kättesaamatus kohas.

Puhastusvahendi sattumisel silma

OBJ_BUCH-1762-003.book Page 204 Wednesday, July 12, 2017 2:29 PMEesti | 205

Bosch Power Tools 1 609 92A 3ER | (12.7.17)

loputage silma kohe rohke veega,

allaneelamisel pöörduge kohe arsti

Ärge kasutage kõrgsurvepesurit

kunagi ilma filtrita või filtriga, mis

on määrdunud või kahjustada

saanud. Kõrgsurvepesuri

kasutamisel ilma filtrita või filtriga,

mis on määrdunud või kahjustada

saanud, muutub seadmele antud

Metallosad võivad pärast

pikemaajalist kasutamist kuumaks

minna. Vajaduse korral kandke

Kõrgsurvepesuriga ei tohi töötada

halva ilma, eeskätt äikese korral.

Seadet tohib käsitseda ja kasutada

üksnes nõuetekohaselt. Arvestada

tuleb lokaalseid olusid. Töötades

tuleb jälgida, et läheduses ei viibiks

teisi inimesi, eeskätt lapsi.

Seadet tohivad kasutada ainult

isikud, kellele on seadme kasutamist

ja käsitsemist selgitatud, ja isikud,

kes tõendavad, et nad oskavad

seadet käsitseda. Seadet ei tohi

kasutada lapsed ega noorukid.

Ärge lubage aiatööriista kasutada

lastel ja isikutel, kelle füüsilised,

tunnetuslikud või vaimsed võimed on

piiratud või kellel puuduvad tööriista

kasutamiseks vajalikud teadmised ja

kogemused või kes ei ole tutvunud

käesoleva kasutusjuhendiga.

Siseriiklike õigusaktidega võib olla

seatud piiranguid tööriista kasutaja

Laste üle tuleb teostada järelevalvet,

et takistada lastel tööriistaga

Sisselülitatud seadet ei tohi kunagi

jätta järelevalveta.

Kõrgsurveotsakust väljuv veejuga

tekitab tagasilöögi. Seetõttu hoidke

püstolit ja pihustusotsakut kahe

käega tugevasti kinni.

Enne teisaldamist lülitage seade välja

Enne hooldus- ja puhastustööde

tegemist ning tarvikute vahetamist

lülitage seade välja. Eemaldage pistik

pistikupesast, kui seade töötab

Kõik parandustööd tuleb lasta teha

Boschi elektriliste tööriistade

volitatud remonditöökojas.

Lisatarvikud ja varuosad

Kasutada tohib üksnes tootja poolt

heakskiidetud lisatarvikuid ja

varuosi. Originaallisatarvikud ja -

varuosad tagavad seadme veatu töö.

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet

tõhusamalt ja ohutumalt käsitseda.

1 609 92A 3ER | (12.7.17) Bosch Power Tools

Nõuetekohane kasutamine

Seade on ette nähtud välistingimustes olevate pindade ja

esemete, tööriistade, sõidukite ja paatide puhastamiseks,

kusjuures kasutada tuleb asjaomaseid lisatarvikuid, näiteks

Boschi poolt heakskiidetud puhastusvahendeid.

Seadme nõuetekohane kasutamine on lubatud temperatuuril

Andmed müra/vibratsiooni kohta

Sissetuleva vee miniminaalne kogus

Maksimaalne töösurve

Otsaku tagasilöögijõud maksimaalse surve korral

Klass F Klass F Mootorikaitse liik

Automaatse seiskamise funktsioon

Vooluvõrgu näivtakistus

Vt seerianumber kõrgsurvepesuril (andmesildil)

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Sisselülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutingimuste korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui

vooluvõrgu näivtakistus on väiksem kui 0,32 oomi.

Müratase määratud kooskõlas standardiga EN 60335-2-79. 3 600 ... J 10 1.. J10 2..

Seadme A-korrigeeritud müratase on üldjuhul:

Mõõtemääramatus K Kasutage kuulmiskaitsevahendeid!

(kolme telje vektorsumma) ja mõõtemääramatus K kindlaks tehtud

Kokkupanek ja kasutamine

Tähelepanu! Enne hooldus- ja puhastustöid

lülitage aiatööriist välja ja eemaldage

toitepistik pistikupesast. Lülitage seade välja

ka juhul, kui toitejuhe on vigastatud või keerdu

Teie aiatööriist on ohutuse tagamiseks varustatud

kaitseisolatsiooniga ega vaja maandamist. Tööpinge on

230 V AC, 50 Hz (ELi mittekuuluvates riikides ka 220 V või

Ohutuse suurendamiseks kasutage FI-kaitselülitit (RCD),

mille rikkevool on maksimaalselt 30 mA. FI-kaitselüliti tuleks

iga kord enne kasutamist üle kontrollida.

Toite- ja ühendusjuhtmeid tuleb korrapäraselt kontrollida, et

veenduda nende veatus seisundis.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral

vahetada Boschi elektriliste tööriistade volitatud

Kasutage üksnes heakskiidetud pikendusjuhtmeid.

ETTEVAATUST: Nõuetele mittevastavad

pikendusjuhtmed võivad olla ohtlikud.

Pikendusjuhe, pistik ja pistikupesa peavad

olema veekindlad ja ette nähtud kasutamiseks

Kasutage üksnes pikenduskaableid ja – juhtmeid ning

kaablitrumleid, mis vastavad standarditele EN 61242 /

IEC 61242 või IEC 60884-2-7.

Kui soovite kasutada pikendusjuhet, peab juhtme ristlõige

– Juhtme ristlõige 1,5 mm

maksimaalselt kuni 20 m

pikkusega pikendusjuhtmete korral

Kaabliühendused (võrgupistik ja pistikupesad) peavad olema

kuivad ja ei tohi paikneda maapinnal.

Sellel eesmärgil soovitame kasutada kaablitrumlit, mille

pistikupesa on maapinnast vähemalt 60 mm kõrgemal.

Märkus: Kui kasutate pikendusjuhet, peab see vastavalt

ohutusnõuetele olema varustatud kaitsejuhiga, mis on pistiku

kaudu ühendatud elektrilise tööriista kaitsejuhiga.

Järgige pikendusjuhtme või kaablitrumli tootja

kasutusjuhendit ning liikmesriigis nende kasutamise suhtes

Kahtluse korral pöörduge elektriala asjatundja poole või

lähimasse Boschi müügiesindusse.

Märkus toodete kohta, mida ei turustata Suurbritannias:

TÄHELEPANU: Teie ohutuse huvides tuleb aiatööriista küljes

olev pistik ühendada pikendusjuhtmega. Pikendusjuhtme

pistik peab olema kaitstud veepritsmete eest, valmistatud

kummist või kaetud kummiga. Pikendusjuhet tuleb kasutada

koos veojõu leevendiga.

Vee imamine lahtistest mahutitest

– Keerake imivoolik koos filtriga (spetsiaalne

– Lülitage seade madalsurverežiimil sisse.

– Laske seadmel ca 10 sekundit töötada ja seejärel lülitage

see välja. Korrake seda protsessi mitu korda, kuni vesi

voolab ühtlase joana.

Pidage meeles, et seade ei tohi töötada ilma veeta.

Ühendage veevoolik (ei kuulu tarnekomplekti) veevärgi ja

Veenduge, et võrgulüliti on asendis „0“ ja ühendage seadme

pistik pistikupessa.

Vajutage sisselülitustõkisele , et vabastada päästikut .

Vajutage päästik lõpuni sisse, kuni vesi ühtlaselt voolab ja

seadmes ja kõrgsurvevoolikus ei ole enam õhku. Vabastage

Suunake pihustuspüstol alla. Vajutage sisselülitustõkisele , et

vabastada päästikut . Vajutage päästik täiesti sisse.

Vajutage lülitile (sisse/välja).

Automaatse seiskamise funktsioon

Seadme mootor seiskub kohe, kui püstolkäepidemel olev

päästik vabastatakse.

Veenduge, et kõrgsurvepesur paikneb stabiilsel ja ühetasasel

Ärge liikuge kõrgsurvevoolikuga liiga kaugele ette ja ärge

tõmmake kõrgsurvepesurit voolikust. Vastasel korral võib

kõrgsurvepesur tasakaalu kaotada ning ümber kukkuda.

Ärge murdke kõrgsurvevoolikut kokku ja ärge sõitke sellest

sõidukiga üle. Kaitske kõrgsurvevoolikut teravate servade ja

Toimingu eesmärk Joonis Lehekülg

Puhastusvahendipaagi täitmine

Veevõrguga ühendamine

Kõrgsurvevooliku/pihustuspüstoli

Otsakust väljuva joa reguleerimine

Sisse-/väljalülitamine

Ärge modifitseerige ega reguleerige ohutusventiili lubamatul

Juhised puhastusvahenditega töötamiseks

 Kasutage üksnes puhastusvahendeid, mis on

kõrgsurvepesuri jaoks sõnaselgelt ette nähtud.

Mõelge keskkonnahoiule ja kasutage puhastusvahendeid

säästlikult. Pidage kinni pakendil toodud juhiseid

Puhastus- ja konserveerimisvahendite hoolika valikuga tagab

Bosch seadme veatu töö.

Soovituslik puhastusmeetod

Samm 1: Mustuse lahtileotamine

Pihustage väike kogus puhastusvahendit pinnale ja laske veidi

Samm 2: Mustuse eemaldamine

Eemaldage lahtileotatud mustus kõrgsurvega.

Märkus: Vertikaalsete pindade puhul alustage mustuse

eemaldamist altpoolt ja liikuge üles. Loputamisel liikuge ülalt

Tunnused Võimalik põhjus Kõrvaldamine

Mootor ei tööta Pistik ei ole ühendatud pistikupessa Ühendage pistik pistikupessa

Pistikupesa on defektne Kasutage teist pistikupesa

Kaitse on rakendunud Vahetage kaitse välja

Pikendusjuhe on vigastatud Proovige töötada ilma pikendusjuhtmeta

Mootori kaitsesidur rakendus Laske mootoril 15 min jahtuda

Külmumine Laske pumbal, veevoolikul või lisatarvikul

Mootor seiskub Kaitse on rakendunud Vahetage kaitse välja

Võrgupinge ei ole õige Kontrollige võrgupinget, see peab

vastama seadme andmesildil märgitud

Mootori kaitsesidur rakendus Laske mootoril 15 min jahtuda

Kaitse rakendub Kaitse on liiga nõrk Ühendage vooluringiga, mille kaitse on

kõrgsurvepesuri võimsuse jaoks sobiv

Mootor töötab, kuid puudub surve Otsak on osaliselt ummistunud Puhastage otsak

Mootorimüra on kuulda, kuid mootor ei

Ebapiisav võrgupinge Kontrollige, kas vooluvõrgu pinge vastab

andmesildil toodud pingele

Liiga madal pinge pikendusjuhtme

Kontrollige, kas pikendusjuhe on sobiv

Seadet ei ole pikka aega kasutatud Pöörduge Boschi elektriliste tööriistade

volitatud remonditöökotta

Probleemid automaatse seiskamise

Pöörduge Boschi elektriliste tööriistade

volitatud remonditöökotta

Pulseeriv rõhk Veevoolikus või pumbas on õhk Laske kõrgsurvepesuril avatud

pihustuspüstoli, avatud veekraani ja

madalsurvele reguleeritud otsakuga

töötada, kuni saavutate ühtlase töörõhu

Veevarustus ei ole korras Kontrollige, kas veevarustus vastab

tehnilistes andmetes toodud andmetele.

Väikseimad veevoolikud, mida tohib

kasutada, on 1/2" või Ø 13 mm

Veefilter on ummistunud Puhastage veefilter

Veevoolik on pigistatud või murtud kokku Asetage veevoolik sirgelt

Kõrgsurvevoolik on liiga pikk Eemaldage kõrgsurvevooliku pikendus,

veevooliku max pikkus on 7 m

OBJ_BUCH-1762-003.book Page 208 Wednesday, July 12, 2017 2:29 PMEesti | 209

Bosch Power Tools 1 609 92A 3ER | (12.7.17)

Hooldus ja teenindus

 Enne mis tahes töid seadme kallal tõmmake

võrgupistik pistikupesast välja ja ühendage seade

veevärgi küljest lahti.

Märkus: Pikaajalise ohutu töö tagamiseks teostage

regulaarselt järgmisi hooldustöid.

Kontrollige seadet regulaarselt nähtavate vigade, näiteks

lahtiste või kulunud ja kahjustatud osade suhtes.

Kontrollige, kas katted ja kaitseseadised on terved ja õigesti

paigaldatud. Enne kasutamist teostage vajalikud hooldus- ja

Kõrgsurvepesuri teisaldamiseks võtke kinni seadme

ülemisest käepidemest ja vedage seade ratastel soovitud

Kõrgsurvepesuri transportimiseks trepist üles või alla või

tõstmiseks üle takistuste võtke kinni kõrgsurvepesuri

ülemisest käepidemest.

Pärast kasutamist/Hoidmine

Puhastage kõrgsurvepesuri välispind hoolikalt pehme harja ja

lapiga. Vett, lahusteid ja poleerimisvahendeid ei tohi

kasutada. Eemaldage kogu mustus, eriti põhjalikult

puhastage mootori ventilatsiooniavad.

Hoiulepanek pärast kasutushooaja lõppu: Eemaldage

pumbast kogu vesi, selleks laske mootoril mõni sekund

töötada ja vajutage päästikule.

Ärge asetage seadme peale teisi esemeid.

Veenduge, et toitejuhe ei kiilu hoiukohas kinni. Ärge murdke

ega käänake kõrgsurvevoolikut.

Klienditeenindus ja müügijärgne nõustamine

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Keskkonnaohtlikud kemikaalid ei tohi valguda pinnasesse,

põhjavette, tiikidesse, jõgedesse jm.

Puhastusvahendite kasutamisel järgige pakendil toodud

andmeid ja ettenähtud kontsentratsioone.

Mootorsõidukite puhastamisel pidage kinni kohalikest

eeskirjadest: Tuleb rakendada meetmeid, mis hoiaksid ära

mahapestud õli valgumise põhjavette.

Kasutuskõlbmatuks muutunud

Kõrgsurvepesur, lisatarvikud ja pakend tuleb

keskkonnasäästlikult ringlusse võtta.

Ärge käidelge kasutusressursi ammendanud

kõrgsurvepesurit koos olmejäätmetega!

Surve on ühtlane, kuid liiga madal

Märkus: Teatav lisatarvik põhjustab

Otsak on kulunud Vahetage otsak välja

Start-/stopp-ventiil on kulunud Vajutage 5 korda järjest päästikule

Mootor töötab, kuid surve on piiratud või

Puudub veevarustus Ühendage veevarustusega

Filter on ummistunud Puhastage filter

Otsak on ummistunud Puhastage otsak

Kõrgsurvepesur käivitub iseenesest Pump või pihustuspüstol lekib Pöörduge Boschi elektriliste tööriistade

volitatud remonditöökotta

Seade lekib Pump lekib Väikesed veelekked on lubatud,

suuremate veelekete korral pöörduge

Puhastusvahendit ei imeta sisse Reguleeritav otsak on kõrgsurve asendis Seadke otsak madalsurve „Lo“ asendisse

Puhastusvahend on liiga tihke Lahjendage veega

Kõrgsurvevoolikut on pikendatud Ühendage külge originaalvoolik

Puhastusvahendiringluses on jääke või

Loputage puhta veega ja kõrvaldage

ummistus. Kui probleem ei kao, võtke

ühendust Boschi hooldekeskusega.

Tunnused Võimalik põhjus Kõrvaldamine

OBJ_BUCH-1762-003.book Page 209 Wednesday, July 12, 2017 2:29 PM210 | Latviešu 1 609 92A 3ER | (12.7.17) Bosch Power Tools Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja

elektroonikaseadmete jäätmete kohta ning direktiivi

kohaldamisele liikmesriikides tuleb kasutusressursi

ammendanud elektrilised tööriistad eraldi kokku koguda ja

keskkonnasäästlikult ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu

et EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud

direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmis-

2000/14/EÜ: Mõõdetud helivõimsustase 92 dB(A), mõõtemääramatus K =3 dB, garanteeritud helivõimsustase

95 dB(A); vastavuse hindamise meetod vastavalt lisale V. Tootekategooria: 27

2000/14/EÜ: Mõõdetud helivõimsustase 90 dB(A), mõõtemääramatus K =3 dB, garanteeritud helivõimsustase
