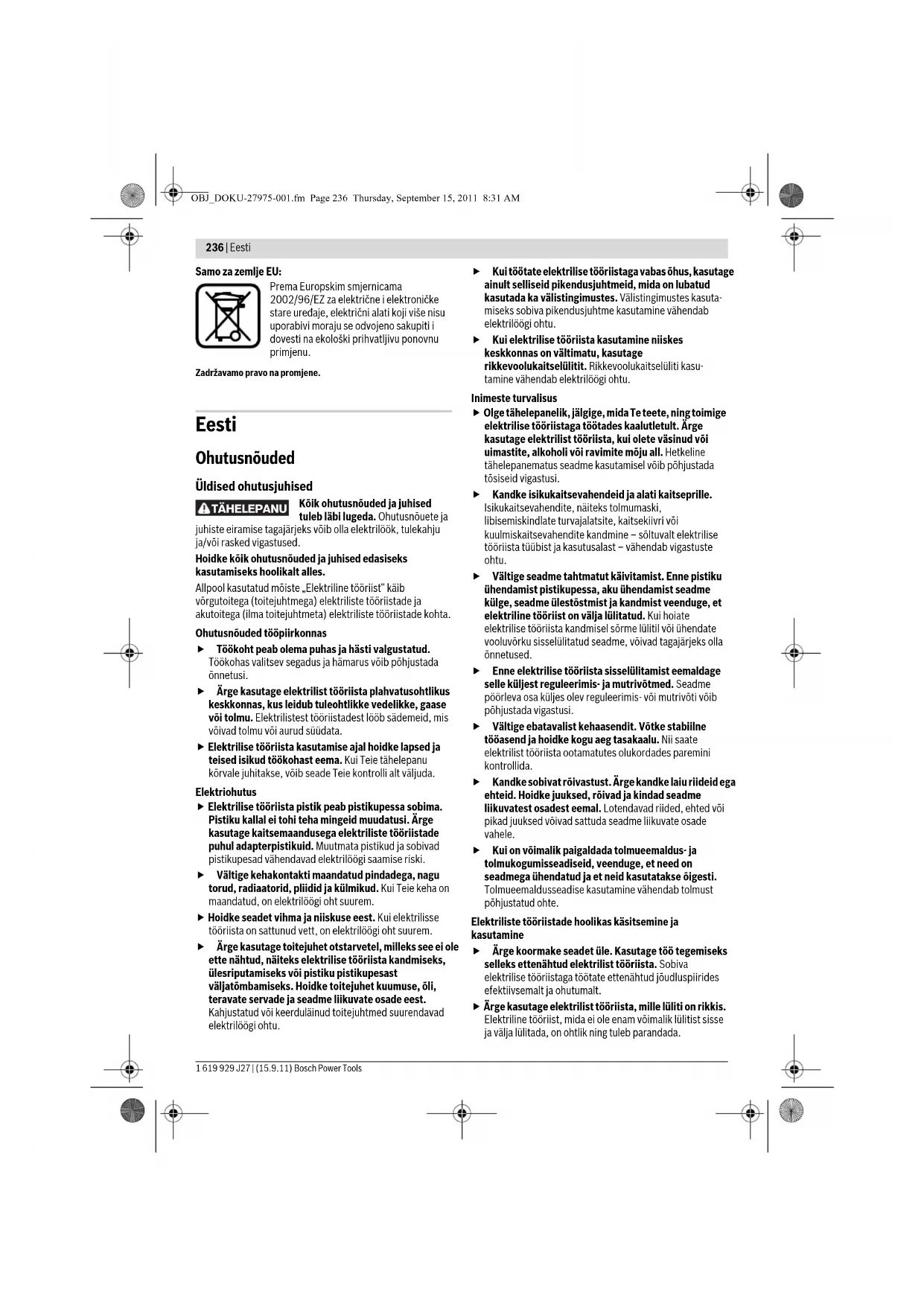

et Algupärane kasutusjuhend

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised

tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks

kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib

võrgutoitega (toitejuhtmega) elektriliste tööriistade ja

akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

f Töökoht peab olema puhas ja hästi valgustatud.

Töökohas valitsev segadus ja hämarus võib põhjustada

f Ärge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

f Elektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu

kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

f Elektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi saamise riski.

f Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

f Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

f Ärge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate osade eest.

Kahjustatud või keerduläinud toitejuhtmed suurendavad

f Kui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

f Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-

tamine vähendab elektrilöögi ohtu.

f Olge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

f Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise

tööriista tüübist ja kasutusalast – vähendab vigastuste

f Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

f Enne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

f Vältige ebatavalist kehaasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

f Kandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

f Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

Elektriliste tööriistade hoolikas käsitsemine ja

f Ärge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

f Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

TÄHELEPANU OBJ_DOKU-27975-001.fm Page 236 Thursday, September 15, 2011 8:31 AMEesti | 237

Bosch Power Tools 1 619 929 J27 | (15.9.11)

f Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

f Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada

isikutel, kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

f Hoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või

kahjustatud määral, mis mõjutab seadme töökindlust.

Laske kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti

hooldatud elektrilised tööriistad.

f Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

f Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

f Laske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded nurklihvmasinate kasutamisel

Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel,

traatharjadega töötlemisel ja lõikamisel

f Elektriline tööriist on ette nähtud lihvimiseks,

liivapaberiga lihvimiseks, traatharjaga töötlemiseks ja

lõikamiseks. Pidage kinni kõikidest hoiatustest,

juhistest, joonistest ja andmetest, mis on elektrilise

tööriistaga kaasas. Järgnevalt toodud juhiste eiramine

võib põhjustada elektrilöögi, tulekahju ja/või raskeid

f See elektriline tööriist ei sobi poleerimiseks. Elektrilise

tööriista kasutamine otstarbel, milleks see ei ole ette

nähtud, on ohtlik ja võib põhjustada vigastusi.

f Ärge kasutage tarvikuid, mida ei ole tootja selle

elektrilise tööriista jaoks ette näinud ega soovitanud.

Asjaolu, et saate tarvikud oma seadme külge kinnitada, ei

taga veel seadme ohutut tööd.

f Kasutatava tarviku lubatud pöörlemiskiirus peab

olema vähemalt sama suur nagu elektrilise tööriista

maksimaalne pöörete arv. Lubatud kiirusest kiiremini

pöörlev tarvik võib puruneda ning selle tükid võivad laiali

f Tarviku välisläbimõõt ja paksus peavad vastama

elektrilise tööriista mõõtmetele. Valede mõõtmetega

tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad

need kontrolli alt väljuda.

f Lihvkettad, seibid, lihvtallad ja teised tarvikud peavad

elektrilise tööriista spindli läbimõõduga täpselt

sobima. Tarvikud, mis spindli läbimõõduga täpselt ei sobi,

pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad

põhjustada kontrolli kaotuse seadme üle.

f Ärge kasutage vigastatud tarvikuid. Iga kord enne

kasutust kontrollige tarvikuid, näiteks lihvkettaid ja

lihvtaldu pragude või kulumise suhtes, traatharju

lahtiste või murdunud traatide suhtes. Kui seade või

tarvik kukub maha, siis veenduge, et see ei ole

vigastatud, või kasutage vajaduse korral vigastamata

tarvikut. Kui olete tarviku üle vaadanud ja kohale

asetanud, laske seadmel ühe minuti jooksul töötada

maksimaalsetel pööretel. Seejuures ärge asetsege

pöörleva tarvikuga ühel tasandil ja veenduge, et seda

ei tee ka läheduses viibivad inimesed. Selle katseaja

jooksul vigastatud tarvikud üldjuhul purunevad.

f Kandke isikukaitsevahendeid. Kasutage vastavalt

kasutusotstarbele näomaski, silmakaitset või

kaitseprille. Vajaduse korral kandke

tolmukaitsemaski, kuulmiskaitsevahendeid,

kaitsekindaid või kaitsepõlle, mis kaitseb Teid

lihvimisel eralduvate väikeste osakeste eest. Silmad

peavad olema kaitstud seadme kasutamisel eralduvate

võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid

peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline

vali müra võib kahjustada kuulmist.

f Veenduge, et teised inimesed on tööpiirkonnast

ohutus kauguses. Igaüks, kes tööpiirkonda siseneb,

peab kandma isikukaitsevahendeid. Tooriku või tarviku

murdunud tükid võivad eemale paiskuda ja põhjustada

vigastusi ka väljaspool otsest tööpiirkonda.

f Kui teostate töid, mille puhul tarvik võib tagada

varjatud elektrijuhtmeid või seadme enda toitejuhet,

hoidke seadet ainult isoleeritud käepidemetest.

Kontakt pinge all oleva elektrijuhtmega võib pingestada

seadme metallosad ja põhjustada elektrilöögi.

f Hoidke toitejuhe pöörlevatest tarvikutest eemal.

Kontrolli kaotusel seadme üle tekib toitejuhtme

läbilõikamise või kaasahaaramise oht ning Teie käsi võib

pöörleva tarvikuga kokku puutuda.

f Ärge pange seadet käest enne, kui seadme spindel on

täielikult seiskunud. Pöörlev tarvik võib aluspinnaga

kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus

f Seadme transportimise ajal ärge laske seadmel

töötada. Teie rõivad võivad pöörleva tarvikuga juhuslikult

kokku puutuda ning tarvik võib tungida Teie kehasse.

f Puhastage regulaarselt seadme ventilatsiooniavasid.

Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv

metallitolm võib põhjustada elektrilisi ohte.

f Ärge kasutage seadet kergestisüttivate materjalide

läheduses. Sädemete tõttu võivad need materjalid

f Ärge kasutage tarvikuid, mille puhul tuleb kasutada

jahutusvedelikke. Vee või teiste jahutusvedelike

kasutamine võib põhjustada elektrilöögi.

OBJ_DOKU-27975-001.fm Page 237 Thursday, September 15, 2011 8:31 AM238 | Eesti

1 619 929 J27 | (15.9.11) Bosch Power Tools

Tagasilöök ja asjaomased ohutusnõuded

f Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast,

lihvtallast, traatharjast vmt tingitud järsk reaktsioon.

Kinnikiildumine põhjustab tarviku järsu seiskumise. Selle

tagajärjel liigub seade kontrollimatult tarviku

pöörlemissuunale vastupidises suunas.

Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks

olla tagasilöök või lihvketta murdumine. Lihvketas liigub

sõltuvalt ketta pöörlemissuunast kas seadme kasutaja

poole või kasutajast eemal. Seejuures võivad lihvkettad ka

Tagasilöök on seadme ebaõige kasutamise või valede

töövõtete tagajärg. Seda saab vältida, rakendades

järgnevalt kirjeldatud sobivaid ettevaatusabinõusid.

f Hoidke seadet tugevasti kinni ja viige oma keha ja käed

asendisse, milles saate tagasilöögijõududele vastu

astuda. Suurima kontrolli saavutamiseks

tagasilöögijõudude või reaktsioonimomentide üle

kasutage alati lisakäepidet, kui see on olemas. Seadme

kasutaja suudab sobivaid ettevaatusabinõusid rakendades

tagasilöögi- ja reaktsioonijõudusid kontrollida.

f Ärge viige oma kätt kunagi pöörlevate tarvikute

lähedusse. Tagasilöögi puhul võib tarvik liikuda üle Teie käe.

f Vältige oma kehaga piirkonda, kuhu seade tagasilöögi

puhul liigub. Tagasilöök viib seadme lihvketta

liikumissuunale vastupidises suunas.

f Eriti ettevaatlikult töötage nurkade, teravate servade

jmt piirkonnas. Hoidke ära tarvikute tagasipõrkumine

toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurka-

des, teravates servades ja tagasipõrkumise korral kinni

kiilduma. See põhjustab kontrolli kaotuse seadme üle või

f Ärge kasutage kett- ega hammastatud saeketast.

Sellised tarvikud põhjustavad tihti tagasilöögi või kontrolli

Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel

f Kasutage üksnes elektrilise tööriista jaoks ette nähtud

lihvimistarvikut ja selle lihvimistarviku jaoks ette

nähtud kettakaitset. Lihvimistarvikuid, mis ei ole

elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse

piisavalt ning seetõttu on need ohtlikud.

f Kettakaitse peab olema elektrilise tööriista külge

tugevasti kinnitatud ja maksimaalse turvalisuse

tagamiseks olema välja reguleeritud nii, et see katab

suuremat osa lõikekettast. Kettakaitse aitab kasutajat

kaitsta murdunud tükkide eest, lihvkettaga juhusliku

kokkupuute eest ning sädemete eest, mis võivad süüdata

f Lihvimistarvikuid tohib kasutada üksnes soovitatud

kasutusotstarvetel. Näiteks: Ärge kunagi kasutage

lihvimiseks lõikeketta külgpinda. Lõikekettad on ette

nähtud materjali lõikamiseks ketta servaga. Külgsuunas

rakendatavate jõudude toimel võivad need kettad puruneda.

f Kasutage valitud lihvketta jaoks alati õige suuruse ja

kujuga ning vigastamata seibi. Sobivad seibid kaitsevad

lihvketast ja vähendavad lihvketta purunemise ohtu.

Lõikeketaste seibid võivad lihvketaste seibidest erineda.

f Ärge kasutage suuremate elektriliste tööriistade

kulunud lihvkettaid. Suuremate elektriliste tööriistade

lihvkettad ei ole ette nähtud kasutamiseks väiksemate

seadmete kõrgematel pööretel ja võivad puruneda.

Täiendavad spetsiifilised ohutusnõuded lõikamiseks

f Vältige lõikeketta kinnikiildumist või liiga suurt

rakendatavat survet. Ärge tehke liiga sügavaid lõikeid.

Lõikeketta ülekoormamine suurendab selle koormust ja

kalduvust kinnikiildumisele ning sellega tagasilöögi või

lihvketta purunemise ohtu.

f Vältige pöörleva lõikeketta ette ja taha jäävat

piirkonda. Kui juhite lõikeketast toorikus endast eemale,

võib seade tagasilöögi korral koos pöörleva kettaga otse

Teie suunas paiskuda.

f Kui lõikeketas kinni kiildub või kui Te töö katkestate,

lülitage seade välja ja hoidke seda paigal, kuni ketas on

täielikult seiskunud. Ärge kunagi püüdke veel

pöörlevat lõikeketast lõikejoonest välja tõmmata,

vastasel korral võib tekkida tagasilöök.

kinnikiildumise põhjus ja kõrvaldage see.

f Ärge lülitage seadet sisse seni, kuni see on veel

toorikus. Laske lõikekettal kõigepealt saavutada

maksimaalpöörded, enne kui lõiget ettevaatlikult

jätkate. Vastasel korral võib ketas kinni kiilduda, toorikust

välja hüpata või tagasilöögi põhjustada.

f Toestage plaadid või suured toorikud, et vähendada

kinnikiildunud lõikekettast tingitud tagasilöögi ohtu.

Suured toorikud võivad omaenda kaalu tõttu läbi

painduda. Toorik peab olema toestatud mõlemalt poolt, nii

lõikejoone lähedalt kui ka servast.

f Olge eriti ettevaatlikult uputuslõigete tegemisel

seintesse või teistesse varjatud objektidesse. Uputatav

lõikeketas võib gaasi- või veetorude, elektrijuhtmete või

teiste objektide tabamisel põhjustada tagasilöögi.

Spetsiifilised ohutusnõuded liivapaberiga lihvimisel

f Ärge kasutage liiga suurte mõõtmetega lihvpabereid,

juhinduge tootja andmetest lihvpaberi suuruse kohta.

Üle lihvtalla ulatuvad lihvpaberid võivad põhjustada

vigastusi, samuti lihvpaberi kinnijäämist, rebenemist või

Spetsiifilised ohutusjuhised traatharjade kasutamisel

f Pidage silmas, et traatharjadest eraldub traaditükke

ka tavapärasel kasutamisel. Ärge rakendage liiga

tugevat survet. Eemalepaiskuvad traaditükid võivad läbi

õhukeste riiete Teie kehasse tungida.

f Kettakaitse kasutamisel vältige kettakaitse ja

traatharja kokkupuute võimalust. Taldrik- ja

kaussharjade läbimõõt võib rakendatava surve ja

tsentrifugaaljõudude toimel suureneda.

Täiendavad ohutusnõuded

Kandke kaitseprille.

f Varjatult paiknevate elektrijuhtmete, gaasi- või

veetorude avastamiseks kasutage sobivaid

OBJ_DOKU-27975-001.fm Page 238 Thursday, September 15, 2011 8:31 AMEesti | 239 Bosch Power Tools 1 619 929 J27 | (15.9.11) otsimisseadmeid või pöörduge kohaliku elektri-, gaasi-

või veevarustusfirma poole. Kokkupuutel

elektrijuhtmetega tekib tulekahju- ja elektrilöögioht.

Gaasitorustiku vigastamisel tekib plahvatusoht. Veeto-

rustiku vigastamine põhjustab materiaalse kahju ja võib

tekitada elektrilöögi.

f Vabastage lüliti (sisse/välja) ja viige see väljalülitatud

asendisse, kui vooluvarustus näiteks

elektrikatkestuse või toitepistiku pistikupesast

väljatõmbamise tõttu katkeb. See takistab seadme

kontrollimatut taaskäivitamist.

f Kinnitage töödeldav toorik. Kinnitusseadmete või kruus-

tangidega kinnitatud toorik püsib kindlamalt kui käega hoides.

Seadme ja selle funktsioonide kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi

lugeda. Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök, tulekahju ja/

või rasked vigastused.

Avage kokkuvolditud lehekülg, millel on toodud joonised

seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud metalli ja kivi

kuivlõikamiseks, -lihvimiseks ja -harjamiseks.

Seotud lihvimistarvikutega lõikamiseks tuleb kasutada

spetsiaalset kettakaitset lõikamiseks.

Kivi lõikamisel tuleb tagada piisav tolmueemaldus.

Lubatud lihvimistarvikuid kasutades saab seadet kasutada

liivapaberiga lihvimiseks.

Seadme osade numeratsiooni aluseks on jooniste leheküljel

1 Spindlilukustusnupp

2 Vibratsioonisummutus

3 Lüliti (sisse/välja)

4 Lisakäepide (isoleeritud haardepind)

6 Kettakaitse lihvimiseks

8 Kettakaitse kinnitushoob

9 Kettakaitse reguleerimise kruvi

10 Alusseib koos O-rõngaga

15 Kettakaitse lõikamiseks*

23 Tolmu ärajuhtiva kattega varustatud juhtraam*

24 Teemantlõikeketas*

25 Käepide (isoleeritud haardepind)

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

max lihvketta läbimõõt

Spindli keerme max pikkus

Taaskäivitumiskaitse

Käivitusvoolupiiraja

Pööratav põhikäepide

/II /II /II /II /II /II Andmed kehtivad nimipingel [U] 230V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.

Kehtib vaid ilma käivitusvoolu piirajata elektriliste tööriistade puhul: Sisselülitamine tekitab lühiajaliselt pinge kõikumist. Ebasoodsate võrgutingimuste korral võib tekkida häireid teiste seadmete töös. Häireid ei teki, kui vooluvõrgu näivtakistus on väiksem kui 0,25oomi. OBJ_DOKU-27975-001.fm Page 239 Thursday, September 15, 2011 8:31 AM240 | Eesti

1 619 929 J27 | (15.9.11) Bosch Power Tools

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 91 dB(A); müravõimsuse tase 102 dB(A).

Mõõtemääramatus K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Käesolevas juhendis toodud vibratsioon on mõõdetud

standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab

kasutada elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsiooni esialgseks

Toodud vibratsioonitase on tüüpiline elektrilise tööriista

kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista

kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid

või kui tööriista hooldus pole piisav, võib vibratsioonitase

kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka

aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele: EN 60745 vastavalt direktiivide

Kaitseseadiste paigaldus

f Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Märkus: Juhul kui lihvketas töötamise ajal murdub või kui

kettakaitse/elektrilise tööriista kinnitusseadised saavad viga,

tuleb elektriline tööriist toimetada kohe parandustöökotta,

mille aadress on toodud punktis „Müügijärgne teenindus ja

Kettakaitse lihvimiseks

Avage kinnitushoob 8. Asetage kettakaitse 6

kodeerimisnukiga 7 spindlikaelal olevasse

kodeerimissoonde, nii et kettakaitse võru on tööriista flantsil

ja keerake kettakaitse 6 soovitud asendisse. Sulgege

f Reguleerige kettakaitse 6 nii, et sädemed ei lenda

seadme kasutaja poole.

Kettakaitse 6 kinnitustugevust saate muuta, pingutades või

lõdvendades reguleerimiskruvi 9. Veenduge, et kettakaitse 6

on korralikult kinnitatud, ja kontrollige seda regulaarselt.

Märkus: Kettakaitse 6 koodnukid tagavad, et monteerida

saab vaid antud seadme jaoks sobivat kettakaitset.

Kettakaitse lõikamiseks

f Seotud lihvimistarvikutega lõikamisel kasutage alati

kettakaitset lõikamiseks 15.

f Kivi lõikamisel tagage piisav tolmueemaldus.

Lõikamiseks ette nähtud kettakaitse 15 paigaldatakse

samamoodi nagu lihvimiseks ette nähtud kettakaitse 6.

Tolmu ärajuhtiva kattega varustatud juhtraam

Tolmu ärajuhtiva kattega varustatud juhtraam 23

paigaldatakse samamoodi nagu lihvimiseks ette nähtud

f Kasutage seadet alati koos lisakäepidemega 4.

Kinnitage lisakäepide 4 sõltuvalt tööoperatsioonist seadme

paremale või vasakule küljele.

(kolme telje vektorsumma) ja mõõtemääramatus K, kindlaks

tehtud kooskõlas standardiga EN 60745:

Vibratsioonisummutus (GWS 26-180 JBV/

GWS 26-230 BV/GWS 26-230 JBV)

Integreeritud vibratsioonisummutus vähendab tekkivat

f Kui summutuselement on kahjustatud, lõpetage

elektrilise tööriista kasutamine.

f Kummist lihvtalla 19 või kaussharja/ketasharja/lamell-

ketta kasutamisel paigaldage seadme külge alati

Kinnitage käekaitse 17 lisakäepidemega 4.

Lihvimistarvikute paigaldus

f Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

f Lihv- ja lõikekettad muutuvad töötamisel väga

kuumaks, ärge puudutage neid enne, kui need on

Märkus mudeli GWS 24-230 VX/GWS 24-230 JVX kohta:

kasutamisel tuleb kinnitusmutri lahtikeeramisel rakendada

Puhastage spindel 5 ja kõik külgemonteeritavad osad.

Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage

spindlilukustusnupule 1, et spindlit lukustada.

f Spindlilukustusnupule vajutage üksnes siis, kui spindel

seisab. Vastasel korral võib seade kahjustuda.

Kiirkinnitusmutriga 13 saab lihvimistarvikuid paigaldada

f Kasutage ainult laitmatus korras olevat kahjustamata

kiirkinnitusmutrit 13.

Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 13

tekstiga pool ei jääks vastu lihvketast; nool peab olema

suunatud indeksmärgile 26.

Spindli lukustamiseks

vajutage spindlilukus-

tusnupule 1. Kiirkinni-

Nõuetekohaselt kinnitatud,

kinnitusmutri saate lahti, kui

keerate rihveldatud rõngast

Kõvasti kinnioleva kiir-

lahtikeeramiseks ei tohi

kasutada tange, vaid ainult

mutrivõtit. Asetage võti

kohale vastavalt joonisele.

Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt

peab alusseibiga sobima. Ärge kasutage adaptereid ega

Teemantlõikeketaste kasutamisel veenduge, et

teemantlõikekettal olev pöörlemissuunda tähistav nool ja

seadme pöörlemissuund (vt seadmel olevat pöörlemissuuna

Paigalduse järjekord on toodud jooniste leheküljel.

Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter

12 ja kinnitage ketas silmusvõtmega, vt punkti

„Kiirkinnitusmutter“.

f Pärast lihvimistarviku paigaldamist ja enne seadme

sisselülitamist kontrollige, kas lihvimistarvik on

korrektselt paigaldatud ja saab vabalt pöörelda.

kettakaitsme ega teiste osadega.

Alusseibis 10 paikneb

tsentreerimisvõru ümber plastdetail

(O-rõngas). Kui O-rõngas puudub või

on kahjustatud, tuleb alusseib 10

enne töö jätkamist tingimata välja

f Lamell-lihvkettaga töötades monteerige tööriista

külge alati käekaitse 17.

f Kummist lihvtallaga 19 töötades monteerige tööriista

külge alati käekaitse 17.

Paigalduse järjekord on toodud jooniste leheküljel.

3 601 H55.../3 601 H56...: Enne kummist lihvtalla 19

paigaldamist asetage 2 vaheseibi 18 lihvimisspindlile 5.

Keerake külge ümar mutter

silmusvõtmega kinni.

Märkus mudeli GWS 24-230 VX/GWS 24-230 JVX kohta:

Ümara mutri 21 lahtikeeramisel tuleb rakendada suuremat

OBJ_DOKU-27975-001.fm Page 241 Thursday, September 15, 2011 8:31 AM242 | Eesti 1 619 929 J27 | (15.9.11) Bosch Power Tools Kausshari/ketashari

f Kaussharjaga või ketasharjaga töötades monteerige

tööriista külge alati käekaitse 17.

Paigalduse järjekord on toodud jooniste leheküljel.

Kaussharja/ketasharja peab olema võimalik kruvida spindlile

nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu

seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.

Märkus mudeli GWS 24-230 VX/GWS 24-230 JVX kohta:

Lihvimistarviku vabastamisel tuleb rakendada suuremat

Lubatud lihvimistarvikud

Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud

Kasutatud lihvimistarvikute lubatud pöörete arv [min

ringliikumiskiirus [m/s] peab järgmises tabelis toodud

andmetele vähemalt vastama.

Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud

pöörete arvust või ringliikumiskiirusest.

Põhikäepideme keeramine

f Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

Põhikäepidet 27 saab keerata mootorikorpuse suhtes 90 °

vasakule või paremale. Nii saab lülitit (sisse/välja)- viia

konkreetse töö jaoks sobivamasse asendisse, nt töötamisel

spetsiaalse tolmu ärajuhtiva kattega varustatud juhtraamiga

23 või vasakukäeliste kasutajate puhul.

Tõmmake käepideme vabastamise hooba 28 noole suunas ja

keerake samaaegselt põhikäepide 27 soovitud asendisse

ning laske kohale fikseeruda.

Tolmu/saepuru äratõmme

f Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja

metalli tolm võib kahjustada tervist. Tolmuga kokkupuude

ja tolmu sissehingamine võib põhjustada seadme kasutajal

või läheduses viibivatel inimestel allergilisi reaktsioone

ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on

vähkitekitava toimega, iseäranis kombinatsioonis

puidutöötlemisel kasutatavate lisaainetega (kromaadid,

puidukaitsevahendid). Asbesti sisaldavat materjali

tohivad töödelda üksnes vastava ala asjatundjad.

– Kasutage konkreetse materjali eemaldamiseks sobivat

– Tagage töökohas hea ventilatsioon.

– Soovitav on kasutada hingamisteede kaitsemaski

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

f Vältige tolmu kogunemist töökohta. Tolm võib kergesti

Seadme kasutuselevõtt

f Pöörake tähelepanu võrgupingele! Võrgupinge peab

ühtima tööriista andmesildil märgitud pingega.

Andmesildil toodud 230 V seadmeid võib kasutada ka

220 V võrgupinge korral.

Kui seade saab toite generaatorilt, mis ei oma piisavalt

võimsusreservi ja/või sobivat käivitusvoolupiirajaga

varustatud pingeregulaatorit, võib seadme võimsus väheneda

või seade sisselülitamisel ebaharilikult käituda.

Pöörake palun tähelepanu kasutatud generaatori sobivusele,

eelkõige võrgupinge ja – sageduse osas.

Seadme sisselülitamiseks lükake lüliti (sisse/välja) 3 ette ja

suruge see seejärel sisse.

Et lukustada sissevajutatud lülitit (sisse/välja) 3, lükake lülitit

(sisse/välja) 3 edasi ette.

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 3 või

juhul, kui see on lukustatud, vajutage korraks lülitile

(sisse/välja) 3 ja vabastage see seejärel.

Ilm lukustuseta lüliti

(mõnes kasutusriigis spetsiifiline mudel):

Seadme sisselülitamiseks lükake lüliti (sisse/välja) 3 ette ja

suruge see seejärel sisse.

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 3.

f Enne töölerakendamist kontrollige lihvimistarvikud

üle. Lihvimistarvik peab olema nõuetekohaselt

paigaldatud ja vabalt pöörlema. Prooviks laske

Bosch Power Tools 1 619 929 J27 | (15.9.11)

seadmel töötada tühikäigul vähemalt üks minut. Ärge

kasutage vigastatud, ebaühtlasi ega vibreerivaid

tarvikuid. Vigastatud tarvikud võivad murduda ja

põhjustada vigastusi.

(GWS 24-230 VX/GWS 24-230 JVX)

Elektriline tööriist on Bosch Brake System

(varustatud Boschi pidurisüsteemiga),

patenteeritud elektromehaanilise

järelpöörlemispiduriga.

Vooluvarustuse väljalülitumisel või

katkestumisel seiskub lihvimistarvik mõne

sekundi jooksul. See tähendab ca 70 % võrra lühemat

järelpöörlemisaega võrreldes nurklihvmasinatega, mis ei ole

varustatud järelpöörlemispiduriga, ning võimaldab seadet

Märkus: Kui pidurdustoime peaks tuntavalt vähenema, ei ole

järelpöörlemispidur töökorras. Seade tuleb viivitamatult

toimetada parandustöökotta, mille aadress on toodud

punktis „Müügijärgne teenindus ja nõustamine“.

Taaskäivitumiskaitse

(3601H64U../3601H55U../3601H56U..)

Taaskäivitumiskaitse hoiab ära seadme kontrollimatu

käivitumsie pärast voolukatkestust.

Seadme töölerakendamiseks viige lüliti (sisse/välja) 3

väljalülitatud asendisse ja lülitage seade uuesti sisse.

Käivitusvoolupiiraja (GWS 24-230 JVX/

GWS 26-180 JBV/GWS 26-230 JBV)

Elektrooniline käivitusvoolupiiraja piirab võimsust seadme

sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.

Märkus: Kui seade töötab kohe pärast sisselülitamist

maksimaalpööretel, ei ole käivitusvoolupiiraja ja

taaskäivituskaitse töökorras. Seade tuleb viivitamatult

toimetada parandustöökotta, mille aadress on toodud

punktis „Müügijärgne teenindus ja nõustamine“.

f Ettevaatust soonte lõikamisel kandvatesse seintesse,

vt punkti „Staatikaalased juhised“.

f Kui tooriku omakaal ei taga kindlat paigalpüsimist,

kasutage tooriku kinnitamiseks kinnitusvahendeid.

f Ärge rakendage seadmele nii suurt koormust, et see

f Tarviku jahutamiseks laske seadmel pärast koormuse

all töötamist töötada veel mõned minutid tühikäigul.

f Lihv- ja lõikekettad muutuvad töötamisel väga

kuumaks, ärge puudutage neid enne, kui need on

f Ärge kasutage elektrilist tööriista ketaslõikuri rakises.

Märkus: Kasutusvälisel ajal tõmmake pistik pistikupesast

välja. Kui pistik on pistikupesas ja vooluvõrgus on pinge,

tarbib seade vähesel määral elektrienergiat.

f Ärge kunagi kasutage lõikekettaid lihvimiseks.

30° kuni 40° nurga all saavutate lihvimisel parima tulemuse.

Juhtige seadet mõõduka survega edasi-tagasi. Nii ei muutu

toorik liiga kuumaks, ei muuda värvi ega teki lõikejälgi.

Lamell-lihvkettaga (lisatarvik) saab töödelda ka kumeraid

Lamell-lihvketastel on tunduvalt pikem kasutusiga, väiksem

müratase ja madalam lihvimistemperatuur kui tavalistel

f Seotud lihvimistarvikutega lõikamisel kasutage alati

kettakaitset lõikamiseks 15.

Lõikamisel töötage mõõduka, töödeldava materjaliga sobiva

ettenihkega. Ärge rakendage lõikekettale survet, ärge

kallutage ega võngutage seda.

Ärge pidurdage pöörlevat lõikeketast külgsurve

Ettenihke suund peab

korral tekib oht, et

iseenesest lõikejoonest

Profiilide ja nelikanttorude lõikamist on kõige lihtsam

alustada väikseima läbilõikega kohast.

f Kivi lõikamisel tagage piisav tolmueemaldus.

f Kandke tolmukaitsemaski.

f Seadet tohib kasutada üksnes

kuivlõikamiseks/kuivlihvimiseks.

Kivi lõikamiseks on soovitav kasutada teemantlõikeketast.

Tolmu ärajuhtiva kattega varustatud juhtraamiga 23

lõikamisel peab tolmuimeja sobima kivitolmu imemiseks.

Bosch pakub sobivaid tolmuimejaid.

OBJ_DOKU-27975-001.fm Page 243 Thursday, September 15, 2011 8:31 AM244 | Latviešu 1 619 929 J27 | (15.9.11) Bosch Power Tools Eriti kõvade materjalide, näiteks suure ränisisaldusega

betooni, lõikamisel võib esineda teemantlõikeketta

ülekuumenemist ja seeläbi kahjustumist. Sellest annab märku

koos kettaga pöörlev nn „sädemete vöö“.

Sellisel juhul katkestage lõikamine ja jahutage ketast veidi

aega tühikäigupööretel.

Märgatavalt vähenenud lõikejõudlus ja nn „sädemete vöö“

ketta ümber annavad märku sellest, et teemantketas on

muutunud nüriks. Tehes mõne lühikese lõike abrasiivses

materjalis (nt silikaattellises), saate ketta jälle teravaks.

Staatikaalased juhised

Soonte lõikamisel kandvatesse seintesse tuleb juhinduda

standardi DIN 1053 1. osast või vastava riigi seadustest.

Neid eeskirju tuleb tingimata järgida. Enne töö alustamist

pidage nõu pädeva staatikaspetsialisti, arhitekti või

Hooldus ja teenindus

f Enne mistahes tööde teostamist elektrilise tööriista

kallal tõmmake pistik pistikupesast välja.

f Seadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

f Äärmuslike töötingimuste korral kasutage võimaluse

korral tolmuimejat. Puhastage sageli

ventilatsiooniavasid ja kasutage

rikkevoolukaitselülitit. Äärmuslike töötingimuste korral

võib seadmesse koguneda elektrit juhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda.

Hoidke ja käsitsege lisatarvikut hoolikalt.

Tööohutuse tagamiseks tuleb toitejuhe lasta vajaduse korral

vahetada Boschi elektriliste tööriistade volitatud

Antud seade on hoolikalt valmistatud ja testitud. Kui seade

sellest hoolimata rikki läheb, tuleb see lasta parandada

Boschi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote paranduse ja

hooldusega ning varuosadega seotud küsimustele. Joonised

ja lisateabe varuosade kohta leiate ka veebiaadressilt:

Boschi müügiesindajad nõustavad Teid toodete ja lisa-

tarvikute ostmise, kasutamise ja seadistamisega seotud

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Faks: + 372 (0679) 1129

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks

keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elektrilisi tööriistu

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja nõukogu

direktiivile 2002/96/EÜ elektri- ja

elektroonikaseadmete jäätmete kohta ning

direktiivi kohaldamisele liikmesriikides

tuleb kasutuskõlbmatuks muutunud

elektrilised tööriistad eraldi kokku koguda

ja keskkonnasäästlikult korduskasutada või ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu
