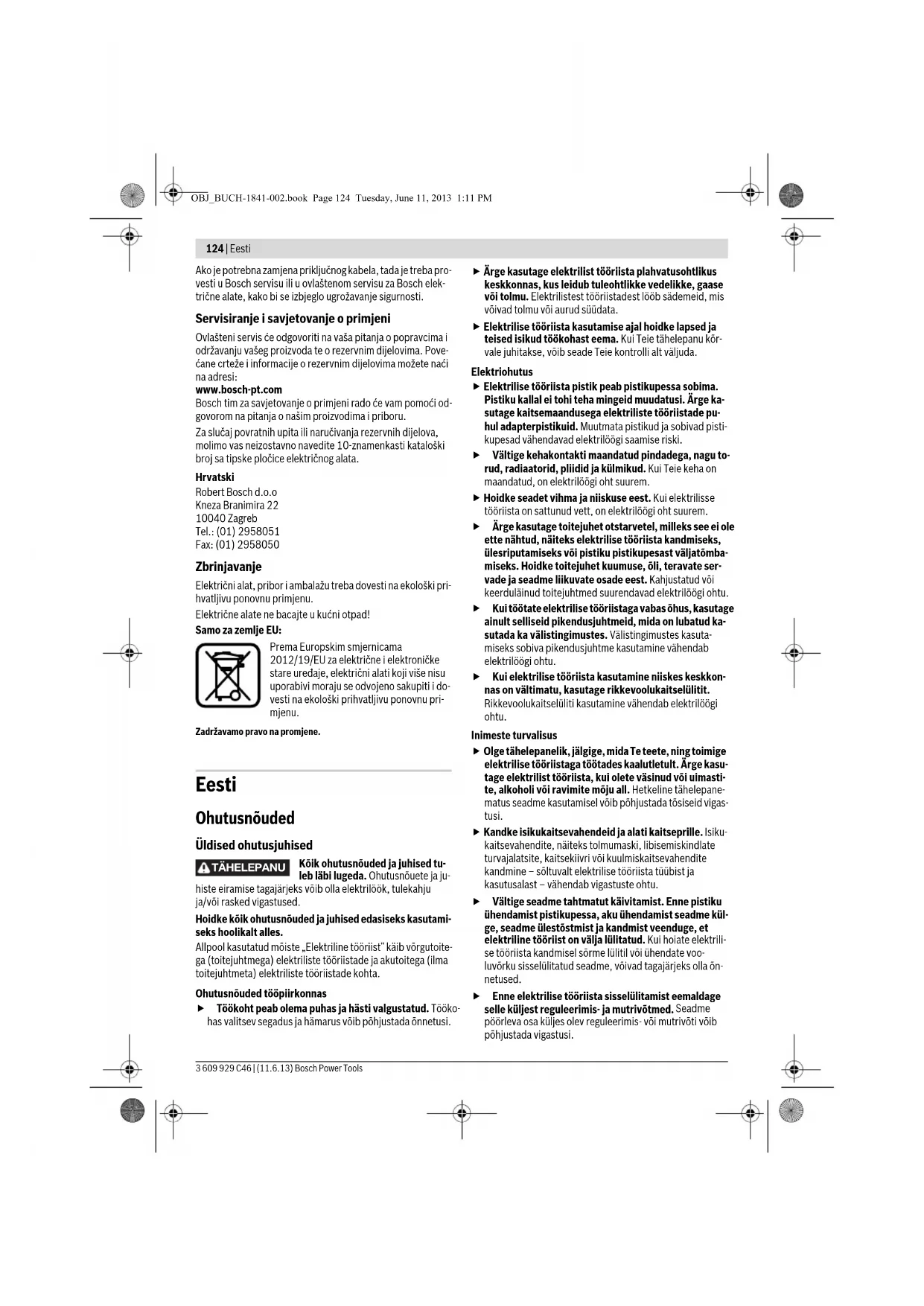

trake od filzelina Poliranje trake od filzelina OBJ_BUCH-1841-002.book Page 123 Tuesday, June 11, 2013 1:11 PM124 | Eesti 3 609 929 C46 | (11.6.13) Bosch Power Tools Ako je potrebna zamjena priključnog kabela, tada je treba pro- vesti u Bosch servisu ili u ovlaštenom servisu za Bosch elek- trične alate, kako bi se izbjeglo ugrožavanje sigurnosti. Servisiranje i savjetovanje o primjeni Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i održavanju vašeg proizvoda te o rezervnim dijelovima. Pove- ćane crteže i informacije o rezervnim dijelovima možete naći na adresi: www.bosch-pt.com Bosch tim za savjetovanje o primjeni rado će vam pomoći od- govorom na pitanja o našim proizvodima i priboru. Za slučaj povratnih upita ili naručivanja rezervnih dijelova, molimo vas neizostavno navedite 10-znamenkasti kataloški broj sa tipske pločice električnog alata. Hrvatski Robert Bosch d.o.o Kneza Branimira 22 10040 Zagreb Tel.: (01) 2958051 Fax: (01) 2958050 Zbrinjavanje Električni alat, pribor i ambalažu treba dovesti na ekološki pri- hvatljivu ponovnu primjenu. Električne alate ne bacajte u kućni otpad! Samo za zemlje EU: Prema Europskim smjernicama 2012/19/EU za električne i elektroničke stare uređaje, električni alati koji više nisu uporabivi moraju se odvojeno sakupiti i do- vesti na ekološki prihvatljivu ponovnu pri- mjenu. Zadržavamo pravo na promjene. Eesti Ohutusnõuded Üldised ohutusjuhised Kõik ohutusnõuded ja juhised tu- leb läbi lugeda. Ohutusnõuete ja ju- histe eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami- seks hoolikalt alles. Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoite- ga (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas Töökoht peab olema puhas ja hästi valgustatud. Tööko- has valitsev segadus ja hämarus võib põhjustada õnnetusi. Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu kõr- vale juhitakse, võib seade Teie kontrolli alt väljuda. Elektriohutus Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka- sutage kaitsemaandusega elektriliste tööriistade pu- hul adapterpistikuid. Muutmata pistikud ja sobivad pisti- kupesad vähendavad elektrilöögi saamise riski. Vältige kehakontakti maandatud pindadega, nagu to- rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem. Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmba- miseks. Hoidke toitejuhet kuumuse, õli, teravate ser- vade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud ka- sutada ka välistingimustes. Välistingimustes kasuta- miseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. Kui elektrilise tööriista kasutamine niiskes keskkon- nas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasu- tage elektrilist tööriista, kui olete väsinud või uimasti- te, alkoholi või ravimite mõju all. Hetkeline tähelepane- matus seadme kasutamisel võib põhjustada tõsiseid vigas- tusi. Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku- kaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu. Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme kül- ge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrili- se tööriista kandmisel sõrme lülitil või ühendate voo- luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn- netused. Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. TÄHELEPANU OBJ_BUCH-1841-002.book Page 124 Tuesday, June 11, 2013 1:11 PMEesti | 125 Bosch Power Tools 3 609 929 C46 | (11.6.13) Vältige ebatavalist kehaasendit. Võtke stabiilne töö- asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku- vatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on sead- mega ühendatud ja et neid kasutatakse õigesti. Tolmu- eemaldusseadise kasutamine vähendab tolmust põhjusta- tud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kah- justatud määral, mis mõjutab seadme töökindlust. Las- ke kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded lihvmasinate kasutamisel Hoidke tööriista isoleeritud käepidemest, sest lihvlint võib tabada tööriista toitejuhet. Kontakt pinge all oleva juhtmega võib pingestada tööriista metallosad ja põhjusta- da elektrilöögi. Kasutage elektrilist tööriista ainult kuivlihvimiseks. Vee tungimine seadmesse suurendab elektrilöögi ohtu. Viige toorikuga kokku üksnes sisselülitatud seade ja lü- litage seade välja alles pärast toorikult eemaldamist. Seade võib äkitselt liikuda. Ärge kunagi puudutage liikuvat lihvlinti. Võite ennast vi- gastada. Veenduge, et sädemed ei ohusta teisi inimesi. Eemal- dage seadme lähedusest süttivad materjalid. Metallide lihvimisel lendub sädemeid. Ärge kasutage kulunud ega vigastatud lihvlinte. Vigas- tatud lihvlindid võivad rebeneda, eemale paiskuda ja vigas- tusi tekitada. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv me- tallitolm võib põhjustada elektrilisi ohte. Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoi- des. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjus- tada kontrolli kaotuse seadme üle. Seadme ja selle funktsioonide kirjeldus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah- ti. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud metalli kuivlihvimiseks, struktureerimiseks ja poleerimiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Lihvlindi jooksu reguleerimise kruvi 2 Spindlilukustus 3 Lisakäepide (isoleeritud haardepind) 4 Lüliti (sisse/välja) 5 Lihvimisotsaku lukustushoob 6 Lihvlindi liikumiskiiruse regulaator 7 Ülekanderullik 8 Korpuse kate OBJ_BUCH-1841-002.book Page 125 Tuesday, June 11, 2013 1:11 PM126 | Eesti 3 609 929 C46 | (11.6.13) Bosch Power Tools 9 Korpuse katte kinnituskruvi 10 Lihvimisotsak 11 Liugelement* 12 Lihvlint* 13 Ümbersuunamisrullik 14 Tugipind 15 Käepide (isoleeritud haardepind) 16 Lihvkäpp* *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Andmed müra/vibratsiooni kohta Müra mõõdetud vastavalt standardile EN 60745. Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 89 dB(A); müravõimsuse tase 100 dB(A). Mõõ- temääramatus K=3 dB. Kasutage kuulmiskaitsevahendeid! Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää- ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

Käesolevas juhendis toodud vibratsioon on mõõdetud stan- dardi EN 60745 kohase mõõtemeetodi järgi ja seda saab ka- sutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasu- tatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurenda- da. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Vastavus normidele Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2011/65/EL, 2004/108/EÜ, 2006/42/EÜ. Tehniline toimik (2006/42/EÜ) saadaval: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen08.06.2013 Montaaž Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. Tolmu/saepuru äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita- va toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahen- did). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Lisakäepideme paigaldamine (vt joonist A) Kasutage seadet alati koos lisakäepidemega 3. Kinnitage lisakäepide 3 sõltuvalt tööoperatsioonist seadme paremale või vasakule küljele. Lihvimisotsaku reguleerimine (vt joonist B) – Avage täielikult lukustushoob 5, enne kui asute reguleeri- ma lihvimisotsakut 10. Elektriline viil GEF 7 E Tootenumber 3 601 HA8 0.. Nimivõimsus W720 Lihvlindi liikumiskiirus, kui regu- laator on seatud astmele

Kaal EPTA-Procedure 01/2003 järgi kg 2,0 Kaitseaste /II Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasu- tusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1841-002.book Page 126 Tuesday, June 11, 2013 1:11 PMEesti | 127 Bosch Power Tools 3 609 929 C46 | (11.6.13) – Keerake lihvimisotsak 10 töötingimuste ja tööasendiga so- bivasse asendisse. – Sulgege lukustushoob 5 ja pingutage see tugevasti kinni. Märkus: Lukustushoob 5 on vabajooksuga, mis lubab keerata lukustushooba ergonoomiliselt soodsasse või ruumi säästvas- se asendisse. Tõmmake kinnipingutatud lukustushoova 5 pidet reduktori- peast eemale, keerake soovitud asendisse ja laske tagasi ko- hale vetruda. Lihvlindi vahetus (vt joonist C) – Keerake lahti kinnituskruvi 9 ja eemaldage korpuse kate 8. – Suruge lihvimisotsakut 10 tugipinnal 14 vastu kõva eset (nt vastu töötasapinda) seni, kuni lihvimisotsak 10 kohale vetrub. Eemaldage lihvlint 12. – Paigaldage uus lihvlint 12 esmalt ülekanderullikule 7 ja seejärel ümbersuunamisrullikule 13. Veenduge, et lihvlin- di siseküljel oleva noole suund (kui nool on olemas) ja kor- puse kattel 8 oleva noole suund ühtivad. Vabastage lihvi- misotsak 10 uuesti, nii et lihvlint 12 tõmbub pingule. – Kinnitage korpuse kate 8 kinnituskruviga 9. – Vajaduse korral reguleerige lindi jooksu, vt punkt „Lindi jooksu reguleerimine“. Lindi jooksu reguleerimine (vt joonist D) Reguleerige lindi jooksu vaid siis, kui tööriist on välja lülitatud ja vooluvõrgust lahutatud. Keerake reguleerimise kruvi 1 seni, kuni lihvlint 12 on tsent- reeritult ümbersuunamisrullikul 13. Lihvlindi valik Vastavalt töödeldavale materjalile ja soovitud pinnakvalitee- dile saab kasutada erinevaid lihvlinte: Märkus: Olenevalt kasutusotstarbest ja töödeldavast mater- jalist võiv kasutada elastseid või jäike lihvlinte. Lihvkäpa vahetamine (vt joonist E) –Eemaldage lihvlint 12 (vt punkt „Lihvlindi vahetus“). – Keerake välja kruvi 1 ja eemaldage lihvkäpp 16. – Paigaldage uus lihvkäpp 16 ja kinnitage see kruviga 1. – Veenduge, et monteerite lihvkäpa 16 kokku samamoodi nagu näidatud joonisel E. – Asetage peale lihvlint 12 (vt punkt „Lihvlindi vahetus“). – Reguleerige välja lindi jooks (vt punkt „Lindi jooksu regu- leerimine“). Kasutus Seadme kasutuselevõtt Pöörake tähelepanu võrgupingele! Võrgupinge peab ühtima tööriista andmesildil märgitud pingega. And- mesildil toodud 230 V seadmeid võib kasutada ka 220 V võrgupinge korral. Sisse-/väljalülitus Seadme kasutuselevõtuks lükake lüliti (sisse/välja) 4 ette. Elektrilise tööriista väljalülitamiseks lükake lüliti (sisse/väl- ja) 4 taha. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Lihvlindi kiiruse reguleerimine Lihvitava materjali kahjustamise vältimiseks valige konkreetseks tööks sobiv kiirus. Lihvlindi liikumiskiiruse regulaatorist 6 saate kiirust muuta ka töötamise ajal. Lihvlindi vajalik kiirus sõltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus. Fliislindi kasutamisel ei tohi pöörete arvu regulaator ol- la seatud kõrgemale astmele kui 4. Vastasel korral lä- heb fliislint liiga kuumaks. Tööjuhised Tasandusvõime ja lihvimiskvaliteet sõltub suures osas lihvlin- di valikust ja lihvlindi väljareguleeritud kiirusest. Lihvlintide kasutusea pikendamiseks rakendage võimalikult väikest survet. Liiga suur surve ei suurenda lihvimisjõudlust, vaid toob kaasa elektrilise tööriista ja lihvlindi suurema kulu- mise. Töötage mõõduka ettenihkega ja lihvige pinda paralleelsete liigutustega nii, et lihvimisradade servad kattuvad. Ideaalse lihvitud pinna saavutamiseks valige maksimaalselt ühe ühiku võrra karedam lihvlint. Kasutage ainult Boschi originaal-lihvimistarvikuid. Ainult laitmatu kvaliteediga lihvlindid tagavad hea lihvimistu- lemuse ja säästavad seadet. Ärge kinnitage tööpingi külge elektrilisi tööriistu. Töö- pingi külge kinnitatud elektrilised tööriistad ja teravaotsali- sed tarvikud võivad põhjustada raskeid vigastusi. Lihvimistarvikute hoidmine Hoidke lihvimistarvikuid originaalpakendis temperatuuril 15 °C – 25 °C ja õhuniiskusel 40 % – 70 %. Ärge jätke lihvimistarvikuid pikemaks ajaks betoonpõrandale, avatud akende ja radiaatorite lähedusse. Ärge murdke lihvlinte kokku, vastasel korral muutuvad need kasutuskõlbmatuks. Teralisus Kuivlihvimiseks ja eellihvimiseks jäme 40, 60 Struktureerimiseks ja väikeste eba- tasasuste silumiseks keskmine 80, 120 Peenstruktureerimiseks peen
