BRUKSANVISNING GEF 7 E BOSCH

Filtbånd Polering Filtbånd OBJ_BUCH-1841-002.book Page 41 Tuesday, June 11, 2013 1:11 PM42 | Dansk 3 609 929 C46 | (11.6.13) Bosch Power Tools Udskiftning af slibearm (se Fig. E) – Demonter slibebåndet 12 (se afsnit „Udskiftning af slibe- bånd“). – Skru justeringsskruen 1 ud og tag slibearmen 16 af. – Sæt den nye slibearm 16 i og fastgør den med justerings- skruen 1. – Sørg for, at slibearmen 16 monteres i den rigtige retning som vist på Fig. E. –Læg slibebåndet 12 på (se afsnit „Udskiftning af slibe- bånd“). – Indstil båndløbet (se afsnit „Indstilling af båndløb“). Brug Ibrugtagning Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Tænd/sluk Skub til ibrugtagning af el-værktøjet start-stop-kontakten 4 frem. El-værktøjet slukkes ved at skubbe start-stop-kontakten 4 bagud. For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det. Indstilling af båndhastighed Brug en båndhastighed, der passer til anvendelsen, for at forhindre en beskadigelse af materialet. Med hjulet til indstilling af båndhastighed 6 kan du ændre den nødvendige båndhastighed også under driften. Den krævede båndhastighed afhænger af arbejdsmaterialet og arbejdsbetingelserne; den kan optimeres ved praktiske forsøg. Bruges filtbånd, må omdrejningstrinnet maks. stilles på 4. Ellers bliver filtbåndet for varmt. Arbejdsvejledning Abslibningseffekten under slibearbejdet og overfladekvalite- ten bestemmes hovedsageligt af det valgte slibebånd samt den valgte båndhastighed. Arbejd helst med lille arbejdstryk for at øge slibebåndenes le- vetid. Et overdrevet arbejdstryk fører ikke til en større slibe- kapacitet, men derimod til et større slid af el-værktøj og slibe- bånd. Arbejd med jævn fremføring og gennemfør slibearbejdet pa- rallelt og overlappende med slibebanerne. For at opnå en perfekt overflade skal der vælges et slibebånd med en kornstørrelse, der maks. overspringer en kornstørrel- se. Anvend kun originalt Bosch slibetilbehør. Kun fejlfrie slibebånd sikrer et godt sliberesultat og skåner el-værktøjet. Spænd ikke el-værktøj fast i arbejdsbordet. Ispændte el-værktøjer og skarpkantede indsatsværktøjer kan føre til alvorlige kvæstelser. Opbevaring af slibemiddel Opbevar slibemidlet i den originale emballage ved 15 °C – 25 °C rumtemperatur og 40 % – 70 % luftfugtighed. Opbevar ikke slibemidlerne på betongulve, i nærheden af åb- ne vinduer og radiatorer. Knæk ikke slibebånd, da de ellers bliver ubrugelige. Vedligeholdelse og service Vedligeholdelse og rengøring Træk stikket ud af stikkontakten, før der udføres arbej- de på el-værktøjet. El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Fjern fastsiddende slibestøv med en pensel. Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret service- værksted for Bosch el-værktøj for at undgå farer. Kundeservice og brugerrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions- tegninger og informationer om reservedele findes også un- der: www.bosch-pt.com Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Bortskaffelse El-værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det almindelige hus- holdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles se- parat og genbruges iht. gældende miljøfor- skrifter. Ret til ændringer forbeholdes. OBJ_BUCH-1841-002.book Page 42 Tuesday, June 11, 2013 1:11 PMSvenska | 43 Bosch Power Tools 3 609 929 C46 | (11.6.13) Svenska Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person- skador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obe- höriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägg- uttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utom- husbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Fel- strömsskyddet minskar risken för elstöt. Personsäkerhet Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglas- ögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skydds- hjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickprop- pen till vägguttaget och/eller ansluter/tar bort batte- riet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kon- trollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte löst hängande klä- der eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och -upp- samlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av damm- utsugning minskar de risker damm orsakar. Korrekt användning och hantering av elverktyg Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. Dra stickproppen ur vägguttaget och/eller ta bort bat- teriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverkty- get inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att kom- ponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. VARNING OBJ_BUCH-1841-002.book Page 43 Tuesday, June 11, 2013 1:11 PM44 | Svenska 3 609 929 C46 | (11.6.13) Bosch Power Tools Service Låt endast kvalificerad fackpersonal reparera elverk- tyget och endast med originalreservdelar. Detta garan- terar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för slipmaskiner Håll i elverktygets isolerade handtag eftersom slipban- det kan skada den egna nätsladden. Skador på en spän- ningsförande ledning kan göra elverktygets metalldelar spänningsförande och orsaka elektrisk stöt. Använd elverktyget endast för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt. Elverktyget ska vara påkopplat när det förs mot arbets- stycket och frånkopplas först sedan det lyfts upp ur arbetsstycket. Elverktyget kan plötsligt röra på sig. Berör inte roterande slipband. Risk för personskada. Se till att personer inte utsätts för fara till följd av gnis- tor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor. Använd inte utslitna, sönderrivna eller kraftigt till- täppta slipband. Skadade slipband kan rivas sönder, slungas ut och skada någon. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Rengör regelbundet elverktygets ventilationsöpp- ningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säk- rare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säk- rare än med handen. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Produkt- och kapacitetsbeskrivning Läs noga igenom alla säkerhetsanvis- ningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för torrslipning, strukturering och pole- ring av metall. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Justerskruv för bandets inriktning 2 Spindellåsning 3 Stödhandtag (isolerad greppyta) 4 Strömställare Till/Från 5 Spännspak för slipadapter 6 Ställhjul för bandhastighetsförval 7 Drivrulle 8 Huslock 9 Fästskruv för huslock 10 Slipadapter 11 Glidelement* 12 Slipband* 13 Brytrulle 14 Stödyta 15 Handgrepp (isolerad greppyta) 16 Sliparm* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe- hör som finns. Tekniska data Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck- snivå 89 dB(A); ljudeffektnivå 100 dB(A). Onoggrannhet K=3dB. Använd hörselskydd! Totala vibrationsemissionsvärden a

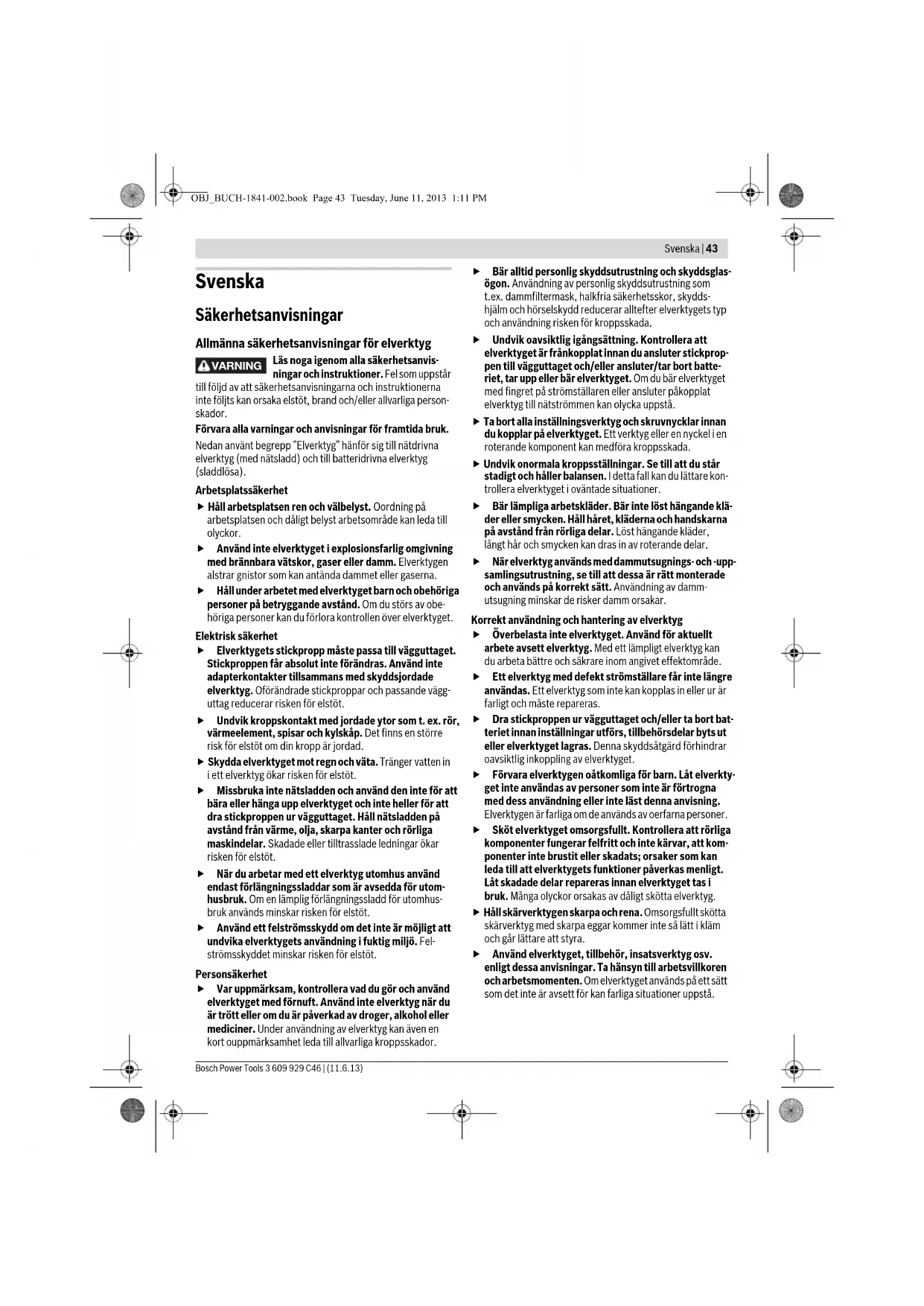

(vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745:

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverk- tyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Elfil GEF 7 E Produktnummer 3 601 HA8 0.. Upptagen märkeffekt W720 Bandhastighet vid ställhjulssteg

m/s m/s m/s m/s m/s m/s 3,5 5,0 7,0 9,0 10,5 12,0 Slipbandslängd mm 457 Slipbandsbredd mm 6/13/20 Förval av bandhastighet

Vikt enligt EPTA-Procedure 01/2003 kg 2,0 Skyddsklass /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. OBJ_BUCH-1841-002.book Page 44 Tuesday, June 11, 2013 1:11 PMSvenska | 45 Bosch Power Tools 3 609 929 C46 | (11.6.13) Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelast- ningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestäm- melserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montage Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Damm-/spånutsugning Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Berö- ring eller inandning av dammet kan orsaka allergiska reak- tioner och/eller andningsbesvär hos användaren eller per- soner som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, spe- ciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbe- tat material. Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Montering av stödhandtag (se bild A) Använd alltid elverktyget med stödhandtag 3. Skruva fast stödhandtaget 3 i relation till arbetssätt till höger eller vänster om växelhuset. Inställning av slipadapter (se bild B) – Öppna spännspaken 5 fullständigt före inställning av sli- padaptern 10. – Sväng slipadaptern 10 så att den motsvarar arbetsvillko- ren och arbetsläget. – Stäng spännspaken 5 och dra stadigt fast den. Anvisning: Spännspaken 5 har ett friläge, så att den kan svängas till ett ergonomiskt eller utrymmessnålt läge. Dra vid åtdragen spännspak 5 ut handtaget från drivenheten, vrid handtaget till önskat läge och låt det sedan återfjädra. Byte av slipband (se bild C) – Lossa fästskruven 9 och ta bort huslocket 8. – Tryck slipadaptern 10 vid stödytan 14 mot ett fast föremål (t.ex. bänkskiva) tills slipadaptern 10 fjädrar in. Demon- tera slipbandet 12. – Lägg upp det nya slipbandet 12 först på drivrullen 7 och sedan på brytrullen 13. Kontrollera att riktningspilarna på slipbandets insida och på elverktygets huslock 8 överens- stämmer. Avlasta åter slipadaptern 10 så att slipbandet 12 spänns. –Montera huslocket 8 med fästskruven 9. – Ställ vid behov in slipbandets löpriktning, se avsnittet ”Inställning av bandets löpriktning”. Inställning av bandets löpriktning (se bild D) Bandets löpriktning får ställas in endast när elverkty- get är frånkopplat och strömmen är bruten. Vrid justerskruven 1 tills slipbandet 12 ligger centriskt på brytrullen 13. Val av slipband Slippapper finns att tillgå i olika utföranden som är anpassade till materialet som ska bearbetas och önskad nedslipningsef- fekt: Anvisning: Beroende på applikation och bearbetat material kan flexibla eller styva slipband användas. Sliparmsbyte (se bild E) – Demonting av slipbandet 12 (se avsnitt ”Byte av slip- band”). – Skruva bort justerskruven 1 och ta bort sliparmen 16. – Lägg upp den nya sliparmen 16 och fäst den med juster- skruven 1. – Kontrollera att sliparmen 16 enligt bild E monteras i rätt riktning. – Lägg upp slipbandet 12 (se avsnitt ”Byte av slipband”). – Ställ in slipbandets löpriktning (se avsnittet ”Inställning av bandets löpriktning”). Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Kornstorlek För torrslipning och förslipning grov 40, 60 För strukturering och utjämning av mindre ojämnheter medel grov 80, 120 För finstrukturering fin
