Bandas de vellón Pulido Bandas de vellón OBJ_BUCH-1841-002.book Page 23 Tuesday, June 11, 2013 1:11 PM24 | Español 3 609 929 C46 | (11.6.13) Bosch Power Tools Únicamente unas bandas lijadoras en buenas condiciones permiten conseguir un buen rendimiento en el arranque de material, además de cuidar la herramienta eléctrica. No fije herramientas eléctricas a la mesa de trabajo. Las herramientas eléctricas que han sido fijadas y los afila- dos útiles pueden acarrear graves lesiones. Almacenaje de las bandas abrasivas Almacene las bandas abrasivas en el embalaje original a una temperatura ambiente de 15 °C – 25 °C y una humedad del aire de 40 % – 70 %. No almacene el material abrasivo sobre suelos de hormigón o cerca de ventanas abiertas o calefacciones. Evite provocar dobleces en las bandas lijadoras, ya que que- darían inservibles. Mantenimiento y servicio Mantenimiento y limpieza Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corrien- te. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Retire el polvo adherido con un pincel. La sustitución de un cable de conexión deteriorado deberá ser realizada por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch con el fin de garantizar la seguridad del aparato. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Los dibujos de despie- ce e informaciones sobre las piezas de recambio los podrá ob- tener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosa- mente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Para cualquier consulta o pedido de piezas de repuesto es im- prescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: 902 531 53 Fax: 902 531554 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: (01) 2190332 Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203198 Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2012/19/UE sobre aparatos eléctricos y electrónicos inservibles, tras su transposi- ción en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Reservado el derecho de modificación. OBJ_BUCH-1841-002.book Page 24 Tuesday, June 11, 2013 1:11 PMPortuguês | 25 Bosch Power Tools 3 609 929 C46 | (11.6.13) Português Indicações de segurança Indicações gerais de advertência para ferramen- tas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves le- sões. Guarde bem todas as advertências e instruções para futu- ra referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indica- ções de advertência, refere-se a ferramentas eléctricas ope- radas com corrente de rede (com cabo de rede) e a ferramen- tas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficiente- mente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líqui- dos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferra- menta eléctrica durante a utilização. No caso de distrac- ção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com su- perfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a cho- que eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Ja- mais utilizar o cabo para transportar a ferramenta eléc- trica, para pendurá-la, nem para puxar a ficha da toma- da. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um cho- que eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um cho- que eléctrico. Se não for possível evitar o funcionamento da ferra- menta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha pru- dência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fati- gado ou sob a influência de drogas, álcool ou medica- mentos. Um momento de descuido ao utilizar a ferramen- ta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de pro- tecção pessoal, como máscara de protecção contra pó, sa- patos de segurança antiderrapantes, capacete de segu- rança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desli- gada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca an- tes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movi- mento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição fir- me e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inespe- radas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de par- tes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e uti- lizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctri- cas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apro- priada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interrup- tor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser repa- rada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de se- gurança evita o arranque involuntário da ferramenta eléc- trica. ATENÇÃO OBJ_BUCH-1841-002.book Page 25 Tuesday, June 11, 2013 1:11 PM26 | Português 3 609 929 C46 | (11.6.13) Bosch Power Tools Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te- nham lido estas instruções, utilizem o aparelho. Ferra- mentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeita- mente e não emperram, e se há peças quebradas ou da- nificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramen- tas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferra- mentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e po- dem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramen- tas de aplicação, etc. conforme estas instruções. Con- siderar as condições de trabalho e a tarefa a ser execu- tada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situ- ações perigosas. Serviço Só permita que o seu aparelho seja reparado por pesso- al especializado e qualificado e só com peças de reposi- ção originais. Desta forma é assegurado o funcionamento seguro do aparelho. Indicações de segurança para lixadeiras Segurar a ferramenta eléctrica pelas superfícies isola- das do punho, pois a cinta abrasiva pode atingir o pró- prio cabo de rede. A danificação de um cabo sob tensão pode colocar peças metálicas da ferramenta eléctrica sob tensão e levar a um choque eléctrico. Apenas utilizar a ferramenta eléctrica para o corte a se- co. A infiltração de água num aparelho eléctrico aumenta o risco de choque eléctrico. Sempre conduzir a ferramenta eléctrica em direcção da peça a ser trabalhada quando estiver ligada e só des- ligá-la, após ter retirado-a da peça a ser trabalhada. A ferramenta eléctrica pode movimentar-se de repente. Jamais tocar na correia abrasiva, enquanto esta esti- ver em movimento. Há risco de lesões. Assegure-se de que nenhuma pessoa corra risco devido a voo de faúlhas. Remover os materiais inflamáveis das proximidades. Ao lixar é produzido voo de faúlhas. Não utilizar correias abrasivas gastas, rasgadas ou ex- tremamente usadas. Correias abrasivas danificadas po- dem rasgar, ser atiradas para longe e ferir alguém. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de me- tal pode causar perigos eléctricos. Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição fir- me. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode em- perrar e levar à perda de controlo sobre a ferramenta eléc- trica. Descrição do produto e da potência Devem ser lidas todas as indicações de ad- vertência e todas as instruções. O desres- peito das advertências e instruções apresen- tadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Abrir a página basculante contendo a apresentação do apare- lho, e deixar esta página aberta enquanto estiver lendo a ins- trução de serviço. Utilização conforme as disposições A ferramenta eléctrica é destinada para lixar a seco, para es- truturar e para polir metais. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apre- sentação da ferramenta eléctrica na página de esquemas. 1 Parafuso de ajuste para o caminho da correia 2 Bloqueio do fuso 3 Punho adicional (superfície isolada) 4 Interruptor de ligar-desligar 5 Alavanca de aperto para o adaptador de lixamento 6 Roda de ajuste para a pré-selecção da velocidade da cinta 7 Rolo de accionamento 8 Tampa de caixa 9 Parafuso de fixação para a tampa da carcaça 10 Adaptador para lixar 11 Elemento de deslize* 12 Correia abrasiva* 13 Rolo de desvio 14 Superfície de apoio 15 Punho (superfície isolada) 16 Braço para lixar* *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. OBJ_BUCH-1841-002.book Page 26 Tuesday, June 11, 2013 1:11 PMPortuguês | 27 Bosch Power Tools 3 609 929 C46 | (11.6.13) Dados técnicos Informação sobre ruídos/vibrações Valores de medição para ruídos, averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 89 dB(A); Nível de potência acústi- ca 100 dB(A). Incerteza K=3 dB. Usar protecção auricular! Totais valores de vibrações a

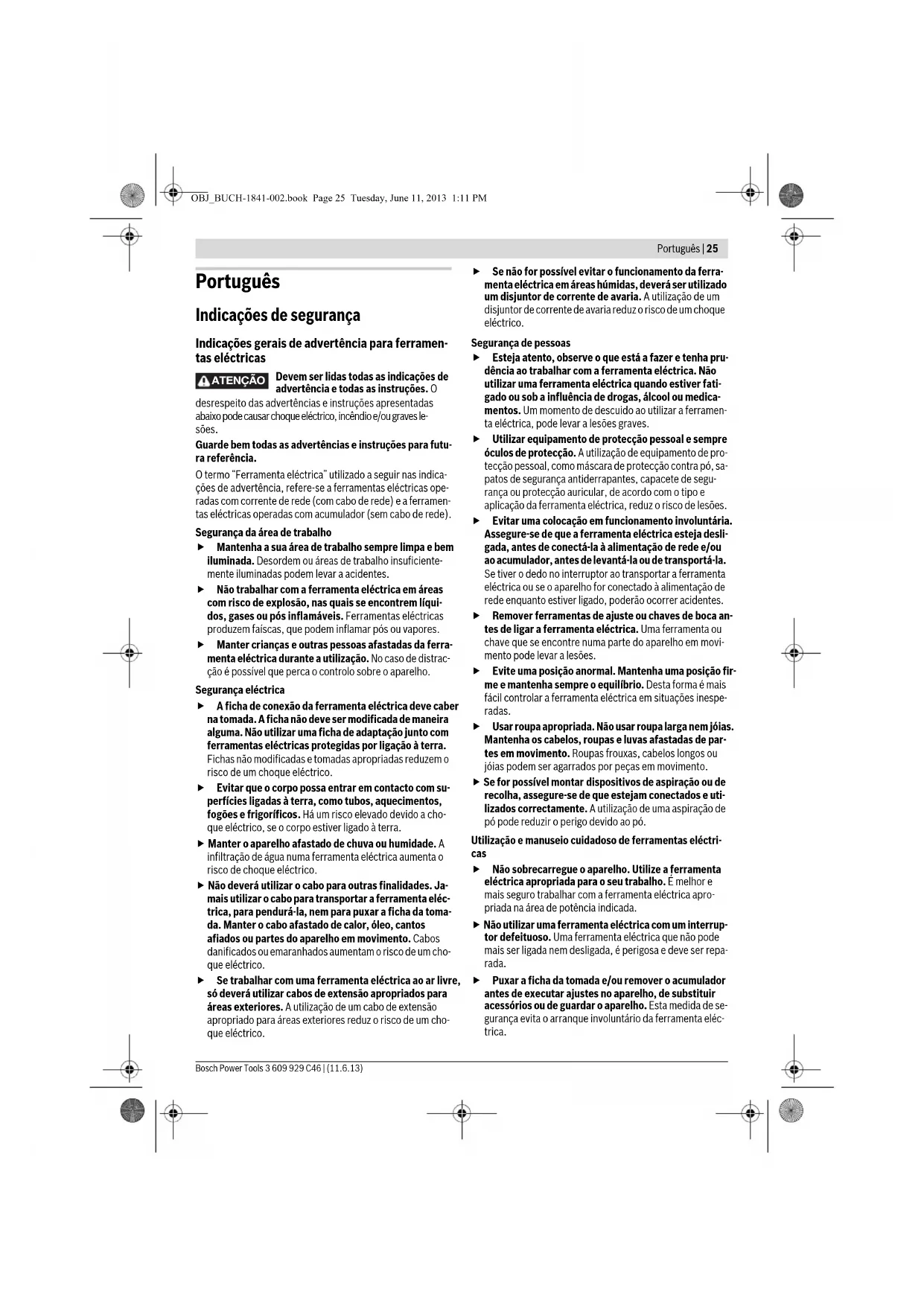

(soma dos vectores de três di- recções) e incerteza K averiguada conforme EN 60745:

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normali- zado pela norma EN 60745 e pode ser utilizado para a com- paração de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti- lizada para outras aplicações, com outras ferramentas de tra- balho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmen- te a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: Manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o pro- duto descrito em “Dados técnicos” cumpre as seguintes nor- mas ou documentos normativos: EN 60745 conforme as dis- posições das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9 D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montagem Antes de todos trabalhos na ferramenta eléctrica deve- rá puxar a ficha de rede da tomada. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, po- dem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encon- trem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de ma- deiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal espe- cializado. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respi- ratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalha- dos, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Montar o punho adicional (vejafiguraA) Só utilizar a sua ferramenta eléctrica com o punho adi- cional 3. Atarraxar o punho adicional 3 de acordo com o tipo de traba- lho, do lado direito ou do lado esquerdo do cabeçote de en- grenagens. Ajustar o adaptador para lixar (veja figura B) – Abrir totalmente a alavanca de aperto 5, antes de ajustar o adaptador para lixar 10. – Deslocar o adaptador para lixar 10 de acordo com as suas condições de trabalho e com a sua posição de trabalho. – Fechar a alavanca de aperto 5 e apertá-la. Lima eléctrica GEF 7 E N° do produto 3 601 HA8 0.. Potência nominal consumida W720 Velocidade da correia com nível da roda de ajuste

m/s m/s m/s m/s m/s m/s 3,5 5,0 7,0 9,0 10,5 12,0 Comprimento da correia abrasiva mm 457 Largura da correia abrasiva mm 6/13/20 Pré-selecção da velocidade da cinta

Peso conforme EPTA-Procedure 01/2003 kg 2,0 Classe de protecção /II As indicações valem para tensões nominais [U] de 230 V. Estas indica- ções podem variar dependendo de tensões inferiores e dos modelos es- pecíficos dos países. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1841-002.book Page 27 Tuesday, June 11, 2013 1:11 PM28 | Português 3 609 929 C46 | (11.6.13) Bosch Power Tools Nota: A alavanca de aperto 5 tem um ponto neutro, para que possa girar para uma posição ergonomicamente favorável ou para que economize espaço. Com a alavanca de aperto acionada 5, puxe o punho da cabe- ça da engrenagem para longe e girá-lo para a posição deseja- da e deixar amortecer. Substituir a correia abrasiva (veja figura C) – Soltar o parafuso de fixação 9 e remover a tampa da carca- ça 8. – Premir o adaptador para lixar 10, com sua superfície de apoio 14, sobre um objecto firme (por ex. bancada de tra- balho) até que o adaptador para lixar 10 engate. Desmon- tar a correia abrasiva 12. – Colocar a nova correia abrasiva 12 primeiramente sobre a polia de acionamento 7 e, em seguida, sobre o rolo de des- vio 13. Certifique-se de que a direcção das setas no lado interior da correia abrasiva (se existente) e na tampa da carcaça 8 da ferramenta eléctrica coincidam. Aliviar nova- mente o adaptador para lixar 10, de modo que a correia abrasiva 12 seja esticada. – Montar a tampa da carcaça 8 com o parafuso de fixação 9. – Se necessário, ajustar a marcha da correia, veja secção “Ajustar o caminho da correia”. Ajustar o caminho da correia (veja figura D) Só ajustar a marcha da correia quando a ferramenta eléctrica estiver desligada e separada da rede eléctri- ca. Girar o parafuso de ajuste 1, até a correia abrasiva 12 estar centrada sobre o rolo de desvio 13. Selecção da cinta abrasiva Estão disponíveis diversas cintas abrasivas, de acordo com o material a ser trabalhado e com o desbaste desejado da su- perfície: Nota: Dependendo do tipo da aplicação e do material a ser processado, podem ser utilizadas correias flexíveis ou rígi- das. Substituir o braço abrasivo (veja figura E) – Desmontar a correia abrasiva 12 (veja capítulo “Substituir a correia abrasiva”). – Desatarraxar o parafuso de ajuste 1 e retirar o braço abra- sivo 16. – Colocar o novo braço abrasivo 16 e fixá-lo com o parafuso de ajuste 1. – Observe que o braço abrasivo 16 seja montado na orienta- ção correta, como indicado na imagem E. – Colocar a correia abrasiva 12 (veja capítulo “Substituir a correia abrasiva”). – Ajustar a marcha da correia (veja secção “Ajustar o cami- nho da correia”). Funcionamento Colocação em funcionamento Observar a tensão de rede! A tensão da fonte de corren- te deve coincidir com a indicada na chapa de identifica- ção da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctri- ca, empurrar o interruptor de ligar-desligar 4 para frente. Para a desligar a ferramenta eléctrica é necessário empurrar o interruptor de ligar-desligar 4 para trás. Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada. Pré-seleccionar a velocidade da cinta Deve ser utilizado um número de rotações adaptado à velocidade da correia, para evitar danos no material. Com a roda de ajuste para a pré-selecção da velocidade da correia 6 também é possível alterar a velocidade da correia durante o funcionamento. A necessária velocidade da cinta depende do material e das condições de trabalho e pode ser verificada através de en- saios práticos. Ao utilizar o velo abrasivo, deve ser ajustado o máximo o nível de rotações 4. Caso contrário o velo abrasivo se aquece demais. Indicações de trabalho A potência abrasiva e a qualidade da superfície dependem es- pecialmente da correia abrasiva seleccionada, assim como da velocidade da correia pré-seleccionada. Trabalhar com a mínima força de pressão possível, para au- mentar a vida útil das cintas abrasivas. Um aumento demasia- do da força de pressão não leva a uma potência abrasiva mais alta, mas aumenta o desgaste da ferramenta eléctrica e da cinta abrasiva. Trabalhar com avanço moderado e lixar movimentando a fer- ramenta de modo a lixar com pistas paralelas e sobrepostas. Para obter uma perfeita superfície, não deverá pular mais do que um tamanho de grão ao selecionar a correia abrasiva. Só utilizar acessórios de lixar originais Bosch. Só cintas abrasivas em perfeito estado proporcionam uma perfeita potência abrasiva e poupam a ferramenta eléctrica. Fixar a ferramenta eléctrica na mesa de trabalho. Ferra- mentas eléctricas fixas e os cantos afiados das ferramen- tas de trabalho podem causar graves lesões. Grão Para lixar a seco e para desbaste grosseiro 40, 60 Para estruturar e para aplainar pequenos desníveis médio 80, 120 Para o estruturamento fino fino
