Tipo de produto	Rebitadeira a bateria (instalação de rebites cegos)
Modelo	Bosch GRG 18V-16 C Professional
Referência	3 601 JK5 ...
Curso	25 mm
Força de tração	16 000 N
Peso (de acordo com EPTA)	2,0 a 3,0 kg (dependendo da bateria)
Alimentação	Bateria de íon de lítio 18 V (GBA 18V... ou ProCORE18V...)
Carregador compatível	GAL 18..., GAX 18..., GAL 36...
Bluetooth	Bluetooth 4.2 Low Energy, alcance máx. 30 m
Faixa de frequências Bluetooth	2.400-2.483,5 MHz, potência < 1 mW
Pilha botão (módulo Bluetooth)	3 V CR 2450, vida útil aprox. 5 anos
Temperatura de operação	-20 °C a +50 °C
Temperatura de carga	0 °C a +35 °C
Nível de ruído	73,5 dB(A) (pressão acústica), incerteza K=3 dB
Vibrações	a_h = 1,0 m/s², incerteza K=1,5 m/s²
Modos de operação	AUTO ON (automático) e AUTO OFF (manual)
Diâmetros de rebites compatíveis	3,0 mm a 6,4 mm (aço, alumínio, etc.)
Capacidade do coletor de resíduos	Para hastes de rebites quebradas, esvaziar regularmente
Iluminação	LED de iluminação automática
Acessórios fornecidos	Bicos (3 tamanhos), chave sextavada, clipe de cinto, anel de fixação
Manutenção	Limpeza das garras de aperto, substituição possível
Reparabilidade	Peças de reposição disponíveis, serviço pós-venda Bosch

Perguntas frequentes - GRG 18V16 C Professional BOSCH

Quais tipos de rebites posso usar com o Bosch GRG 18V-16 C?

Você pode instalar rebites cegos com diâmetros de 3,0 mm a 6,4 mm. Consulte a tabela de combinações de rebite/bico no manual para escolher o bico adequado.

Como trocar o bico?

Desparafuse o bico usando a chave sextavada fornecida. Parafuse o novo bico e aperte-o com a mesma chave. O porta-bicos aceita três tamanhos diferentes.

O que fazer se a tela ficar amarela?

Uma tela amarela na interface do usuário indica um aviso: garras de aperto sujas ou desgastadas, bateria fraca ou eletrônica superaquecida. Siga as instruções do manual (limpeza, substituição, resfriamento).

Como esvaziar o coletor de resíduos?

Desparafuse o coletor no sentido anti-horário, descarte as hastes de rebites em uma lixeira, e depois aperte-o novamente no sentido horário. Certifique-se de fazê-lo antes que fique muito cheio.

Qual bateria posso usar?

Use exclusivamente baterias Bosch GBA 18V... ou ProCORE18V... Os carregadores recomendados são GAL 18..., GAX 18... ou GAL 36... Uma bateria parcialmente carregada é fornecida de acordo com as normas de transporte.

Como funciona o modo AUTO ON?

No modo AUTO ON, pressione brevemente o gatilho e solte-o. A instalação do rebite é feita automaticamente até que a haste se quebre. Este modo oferece grande conforto na rebitagem.

Posso usar a ferramenta sem bateria conectada?

Não, a ferramenta funciona apenas com bateria. Insira uma bateria carregada até travar. Retire-a pressionando o botão de liberação antes de qualquer manutenção.

Como limpar as garras de aperto?

Desparafuse a cabeça, trave o eixo com uma chave plana de 16 mm, solte o mandril, remova-o, e então limpe as garras e a mola com uma escova macia. Remonte na ordem inversa.

O que fazer se o indicador de aviso acender?

O indicador Substituir (14) ou Verificar (15) solicita que você verifique as garras de aperto. Limpe-as ou substitua-as se necessário, e então pressione o botão RESET por 2 segundos.

Como conectar a ferramenta ao meu smartphone?

Baixe o aplicativo Bosch Toolbox no Android ou iOS, ative o Bluetooth no seu dispositivo móvel e siga as instruções no aplicativo. A ferramenta envia um sinal Bluetooth Low Energy (alcance máx. 30 m).

MANUAL DE UTILIZADOR GRG 18V16 C Professional BOSCH

Manual de instruções originaI

Manual de instruções original

Manual de instruções original:

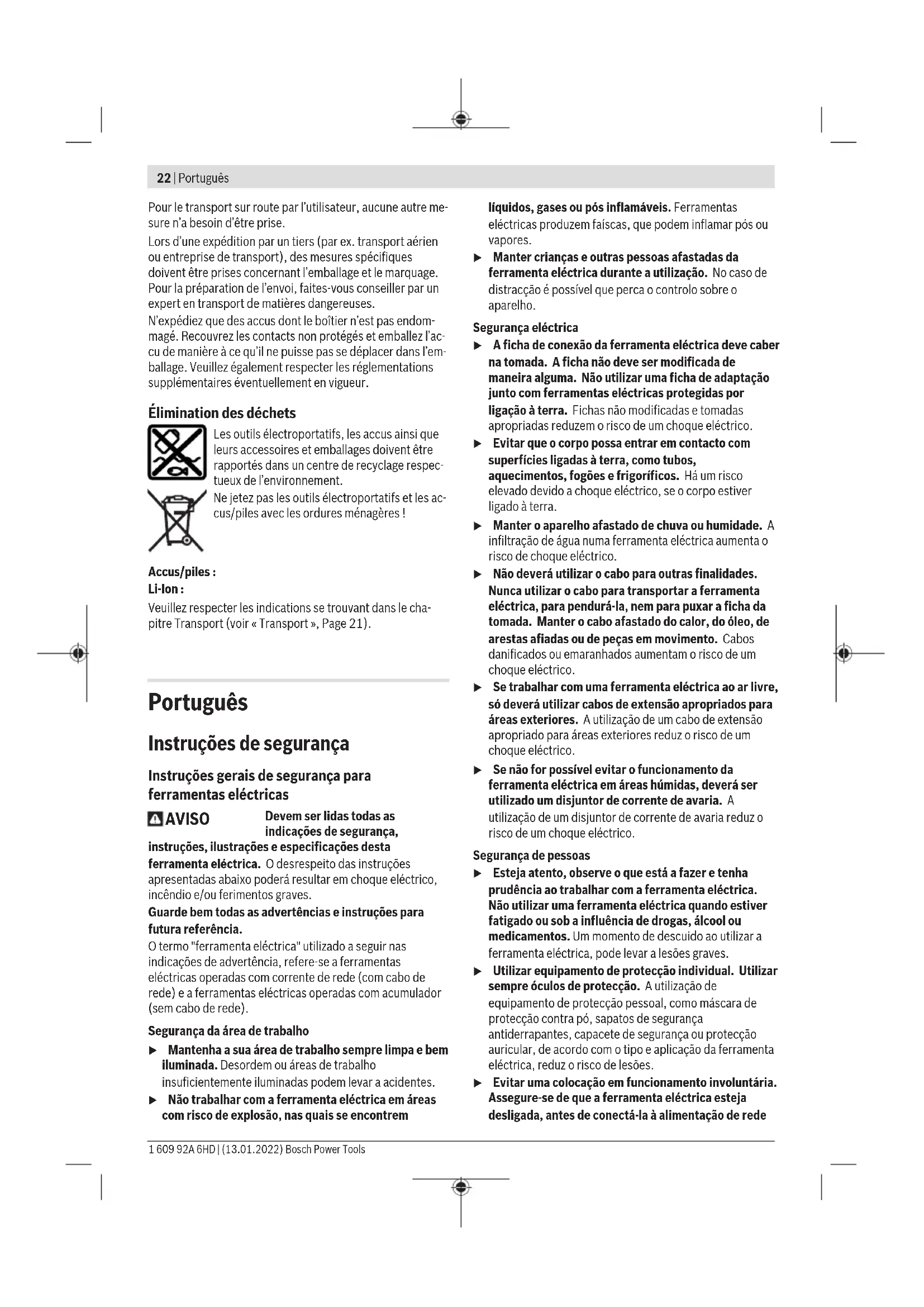

Instruções de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Devem ser lidas todas as indicações de segurança,

Instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.

• Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre a ferramenta.

Segurança elétrica

A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilize fichas de adaptação com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de choque elétrico. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado de choque elétrico se o corpo estiver ligado à terra. - Mantenha o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não utilize o cabo para outras finalidades. Nunca utilize o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque elétrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. Utilize equipamento de proteção individual. Utilize sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de conectá-la à alimentação de rede

e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes.

• Remova ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anómala. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
• Use roupas apropriadas. Não use roupas largas nem joias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e realizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
• Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas elétricas

• Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
• Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Puxe a ficha da tomada e/ou remova o acumulador, se amovível, antes de executar ajustes na ferramenta elétrica, de substituir acessórios ou de guardar as ferramentas elétricas. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. Guarde ferramentas elétricas não utilizadas fora do alcance de crianças e não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.
• Trate a ferramenta elétrica e os acessórios com cuidado. Controle se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permita que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilize a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considere as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
• Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. - Utilizar ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. - Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam fazer um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deverá enxaguar com água. Se o líquido entrar em contato com os olhos, quando de hábito consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. - Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. - Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. - Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar inadvertidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

• Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Instruções de segurança para pistolas de rebites

• Durante a operação, nunca aponte a pistola de rebites para pessoas ou para si mesmo e não trave sem o material a rebitar. O rebite cego pode ser ejetado da pistola de rebites e causar ferimentos.
• Não trabalhe sem recipiente coletor. Os mandris residuais são ejetados pela pistola de rebites e podem causar ferimentos. Em caso de danos e de utilização incorreta da bateria, pode escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de queixas. É possível que os vapores irritem as vias respiratórias.
• Não abrir o acumulador. Há risco de um curto-circuito. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. exposição permanente à radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

• Cuidado! A utilização da ferramenta elétrica com Bluetooth® pode dar origem a avarias noutros aparelhos e instalações, aviões e dispositivos médicos (p. ex. pacemakers, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para pessoas e animais que se encontrem nas proximidades imediatas. Não utilize a ferramenta elétrica com Bluetooth® na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize a ferramenta elétrica com Bluetooth® em aviões. Evite a operação prolongada em contacto direto com o corpo.

A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.

AVISO

Mantenha a pilha botão afastada de crianças. As pilhas botão são perigosas.

As pilhas botão não podem nunca ser engolidas ou introduzidas em qualquer orifício corporal. Se suspeitar que a pilha botão foi engolida ou introduzida em qualquer orifício corporal, procure imediatamente um médico. Engolir uma pilha botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte. Ao substituir a pilha botão, certifique-se de que procede corretamente. Há risco de explosão. Utilize apenas as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outras fontes de alimentação. - Não tente recarregar pilhas botão e não curto-circuite a pilha botão. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. - Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas. - Não sobreaqueça a pilha botão e não a atire para o fogo. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. - Não danifique a pilha botão e não a desmonte. A pilha botão pode perder a estanqueidade, explodir, queimar e ferir pessoas. - Não deixe uma pilha botão danificada entrar em contacto com água. O lítio que sai da pilha pode formar hidrogénio em contacto com a água e causar incêndio, explosão ou ferimentos em pessoas.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Os símbolos e os seus significados devem ser memorizados. A interpretação correta dos símbolos facilita a utilização segura e aprimorada da ferramenta elétrica.

Símbolos e seus significados

O registo de dados está ativado nesta ferramenta elétrica.

Ferramenta elétrica ligada em rede com Tecnologia Bluetooth* integrada

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções podem causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se à colocação de rebites cegos.

Os dados e as definições da ferramenta elétrica são transmitidos do Bluetooth Low Energy Module integrado via Tecnologia de radiotransmissão Bluetooth entre ferramenta elétrica e o aparelho terminal móvel.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Bico (2) Manga de cobertura (3) Anel de suspensão (4) Depósito de bicos (5) Recipiente coletor (para mandris partidos) (6) Punho (superfície do punho isolada) (7) Suporte para fixação ao cinto (8) Bateria (9) Chave de bocas (10) Tecla de desbloqueio da bateria (11) Interface de utilizador (12) Interruptor de ligar/desligar (13) Luz de trabalho LED (14) Indicação de lembrete para limpar mordentes (interface de utilizador) (15) Indicação de lembrete para verificar mordentes (interface de utilizador) (16) Indicação de estado da ferramenta elétrica (interface de utilizador) (17) Indicação dos modos de trabalho (interface de utilizador) (18) Tecla AUTO para seleção do modo de trabalho (interface de utilizador) (19) Tecla RESET para repor a indicação de lembrete (interface de utilizador) (20) Rebite cego (21) Manga mordente (22) Parte plana (23) Mordentes (24) Mola de pressão a) Acessórios apresentados ou descrições não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios. b) convencional (não faz parte do material a fornecer)

Dados Técnicos

Pistola de rebites sem fio GRG 18V-16 C
Número de produits	3 601 JK5 ...
Curso mm 25
Força detração N 16000
Peso conforme EPTA-Procedure 01:2014A)	kg 2,0 ... 3,0
Temperatura ambienteadissivel
-Ao carregar °C 0 ... +35
-Em funct ionamento e emarmazenamento	°C -20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...
Carregadores recomendados GAL 18...	GAX 18...
	GAL 36...
Transferência de dados
Bluetooth® Bluetooth® 4.2	(Low Energy)B)
Alcance máximo do sinal m 30	C)
Faixa de frequência usada MHz	2400-2483,5
Potência de saía	mW < 1
Abastecimento de energia Bluetooth®	Low Energy Module
Pilha botão	Pilha de lítio de3 V, CR 2450
Vida fácil da pilha botãoaprox.	Anos5

A) Medido a 20-25°C com bateria GBA 18V 1.5Ah e GBA 18V 12Ah. B) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth (versão 4.2) e suportar o Generic Access Profile (GAP). C) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor aplicado. Dentro de recintos fechados e através de barreiras metálicas (p.ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth pode ser claramente menor.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-1.

O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 73,5 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os valores indicados. Utilizar proteção auditiva!

Valores totais de vibrações a (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-1: a_n = 1,0m / s²,K = 1,5m / s²

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Eles são

26 | Português

adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo do trabalho.

Para uma estimação exata da emissão sonora e de vibrações, devem ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isso pode reduzir a emissão sonora e de vibrações durante o período completo de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Bateria

A Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para as baterias de lítio realizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a capacidade completa da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

• Não continue a premir o interruptor de ligar/desligar antes do desligamento automático da ferramenta elétrica. A bateria pode ser danificada.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.

A bateria possui 2 níveis de travamento, que devem evitar que a bateria caia, caso a tecla de desbloqueio da

bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de carga da bateria

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de energia da bateria ou para visualizar o nível de energia. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

Tipo de bateria GBA 18V...

LED Capacidade

Luz permanente 3 × verde 60 - 100%

Luz permanente 2 × verde 30 - 60%

Luz permanente 1 × verde 5 - 30 %

Luz intermitente 1× verde 0 - 5%

Tipo de bateria ProCORE18V...

LED Capacidade

Luz permanente 5 × verde 80 - 100%

Luz permanente 4× verde 60 - 80%

Luz permanente 3 × verde 40 - 60%

Luz permanente 2 × verde 20 - 40%

Luz permanente 1x verde 5 - 20%

Luz intermitente 1x verde 0 - 5%

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20°C a 50°C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Funcionamento

Combinações adequadas rebite cego/bico

A utilização de uma combinação diferente da prevista e não listada na janela pode causar uma má fixação ou falhas de funcionamento da ferramenta elétrica.

Rebite cego Bico
Tamanho Mandril Identificacao Diâmetro do furo
Ø 3,0 mm (1/8")	Ø 2,00-2,15 mm	3.0/3.2 Ø 2,3-2,4 mm
Ø 3,2 mm (1/8")	Ø 1,85-2,15 mm
Ø 4,0 mm (5/32")	Ø 2,35-2,80 mm	4.0 Ø 2,7-2,8 mm
Ø 4,8 mm (3/16")	Ø 2,77-3,50 mm	4.8/5.0 Ø 3,3-3,4 mm
Ø 5,0 mm (3/16")	Ø 2,95-3,50 mm
Ø 6,0 mm (1/4")	Ø 3,40-3,50 mm	6.4 Ø 4,6-4,7 mm
Ø 6,4 mm (1/4")	Ø 3,71-4,00 mm

Colocar rebite cego (ver figuras A1-A3)

• Prepare as peças a unir. Se não existirem furos, faça furos antes na peça.
• Escolha um bico (1) adequado. Enrosque o bico na manga de cobertura (2) e aperte-o com a chave de bocas (9). -Selecione com a tecla AUTO (18) o modo de trabalho desejado (ver "Selecionar o modo de trabalho", Página 27).
• Insira o mandril do rebite cego (20) no bico (1).
• Segure a ferramenta elétrica e pressione o rebite cego no furo prévio.
• Em função do modo de trabalho, pressione o interruptor de ligar/desligar (12) e espere que o mandril se parta. Incline a ferramenta elétrica para trás, para que o mandril possa cair no recipiente coletor (5).

Nota: Depois de colocar o rebite cego, certifique-se de que o mandril partido caiu no recipiente coletor, antes de colocar o rebite cego seguinte.

Trocar o bico (ver figura B)

No depósito de bicos (4) encontram-se bicos em três tamanhos diferentes, para que os bicos possam ser trocados com rapidez.

• Desaperte o bico (1) com a chave de bocas (9) da manga de cobertura (2).
• Enrosque o novo bico na manga de cobertura e aperte-o com a chave de bocas (9).

Esvaziar recipiente coletor (ver figura C)

Esvazie sempre o recipiente coletor (5) para mandris partidos antes de este estar completamente cheio, para evitar encravamentos.

• Desaperte o recipiente coletor (5) para a esquerda. Esvazie o recipiente coletor (5) para um recipiente de lixo ou de reciclagem adequado.
• Aperte o recipiente coletor (5) para a direita na ferramenta elétrica.

Interface de utilização (ver figura D)

A interface de utilização (11) serve para a seleção do modo de trabalho bem como para a indicação do estado da ferramenta elétrica.

Indicador de estado (16)	Significado
- Ferramenta eletrica desligada
Verde Ferramenta eletrica ligada e operacional
Amarelo Mensagem de aviso
Vermelho Mensagem deerro
Azul (a pizar) Transferência de dados

Indicação de lembrete para verificar/limpar os mordentes

• Se se acender a indicação de lembrete (15) ou (14), tem de verificar os mordentes (23).
• Se necessário, limpe os mordentes (ver "Limpar mordentes (ver figuras E1-E3)", Página 29).
• Só reponha a indicação de lembrete depois de ter verificado os mordentes. Para o efeito, mantenha premida a tecla RESET (19) durante alguns segundos.

Para colocar um rebite cego, pressione brevemente o interruptor de ligar/desligar (12) e solte-o. A rebitagem é terminada automaticamente. Vantagem: rebitagem confortável.

Para colocar um rebite cego, mantenha o interruptor de ligar/desligar (12) pressionado até o rebite estar totalmente inserido e o mandril partido. Depois solte o

28 | Português

interruptor de ligar/desligar, para terminar a rebitagem. Vantagem: rebitagem rápida (consoante a combinação rebite cego/bico usada).

Instruções de trabalho

A ferramenta elétrica com Bluetooth Low Energy Module montado está equipada com uma interface de comunicações. Devem ser respeitadas as limitações de utilização locais, p. ex. em aviões ou hospitais. - Nas regiões em que a Tecnologia de radiotransmissão Bluetooth® não pode ser realizada, tem de desligar o Bluetooth® Low Energy Module através da aplicação.

Luz de trabalho LED

A luz de trabalho LED (13) melhora a visibilidade do raio de ação. Ela é automaticamente ligada quando se pressiona o interruptor de ligar/desligar (12).

Dispositivo de suporte

Com o anel de suspensão (3) pode pendurar a ferramenta elétrica num dispositivo de suporte (p. ex. na linha de produção).

Vire o anel para pendurar (3) para cima. Controle regularmente o estado do anel de suspensão da ferramenta e dos ganchos no dispositivo de suporte.

Suporte para fixação ao cinto

Com o suporte para fixação ao cinto (7) pode pendurar confortavelmente a ferramenta elétrica no seu cinto.

Funções Connectivity

Pré-requisitos do sistema para usar a aplicação

Pré-requisitos do sistema

Aparelho terminal	Android 5.1 (e superior)
móvel (Tablet, Smartphone)	iOS 10 (e superior)

Instalação e definições da aplicação

Para usar as funções Connectivity, tem de instalar a aplicação especial - em função do aparelho terminal.

• Descarregue a aplicação através de uma loja de aplicações correspondente (Apple App Store, Google Play Store).

Nota: É necessária uma conta de utilizador para o efeito na respetiva App-Store.

Nome da aplicação

Bosch Toolbox

iOS Android

• Depois seleciona a aplicação no submenu MyTools ou Connectivity.
• O manual do aparelho terminal mostra-lhe todos os passos seguintes para a ligação da ferramenta elétrica ao aparelho terminal.

Transferência de dados via Bluetooth

O Bluetooth Low Energy Module integrado transmite um sinal em intervalos regulares. Consoante o ambiente, poderão ser necessários vários intervalos de envio antes de a ferramenta elétrica ser reconhecida. Se a ferramenta elétrica não for reconhecida, verifique o seguinte:

- A distância para o aparelho terminal móvel é demasiado grande? Reduza a distância entre o aparelho terminal móvel e a ferramenta elétrica. - A pilha botão do Bluetooth Low Energy Module integrado está fraca ou descarregada? Para a troca da pilha botão entre em contacto com um posto de assistência técnica autorizado para ferramentas elétricas Bosch. Desligue e volte a ligar o Bluetooth no seu aparelho terminal móvel. Verifique se a ferramenta elétrica é então reconhecida.

Funções na combinação com a ferramenta elétrica

Combinado com o Bluetooth Low Energy Module estão disponíveis as seguintes funcionalidades de Connectivity para a ferramenta elétrica:

• Registo e personalização
• Verificação do estado, emissão de mensagens de aviso e de erro
• Informações gerais e ajustes (por exemplo, intervalo de lembrete para verificação dos mordentes)
• Gestão

Mensagens de falha

Problema Indicação

(verbatimD)

Código

indicação

ão

Causa Solução

Problema Indicação ( ver figura D)		Cor de indicação	Causa Solutação
	Amarelo	Mordentes (23) gastos - Verificar mordentes (23) e, se necessário, trocar
Problema Indicação Toolbox App		Cor de indicação	Causa Solutação
Mensagem de = avoido		Amarelo	Mordentes (23) sujos - Limpar mordentes (23)
		Amarelo	Mordentes (23) gastos - Verificar mordentes (23) e, se necessário, trocar
		Amarelo Nível de cargo da bateria (8) fraça	- Trocar ou carregar bateria (8)
		Amarelo	Bateria (8) quase sobreakquecida - Trocar bateria (8) ou - Desligar a ferramenta elétrica e deixar arrefecer durante 3-5 min, às que o指示or de estado (16) se acenda a verde
		Amarelo Eletrónica quase sobreakquecida	- Desligar a ferramenta elétrica e deixar arrefecer, às que o指示or de estado (16) se acenda a verde
		Amarelo	Os mordentes (23) não está em posicao de trabalho/repouso - Pressionar o interruptor de ligar/desligar (12) para que os mordentes (23) se desloquem para posicao de trabalho/repouso
Mensagem de = erro		Vermelho	Nível de cargo da bateria (8) critico - Trocar imeditamente ou carregar a bateria (8)
		Vermelho	Bateria (8) sobreakquecida - Trocar imeditamente a bateria (8) ou - Desligar imeditamente a ferramenta elétrica e deixar arrefecer durante 3-5 min, às que o指示or de estado (16) se acenda a verde
		Vermelho	Eletrónica sobreakquecida - Desligar imeditamente a ferramenta elétrica e deixar arrefecer, às que o指示or de estado (16) se acenda a verde
		Vermelho	Mordentes (23) encravadas - Limpar os mordentes (23) e se necessário substituir

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deve ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta, etc.) e antes de transportar ou armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Limpar mordentes (ver figuras E1-E3)

• Retire a manga de cobertura (2) rodando para a esquerda da ferramenta elétrica.
• Faça contrapressão com uma chave de bocas (16 mm) na parte plana (22) e solte a manga do mordente (21). Retire a manga do mordente (21). Desta forma ficam acessíveis os mordentes (23) e a mola de pressão (24).

- Limpe o pó e restos de metal dos mordentes (23) e da mola de pressão (24). - Se necessário, substitua os mordentes (23). Volte a montar todos os componentes pela ordem inversa.

Trocar a pilha botão integrada

O Bluetooth Low Energy Module contém uma pilha botão. Se a pilha botão estiver muito fraca ou descarregada, será alertado pela Bosch Toolbox. A substituição da pilha botão tem de ser feita pela Bosch ou um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

Atenção: substitua sempre uma pilha botão por uma pilha botão do mesmo tipo. Há risco de explosão. - Elimine as pilhas botão descarregadas de forma correta. As pilhas botão podem perder a estanqueidade e, consequentemente, danificar o produto ou ferir pessoas.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontrar endereço e assistência técnica em: www.bosch-pt.com/serviceaddresses

Transporte

As baterias de íons de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo uso, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou exigência), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser realizada.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", página 30).

Componentes representados

Indicações de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Leia todas as indicações de

segurança, instruções, ilustrações

e especificações fornecidas com esta ferramenta

elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" em todos os avisos listados abaixo refere-se à ferramenta alimentada através de seu cordão de alimentação ou à ferramenta operada a bateria (sem cordão).

• Mantenha a área de trabalho limpa e bem iluminada. As áreas de trabalho desarrumadas ou escuras podem levar a acidentes.
• Não opere as ferramentas elétricas em atmosferas explosivas, ou seja, na presença de líquidos, gases ou pós inflamáveis. As ferramentas criam faíscas que podem inflamar a poeira ou os vapores.
• Mantenha as crianças e outras pessoas afastadas da ferramenta elétrica durante o uso. As distrações podem resultar na perda do controle.

Segurança elétrica

• Os plugues da ferramenta devem ser compatíveis com as tomadas. Nunca modifique o plugue. Não use plugues adaptadores com ferramentas aterradas. Plugues não modificados e tomadas compatíveis reduzem o risco de choque elétrico. Evite o contato do corpo com superfícies aterradas, como tubos, aquecedores, fogões e geladeiras. Há um risco elevado de choque elétrico se seu corpo estiver aterrado.

Mantenha as ferramentas elétricas afastadas da chuva ou umidade. A entrada de água em uma ferramenta elétrica aumenta o risco de choque elétrico. - Não use o cabo para outras finalidades. Jamais use o cabo para transporte, puxar ou desconectar a ferramenta elétrica. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de partes móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico. Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para áreas externas. O uso de um cabo de extensão apropriado para áreas externas reduz o risco de choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, utilize uma alimentação protegida por um dispositivo de corrente diferencial residual (DR). O uso de um DR reduz o risco de choque elétrico.

Segurança pessoal

Fique atento, olhe o que está fazendo e use o bom senso ao operar uma ferramenta. Não use uma ferramenta elétrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar uma ferramenta pode resultar em graves ferimentos pessoais. Use equipamento de proteção individual. Use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra poeira, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, nas condições adequadas, reduzirá o risco de ferimentos pessoais. Evite partidas não intencionais. Assegure-se de que o interruptor está na posição de desligado antes de conectar o plugue na tomada e/ou bateria, pegar ou carregar a ferramenta. Carregar as ferramentas com o dedo no interruptor ou conectar as ferramentas que têm o interruptor na posição "ligado" são convites a acidentes. Remova qualquer ferramenta ou chave de ajuste antes de ligar a ferramenta elétrica. Uma ferramenta ou chave ainda ligada a uma parte rotativa da ferramenta elétrica pode resultar em ferimentos pessoais. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Use vestuário apropriado. Não use roupa larga nem joias. Mantenha seus cabelos e roupas afastados de partes móveis. As roupas largas, joias ou cabelos longos podem ser agarrados por partes móveis. Se for possível montar dispositivos de aspiração ou de coleta, assegure-se de que são conectados e usados corretamente. O uso de um dispositivo de coleta de poeira pode reduzir os riscos associados a poeiras. Não deixe que a familiaridade resultante do uso frequente de ferramentas permita que você se torne

complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Uso e manuseio cuidadoso da ferramenta elétrica

• Não sobrecarregue a ferramenta elétrica. Use a ferramenta elétrica correta para a sua aplicação. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência para a qual foi projetada.
• Não use a ferramenta elétrica se o interruptor estiver defeituoso. Qualquer ferramenta elétrica que não pode mais ser controlada com o interruptor é perigosa e deve ser reparada.
• Desconecte o plugue da alimentação e/ou remova a bateria, se removível, da ferramenta elétrica antes de efetuar ajustes, trocar acessórios ou guardar as ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de se ligar a ferramenta acidentalmente. Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças e não permita que pessoas que não estejam familiarizadas com a ferramenta elétrica ou com essas instruções usem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de pessoas não treinadas.
• Trate as ferramentas elétricas e acessórios com cuidado. Verifique o desalinhamento ou a aderência das partes móveis, rachaduras e qualquer outra condição que possa afetar a operação da ferramenta. Se houver danos, repare a ferramenta elétrica antes do uso. Muitos acidentes são causados por ferramentas elétricas com manutenção inadequada.
• Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente mantidas e com arestas de corte afiadas emperram com menos frequência e são mais fáceis de controlar. Use a ferramenta elétrica, acessórios, bits etc. de acordo com estas instruções, considerando as condições de trabalho e o trabalho a executar. O uso da ferramenta elétrica em tarefas diferentes das previstas poderá resultar em uma situação perigosa. Mantenha as empunhadeiras e as superfícies de agarrar secas, limpas e livres de óleo e graxa. Empunhadeiras e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e uso cuidadoso da ferramenta com bateria

Recarregar somente com o carregador especificado pelo fabricante. Um carregador que é adequado para um tipo de bateria pode gerar risco de fogo quando utilizado com outro tipo de bateria. Use as ferramentas somente com as baterias especificamente designadas. O uso de outro tipo de bateria pode gerar risco de ferimento e fogo. Quando a bateria não estiver em uso, mantenha-a afastada de objetos metálicos como clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos

pequenos que podem fazer a ligação de um terminal com o outro. O curto-circuito dos terminais da bateria pode gerar queimaduras ou fogo.

Sob condições abusivas, líquidos podem ser expelidos pela bateria; evite o contato. Se o contato acidental ocorrer, lave com água. Se o líquido entrar em contato com os olhos, consulte um médico. Líquido expelido da bateria. - Não use uma bateria ou uma ferramenta danificada ou modificada. As baterias danificadas ou modificadas exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de ferimentos. - Não exponha a bateria ou a ferramenta ao fogo ou temperaturas excessivas. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão. Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da faixa de temperatura especificada nas instruções. O carregamento inadequado ou a temperaturas fora da faixa especificada pode danificar a bateria e aumentar o risco de incêndio.

Serviço

Somente permita que a sua ferramenta elétrica seja reparada por pessoal qualificado e usando peças de reposição originais. Só dessa forma é assegurada a segurança da ferramenta elétrica. - Jamais tente reparar baterias danificadas. O reparo de baterias deve ser somente realizado pelo fabricante ou por prestadores de serviços autorizados.

Indicações de segurança para pistolas de rebites

• Durante a operação, nunca aponte a pistola de rebites para pessoas ou para você mesmo e não trave sem o material a rebitar. O rebite cego pode ser ejetado da pistola de rebites e causar ferimentos.
• Não trabalhe sem recipiente coletor. Os mandris residuais são ejetados pela pistola de rebites e podem causar ferimentos. Em caso de danos e de utilização incorreta da bateria, pode haver escape de vapores. A bateria pode incendiar-se ou explodir. Areje bem o local de trabalho e consulte um médico se forem constatados sintomas. Os vapores podem irritar as vias respiratórias.
• Não abra a bateria. Existe perigo de curto-circuito. A bateria pode ser danificada com objetos pontiagudos como prego ou chave de parafusos, ou devido a influência de força externa. Pode ocorrer um curto-circuito interno e a bateria pode arder, deitar fumo, explodir ou sobreaquecer. Use a bateria apenas em produtos do fabricante. Só assim a bateria fica protegida contra sobrecarga perigosa.

Proteja a bateria do calor, p. ex. radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou de curto-circuito.

Cuidado! Durante a utilização da ferramenta elétrica com Bluetooth® podem ocorrer falhas noutros aparelhos e instalações, aviões e aparelhos médicos (p. ex. marca-passos, aparelhos auditivos). Não é possível excluir lesões em pessoas e animais nas imediações. Não utilize a ferramenta elétrica com Bluetooth® nas proximidades de aparelhos médicos, estações de serviço, instalações químicas, áreas com perigo de explosão e em áreas de detonação. Não utilize a ferramenta elétrica com Bluetooth® em aviões. Evite o funcionamento durante um longo período de tempo muito próximo ao corpo.

A marca nominativa Bluetooth® bem como os símbolos gráficos (logótipos) são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/símbolos gráficos pela Robert Bosch Power Tools GmbH é feita ao abrigo de licença.

AVISO

Certifique-se de que as baterias de botão não vão parar nas mãos de crianças. As baterias de botão são perigosas.

As baterias de botão não podem nunca ser engolidas ou introduzidas em qualquer abertura corporal. Caso se suspeite que a bateria de botão foi engolida ou introduzida em qualquer abertura corporal, procure imediatamente um médico. Engolir uma bateria de botão pode causar queimaduras químicas internas graves num espaço de 2 horas e causar a morte. Ao substituir a bateria de botão, tenha atenção para o fazer corretamente. Há perigo de explosão. Utilize somente as pilhas botão mencionadas neste manual de instruções. Não utilize outras pilhas botão ou outra alimentação de energia. - Não tente recarregar a bateria de botão nem a coloque em curto-circuito. A bateria de botão pode explodir, inflamar e ferir pessoas. - Remova e descarte as baterias de botão descarregadas de forma adequada. As baterias de botão descarregadas podem danificar o produto ou ferir pessoas. - Não sobreaqueça a bateria de botão nem a atire para o fogo. A bateria de botão pode explodir, inflamar e ferir pessoas. - Não danifique a bateria de botão nem a desmonte. A bateria de botão pode explodir, inflamar e ferir pessoas. - Não coloque uma bateria de botão danificada em contato com água. O lítio que sai em contato com água.

pode formar hidrogênio, originando um incêndio, uma explosão ou ferimentos em pessoas.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização da sua ferramenta elétrica. Memorize os símbolos e o respetivo significado. A interpretação correta dos símbolos permite uma utilização melhor e mais segura da ferramenta elétrica.

Símbolos e seus respetivos significados

O registo de dados desta ferramenta elétrica está ativado.

Ferramenta elétrica com tecnologia Bluetooth integrada

Descrição do produto e especificações

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Respeite as ilustrações na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica foi projetada para a aplicação de rebites cegos.

Os dados e ajustes da ferramenta elétrica são transferidos pelo módulo Bluetooth Low Energy inserido através de tecnologia de radiotransmissão Bluetooth entre a ferramenta elétrica e um dispositivo móvel.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Bico (2) Manga de cobertura (3) Anel de suspensão (4) Depósito de bicos (5) Recipiente coletor (para mandris partidos) (6) Punho (superfície do punho isolada) (7) Suporte para fixação ao cimento (8) Bateria

(9) Chave de bocas (10) Botão de destravamento da bateria (11) Interface de usuário (12) Interruptor de ligar/desligar (13) Luz de trabalho LED (14) Indicação de lembrete para limpar mordentes (interface de usuário) (15) Indicação de lembrete para verificar mordentes (interface de usuário) (16) Indicação de estado da ferramenta elétrica (interface de usuário) (17) Indicação dos modos de trabalho (interface de usuário) (18) Botão AUTO para seleção do modo de trabalho (interface de usuário) (19) Botão RESET para reportar a indicação de lembrete (interface de usuário) (20) Rebite cego (21) Manga do mordente (22) Parte plana (23) Mordentes (24) Mola de pressão

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. Todos os acessórios encontram-se no catálogo de acessórios. b) Disponível no mercado convencional (não incluso no volume de fornecimento)

Dados Técnicos

Pistola de rebites sem fio GRG 18V-16 C
Número de produits	3 601 JK5 ...
Curso mm 25
Força detração N 16000
Peso conforme EPTA-Procedure 01:2014A)	kg 2,0 ... 3,0
Temperatura ambientepermitida
- Durante o carreamento °C 0 ... +35
- Durante o funcionalo e durante armazenamento	°C -20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...
Carregadores recomendados GAL 18...	GAX 18...
	GAL 36...
Transferência de dados
Bluetooth® Bluetooth® 4.2	(Low Energy)B)
Alcance máximo do sinal m 30	C)
Faixa de frequência usada MHz 2400-2483,5

Pistola de rebites sem fio GRG 18V-16 C

Potência de saída mW < 1

Fonte de energia Bluetooth® Low Energy Module

Bateria de botão Bateria de lítio 3 V,

CR2450

Vida útil da bateria botão aprox.

Anos 5

A) Medido a 20-25°C com bateria GBA 18V 1.5Ah e GBA 18V 12Ah. B) Os aparelhos terminais móveis devem ser compatíveis com aparelhos Bluetooth*Low-Energy (versão 4.2) e suportar o Generic Access Profile (GAP). C) O alcance pode variar muito em função das condições exteriores, incluindo o aparelho de recepção utilizado. No interior de recintos fechados e devido a barreiras metálicas (p. ex. paredes, estantes, malas, etc.) o alcance do sinal Bluetooth' pode ser nitidamente mais baixo.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-1.

Tipicamente, o nível de pressão sonora ponderado em "A" da ferramenta elétrica é 73,5 dB(A). Incerteza K = 3 dB. O nível de ruído durante os trabalhos pode ultrapassar os valores indicados. Usar proteção auditiva!

Valores totais de vibração a_h (somatório vetorial nas três direções) e incerteza K determinada em função da EN 62841-1:

a_1 = 1,0 m/s², K = 1,5 m/s².

Os níveis de vibrações indicados nestas instruções e o valor de emissão de ruído foram medidos de acordo com um método de medição padronizado e podem ser usados para comparar ferramentas elétricas entre si. Não são adequados para uma avaliação preliminar das emissões de vibrações e ruído.

Os níveis de vibrações indicados e o valor de emissão de ruído representam as principais aplicações da ferramenta elétrica. No entanto, se a ferramenta elétrica for usada para outras aplicações, com diferentes tipos de acessórios acopláveis ou com manutenção insuficiente, os níveis de vibrações e o valor de emissão de ruído podem ser diferentes. Isso pode aumentar significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Para uma estimativa precisa das emissões de vibrações e ruído, também devem ser considerados os momentos em que a ferramenta está desligada ou em funcionamento, mas não está realmente em uso. Isso pode reduzir significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, luvas durante o trabalho e a organização dos processos de trabalho.

Bateria

A Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no material a fornecer da sua ferramenta elétrica.

Carregar a bateria

Utilize somente os carregadores indicados nos dados técnicos. Sobre estes carregadores são adequados para a bateria de íons de lítio realizada na sua ferramenta elétrica. Nota: as baterias de lítio são fornecidas parcialmente carregadas devido aos regulamentos internacionais relativos ao transporte. Para assegurar a capacidade máxima da bateria, carregue completamente a bateria antes da primeira utilização. Depois do desligamento automático da ferramenta elétrica, não continue pressionando o interruptor de ligar/desligar. Isso pode danificar a bateria.

Colocar a bateria

Empurre a bateria para o respectivo alojamento até que a bateria esteja engatada.

Remover a bateria

Para retirar a bateria, pressione o botão de destravamento e retire a bateria para fora. Ao fazê-lo, não aplique força.

A bateria dispõe de 2 níveis de bloqueio para evitar que a bateria caia se for pressionado acidentalmente o botão de destravamento da bateria. Enquanto a bateria estiver na ferramenta elétrica, ela será mantida em posição por meio de uma mola.

Indicador do nível de energia da bateria

Os LEDs verdes do indicador do nível de energia da bateria indicam o nível de energia da bateria. Por motivos de segurança, a consulta do nível de energia só é possível com a ferramenta elétrica parada.

Pressione a tecla para o indicador do nível de energia ou para exibir o nível de energia. Isto também é possível com a bateria removida.

Se antes de pressionar a tecla para o indicador do nível de carga não acender nenhum LED, a bateria tem defeito ou tem de ser substituída.

Tipo de bateria GBA 18V...

LED Capacidade

Luz permanente 3 × verde 60 - 100%

Luz permanente 2 × verde 30 - 60%

Luz permanente 1 × verde 5 - 30 %

Luz intermitente 1× verde 0 - 5%

Tipo de bateria ProCORE18V...

LED Capacidade

Luz permanente 5× verde 80 - 100%

Luz permanente 4x verde 60 - 80%

Luz permanente 3x verde 40 - 60%

Luz permanente 2x verde 20 - 40%

Luz permanente 1x verde 5 - 20%

Luz intermitente 1x verde 0 - 5%

Indicações para o manuseio ideal da bateria

Proteja a bateria de umidade e água.

Armazene a bateria apenas numa faixa de temperatura de -20°C até 50°C. Não deixe a bateria, p.ex., dentro de um veículo no verão.

Limpe ocasionalmente as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Uma autonomia consideravelmente inferior após um carregamento indica que a bateria está gasta e tem de ser substituída.

Observar a indicação sobre a eliminação de forma ecológica.

Funcionamento

Combinações adequadas rebite cego/bico

A utilização de uma combinação diferente da prevista e não listada na janela pode causar uma má fixação ou falhas de funcionamento da ferramenta elétrica.

Rebite cego Bico

Tamanho do mandril, identificação, diâmetro do furo

Ø 3,0 mm (1/8") 2,00-2,15 mm 3.0/3.2 2,3-2,4 mm Ø 3,2 mm (1/8") 1,85-2,15 mm

4.0 mm (5/32") 2,35-2,80 mm 4.0 2,7-2,8 mm

\( \varnothing {4.8}\mathrm{\;{mm}}\left( {3/{16}^{\prime \prime }}\right) \)	\( \varnothing 2,{77} - 3,{50}\mathrm{\;{mm}} \)	\( {4.8}/{5.0}\varnothing 3,3 - 3,4\mathrm{\;{mm}} \)
\( \varnothing {5.0}\mathrm{\;{mm}}\left( {3/{16}^{\prime \prime }}\right) \)	\( \varnothing 2,{95} - 3,{50}\mathrm{\;{mm}} \)
\( \varnothing {6.0}\mathrm{\;{mm}}\left( {1/4}^{\prime \prime }\right) \)	\( \varnothing 3,{40} - 3,{50}\mathrm{\;{mm}} \)	\( {6.4}\varnothing {4.6} - 4,7\mathrm{\;{mm}} \)
\( \varnothing {6.4}\mathrm{\;{mm}}\left( {1/4}^{\prime \prime }\right) \)	\( \varnothing 3,{71} - 4,{00}\mathrm{\;{mm}} \)

Aplicar rebite cego (ver figuras A1-A3)

• Prepare as peças a unir. Se ainda não existirem furos, faça furos antes na peça.
• Escolha um bico (1) adequado. Enrosque o bico na manga de cobertura (2) e aperte-o com a chave de bocas (9). -Selecione com o botão AUTO (18) o modo de trabalho desejado (ver "Selecionar o modo de trabalho", Página 45).
• Insira o mandril do rebite cego (20) no bico (1).
• Segure a ferramenta elétrica e pressione o rebite cego no furo prévio.
• Em função do modo de trabalho, pressione o interruptor de ligar/desligar (12) e espere até que o mandril se solte.
• Incline a ferramenta elétrica para trás de modo que o mandril do rebite possa cair no recipiente de coleta (5).

Nota: Depois de aplicar o rebite cego, assegure que o mandril partido caiu no recipiente coletor, antes de colocar o rebite cego seguinte.

Trocar bico (ver figura B)

No depósito de bicos (4) existem bicos em três tamanhos diferentes, para que os bicos possam ser trocados com rapidez.

• Desaperte o bico (1) com a chave de bocas (9) da manga de cobertura (2).
• Enrosque o novo bico na manga de cobertura e aperte-o com a chave de bocas (9).

Esvaziar recipiente coletor (ver figura C)

Esvazie sempre o recipiente coletor (5) para mandris partidos antes de este estar completamente cheio, para evitar encravamentos.

• Desaperte o recipiente (5) para a esquerda. Esvazie o recipiente coletor (5) para um recipiente de lixo ou de reciclagem adequado.
• Aperte o recipiente coletor (5) para a direita na ferramenta elétrica.

A interface de uso (11) é realizada para seleção do modo de trabalho bem como para a indicação do estado da ferramenta elétrica.

Indicacao de estado (16)	Significado
- Ferramenta eletrica desligada
Verde Ferramenta eletrica ligada e operacional
Amarelo Mensagem deviso
Vermelho Mensagem deerro
Azul (intermitente)	Transferência de dados

Indicação de lembrete para verificar/limpar os mordentes

• Se acender a indicação de lembrete (15) ou (14), deve verificar os mordentes (23).
• Se necessário, limpe os mordentes (ver "Limpar mordentes (ver figuras E1-E3)", Página 47).
• Reponha a indicação de lembrete apenas antes de ter verificado os mordentes.

Mantenha premida a tecla RESET (19) durante 3 segundos.

Para aplicar um rebite cego pressione brevemente o interruptor de ligar/desligar (12) e volte a soltá-lo. A rebitagem será automática.

Vantagem: rebitagem confortável

Para aplicar um rebite cego, mantenha o interruptor de ligar/desligar (12) pressionado até o rebite estar

totalmente inserido e o mandril do rebite tenha se quebrado. Depois solte o interruptor de ligar/desligar, para terminar a rebitagem.

Vantagem: rebitagem rápida (dependendo da combinação de rebite cego / bico de uso)

Indicações de trabalho

A ferramenta elétrica com o Bluetooth Low Energy Module montado está equipada com uma interface de comunicação. Devem ser observadas as restrições de operação locais, p. ex. em aviões ou hospitais. Nas regiões em que a tecnologia de radiotransmissão Bluetooth® não pode ser utilizada, tem de desligar o Bluetooth® Low Energy Module através da aplicação.

Luz de trabalho LED

A luz de trabalho LED (13) melhora a visibilidade do raio de ação. Ela é automaticamente ligada quando se aciona o interruptor de ligar/desligar (12).

Com o anel de suspensão (3) você pode pendurar a ferramenta elétrica num dispositivo de suporte (p. ex. na linha de produção).

Vire o anel para pendurar (3) para cima. Controle regularmente o estado do anel de suspensão da ferramenta e dos ganchos no dispositivo de suporte.

Suporte para fixação ao cinto

Com o suporte para fixação ao cinto (7) você pode pendurar confortavelmente a ferramenta elétrica em seu cinto.

Funções Connectivity

Requisitos do sistema para o aplicativo

Requisitos do sistema

Dispositivo móvel Android 5.1 (e superior)

Instalação e configuração do aplicativo

Para usar as funções Connectivity, é preciso instalar o aplicativo específico - dependendo do dispositivo móvel.

• Baixe o aplicativo através da loja correspondente (Apple App Store, Google Play Store).

Nota: Ter uma conta de usuário é um requisito na respectiva loja de aplicativos.

Nome do aplicativo

Bosch Toolbox

iOS Android

• Depois selecione no aplicativo o submenu MyTools ou Connectivity. A tela do seu dispositivo móvel mostrará todos os passos adicionais para conectar a ferramenta elétrica ao dispositivo.

Transferência de dados via Bluetooth

O Bluetooth Low Energy Module inserido transmite um sinal em intervalos regulares. Dependendo do ambiente, pode ser necessário vários intervalos de transmissão até que a ferramenta elétrica seja reconhecida. Se a ferramenta elétrica não for reconhecida, tente o seguinte:

- A distância para o dispositivo móvel é muito grande? Reduza a distância entre o dispositivo móvel e a ferramenta elétrica. - A bateria botão do Bluetooth Low Energy Module inserido está fraca ou descarregada?

Para a troca da bateria botão, entre em contato com um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

• Desligue e volte a ligar o Bluetooth do seu dispositivo móvel.

Verifique se a ferramenta elétrica é reconhecida agora.

Funções juntamente com a ferramenta elétrica Juntamente com o Bluetooth Low Energy Module são disponibilizadas as seguintes funções Connectivity para a ferramenta elétrica:

• Registro e personalização
• Verificação do estado, emissão de mensagens de aviso e de erro
• Informações gerais e ajustes (por exemplo, intervalo de lembrete para verificação dos mordentes)
• Gestão

Mensagem de aviso

Problema Indicação ( ver figura D)	Cor de indicaç ão	Causa Solutação
Mensagem de aviso		Amarelo Mordentes (23) sujos - Limpar mordentes (23)
		Amarelo Mordentes (23) gastos - Verificar mordentes (23) e se necessário trocar

Problema IndicaçãoToolbox App	Cor deindicacao	Causa Solutação
Mensagem deaqueso		Amarelo Mordentes (23) sujos - Limpar mordentes (23)
		Amarelo Mordentes (23) gastos - Verificar mordentes (23) e se necessáriotrocar
		Amarelo Nível de cargo da bateria(8) fraça - Trocar ou carregar bateria (8)
		Amarelo Bateria (8) quase sobreaquecida - Trocar bateria (8)ou- Desligar a ferramenta elétrica e deixararrefecer durante 3-5 min, até que aindicacao de estado (16) se acontez a verde
		Amarelo Eletrônia quase sobreaquecida - Desligar a ferramenta elétrica e deixararrefecer, até que a indentação de estado(16) se acontez a verde
		Amarelo Os mordentes (23) nãoestão em posicao detrabalho/repouso - Pressionar o interruptor de ligar/desligar(12) para que os mordentes (23) sedesloquem para posicao de trabalho/repouso
Mensagem deerro		VermelhNivel de cargo da bateria(8) crítica - Trocar ou carregar a bateria (8)
		VermelhBateria (8) sobreaquecida - Trocar imeditamente a bateria (8)ou- Desligar imeditamente a ferramentaleétrica e deixar arrefecer durante 3-5min até que a indentação de estado (16) seacenda a verde
		VermelhEletrônia sobreaquecida - Desligar imeditamente a ferramentaleétrica e deixar arrefecer, até que aindicacao de estado (16) se acenda a verde
		VermelhMordentes encravados(23) - Limpar os mordentes (23) e se necessariosubstituir

Manutenção e serviço

Manutenção e limpeza

Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex., manutenção, troca de acessório, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos. - Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Limpar mordentes (ver figuras E1-E3)

• Retire a manga de cobertura (2) rodando para a esquerda da ferramenta elétrica.
• Faça contrapressão com uma chave de bocas (16 mm) na parte plana (22) e solte a manga do mordente (21).
• Retire a manga do mordente (21). Desta forma ficam acessíveis os mordentes (23) e a mola de pressão (24). - Limpe o pó e restos de metal dos mordentes (23) e da mola de pressão (24).
• Se necessário, substitua os mordentes (23). Volte a montar todos os componentes pela ordem inversa.

Trocar a bateria botão integrada

O Bluetooth Low Energy contém uma pilha botão. Se a bateria botão estiver muito fraca ou descarregada, está alertado pela Bosch Toolbox. A substituição da bateria botão tem de ser feita pela Bosch ou um posto de assistência técnica autorizado para ferramentas elétricas Bosch.

Atenção: substitua sempre uma pilha botão por uma pilha botão do mesmo tipo. Há perigo de explosão. - Remova e descarte as baterias de botão descarregadas de forma adequada. As baterias de botão descarregadas podem causar danos, danificando o produto ou ferindo pessoas.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em:

www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos outros produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontre outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses

Transporte

As baterias de lítio recomendadas estão em conformidade com os requisitos da regulamentação do transporte de mercadorias perigosas. Os acumuladores podem ser transportados pelo utilizador, nas vias públicas, sem mais nenhuma obrigação.

No caso de envio através de terceiros (p. ex.: transporte aéreo ou transitário) é necessário respeitar os requisitos especiais para a embalagem e identificação. Neste caso, para a preparação da embalagem é necessário consultar um perito no transporte de mercadorias perigosas.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretrizes nacionais suplementares.

Descarte

Ferramentas elétricas, baterias, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Não descarte as ferramentas elétricas e as baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Por favor, observe as instruções de transporte (ver "Transporte", Página 47).

ANATEL

Agência Nacional de Telecomunicações

15695-21-08642

Este equipamento não tem direito a proteção contra interferência prejudicial e não pode causar

interferência em sistemas devidamente autorizados.

Para maiores informações, consulte o site da ANATEL:

www.anatel.gov.br

Incorpora produto homologado pela Anatel sob número 15695-21-08642.

Regulamentos de segurança

Avisos gerais de segurança para ferramentas elétricas

Aviso!
