HƯỚNG DẪN NGƯỜI DÙNG GRG 18V16 C Professional BOSCH

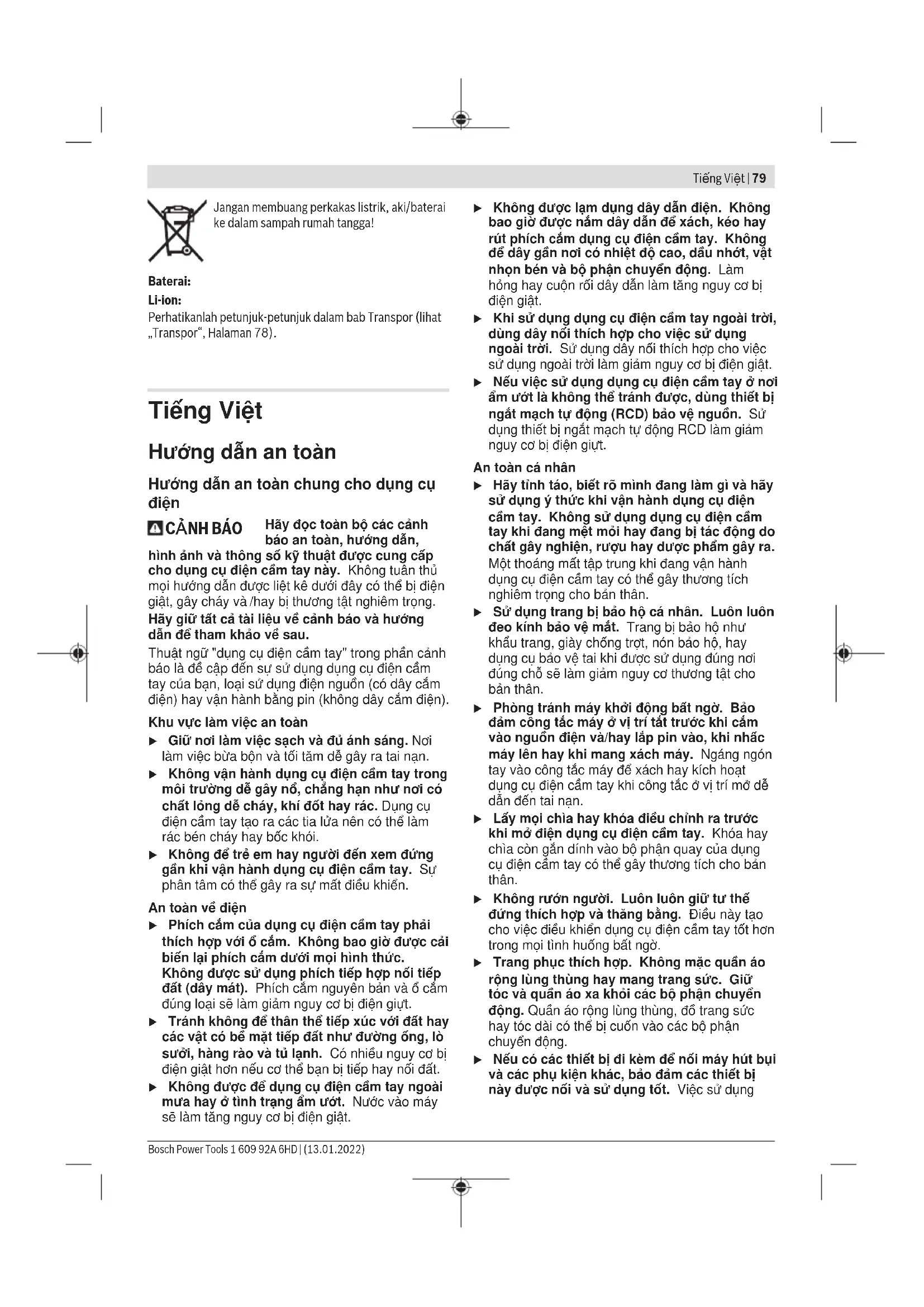

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn, hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cầm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hãy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau. Thuật ngữ "dụng cụ điện cầm tay" trong phần cảnh báo là đề cập đến sự sử dụng dụng cụ điện cầm tay của bạn, loại sử dụng điện nguồn (có dây cắm điện) hay vận hành bằng pin (không dây cắm điện). Khu vực làm việc an toàn u Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bừa bộn và tối tăm dễ gây ra tai nạn. u Không vận hành dụng cụ điện cầm tay trong môi trường dễ gây nổ, chẳng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cầm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói. u Không để trẻ em hay người đến xem đứng gần khi vận hành dụng cụ điện cầm tay. Sự phân tâm có thể gây ra sự mất điều khiển. An toàn về điện u Phích cắm của dụng cụ điện cầm tay phải thích hợp với ổ cắm. Không bao giờ được cải biến lại phích cắm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị điện giựt. u Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò sưởi, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nối đất. u Không được để dụng cụ điện cầm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật. u Không được lạm dụng dây dẫn điện. Không bao giờ được nắm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cầm tay. Không để dây gần nơi có nhiệt độ cao, dầu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật. u Khi sử dụng dụng cụ điện cầm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật. u Nếu việc sử dụng dụng cụ điện cầm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giựt. An toàn cá nhân u Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cầm tay. Không sử dụng dụng cụ điện cầm tay khi đang mệt mỏi hay đang bị tác động do chất gây nghiện, rượu hay dược phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cầm tay có thể gây thương tích nghiêm trọng cho bản thân. u Sử dụng trang bị bảo hộ cá nhân. Luôn luôn đeo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trợt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân. u Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. u Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điện cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. u Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. u Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang sức. Giữ tóc và quần áo xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. u Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng Bosch Power Tools 1 609 92A 6HD | (13.01.2022)80 | Tiếng Việt các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra. u Không để thói quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất cẩn có thể gây ra thương tích nghiêm trọng chỉ trong tíc tắc. Sử dụng và bảo dưỡng dụng cụ điện cầm tay u Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế. u Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. u Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. u Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. u Bảo quản dụng cụ điện cầm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. u Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. u Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v.v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. u Giữ tay cầm và bề mặt nắm luôn khô ráo, sạch sẽ và không dính dầu mỡ. Tay cầm và bề mặt nắm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bất ngờ. Sử dụng và bảo quản dụng cụ dùng pin u Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác. u Chỉ sử dụng dụng cụ điện cầm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy. u Khi không sử dụng pin, để cách xa các vật bằng kim loại như kẹp giấy, tiền xu, chìa khoá, đinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một đầu cực với một đầu cực khác. Sự chập mạch của các đầu cực với nhau có thể gây bỏng hay cháy. u Bảo quản ở tình trạng tồi, dung dịch từ pin có thể tứa ra; tránh tiếp xúc. Nếu vô tình chạm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bỏng. u Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hỏng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích. u Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130°C có thể gây nổ. u Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy. Bảo dưỡng u Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. u Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin. Hướng dẫn an toàn cho súng bắn đinh tán u Không hướng súng bắn đinh tán vào người khác hoặc bản thân khi vận hành và không làm việc mà không có vật liệu cần bắn đinh. Đinh tán chìm có thể văng ra từ súng bắn đinh tán và gây thương tích. u Không làm việc mà không có thùng hứng. Các trục tâm còn lại có thể bị văng ra sau từ súng bắn đinh tán và gây thương tích. u Trong trường hợp pin bị hỏng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp. 1 609 92A 6HD | (13.01.2022) Bosch Power ToolsTiếng Việt | 81 u Không được tháo pin ra. Nguy cơ bị chập mạch. u Pin có thể bị hư hại bởi các vật dụng nhọn như đinh hay tuốc-nơ-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoản mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng. u Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải. Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bẩn, nước, và sự ẩm ướt. Có nguy cơ nổ và chập mạch. u Cẩn thận! Nếu sử dụng dụng cụ điện với cổng Bluetooth

có thể gây nhiễu các dụng cụ, thiết bị khác cũng như máy bay và dụng cụ y tế (ví dụ: máy tạo nhịp tim, máy trợ thính). Và cũng không thể loại trừ hoàn toàn những tổn hại cho người và động vật ở môi trường trực diện xung quanh. Không sử dụng dụng cụ điện có kết nối Bluetooth

ở gần những thiết bị y tế, trạm xăng, cơ sở hóa học, các khu vực có nguy cơ gây nổ và các khu vực cháy nổ. Không sử dụng dụng cụ điện có kết nối Bluetooth

trên máy bay. Tránh để máy hoạt động gần cơ thể trong thời gian dài. Biểu tượng chữ Bluetooth ® cũng như biểu tượng ảnh (các logo) do công ty cổ phần Bluetooth SIG đăng ký nhãn hiệu và sở hữu. Công ty trách nhiệm hữu hạn Robert Bosch Power Tools GmbH đã được cấp phép để sử dụng những biểu tượng chữ/biểu tượng ảnh này với sản phẩm của mình.

Đảm bảo rằng pin nút áo không ở trong tay trẻ em. Pin nút áo rất nguy hiểm. u Không bao giờ được nuốt pin nút áo hoặc nhét vào các chỗ hở trên cơ thể. Nếu nghi ngờ đã nuốt phải pin nút áo hoặc bị lọt vào một lỗ trên cơ thể, hãy đến bác sỹ ngay lập tức. Việc nuốt pin nút áo có thể dẫn đến bỏng nặng bên trong và dẫn đến tử vong trong vòng 2 giờ. u Khi thay pin nút áo hãy chú ý thay pin đúng cách. Sự nguy hiểm của nổ. u Chỉ sử dụng pin cúc áo được nêu trong hướng dẫn vận hành này. Không sử dụng pin cúc áo khác hoặc một nguồn năng lượng khác. u Không cố sạc lại các pin nút áo và không làm chập mạch pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. u Tháo và xử lý các pin nút áo đã tháo xả đúng cách. Các pin nút áo đã tháo xả có thể rò rỉ và do đó gây hư hỏng sản phẩm hoặc gây thương tích cho người. u Không làm quá nhiệt pin nút áo và không ném vào lửa. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. u Không phá hủy pin nút áo và không tháo dỡ pin nút áo. Pin nút áo có thể rò rỉ, phát nổ, cháy và gây thương tích cho người. u Không để pin nút áo đã hỏng tiếp xúc với nước. Lithium rò rỉ có thể tạo ra hydro cùng với nước và do đó dẫn đến cháy, nổ hoặc gây thương tích cho người. Các Biểu Tượng Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cầm tay của bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn. Biểu tượng và các ý nghĩa của chúng Ghi dữ liệu được kích hoạt trong dụng cụ gài này. Dụng cụ điện được kết nối với công nghệ Bluetooth

tích hợp Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiêm trọng. Xin lưu ý các hình minh hoạt trong phần trước của hương dân vận hành. Sử dụng đúng cách Dụng cụ điện được dùng để đặt đinh tán nổ. Dữ liệu và các cài đặt của dụng cụ điện có thể được truyền đi giữa dụng cụ điện và một thiết bị đầu cuối di động từ Bluetooth

Low Energy Module bằng công nghệ vô tuyến Bluetooth

Các bộ phận được minh họa Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. Bosch Power Tools 1 609 92A 6HD | (13.01.2022)82 | Tiếng Việt (1) Miệng loe (2) Ống bọc che (3) Vòng treo (4) Depot miệng loe (5) Bình hứng (cho trục đinh tán bị gãy) (6) Tay nắm (có bề mặt nắm cách điện) (7) Kẹp đai (8) Pin

(9) Chìa vặn (10) Nút tháo pin

(11) Giao diện người dùng (12) Công tắc bật/tắt (13) Đèn làm việc LED (14) Hiển thị nhắc nhở Làm sạch hàm kẹp (Giao diện người dùng) (15) Hiển thị nhắc nhở Kiểm tra hàm kẹp (Giao diện người dùng) (16) Hiển thị Trạng thái dụng cụ điện (Giao diện người dùng) (17) Hiển thị chế độ làm việc (Giao diện người dùng) (18) Nút AUTO để chọn chế độ làm việc (Giao diện người dùng) (19) Nhấn nút RESET để thiết lập lại hiển thị nhắc nhở (Giao diện người dùng) (20) Đinh tán nổ

(21) Ống bọc hàm kẹp (22) Mặt chìa vặn (23) Hàm kẹp (24) Lò xo nén a) Phụ tùng được trình bày hay mô tả không phải làmột phần của tiêu chuẩn hàng hóa được giao kèmtheo sản phẩm. Bạn có thể tham khảo tổng thểcác loại phụ tùng, phụ kiện trong chương trìnhphụ tùng của chúng tôi.b) Thông thường (không bao gồm trong phạm vi giaohàng) Thông số kỹ thuật Máy tán đinh dùng pin

Mã số máy 3 601 JK5 ... Nhịp chạy mm 25 Lực kéo N 16000 Trọng lượng theo EPTA- Procedure01:2014

kg 2,0...3,0 Nhiệt độ môi trường cho phép – Trong quá trình sạc điện °C 0...+35 Máy tán đinh dùng pin

– Trong quá trình vận hành và trong quá trình lưu trữ °C -20...+50 Pin được khuyên dùng GBA 18V... ProCORE18V... Thiết bị nạp được giới thiệu GAL 18... GAX 18... GAL 36... Truyền dữ liệu Bluetooth

Phạm vi tín hiệu tối đa m 30

Khoảng tần số đã dùng MHz 2400–2483,5 Công suất đầu ra mW <1 Nguồn cung năng lượng Bluetooth ® Low Energy Module Pin cúc áo Ắc quy 3-V- Lithium, CR2450 Tuổi thọ của pin cúc áo khoảng. Năm 5 A) Được đo ở 20−25°C với pin GBA18V1.5Ah và GBA18V 12Ah.B) Các thiết bị di động đầu cuối phải tương thích với cácthiết bị Bluetooth

Low Energy (Phiên bản 4.2) và phảihỗ trợ chế độ Generic Access Profile (GAP).C) Phạm vi có thể biến đổi mạnh tùy thuộc vào điều kiệnbên ngoài, bao gồm thiết bị thu nhận được dùng.Trong các phòng kín và qua các rào chắn kim loại (vídụ tường, giá, va li, v.v.) phạm vi Bluetooth ® có thểnhỏ hơn. Pin Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì. Sạc pin u Chỉ sử dụng bộ sạc được đề cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cầm tay của bạn có sử dụng pin Li-Ion. Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đầy đủ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lần đầu tiên. u Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. Pin có thể bị hỏng. Lắp pin Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp. 1 609 92A 6HD | (13.01.2022) Bosch Power ToolsTiếng Việt | 83 Tháo pin ra Để tháo pinbạn hãy ấn nút mởkhóa pin và kéo pin ra. Không dùng sức. Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cứ khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo. Đèn báo trạng thái nạp pin Các đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin chỉ ra tình trạng sạc của pin. Vì lý do an toàn, ta chỉ có thể kiểm tra trạng thái của tình trạng nạp điện khi máy đã ngừng hoạt động hoàn toàn. Để hiển thị tình trạng nạp, bạn hãy nhấn nút để hiển thị mức sạc hoặc . Điều này cũng có thể thực hiện khi ắc quy được tháo ra. Đèn LED không sáng sau khi nhấn nút để hiển thị mức sạc có nghĩa là pin bị hỏng và phải được thay thế. Kiểu pin GBA 18V... LED Điện dung Đèn sáng liên tục 3× màu xanh lá 60–100% Đèn sáng liên tục 2× màu xanh lá 30–60% Đèn sáng liên tục 1× màu xanh lá 5–30% Đèn nhấp nháy 1× màu xanh

0–5% Kiểu pin ProCORE18V... LED Điện dung Đèn sáng liên tục 5x màu xanh lá 80–100% Đèn sáng liên tục 4x màu xanh lá 60–80% Đèn sáng liên tục 3x màu xanh lá 40–60% Đèn sáng liên tục 2x màu xanh lá 20–40% Đèn sáng liên tục 1x màu xanh lá 5–20% Đèn nhấp nháy 1x màu xanh

0–5% Các Khuyến Nghị về Cách Bảo Dưỡng Tốt Nhất cho Pin Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tầm nhiệt độ nằm giữa −20°C và 50°C. Không để pin trong ô tô vào mùa hè. Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch. Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay. Qui trình hoạt động được chia ra làm hai giai đoạn. Vận Hành Kết hợp phù hợp của đinh tán nổ/miệng loe Việc sử dụng sự kết hợp không được nêu trong bảng dưới đây có thể dẫn đến gắn chặt kém hoặc dẫn đến trục trặc dụng cụ điện. Đinh tán nổ Miệng loe Kích thước Trục đinh tán Ký hiệu Lỗ lắp lưỡi cắt ⌀3,0mm (1/8") ⌀3,2mm (1/8") ⌀2,00−2,15mm ⌀1,85−2,15mm 3.0/3.2 ⌀2,3−2,4mm ⌀4,0mm (5/32") ⌀2,35−2,80mm 4.0 ⌀2,7−2,8mm ⌀4,8mm (3/16") ⌀5,0mm (3/16") ⌀2,77−3,50mm ⌀2,95−3,50mm 4.8/5.0 ⌀3,3−3,4mm ⌀6,0mm (1/4") ⌀6,4mm (1/4") ⌀3,40−3,50mm ⌀3,71−4,00mm

Bosch Power Tools 1 609 92A 6HD | (13.01.2022)84 | Tiếng Việt Đặt đinh tán nổ (xem hình A1−A3) – Chuẩn bị các phôi gia công cần nối. Nếu chưa có lỗ khoan nào, hãy khoan trước các phôi gia công. – Hãy chọn miệng loe phù hợp (1). Vặn miệng loe lên ống bọc che (2) và siết chặt bằng chìa vặn (9). – Bằng nút AUTO (18) hãy chọn chế độ làm việc mong muốn (xem „Chọn chế độ làm việc“, Trang84). – Dẫn trục đinh tán của đinh tán nổ (20) vào miệng loe (1). – Giữ chặt dụng cụ điện và ấn đinh tán nổ vào lỗ khoan trước. – Tùy theo chế độ làm việc mà ấn công tắc bật/tắt (12) và chờ đến khi trục đinh tán gãy. – Nghiêng dụng cụ điện ra sau sao cho trục đinh tán có thể rơi vào bình hứng (5). Hướng dẫn:Sau khi đặt đinh tán nổ, hãy đảm bảo rằng trục đinh tán bị gãy đã rơi vào bình hứng trước khi bạn đặt đinh tán nổ tiếp theo. Thay miệng loe (xem hìnhB) Trong depot miệng loe (4) có các miệng loe với ba kích thước khác sau để có thể thay miệng loe nhanh chóng. – Tháo miệng loe (1) bằng chìa vặn vít (9) ra khỏi ống bọc che (2). – Vặn miệng loe mới lên và siết chặt bằng chìa vặn (9). Đổ sạch bình hứng (xem hình C) Luôn đổ sạch bình hứng (5) chứa trục đinh tán gãy trước khi nó đầy để tránh kẹt. – Tháo bình hứng (5) ngược chiều kim đồng hồ. – Đổ sạch bình hứng (5) vào một thùng rác hoặc thùng chứa rác tái chế phù hợp. – Vặn bình hứng thật chặt (5) lên dụng cụ điện theo chiều kim đồng hồ. Giao diện người dùng (xem hìnhD) Giao diện người dùng (11) dùng để chọn chế độ làm việc cũng như hiển thị tình trạng của dụng cụ điện. Hiển thị trạng thái (16) Ý Nghĩa − Dụng cụ điện được tắt Màu xanh lá Dụng cụ điện được bật và sẵn sàng vận hành Vàng Thông báo cảnh báo Màu đỏ Thông báo lỗi Xanh dương (nhấp nháy) Truyền dữ liệu Hiển thị nhắc nhở để kiểm tra/làm sạch hàm kẹp – Nếu hiển thị nhắc nhở (15) hoặc (14) sáng lên, bạn phải kiểm tra hàm kẹp (23). – Làm sạch hàm kẹp nếu cần (xem „Vệ sinh hàm kẹp (xem hìnhE1−E3)“, Trang86). – Thiết lập lại hiển thị nhắc nhở, sau khi bạn kiểm tra hàm kẹp. Nhấn và giữ nút RESET (19) trong hai giây. Chọn chế độ làm việc Bạn có thể c họn trong số hai chế độ làm việc bằng nút AUTO (18). – Chế độ làm việc AUTOON: Để đặt một đinh tán nổ hãy nhấn nhanh công tắc bật/tắt (12) và nhả. Quá trình tán đinh được kết thúc tự động. Ưu điểm: Tán đinh thuận tiện – Chế độ làm việc AUTOOFF: Để đặt đinh tán nổ, bạn hãy nhấn giữ công tắc bật/tắt (12) đến khi đinh tán nổ được đặt hoàn toàn và trục đinh tán gãy. Sau đó hãy nhả công tắc bật/tắt để kết thúc quá trình tán đinh Ưu điểm: Tán đinh nhanh (tùy theo kết hợp được dùng của đinh tán nổ/miệng loe) Hướng Dẫn Sử Dụng u Dụng cụ điện lắp Bluetooth

Low Energy Module được trang bị giao diện vô tuyến. Hãy chú ý các giới hạn địa điểm hoạt động ví dụ như trên máy bay hoặc bệnh viện. u Trong các vùng mà công nghệ vô tuyến Bluetooth ®không được phép sử dụng, bạn phải tắt Bluetooth ® Low Energy Module qua ứng dụng. Đèn làm việc LED Đèn LED chiếu sáng khu vực làm việc (13) giúp cải thiện tầm nhìn trong vùng làm việc trực tiếp. Nó được bật tự động khi nhấn công tắc bật/tắt (12). Thiết bị treo Với vòng treo (3) bạn có thể gắn chặt dụng cụ điện vào thiết bị treo (ví dụ trên dây chuyền sản xuất). – Gấp vòng treo (3) lên trên. u Thường xuyên kiểm tra tình trạng của vòng treo và móc của thiết bị treo. Kẹp đai Bằng kẹp đai (7) bạn có thể móc dụng cụ điện dễ dàng vào đai. 1 609 92A 6HD | (13.01.2022) Bosch Power ToolsTiếng Việt | 85 Các chức năng kết nối Các điều kiện của hệ thống để sử dụng ứng dụng Các điều kiện của hệ thống Thiết bị đầu cuối di động (Máy tính bảng, Điện thoại thông minh) Android5.1 (và cao hơn) iOS10 (và cao hơn) Cài đặt và thiết lập ứng dụng Để có thể sử dụng chức năng kết nối, trước hết bạn phải cài đặt ứng dụng – tùy theo thiết bị đầu cuối. – Tải ứng dụng qua kho ứng dụng tương ứng (AppleApp Store, Google Play Store). Lưu ý: Cần phải có tài khoản người dùng ở kho ứng dụng tương ứng. Tên ứng dụng iOS Android Bosch Toolbox – Sau đó, chọn thuộc tính mục con MyTools hoặc Connectivity trong ứng dụng. – Màn hình hiển thị của thiết bị đầu cuối di động cho biết các bước tiếp theo để kết nối dụng cụ điện với thiết bị đầu cuối. Truyền dữ liệu qua Bluetooth

Low Energy Module gửi một tín hiệu thường xuyên. Tùy thuộc vào môi trường xung quanh mà cần có nhiều khoảng thời gian truyền, trước khi dụng cụ điện được nhận diện. Nếu dụng cụ điện không được nhận diện, hãy kiểm tra điều sau đây: – Khoảng cách tới thiết bị đầu cuối di động có lớn không? Hãy giảm khoảng cách giữa thiết bị đầu cuối di động và dụng cụ điện. – Pin cúc áo của Bluetooth

Low Energy Module tích hợp quá yếu hoặc cạn? Hãy liên hệ với trung tâm dịch vụ khách hàng được ủy quyền của dụng cụ điện Bosch để thay thế pin cúc áo. – Tắt Bluetooth

trên thiết bị di động đầu cuối và bật lại. Kiểm tra xem dụng cụ điện hiện có được nhận diện không. Các chức năng kết hợp với dụng cụ điện Các chức năng kết nối sau đây của dụng cụ điện sẽ khả dụng khi kết hợp với Bluetooth

Low Energy Module : – Đăng ký và cá nhân hóa – Kiểm tra trạng thái, phát các thông báo cảnh báo và thông báo lỗi – Các thông tin và cài đặt chung (ví dụ định kỳ nhắc kiểm tra hàm kẹp) – Quản lý Các thông báo trục trặc Vấn đề Hiển thị (xem hình D) Màu hiển thị Nguyên nhân Biện Pháp Sửa Chữa Thông báo cảnh báo Vàng Hàm kẹp (23) bị bẩn – Vệ sinh hàm kẹp (23) Vàng Hàm kẹp (23) bị mòn – Kiểm tra hàm kẹp (23) và thay thế nếu cần Vấn đề Hiển thị ứng dụng Toolbox Màu hiển thị Nguyên nhân Biện Pháp Sửa Chữa Thông báo cảnh báo Vàng Hàm kẹp (23) bị bẩn – Vệ sinh hàm kẹp (23) Vàng Hàm kẹp (23) bị mòn – Kiểm tra hàm kẹp (23) và thay thế nếu cần Vàng Mức sạc của pin (8) yếu – Thay hoặc sạc pin (8) Vàng Pin (8) gần bị quá nhiệt – Thay pin (8) hoặc Bosch Power Tools 1 609 92A 6HD | (13.01.2022)86 | Tiếng Việt Vấn đề Hiển thị ứng dụng Toolbox Màu hiển thị Nguyên nhân Biện Pháp Sửa Chữa – Tắt dụng cụ điện và để nguội 3−5 phút cho đến khi hiển thị trạng thái (16) sáng xanh lá Vàng Hệ thống điện gần bị quá nhiệt – Tắt dụng cụ điện và để nguội cho đến khi hiển thị trạng thái (16) sáng xanh

Vàng Hàm kẹp (23) không ở vị trí làm việc/vị trí nghỉ – Nhấn công tắc bật/tắt (12) để hàm kẹp (23) lại được di chuyển vào vị trí làm việc/vị trí nghỉ Thông báo lỗi Màu

Mức sạc của pin (8) nguy cấp – Thay hoặc sạc pin (8) ngay Màu

Pin (8) quá nhiệt – Thay pin (8) ngay hoặc – Tắt ngay dụng cụ điện và để nguội 3−5 phút cho đến khi hiển thị trạng thái (16) sáng xanh lá Màu

Hệ thống điện bị quá nhiệt – Tắt ngay dụng cụ điện và để nguội cho đến khi hiển thị trạng thái (16) sáng xanh lá Màu

Hàm kẹp (23) bị kẹt – Làm sạch hàm kẹp (23) và thay thế nếu cần Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch u Trước khi tiến hành bất cứ công việc gì với máy (ví dụ bảo dưỡng, thay dụng cụ v.v..) cũng như khi vận chuyển hay lưu kho, tháo pin ra khỏi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc Tắt/Mở. u Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Vệ sinh hàm kẹp (xem hìnhE1−E3) – Tháo ống bọc che (2) ra khỏi dụng cụ điện ngược chiều kim đồng hồ. – Giữ chìa vặn vít (16mm) tựa vào mặt chìa khóa (22) và nới lỏng ống bọc hàm kẹp (21). – Kéo ống bọc hàm kẹp ra (21) . Do đó, hàm kẹp (23) và lò xo nén (24) dễ tiếp cận. – Làm sạch hàm kẹp (23) và lò xo nén (24) khỏi bụi và mảnh vụn kim loại. – Thay hàm kẹp (23) nếu cần. – Lắp lại tất cả bộ phận theo trình tự ngược lại. Thay thế pin cúc áo tích hợp Bluetooth

Low Energy Module gồm một pin nút áo. Nếu pin cúc áo yếu hoặc cạn, bạn sẽ được thông báo qua Bosch Toolbox. Thay pin cúc áo phải do đại lý được ủy nhiệm dịch vụ hàng sau khi bán dụng cụ điện cầm tay Bosch tiến hành. u Lưu ý: Luôn thay thế pin nút áo bằng pin nút áo cùng loại. Sự nguy hiểm của nổ. u Tháo và xử lý các pin nút áo đã tháo xả đúng cách. Các pin nút áo đã tháo xả có thể rò rỉ và do đó gây hư hỏng sản phẩm hoặc gây thương tích cho người. Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sơ đồ mô tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thắc mắc về sản phẩm và phụ kiện. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam CN CÔNG TY TNHH BOSCH VIÊT NAM TAI TP.HCM Tâng 14, Ngôi Nhà Đức, 33 Lê Duẩn Phương Bến Nghé, Quân 1, Thanh Phô Hô Chi Minh Tel.: (028) 6258 3690 1 609 92A 6HD | (13.01.2022) Bosch Power ToolsTiếng Việt | 87 Fax: (028) 6258 3692 - 6258 3694 Hotline: (028) 6250 8555 Email: tuvankhachhang-pt@vn.bosch.com www.bosch-pt.com.vn www.baohanhbosch-pt.com.vn Xem thêm địa chỉ dịch vụ tại: www.bosch-pt.com/serviceaddresses Vận chuyển Pin Li-Ion được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác. Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhãn. Phải tham vấn chuyên gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng. Chỉ gửi pin hợp khối khi vỏ ngoài không bị hư hỏng. Dán băng keo hay che kín các điểm tiếp xúc hở và đóng gói pin hợp khối theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia. Sự thải bỏ Dụng cụ điện, pin, phụ kiện và bao bì cần được tái sử dụng theo quy định về môi trường. Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình! Pin/ắc quy: Li-Ion: Tuân thủ những hướng dẫn trong phần vận chuyển (xem „Vận chuyển“, Trang87). Bosch Power Tools 1 609 92A 6HD | (13.01.2022)88 | يبرع
