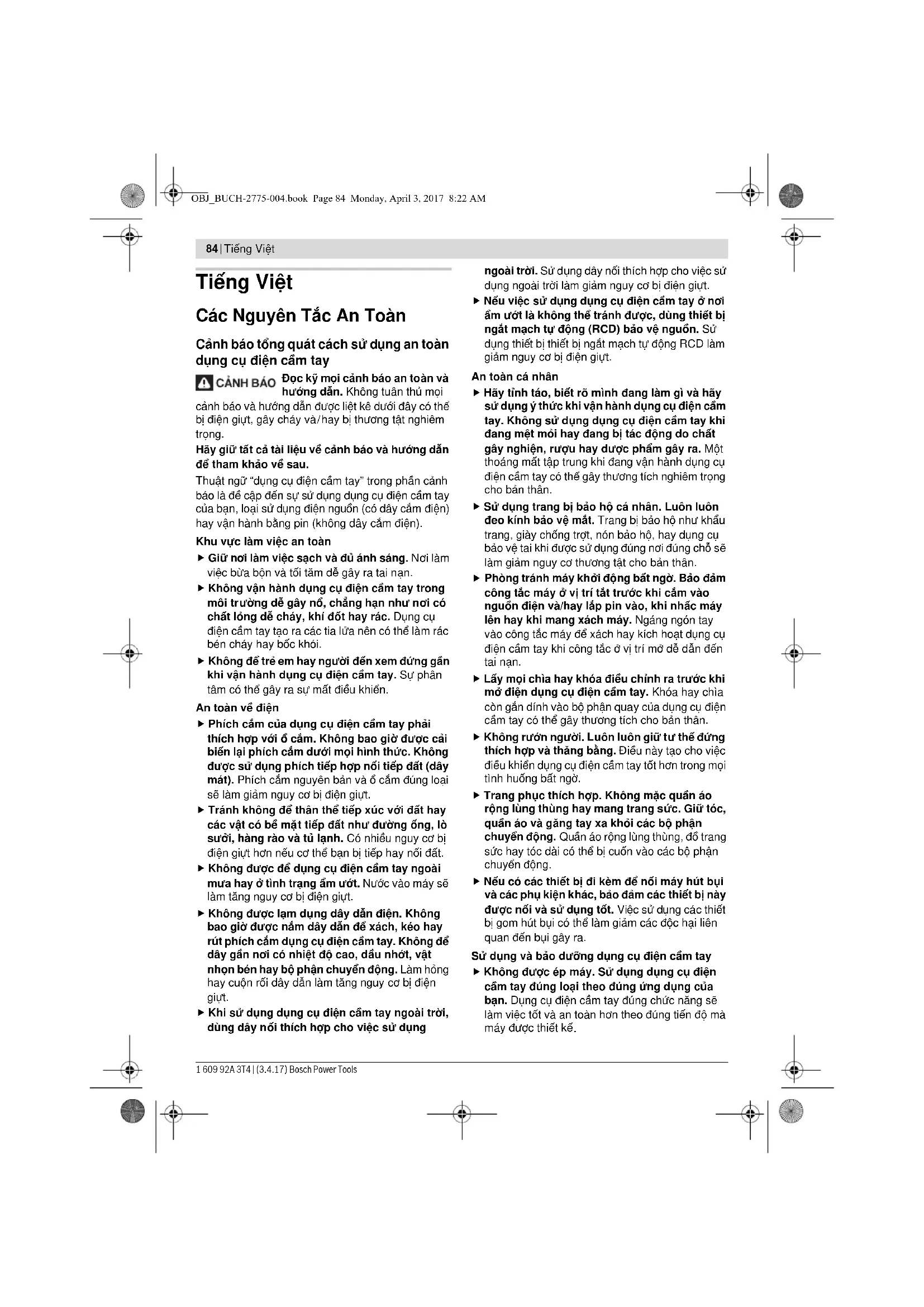

Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tắt trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhấc máy lên hay khi mang xách máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ điện cầm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn. Lấy mọi chìa hay khóa điều chỉnh ra trước khi mở điện dụng cụ điệ n cầm tay. Khóa hay chìa còn gắn dính vào bộ phận quay của dụng cụ điện cầm tay có thể gây thương tích cho bản thân. Không rướn người. Luôn luôn giữ tư thế đứng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cầm tay tốt hơn trong mọi tình huống bất ngờ. Trang phục thích hợp. Không mặc quần áo rộng lùng thùng hay mang trang s ức. Giữ tóc, quần áo và găng tay xa khỏi các bộ phận chuyển động. Quần áo rộng lùng thùng, đồ trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động. Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giả m các độc hại liên quan đến bụi gây ra. Sử dụng và bảo dưỡng dụng cụ điện cầm tay Không được ép máy. Sử dụng dụng cụ điện cầm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cầm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế

OBJ_BUCH-2775-004.book Page 84 Monday, April 3, 2017 8:22 AMTiếng Việt | 85 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) Không sử dụng dụng cụ điện cầm tay nếu như công tắc không tắt và mở được. Bất kỳ dụng cụ điện cầm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Rút phích cắm ra khỏi nguồn điện và/hay pin ra khỏi dụng cụ điện cầm tay trước khi tiến hành bấ t kỳ điều chỉnh nào, thay phụ kiện, hay cất dụng cụ điện cầm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cầm tay khởi động bất ngờ. Cất giữ dụng cụ điện cầm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cầm tay hay các hướng dẫn này sử dụng dụng cụ điện cầm tay. Dụng cụ điện cầm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng. Bảo quản dụng cụ điện cầm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cầm tay tồi. Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị kẹt và dễ điều khiển hơn. Sử dụng dụng cụ điện cầm tay, phụ kiện, đầu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sự dụng dụng cụ điện cầm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm. Bảo dưỡng

Đưa dụng cụ điện cầm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên. Cảnh Báo An Toàn cho Máy Mài Hình Góc Các cảnh báo an toàn dùng chung cho các hoạt động mài, chà nhám, chà bằng bàn chải kim loại hay cắt bằng đá cắt Dụng cụ điện cầm tay này được thiết kế để thể hiện chức năng như một máy mài, máy chà nhám, bàn chải kim loại hay máy cắt. Xin hãy đọc tất cả các cảnh báo an toàn, chỉ dẫn, hình ảnh minh họa và các đặc tính kỹ thuật được cung cấp kèm theo dụng cụ điện cầm tay này. Không tuân thủ các hướng dẫn được liệt kê dưới đây có thể dẫn đến việc bị điện giựt, gây cháy/hoặc bị thương tích nghiêm trọng. Dụng cụ điện cầm tay này không nên sử dụng để đánh bóng. Vận hành theo cách mà dụng cụ điện cầm tay không dược thiết kế để sử dụng có thể dẫn đến việc gặp nguy hiểm và gây thương tích cho bản thân. Không sử dụng loại phụ tùng không được thiết kế chuyên dụng và đã được nhà sản xuất máy khuyến cáo. Chỉ vì phụ tùng có thể lắp vào được dụng cụ điện của bạn, nó không đảm bảo sự vận hành an toàn. Tốc độ danh định của phụ tùng phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ điện c ầm tay. Phụ tùng chạy nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra. Đường kính ngoài và độ dày phụ tùng của bạn phải nằm trong công suất danh định của dụng cụ điện của bạn. Không thể bảo vệ hay điều khiển đúng cách được với phụ tùng không đúng kích cỡ. Đường ren của phụ kiện gắn vào phải tương xứng với đường ren của trục máy mài. Đối với các phụ kiện bắt vào bằng bích, lỗ tâm của phụ kiện phải vừa khít với đường kính định vị của bích. Phụ kiện không thích hợp với vòng cữ lắp của dụng cụ điện sẽ chạy mất thăng bằng, rung dữ dội và có thể gây nên sự mất kiểm soát. Không được sử d ụng phụ tùng đã bị hư hỏng. Trước mỗi lần sử dụng, kiểm tra phụ tùng giả dụ như là dĩa hạt mài xem có bị sứt mẻ hay rạn nứt, miếng đệm xem có bị rách hay quá mòn, bàn chải kim loại xem râu có bị gãy hay dính không chặt. Nếu dụng cụ điện hay phụ tùng bị rơi xuống, kiểm tra xem có hư hỏng hay lắp phụ tùng còn tốt nguyên vào. Sau khi kiểm tra và lắ p phụ tùng vào, bố trí bản thân bạn và những người gần đó ra xa khỏi các điểm tiếp cận được của phụ tùng đang quay và cho dụng cụ điện của bạn chạy với tốc độ không tải tối đa trong một phút. Phụ tùng bị hỏng thường thì sẽ bị văng vỡ ra trong thời điểm kiểm tra này. Hãy mang trang bị bảo hộ vào. Tùy theo loại công việc, sử dụng chắn che mặt, kính chụp mắt hay kính bảo hộ. Để thích hợp, mang mặt nạ chống bụi, đồ dùng bảo hộ tai nghe, găng tay và quần áo bảo hộ có khả năng ngăn bụi đá hay các mảnh vỡ của vật gia công bắn vào. Sự bảo vệ mắt là phải có khả năng ngăn được các mảnh vỡ văng ra từ các ứng dụng khác nhau tạo nên. Mặt nạ chống bụi hay khẩu trang phải có khả năng lọc được các hạt nhỏ phát sinh ra từ chính các hoạt động máy của bạn. Kéo dài thời gian để tai trần tiếp xúc với tiếng ồn có cường độ mạnh có thể gây điếc. OBJ_BUCH-2775-004.book Page 85 Monday, April 3, 2017 8:22 AM86 | Tiếng Việt 1 609 92A 3T4 | (3.4.17) Bosch Power Tools Bố trí những người đứng xem ở khoảng cách an toàn ra xa khỏi nơi làm việc. Những ai đi vào khu vực làm việc phải có trang bị bảo hộ cá nhân. Mảnh vỡ của vật gia công hay của phụ tùng có khả năng văng ra và gây thương tích bên ngoài khu vực vận hành máy. Chỉ nắm giữ dụng cụ điện ở phần nắm đã được cách điện, khi vận hành máy ở n ơi mà dụng cụ cắt có thể chạm phải dây điện được thiết kế dấu không nhìn thấy được hay chính dây dẫn của máy. Dụng cụ cắt chạm phải dây “có điện” có thể làm cho các bộ phận kim loại không được bao bọc “có điện” và giựt người vận hành máy. Để dây điện tránh xa phụ tùng đang quay. Nếu sự kiểm soát dụng cụ đi ện bị mất, dây điện có thể bị cắt, tay hay cánh tay của bạn có thể bị quấn lại và bị lôi vào phụ tùng đang quay. Không bao giờ được đặt dụng cụ điện xuống cho đến khi phụ tùng đã ngừng quay hoàn toàn. Phụ tùng đang quay có thể ăn vào vào bề mặt vật liệu và kéo dụng cụ điện ra khỏi sự điều khiển c ủa bạn. Không cho dụng cụ điện hoạt động khi đang mang bên hông. Vô tình chạm vào phụ tùng đang quay, quần áo bạn có thể bị quấn vào, kéo phụ tùng xỉa vào mình bạn. Thường xuyên làm sạch các khe thông gió của dụng cụ điện. Quạt gió môtơ sẽ kéo bụi nằm trong vỏ máy ra và sự tích tụ quá nhiều bột kim loại có thể gây nên các nguy hiểm về điện. Không được v ận hành dụng cụ điện gần nơi có các chất dễ cháy. Tia lửa bắn ra có thể gây cháy các nguyên liệu này. Không sử dụng phụ tùng loại cần có chất lỏng làm mát. Sử dụng nước hay các loại chất lỏng làm mát khác có thể dẫn đến việc chết do điện giựt hay bị điện giựt. Lực dội ngược và các cảnh báo liên quan Dội ngược là mộ t phản ứng đột ngột do dĩa đang quay, miếng đệm, chổi chà hay bất cứ phụ tùng nào khác bị kẹt lại hay gặp trở ngại bất ngờ. Sự cố bị kẹp lại hay gặp trở ngại bất ngờ làm cho phụ tùng đang quay nhanh chóng ngừng ngay hoạt động, hậu quả là làm cho dụng cụ điện cầm tay bị mất điều khiển nên quay ngượ c lại chiều quay của phụ tùng ngay thời điểm bị kẹp chặt. Ví dụ, nếu một dĩa hạt mài bị vật gia công chèn chặt hay bị kẹp lại, cạnh của dĩa đang tiến vào điểm bị kẹp có thể bập lên bề mặt của vật liệu làm cho dĩa leo ra hay bật ngược lại. Dĩa có thể nhảy chồm về phía trước hay vă ng ra khỏi người điều khiển máy, tùy theo hướng chuyển động của dĩa ngay thời điểm bị kẹp. Trong trường hợp này, các dĩa dạng hạt có khả năng bị vỡ. Sự dội ngược là hậu quả của việc sử dụng dụng cụ điện cầm tay không đúng chức năng và/hay qui trình thao tác không đúng cách hoặc do điều kiện

u và có thể tránh được bằng cách tuân theo các cách phòng trámh thích hợp được trình bày dưới đây. Luôn giữ chắc dụng cụ điện và tạo tư thế thân thể và cánh tay cho phép bạn chịu được lực dội ngược. Luôn luôn sử dụng tay nắm phụ, nếu có kèm theo máy, để khống chế tối đa các phản ứng dội ngược hay vặn xoắn trong thời điểm khởi động. Người vận hành máy có th

kiểm soát được các phản ứng vặn xoắn hay lực dội ngược nếu tuân thủ các chỉ dẫn phòng tránh đúng cách. Không bao giờ được để tay của bạn gần phụ tùng đang quay. Phụ tùng có thể dộng ngược lên tay của bạn. Không để người của bạn phô ra trong phạm vi mà dụng cụ điện sẽ tới được nếu sự dội ngược

ảy ra. Sự dội ngược sẽ làm quay dụng cụ điện về chiều ngược với chiều chuyển động của dĩa tại thời điểm gặp sự cố. Hãy đặt biệt lưu ý khi gia công các góc cạnh, cạnh bén v.v. Tránh không để phụ tùng bị nảy lên hay bị chèn chặt. Các góc, cạnh bén hay sự nảy lên có khuynh hướng làm cho phụ tùng đang quay bị trở ngại và làm mấ t điều khiển hay bị dội ngược. Không lắp lưỡi cưa xích, dao khắc gỗ hay lưỡi cưa răng vào. Những loại lưỡi như vậy thường xuyên tạo ra sự dội ngược và làm mất sự điều khiển dụng cụ điện. Các hướng dẫn an toàn bổ sung thêm dành cho các hoạt động mài và cắt Chỉ sử dụng loại dĩa đượ c khuyến cáo dùng cho dụng cụ điện của bạn và chắn bảo vệ được thiết kế dành riêng cho loại dĩa được chọn. Các dĩa không được thiết kế cho dụng cụ điện cầm tay không thể bảo vệ ta đúng cách và không an toàn. Bề mặt mài của dĩa có tâm dĩa được nén phải được lắp bên dưới mặt phẳng của cạnh chắn bảo vệ . Một dĩa được lắp không đúng cách như nhô ra khỏi mặt phẳng của cạnh chắn bảo vệ, không thể bảo vệ thích đáng được. Chắn bảo vệ phải được gắn chắc chắn vào dụng cụ điện và đặt ở tư thế có độ an toàn tối đa, như thế, phần phô ra của dĩa hướng về người vậ n hành máy là nhỏ nhất. Chắn bảo vệ giúp bảo vệ người vận hành máy tránh khỏi các mảnh vỡ của dĩa, sự vô tình chạm phải dĩa và các tia lửa bắn ra có thể gây cháy quần áo. OBJ_BUCH-2775-004.book Page 86 Monday, April 3, 2017 8:22 AMTiếng Việt | 87 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) Chỉ được sử dụng dĩa theo đúng khuyến cáo ứng dụng. Ví dụ: không được lấy cạnh của dĩa cắt để mài. Dĩa cắt dạng hạt được cấu tạo dùng chu vi ngoại biên dĩa để mài; Lực đẩy ngang áp vào các dĩa này có thể làm chúng vỡ vụn ra. Luôn sử dụng bích lắp còn tốt nguyên, đúng kích cỡ và hình dáng cho loại dĩa mà bạn chọn. Bích lắp đúng chủ ng loại chống đỡ cho dĩa, do đó làm giảm khả năng vỡ dĩa. Bích lắp dùng cho dĩa cắt có thể khác với bích lắp dùng cho dĩa mài. Không sử dụng dĩa dùng cho dụng cụ điện lớn hơn đã bị mòn nhỏ lại. Dĩa được cấu tạo cho dụng cụ điện loại lớn không thích hợp với dụng cụ điện cầ m tay nhỏ lại có tốc độ cao hơn và có thể bị vỡ tung. Các cảnh báo an toàn cụ thể phụ thêm dành cho các hoạt động cắt bằng chất liệu hạt mài Không được làm dĩa cắt “bị kẹt” hay dùng sức ép thái quá để đè máy. Không cố cắt sâu quá mức. Tạo lực áp quá đáng lên dĩa làm tăng sức tải và dễ làm dĩa bị xoắn vặn hay bị kèn chặt trong đường cắ t và có khả năng dội ngược hay vỡ dĩa xảy ra. Không để thân thể bạn ở vị trí cùng hàng hay là nằm sau dĩa đang quay. Ngay thời điểm vận động, khi dĩa đang di chuyển từ chỗ bạn ra ngoài, khả năng bị dội ngược có thể xoay ngược cái dĩa đang quay tới trước và dụng cụ điện hướng thẳng đến người bạn. Khi d ĩa bị kẹt hay động tác cắt bị gián đoạn do bất kỳ lý do gì, tắt ngay dụng cụ điện và giữ nguyên dụng cụ điện cho đến khi dĩa ngừng quay hoàn toàn. Không bao giờ cố nhấc dĩa cắt ra khỏi mạch cắt khi dĩa còn đang chuyển động, nếu không thì sự giựt ngược có thể xảy ra. Kiểm tra và có các hành động thích hợp để loại trừ nguyên nhân gây ra k ẹt dĩa. Không được mở máy lại để cắt khi dĩa còn nằm trong vật gia công. Hãy để cho dĩa chạy hết công suất và cẩn thận đưa vào mạch cắt lại. Dĩa có thể bị kẹp, leo lên trên hay giựt ngược nếu dụng cụ điện được khởi động lại khi còn ở trong vật gia công. Kê đỡ các tấm ván hay bất cứ vật gia công quá khổ nào để làm giả m thiểu thấp nhất nguy cơ làm dĩa bị kẹt hay bị dội ngược. Các vật liệu gia công lớn có khuynh hướng võng xuống do chính trọng lượng của chúng. Các vật kê đỡ phải được đặt dưới vật gia công, gần mạch cắt và gần rìa của vật gia công ở hai bên dĩa. Hãy cẩn trọng hơn khi thực hiện việc “cắt mò” vào các bức tường có sẵn hay các khu vực không nhìn thấy đượ c. Phần nhô ra của dĩa có thể cắt phạm vào ống dẫn khí đốt hay nước, đường điện hay các vật thể khác, sự cố này có thể gây ra sự dội ngược. Các cảnh báo an toàn cụ thể dành cho các hoạt động chà nhám Khi chà nhám, không được dùng giấy nhám dĩa lớn quá cỡ. Tuân thủ theo khuyến cáo của nhà sản xuất khi chọn giấy nhám. Giấy nhám lớn hơn phủ tràn ra ngoài miếng lót chà nhám bộc

nguy cơ bị xé toạc và có thể gây sự cố bất ngờ, làm rách dĩa, hay dội ngược. Các cảnh báo an toàn cụ thể dành cho các hoạt động đánh ráp bằng bàn chải kim loại Cần nhận biết rằng râu chổi bị bàn chải đẩy văng ra ngay cả khi thao tác thông thường. Đừng đè ép râu bàn chải mạnh quá do bắt bàn chải chịu lực tải quá mức. Râu kim loại có thể dễ dàng đâm thủng qu ần áo mỏng và/hay da. Nếu như việc sử dụng chắn bảo vệ được khuyến cáo dùng cho việc đánh ráp bằng bàn chải kim loại, không được để cho râu kim loại của dĩa hay bàn chải kim loại chạm vào chắn bảo vệ. Bàn chải dĩa hay bàn chải kim loại có thể nở rộng đường kính ra do chịu lực tải và lực ly tâm. Các cảnh báo phụ thêm Hãy mang kính bảo hộ. Dùng thiế t bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngầm trong khu vực làm việc hay liên hệ với Cty công trình Công cộng địa phương để nhờ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hỏa hoạn và điện giựt. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng đường dẫn nước gây hư hỏng tài sản hay có khả nă ng gây ra điện giựt. Nhả công tắc Tắt/Mở ra và chuyển về vị trí tắt khi nguồn điện cung cấp bị ngắt, ví dụ., như khi bị mất điện hay khi phích cắm bị tuột ra. Cách này để ngăn sự khởi động lại không được kiểm soát. Không được chạm vào dĩa mài hay dĩa cắt trước khi các dĩa này đã nguội. Dĩa có thể tr

nên rất nóng trong lúc hoạt động. Kẹp chặt vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng êtô thì vững chắc hơn giữ bằng tay. OBJ_BUCH-2775-004.book Page 87 Monday, April 3, 2017 8:22 AM88 | Tiếng Việt 1 609 92A 3T4 | (3.4.17) Bosch Power Tools Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Dành sử dụng cho Máy được thiết kế để cắt, chà thô và chải các vật liệu bằng kim loại và đá mà không cần sử dụng nước. Khi cắt bằng chất liệu mài nén kết, cần phải sử dụng loại dưỡng cắt đặc biệt (phụ kiện). Khi cắt đá, tạo đủ hiệu quả cho việc hút bụi. Với dụng cụ mài thích hợp, máy có thể sử dụng để mài b ằng dĩa mài. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh. 1 Nút khóa trục 2 Công tắc Tắt/Mở 3 Núm xoay để chọn trước tốc độ

(GWS 900-100 S/ GWS 900-115 S/

GWS 900-125 S) 4 Tay nắm phụ (có bề mặt nắm cách điện) 5 Chìa vặn đai ốc kết hợp dành cho trục máy mài M14* 6 Chìa vặn đai ốc kết hợp dành cho trục máy mài M10* 7 Tr ục máy mài 8 Chắn bảo vệ dùng để chà nhám 9 Vít khóa của chắn bảo vệ 10 Bích lắp với vòng đệm chữ O 11 Đĩa mài* 12 Đai ốc chặn 13 Đai ốc chặn nhanh * 14 Đầu mài hạt cac-bua* 15 Chắn bảo vệ dùng để gia công cắt* 16 Dĩa cắt* 17 Chắn bảo vệ tay* 18 Dĩa chà cao su* 19 Giấy nhám* 20 Đai ốc tròn* 21 Bàn chải kim loại tròn* 22 Tay nắ m (bề mặt nắm cách điện) *Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Thông số kỹ thuật Máy mài dạng góc GWS... 900-100 900-115 900-125 900-100 S 900-115 S 900-125 S Mã số máy

Công suất vào danh định W 900 900 900 900 900 900 Công suất ra W 450 450 450 450 450 450 Tốc độ danh định v/p 11000 11000 11000 11000 11000 11000 Điều chỉnh phần kiểm soát tốc độ v/p – ––2800 –11000

–11000 Đường kính dĩa mài, tối đa. mm 100 115 125 100 115 125 Đường ren của trục máy mài M 10 M 14 M 14 M 10 M 14 M 14 Chiều dài ren (tối đa) của trục máy mài mm 22 22 22 22 22 22 Chọn Trước Tốc Độ

Chống sự khởi động lại

Làm giảm cường độ dòng điện khi khởi động

Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. OBJ_BUCH-2775-004.book Page 88 Monday, April 3, 2017 8:22 AMTiếng Việt | 89 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) Sự lắp vào Lắp Các Bộ Phận Bảo Vệ vào Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Ghi Chú: Trong quá trình vận hành mà sau đó dĩa bị vỡ hay các chi tiết dùng lắp ráp nằm trên chắn bảo vệ/dụng cụ điện bị hỏng, máy phải được mang đến ngay đại lý phục vụ hàng sau khi bán để bảo trì, sửa chữa (để biết địa chỉ liên hệ, xin xem Phần “Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng”). Chắn Bảo Vệ Dùng Để Chà Nhám Đặt chắn bảo vệ 8 lên trên vành trục máy mài. Chỉnh sửa tư thế của chắn bảo vệ 8 để đáp ứng yêu cầu cho công đoạn gia công. Khóa cố định chắn bảo vệ 8 bằng cách siết chặt vít khóa 9 bằng chìa vặn đai ốc kết hợp 5/6. Chỉnh đặt chắ n bảo vệ 8 theo cách này ngăn được tia lửa bắn về hướng về người vận hành máy. Ghi chú: Chữ số mã hóa trên chắn bảo vệ 8 bảo đảm rằng chỉ có chắn bảo vệ đúng với loại máy mới có thể lắp vào được. Chắn Bảo Vệ Dùng Để Cắt Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo v ệ để cắt 15. Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. Chắn bảo vệ dùng để cắt 15 được lắp vào giống như cách lắp chắn bảo vệ dùng để chà nhám 8. Tay nắm phụ Chỉ vận hành máy của bạn khi đã gắn tay nắm phụ 4. Vặn tay nắm phụ vào 4 vào trên bên phải hay trái đầu máy tùy theo cách thức thao tác. Chắ n Bảo Vệ Tay Dùng cho việc vận hành với dĩa chà cao su 18 hay với bàn chải kim loại/bàn chải dĩa/dĩa chà gấp nếp, luôn luôn gắn chắn bảo vệ tay vào 17. Chắn bảo vệ tay 17 được bắt chặt cùng với tay nắm phụ 4. Lắp Dụng Cụ Mài Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Không được chạm vào dĩa mài hay dĩa cắt trước khi các dĩa này đã nguội. Dĩa có thể trở nên rất nóng trong lúc hoạt động. Làm sạch trục máy mài 7 và tất cả bộ phận sắp được lắp vào. Để cặp chặt hay tháo lỏng dụng cụ mài, khóa trục máy mài bằng nút khóa trục 1.

ỉ cho nút khóa trục hoạt động khi trục máy mài đã đứng yên. Nếu không, máy có thể bị làm hỏng. Dĩa Mài/Cắt Hãy lưu ý đến kích cỡ của dụng cụ mài. Đường kích của lổ lắp dụng cụ phải vừa khít với bích lắp dụng cụ mà không có khe hở. Không được sử dụng bộ phận thu nhỏ hay bộ phận tiếp hợp. Khi sử dụng dĩa cắt h ạt kim cương, hãy lưu ý mũi tên chỉ chiều quay trên dĩa cắt kim cương và chiều quay của máy phải cùng chiều (xem phần mũi tên chỉ chiều quay in dập trên đầu máy). Xem trang hình ảnh để biết các bước lắp ráp. Để bắt chặt dĩa mài/cắt, vặn đai ốc chặn 12 vào và siết chặt đai ốc lại bằng chìa vặn đai ốc kết hợp 5/6. (xem phầ n “Đai Ốc Khóa Nhanh”). Sau khi lắp dụng cụ mài và trước khi mở máy, kiểm tra xem dụng cụ mài có lắp vào đúng cách không và có thể quay tự do không. Đảm bảo dụng cụ mài không chạm vào chắn bảo vệ hay các bộ phận khác. Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014) – cùng với tay nắm giảm chấn phụ – cùng với tay nắm tiêu chuẩn phụ

2,0 1,9 2,0 1,9 2,0 1,9 2,0 1,9 2,0 1,9 2,0 1,9 Cấp độ bảo vệ /II /II /II /II /II /II Máy mài dạng góc GWS... 900-100 900-115 900-125 900-100 S 900-115 S 900-125 S Các giá trị đã cho có hiệu lực cho điện thế danh định [U] 230 V. Đối với điện thế thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi. OBJ_BUCH-2775-004.book Page 89 Monday, April 3, 2017 8:22 AM90 | Tiếng Việt 1 609 92A 3T4 | (3.4.17) Bosch Power Tools Bích lắp cho trục máy mài có cỡ M14: Chi tiết bằng nhựa (vòng đệm chữ O) được lắp vào vành định tâm của bích lắp 10. Nếu vòng đệm chữ O bị mất hay bị hư, phải thay bích lắp 10 trước khi cho máy hoạt động trở lại. Bích lắp cho trục máy mài có cỡ M10: Cả hai mặt của bích lắp đều có thể sử dụng được. Dĩa chà gấp nế

Để vận hành với dĩa chà gấp nếp, luôn luôn gắn chắn bảo vệ tay 17 vào. Dĩa Chà Cao Su Để vận hành với dĩa chà đế cao su 18, luôn luôn gắn chắn bảo vệ tay 17 vào. Xem trang hình ảnh để biết các bước lắp ráp. Vặn đai ốc tròn 20 và siết chặt lại bằng chìa vặn đai ốc kết hợp 5/6. Bàn Chải kim loại/Bàn Chải D

Để vận hành với bàn chải kim loại/bàn chải dĩa, luôn luôn gắn chắn bảo vệ tay 17 vào. Xem trang hình ảnh để biết các bước lắp ráp. Bàn chải kim loại/bàn chải dĩa phải vặn được hết vào tận vòng ren cuối của trục máy mài cho đến khi nằm chắc sát vào bích lắp của trục máy mài. Siết chặt bàn chải kim loại/bàn chải dĩa lại bằng khóa mở miệng hai chấ

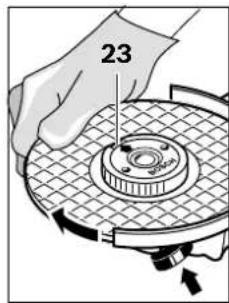

Đai Ốc Khóa Nhanh Để được tiện lợi trong việc thay dụng cụ mài mà không cần sử dụng đến các dụng cụ hổ trợ khác, bạn có thể sử dụng đai ốc khóa nhanh 13 thay cho đai ốc khóa thường 12. Đai ốc khóa nhanh 13 có lẻ chỉ được dùng cho dĩa mài hay dĩa cắt. Chỉ sử dụng đai ốc khóa nhanh còn tốt nguyên, không khuyết tật 13. Khi vặn vào, hãy lưu ý rằ ng mặt của đai ốc khóa nhanh 13 có in chữ không hướng về phía dĩa mài; mũi tên phải chỉ về nơi có dấu ký hiệu 23. Khóa trục máy mài bằng nút khóa trục máy 1. Để siết chặt đai ốc khóa nhanh, xoay thật chặt dĩa mài theo chiều đồng hồ. Một đai ốc không bị hư hỏng, được vặn chặt đúng cách, có thể dùng tay để vặn l ỏng ra bằng cách vặn vòng vân khía ngược chiều kim đồng hồ. Không bao giờ được tháo đai ốc kẹp nhanh dính chặt sát ra bằng kềm; luôn luôn sử dụng chìa vặn đai ốc kết hợp. Áp dụng chìa vặn đai ốc kết hợp 5/6 như trình bày trong hình vẽ. Các Dụng Cụ Mài Được Chấp Nhận Tất cả các dụng cụ mài được đề cập trong các trang hướng dẫn sử dụng đều có thể sử dụng. Tốc độ cho phép [v/p] hay tốc độ quay của chu vi vòng tròn [mét/giây] của dụng cụ mài sử dụng ít nhất phải phù hợp với tiêu chuẩn đã cho trong biểu mẫu. Vì vậy, phải lưu ý đến giới hạn được phép quay/tốc độ của chu vi vòng tròn ghi trên nhãn của dụng cụ mài. tối đa. [mm] [mm] D b d [v/p] [mét/giây]

OBJ_BUCH-2775-004.book Page 90 Monday, April 3, 2017 8:22 AMTiếng Việt | 91 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) Xoay Đầu Máy Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Lấy vỏ máy làm chuẩn, đầu máy có thể xoay qua phải hoặc trái các nấc quanh 90°. Bằng cách này, công tắc Tắt/Mở có thể chuyển đặt ở vị trí thuận tiện hơn cho những tình huống thao tác đặc biệt. ví dụ., cho người thuận tay trái. Tháo hết cả bốn vít ra. Xoay đầu máy thật cẩn th ận, mà không để rời ra khỏi vỏ máy, về vị trí mới. Bắt vít vào và siết chặt cả bốn vít lại lần nữa. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi g ỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt n ạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Vận Hành Bắt Đầu Vận Hành Tuân thủ theo đúng điện thế! Điện thế nguồn phải đúng với điện thế đã ghi rõ trên nhãn máy. Chỉ nắm dụng cụ điện nơi có bề mặt cách điện 22 và tay nắm phụ 4. Các phụ kiện có thể chạm vào dây điện bị đặt khuất hay chính dây máy. Phụ kiện tiếp xúc với dây “có điện” có thể làm cho các bộ phận để trần “có điện” và giựt người sử dụng máy. Khi vận hành máy có nguồn cấp điện từ máy phát điện cơ động, loại máy không có đủ điện dung duy trì hoặc không được trang bị bộ phận kiểm soát điện thế, có phần khuyếch đại dòng điện khởi động thích hợp, không đạt hiệu suất hay có thể xảy ra những dấu hiệu bất thường khi mở máy. Xin vui lòng xem xét sự thích hợp của máy phát điện đang được sử dụng, đặt biệt đối với nguồn điện thế cung cấp và tần số. Bật Mở và Tắt Để mở dụng cụ điện cầm tay, đẩy công tắc Tắt/Mở 2 về phía trước. Để khóa công tắc Tắt/Mở 2, nh ấn công tắc Tắt/Mở 2 ở phần trước xuống cho đến khi vào khớp. Để tắt dụng cụ điện cầm tay, nhả công tắc Tắt/Mở 2 ra hay, nếu đã bị khóa, nhấn nhanh phần sau của công tắc Tắt/Mở 2 và sau đó thả ra ngay. Kiểm tra các dụng cụ mài trước khi sử dụng. Dụng cụ mài phải được lắp vào đúng cách và có thể chuyển động tự do. Tiến hành chạy thử máy không tải ít nhất là một phút. Không được sử dụng dụng cụ mài bị hỏng, chạy lệch tâm hay bị rung lắc. Dụng cụ mài bị hỏng có thể vỡ tung và gây thương tích. Để tiết kiệm năng lượng, chỉ cho dụng cụ điện hoạt động khi sử dụng. Chống sự khởi động lại (GWS 900-100 S/ GWS 900-115 S/GWS 900-125 S) Đặc trưng của phần chống khởi động lại ngăn sự khởi động không được kiểm soát của máy sau khi nguồn điện cung cấp bị gián đoạn. Để vận hành lại, bật công tắc Tắt/Mở 2 về vị trí Tắt và khởi động máy lại. Làm giảm cường độ dòng điện khi khởi động

(GWS 900-100 S/GWS 900-115 S/

GWS 900-125 S) Thiết bị đ iện tử làm giảm cường độ dòng điện khởi động hạn chế năng lượng điện tiêu thụ khi bật công tắc máy lên và cho phép hoạt động với cầu chì 16 ampere. OBJ_BUCH-2775-004.book Page 91 Monday, April 3, 2017 8:22 AM92 | Tiếng Việt 1 609 92A 3T4 | (3.4.17) Bosch Power Tools Chọn Trước Tốc Độ (GWS 900-100 S/GWS 900-115 S/GWS 900-125 S) Tốc độ theo yêu cầu có thể chọn trước bằng núm xoay 3 (cũng như trong lúc máy đang chạy). Các số liệu trong bảng dưới đây là các tiêu chuẩn được khuyến nghị. Hướng Dẫn Sử Dụng Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Vận dụng sự thận trọng khi cắt rãnh vào các vách tường có cấu trúc phức hợp; xem Phần “Thông Tin Về Cấu Trúc”. Kẹp chặt vật gia công nếu vật đó không cố định được do sức nặng của chính nó. Không được bắt máy làm việc quá sức đến mức máy bị liệt. Sau khi để dụ ng cụ điện hoạt động với cường độ cao, tiếp tục cho máy chạy không tải vài phút để làm nguội dụng cụ cắt/mài xuống. Không được chạm vào dĩa mài hay dĩa cắt trước khi các dĩa này đã nguội. Dĩa có thể trở nên rất nóng trong lúc hoạt động. Không được sử dụng dụng cụ điện cùng chung với giá cắt. Chà Nhám Thô Không bao giờ được s ử dụng dĩa cắt đề chà thô. Hiệu quả chà thô tốt nhất đạt được là khi ta chỉnh đặt máy ở góc từ 30° đến 40°. Di chuyển máy qua lại với lực áp máy vừa phải. Với cách thức này, vật gia công không bị quá nóng, không làm bạc màu và không tạo các rãnh xước. Dĩa chà gấp nếp Với dĩa chà gấp nếp (phụ kiện), ta có thể gia công vật liệu có bề mặt cong và nghiêng. Dĩa chà gấp nế p có tuổi thọ tương đối cao hơn đáng kể, độ ồn thấp và nhiệt độ chà thấp hơn so với dĩa chà thông thường. Cắt Kim Loại Khi cắt bằng chất liệu mài nén kết, luôn luôn sử dụng chắn bảo vệ để cắt 15. Khi cắt, gia công với mức độ vừa phải, thuận theo loại vật liệu đang cắt mà gia công cho thích hợp. Không đượ c tạo áp lực lên dĩa cắt, không làm máy bị nghiêng hay dao động. Không được làm giảm tốc độ đang quay của dĩa xuống bằng cách tạo lực hảm lên một bên mặt hông dĩa. Máy luôn luôn phải được vận hành theo chuyển động mài ở tư thế thẳng đứng. Nếu không như vậy, có sẵn nguy cơ bị đẩy mà không điều khiển được máy ra khỏi mạ ch cắt. Khi cắt một thanh vật liệu có mặt nghiêng và góc vuông, tốt nhất là bắt đầu tại điểm có thiết diện nhỏ nhất. Cắt Đá Tạo đủ hiệu quả cho việc hút bụi khi cắt đá. Hãy mang mặt nạ chống bụi. Máy có thể chỉ được sử dụng để cắt/mài khô. Để cắt đá, cách tốt nhất là sử dụng d ĩa cắt kim cương. Để cắt loại vật liệu đặt biệt rắn, vd., bê-tông có mật độ sỏi cao, dĩa cắt hạt kim cương có thể bị quá nóng và hậu quả là bị hư hỏng. Sự cố này được biểu hiện rõ bằng tia lửa bắn ra vồng tròn, quay cùng với dĩa cắt. Trong trường hợp này, ngừng ngay công việc cắt và làm cho dĩa cắt nguội xuống bằng cách cho máy

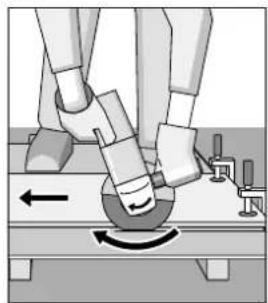

ạy với tốc độ tối đa không tải một thời gian ngắn. Tiến độ gia công bị giảm thấy rõ và tia lửa bắn ra vồng tròn là biểu hiện của dĩa cắt đã bắt đầu cùn. Cắt lụi nhanh gọn vào vật liệu có chất mài mòn (vd., gạch vôi pha cát) có thể mài cho dĩa bén lại. Nguyên vật liệu Ứng Dụng Dụng cụ Vị Trí của Núm Xoay Kim LoạiChà tẩy sơnDĩa chà nhám 2 – 3 Kim LoạiChải, đánh rĩ sét Bàn chải kim loại, dĩa chà nhám 3 Kim loại, công trình nề Chà nhám Dĩa chà nhám 4 – 6 Kim LoạiChà thôDĩa chà nhám 6 Kim LoạiCắtDĩa cắt6 OBJ_BUCH-2775-004.book Page 92 Monday, April 3, 2017 8:22 AMTiếng Việt | 93 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) Thông Tin Về Cấu Trúc Cắt rãnh trên các vách tường có kết cấu phức hợp phải tuân theo Tiêu chuẩn DIN 1053 Phần 1, hay theo qui định của nước sở tại. Những qui định này phải được tuân thủ trong mọi tình huống. Trước khi tiến hành công việc, hãy tham khảo ý kiến của kỹ sư thiết kế, kiến trúc sư hay người giám sát công trình có trách nhiệm. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra. Để được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch. Trong điều kiện giới hạn tuyệt đối, luôn luôn sử dụng máy hút bụi trong khả năng có thể. Thổi sạch các khe thông gió thường xuyên và lắp đặt thiết bị ngắt mạch tự động (PRCD). Khi gia công kim loại, các loạ i mạt bụi dẫn điện có thể lọt vào trong dụng cụ điện. Toàn bộ sự cách điện của dụng cụ điện có thể bị mất tác dụng. Xin vui lòng bảo quản và giữ gìn tay nắm và phụ tùng cẩn thận. Nếu như cần phải thay dây dẫn điện thì công việc này phải do hãng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm củ a chúng tôi và linh kiện của chúng. Trong tất cả các phản hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhãn của hàng hóa. Việt Nam Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN Tầng 10,194 Golden Building 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh Việt Nam Tel.: (08) 6258 3690 Ext 413 Fax: (08) 6258 3692 hieu.lagia@vn.bosch.com www.bosch-pt.com Thải bỏ Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Không được thải bỏ dụng cụ điện vào chung với rác sinh hoạt! Được quyền thay đổi nội dung mà không phải thông báo trước. OBJ_BUCH-2775-004.book Page 93 Monday, April 3, 2017 8:22 AM94 | 1 609 92A 3T4 | (3.4.17) Bosch Power Tools
