사용 설명서 GWS 9900XXX S Professional BOSCH

전동공구용 일반 안전수칙 모든 안전수칙과 지시 사항을 상세히 읽고 지 켜야 합니다 . 다음의 안전수칙과 지시 사항 을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다 . 앞으로의 참고를 위해 이 안전수칙과 사용 설명서를 잘

다음에서 사용되는 “ 전동공구 ” 라는 개념은 전원에 연결하여 사용하는 전동 기기 ( 전선이 있는 ) 나 배터리 를 사용하는 전동 기기 ( 전선이 없는 ) 를 의미합니다 .

작업장을 항상 깨끗이 하고 조명을 밝게 하십시오 . 작업장 환경이 어수선하거나 어두우면 사고를 초래

가연성 유체 , 가스 또는 분진이 있어 폭발 위험이 있 는 환경에서 전동공구를 사용하지 마십시오 . 전동공 구는 분진이나 증기에 점화하는 스파크를 일으킬 수

전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오 . 다른 사람이 주의를 산만하게 하면 기기에 대한 통제를 잃

전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다 . 플러그를 조금이라도 변경시켜서는 안됩니 다 . 접지된 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오 . 변형되지 않은 플러그와 잘 맞 는 콘센트를 사용하면 감전의 위험을 감소할 수 있

파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오 . 몸에 닿을 경우 감전될 위험이 높습니다 . 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두 지 마십시오 . 전동공구에 물이 들어가면 감전될 위

전원 코드를 잡고 전동공구를 운반하거나 걸어 놓아 서는 안되며 , 콘센트에서 전원 플러그를 뽑을 때 전 원 코드를 잡아 당겨서는 절대로 안됩니다 . 전원 코 드가 열과 오일에 접촉하는 것을 피하고 , 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의하십 시오 . 손상되거나 엉킨 전원 코드는 감전을 유발할

실외에서 전동공구로 작업할 때는 실외용으로 적당 한 연장 전원 코드만을 사용하십시오 . 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습

전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누 전 차단기를 사용하십시오 . 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다 .

신중하게 작업하십시오 . 작업을 할 때 주의를 하며 , 전동공구를 사용할 때 경솔하게 행동하지 마십시오 . 피로한 상태이거나 약물 복용 및 음주한 후에는 전 동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니

작업자 안전을 위한 장치를 사용하십시오 . 항상 보 안경을 착용하십시오 . 전동공구의 종류와 사용에 따 라 먼지 보호 마스크, 미끄러지지 않는 안전한 신발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해 의 위험을 줄일 수 있습니다 . 실수로 기기가 작동되지 않도록 주의하십시오 . 전동 공구를 전원에 연결하거나 배터리를 끼우기 전에 , 혹은 기기를 들거나 운반하기 전에 , 전원 스위치가 꺼져 있는지 다시 확인하십시오 . 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜 진 상태에서 전원을 연결하면 사고 위험이 높습니다 . 전동공구를 사용하기 전에 조절하는 툴이나 나사 키 등을 빼 놓으십시오 . 회전하는 부위에 있는 툴이나 나사 키로 인해 상처를 입을 수 있습니다 . 자신을 과신하지 마십시오 . 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자 세와 평형한 상태로 작업해야만이 의외의 상황에서 도 전동공구를 안전하게 사용할 수 있습니다 . 알맞은 작업복을 입으십시오 . 헐렁한 복장을 하거나 장신구를 착용하지 마십시오 . 머리나 옷 또는 장갑 이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오 . 헐렁한 복장 , 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다 . 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지 , 제대로 작동이 되는지 확 인하십시오 . 이러한 분진 추출장치를 사용하면 분진 으로 인한 사고 위험을 줄일 수 있습니다 . 전동공구의 올바른 사용과 취급 기기를 과부하 상태에서 사용하지 마십시오 . 작업할 때 이에 적당한 전동공구를 사용하십시오 . 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효 율적으로 안전하게 작업할 수 있습니다 . 전원 스위치가 고장 난 전동공구를 사용하지 마십시 오. 전원 스위치가 작동되지 않는 전동공구는 위험 하므로 , 반드시 수리를 해야 합니다 . 기기에 세팅을 하거나 액세서리 부품을 교환하거나 혹은 기기를 보관할 때 , 항상 전원 콘센트에서 플러 그를 미리 빼어 놓으십시오 . 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다 . 사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳 에 보관하고 , 전동공구 사용에 익숙지 않거나 이 사 용 설명서를 읽지 않은 사람은 기기를 사용해서는 안 OBJ_BUCH-2775-004.book Page 58 Monday, April 3, 2017 8:22 AM한국어 | 59 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) 됩니다 . 경험이 없는 사람이 전동공구를 사용하면

전동공구를 조심스럽게 관리하십시오 . 가동 부위가 하자 없이 정상적인 기능을 하는지 , 걸리는 부위가 있는지 , 혹은 전동공구의 기능에 중요한 부품이 손 상되지 않았는지 확인하십시오 . 손상된 기기의 부품 은 전동공구를 다시 사용하기 전에 반드시 수리를 맡 기십시오 . 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다 . 절단 공구를 날카롭고 깨끗하게 관리하십시오 . 날카 로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경 우가 드물고 조절하기도 쉽습니다 . 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방 법을 준수하십시오 . 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오 . 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다 .

전동공구 수리는 반드시 전문 인력에게 맡기고, 수 리 정비 시 보쉬 순정 부품만을 사용하십시오 . 그렇 게 함으로써 기기의 안전성을 오래 유지할 수 있습

앵글 그라인더용 안전 수칙 연마작업 , 샌딩작업 , 와이어 브러싱작업 및 절단작업 시 일반 안전 경고 사항 이 전동공구는 연마기 , 샌딩 그라인더 , 와이어 브러 시 그리고 절단기로 사용할 수 있습니다 . 전동공구 와 함께 공급되는 모든 안전 경고 사항 , 지시 사항 , 도면과 사양서를 읽으십시오 . 다음의 지시 사항을 준수하지 않으면 감전 그리고 / 혹은 심각한 상해를 입을 수 있습니다 . 이 전동공구는 폴리싱작업을 하는 데 적당하지 않습 니다 . 전동공구의 사용 분야가 아닌 경우 사용하면 위험하며 상해를 입을 수 있습니다 . 본 전동공구를 위해 제조사가 특별히 생산하고 추천 하는 액세서리만을 사용해야 합니다 . 액세서리가 전 동공구에 고정될 수 있다고 해서 안전한 사용을 보 장하는 것은 아닙니다 . 허용되는 RPM이 적어도 전동공구에 나와있는 최고 무부하 속도보다 높은 연마석을 사용해야 합니다 . 허용치 이상으로 빨리 회전하는 액세서리는 깨지거 나 날아갈 수 있습니다 . 연마석의 외경과 두께는 전동공구의 크기에 맞는 것 이어야 합니다 . 크기가 맞지 않는 연마석은 충분히 커버할 수 없거나 통제하기가 어려워집니다 . 나사산이 있는 액세서리는 연삭 스핀들에 정확히 맞 아야 합니다 . 플랜지를 사용하여 조립하는 액세서리 의 경우 액세서리의 구멍 직경이 플랜지의 직경에 맞 는 것이어야 합니다 . 전동공구에 정확히 고정되지 않는 액세서리는 불규칙적으로 회전하고 심하게 진 동하여 제어가 불가능할 수 있습니다 . 손상된 연마석을 사용하지 마십시오 . 기기를 사용하 기 전에 항상 연마석에 금이 가거나 파손되거나 마 모 상태가 심하지 않은지 , 혹은 와이어 브러시 디스 크의 경우 와이어가 느슨하거나 부러지지 않았는지 확인하십시오 . 전동공구나 연마석이 떨어졌을 때 손 상되지 않았는지 확인하고 손상된 경우 새로운 연마 석을 사용하십시오 . 연마공구를 점검하고 삽입한 경 우 주위에 있는 사람이나 작업자가 회전하는 연마석 쪽에서 멀리 떨어져 있도록 하고 , 전동공구를 1 분 간 최고 속도로 작동하십시오 . 손상된 연마석은 대 부분 이 시험 단계에서 부러집니다 . 작업자는 보호장비를 착용해야 합니다 . 작업에 따라 안면 마스크나 보안경을 사용하십시오 . 필요한 경우 분진 마스크 , 귀마개 , 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하 는 특수 작업용 애프런을 착용하십시오 . 다양한 작 업을 할 때 생겨 공중에 떠다니는 이물질로부터 눈 을 보호해야 합니다 . 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다 . 작 업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다 . 다른 사람이 작업장에서 안전 거리를 유지하도록 해 야 합니다 . 작업장에 들어오는 사람은 누구나 반드 시 보호장비를 착용해야 합니다 . 작업물의 파편이나 깨진 연마석이 날아가 작업대 이외의 곳에서도 상처 를 입을 수 있습니다 . 작업할 때 절단공구로 보이지 않는 전선이나 기기 자 체의 코드에 닿을 위험이 있으면 전동공구의 절연된 손잡이 면만을 잡으십시오 . 전류가 흐르는 전선에 접하게 되면 기기의 금속 부위에 전기가 통해 감전 될 위험이 있습니다 . 전원 코드를 회전하는 연마석에서 멀리 하십시오 . 전동공구에 대한 통제를 잃게되면 전원 코드가 잘려 나가거나 말려들 수 있고 , 또한 손이나 팔이 회전하 는 연마석 쪽으로 빨려 들어갈 수 있습니다 . 전동공구를 내려놓기 전에 연마석이 완전히 멈추었 는지 확인하십시오 . 회전하는 연마석이 작업대 표면 에 닿게 되면 전동공구에 대한 통제가 불가능할 수

항상 스위치를 끈 상태로 전동공구를 운반하십시오 . 작업자의 옷이 실수로 회전하는 연마공구에 말려 들 어 연마석이 신체 부위를 찌를 수 있습니다 . 전동공구의 통풍구를 정기적으로 깨끗이 닦으십시 오. 모터 팬이 하우징 안으로 분진을 끌어 들이며 , 금속 분진이 많이 쌓이면 전기적인 위험을 야기할 수

전동공구를 가연성 물질 가까이에서 사용하지 마십 시오 . 스파크가 이 물질을 점화할 수 있습니다 . 액체 냉각제가 필요한 연마공구를 사용하지 마십시 오. 물이나 기타 액체 냉각제를 사용하면 감전될 수

OBJ_BUCH-2775-004.book Page 59 Monday, April 3, 2017 8:22 AM60 | 한국어 1 609 92A 3T4 | (3.4.17) Bosch Power Tools 반동과 이에 따른 안전 경고 사항 반동은 회전하는 전동공구의 연마석, 고무판, 와이어 브러시 디스크 등의 연마공구가 걸리거나 차단된 경 우 갑자기 나타나는 작용입니다 . 걸림이나 차단 상 태가 되면 회전하는 연마공구가 갑자기 정지하게 됩 니다 . 그로 인해 통제가 안 되는 전동공구가 걸린 부 위에서 연마공구 회전방향 반대쪽으로 반동이 생깁

예를 들어 연마석이 작업물에 박히거나 걸리면 연마 석 모서리가 작업물 안으로 들어가 걸릴 수 있습니 다 . 그로 인해 연마석이 부러지거나 반동을 유발할 수 있습니다 . 그러면 연마석이 걸린 부위의 연마석 회전 방향에 따라 작업자 쪽으로 혹은 그 반대 쪽으 로 움직입니다 . 이때 연마석이 부러질 수도 있습니

반동은 전동공구를 잘못 사용하여 생기는 결과입니 다 . 이는 다음에 기술한 적당한 예방 조치를 통해 방 지할 수 있습니다 . 전동공구를 꽉 잡고 , 몸과 팔은 반동력을 저지할 수 있는 자세를 취하십시오 . 보조 손잡이가 있으면 , 고 속 작동 시 반동력이나 반작용 모멘트를 최대로 제 어하기 위해 항상 보조 손잡이를 사용하십시오 . 작 업자는 적당한 예방 조치를 통해 반동력과 반작용력 을 억제할 수 있습니다 . 절대로 회전하는 연마석에 손을 가까이 대지 마십시 오. 연마석의 반동으로 인해 손을 다칠 수 있습니다 . 반동이 생길 때 전동공구가 움직일 수 있는 곳에 있 지 마십시오 . 반동으로 인해 전동공구가 걸린 부위 에 있는 연마석 방향 반대쪽으로 움직입니다 . 특히 모서리나 날카로운 가장자리 등에 작업할 때 주 의하십시오 . 연마석이 작업물에서 되튀어 나가거나 걸리지 않도록 하십시오 . 가장자리와 날카로운 모서 리에 작업할 경우 또는 연마석이 튕겨 나가는 경우 , 회전하는 연마석이 걸리는 경향이 있습니다 . 이로 인 해 기기의 통제가 어려워지거나 반동이 생깁니다 . 우드카빙이나 이가 있는 톱날이 부착된 연마공구를 사용하지 마십시오 . 이러한 연마공구는 자주 반동을 유발시키고 전동공구에 대한 통제를 잃게 합니다 . 연마작업 및 절단작업 시 특별 안전 경고 사항 반드시 귀하의 전동공구용으로 허용된 연마석과 이 에 해당하는 안전반만을 사용하십시오 . 전동공구용 이 아닌 연마석은 충분히 커버하기 어려울 수 있으 며 안전하지 않습니다 . 오프셋 연마석은 그 연마면이 안전반 밖으로 나오지 않도록 조립해야 합니다 . 안전반 밖으로 잘못 조립 된 연마석은 충분히 커버될 수 없습니다 . 안전반을 전동공구에 확실히 고정하고 , 최대한 안전 하게 맞추어야 합니다 . 즉 가능한 한 연마석의 최소 부분이 작업자쪽으로 향해 있어야 합니다 . 안전반은 작업자가 파편에 다치거나 혹은 실수로 연마석이나 스파크에 접하게 되어 옷에 불이 붙는 것을 방지해

연마석은 추천하는 사용 분야에만 사용해야 합니다 . 예를 들어 절단석의 옆면으로 연마해서는 절대로 안 됩니다 . 절단석은 그 모서리로 소재를 깎아 내는데 사용해야 합니다 . 이러한 절단석에 측면에서 힘을 가 하게 되면 깨질 수 있습니다 . 항상 사용하려는 연마석에 맞는 적당한 크기와 모양 의 손상되지 않은 고정 플랜지를 사용해야 합니다 . 적당한 플랜지를 사용하면 연마석을 받쳐 주어 연마 석이 파손될 위험이 줄어듭니다 . 절단석용 플랜지는 연마석용 플랜지와 상이할 수 있습니다 . 크기가 큰 전동공구에 사용하여 마모된 연마석을 사 용하면 안됩니다 . 대형 전동공구용 연마석은 소형 전동공구의 고속 작업에 맞게 설계되어 있지 않으므 로 파손될 위험이 있습니다 . 절단작업 시 기타 특별 안전 경고 사항 절단석을 걸리게 하거나 과도한 힘으로 누르지 마십 시오 . 절단작업 시 지나치게 깊게 절단하지 마십시 오. 절단석의 과부하로 인해 부하가 증가되고 걸리 거나 박히기 쉬워져 , 그 결과 반동이 생기거나 절단 석이 파손될 위험이 높아집니다 . 회전하는 절단석의 앞이나 뒤쪽에 있지 마십시오 . 절 단석을 작업물에서 작업자 신체 반대 방향으로 움직 일 때 , 반동이 생기는 경우 전동공구가 회전하는 디 스크와 함께 작업자 쪽으로 직접 튕길 수 있습니다 . 절단석이 걸려 움직이지 않거나 작업을 중단하고자 할 경우 , 전동공구의 스위치를 끄고 디스크가 완전 히 정지될 때까지 가만히 들고 계십시오 . 절대로 회 전하고 있는 절단석을 작업물에서 잡아 당기려고 하 지 마십시오 . 반동이 생길 위험이 있기 때문입니다 . 걸린 원인을 찾아 해결하십시오 . 전동공구가 작업물에 있는 상태에서 다시 스위치를 켜지 마십시오 . 먼저 절단석이 최고 속도가 될 때까 지 기다린 후에 절단작업을 조심스럽게 계속하십시 오. 그렇게 하지 않으면 디스크가 걸리거나 작업물 에서 튕겨 나오거나 반동이 생길 수 있습니다 . 절단석이 박혀 반동이 생기는 위험을 줄이기 위해 판 이나 대형 작업물은 받쳐 주십시오 . 대형 작업물은 그 자체의 중량으로 인해 휠 수 있습니다 . 작업물 절 단 부위 가까이와 모서리 부위에 양쪽으로 받침대를 대어 주어야 합니다 . 특히 벽이나 기타 보이지 않는 부위에 “ 포켓 절단 작업 ” 을 할 때 조 심하십시오 . 가스관이나 수도관 , 전선 혹은 기타 물체에 절단작업을 할 때 안으로 들 어간 절단석이 반동을 유발할 수 있습니다 . 샌딩작업 시 특별 안전 경고 사항 지나치게 큰 샌딩 페이퍼를 사용하지 말고 샌딩 페 이퍼 크기에 관한 제조사의 추천 내용을 준수하십시 오. 고무판보다 큰 샌딩 페이퍼는 작업자에게 상해 를 입힐 수 있고 , 샌딩 페이퍼가 걸리거나 파손되며 반동이 생길 수 있습니다 . OBJ_BUCH-2775-004.book Page 60 Monday, April 3, 2017 8:22 AM한국어 | 61 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) 와이어 브러시 디스크로 작업할 때 특별 안전 경고 사항 일반적으로 사용할 때도 와이어 브러시 디스크의 와 이어가 빠질 수 있다는 것에 주의하십시오 . 와이어 에 지나치게 압력을 가하여 과부하하지 마십시오 . 빠져 날아가는 와이어가 얇은 옷이나 피부에 쉽게 침 투할 수 있습니다 . 안전반 사용을 추천할 경우 , 안전반과 와이어 브러 시가 서로 닿지 않도록 하십시오 . 와이어 휠이나 컵 브러시는 누르는 압력과 원심력으로 인해 그 직경이 확장될 수 있습니다 . 추가 안전 경고 사항 보안경을 착용하십시오 . 보이지 않는 배관 설비를 확인하려면 적당한 탐지기 를 사용하거나 담당 에너지 공급회사에 문의하십시 오. 전선에 접하게 되면 화재나 전기 충격을 야기할 수 있습니다 . 가스관을 손상시키면 폭발 위험이 있 습니다 . 수도관을 파손하게 되면 재산 피해를 유발 하거나 전기 충격을 야기할 수 있습니다 . 전기가 나가거나 전원 플러그를 빼어 전원 공급이 중 단된 경우 전원 스위치를 풀고 오프 위치에 놓으십 시오 . 이렇게 하면 실수로 기기가 다시 작동하는 것 을 방지할 수 있습니다 . 완전히 식을 때까지 연마석이나 절단석을 만지지 마 십시오 . 작업 시 매우 뜨거워지기 때문입니다 . 작업물을 잘 고정하십시오 . 고정장치나 기계 바이스 에 끼워서 작업하면 손으로 잡는 것보다 더 안전합

모든 안전수칙과 지시 사항을 상세히 읽 고 지켜야 합니다 . 다음의 안전수칙과 지 시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니

본 전동공구는 물을 사용하지 않고 금속이나 석재에 절 단작업 , 연마작업 또는 브러싱작업을 하는데 적당합니

절단석을 이용하여 절단작업을 할 경우 , 특수한 절단작 업용 안전반을 사용해야 합니다 . 석재 절단 시에는 분진 추출장치가 설치되어 있어야 합

허용된 연마용구를 사용하면 전동공구로 샌딩작업도 할

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오 . 1 스핀들 잠금 버튼 2 전원 스위치

3 속도 조절 다이얼 (GWS 900-100 S/

GWS 900-115 S/GWS 900-125 S) 4 보조 손잡이 ( 절연된 손잡이 부위 ) 5 연삭 스핀들 M 14 용 콤비 스패너* 6 연삭 스핀들 M 10 용 콤비 스패너* 7 연삭 스핀들 8 연마작업용 안전반 9 안전반용 잠금 나사 10 O 링이 있는 수용 플랜지 11 연마석* 12 클램핑 너트 13 순간 교환 너트 * 14 카바이드 그라인딩 헤드* 15 절단작업용 안전반* 16 절단 디스크* 17 손 보호대* 18 샌딩 페이퍼용 고무판* 19 샌딩 페이퍼* 20 원형 너트* 21 와이어 컵 브러시* 22 손잡이 ( 절연된 손잡이 부위 ) *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .

-11000 연마석 직경 , 최대 mm 100 115 125 100 115 125 자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다 . 전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있습니다 . OBJ_BUCH-2775-004.book Page 61 Monday, April 3, 2017 8:22 AM62 | 한국어 1 609 92A 3T4 | (3.4.17) Bosch Power Tools

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 주의: 기기가 작동 중에 연마석이 깨지거나 안전반이나 전동공구에 있는 홀더 장치가 손상된 경우 전동공구를 즉시 고객 서비스 센터에 보내야 합니다 ( 주소는 “ 보 쉬 AS 및 고객 상담 ” 참조 ).

안전반 8 을 스핀들 넥에 끼웁니다 . 필요한 작업 과정 에 따라 안전반 8 의 위치를 맞추십시오 . 콤비 스패너 5나 6 로 잠금 나사 9 를 조여 안전반 8 을 고정하십시

안전반 8 를 작업자에게 스파크가 튀지 않도록 맞춥

주의 : 안전반 8 에 있는 눈금치에 따라 전동공구 모델 에 맞는 안전반만을 조립할 수 있게 되어 있습니다 .

절단석을 이용한 절단 시에는 항상 절단작업용 안전 반 15 를 사용해야 합니다 . 석재 절단 시에는 분진 추출장치가 설치되어 있어야

절단작업용 안전반 15 의 조립은 연마작업용 안전반 8 를 조립하는 것과 같습니다 .

반드시 보조 손잡이 4 를 장착하여 전동공구를 사용

보조 손잡이 4 는 작업 방법에 따라 기어 헤드의 오른 쪽이나 왼쪽에 장착할 수 있습니다 .

고무판 18 이나 컵 브러시 / 디스크 브러시 / 팬 그라인 딩 디스크를 사용하여 작업할 경우 항상 손 보호대 17 을 조립하여 사용해야 합니다 . 손 보호대 17 을 보조 손잡이 4 와 함께 고정시킵니다 .

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 완전히 식을 때까지 연마석이나 절단석을 만지지 마 십시오 . 작업 시 매우 뜨거워지기 때문입니다 . 연삭 스핀들 7 의 기타 조립할 부품을 모두 깨끗이 닦

연마공구를 조이거나 풀려면 , 스핀들 잠금 버튼 1 을 눌러 연삭 스핀들을 잠급니다 . 스핀들 잠금 버튼은 연삭 스핀들이 완전히 정지된 상 태에서만 작동하십시오 . 그렇게 하지 않으면 전동공 구가 손상될 수 있습니다 .

연마공구의 치수를 확인하십시오 . 구멍의 지름은 수용 플랜지에 정확히 맞아야 합니다 . 변형 조각이나 어댑터 를 사용해서는 안됩니다 . 다이아몬드 절단석을 사용할 경우 , 다이아몬드 절단석 의 회전 방향 화살표와 전동공구의 회전 방향이 일치해 야 하는 것에 주의하십시오 ( 기어 헤드의 회전 방향 화

조립 순서는 도면에 나와있습니다 . 연마석 / 절단석을 고정하려면 클램핑 너트 12 를 끼우 고 나서 콤비 스패너 5나 6 으로 고정하십시오 , “ 순 간 교환 너트 ” 내용 참조 . 연마석을 조립하고 나서 전원 스위치를 켜기 전에 연 마석이 제대로 조립되어 있는지 장애없이 잘 돌아가 는지 확인하십시오 . 연마석이 안전반이나 다른 부위 에 닿지 않도록 해야 합니다 . 연삭 스핀들 나사 M 10 M 14 M 14 M 10 M 14 M 14 연삭 스핀들의 최대 나사

/II /II /II /II /II /II 앵글 그라인더 GWS... 900-100 900-115 900-125 900-100 S 900-115 S 900-125 S 자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다 . 전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있습니다 . OBJ_BUCH-2775-004.book Page 62 Monday, April 3, 2017 8:22 AM한국어 | 63 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) 연삭 스핀들 M 14용 수용 플랜지: 수용 플랜지 10 의 중심 루트 면에 플라스틱 부품 (O 링 ) 이 끼워져 있 습니다 . O 링이 분실되었거나 손상 된 경우 , 계속 사용하기 전에 수용 플랜지 10 을 반드시 교환해야 합니

연삭 스핀들 M 10용 수용 플랜지: 수용 플랜지는 양면으로 사용할 수

팬 그라인딩 디스크를 사용하여 작업할 경우 반드시 손 보호대 17 을 조립해야 합니다 . 샌딩 페이퍼용 고무판 고무판 18 을 사용하여 작업할 경우 반드시 손 보호 대 17 을 조립해야 합니다 . 조립 순서는 도면에 나와있습니다 . 원형 너트 20 을 끼운 후 , 콤비 스패너 5나 6 으로 고

컵 브러시 / 디스크 브러시 컵 브러시나 디스크 브러시를 사용하여 작업할 경우 반드시 손 보호대 17 을 조립해야 합니다 . 조립 순서는 도면에 나와있습니다 . 컵 브러시 / 디스크 브러시는 연삭 스핀들 나사산 끝에 있는 연삭 스핀들 플랜지에 바짝 닿도록 연삭 스핀들에 꽉 조여야 합니다 . 컵 브러시와 디스크 브러시는 양구 스패너로 조입니다 .

다른 공구를 사용하지 않고 손쉽게 연마공구를 교환하 려면 일반 클램핑 너트 12 대신에 순간 교환 너트 13 을 사용할 수 있습니다 . 순간 교환 너트 13 은 연마석이나 절단석으로 작업할 때만 사용해야 합니다 . 아무런 손상이 없는 순간 교환 너트 13 만을 사용해야

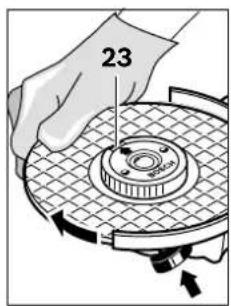

나사를 끼울 때 순간 교환 너트 13 의 레벨 면이 연마석 을 향해 있지 않도록 주의하십시오 . 화살표 23 은 그림 에 나와있는 곳을 가리켜야 합니다 . 연삭 스핀들을 잠그려면 스핀들 잠금 버튼 1 을 누 릅니다 . 순간 교환 너트를 조이려면 연마석을 시계 방향으로 힘껏 돌리십시오. 제대로 고정된 손상되지 않은 순간 교환 너트는 널 드 링을 시계 반대방향으 로 돌려 손으로 풀 수 있습

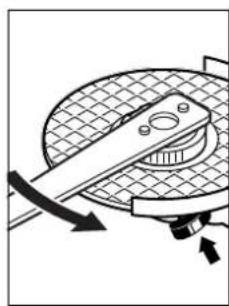

꽉 끼워진 순간 교환 너트 의 경우 절대로 플라이어 를 사용하지 말고 항상 콤 비 스패너로 풀어주십시 오. 그림 에 나 온 대 로 콤 비 스패너 5나 6 을 사용하십

이 사용 설명서에 나와 있는 모든 연마공구를 사용할

사용된 연마공구의 허용 속도 [min

[m/s] 는 적어도 다음의 도표에 나와 있는 수치와 일치

그러므로 항상 사용하는 연마공구의 레벨에 나와 있는 허용 속도와 원주 속도를 확인하십시오 .

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 기기의 헤드는 90° 각도로 돌릴 수 있습니 다 . 이렇게 함으로서 특수한 작업을 할 경우 전원 스위치를 기기 조 작이 수월한 위치로 움 직일 수 있습니다 , 예 를 들면 왼손잡이 작업 자에게 유리합니다 . 4 개의 나사를 완전히 풀어 줍니다 . 기어의 헤드를 조심스럽게 하 우징에서 빼지 않은 상태에서 새로운 위치로 돌립니다. 4 개의 나사를 다시 조입니다 .

OBJ_BUCH-2775-004.book Page 63 Monday, April 3, 2017 8:22 AM64 | 한국어 1 609 92A 3T4 | (3.4.17) Bosch Power Tools 분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류 , 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다 . 이 분진을 만지거나 호흡할 경우 , 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다 . 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며 , 특히 목재 처리용으로 사용되는 부가 원 료 ( 크로마트 , 목재 보호제 ) 와 혼합되면 암을 유발 시키게 됩니다 . 석면 성분을 포함한 재료는 오직 전 문가가 작업을 해야 합니다 . – 가능하면 작업물 소재에 적당한 분진 추출장치를

– 작업장의 통풍이 잘 되도록 하십시오 . – 필터등급 P2 가 장착된 호흡 마스크를 사용하십시

작업용 재료에 관해 국가가 지정한 규정을 고려 하

작업장에 분진이 쌓이지 않도록 하십시오 . 분진이 쉽 게 발화할 수 있습니다 .

공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전 동공구의 명판에 표기된 전압과 동일해야 합니다 . 작업할 때 보이지 않는 전선이나 기기 자체의 코드 에 연마석이 닿을 수 있으므로 반드시 절연된 손잡 이 면 22 와 보조 손잡이 4 만 잡으십시오 . 전류가 흐르는 전선에 접하게 되면 기기의 금속 부위에도 전 기가 통해 감전될 위험이 있습니다 . 전동공구를 이동 발전기에 연결하여 작동할 경우 이 장 치의 예비 출력이 충분하지 않거나 적당한 시동 전류 증폭 기능이 있는 전압 제어장치가 없으면 성능이 감소 하거나 스위치를 켤 때 이상한 현상이 나타날 수 있습

특히 사용하는 발전기의 전원 전압과 주파수 등이 적당 한 것인지 확인해 보십시오 .

전동공구를 작동하려면 전원 스위치 2 를 앞쪽으로 밉

전원 스위치 2 를 잠금 상태로 유지하려면 전원 스위치 2 의 앞쪽을 걸리는 소리가 날 때까지 아래로 누릅니다 . 전동공구의 스위치를 끄려면 전원 스위치 2 를 놓거나 잠금 상태인 경우에는 전원 스위치 2 를 뒷쪽을 잠깐 아 래로 눌렀다가 다시 놓습니다 . 기기를 사용하기 전에 연마공구가 제대로 조립되었 는지 또는 아무런 장애없이 잘 돌아가는지 확인하십 시오 . 최소한 1 분간 무부하 상태로 시험 가동을 실 시하십시오 . 손상되었거나 원형이 아닌 진동하는 연 마공구는 사용하지 마십시오 . 손상된 연마공구는 파 손되어 이로 인해 상해를 입을 수 있습니다 . 에너지를 절약하기 위해 전동공구를 사용할 경우에만 스위치를 켜십시오 .

재작동 보호장치 (GWS 900-100 S/

GWS 900-115 S/GWS 900-125 S) 재작동 보호 장치는 전원 공급이 중단되었다가 다시 들 어올 때 전동공구가 실수로 시동되는 것을 방지해 줍니

재시동을 하려면 전원 스위치 2 를 껐다가 전동공구의 스위치를 다시 켜면 됩니다 .

시동 전류 제한장치 (GWS 900-100 S/

GWS 900-115 S/GWS 900-125 S) 전자식 시동 전류 제한장치는 전동공구의 스위치를 켤 때 그 성능을 제한하여 , 16 A 퓨즈를 사용하면 충분합

속도 설정 (GWS 900-100 S/GWS 900-115 S/GWS 900-125 S) 속도 조절 다이얼 3 으로 작업 중에도 필요한 속도를 선택할 수 있습니다 . 다음의 도표에 나온 자료는 권장 수치입니다 .

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 건물 벽면에 홈을 내는 작업을 할 때 주의하십시오 (“ 구조에 관한 정보” 참조 ). 작업물이 자체의 중량으로 위치가 안정되어 있지 않 으면 고정시켜야 합니다 . 전동공구에 무리하게 힘을 가하면 자동으로 작동이

강한 부하 상태로 작업한 후에 전동공구를 몇 분간 무부하 상태로 돌아가게 하여 기기를 식혀 주십시오 . 소재 사용 분야 연마공구 다이얼 위치 금속 페인트 제거 샌딩 페이퍼 2 - 3 금속 브러싱작업 , 녹제거 작업 컵 브러시 , 샌딩 페이퍼 3 금속 , 석재 연마작업 연마석 4 - 6 금속 연마작업 연마석

금속 절단작업 절단 디스크 6 OBJ_BUCH-2775-004.book Page 64 Monday, April 3, 2017 8:22 AM한국어 | 65 Bosch Power Tools 1 609 92A 3T4 | (3.4.17) 완전히 식을 때까지 연마석이나 절단석을 만지지 마 십시오 . 작업 시 매우 뜨거워지기 때문입니다 . 전동공구를 그라인더 스탠드와 함께 사용하지 마십

절대로 절단석을 연마용으로 사용해서는 안됩니다 . 연마작업 시 접근 각도를 30 ° 에서 40° 로 하면 작업 결 과가 아주 좋습니다. 전동공구를 적당한 힘으로 앞뒤로 움직여야만 작업물이 과열되지 않고 탈색되지 않으며 패임이 생기지 않습니다 .

팬 그라인딩 디스크 ( 별매 액세서리 ) 를 사용하면 또한 곡면이나 측면에도 작업할 수 있습니다 . 팬 그라인딩 디스크는 기존의 연마석에 비해 훨씬 수명 이 길고 소음이 적으며 연마 온도도 낮습니다 .

절단석을 이용한 절단 시에는 항상 절단작업용 안전 반 15 를 사용해야 합니다 . 절단작업을 할 때 작업하려는 소재에 맞게 적당한 힘으 로 앞으로 밀어 작업하십시오 . 절단석에 무리하게 힘을 가하지 말고 비스듬히 기울이거나 진동해서는 안됩니

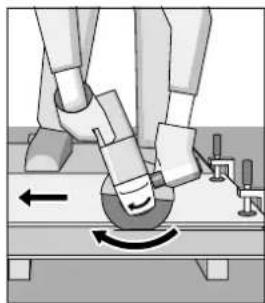

잔여 회전을 하고 있는 절단석을 측면에서 압력을 가해 정지해서는 안됩니다 . 전동공구는 항상 회전 반대 방향으로 작업해 야 합니다 . 그렇지 않 으면 절단선에서 저절 로 벗어날 위험이 있

측면과 사각강을 절단할 때 가장 작은 모서리에서 시작 하는게 가장 좋습니다 .

석재 절단 시에는 분진 추출장치가 설치되어 있어야

분진 마스크를 착용하십시오 . 이 전동공구는 건식 절단 / 건식 연마를 하는 데에만

석재를 절단할 경우 다이아몬드 절단석을 사용하는 것

자갈이 많이 들어있는 콘크리트 등 특히 경도가 높은 작업 소재에 절단작업을 할 때 다이아몬드 절단석이 과 열되어 손상될 수 있습니다 . 이때 다이아몬드 절단석이 회전하며 스파크가 생깁니다 . 이러한 경우 절단작업을 중지하고 다이아몬드 절단석을 무부하 상태로 최고 속도로 잠시 공회전 시키며 냉각시

작업 속도가 현저하게 늦어지고 회전하는 스파크가 생 기면 다이아몬드 절단석이 무디어진 것을 의미합니다 . 이 경우 석회질 사암 등의 연마제에 잠깐 갈아주면 다 시 날카로워 집니다 .

들보 벽에 홈을 파는 작업을 할 때 DIN 규격 1053/1 항이나 각국의 규정에 맞게 작업해야 합니다 . 이 규정은 반드시 준수해야 합니다 . 작업을 시작하기 전에 담당 건축가나 건설 책임자와 상의하십시오 . 보수 정비 및 서비스

전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오 . 안전하고 올바른 작동을 위하여 전동공구와 전동공 구의 통풍구를 항상 깨끗이 하십시오 . 열악한 환경에서 작업할 경우 가능한 한 추출장치를 항상 사용하도록 하십시오 . 통풍구를 자주 청소하고 누전 차단기(PRCD) 에 연결하십시오 . 금속 소재에 작업할 경우 전도성 분진이 전동공구 안에 쌓이게 되 면 전동공구의 보호 절연장치 기능에 장애가 생길 수

액세서리를 조심스럽게 취급하고 보관하십시오 . 연결 코드를 교환해야 할 경우 안전을 기하기 위해 보 쉬사나 보쉬 지정 전동공구 서비스 센터에 맡겨야 합니

보쉬 AS 및 고객 상담 보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 . 고객 콜센터 : 080-955-0909

Bosch-pt.hotline@kr.bosch.com 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레 이트에 있는 10 자리의 부품번호를 알려 주십시오 . Bosch Korea, RBKR Mechanics and Electronics Ltd. PT/SAX-ASA 298 Bojeong-dong Giheung-gu Yongin-si, Gyeonggi-do, 446-913 080-955-0909 OBJ_BUCH-2775-004.book Page 65 Monday, April 3, 2017 8:22 AM66 | 1 609 92A 3T4 | (3.4.17) Bosch Power Tools 기기와 액세서리 및 포장 등은 친환경적인 방법으로 재활용할 수 있도록 분류하십시오 .전동공구를 가정용 쓰레기로 처리하지 마십시 위 사항은 사전 예고 없이 변경될 수도 있습니다 .
