HƯỚNG DẪN NGƯỜI DÙNG ANGLE EXACT 12V12400 Professional BOSCH

vi Bàn gốc huống dẫn sử dụng

ar : دلاب رالتشغاب الأصل

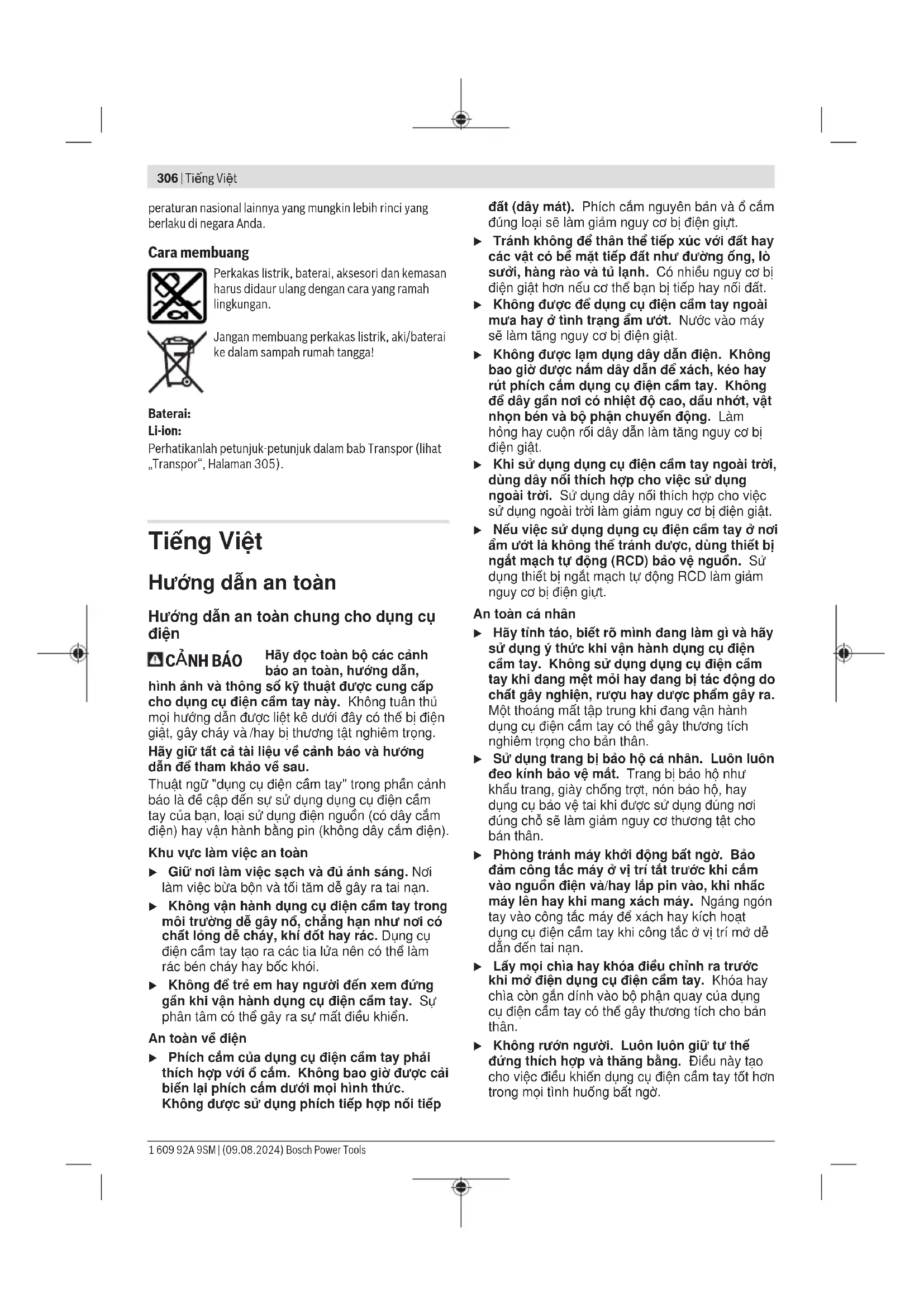

Tiếng Việt Trang 306

عربية 315

Hướng dẫn an toàn chung cho dụng cụ điện

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cẩm tay này. Không tuân thủ moi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiệm trọng.

Hấy giữ tất cả tài liệu về cảnh báo và huống dẫn để tham khảo về sau.

Thuật ngữ "dụng cụ điện cấm tay" trong phân cảnh báo là để cập đến sự sử dụng dụng cụ điện cấm tay của bạn, loại sử dụng điện nguồn (có dây cấm điện) hay vận hành bằng pin (không dây cấm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tắm dễ gây ra tai nạn.
Không vận hành dụng cụ điện cẩm tay trong môi trường để gây nổ, chằng hạn như nơi có chất lỏng để cháy, khí đốt hay rác. Dung cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp

đất (đây mát). Phích cắm nguyên bản và ổ cắm đúng loại sẽ làm giảm nguy cơ bị diện giụt.

Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tử lạnh. Có nhiều nguy cơ bị điện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.
Không được đề dụng cụ điện cấm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị diện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cấm dụng cụ điện cấm tay. Không để dây gần nơi có nhiệt độ cao, dấu nhớt, vật nhọn bên và bộ phận chuyển động. Làm hồng hay cuôn rối dây dẫn làm tăng nguy cơ bị diện giật.
Khi sử dụng dụng cụ điện cảm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giật.
▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giụt.

An toàn cá nhân

Hãy tính táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trong cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mất. Trang bị bảo hộ như khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tại khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cấm tay. Khóa hay chia còn gắn dính vào bộ phận quay của dụng cụ điện cấm tay có thể gây thương tích cho bản thân.
Không rươn người. Luôn luôn giữ tư thế đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngờ.

Trang phục thích hợp. Không mặc quản áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm đề nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
Không để thói quen do sử dụng thường xuyên dụng cụ quiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bắt căn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dung cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mỏ được. Bất kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bất ngò.
Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dung cu điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị ran nứt và các tình trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bén và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bén làm giảm khả năng bị ket và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sử dụng dụng cụ điện cấm tay khác

với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngờ.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ diện cảm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bắt cứ loại pin khác có thể dẫn đến thương tật hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kepada giấy, tiến xu, chia khoa, dinh, ốc vít hay các đồ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một dấu cực với một dấu cực khác. Sự chấp mạch của các dấu cực với nhau có thể gây bóng hay cháy.
Bảo quản ô tinh trạng tối, dung dịch tử pin có thể túa ra; tránh tiếp xúc. Nếu vô tinh chạm phải, hãy xõi nước để rửa. Nếu dung dịch vào mất, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra tử pin có thể gây ngửa hay bông.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hóng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
▶ Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Các huống dẫn an toàn cho tua-vít

▶ Chỉ cấm dụng cụ điện tại các bề mặt cấm nằm có cách điện, khi thực hiện một thao tác tại vị trí mà dụng cụ kịp có thể tiếp xúc với dây điện ngâm. Dung cụ kịp tiếp xúc với dây có

308 | Tiếng Việt

diện có thể làm cho các phân kim loại hồ của dụng cụ điện cẩm tay có diện và có thể gây ra điện giật cho người vận hành.

▶ Dùng thiết bị dò tìm thích hợp để xác định nếu có các công trình công cộng lắp đặt ngâm trong khu vực làm việc hay liên hệ với Cty công trình công cộng địa phương để nhỏ hỗ trợ. Đụng chạm đường dẫn điện có thể gây ra hòa hoàn và điện giật. Làm hư hại đường dẫn khí ga có thể gây nổ. Làm thủng ống dẫn nước có thể làm hư hại tài sản hay có thể gây ra điện giật.
▶ Giữ chặt dụng cụ điện. Khi tiết chặt và nói lòng các vít, những mô-men phản ứng cao có thể xuất hiện trong thời gian ngắn.
▶ Kẹp chất vật gia công. Vật gia công được kẹp bằng một thiết bị kẹp hay bằng étô thì vững chắc hơn giữ bằng tay.
▶ Luôn luôn đội cho máy hoàn toàn ngừng hằng trước khi đặt xuống. Dung cụ lắp vào máy có thể bị kep chặt dẫn đến việc dụng cụ điện cấm tay bị mất điều khiển.
Trong trường hợp pin bị hồng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp.
▶ Không thay đổi và mở pin. Nguy cơ bị chấp mạch.
Pin có thể bị hư hại bởi các vật dụng nhơn như đinh hay tuốc-no-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoán mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.
▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gắt, lửa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nổ và chấp mạch.

▶ Tất dụng cụ điện ngay nếu phụ tùng bị chăn. Hây chuẩn bị cho những mô-men phần ứng cao, mà gây ra sự đội ngược. Phụ tùng bị chăn, nếu dụng cụ điện bị quá tải hoặc bị ket trong phôi gia công cản gia công.

CẢNH BÁO

Bụi sinh ra khi đánh bóng, cưa, mài, khoan và các công

việc tương tự có thể gây ung thư, sinh quái tương hoặc gây đột biến. Một số chất có trong những loại bụi này gồm:

Chì trong sơn và màu có chứa chỉ; Silic ôxit kết tỉnh có trong gạch, xì măng và các công việc nên khác; Asen và cromat trong gỗ đã xử lý bằng hóa chất. Nguy cơ mắc bệnh phụ thuộc vào mức độ thường xuyên bạn tiếp xúc với các chất này. Đế giảm thiểu nguy hiểm, bạn chỉ cân làm việc trong các không

gian được thông khí tốt với trang thiết bị bảo vệ tương ứng (ví dụ với các thiết bị phòng độc được thiết kế đặc biệt giúp lọc sạch các hạt bụi nhỏ nhất).

Tránh vô tình bật lại. Đảm bảo rằng công tắc Tắt/Mở ở trong vị trí tất trước khi bạn lắp pin. Mang xách máy với ngón tay ngáng vào công tắc Tắt/Mở hay lắp pin vào dụng cụ diện đã bật có thể dẫn đến tai nạn.
▶ Chỉ sử dụng các dụng cụ gài không lỗi và không bị mòn. Dụng cụ gài có khuyết tật có thể bị bê, ví dụ, và gây ra thương tích hay hư hỏng.
Khi lắp dụng cụ gài, hãy đảm bảo rằng nó đã khớp chặt với phần lắp dụng cụ. Nếu dụng cụ không được bắt chắc vào phần lắp dụng cụ, nó có thể bị tuột ra và không thể điều khiển được nữa.
Hãy căn thận khi vận các vít dài, có nguy cơ trượt tùy theo kiểu vít và dụng cụ gài được dùng. Thường thì khó điều khiển một dinh vít dài và luôn có nguy cơ tiêm ấn là bạn có thể bị trượt và bị thương khi vận vào.
Hãy lưu ý hướng xoay đã thiết lập, trước khi bạn bật dụng cụ điện. Nếu bạn muốn nói lòng một vít và thiết lập hướng xoay sao cho vít được văn vào, điều này có thể dẫn đến một chuyển đông manh mất kiểm soát của dụng cụ điện.
▶ Chỉ sử dụng dụng cụ điện làm máy khoan. Dụng cụ được trang bị khớp ly hợp ngắt, không được thiết kế cho các ứng dụng khoan. Ly hợp có thể đóng tự động và không cảnh báo.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và / hay bị thương tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dụng cụ điện này được thiết kế để bắt và tháo vít, đai ốc và các bộ phận nối khía ren trong phạm vi đo và phạm vi năng suất được nêu.

Dụng cụ điện chỉ phù hợp để sử dụng trong môi trường công nghiệp.

Dụng cụ điện này không được thiết kế để sử dụng như một máy khoan.

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Dụng cụ gài a)

Tiếng Việt | 309

(2) Phân lặp dụng cụ a)
(3) Đầu vít dạng góc a)
(4) Gạc chọn lực xoắn
(5) Đèn LED, các mối nổi bất vít
(6) Đèn báo trạng thái nạp pin
(7) Pin a)
(8) Công tắc Tất/Mở
(9) Gạc vặn chuyển đổi chiều quay
(10) Tay nấm (có bê mặt nấm cách điện)
(11) Nút tháo pin a)
(12) Quai cập đa dụng a)

(13) Lỗ cho giá treo
(14) Khóp tra chìa vǎn trên đai ốc mũ a)
(15) Khóp tra chìa vǎn trên dâu mǎt bích góc a)
(16) Chìa vǎn mǒ miêng, cõ 27 mm a)
(17) Chìa vǎn mǒ miêng, cō 22 mm a)
(18) Đai ốc khóa a)
(19) Mâm cặp thay nhanh a)
(20) Dụng cụ điều chỉnh a)
(21) Dĩa điều chỉnh
(22) Nắp USB
a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Máy Bát Vít Tay Nám Giữa
ANGLE EXACT	12V-12-400	12V-6-600	12V-3-600
Mã số máy	3 602 D96 6.0	3 602 D96 6.1	3 602 D96 6.2
Điện thể danh định	V= 12 12 12
Mức độ bảo vệ	IP 20 IP 20 IP 20
Trọng lượng	kg 0,7 0,7 0,7
Pin (không bao gồm trong phạm vi giao hàng)	Li-Ion Li-Ion Li-Ion
Nhiệt độ môi trường được khuyến nghị khi sạc	°C 0 ... +35 0 ... +35 0 ... +35
nhiệt độ môi trường cho phép trong quá trình vận hànhA) và trong quá trình lưu trữ	°C -20 ... +50 -20 ... +50 -20 ... +50
Pin được khuyến dùng	GBA 12V... GBA 12V... GBA 12V...
Thiết bị nạp được giới thiệu	GAL 12... GAX 18...	GAL 12... GAX 18...	GAL 12... GAX 18...
Dữ liệu kỹ thuật không có đầu dạng goc
Tốc độ không tải n0B)	/phút 134-670 220-1100 220-1100
Số vòng quay tối đa Power Boost B)(C)	/phút 910 1450 1450
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393B)	Nm 1,5-6,0 1,0-3,0 0,5-2,0
Mô-men xoắn tối đaB)(D)	Nm 6,5 3,0 2,0
Trọng lượngE)	kg 0,9 - 1,1	0,9 - 1,1	0,9 - 1,1
Dữ liệu kỹ thuật với đầu dạng góc 12V
Mã số máy	0 602 496 020	0 602 496 020	0 602 496 020
	0 602 496 021	0 602 496 021	0 602 496 021
Tốc độ không tải n0B)	/phút 74-370 120-600 120-600
Số vòng quay tối đa Power Boost B)(C)	/phút 500 800 800
lực xoắn tối đa, ứng dụng cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393B)	Nm 3,0-10,0 2,0-6,0 1,0-3,5
Mô-men xoắn tối đaB)(D)	Nm 12,0 6,0 3,5
Trọng lượngE)	kg 0,9 - 1,3	0,9 - 1,3	0,9 - 1,3

310 | Tiếng Việt

Máy Bát Vít Tay Nám Giữa
ANGLE EXACT	12V-12-400 12V-6-600 12V-3-600
Đữ liệu kỹ thuật với đầu dạng góc 180W
Mã số máy	0 607 453 617	-
	0 607 453 618
	0 607 453 620
	0 607 453 630
	0 602 496 022
Tốc độ không tải n_o^B)	/phút 95-480 --
Số vòng quay tối đa Power Boost ^B)(C)	/phút 650 --
lực xoắn tối đa, ứng dung cho việc bắt vít vào vật mềm/cứng dựa theo tiêu chuẩn ISO 5393 ^B)	Nm 2,5-8,0 --
Mô-men xoắn tối đa ^B)(D)	Nm 9,0 --
Trọng lượng ^E)	kg 1,0 - 1,4 --

A) hiệu suất giới hạn ở nhiệt độ < 0 °C

B) được do ở 20–25 °C với pin GBA 12V 6.0Ah

C) công suất giới hạn ở số vòng quay <50%

D) Chi khả thi trong chế độ chu trình: < 5 liên kết vít mỗi phút

E) tủy vào loại pin lốc đang sử dụng

Đâu vít dạng góc Bộ thích
	■ 1/4" ■ 3/8" 1/4" Mâm c			ặpthaynhanh ●1/4"	■ 3/8" Mâm c _classthaynhanh ●1/4"
Mã số máy	0 607 453617	0 607 453620	0 607 453618	0 607 453630	0 602 496020	0 602 496021	0 602 496022
Mô men xoắn ứng dụng cho việc bắt vít cứng/mêm theo VDI 2647 A)	Nm 27 27 27 27 15 15 20
Mô-men xoắn tiết tại bích lắp	Nm 20 20 20 20 15 15 20
Trọng lượng	kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05

A) Công nhận theo VDI 2647 có thể được tái về trên trang chủ www.bosch-professional.com.
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

Pin

Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ điện cấm tay của bạn có sử dụng pin Li-lon.

Hương dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm đây

dũ điện dung, nạp điện hoàn toàn lại cho pin trước khi sử dụng cho lấn đầu tiên.

Lắp pin

Hãy dây pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Tháo pin ra

Đế tháo pin bạn hây ăn nút mở khóa pin và kéo pin ra. Không dùng sức.

Đèn báo trạng thái nạp pin (Đèn LED vàng)

Đèn báo trạng thái nạp pin	Ý Nghĩa
Đèn nhắp nháy + tín hiệu âm thanh	Sạc pin:Chỉ có thể thực hiện 6-8 mối nối bắt vít.
Đèn sáng liên tục + Tín hiệu âm thanh	Điện dung không còn đủ cho một mối nối bắt vít hoặc dụng cụ điện bị quá tải:Dụng cụ điện không thể được bật nữa.- Tháo pin ra và thay bằng pin đã được nạp đáy điện.
Đèn nhắp nháy	Máy bị quá nóng và không hoạt động được:- Hãy đợi cho đến khi sự nhắp nháy tự động tất sau một khoảng thời gian ngắn trước khi tiếp tục sử dụng lại dụng cụ điện.

Khi gài pin (7) và nhân nút bát/tát (8) đèn báo trạng thái sạc pin sẽ hiện thị mức sạc của pin trong 5 giây.

Đèn báo trạng thái sạc pin Điện dung
Xanh lực 60–100 %
Màu vàng 30–60 %
Màu đó 0–30 %

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chỉ bảo quản pin trong tâm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Sự giảm sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sự lắp vào

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tất.

Môi trường vận Hành và Môi trường lưu kho

Dụng cụ điện dành riêng cho việc vận hành ở các khu vực làm việc có che chấn.

Đế vận hành không lỗi, nhiệt độ xung quanh cho phép phải nằm trong khoảng 0 °C đến +45 °C, với độ ẩm không khí tương đối trong khoảng 20 đến 95% không ngưng tụ.

Thiết bị treo (xem Hình A)

Với giá treo (12) bạn có thể gắn chất dụng cụ điện vào thiết bị treo.

– Hây đặt giá treo (12) lên dụng cụ điện và khớp vào các lỗ (13).

▶ Thường xuyên kiểm tra tình trạng của giá treo và móc của thiết bị treo.

Lắp đầu dạng góc 180 W (xem hình X) B)

O những tua-vít góc công nghiệp chạy pin này, trước hết phải lắp bộ thích nghi và một dấu vít dạng góc phù hợp (xem „Thông số kỹ thuật“, Trang 309).

- Đặt dâu dang góc 180 W lên bộ thích nghi và siết bằng chia vặn hình đĩa (16) trên bề mặt chia của đai ốc mxu (14). Khi đó hây giữ chia vặn hình đĩa (17) trên bề mặt chia của bộ thích nghi (15).

Ren và ren mặt bích phải không có dấu mõ, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để dấu dạng góc không thể nói lỏng.

- Xoay đai ốc khóa (18), theo hướng mũi tên a (Ren bên trái) ra sau hoàn toàn.

– Giò xoay bộ thích nghi theo huống mũi tên a (Ren bên trái) ra sau hoàn toàn.

▶ Không được kép dụng cụ điện vào các phân vỏ máy.

- Xoay bộ thích nghi sang phải đến khi dâu dạng góc ở vị trí mong muốn, tối đa 360°.

– Cố định bộ thích nghi ở vị trí này bằng cách tiết chất đai ốc khóa (18) theo hướng mũi tên c bằng dụng cụ phù hợp (Chia văn dạng móc DIN 1810 Mẫu B Kích thước 25/28) vào bộ thích nghi. Siết chất đai ốc khóa (18) bằng mô-men xoắn tiết chất tương ứng (xem „Thông số kỹ thuật“, Trang 309). Khi đó phải giữ bằng dụng cụ thích hợp.

Ren và ren mặt bích phải không có dấu mõ, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để dấu dạng góc không thể nối lỏng.

- Hấy giữ chắc dụng cụ điện bằng chia văn hình đía (17) tại khớp tra chia văn (15) của bộ thích nghi.

Lắp đầu dạng góc 12 V (xem hình C)

O những tua-vít góc công nghiệp chạy pin này, trước hết phải lắp một đầu vít dạng góc phù hợp (xem „Thông số kỹ thuật“, Trang 309).

Đầu vít dạng góc (3) có phần lắp dụng cụ (2) có thể được điều chỉnh liên tục thêm 360°.

312 | Tiếng Việt

• Xoay đai ốc khóa (18), theo hướng mũi tên a (Ren bên trái) ra sau hoàn toàn.
  ▶ Không được kép dụng cụ điện vào các phần vỏ máy.
• Xoay đầu vít dạng góc (3) theo hướng mũi tên d, lên mặt bích cho đến cũ chặn. Sau đó xoay trở lai theo hướng b đến khi đạt góc làm việc mong muốn nhưng tối đa một lần là 360°.
  – Cố định đầu vít dạng góc (3) ở vị trí này bằng cách xoay đai ốc khóa (18) theo hướng mũi tên c bằng dụng cụ phù hợp (Chìa văn dạng móc DIN 1810 Mẫu B Kích thước 25/28) vào đầu vít dạng góc. Siết chất đai ốc khóa (18) bằng mô-men xoắn siết chất tương ứng (xem „Thông số kỹ thuật“, Trang 309). Khi đó, phải móc và giữ bằng dụng cụ phù hợp (Chìa văn dạng móc DIN 1810 mẫu B kích thước 20/22) vào lỗ của dấu dạng góc.
  Ren và ren mặt bích phải không có dấu mô, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để dấu dạng góc không thể nói lỏng.

Chỉnh dấu dạng góc 12 V

Đầu vít dạng góc (3) có phần lắp dụng cụ (2) có thể được điều chỉnh liên tục thêm 360°.

– Hãy nói lòng đai ốc khóa (18), bằng cách móc vào một lỗ của đai ốc khóa nhờ một dụng cụ phù hợp (Chìa văn dạng góc DIN 1810 mẫu B kích thước 25/28) và văn theo hướng mũi tên a (Ren trái). Khi đó, phải móc và giữ bằng dụng cụ phù hợp (Chìa văn dạng móc DIN 1810 mẫu B kích thước 20/22) vào lỗ của dấu dạng góc.

▶ Không được kép dụng cụ điện vào các phần vỏ máy.

– Hây vận đầu vít dạng góc (3) theo hướng mũi tên b, cho đến khi có được góc làm việc mong muốn, tuy nhiên tối đa là thêm 360°.

– Bạn hãy cố định đầu vít dạng góc (3) tại vị trí này, tai đó bản xoay đai ốc khóa (18) theo hướng mũi tên c ngược đầu vít dạng góc. Siết chặt lại đai ốc khóa (18) bằng mô-men xoắn siết chặt tương ứng (xem „Thông số kỹ thuật“, Trang 309). Khi đó phải móc và giữ bằng dụng cụ phù hợp vào lỗ cửa đầu dạng góc.

Ren và ren mặt bích phải không có dấu mô, đồng thời phải đặt mô-men xoắn (xem „Thông số kỹ thuật“, Trang 309) thích hợp để dấu dạng góc không thể nói lỏng.

Cài đặt cấu hình dụng cụ điện

Nhờ phần mềm BOSCH EXACT Configuratortừ phiên bản 5.2 các cải đặt khác nhau trên dụng cụ điện (ví dụ số vòng quay, nắc vít, bảo vệ chống lặp lại) có thể được lập cấu hình. Để thực hiện, dụng cụ điện phải kết nối với máy vi tính thông qua công dữ liệu USB. Muôn vậy, hãy sử dụng cấp USB: USB 2.0 kiểu A/Micro-USB 2.0 kiểu B

• Được bảo vệ kép
• Chiêu dài tối đa 1 m
  Khi định cấu hình qua giao diện USB, nhiều sóng vô tuyến có thể xảy ra bên ngoài môi trường công nghiệp.
  ▶ Hãy lưu ý tất cả cảnh báo an toàn và chí dẫn của hướng dẫn vận hành phần mềm.

Thay đổi dụng cụ ở đầu vít với bốn cạnh ngoài (xem hình D)

Thay dụng cụ gài

– Hãy ấn chốt ở hình vuông của phân lắp dụng cụ (2), ví dụ bằng một chìa vận vít hep, vào phía bên trong và dấy dùng cụ gài (1) qua hình vuông. Đám bảo rằng chốt đã vào khớp rãnh của dụng cụ gài.

Tháo dụng cụ gài ra

– float chốt trong rãnh của dụng cụ gài (1) vào phía trong, và kéo dụng cụ gài ra khối phần lắp dụng cụ (2).

Thay đổi dụng cụ ở dấu vít có hình lực giác trong (xem hình E)

Lắp dụng cụ gài

- Hây gắn dụng cụ gài (1) vào hình lực giác trong của phân lắp dụng cụ (2), cho đến khi có tiếng khớp vào.

Tháo dụng cụ gài ra

- Kéo dụng cụ gài (1) ra khởi phân lắp dụng cụ (2), dùng kèm trong trường hợp khẩn cấp.

Thay đổi dụng cụ ở đầu vít với mâm cập thay nhanh (xem hình F)

Lắp dụng cụ gài

Chỉ sử dụng các dụng cụ điện có chuôi phù hợp (Lục giác 1/4").

– Hãy kéo bạc lót của mâm cập thay nhanh (19) ra phía trước.

– Hãy gắn dụng cụ gài (1) vào phần lắp dụng cụ (2) và nhà mâm cập thay nhanh.

Tháo dụng cụ gài ra

• Hây kéo bạc lót của mâm cập thay nhanh (19) ra phía trước.
  – Hãy lấy dụng cụ gài (1) ra khởi phần lắp dụng cụ (2) và nhà mâm cập thay nhanh.

Vận Hành

Nếu bạn muốn khởi động dụng cụ điện, bạn cần điều chỉnh hướng xoay bằng gạc vận chuyển đối chiếu quay (9):

Dụng cụ điện chỉ khởi động, nếu gạc vấn chuyển đổi chiếu quay (9) không nằm ở giữa (Khóa an toàn).

Điều chỉnh hướng xoay (xem hình G)

• Xoay theo chiều kim đồng hồ: Đế văn các vít vào hãy nhân gạc văn chuyển đổi chiều quay (9) sang bên trái cho tối cũ chăn.
• Xoay ngược chiếu kim đông hô: Đế nói lòng hoặc tháo các vít hãy nhân gạc vận chuyển đối chiều quay (9) sang bên phải cho tới cũ chăn.

Cài đặt mô men xoắn (xem Hình H)

Mô men xoắn dựa vào lò xo căng của khớp ly hợp ngắt. Khóp ly hợp ngắt phản ứng theo chiếu quay phải cũng như trái khi đạt đến mô men xoắn đặt trước.

Đế cải đặt mô-men xoắn riêng, chỉ sử dụng dụng cụ điều chỉnh giao kèm (20).

– Đầy nắp để khớp nối ra sau.
– Hây cấm dụng cụ điều chỉnh (20) vào chỗ phình nhỏ (đĩa điều chỉnh (21)) của khớp ly hợp và xoay dụng cụ điều chỉnh (20).

Văn theo chiều kim đông hô tạo ra mô men xoắn cao, ngược chiều kim đông hô, mô men xoắn thấp.

– Lấy ra dụng cụ điều chỉnh ra (20). Đầy nắp che của khớp ly hợp đến khi lỗ đóng kín để bảo vệ khớp ly hợp khởi bị bản.

Lưu ý: Thiết lập cần thiết phụ thuộc vào kiểu kết nối vít và được xác định tốt nhất trong thủ nghiệm thực tế. Kiểm tra việc bắt vít thử bằng cần tiết lực.

▶ Chi chính đặt lực xoắn trong phạm vi hiệu suất đã định, nếu làm khác, khớp ly hợp ngắt sẽ không có phần ứng.
▶ Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bật Mỗ và Tất

Các tua-vít có một khớp ly hợp ngắt phu thuộc vào mô men xoắn, mà có thể cải đặt trong khoảng được chỉ định. Nó sẽ phần ứng khi đạt được mô men xoắn đã điều chỉnh.

– Đế bạt dụng cụ điện, bạn hãy nhân công tắc bạt/tắt (8) cho đến cũ chăn.
– Dụng cụ điện tự động tất, ngay khi đạt tới mô men xoắn đã thiết lập.
▶ Khi nói lòng sớmcông tắc bạt/tắt (8)mô men xoắn đặt trước không đạt được.
▶ Kiểm tra mô-men xoắn trên mối nối vít thường xuyên và điều chỉnh lại khớp nối ngắt nếu cần thiết.

Bảo vệ chống quá tải dựa trên nhiệt độ

Nếu quá tải, dụng cụ điện sẽ tất, cho tới khi nó lại ở trong khoảng nhiệt độ vận hành tối ưu. Hãy nhà công tắc bật/tất (8) và bật lại dụng cụ điện để tiếp tục làm việc.

Dụng cụ điện không được vận hành với tốc độ dưới 50 % ở mức độ hiệu quả tối ưu. Do đó, cơ cấu chống quá tải nhiệt được kích hoạt sớm trong một số trường hợp. Khi có vấn đề với các cải đặt này, hãy cấu hình tốc độ dẫn động trên 50 % hoặc giám mô-men xoắn tối đa đã sử dụng.

Hướng vận hành

▶ Chỉ đặt dụng cụ điện đã tất lên đai óc/vít. Dụng cụ đang quay có thể bị tuột ra.

Hiền thị các mối nối bắt vít (Đèn LED màu xanh lá/đồ)

Khi mô men xoắn chỉnh đặt trước đã đạt đến, khớp ly hợp ngắt sẽ phản ứng. Hiển thị LED (5) sáng màu xanh lá.

Nếu không đạt mô men xoắn thiết lập trước, hiện thị LED (5) sáng màu đỏ, và phát ra một tín hiệu âm thanh. Mối nổi bắt vít phải được thực hiện lại lân nữa.

Bảo vệ chống lặp lại

Nếu khớp ly hợp ngắt phần ứng khi bắt vít, động cơ ngắt mạch. Chỉ có thể bạt lại sau khi tạm dùng 0,7 giây. Nhờ cách này, ta có thể tránh được việc vô tình tiết lại các mối nổi bắt vít đã chất.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bất/tắt.
▶ Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.
▶ Ít nhất là mỗi 100.000 mối nối vít, hãy kiểm tra toàn bộ dụng cụ điện xem có hư hỏng, hao mòn hay không và kiểm tra tất cả các chức năng. Cuối cùng, phải điều chỉnh lại mô men xoắn của khớp ly hợp.

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Bộ phân phục vụ hàng sau khi bán của chúng tôi trả lời các câu hỏi liên quan đến việc bảo dưỡng và sửa chữa các sản phẩm cũng như phụ tùng thay thế của bạn. Sở đồ tả và thông tin về phụ tùng thay thế cũng có thể tra cứu theo dưới đây: www.bosch-pt.com

Đội ngũ tư vấn sử dụng của Bosch sẽ giúp bạn giải đáp các thác mắc về sản phẩm và phụ kiện.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

314 | Tiếng Việt

Viêt Nam

CN CÔNG TY TNHH BOSCH VIÊT NAM TAI

TP.HCM

Tâng 14, Ngôi Nhà Đức, 33 Lê Duân

Phuống Bến Nghé, Quận 1, Thành Phố Hồ Chí

Minh

Tel.: [phone]

Fax: [phone]

Hotline: [phone]

Email: [e-mail]

www.bosch-pt.com.vn

Xem thêm địa chỉ dịch vụ tại:

Pin Li-lon được khuyến nghị là đối tượng phải tuân theo các qui định của Pháp Luật về Hàng Hóa Nguy Hiểm. Người sử dụng có thể vận chuyển pin hợp khối bằng đường bộ mà không cần thêm yêu cầu nào khác.

Khi được vận chuyển thông qua bên thứ ba (vd. vận chuyển bằng đường hàng không hay đại lý giao nhận), phải tuân theo các yêu cầu đặc biệt về đóng gói và dán nhân. Phải tham vấn chuyển gia về hàng hóa nguy hiểm khi chuẩn bị gói hàng.

Chỉ gửi pin hợp khởi khi vỏ ngoài không bị hư hỏng. Dán bằng keo hay che kín các điểm tiếp xúc hồ và đóng gói pin hợp khởi theo cách sao cho pin không thể xê dịch khi nằm trong bao bì. Ngoài ra, xin vui lòng chấp hành các qui định chi tiết có thể được bổ sung thêm của quốc gia.

Sư thải bổ

Dụng cụ điện, pin, phụ kiện và bao bì cản được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

Pin/ắc quy:

Li-lon:

Tuân thủ những hướng dẫn trong phân vận chuyển (xem „Vận chuyển“, Trang 314).
