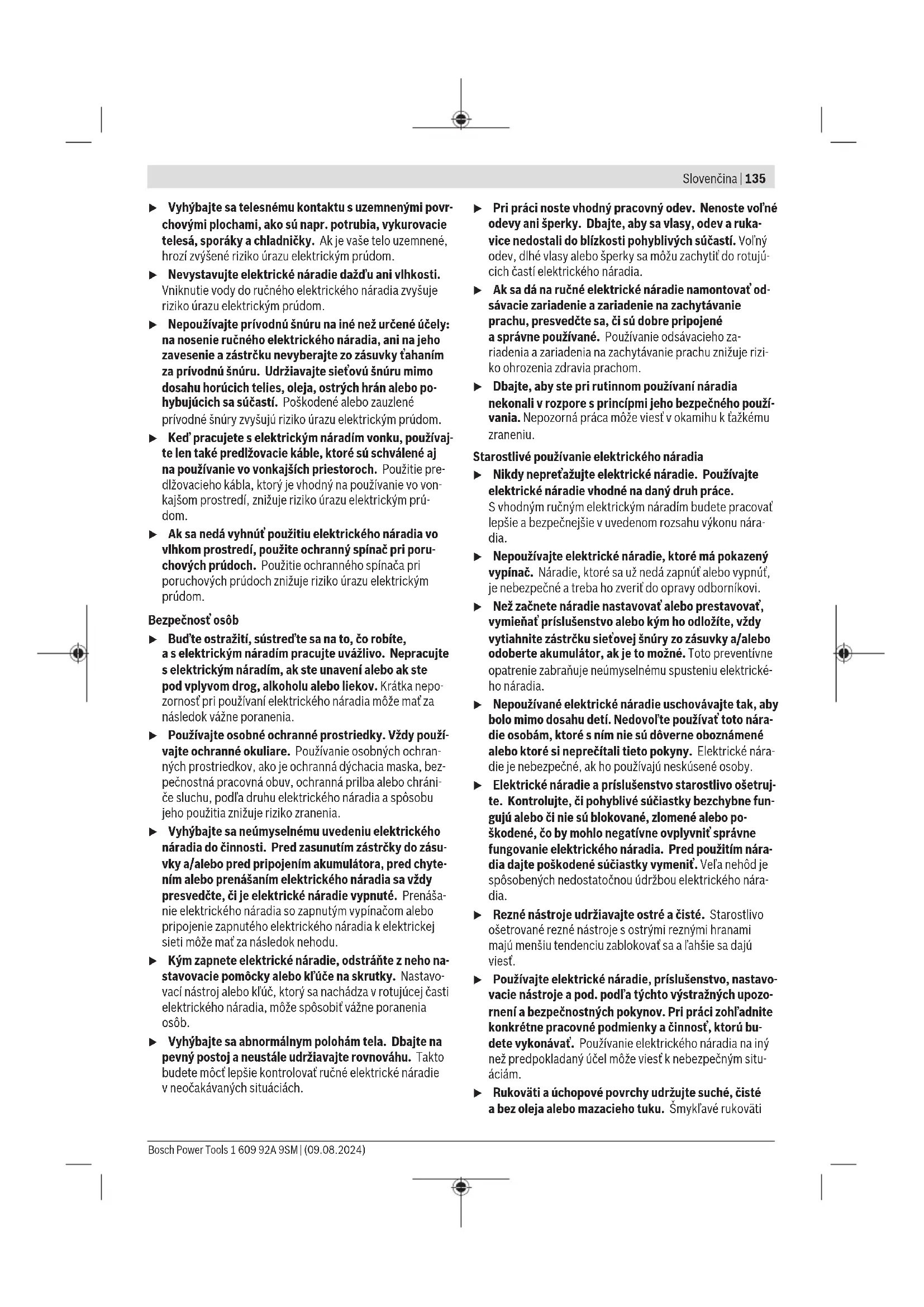

NÁVOD NA OBSLUHU ANGLE EXACT 12V12400 Professional BOSCH

(2) Upínanie nástroja

(4) Posúvač na predvoľbu uťahovacieho momentu (5) LED indikácia skrutkovania (6) Indikácia stavu nabitia akumulátora (7) Akumulátor

(13) Otvory pre závesný strmienok (14) Plocha na založenie kľúča na prevlečnej matici

(15) Plocha na založenie kľúča na prírube uhlovej hlavy

(16) Vidlicový kľúč veľkosti 27mm

(17) Vidlicový kľúč veľkosti 22mm

(19) Rýchlovýmenné skľučovadlo

Toto príslušenstvo nepatrí do štandardného rozsahu dodáv- ky. Technické údaje Priemyselný akumulátorový skrutkovač ANGLE EXACT 12V-12-400 12V-6-600 12V-3-600 Vecné číslo 3602D966.0 3602D966.1 3602D966.2 Menovité napätie V= 12 12 12 Stupeň ochrany IP 20 IP 20 IP 20 Hmotnosť kg 0,7 0,7 0,7 Akumulátor (nie je súčasťou rozsahu do- dávky) lítiovo-iónový lítiovo-iónový lítiovo-iónový Odporúčaná teplota okolia pri nabíjaní °C 0...+35 0...+35 0...+35 Povolená teplota okolia pri prevádzke

ot/min 134–670 220–1100 220–1100 Maximálne otáčky Power Boost B)C) ot/min 910 1450 1450 Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO5393

Nm 1,5–6,0 1,0–3,0 0,5–2,0 Maximálny krútiaci moment B)D) Nm 6,5 3,0 2,0 Hmotnosť

ot/min 74–370 120–600 120–600 Maximálne otáčky Power Boost B)C) ot/min 500 800 800 Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO5393

Nm 3,0–10,0 2,0–6,0 1,0–3,5 Maximálny krútiaci moment B)D) Nm 12,0 6,0 3,5 Hmotnosť

ot/min 95–480 – – Maximálne otáčky Power Boost B)C) ot/min 650 – – Max. krútiaci moment tvrdý/mäkký skrutkový spoj podľa ISO5393

Nm 2,5–8,0 – – Maximálny krútiaci moment B)D) Nm 9,0 – – Hmotnosť

kg 1,0–1,4 – – A) obmedzený výkon pri teplotách <0°C

Merané pri 20−25°C sakumulátoromGBA 12V 6.0Ah. C) Obmedzený výkon pri otáčkach < 50% D) Možná iba prevádzka vcykle: < 5skrutkovaní za minútu E) v závislosti od použitého akumulátora Uhlová skrutkovacia hlava Adaptér ■ 1/4" ■ 3/8" 1/4" SWF 1/4" ■ 3/8" SWF 1/4" Vecné číslo

Krútiaci moment, tvrdý/mäkký skrutkový spoj podľa VDI

Nm 27 27 27 27 15 15 20 Uťahovací moment na prírube Nm 20 20 20 20 15 15 20 1 609 92A 9SM | (09.08.2024) Bosch Power ToolsSlovenčina | 139 Uhlová skrutkovacia hlava Adaptér ■ 1/4" ■ 3/8" 1/4" SWF 1/4" ■ 3/8" SWF 1/4" Hmotnosť kg 0,20 0,20 0,20 0,20 0,15 0,15 0,05 A) Homologáciu podľa VDI 2647 si môžete stiahnuť zúvodnej stránky www.bosch-professional.com. Hodnoty sa môžu líšiť podľa výrobku azávisia od podmienok použitia aprostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac. Informácia ohlučnosti/vibráciách Hodnoty emisií hluku zistené podľa EN62841-2-2. Hladina akustického tlaku elektrického náradia pri použití vá- hového filtra Aje typicky nižšia ako 70dB(A). Úroveň hluku pri práci môže prekročiť uvedené hodnoty. Noste prostried- ky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľaEN62841-2-2: Uťahovanie skrutiek amatíc smaximálnou prípustnou veľ- kosťou: a

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Upozornenia týkajúce sa presnosti Zníženie otáčok (zvlášť pod 50%) môže mať za následok zní- ženie maximálneho krútiaceho momentu. Zvýšené otáčky pri Power Boost môžu mať vplyv na presnosť asprávanie pri vy- pínaní. Môže dôjsť kzopnutiu spojky. Výkonnostné skúšky náradia sa obvykle robia pri 600ot/min podľa VDI2647. Zmeny otáčok a/alebo krútiaceho momentu môžu ovplyvniť presnosť. Výkonnosť náradia sdaným nastavením je nutné odskúšať . Akumulátor Bosch predáva akumulátorové elektrické náradie aj bez aku- mulátora. Informáciu, či je súčasťou dodávky vášho elektric- kého náradia akumulátor, nájdete na obale. Nabíjanie akumulátora u Používajte len nabíjačky uvedené vtechnických úda- joch. Len tieto nabíjačky sú prispôsobené na lítium-ió- nový akumulátor používaný pri vašom elektrickom náradí. Upozornenie: Lítiovo-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite. Vkladanie akumulátora Zasuňte nabitý akumulátor do uchytenia akumulátora tak, aby zaskočil. Vyberanie akumulátora Na vybratie akumulátora stlačte odisťovacie tlačidlá akumu- látora aakumulátor vytiahnite von. Nepoužívajte pritom ne- primeranú silu. Ukazovateľ stavu nabitia akumulátora (žltá LED) Indikácia stavu nabitia akumulátora Význam Blikajúce svetlo + zvukový sig- nál Nabiť akumulátor: Možných je už len 6–8 skrutkovaní. Neprerušo- vané svetlo + zvukový sig- nál Kapacita už nestačí na ďalšie skrutkovanie alebo elektrické náradie bolo preťažené: Elektrické náradie sa už nedá zapnúť. – Vyberte akumulátor avložte úplne nabitý akumulátor. Blikajúce svetlo Elektrické náradie je prehriate aje mimo prevádzky: – Počkajte chvíľu, kým sa blikanie po krát- kej chvíli automaticky vypne, až potom začnite selektrickým náradím opäť pracovať. Pri zasunutí akumulátora(7) astlačení vypínača(8) indiká- cia stavu nabitia akumulátora zobrazí na 5sekúnd stav nabi- tia akumulátora. Indikácia stavu nabitia akumulá- tora Kapacita Zelená 60–100% Žltá 30–60% Červená 0–30% Bosch Power Tools 1 609 92A 9SM | (09.08.2024)140 | Slovenčina Pokyny na optimálne zaobchádzanie sakumulátorom Chráňte akumulátor pred vlhkosťou avodou. Akumulátor skladujte iba pri teplote vrozsahu od –20°C do 50°C. Nenechávajte akumulátor napríklad vlete položený vautomobile. Výrazne skrátená doba prevádzky akumulátora po nabití sig- nalizuje, že akumulátor je opotrebovaný atreba ho vymeniť za nový. Dodržiavajte upozornenia týkajúce sa likvidácie. Montáž u Pred vykonávaním akýchkoľvek prác na elektrickom náradí (napr. údržba, výmena nástroja atď.) vyberte zelektrického náradia akumulátor. Vprípade neúmy- selného stlačenia zapínača/vypínača hrozí nebezpečen- stvo poranenia. Podmienky prevádzky askladovania Toto elektrické náradie je vhodné výlučne na prevádzku vuzavretých priestoroch. Pre bezchybnú prevádzku by mala byť prípustná teplota okolia od 0°C do +45°C pri relatívnej vlhkosti vzduchu 20 až 95% bez kondenzácie. Závesné zariadenie (pozri obrázokA) Pomocou závesného strmienka(12) môžete elektrické nára- die upevniť na závesné zariadenie. – Nasaďte závesný strmienok(12) na elektrické náradie anechajte ho zapadnúť do otvorov(13). u Pravidelne kontrolujte stav závesného strmienka ahá- čika závesného prípravku. Montáž 180W uhlovej hlavy (pozri obrázokB) Pri týchto priemyselných akumulátorových uhlových skrutkovačoch sa musí najprv namontovať adaptér avhodná uhlová skrutkovacia hlava (pozri „Technické údaje“, Strán- ka137). – Nasaďte 180W uhlovú hlavu na adaptér autiahnite ju po- mocou vidlicového kľúča(16) za plochu pre založenie kľúča na prevlečnej matici(14). Pridržiavajte pritom po- mocou vidlicového kľúča(17) založeného na adaptéri na ploche pre založenie kľúča(15). u Závit azávit na prírube musia byť bez tuku atakisto je nut- né vyvinúť príslušný uťahovací moment (pozri „Technické údaje“, Stránka137), aby sa uhlová hlava nemohla uvoľ- niť. – Naskrutkujte poistnú maticu(18) vsmere šípky a(ľavoto- čivý závit) celkom dozadu. – Teraz naskrutkujte adaptér vsmere šípky a(ľavotočivý závit) celkom dozadu. u Elektrické náradie nikdy neupevňuje okryt telesa. – Skrutkujte adaptér naspäť doprava, kým uhlová hlava nie je vželanej polohe, maximálne o360°. – Upevnite adaptér vtejto polohe tak, že poistnú maticu(18) zaskrutkujete vsmere šípky c pomocou vhodného nástroja (hákový kľúč DIN 1810 tvar B veľkosť 25/28) proti adaptéru. Utiahnite poistnú maticu(18) prí- slušným uťahovacím momentom (pozri „Technické úda- je“, Stránka137). Pritom je nutné pridržiavať vhodným nástrojom. u Závit azávit na prírube musia byť bez tuku atakisto je nut- né vyvinúť príslušný uťahovací moment (pozri „Technické údaje“, Stránka137), aby sa uhlová hlava nemohla uvoľ- niť. – Elektrické náradie pevne držte vidlicovým kľúčom(17) založeným na ploche na založenie kľúča(15) adaptéra. Montáž 12Vuhlovej hlavy (pozri obrázokC) Pri týchto priemyselných akumulátorových uhlových skrutkovačoch sa musí najprv namontovať vhodná uhlová skrutkovacia hlava (pozri „Technické údaje“, Stránka137). Uhlová skrutkovacia hlava(3) supínaním nástroja (2) sa dá plynule nastavovať o360°. – Naskrutkujte poistnú maticu(18) vsmere šípky a(ľavoto- čivý závit) celkom dozadu. u Elektrické náradie nikdy neupevňuje okryt telesa. – Naskrutkujte uhlovú skrutkovaciu hlavu(3) vsmere šípky d na doraz na prírubu. Potom otáčajte naspäť vsmere b, kým sa nedosiahne požadovaný pracovný uhol, avšak maximálne o360°. – Upevnite uhlovú skrutkovaciu hlavu(3) vtejto polohe tak, že poistnú maticu(18) zaskrutkujete vsmere šípky c po- mocou vhodného nástroja (hákový kľúč DIN 1810 tvar B veľkosť 25/28) proti uhlovej skrutkovacej hlave. Utiah- nite poistnú maticu(18) príslušným uťahovacím momen- tom (pozri „Technické údaje“, Stránka137). Pritom je nutné založiť vhodný nástroj (hákový kľúč DIN 1810 tvar B veľkosť 20/22) do jedného otvoru uhlovej hlavy apridr- žiavať. u Závit azávit na prírube musia byť bez tuku atakisto je nut- né vyvinúť príslušný uťahovací moment (pozri „Technické údaje“, Stránka137), aby sa uhlová hlava nemohla uvoľ- niť. Nastavenie 12Vuhlovej hlavy Uhlová skrutkovacia hlava(3) supínaním nástroja(2) sa dá plynule nastavovať o360°. – Povoľte poistnú maticu(18) tak, že vhodný nástroj (há- kový kľúč DIN 1810 tvar B veľkosť 25/28) založíte do jedného otvoru poistnej matice aotáčate vsmere šípky a(ľavotočivý závit). Pritom je nutné založiť vhodný ná- stroj (hákový kľúč DIN 1810 tvar B veľkosť 20/22) do jedného otvoru uhlovej hlavy apridržiavať. u Elektrické náradie nikdy neupevňuje okryt telesa. – Otáčajte uhlovú skrutkovaciu hlavu(3) vsmere šípky b, kým nedosiahnete požadovaný pracovný uhol, maximálne však o360°. – Upevnite uhlovú skrutkovaciu hlavu(3) vtejto polohe tak, že poistnú maticu(18) skrutkujete vsmere šípky c proti uhlovej skrutkovacej hlave. Poistnú maticu(18) opäť 1 609 92A 9SM | (09.08.2024) Bosch Power ToolsSlovenčina | 141 utiahnite príslušným uťahovacím momentom (pozri „Technické údaje“, Stránka137). Pritom je nutné založiť vhodný nástroj do jedného otvoru uhlovej hlavy apridr- žiavať. u Závit azávit na prírube musia byť bez tuku atakisto je nut- né vyvinúť príslušný uťahovací moment (pozri „Technické údaje“, Stránka137), aby sa uhlová hlava nemohla uvoľ- niť. Konfigurovanie ručného elektrického náradia Pomocou softvéru BOSCH EXACT Configurator od verzie 5.2 avyššej môžete na elektrickom náradí nakonfigurovať rôzne nastavenia (napr. otáčky, stupne skrutkovania, ochrana proti opakovaniu). Na tento účel je potrebné spojiť elektrické náradie spočítačom pomocou rozhrania USB. Použite na to USB kábel: USB2.0TypA/Micro-USB2.0TypB – Dvojnásobne tienený – Max. dĺžka 1m Pri konfigurovaní pomocou USB rozhrania môže mimo priemyselného prostredia dochádzať krádiovému rušeniu. u Rešpektujte všetky bezpečnostné upozornenia apokyny vnávode na používanie softvéru. Výmena nástroja pre hlavu skrutky svonkajším štvorhranom (pozri obrázok D) Vkladanie pracovného nástroja – Zatlačte kolík na štvorhrane upínacieho mechanizmu (2), napr. tenkým skrutkovačom, dovnútra apracovný nástroj (1) posuňte cez štvorhran. Dbajte na to, aby výstupok za- skočil do príslušného otvoru ručného pneumatického náradia. Vybratie pracovného nástroja – Zatlačte kolík vo výreze pracovného nástroja (1) dovnútra apracovný nástroj vytiahnite zupínacieho mechanizmu (2). Výmena nástroja pre skrutkovaciu hlavu svnútorným šesťhranom (pozri obrázok E) Vkladanie pracovného nástroja – Pracovný nástroj (1) vsuňte do vnútorného šesťhranu upí- nacieho mechanizmu (2) tak, aby citeľne zapadol. Vybratie pracovného nástroja – Vytiahnite pracovný nástroj (1) zupínacieho mechanizmu (2), vprípade potreby kliešťami. Výmena nástroja pre skrutkovaciu hlavu srýchlovýmenným skľučovadlom (pozri obrázok

EÚ vyhlásenie o zhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Priemyselny
